Как подключить циркуляционный насос к электричеству?

Гайд по монтажу циркуляционного насоса: где ставить

Среди профессионалов ценится способ монтажа через байпас. Выделяют несколько ключевых преимуществ этого способа. Вы сможете при необходимости быстро отключить насос от системы или демонтировать его. Чаще всего такая необходимость связана с перебоями электричества в системе, ремонтом или обслуживанием циркуляционного насоса.



В продаже можно найти разные варианты насосных узлов. Встречаются модификации под сварку, для установки с кранами, со специальными отведениями. Если по параметрам или условиям обслуживания вы не можете подобрать подходящий готовый узел насоса, можно его сделать самостоятельно. Для этого пригодится байпас с последующей фиксацией деталей на разных местах крепежей.

Для работы вам пригодятся разные ключи, плоскогубцы, прочный герметик, пакля. При выборе ориентируйтесь на диаметр изделия, надежность арматуры.

Алгоритм действий будет следующим:

1. Необходимо собрать узлы с кранами. Два ключевых крана располагаются по разным сторонам от циркуляционного насоса. Третий кран устанавливают прямо в прямую трубу.
2. Собирают насосную петлю. Достаточно просто накрутить гайки. Не спешите их затягивать, поскольку это лучше выполнить на финишном этапе.
3. Примеряют байпас. Обозначьте на трубе узлы для дальнейшей варки.
4. Процесс сварки. Лучше всего доверить этот процесс опытному специалисту.
5. Сборка узла на «обратке».
6. Подключение к электричеству.

Рекомендации по порядку монтажа насоса

Этой работой следует заниматься в так называемое «межсезонье». Но если возникла необходимость провести установку в отопительный период, котел требуется «заглушить» и дождаться, когда температура теплоносителя упадет – это элементарные вещи, не нуждающиеся в дополнительных комментариях.

• При необходимости монтажа байпаса его лучше собрать отдельно, установив все элементы арматуры и циркуляционный насос. Останется лишь сделать врезку в трубу.
• Следующий этап – стравливание воздуха с одновременным контролем системы с целью обнаружения протечек.

После этого можно смело переключать контур на работу с насосом.

Полезные советы

Циркуляционные насосы подразделяются на 2 группы, по специфике расположения ротора – «мокрые» и «сухие». В чем разница? Не вдаваясь в особенности инженерных решений, достаточно лишь отметить плюсы и минусы каждой модификации.

С ротором «сухим». Более высокий КПД. Но есть и недостатки – повышенная «шумность», необходимость регулярного обслуживания (в первую очередь, смазка уплотнителей) и особые требования к условиям эксплуатации. Такие циркуляционные насосы обязательно устанавливаются в отдельных, причем абсолютно чистых помещениях. Объяснение простое – малейшая запыленность приводит к снижению их эффективности или поломке.

Рекомендация – «сухой» насос целесообразно приобретать, если в самом котле его аналог отсутствует, и изделие является единственным устройством, обеспечивающим циркуляцию воды по трубам системы отопления.

С ротором «мокрым». Как правило, эти насосы монтируются чаще. Дело в том, что все современные бытовые отопительные котлы изначально укомплектованы таким прибором (располагается под кожухом агрегата), а вновь устанавливаемый служит лишь дополнительным элементом, обеспечивающим лучшую циркуляцию теплоносителя. Например, при неправильном выборе модели теплогенератора, при увеличении протяженности контура обогрева, при установке радиаторов, не предусмотренных первичной схемой.

Минус такого насоса – низкий КПД. Но с учетом, что он в системе не единственный, данный недостаток нивелируется, так как особо не отражается на эффективности отопления. Дополнительное преимущество – не требуется тех/обслуживание. Такие насосы исправно функционируют до полной выработки ресурса при условии, что соблюдены правила их установки.

Рекомендация – если в бытовом котле уже есть «свой» насос, то можно смело выбирать изделие с «мокрым» ротором.

Виды отопительных систем в частных домах

Жителям многоквартирных домов заниматься самостоятельным запуском системы отопления не приходится. Перед началом ремонта специалисты предупредят о работах всех соседей и сольют жидкость с целого стояка. Заполнением также будут заниматься службы, которые обслуживают коммуникации.

Схема отопительной системы

В частном доме отопление может быть установлено в соответствии с одной из 2 стандартных схем:

1. Открытой.

1. Закрытой.

Открытый контур с баком

Открытая сеть, которую также называют гравитационной, строится без монтажа циркуляционных насосов, которые перегоняют теплоноситель внутри сети. Кругооборот жидкости осуществляется за счет естественных процессов: горячая вода поднимается вверх, где в расширительном баке, установленном в верхней точке, происходит контакт носителя с воздухом. Остывшая вода опускается в нижнюю часть контура, к котлу, и подается на прогрев.

Закрытая отопительная схема

Открытые системы монтируют крайне редко. Встретить «классику» можно только в домах, где для отопления используют старые котлы, металлические трубы и чугунные радиаторы. Объем теплоносителя в таких типах отопительных сетей большой, соответственно, расход энергоносителя – не экономный.

Комбинированная схема

Закрытые схемы – это отопление с подключением насосного оборудования, которое обеспечивает постоянную циркуляцию горячей воды внутри системы. Расход энергоносителя (газа или электричества) минимальный, ведь объем жидкости составляет всего несколько десятков литров. За счет постоянного перемещения воды котел включается только для подогрева теплоносителя до заданной температуры.

Способы установки циркуляционного насоса

При выборе локации монтажа лучше всего ориентироваться на простой и открытый доступ к устройству. Также рассчитайте локацию с соблюдениями правил эксплуатации. Перед монтажом циркуляционного обозначьте места кранов по обе стороны от насоса. С их помощью вы сможете обслуживать и стачивать воду с системы труб при необходимости.

На обратном трубопроводе рекомендуют устанавливать циркуляционный насос перед генератором. Такой принцип подходит для закрытой и открытой системы отопления. В этих способах особой разницы нет. Если вы остановились на открытой системе отопления, можно выбрать ее два режима – принудительная и естественная. Самотечный режим больше подходит для частных домов с высокими рисками сбоев электричества. В этом случае систему дополнительно оснащают байпас, который позволит работу системы даже при отключениях электричества.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

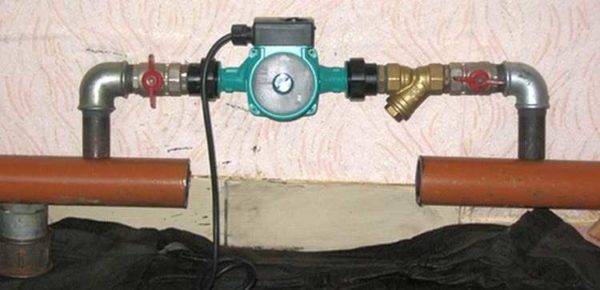

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Способы подключения

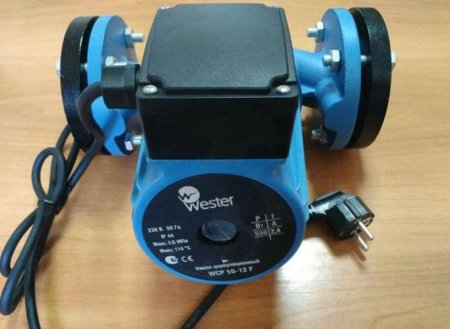

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм2 до 2,5 мм2

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

• Как выбрать аккумуляторы для ИБП
• Как подключить электрический котел отопления
• Схема подключения дифференциального автомата

https://samelectrik.ru/

Элементы системы с принудительной циркуляцией

Принудительная циркуляция — процесс, требующий установки не только насоса, но и других обязательных элементов.

• К ним относятся:
• расширительный бак для компенсации объема теплоносителя при изменении температуры;
• группа безопасности, включающая манометр, термометр, предохранительный клапан;
• радиаторы, подключенные по одной из схем разводок;
• краны Маевского или сепаратор воздуха;
• обратный клапан;
• краны заполнения и слива системы;
• фильтр грубой очистки.

Кроме того, при использовании в качестве нагревателя твердотопливного котла, без функции автоматической загрузки топлива, рекомендуется включить в систему теплоаккумулятор — накопительный бак нужного объема. Это позволит выровнять температуру теплоносителя и избежать ее суточных колебаний.

Варианты обвязки

Обвязка – это набор дополнительных узлов, монтируемых в систему для обеспечения интеграции главного прибора с общую систему. Состав обвязки насоса зависит от того, какой тип циркуляции использован в системе отопления.

Их различают три :

1. Гравитационная или естественная обвязка

При таком типе движение теплоносителя обеспечивается за счёт свойств жидкости расширятся при нагревании и уменьшаться в объёме при остывании. Это влияет на повышение или понижения давления в трубах, которые расположены под небольшим углом к котлу. Нагревательный агрегат ставится в самой низкой точке. Разогретая теплая вода, за счёт высокого давления, поднимается до наиболее удалённой точки. По обратке остывшая жидкость попадает снова в котёл. При таком обустройстве системы дополнительное оборудование для перекачки воды не требуется.

2. Принудительная обвязка

В этом случае, движение жидкости по трубам обеспечивают дополнительные приборы, которые могут быть в структуре самого котла, так и монтироваться непосредственно в систему. Котёл и трубы могут монтироваться без специальных условий.

Данный вариант является наиболее эффективным с позиции быстрого и равномерного нагрева помещения, но имеет некоторые отрицательные особенности. Полная энергозависимость требует наличия защитного оборудования в структуре котла на случай выключения подачи электроэнергии. Отсутствие циркуляции может вызвать закипание жидкости в теплообменнике. Вся отопительная конструкция не сможет работать без электроснабжения, что не всегда удобно в регионах, где имеют место систематические его отключения. Работа насосного оборудования потребляет, хоть и немного, но постоянно электричество, что ведёт к дополнительным финансовым расходам. Насос может быт встроен в такую систему, как напрямую в обратку, так и через байпас.

3. Комбинированная обвязка

Это наиболее оптимальная и распространённая система. Перекачивающее устройство монтируется в такой тип отопительной конструкции только путём установки байпаса. Это позволяет производить нагрев помещения, как с использованием насоса, так и без него, если трубы и котёл установлены соответствующим образом.

Запорная арматура при обвязке состоит из обратного клапана, задвижек и грязевика.

Клапан ставиться между котлом и перекачивающим устройством, не давая жидкости получить обратный ход в момент остановки прибора.

Наиболее желательными компонентами при обвязке являются шаровые краны, которые в открытом состоянии не создают препятствия движению жидкости.

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом

Общий принцип подключения насоса через ИБП следующий. питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Источник бесперебойного питания подбирается в зависимости от установленного оборудования, его количества, потребляемой мощности и некоторых других факторов. В отопительных системах состоящих из большого количества потребителей электроэнергии или в системах, от которых требуется достаточно долгий срок автономной работы, допускается использовать как несколько ИБП сразу, так и один, но с дополнительными аккумуляторами в схеме, например, автомобильными.

Эту схему подключения через ИБП можно совместить со схемой подключения циркуляционого насоса через термостат, тогда система отопления дома будет наиболее эффективна.

Технология установки насосного оборудования в сеть

Этапы работы: подобрать нагнетатель, определить зону врезки, установить и подключить.

Правила установки:

1. Байпас и шаровые краны позволяют отключить оборудование, быстро снять и заменить или отремонтировать без остановки работы сети. В верхнюю часть байпаса обязательно врезают воздушный клапан ручного или автоматического типа.
2. Нагнетатели с ручной регулировкой перед запуском нужно развоздушить. Для этого открывают клапан спуска воздуха, запускают прибор в работу на 10 минут, выключают и снова открывают клапан. Процесс выполняют каждый раз при запуске сети в эксплуатацию.
3. Размещают насос только горизонтально, чтобы лопасти погружались в теплоноситель при частичном заполнении трубопровода. Клеммы располагаются вверху.
4. Розетка для подключения отдельная, герметизированная и заземленная.
5. При длине трубопровода до 80 м хватит одного насоса. Если есть ответвления, батарей больше 5 штук или сеть длиннее 80 м – врезают несколько нагнетателей. На каждые дополнительные 20 метров – один насос. Отдельный прибор монтируют на ответвление тупикового типа, например, при подаче тепла в отдаленную комнату.

Подбор зоны монтажа и подключение

Чаще всего хозяева придерживаются схемы установки циркуляционного насоса в систему отопления в контур обратной циркуляции.

Причины такие:

• температура и плотность ниже, оборудование прослужит дольше;
• повышенное статическое давление воды снижает нагрузку.

Допускается врезка насоса в систему отопления на контур подачи, но только при условии прогрева теплоносителя до + 110 С при пиковых нагрузках. Это значит, что в сети с твердотопливными котлами нагнетатель лучше ставить в трубу обратной подачи, а во всех остальных случаях можно врезаться в подающий контур.

Подключение насоса отопления своими руками и обвязка зависят от схемы сети:

1. В систему с гравитационной циркуляцией сначала устанавливают байпас. Это перемычка для поддержания работы магистрали при отключении электричества. Байпас есть в магазинах. Комплектация включает наличие кранов, вентиля, спускного клапана. Монтируют по схеме в паспорте. Как только электричество отключили, на байпасе открывают шаровой кран, вода пойдет в обход насоса. Перекрытый вентиль байпаса и открытый кран подачи воды на насос запускают работу сети с принудительной циркуляцией.
2. Для сети с принудительной циркуляцией нагнетатель врезают в разрыв трубы подачи или обратки. По обеим сторонам от насоса нужны шаровые краны, чтобы отключить оборудование от работы в случае поломки или нарушения. Сливать теплоноситель из всей сети не придется – только из участка сети с насосом.

Рекомендации:

• Ротор поворачивают только по горизонтали. Такое размещение не выведет оборудование из строя при частичном заполнении трубопровода водой.
• Перед установкой надо осмотреть прибор – на нем есть стрелка, показывающая направление потока. Устанавливают по ней.
• Если насос может работать в горизонтальном и вертикальном положении, врезка бывает вертикальной. Но это уменьшит работоспособность оборудования почти на треть.

Подключение насоса в сеть электропитания

Стандартные нагнетатели бытового применения работают от сети в 220 вольт. Основное правило – розетка должна быть отдельной, герметичной и заземленной. Для формирования подключения нужны три провода – фаза, ноль, заземление.

Как правильно подключить насос в систему отопления:

1. Розетку оснастить автоматом защитного отключения. Если нагнетатель оснащен питающим проводом, клеммной колодкой, надо подключать напрямую к кабелю и клеммам.
2. Клеммы расположены под крышкой, подписаны разъемы буквами: N – это ноль, L – это фаза, разъем «земля» не маркируют.
3. Три провода стыкуют с разъемами, закрепляют, закрывают крышку. После проверяют заземление, тестируют сеть, запускают в работу.

Резервное питание организуют стабилизатором с накопителями. Чем больше объем накопителей, тем дольше отработает устройство без централизованной подачи электропитания. В среднем потребление насоса до 300 Вт в сутки, а уточнить показатель можно в техпаспорте прибора.
