Что такое распределительная гребенка для отопления: монтаж, расчет, устройство, принцип работы

Оценка

Давайте попробуем дать оценку коллекторному водоснабжению на фоне более привычной тройниковой разводки.

Плюсы

Их мы, в общем-то, уже перечислили: стабильный напор воды и отключение всех веток водоснабжения из единственного коллекторного шкафа.

Минусы

Увы, недостатков у интересующего нас решения более чем достаточно:

Высокая материалоемкость. Суммарная длина подводок водоснабжения вырастет по сравнению с тройниковой разводкой в несколько раз;

Фото позволяет оценить весь масштаб бедствия

Коллекторная разводка воды предполагает скрытую прокладку труб

Отсюда — еще один практический вывод: коллекторная разводка волей-неволей выполняется только на стадии строительства или отделки жилья. Водопровод с последовательным подключением приборов можно развести и после окончания чистовой отделки.

Как собрать коллектор

Сборка коллектора начинается с приобретения всех необходимых элементов. Далее можно приступить к изготовлению гребенки.

Инструкция по сборке коллектора теплого пола

Гребенка из полипропиленовой трубы

В заводских условиях основной элемент коллектора производится из металла. А своими руками его делают как из железа, так и из пластика. Одним из важнейших этапов процесса его изготовления заключается в правильном расчете диаметра.

Схема монтажа полипропиленовых труб

Самым простым в работе материалом, из которого может быть изготовлена гребенка для теплого пола, является пластик, так как он не требует проведения сварочных работ.

Инструменты и материалы

Чтобы сэкономить время и ускорить запуск системы водяного теплого пола, нужно заранее подготовить следующие инструменты:

• паяльник и ножницы, предназначенные для спаивания и разрезания полипропиленовых труб;

• разводные ключи.

  Схема подключения теплого водяного пола

Также потребуются и определенные материалы.

Оборудование для системы водяного теплого пола

• Полипропиленовая труба нужного диаметра. В данном случае необходима труба, с помощью которой производится монтаж радиаторного отопления.
• Тройники.
• Кран Маевского – 2 шт. Их монтаж требует применения металлических переходников и уголков.
• Пластиковые муфты с резьбой в количестве, равном числу контуров в системе обогрева.
• Фитинги.

Вместо кранов Маевского можно установить автоматические воздухоотводчики. Воздухоотводчики необходимы для отвода воздуха из системы. Если пренебречь их установкой, то при попадании воздуха в трубы эффективность обогрева значительно снизится.

Процесс сборки

Полноценная гребенка для теплого пола – это две одинаковые части, которые соединяются друг с другом. Изготовить своими руками главный элемент коллектора можно лишь, научившись пользоваться паяльником, так как к этим двум частям придется припаивать отдельные элементы. Впрочем, работу с паяльником способен освоить даже дилетант, но предварительно поучиться, все же, не помешает.

Коллектор теплого пола IVAR

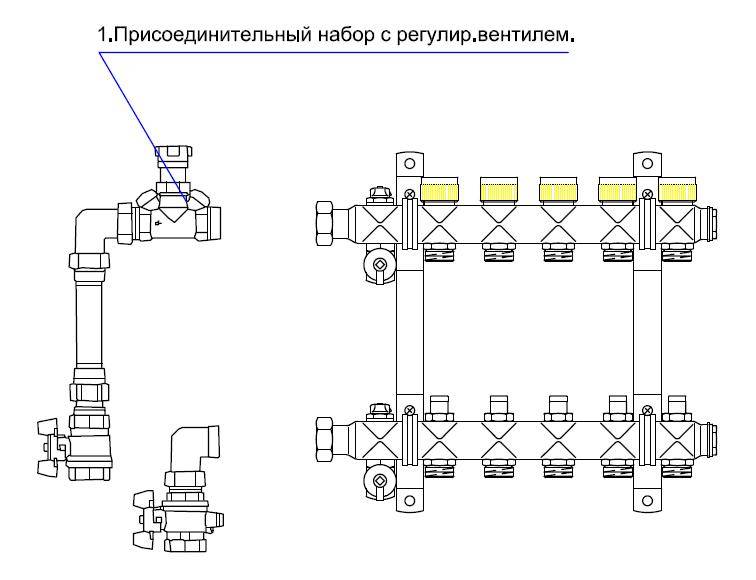

Схема конструкции ручного и автоматического управление смесительных узлов

Одна часть гребенки состоит из тройников. Причем тройники можно просто спаять друг с другом, или соединить между собой с помощью отрезков полипропиленовой трубы. Если сделать по второму варианту, то в дальнейшем не возникнет сложностей с подключением дополнительного контура.

А первый вариант этого сделать уже не позволит, хотя в этом случае вид гребенки будет более эстетичным. Поэтому предпочтительнее все же использовать отрезки трубы. Следует помнить, что количество тройников должно соответствовать количеству контуров.

Следующим этапом выполнения работ станет припаивание к тройникам муфт. Но прежде их следует подготовить, вкрутив фитинги. Чтобы исключить возможность протечки теплоносителя, на резьбу муфт наматывается фум-лента или пакля. Если тройников оказалось больше, чем контуров, к ним также припаиваются муфты с фитингами, но лишние закрываются заглушками.

На завершающем этапе с одного торца гребенки необходимо припаять уголок, развернув его вверх. В него также впаивается муфта, однако в нее уже вкручивается не фитинг, а переходник, позволяющий произвести монтаж крана Маевского, который может быть заменен автоматическим воздухоотводчиком. Другой торец устройства остается свободным, так как к нему в дальнейшем будет подключена труба отопительного котла.

Инструкция по подключению гребенки

Таким же образом изготавливается еще одна гребенка, вернее, вторая ее часть, так как полноценное устройство состоит из двух таких элементов. Один из них выполняет функции подачи теплоносителя, а другой забирает его из труб. При этом подача, как правило, размещается сверху, а обратка – снизу. Для удобства их можно выкрасить в красный и синий цвета.

Как регулировать

Регулировка заключается в определении и выставлении нужных параметров температуры и расхода теплоносителя.

Температура задаётся поворотом термоголовки, что касается расхода — процесс непростой. Нет каких-то установленных правил для регулировки данного показателя, тем более что параметр устанавливается для каждого контура отдельно.

Разумный способ — произвести гидравлический расчёт с помощью специального программного обеспечения (его можно найти на сайте производителей коллекторов). Однако если нет желания вникать, то можно попробовать сделать это эмпирически — если в комнатах прохладно, расход увеличивается, жарко — уменьшается.

Справка. Постепенно выработается определённый алгоритм регулировки, но не сразу — по причине инерционности системы.

Устройство и принцип работы трехходового крана

Конструкция трехходового смесителя включает такие элементы:

1. Герметичный корпус с тремя Т-образно расположенными патрубками.
2. Затвор с внутренними Т- или L-образными каналами. Чаще всего затворный механизм имеет форму шара, реже конуса или цилиндра.
3. Сальник.
4. Шток, передающий движение на затворный механизм.
5. Блок управления – ручка (бабочка или рычаг) или привод.

Принцип работы трехходового крана построен на вращении затвора внутри корпуса. Высверленный в затворе L- или Т-образный ход служит для пропуска потоков. Поворачиваясь, затвор либо открывает все отверстия патрубков, либо перекрывает одно из них.

Рассмотрим принцип его работы на примере отопительного контура. Трехпроходной кран устанавливается в контур таким образом, чтобы один его патрубок был подключен к трубопроводу, идущему от котла.

Патрубок, расположенный посередине, через байпасное соединение подключается к «обратке», где теплоноситель имеет уже меньшую температуру. Третий патрубок соединяется с трубопроводом, идущим к радиаторам.На заметку! Схема монтажа указывается производителем в виде маркировки на самом «тройнике».

Положение затвора задается поворотом рукоятки:

1. В первой позиции смешиваются транспортируемые потоки, одновременно поступающие с подаваемого от теплогенератора контура и с «обратки».
2. Во втором положении в отопительный контур подается только горячий теплоноситель от котла.
3. В третьей позиции перекрывается поток горячего теплоносителя, в систему подается только остывшая вода с обратного контура.

Виды фиксаторов

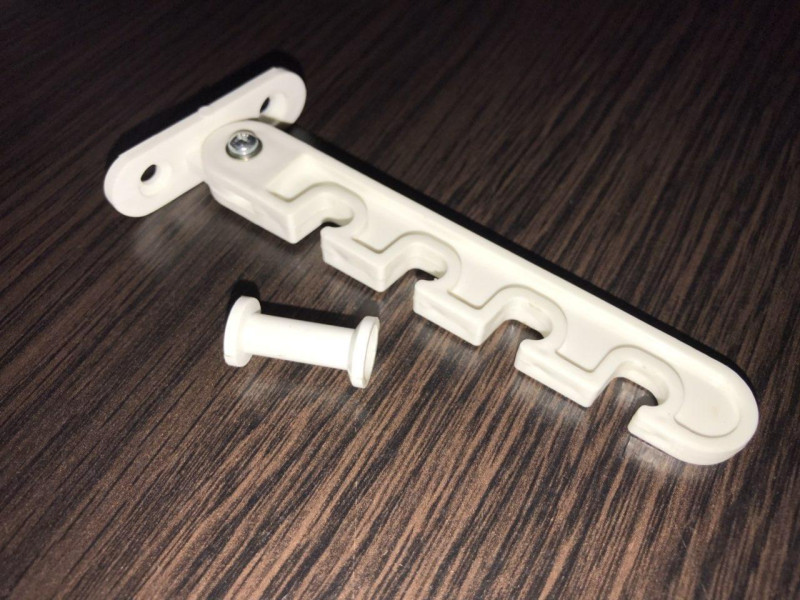

Гребенки на пластиковое окно представлены несколькими видами, классифицируемыми по:

Материалу.

Крепеж для пластиковых окон из пластика: отличное решения для ПВХ профилей. Можно выбрать расцветку в тон рамы. Вариации положений до 4 позиций. Так как материал изготовления не обладает повышенной прочностью, то их применение на ветреной стороне не желательно – могут сломаться под давлением.

Ограничитель для окон из металла отличается высокой износостойкостью. Цветовая палитра металлических оттенков. Стоимость выше.

Ограничитель открывания окна металлопластиковый: зубчатый элемент пластиковый, а блокиратор металлический. Нечто среднее по функциональным характеристикам между пластиком и металлом.

Способ крепежа (на ручке или створке окна).

В первом случае устанавливается фиксатор в торце окна. Штифт крепят длинным саморезом, проходящим насквозь через створку. Такой вид крепления позволяет говорить о его надежности.

Во втором варианте обычно гребенка фиксируется на неподвижной части рамы путем поднятия и опускания. Такое устройство не требует дополнительных манипуляций со стеклопакетом и не займет пространства.

Механизму действия.

Наружные гребенки: крепление типа «крокодил», фиксирующее откидную створку. Применение такой модели не является безопасной, если в доме дети.

Встроенные гребенки: принцип действия аналогичен первому, но само устройство спрятано под профилем.

Тормоз постоянного действия: не позволяет самопроизвольно открываться створке, регулирует угол открытия. Может сломаться при резком рывке.

Ручка-замок: самое оптимально решение при защите от детей. Это ручка с вмонтированной в нее запорной системой. Окно открывается только при наличии ключа. Главное — его не потерять.

Ограничитель на тросике: способ применения аналогичен гребенке. Размещается на поворотной створке в любом удобном месте; на откидной сверху рамы. Тросик способен выдержать усилие на разрыв до 550 кг.

Принцип функционирования распределителя

Основное предназначение распределительного коллектора – равномерно раздавать тепловые потоки, поступающие из основной магистрали, по контурам системы и за счет циркуляционного оборота возвращать остывшую жидкость к котлу.

При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.

Прибор являет собой промежуточный распределительный узел, ключевыми элементами которого выступают две взаимосвязанные части:

• подающая гребенка – отвечает за подачу теплоносителя;
• обратная – выполняет функцию отвода остывшего теплоносителя к генератору тепла.

Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов для подключения контуров, ведущим к отопительным приборам.

Каждый вывод устройства может быть оснащен выпускными вентилями и отсекающим либо регулировочным краном.

Их наличие дает возможность регулировать давление внутри каждого контура и в случае надобности отсоединения ветки для ремонта, например, перекрывать поток теплоносителя.

Чтобы повысить производительность системы и получить возможность контролировать все отопительные процессы в каждой комнате обогреваемого дома, корпус распределительной гребенки задействуют также в качестве платформы под установку:

• воздуховыпускных клапанов;
• водосливных клапанов;
• расходомеров;
• счетчиков тепла.

Принцип работы коллекторной системы довольно прост. Разогретая теплогенератором жидкость поступает в подающую гребенку.

Внутри промежуточного сборного узла скорость движения жидкости замедляется благодаря увеличенному внутреннему диаметру устройства, она перераспределяется между всеми отводами.

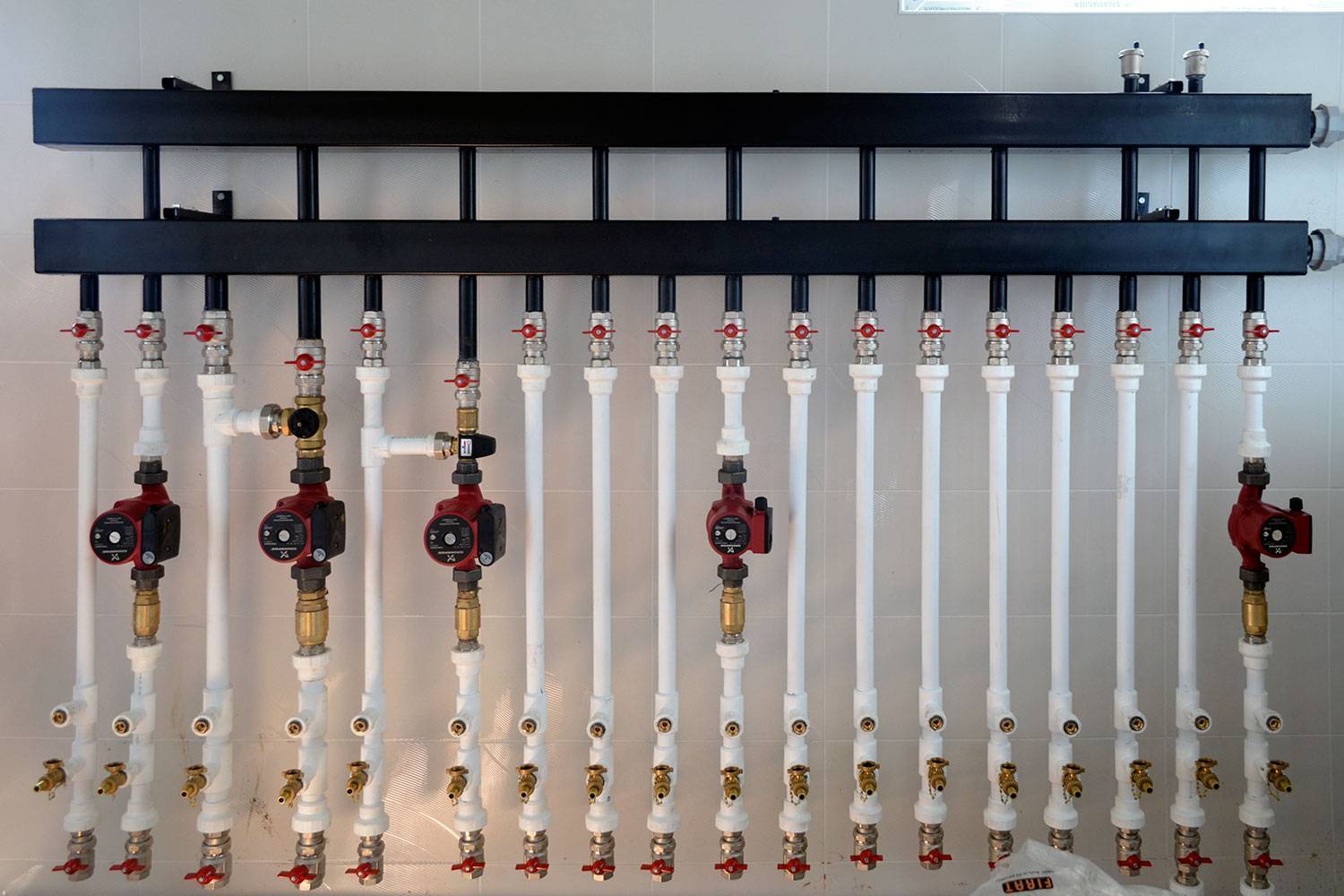

Количество выводов на распределителе может быть любым, а в случае надобности конструкцию всегда можно нарастить дополнительными отводами

Зная расход теплоносителя, равный мощности теплогенератора, и скорость движения воды, несложно найти необходимую площадь сечения. Только предварительно следует перевести литры в удобную для расчетов единицу мм3.

Через соединительные патрубки, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и двигается к радиаторам или к сеткам теплого пола.

Благодаря такому распределению должным образом прогревается каждый элемент, снабжаемый теплоносителем равной температуры.

Внутренний диаметр коллектора определяется расчетным путем так, чтобы скорость передвижения теплоносителя внутри него была не больше 0,7 м/с

Достигнув батареи и отдав полученное при нагреве тепло, жидкость направляется по другой трубе в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, откуда перенаправляется к теплогенератору.

Для загородного коттеджа система с использованием коллектора по праву считается самой эффективной и надежной.

Единственное, что может останавливать рачительного хозяина– стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.

Такое конструктивное решение, предполагающее обустройство отдельных подающих труб, создает условия для равномерного разогрева радиаторов

Основные производители

На рынке отопительных систем в наши дни можно найти огромное разнообразие моделей от производителей буквально со всех уголков планеты. Однако среди них есть и наиболее примечательные бренды, чья продукция успела заслужить немало хороших отзывов:

• Valtec. Решения Валтек являются одними из наиболее простых в плане установки. Продукция этой итальянской фирмы отвечает всем самым высоким европейским стандартам качества.
• Rehau (Рехау). Коллекторы RehauHLV 5 ориентированы на установку для разведения контуров отопительной системы здания, а RehauHKV отличаются высочайшим уровнем износоустойчивости и надежности. Выполнены гребенки из высококачественной нержавеющей стали.
• HKVD. Коллекторы данной марки в отличие от многих могут быть не только двухконтурными, а 8- и даже 12-контурными.
• Отопительные гребенки Far представляют собой недорогие нерегулируемые модели.
• Данфосс. Главной «фишкой» этой марки стали специальные вставки, позволяющие перекрывать тот или иной контур в зависимости от необходимости.
• Oventrop. Коллекторы Овентроп являются двухконтурными и производятся из стали повышенной прочности.
• Meibes. Решения для напольного отопления из нержавеющей стали.

Как собрать гребенку теплого пола?

Надо сказать, что сборка гребенки своими руками – задача вполне реальная. Если вы смонтировали систему отопления в своем доме самостоятельно, то навыков для сборки данного узла у вас достаточно. Тем более что гребенки заводского изготовления поставляются комплектно и к ним прилагается инструкция по монтажу со схемами и пояснениями. Пример такой схемы представлен ниже:

На данный момент распределительные узлы изготавливаются из таких материалов:

• латунь;
• нержавеющая сталь;
• пластик (полиамид).

Заводская гребенка из пластика – поистине находка, ее стоимость намного меньше, чем у металлических «собратьев». Причем на практике она функционирует не хуже, во всяком случае, негативных отзывов о ней совсем мало. Сборка распределителя из любого материала состоит в том, чтобы соединить между собой секции гребенки, прикрутить к ним смесительный узел из насоса с клапаном, установить термометры, краны и воздухоотводчики. Готовый коллектор можно устанавливать на место и подключать к нему трубы.

Для тех, кто не желает либо не может приобрести и пластиковый коллектор, есть другой вариант — самостоятельно спаять гребенку из полипропиленовых труб и фитингов. Для этого нужно запастись необходимым количеством тройников и отрезками ППР-труб того же диаметра. Поскольку тройники невозможно состыковать между собой напрямую, то следует нарезать заготовки труб, что будут служить соединительными ниппелями.

Если вам удалось спаять нужно число тройников, остается надежно прикрепить их к стене, а потом обыгрывать вокруг них остальную обвязку: насос, клапан, краны и прочие детали. Надо постараться, чтобы массивные детали крепились к стене самостоятельно, а не нагружали своим весом распределитель. Правда, сделанная своими руками гребенка будет лишена расходомеров и регулировочных клапанов, но при необходимости их можно приобрести и установить дополнительно.

Для чего нужна система коллекторной разводки?

Сначала нужно выяснить, что такое гребенка или коллектор для водоснабжения. Гребёнка – является распределительным устройством, используемым во время установки систем отопления, водоснабжения и во время подключения теплых полов. Конструкция гребенки дает возможность распределять тепловые потоки по всей площади помещения. Рассмотрим детально, какую роль играет гребенка в водопроводной системе, как ее подобрать и осуществить ее монтаж.

В домах старой конструкции во время прокладки использовался магистральный метод. К основной ветке по очереди подключались трубы, из-за этого жильцы жилфонда старого типа и сейчас страдают от неравномерного распределения давления и температуры. Традиционно в водопроводах использовался метод тройниковой разводки на резьбе или сварке. Возможности тройника не позволяют обеспечить стабильный напор при работе нескольких точек одновременно, здесь и приходит на выручку системе водоснабжения гребенка.

В разводке для водоснабжения far при помощи гребенок или коллекторов нет подобных недостатков. Подключение труб к магистрали осуществляется параллельно. Подключение гребенки для холодной либо горячей воды либо даже заполнение бассейна никоим образом не влияет на водоснабжение соседних квартир.

Распределительная гребенка для любой воды служит для выравнивания давления в сети, предотвращает резкие перепады напора и гидроудары. В домах современного типа разводящие коллекторы устанавливают на горячий и холодный водопровод. При помощи коллектора типа гребенки для каждой квартиры создается независимая система водоснабжения, более того:

• есть возможность провести водопроводную трубу в квартире к каждой точке;
• гарантия независимой работы всей сантехники независимо друг от друга.

Для того чтобы достигнуть оптимального результата, рекомендуется установить коллекторы гребенки на холодный и горячий водопровод. Выход каждой трубы должен быть оснащен краном, который позволит быстро остановить подачу воды на любой прибор. Данное свойство будет хорошим подспорьем во время неисправности крана или сливного бачка.

• надежное соединение в системе;
• четкая работа;
• стабильное давление;
• обеспечение удобного использования бытовых приборов подключенных к водопроводу;
• есть возможность для установки на трубу с горячей водой;
• исключение температурных перепадов;
• можно устанавливать разводку водопровода скрытым способом;
• не требуется полное отключение системы для ремонта на отдельных точках.

К минусам можно отнести, пожалуй, стоимость самого коллектора, а также некоторых комплектующих которые нужны для его монтажа (фитинги, стояки, клапаны и другое). Более того множество подключений делают саму систему более громоздкой. Но при учете надежности пользы работы конструкции, то расходы вполне окупаются.

Установка гребёнки для тёплого пола

Установка коллектора должна осуществляется таким образом, чтобы все контуры по возможности были одной длины. Установить распределитель можно в подсобном помещении или в специальном шкафу, который монтируется в котельной. Если отапливаются 2 и более этажей, то коллектор можно разместить на первом этаже, но в этом случае нет необходимости монтажа воздухоотводчика вместе с гребёнкой.

Воздух из системы не будет удаляться автоматически. При размещении коллектора ниже уровня тёплого пола необходимо на каждый контур устанавливать отдельный воздушный клапан в самой высшей точке на обратном движении жидкости к котлу.

В том случае, когда коллектор устанавливается на одном этаже с тёплым полом, распределитель необходимо устанавливать на высоте не менее 1 метра от уровня расположения труб системы тёплого пола.

Таким образом, удаётся установить идеальный процесс циркуляции теплоносителя в трубах. Для получения идеального распределения тепла от коллектора, его следует установить в комнате, где монтируется отопительная система. Для того чтобы установка этого устройства занимала как можно меньше места, в стене делается ниша, в которую и будет устанавливаться гребёнка, и подключаться трубы.

Коллектор с накладным датчиком температуры

Правила монтажа гребенки

Место для размещения коллекторного блока нужно определить ещё на стадии проектирования дома. Как уже говорилось выше, если это будет многоэтажный коттедж, то такие узлы следует предусмотреть на каждом из этажей. Лучше всего подготовить для них специальные ниши, которые располагают выше уровня пола.

Впрочем, если заранее найти место для узла не удалось, можно установить этот блок в любом помещении, в котором он не будет никому мешать: в кладовой, в коридоре или в котельной. Лишь бы в этом месте не было избытка влаги.

Чтобы узел не был на виду, можно поместить его в специальный шкаф, который предлагают своим покупателями производители запорных механизмов. Корпус такого шкафа выполнен из металла. Он снабжен дверцей, а в его боковых стенках имеются отверстия для труб отопления. Иногда коллекторную группу просто помещают в нишу или на стену, закрепляя гребенки с помощью специальных хомутов.

Эта гребенка помещена в специально оборудованное для неё место. Как видите, выглядит это достаточно эстетично, а главное, доступ к этому узлу не будет затруднен

Трубы, которые отходят от этого распределительного устройства, располагаются в стенах или в полу, а затем подсоединяются к батареям отопления. Если трубы находятся в стяжке пола, отопительные приборы следует снабдить отводчиком воздуха или воздушным краном.

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

• расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
• термодатчиками, призванными контролировать температуру каждого отопительного прибора;
• воздуховыпускными клапанами автоматического типа для слива воды;
• электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

1. Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
2. Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
3. Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший

Выбор и установка

Схема устройства водяного пола

Если монтажом пола занимаются профессионалы, то самым верным решением будет доверить установку узла контроля распределения им.

При этом, если вы самостоятельно проводите устройство системы водяного отопления, то собрать гребенку для теплого пола своими руками не составит труда. Все составляющие элементы можно купить отдельно в любом строительном магазине.

Приобретая гребенку от заводского производителя, обращайте внимание на узлы, включенные в комплект. Обязательно должны быть встроены элементы безопасности: предохранительный клапан и кран спуска воздуха. В случае непредвиденного изменения заданных параметров данные элементы стабилизируют работу системы

Подробнее о смесительном узле смотрите в этом видео:

В случае непредвиденного изменения заданных параметров данные элементы стабилизируют работу системы. Подробнее о смесительном узле смотрите в этом видео:

Металлический короб защитит гребенку от случайных сдвигов регуляторов

Лучше отдать предпочтение изделию из нержавейки или ПВХ.

Есть некоторые моменты, которые необходимо учесть при монтаже. Гребенка для теплого пола должна располагаться внутри металлического короба. Это предотвратит от случайных воздействий и сдвигов показателей регулирующих узлов.

Кроме того, таким образом, можно декоративно скрыть довольно неэстетичный прибор. При установке следует соблюдать данные рекомендации:

1. Размещать гребенку необходимо в максимально высокой точке относительно системы теплого пола. Это позволит в экстренной ситуации быстро избавиться от воздуха в трубах.
2. Монтируя гребенку, необходимо учитывать длину шланга подсоединения каждого контура, их величина должна быть примерно одинаковой.

3. Количество входов и выходов на гребенке должно равняться количеству контуров обогрева. О том, как смонтировать гребенку в нише смотрите в этом видео:

По этой же причине не подключайте трубы теплого пола напрямую к системе центрального отопления.

Смонтированная гребенка для теплого пола позволит избежать лишних затрат на отопление, гарантирует комфортный уровень прогрева пола, а в случае аварии – быстрое решение вопроса с оттоком воды без каких-либо изменений внутреннего климата в помещении.

Как это работает?

Если сказать кратко, то такая гребёнка представляет собой распределительное устройство для воды, которая поступает в квартиру для отопления. На самом же деле, это довольно непростое устройство.

Перечислим его составные части:

1. Два коллектора, сделанных из латуни, оснащённых адаптерами для входящих и исходящих труб.
2. На входящих трубах поставлены расходомеры.
3. На исходящих трубах установлены термоклапаны (как только вода остывает до определённой температуры, они открываются и вода сливается).
4. Кран с выносным датчиком температуры.
5. Спускник воздуха.
6. Специальный обратный клапан, который не даёт теплоносителю течь в обратном направлении.
7. Сливной кран.
8. Кран на обратную линию.
9. Циркуляционный насос.

Срок службы этого устройства составляет более двух десятков лет. Есть различные варианты гребёнки для тёплого пола. К ним можно подключать различное количество тепловых контуров. Обычно, речь идёт о количестве от 2 до 16 труб.

Это устройство позволяет регулировать количество воды и степень нагрева теплоносителя, который поступает в тёплый пол. Также, есть возможность приспосабливаться к различной погоде. Ведь в мороз нужна высокая степень прогрева, а при другой погоде может понадобиться незначительная его степень.

Эта система позволяет использовать один и тот же теплоноситель и для квартирного отопления и тёплого пола. При этом, можно избежать неравномерного прогрева пола квартиры.

Для чего нужен

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы, отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей, и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Последовательность работ

Процесс изготовления гребенки выглядит достаточно просто:

1. Необходимо приобрести материалы в соответствии с решениями, принятыми на этапе конструирования распределителя.
2. В заготовке для корпуса вырезаются отверстия под отводы. Если в этом качестве используется круглая труба, то сначала на бумаге нужно вычертить развертку отверстия (в обиходе называется «рыбкой»). Далее развертка вырезается, прикладывается к трубе и очерчивается карандашом или маркером. После этого вырезается отверстие — с предварительным высверливанием по контуру или с помощью газового резака.
3. Привариваем отводы к корпусу гребенки при помощи электросварки. К торцам привариваются заглушки, которые при необходимости также оснащаются патрубками.
4. Полученное изделие необходимо проверить на герметичность. Оставляем открытым один отвод, все остальные плотно закрываем. После этого заполняем коллектор горячей водой и наблюдаем, не дадут ли сварные швы течь. Не помешает раздобыть ручной насос для опрессовки и проверить надежность швов под давлением.

В качестве корпуса коллектора не обязательно использовать круглую трубу, вполне сгодится и квадратная.

Если испытания прошли успешно, можно окрашивать гребенку и после высыхания краски приступать к ее монтажу.

Даже если теплый пол монтируется в одной комнате, коллектор для теплого пола все равно необходим. Обзор моделей коллекторов и цен на них представлен на сайте.

Об особенностях изготовления воздушного солнечного коллектора своими руками читайте в данной статье .
