Как монтировать полипропиленовые трубы укладка в стяжке пола и другие способы

Как закрыть трубы отопления в стене или в полу

На стадии проведения капитального ремонта или строительства помещения можно трубы отопления спрятать в стену или пол. Нельзя сказать однозначно хороший это вариант или нет.

Во-первых, если вы собрались прятать коммуникации в квартире многоэтажного дома, а не в частном домовладении, у вас могут возникнуть проблемы. Переделка инженерных коммуникаций, согласно закону, требует разрешения. Мало того, что вам потребуются заказывать проект переделки, так нужно будет его потом согласовывать в эксплуатационной организации. А шанс получить разрешение стремится к нулю. Даже если вы добыли разрешение, или модернизируете/обустраиваете свой дом, есть в этом решении и плюсы и минусы.

Далеко не всем хочется, чтобы трубы отопления были у всех на виду

Плюсы: во-первых, они не портят внешний вид помещения, во-вторых, увеличивается их теплоотдача так как теплопроводность строительных материалов лучше, чем теплопроводность воздуха. То есть, получается, что спрятав трубы в стены или пол, вы увеличивается эффективность отопления. Но это при условии, что вы не будете защищать их теплоизолятором, но и такое решение имеет негативные стороны (описано ниже). Ко всему этому такое решение имеет достаточно большой минус: в случае течи или необходимости замены/ремонта/ревизии вам придется разрушать стену со всеми вытекающими отсюда последствиями. О быстром устранении поломки речь не идет вообще и если вы живете в многоэтажке, то гарантированно затопите соседей… Так что прятать трубы отопления в стены лучше в своем доме: хоть за ремонт соседям платить не придется.

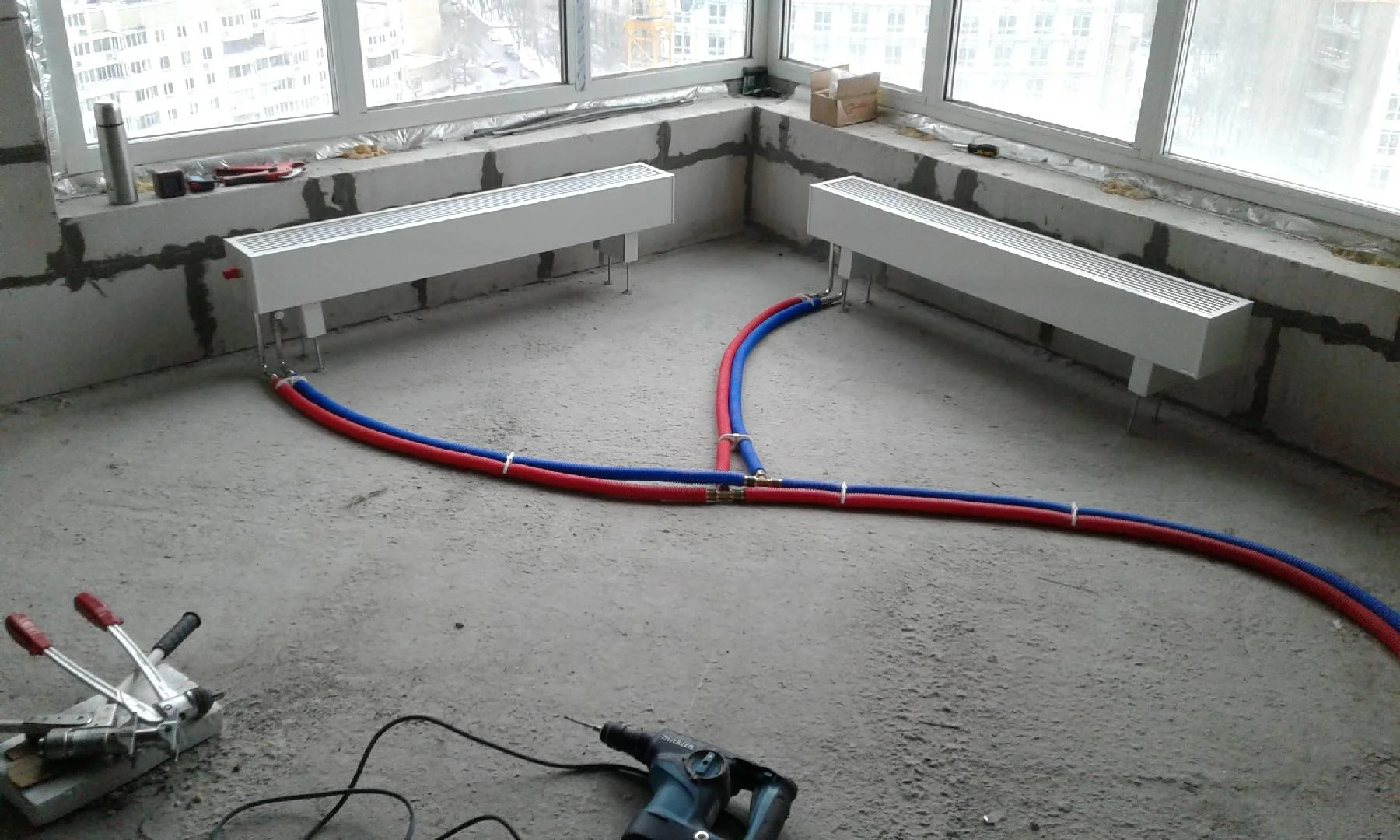

Так может выглядеть радиатор, если трубы спрятаны в пол

Тем не менее, все больше людей поступают именно так. А все потому, что современные материалы имеют более чем солидный срок безаварийной эксплуатации, некоторые из которых исчисляются десятками лет. Например, срок службы некоторых видов полипропиленовых изделий составляет 50 лет. Практически столько же служат качественные металлопластиковые изделия. Самый длительный срок эксплуатации — до 100 лет — у медных, хотя и тут есть свои недостатки: слишком высокая теплопроводность меди может привести к тому, что большая часть тепла достанется стенам, а до радиаторов ничего не дойдет, да и к условиям медь очень требовательна, а при несоблюдении их может разрушится за считанные месяцы. Трубопровод из качественных подобных материалов вполне может пролежать в стене не один десяток лет и при этом за все время проблем не возникнет

Важно только выбрать качественный материал и правильно его уложить

Подготовка к монтажу

Первоочередная задача — составить монтажный чертеж будущих магистралей. По сути, план трубопровода должен выполняться с учетом всех соединений, кранов, технологических шкафчиков, запорных арматур. Подробная планировка помогает избежать избыточных соединений и перерасхода материала, так как заранее определяется, какие детали и в каких количествах нужны.

Стены для скрытой установки труб придется штробить, то есть вырезать в бетоне канал для прокладки трубной магистрали. Рабочую область желательно предварительно разметить, чтобы сделать ровный и качественный канал.

Желательно учесть, что штробить стены в панельных домах не рекомендуется, так как толщина панелей, как правило, небольшая. Наиболее подходящими являются стены из толстого кирпича, либо бетонные. Их можно штробить без опасений.

Далее требуется разметить трубы и фитинги, чтобы знать направление сварки и порядок установки. При необходимости лучше заранее обрезать изделия.

Для выполнения монтажных работ нужны инструменты, предназначенные для полипропилена:

ножницы для резки;
шейвер для снятия армирования и фаскосниматель для выравнивания обрезанной поверхности;
сварочный аппарат с температурой до 260 °C;
штроборез либо болгарка для вырезания полости в стене;
зубило и молоток или перфоратор для удаления материала между штробами.

Монтаж

Когда инструменты готовы, есть подробный план установки трубных магистралей и разметка, можно приступать к работе:

Болгаркой или штроборезом вырезаются параллельные друг к другу прорези на бетонной поверхности стены, расстояние между прорезями должно получиться чуть больше толщины полипропиленовой трубы в теплоизоляции. Использовать рекомендуется диск по камню либо зубчатый диск с алмазным напылением.
Перфоратором или зубилом удаляется бетон между прорезями.
Для размещения технологических шкафов придется сделать полость в стене и установить в нее шкафчик с прорезями для коммуникаций. Подобная конструкция облегчит доступ к запорным арматурам либо датчикам.
Трубы заранее свариваются, после чего прокладываются в стене и фиксируются в канале хомутами или опорами. Желательно большую часть сварки выполнить вне канала, в силу того, что это проще, чем выполнять сварку в ограниченном пространстве. Перед тем как заделать штробы, рекомендуется проверить систему на течи, пустив в нее воду. Если протечек не наблюдается, то можно перейти к конечной отделке.
Перед укладкой трубы желательно обернуть в слой энергофлекса, либо сделать пенополиуретановую заливку после установки. Это обеспечит пространство для расширения трубы.

Конечно, можно проложить трубы поверх стен, и отделку сделать поверх магистрали, но тогда уменьшается свободное пространство в помещении, а полость, образовавшуюся между отделкой и стеной, придется заполнять утеплителем. Такой подход неэффективен, так как отделочный материал должен плотно прилегать к поверхности.

Если требуется скрыть уже готовую конструкцию трубопровода, лучше не делать глухую монолитную стену, а соорудить специальный короб из гипсокартона, чтобы в случае необходимости обеспечить свободный доступ к трубам.

После тестовой проверки работоспособности трубопровода, можно приступать к отделке стены, лучше использовать для этого гипсокартон.

Как работает система отопления Ленинградка

Система образует кольцо из одной трубы и цепочки радиаторов. Нагретая вода поочередно поступает в каждую батарею, отдает тепло и возвращается по трубопроводу обратно для подогрева. Для компенсации и выравнивания давления схема однотрубной системы отопления Ленинградка предполагает наличие демпфера. В верхней точке располагают расширительный бак.

Чтобы замкнутый контур функционировал в многоэтажном доме, радиаторы на каждом этаже устанавливают на одном уровне. Так как теплоноситель движется поочередно по всем батареям, крайние приборы на кольце всегда холоднее. Для выравнивания температуры в дальних точках у приборов увеличивают количество секций.

В закрытой однотрубной системе роль расширительной емкости исполняет гидроаккумулятор

Трубы для Ленинградки укладывают двумя способами:

Поверх напольного покрытия. Способ отличается простотой монтажа, лучшим доступом для проведения ремонта. Идущие по полу трубы портят внешний вид комнаты, но они дополнительно отдают тепло в помещение.
Под напольным покрытием. Такой трубопровод считается скрытым. Трубы прокладывают под полом, изолируют для снижения теплопотерь. Смотрится такая конструкция эстетично, но монтировать ее сложнее. Вдобавок для ремонта трубопровода придется срывать пол.

При любом способе укладки трубопроводу придают уклон. Это является основным требованием, чтобы отопление надежно работало.

Важно! Если отопление оснащено циркуляционным насосом, выдерживать уклон трубопровода все равно нужно. В случае его остановки Ленинградка продолжит функционировать в самотечном режиме. Схема вертикального типа позволяет подключать «Теплый пол»

Схема вертикального типа позволяет подключать «Теплый пол»

Ленинградка бывает вертикального и горизонтального типа. Первый вариант больше приемлем для двухэтажных и многоэтажных домов. В вертикальной схеме можно подключать «теплый пол», полотенцесушители. Горизонтальная разводка этого преимущества лишена.

Внимание! Чтобы Ленинградка функционировала, схему вертикального типа или горизонтальную разводку, длиной больше 30 м, оснащают насосным оборудованием для циркуляции. На видео принцип отопления Ленинградка:. На видео принцип отопления Ленинградка:

На видео принцип отопления Ленинградка:

Минусы расположения труб отопления в полу

При необходимости сделать отверстие в полу, к примеру, для монтажа деревянных конструкций, могут возникнуть затруднения. Работы надо проводить аккуратно, исключая повреждения труб отопления. Чтобы исключить подобные ситуации после укладки труб должна составляться схема их расположения.

Трудности, связанные с возможным ремонтом могут стать препятствием для укладки труб в полу.

Обнаружить течь при закрытой укладке непросто. Первым её признаком являются мокрые пятна на полу. Они могут долго оставаться незамеченными под финишным покрытием. Диаметр пятен варьируется в зависимости от срока обнаружения и размера отверстия в трубе. Если их размер достаточно велик, обнаружить течь сложно. Когда отсутствуют явные признаки, негерметичность системы можно заметить по падению давления (показаниям манометра) или мокрым стенам и подтёкам на потолке нижнего этажа.

После обнаружения утечки теплоносителя предстоит достаточно трудоёмкий процесс. Необходимо удалить часть финишного покрытия, аккуратно вскрыть место дефекта, установить муфту или заменить часть трубы. После этого место ремонта снова заливается раствором. И всё же, после проделанных манипуляций, остается риск протекания, потому как система имеет теперь разъёмное соединение. Поэтому, желательно заменить весь контур.

При ремонте труб, уложенных под деревянное покрытие, процесс не столь трудоёмкий, хотя убрать финишное покрытие всё равно придётся.

Возможность замены без вскрытия относится, как правило, к гибким трубам (сшитый полиэтилен, металлопластик) и подходит только при лучевой разводке, то есть когда к каждому радиатору от коллектора подходит пара труб.

Замена возможна только при следующих условиях: трубы отопления уложены в гофротрубу, длина трубы не более 10м, гофра не сдавлена стяжкой, количество изгибов минимальное, а их радиус превышает 10-12 диаметров трубы. Данные получены опытным путём и могут иметь отклонения.

Более высокая стоимость по сравнению с традиционной схемой монтажа. Расходы увеличатся в 5-10 раз. Конечная цена будет зависеть от стоимости материала и выполняемых работ.
Тепловая мощность, получаемая только при нагреве пола, ограничена и без настенных нагревателей её может не хватить для обогрева помещения. Будут ли прогревать трубы под полом всю комнату? На сколько эффективна в ней теплоизоляция? Достаточна ли температура прогрева только от труб в полу, если за окном 40-50 градусов ниже нуля? На эти вопросы следует найти ответы перед проведением монтажа.

Также к недостаткам монтажа закрытым способом можно отнести увеличение высоты пола от 8 до 13 см и сложность монтажа в помещениях, где уже живут люди (придётся полностью освобождать пространство от мебели).

Основные трудности в процессе монтажа отопительных труб в стене

В процессе работы с обустройством теплых стен может возникнуть масса проблем, и основными из них являются следующие:

Расширение под воздействием тепла. При этом в объеме увеличивается не только непосредственно труба, но и штукатурка, которой отделана стена. Это неизбежно ведет к появлению на поверхности трещин.

Справиться с такой проблемой можно, выполнив некоторые условия:

систему отопления следует оборудовать по низкотемпературному типу (не более 40°C). Такое устройство в некоторой степени схоже с монтажом теплого пола: при касании поверхности не должно быть никаких неприятных ощущений;
для работы следует использовать лишь те элементы, коэффициент температурного расширения которых является низким, к примеру, сшитый полиэтилен или металлопластик;
штукатурку лучше использовать не обычную, а с добавлением особых пластификаторов. Такая смесь лучше переносит изменения размера под воздействием температур, поэтому трещины на ней обычно не появляются.

Теплопотери

Важно помнить, что нагретая до определенной температуры стена будет излучать тепловую энергию не только внутрь помещения, но и наружу. Во избежание этого между отопительной трубой и поверхностью стены следует уложить теплоизоляционный слой из пенопласта или ваты на минеральной основе

Однако и здесь стоит помнить о некоторых важных моментах:

в том случае, если стена, в которой вмонтированы трубы, не является наружной, то есть ее не следует, поскольку все тепло и так останется внутри; при условии, если основу конструкции дома составляют энергосберегающие элементы, то укладка теплоизоляции также не будет играть никакой важной роли. Механическая прочность

Проложенному в стене отоплению очень важно обеспечить необходимую прочность, чтобы эксплуатационный срок всей системы был как можно более долгим

Механическая прочность

Здесь действует принцип теплого пола. Наиболее подходящим материалом станет полиэтилен сшитого типа, поскольку он очень гибкий и поступает на рынок в удобных размерах. Кроме того, стоимость таких образцов является вполне приемлемой. Располагать все дополнительные элементы наподобие температурных датчиков, коллекторов, дросселей и пр. нужно снаружи стены, там, где с ними будет удобнее всего работать.

Минусы использования труб отопления в стене

Когда речь заходит об устройстве такой системы отопления, то в первую очередь здесь нужно рассмотреть некоторые недостатки. Они будут выходить напрямую из сложностей, которые возникают при обустройстве. К отрицательным характеристикам можно отнести следующее:

Получение разрешения на перепланировку в соответствующих инстанциях. Именно устройство таких труб является некой перепланировкой, которую нужно узаконить. Это в себе несет не только затраты по времени, но и некоторые финансовые потери.
Если пропилен для труб в качестве основного материала использован некачественный, то при нагревании он будет увеличиваться в объеме.
Нужно будет потратить деньги на заказ проекта по смене места расположения коммуникации.
Если смотреть на места стыков, то они могут утрачивать способность к герметизации. Именно это будет приводить к серьезным последствиям в дальнейшем.
Если возникает какая-либо течь, то это разрушает стеновую конструкцию. Прорыв трубы будет означать только лишь то, что вода может попасть в соседнюю квартиру снизу.

Как видно, такая система имеет как плюсы, так и минусы. О дальнейшей установке нужно задумываться только после того, как будет изучена вся информация по вопросу.

Виды крепежей для пластиковых труб

Наиболее распространенные строительные элементы, предназначенные для крепления пластиковых труб, делятся на зажимы (клипсы) и кольцевые скобы (хомуты).

Крепления для труб бывают пластиковыми и металлическими

Клипсы производятся при помощи специальной техники с обязательным добавлением искусственных волокон нейлона. Благодаря этому синтетическому веществу держатель изделий из ПВХ приобретает такие свойства:

высокую степень стойкости к колебаниям показателей температуры;
повышенный уровень прочности и сопротивления воздействию механических нагрузок;
легкость и низкая себестоимость;
простоту и понятность процесса установки.

Крепление в виде кольцевой скобы рационально, если элементы коммуникаций из ПВХ имеют большой диаметр, а также, если трубопровод предназначен для транспортирования тяжелых веществ. Такой держатель характеризуется более высоким уровнем надежности, чем пластиковые клипсы для труб.

Конструктивно крепление выполнено в виде приспособления в форме скобы, работающего после затяжки и имеющего винтовой механизм. Внутреннее резиновое кольцо обеспечивает надежную защиту от воздействия вибраций при перемещении тяжелых и объемных масс. Если в системе появляются колебательные движения, то держатель надежно фиксирует трубы в исходном положении.

Элементы коллекторной схемы отопления

Лучевое отопление частного дома представляет собой конструкцию, состоящую из нескольких главных элементов:

Нагревательный котел. Этот прибор является отправной точкой, поскольку из него горячий теплоноситель направляется в трубопроводы и радиаторы. Мощность теплоагрегата должна соответствовать теплоотдаче отопительного оборудования. Здесь имеется следующий нюанс: лучевая схема разводки системы отопления в отличие от других вариантов разводки трубопровода обладает большей степенью теплопотерь, что непременно нужно учитывать при расчете параметров оборудования.
Циркуляционный насос. Согласно особенности своего устройства, лучевая разводка отопления относится к закрытому типу и для ее функционирования требуется принудительная циркуляция жидкого теплоносителя. Для этой цели устанавливают специальный насос, создающий определенное давление и перекачивающий жидкость. В результате обеспечивается необходимый температурный режим, гарантирующий эффективную работу системы теплоснабжения.

Выбирая циркуляционный насос для лучевого отопления, следует обратить внимание на ряд параметров, включая длину трубопроводов и материалы изготовления радиаторов. Кроме этого, мощность насоса не относится к важнейшим его характеристикам, следует учитывать скорость, с которой будет перекачиваться жидкость

Этот параметр показывает объем теплоносителя, перемещаемого циркуляционным устройством в единицу времени

Кроме этого, мощность насоса не относится к важнейшим его характеристикам, следует учитывать скорость, с которой будет перекачиваться жидкость. Этот параметр показывает объем теплоносителя, перемещаемого циркуляционным устройством в единицу времени.

Коллектор (его еще называют гребенкой). Также является важным элементом лучевой разводки системы отопления. На гребенку возлагается функция распределительного устройства, предназначенного для централизованного обеспечения радиаторов отопления теплоносителем (подробнее: «Распределительная гребенка системы отопления — назначение и принцип работы «).Лучевая схема системы отопления всегда содержит разнообразные терморегулирующие или запорно-регулирующие элементы. Они обеспечивают необходимый расход носителя тепловой энергии в каждой ветке конструкции. Создать дополнительные условия для более производительной работы отопительной конструкции без излишних затрат поможет монтаж термометров и удалителей воздуха, функционирующих в автоматическом режиме.
Коллекторы на отечественном рынке предлагаются потребителям в широком ассортименте. Выбор конкретного устройства основывается на количестве запроектированных контуров обогрева или подключаемых радиаторов. Гребенки производят из различных материалов – это может быть латунь или сталь, а также полимерная продукция.
Шкафы. Лучевая схема отопления требует, чтобы все элементы, входящие в нее, располагались в специальных оборудованных для них конструкциях. Распределительный коллектор для отопления. запорная арматура, трубопроводы нужно помещать в коллекторные шкафы, имеющие простую конструкцию. Они бывают как встраиваемые в нишу стены, так и наружными, но при этом отличаются функциональностью и практичностью.

Преимущество пластиковых труб

Пластиковые трубы, в отличие от металлических, не подвержены коррозии, и поэтому экологичны.. В процессе эксплуатации не засоряются, не гудят и не вибрируют.
Пластик является диэлектриком и не пропускает электрический ток — электробезопасность. Благодаря этому свойству, можно использовать трубы для прокладки кабелей.
Выдерживают высокие температуры (до95 градусов), и не нагреваются, что обеспечивает малые тепловые потери.
Пластиковые трубы в разы легче и эластичней металлических.
Экономичность, система водоснабжения собранная из полимерных труб, обходится на 15-20% дешевле такой же системы, из металлических труб. Срок службы таких труб, примерно 50 лет.

Исходя из вышеперечисленного, можно сделать следующий вывод: пластиковые трубы — отличная альтернатива стальным и чугунным трубам, они хорошо подходят для холодного и горячего водообеспечения и отопительных систем.

Для монтажа пластиковых труб не требуется такого большого оборудования, а осуществить сборку может произвести, практически любой человек. Главное соблюдать определенные нюансы, и придерживаться последовательности действий, чтобы система служила долго, и не доставляла проблем во время эксплуатации.

Для выполнения работ Вам понадобятся:

Рулетка;
Мягкий карандаш или маркер;
Специальный резак для труб;
Зачистка (если используются армированные фольгой трубы);
Ну и самое главное, паяльник (сварочный аппарат) с насадками.

Как правильно сваривать полипропиленовые трубы?

Вот теперь самый главный момент, как правильно сваривать полипропиленовые трубы. Для начала выставляем необходимую рабочую температуру на аппарате для сварки, закрепляем насадки нужного диаметра, и включаем для прогрева. Пока паяльник греется, подготовим трубы и фитинги.

Отмеряем и отрезаем трубу необходимой длины. При использовании армированных труб их необходимо зачистить;
Спиртом, обезжириваем места соединения;
Замеряем глубину фитинга и переносим на трубу минус 2мм.;
На деталях отмечаем совмещение соосности для верного расположения.

Боле подробный процесс пайки пластиковых труб мы уже рассматривали ранее.

Аппарат прогрелся, и теперь приступаем непосредственно к пайке:

Взяв трубу и фитинг в руки, одновременно вставляем в насадки, трубу до отметки, а фитинг до упора. Прогреваем нужное время, для каждого диаметра время свое (обычно таблица есть на крышке чемоданчика от аппарата).
По окончанию прогрева вытаскиваем детали из насадок и плавно их соединяем, совмещая наши отметки для соосности.
Фиксируем соединение до остывания.

Для достижения наилучшего результата спайки, категорически запрещено вращать детали в процессе пайки.

Можно ли прятать полипропиленовые трубы в стене?

Можно ли спрятать пластиковые трубы в стене? При соблюдений ряда рекомендаций — да.

Труба должна иметь как можно меньше соединений, и быть максимально цельной;
Все элементы изготовлены из одного материала;
Должна быть выполнена теплоизоляция труб;
Доступ к кранам и приборам учета должен остаться свободным.

Как монтировать полипропиленовые трубы в стене?

Для начала необходимо сделать разметку;
Далее, по разметке, делаются штробы;
Соединяете трубы, и монтируете в подготовленное место;
Далее выполняются малярные работы.

Как вырезать отверстие в натяжном потолке под трубу?

При монтаже натяжных потолков возникает необходимость обойти трубы. Как вырезать отверстие в натяжном потолке под трубу, не повредив его. Для этого делается надрез на рабочем полотне, и укрепляется специальной накладкой, которая защитит от расползания потолка.

Накладку лучше изготовить из 1-2мм. пластика. Вырезаем прямоугольник шириной большей на 1,5см. от диаметра трубы. Длина прямоугольника равна расстоянию от багета до внешнего края трубы, плюс 1,5см. По центру проводим линию. С одной стороны прямоугольника очерчиваем круг на 4-6мм больше диаметра трубы. На расстоянии 3-5мм. от окружности рисуем полукруг, от него опускаем линии к противоположному краю, получается внешняя часть кольца. Теперь все аккуратно вырезаем, накладка-кольцо готова.

Простейший способ обхода трубы — установка накладки снаружи полотна. Все полотно заправляется в багет, не доходя по 20-25см. до трубы с обеих сторон. Далее, по центру трубы, полотно аккуратно разрезается и заправляется на место. Теперь надеваем накладку-кольцо на трубу, и приклеиваем к полотну. Все готово.

Установка гребенки

пример установки гребенки в ванной комнате

Распределительный коллектор подключается к стояку и далее от нее протягиваются трубы к сантехническому оборудованию. Как правило, в коллектор отопления устанавливают по две гребенки: на подачу и обратку. В сети водоснабжения монтируют по одной гребенке на холодную и горячую воду.

Конструкция рассчитана на любые проблемы монтажа гребенки водоснабжения и предусматривает:

наличие креплений для установки в монтажном ящике или непосредственно на стене;
возможность осуществления экспресс-монтажа без дополнительной гидроизоляции;
оптимальные гидравлические показатели;
возможность подключения счетчиков тепла;
сопротивление коррозии.

При установке гребенки в систему отопления следует выдерживать равные расстояния между коллектором и каждым отопительным прибором. Иначе на самых продолжительных отрезках сформируется избыточное давление. Каждый предыдущий отрезок трубы до радиатора отрезается в 2 раза короче последующего.

Как правило, под гребенку оборудуется отдельная ниша, расположенная в стене невысоко над чистовым полом. Гребенки водоснабжения подключают только в сухой кладовке или коридоре. Если место видное, под коллектор изготавливают шкаф — ящик из листового металла с дверцей и техническими отверстиями. В ящике оборудуются крепежи для гребенки. Шкаф можно сделать самому, используя клепку или сварку.

Если коллектор размещается в кладовке, можно обойтись без шкафа. Гребенки навешиваются на стену, на специальные кронштейны. Крепления подбирают в зависимости от размеров гребенки.
