Можно ли гнуть во время ремонта
Термопара — один из элементов отопительной системы, который отличается довольно простой конструкцией. Устройством оснащены все современные модели отопительного оборудования, работающего на газу. Оно является датчиком измерения температуры воздуха внутри камеры сгорания, а также проверки наличия пламени.
Благодаря этому обеспечивается безопасная эксплуатация отопительной системы.
При затухании запальника либо превышении температуры устройство мгновенно реагирует, изменяя напряжение, а также активизирует работу отсекающего клапана.
Однако для бесперебойного функционирования термопары необходимо правильно выполнить установку, строго следуя правилам инструкции. А также нужно регулярно проверять исправность прибора и ни в коем случае не сгибать его, чтобы не нарушить точность работы.
Как сварить сгоревшую термопару газовой колонки
В связи с профессиональной необходимостью мне периодически приходится заниматься изготовлением термопар для приборов поддержания заданной температуры в сушильных шкафах и в оборудовании отжига витых магнитопроводов для трансформаторов при температуре 800°С. Поэтому при изготовлении очередной термопары решил попробовать сваркой восстановить работоспособность сгоревшей термопары от газовой колонки.
Центральный провод термопары был сварен с медным проводом электропроводки и имел длину около 5 см. На фотографии место спайки хорошо видно слева. Такой длины провода хватило бы на несколько ремонтов.
Трубчатый проводник термопары длиной около сантиметра весь выгорел, но осталась его часть с более толстой стенкой.
С центрального проводника было удалено место прежней сварки, и детали термопары были очищены от копоти и нагара с помощью мелкой наждачной бумаги.
Центральный проводник был вставлен в основание термопары с таким расчетом, чтобы его конец выступал на один миллиметр. Сварка производилась на специальной установке, устройство и схему которой я опишу ниже, в течение около четырех секунд при напряжении 80 В и силе тока около 5 А.
Видеозапись процесса сварки термопары я не стал делать из опасения повреждения фотоаппарата от яркой дуги, но сделал через пару секунд после окончания сварки снимок раскаленного графитного порошка.
Спай термопары получился, вопреки моим ожиданиям, отличного качества и красивой формы. Появилась уверенность, что ремонт термопары затеял я не зря.
Для исключения замыкания центрального проводника термопары на ее корпус, в зазор была плотно набита вата из стекловолокна. Хорошо для этих целей подойдет и асбест.
Для уверенности в том, что термопара работает, она была нагрета с помощью паяльника до температуры около 140°С.
Мультиметр зафиксировал ЭДС, вырабатываемую термопарой, величиной 5,95 мВ, что подтвердило исправность термопары. Осталось провести проверку работоспособности термопары в газовой колонке.
Хотя термопара стала на сантиметр короче, но все равно ее длины вполне хватило, чтобы месту спая находится в пламени запальника. Реставрированная термопара безотказно работает в газовой колонке уже несколько месяцев, и, полагаю, проработает намного дольше, чем термопара заводского изготовления, так как место спая стало гораздо массивнее.
Устройство и назначение термопары
Сенсорные элементы, представляющие конструктивно термопару, нашли широкое применение не только в технике бытового назначения, но также в промышленном оборудовании. По сути, термопару следует рассматривать как термоэлектрический преобразователь.
Как правило, такой преобразователь используется для измерений температуры окружающей среды. В частности, если исследовать, как работает термопара в конструкции газового котла, можно отметить, что благодаря такому сенсору осуществляется контроль (измерение) температуры пламени газовой горелки.

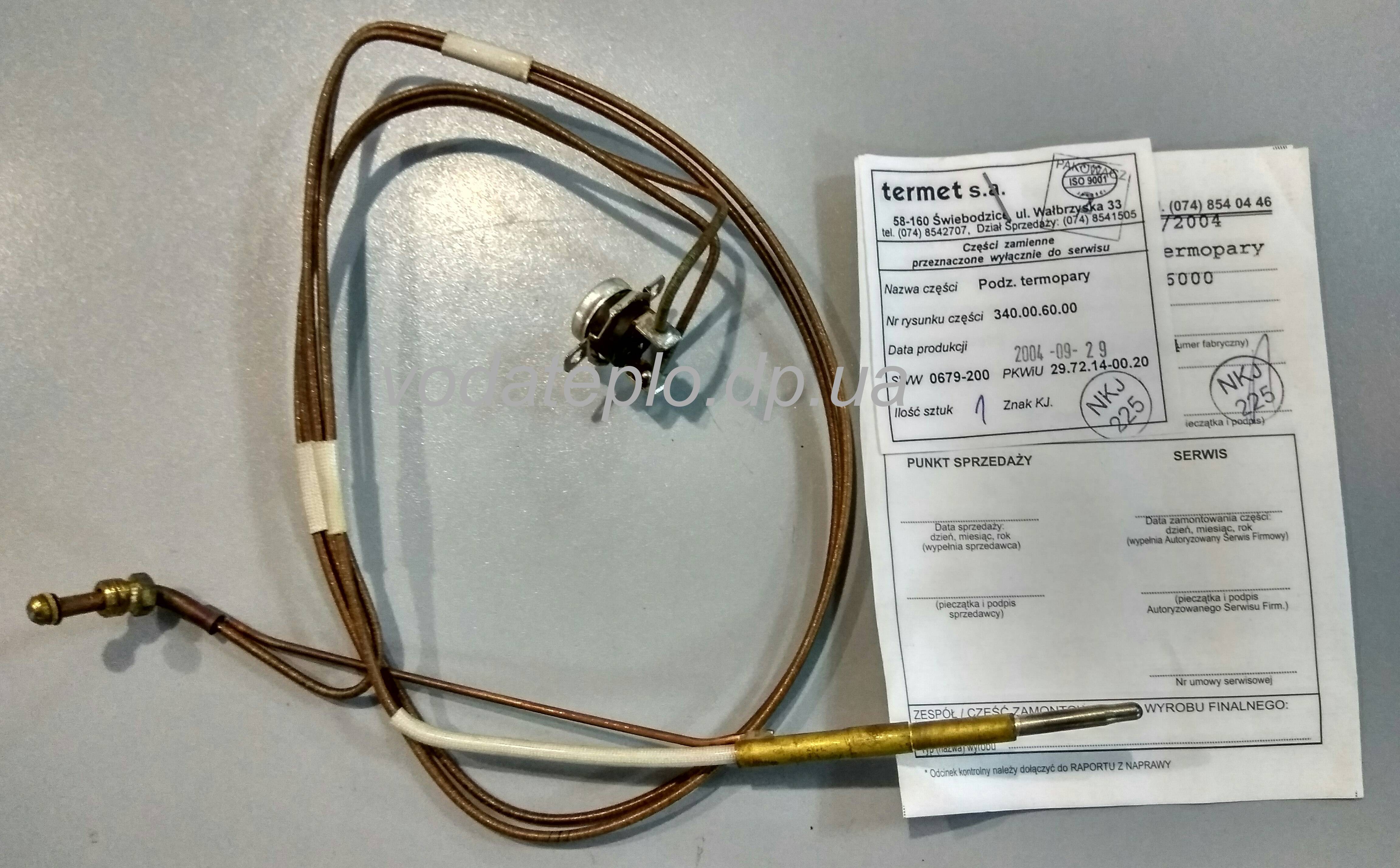

Вот, примерно, так выглядит внешне термопара, но не для всех исключительно конструкций газовых колонок. Отдельные экземпляры оборудования могут оснащаться датчиками иной конфигурации
Конструктивные особенности термопары
Исполнение термопары не отличается особой сложностью, но с технологичной точки зрения, изготовление этого элемента требует высокой точности и соблюдения характеристик используемых компонентов.
Собственно, основными компонентами сенсора выступают два металлических элемента с разными физическими свойствами.
Эти элементы (проволоки) спаиваются по концам с одной стороны, тогда как концевые части другой стороны остаются свободными — используются для подключения к преобразователю термо-ЭДС и передачи разницы потенциалов.
Схематика классической термопары: 1 – точка спая (фактически контрольный элемент); 2 – металл с одним значением ЭДС; 3 – металл с другим значением ЭДС; 4 – вольтметр, с помощью которого можно снять показания в милливольтах при нагреве датчика
Принцип работы и назначение датчика
Термоэлектрический эффект (другими словами – эффект Зеббека) определяет принцип действия рассматриваемого устройства. Соединённые в одной точке проводники, выполненные из различных металлов, формируют разность потенциалов, учитывая тот факт, что разным металлам присущ разный коэффициент термо-ЭДС.
Применительно к газовой колонке, работа термопары обеспечивает контроль горения и защиту от возможной загазованности. Когда горелка газового котла или водонагревателя функционирует в активном режиме (выбрасывает пламя), установленная в зоне пламени термопара под нагревом формирует электрический ток. Величина тока достаточна для управления открытием и удержанием газового клапана.
Схема классического типа для газовых колонок, наглядно показывающая работу оборудования: 1 – датчик контроля пламени/термопара; 2 – реле, обеспечивающее тепловую защиту; 3 – механика электромагнитного клапана
Если же температура нагрева резко понижается (потухшее пламя горелки), величина формируемого тока также снижается, что приводит в результате к закрытию газового клапана. Соответственно, подача газа в систему блокируется, чем обеспечивается безопасная работа оборудования.
Если у вас не срабатывает газовый клапан на газовой колонке, рекомендуем ознакомиться с методами проверки и ремонта.
Руководство по ремонту газконтроля
Если газ на плите гаснет, то проблема может крыться не только в термопаре. Однако чаще всего дело именно в ней.
Основной признак проблем с газконтролем – после розжига конфорки и отпускания ручки или кнопки открытия «голубого топлива» пламя сразу тухнет. Это происходит из-за перекрытия клапана, так как термо-ЭДС для поддержания его открытым отсутствует либо недостаточна.
Причины шума конфорок газовых плит подробно изложены в статье, с полезной информацией которой стоит ознакомиться.
Прежде чем приобретать новую термопару, надо определиться с причиной плохой работы имеющегося прибора – возможно проблема в отошедших контактах на клапане, тогда надо лишь их подтянуть
Самостоятельно выполнять проверку, производить ремонт и замену термопары в газовой плите своими руками следует только при полном перекрытии газа. Сначала необходимо закрыть вентиль на баллоне с газовой смесью или трубе с метаном, а только потом приступать к каким-либо работам. Также не стоит забывать об отключении электроснабжения, если в конструкции есть энергозависимые приборы.
Наконечник термопары располагается непосредственно возле конфорки и газового огня. А в духовке его найти можно возле рассекателя пламени в верхней части духового шкафа. Этот кончик должен быть без нагара, минеральных отложений и каких-либо повреждений.
Если рабочий наконечник термопарного датчика покрыт окалиной, то ее в обязательном порядке следует счистить наждачной бумагой. Чем больше нагара, тем меньше тепла доходит до термопары, а тем меньше она соответственно создает ЭДС. Полученных милливольт может банально не хватать для открытия электромагнитного клапана.
Как проверить перед заменой?
Термопара обычно имеет один наконечник для установки возле огня. Но есть и варианты с двумя или тремя кончиками контроля температуры. Их обычно используют в духовках, однако все зависит от конкретной модели плиты.
У термопар с несколькими рабочими наконечниками имеется особенность – если лишь один из них не нагрет или вышел из строя, то электромагнитный клапан окажется закрыт. Поэтому, чтобы точно найти причину проблем, подобные термопарные устройства проверять придется особенно внимательно. Неисправным может быть лишь один из датчиков.
Исправная термопара для плиты на газу при нагреве над свечкой уже через 20–30 секунд выдает ЭДС порядка 15–20 мВ – если меньше, то датчик надо менять
Еще один момент – проводники термопары на участке до клапана должны быть натянуты или болтаться в корпусе плиты. При этом их подсоединение к электромагниту должно быть жестким, висящий «на честном слове» разъем здесь недопустим.
Выпускаются рассматриваемые устройства с длиной от 40 до 130 см. Выбирать по этому показателю термопарный прибор газконтроля следует очень внимательно. С одной стороны проволоку проводников нельзя излишне натягивать, а с другой она не должна лежать на нагреваемых поверхностях или свободно болтаться.
Как поменять устройство?
Перед тем как поменять поврежденную термопару в газовой плите, следует осмотреть прибор на:
- наличие на рабочем наконечнике нагара (если есть, надо счистить наждачной бумагой);
- отсутствие прогара данного наконечника (в этом случае только полная замена);
- жесткость соединения контактов термопарного датчика и клапана (при необходимости следует подтянуть);
- исправность самой термопары с выдачей при нагреве ЭДС на уровне минимум 15 мВ.
Менять рассматриваемый прибор следует только тогда, когда он точно неисправен. Во многих случаях, чтобы газовая плита вновь заработала, можно обойтись очисткой наконечника от нагара и проверкой контактов.
Чтоб произвести замену термопары, с газовой плиты придется снять переднюю панель, а также поднять на ней верхнюю крышку с конфорками
Рабочий наконечник термопары жестко зафиксирован возле конфорки или горелки с помощью гайки. Если она из-за накипи не поддается откручиванию, то излишне давить на ключ не стоит. Так можно лишь сломать крепление. Лучше воспользоваться сначала растворителем.
Второй конец термопары к электромагнитному клапану крепится с помощью резьбового разъема либо двух обжимных контактов. Снять их не представляется чем-то сложным. Новый термопарный датчик ставится в аналогичной последовательности – одним концом он крепится возле конфорки, а вторым к электромагниту.
Комментарии
Войдите, чтобы ответить
Либо это никто не читает, либо одно из двух. Интересная статья. Жаль, тяжело читается.. Шрифт мелкий и расплывчатый. А на картинках текст (в пояснительных рамках) и вовсе нечитабельный. Видимо материальчик содран откуда-то и некачественно скопирован. Посмотреть бы оригинальчик.
Войдите, чтобы ответить
сбросьте свой @ . сброшу на почту. статью. если будет тот же эффект — подкорректирую , я «афтар» этого творения. плагиатом не занимаюсь. ). ковырялся лично..
Войдите, чтобы ответить
не понятно почему потерялось качество . в оригинале Word-документ выглядит безупречно.
Войдите, чтобы ответить
Войдите, чтобы ответить
Добрый день. Хотел узнать мнение или получить совет у знатоков. «Перестал» работать клапан: проверил по отдельности термопару — выдает 40мВ от обычной горелки; проверил клапан — срабатывает начиная от 700мВ точно(дохлая батарейка ААА). В чем косяк пока не понимаю, т.к. вроде едс термопары в границах нормы(очень удивлен показателю вашей термопары. Может в нем и есть проблема. ). Т.к. клапан работает от внешнего питания, хотел узнать — обмотка на клапане не накроется при таком использовании?
Войдите, чтобы ответить
Добрый день,показателей термопары я не знаю ,т.к. она вышла из строя ,но клапан срабатывал где-то около 1в,»тянул» 400ма.Вся «кухня» моя в посте ,при питании от внешего блока питания актуальна как временное решение проблемы на период приобретения(покупки) клапана или термопары ,или комплекта в целом.Если не думаете их приобретать — выкрутите клапан,снимите прокладку резиновую,снимите пружинку -исчезнет головная боль. ) Плита превратится в СССР — девайс. )Удачи.
Войдите, чтобы ответить
PS. Попробуйте отревезировать контактные соединения со снятием термопары ,зачистки посадочного места т.п . соединения клеммы с корпусом .Сдаётся мне — больная ваша термопара. За обмотку клапана не беспокойтесь.Повышайте напряжение до срабатывания клапана — он лишнего тока не возьмёт.
Войдите, чтобы ответить
Благодарю за столь скорый ответ! Контакты термопары по мере возможности уже зачистил, но, увы, или к счастью, кроме нагара там нечего было чистить. Замеры я уже делал на тестовом стенде без лишних деталей. Учитывая прожорливость клапана, мне тоже кажется что проблема в термопаре, но в противовес этому идет таблица ТЭДС стандартных термопар(http://kipiya.ru/2008/04/04/tablica-termo-eds-standartnyx-termopar/, http://temperatures.ru/pages/graduirovochnye_tablicy), где максимальные показания не превышают 70мВ. Именно поэтому я и стал искать помощи, ибо на данный момент сложилось два впечатления: испортилась обмотка клапана раз так много требует для удержания и испортилась термопара раз выдает так мало. Но и то, и другое не выдерживает критики. Либо я что то упускаю. В общем остается два варианта, либо убрать клапан, либо покупать комплект. А пока просто обойду термопару с помощью внешнего питания.
Войдите, чтобы ответить
в плане стандартов — таблица орентирует на промышленные термопары ,слаботочные (стандарты СССР- СНГ,) что касается газ-контроля — эти термопары «заточены » под буржуйские плиты.По сути промтермопары выдают СЛАБОТОЧНЫЙ СИГНАЛ на электронные приборы (с дальнейшим усилением такового) для контроля термопроцессов. .Что касается т/п газ-контроля ,то она (она спецназом разработана для клапана) выдаёт значительный ток на клапан ,а клапану нужно преодолеть сопротивление пружины и ещё придавить прокладку. На производстве есть закалочные трансформаторы (напайка резцов). выдают 2вольта с понижающей обмотки между контактами.Зажимается резец ,накаляется. идёт ток 400 — 600а. примерно и термопара газ-контроля расчитана на ток до 500ма. Газ-контроль отсекает газ от краников духовки,горелок..Не куда он далее не пойдёт пока вы не откроете краник. Если посмотреть комменты в инете про газ-контроль ,можно сделать вывод — он не совершенен,недолговечен. = смывной бачёк с блоком электроники. ) Его ставят чтобы» срубить бабло «( ИМХО ). и запчастей нет. Для самодельщиков есть где поупражняться.
Устройство установки для сварки термопар
Внимание! При повторении и эксплуатации предлагаемой установки для сварки термопар, в связи с отсутствием гальванической развязки контактов для подключения термопары, необходимо соблюдать полярность подключения установки к электропроводке. К термопаре должен быть подключен исключительно нулевой провод
Прикосновение к фазному проводу может привести к поражению электрическим током.
Существует несколько способов сварки термопар: в электрической дуге, в соляном электросварочном аппарате, с помощью ацетиленовой горелки и в графитном или угольном порошке. Я свариваю термопары для измерения температуры с помощью ЛАТРа и керамической емкости, наполненной порошком из графита. Технология простая, не требует специального оборудования, опыта и доступна для любого домашнего мастера.
По наследству мне досталась самодельная установка для сварки термопар, представленная на фотографии. Установка представляет собой металлическую коробку, в которой установлен ЛАТР, вольтметр переменного напряжения и керамический стакан для графитного порошка.
Электрическая схема установки представлена выше. Питающее напряжение через электрическую вилку подается с бытовой электропроводки через включатель и предохранитель на ток 5 А на первичную обмотку лабораторного автотрансформатора. Неоновая лампочка HL1 служит для индикации включенного состояния установки. Резистор R1 ограничивает ток через HL1.
На дне керамической чаши, наполненной графитным порошком, для подачи тока имеется медная пластина, на которую через латунный винт подается питающее напряжение с переменного контакта ЛАТРа. Нулевой провод, идущий с сетевой вилки, подключается к общему проводу ЛАТРа и к свариваемой термопаре с помощью зажима типа «крокодил».
Величина тока сварки зависит от величины напряжения. Для этого в установке имеется вольтметр переменного напряжения, обозначенный на схеме буквой V. Величина напряжения устанавливается вращением ручки ЛАТРа и подбирается экспериментально в зависимости от диаметра свариваемых проводов и лежит в пределах 20-90 В. В схеме нет специальных элементов, ограничивающих величину тока. Он ограничивается за счет сечения проводов схемы и величины сопротивления графитного порошка.
На фотографии показана лицевая панель установки для сварки термопар с обратной стороны. Как видите, ЛАТР закреплен непосредственно на дне коробки, а все остальные элементы электрической схемы закреплены непосредственно на панели.
Всего просмотров: 18703
Представляю видеоролик, демонстрирующий процесс сварки термопары на установке для сварки термопар. Как видите, сварить термопару на самодельной установке своими руками очень просто.
Для сварки термопары на установке достаточно свить проводники, зажать их крокодилом и плавно прикоснуться к поверхности графита. Возникнет электрическая дуга, выделяющая большое количество тепловой энергии в одной точке. Проводники начинают оплавляться, и расплавленные металлы, смешавшись друг с другом, за счет сил поверхностного натяжения в жидкостях образуют аккуратный шарик, как на фотографии.
Время сварки обычно не превышает трех секунд. Горение дуги сопровождается характерным шипящим звуком, с понижающейся во времени частотой. При наличии опыта по звуку можно легко определить момент окончания процесса сварки. В связи с большой массивностью термопары для газовой колонки, на ее сварку понадобилось около пяти секунд.
Вот фотография хромель-алюмелевой термопары из проводов ∅0,5 мм, сварка которой продемонстрирована в видеоролике выше. Как видите, в месте сварки проводов образовался аккуратный спай круглой формы. Такая термопара прослужит долго.
На установке для сварки термопар мне приходится в основном сваривать хромель-копелевые (ТХК, Тип L) и хромель-алюмелевые (ТХА, Тип K) термопары с диаметром проводников 0,2-0,5 мм. Случалось при ремонте сваривать даже термопару типа К с диаметром проводников 3 мм. Хорошо свариваются между собой медные и алюминиевые провода диаметром до 2,5 мм. Но при монтаже электропроводки установку применять для сварки соединений из-за ее габаритных размеров сложно.
Для защиты глаз от яркого света при визуальном контроле над процессом сварки очки или защитную маску сварщика использовать неудобно, поэтому я использую нейтральный светофильтр высокой плотности от фотоаппарата.
Как показала практика, с помощью простейшей установки, представляющей собой ЛАТР и керамическую чашу с графитным порошком, можно успешно выполнять ремонт термопар, применяемых в системах автоматики газовых колонок, в домашних условиях своими руками.
Зачем газовой плите термопара?
Газ в горелке плиты разжигается спичками, ручной пьезозажигалкой либо встроенным электроподжигом. Потом пламя должно гореть само без участия человека, пока топливо не будет перекрыто вентилем.
Однако нередко огонь на газовой варочной панели или в духовке гаснет в результате порыва ветра либо выплеска воды из закипевшей кастрюли. И тогда, если рядом в кухне никого нет, метан (либо пропан) начинает поступать в помещение. В итоге при достижении определенной концентрации газа происходит хлопок с пожаром и разрушениями.
Рабочая функция термопары – контроль наличия пламени. Пока газ горит, температура на кончике контрольного устройства доходит до 800–1000 0 С, а нередко и выше. В результате возникает ЭДС, которая держит газовый электромагнитный клапан на патрубке к горелке в открытом состоянии. Конфорка работает.
Однако при исчезновении открытого огня термопара перестает выдавать ЭДС на электромагнит. Происходит перекрытие крана и подачи топлива. В итоге газ не попадает в кухню, не скапливаясь в ней, что и исключает возникновение пожара от подобной нештатной ситуации.
Термопара – это простейший температурный датчик без каких-либо электронных устройств внутри. В нем нечему ломаться. Он может лишь прогореть от длительного использования.
С полным набором датчиков, предназначенных для контроля и безопасности работы газовой колонки, ознакомит следующая статья, полностью посвященная этому интересному вопросу.
Среди достоинств термопар:
- простота устройства и отсутствие ломающихся механических или перегорающих электрических элементов;
- дешевизна прибора – порядка 800–1500 рублей в зависимости от модели газовой плиты;
- длительный срок эксплуатации;
- высокая эффективность контроля температуры пламени;
- быстрое перекрытие газа;
- простота замены, которую можно выполнить своими руками.
Сколько-либо значимый недостаток у термопары один – сложность ремонта прибора. Если термопарный датчик неисправен, то его проще заменить на новый.
Чтобы отремонтировать подобное устройство, необходимо сварить или спаять при высокой температуре (около 1 300 0 С) два разных металла. В быту дома добиться таких условий крайне сложно. Гораздо проще под замену купить новый контрольный блок для газовой плиты.
Проверка термопары домашней газовой колонки
Длительная эксплуатация домашней газовой колонки вполне допускает такой момент, когда термопара выходит из строя. В этом случае необходима проверка функционирования системы и, соответственно, проверка непосредственно сенсора контроля.
Конечно, далеко не все владельцы газового оборудования способны выполнить такую работу. Да и с точки зрения безопасности, лучшим решением станет обращение в газовую компанию для решения такой задачи.
Но вместе с тем, ситуации могут быть разные, включая невозможность обращения к специалистам по каким-то причинам. Тогда остаётся единственный выход – попытаться сделать работу своими руками.
На картинке показан один из вариантов установленной термопары, которую нужно проверить: 1 – непосредственно горячая область датчика, чаще всего поддающаяся разрушениям; 2 – гайка крепления, которую нужно отвинчивать для демонтажа; Такая же гайка может использоваться на другом конце термопары
В таком варианте развития событий неискушённого в газовых делах пользователя интересует, каким образом проверить термопару на газовом котле с помощью тестера – распространенным прибором диагностики электрики и электроники. Попробуем раскрыть этот технологический момент, дабы облегчить задачу.
Этап #1 — подготовка к проверке тестером
Для начала напомним – тестер представляет собой измерительный прибор – стрелочный или цифровой, при помощи которого доступно измерить:
- сопротивление;
- величину напряжения (переменного и постоянного);
- силу тока (переменного, постоянного).
Отмеченные измеряемые значения являются своего рода основными. А еще, современные тестеры способны проверять ещё целый ряд параметров, к примеру, индуктивность или ёмкость.
Но с учётом принципа работы термопары бытового газового котла, вполне достаточно режима измерения напряжения в диапазоне милливольт.
Процедура тестирования термопары при помощи измерительного прибора и простого нагревательного элемента – парафиновой свечи. Как видно из показаний тестера (25 мВ), датчик контроля пламени газовой горелки исправен
Помимо измерительного прибора (тестера), наладчику потребуется ещё один достаточно простой инструмент – источник нагрева. Лучше, если такой источник будет иметь способность излучать открытое пламя. Поэтому, оптимальным вариантом здесь будет использование обычной парафиновой свечи.
Этап #2 — визуальный осмотр на наличие дефектов
Сама процедура тестирования сенсора контроля пламени несложная. Однако, прежде чем приступать к выполнению горячего теста, рекомендуется внимательно изучить термопару визуально с внешней стороны.
При осмотре области спая и нисходящего стержня на поверхности не должны просматриваться физические дефекты металла, в том числе области прогара.
Этап #3 — тестирование работоспособности датчика
Завершив визуальный осмотр, можно приступить непосредственно к выполнению горячей проверки. Для этого область спая и нисходящий участок стержня термопары газовой колонки помещается над фитилем свечи.
Далее на терминальные концы термопары подключается измерительный прибор (тестер), после чего свечу зажигают. Формируемый потенциал наблюдают на рабочей шкале измерительного прибора.
По сути, для проверки работоспособности сенсора допустимо использовать любой подходящий источник нагрева, например, бытовую зажигалку. Правда, в зависимости от мощности нагревающего источника, показания на тестере могут быть ниже нормы или, напротив, выше нормы
Отсутствие каких-либо показаний электрического потенциала явно свидетельствует о неисправности сенсора. При частичных дефектах на измерительном приборе могут отмечаться хаотичные (неустойчивые) показания единиц милливольт. Если же датчик газовой колонки исправен, на приборе, как правило, фиксируют стабильное значение, равное десяткам милливольт (20-30 мВ).
Причём, по мере нагрева корпуса термопары пламенем свечи, показания на шкале прибора незначительно меняется в сторону увеличения. Если же пламя свечи загасить, показания тестера устремятся к нулевому значению по мере остывания корпуса стержня и области спая. Вот, собственно и всё. При таком развитии событий, термопару, как вполне исправную, можно смело ставить по месту действия.
Термопара в системе газового контроля (газ-контроль)
Если вы решили установить в своем загородном доме твердотопливный котел, вам не надо заботиться о том, что будет если огонь вдруг погаснет. Однако когда вы используете газовое оборудование, вам необходима энергонезависимая автоматика, способная максимально быстро перекрыть подачу газа, в случае если горелка вдруг потухнет. Для этих целей в современных газовых котлах предусмотрена система газ контроль. Как же она работает?
Система состоит из двух основных частей: электромагнитного клапана и термопары. Один конец датчика размещается непосредственно в пламени горелки, а второй подключается к электроклапану, который состоит из сердечника с обмоткой, колпачка, возвратной пружины, якоря и резинки перекрывающей подачу газа.
Фото 4: Энергонезависимая система газ-контроль для плит и котлов
Работает газ-контроль довольно просто. Нажимая на кнопку подачи газа, вы заглубляете шток внутрь катушки, заряжая пружину. По инструкции розжига газового котла, клапан подачи нужно удерживать нажатым около нескольких десятков секунд. Это время необходимо для того чтобы прогрелась термопара и на ее концах появилось достаточное напряжение для удержания клапана внутри катушки.
В тот момент когда горелка гаснет, термопара начинает остывать, напряжение на концах термопары уменьшается и в какой-то момент, возвратная сила пружины перевешивает электромагнитную силу удерживающую шток внутри и возвращает клапан в исходное положение, перекрывая подачу газа. Этот процесс обычно занимает несколько десятков секунд.
Одна из особенностей газ-контроля в том, что он полностью электронезависим. В больших отопительных комплексах, подобных отечественному пеллетному котлу «Светлобор», при отключении электропитания вся система управления перестает функционировать. Система газового контроля на термопаре полностью электронезависима, и способна надежно функционировать без необходимости подключения к электросети.
Выводы
Если вы приняли решение производить отопление вашего жилища с помощью газового котла, помните, что термопара — ключевой элемент безопасной работы агрегата. Устройство термопары достаточно простое и понятное. Цена более чем приемлема, а разъемы подключения стандартные. Поэтому если вам нужно заменить температурный датчик в случае поломки, проблем не возникнет. Единственное, что следует учесть — это тип и технические характеристики устройства.
Несмотря на то, что конструкция термоэлектрического элемента очень простая, она является одной из самых важных деталей современного газового оборудования. Выступая в роли датчика температуры, обеспечивая газ-контроль и наличие пламени, термопара — идеальный элемент защиты вашей безопасности в отапливаемом с помощью газового котла доме. В любой нештатной ситуации термодатчик и отсекающий клапан сработают таким образом, что подача газа прекратится.
Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.
Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.
На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.
Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.
Примечание: Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.
Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:
- отключён;
- зажигание;
- регулировка температуры (1–7).
Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.
В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.
Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.
