Какой диаметр труб из полипропилена для отопления выбрать

Составление проекта

Проектная документация отопительного контура выполняется с соблюдением общих требований. Точки входа и выхода с газового котла считаются основными. Изначальный отрезок трубопровода даже при применении полипропиленовой трубы выполняют из металла (примерно 1,5 м. от точки выхода) до первого разветвления системы.

Затем выполняется разводка всей ветки пластиковых или полипропиленовых труб. При этом сечения зависят от протяженности, но обычно каждое следующее ответвление делают меньшего размера, чем предыдущее. Схематичность подсоединения системы труб с охлаждающей жидкостью та же самая, только подводится ко входному отверстию отопительного котла.

Система отопления подобна сети разветвленных дорог.

Чтобы облегчить восприятие информации, давайте представим себе систему отопления в виде сети разветвленных дорог, по которым грузовые автомобили развозят кирпичи с завода на строительные площадки.

У нас будет один завод, десять строительных площадок, десять автомобилей и одна основная дорога, идущая от кирпичного завода, которая затем разделяется на два главных равнозначных направления.

Условимся, что в каждый автомобиль вмещается по 3 000 кирпичей и, в целом, расход кирпичей на всех строительных площадках в течении часа составляет 30 000 кирпичей по 3 000 штук на каждой.

Кроме того, машины должны двигаться одновременно с одинаковой скоростью.

Какой ширины нам нужны дороги? Сколько полос будет иметь каждое дорожное полотно?

Нам нужно поставлять на стройплощадки каждый час по 30 000 кирпичей (количество, вмещаемое десятью грузовиками). Следовательно, основная дорога, идущая от завода, будет десяти полосной.

Доехав перекрестка, пять машин поедут налево, а пять других машин повернут направо.

Сколько полос теперь нужно для каждой группы машин? Ответ очевиден — по пять полос.

Можно конечно оставить и десяти полосную на каждое направление. Но согласитесь — это непомерные, ненужные затраты!

Машины доехали до первого ответвления дороги, ведущего к одной из строительных площадок. По одной машине с главных направлений свернуло в сторону к этим площадкам.

Дорога из скольких полос понадобится для каждой из этих машин? Однополосная, не так ли? А что с остальными машинами?

Машин осталось по четыре на каждом направлении. Значит, и дорога для них нужна уже четырех полосная.

Доехав до следующего ответвления, по одной машине снова свернуло на однополосную дорогу и поехало разгружаться к своим площадкам. Три остальных продолжили свое движение по трехполосному дорожному полотну.

Далее главная дорога была уменьшена сначала до двух полос, а затем до одной, по мере того, как по одному грузовику отделялось от основной процессии.

Грузовики вовремя доставили кирпичи до строительных площадок!

Разгрузившись, машины вновь отправились на завод за новой партией кирпичей.

Сначала каждая ехала по однополосной дороге, а как только присоединялись другие, дорога становилась все шире и шире, пока рабочие завода не увидели десять машин, возвращающихся из поездки по десяти полосной дороге.

Порядок расчета сечения магистралей теплоснабжения

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

• Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
• Для стальных и медных трубопроводов даются внутренние размеры.

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

• Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
• Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Степень теплоизоляции здания

Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.

Скорость воды в трубах

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

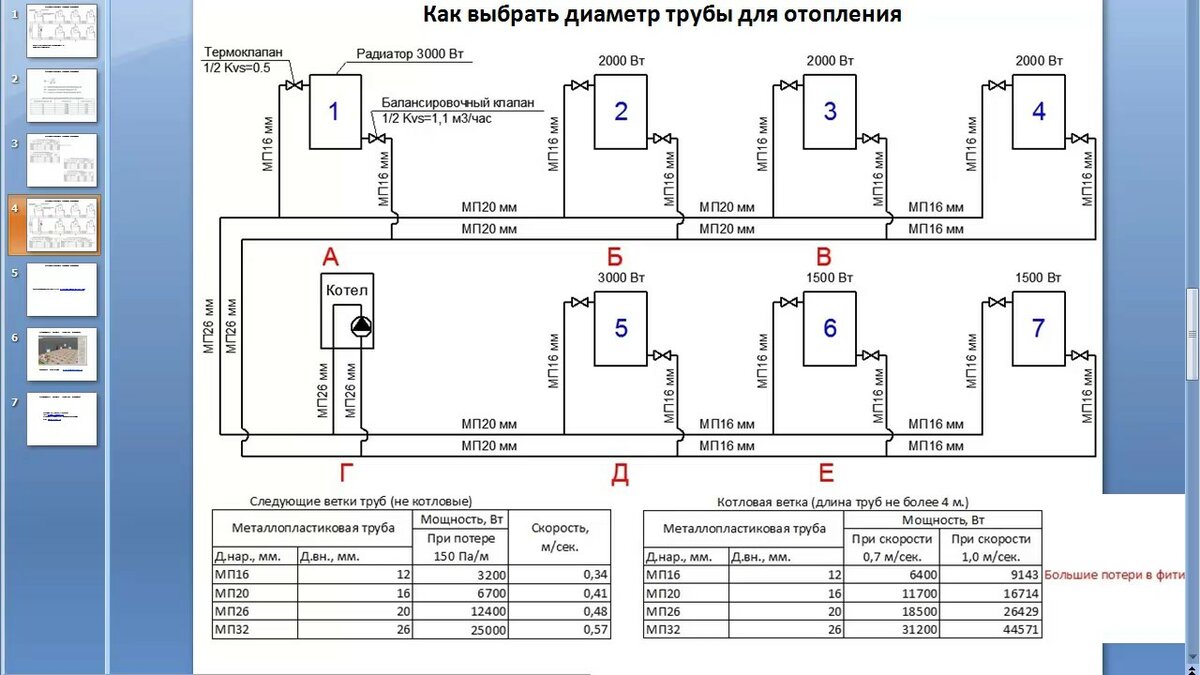

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

• в сумме потеря тепла – 36 кВт;
• потеря на 1-ом этаже – 20 кВт;
• потеря на 2-ом – 16 кВт;
• установлены трубы из полипропилена;
• работа системы в режиме 80/60;
• температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

https://youtube.com/watch?v=YB1TyD3S1YY

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Монтаж системы отопления с применением полипропиленовых труб

Монтаж системы отопления предполагает правильный выбор схемы работы. К примеру, применение полипропиленовых труб предусматривает несколько вариантов работы:

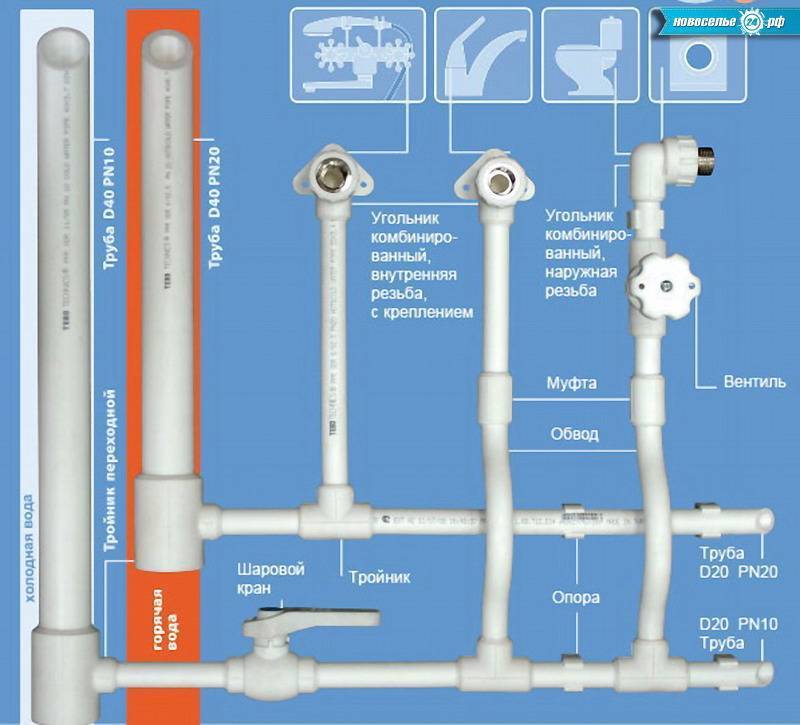

Схема монтажа труб горячего водоснабжения.

1. Самотечная циркуляция воды в системе. В данном случае нет необходимости установки циркуляционного насоса, так как движение воды будет самостоятельным. Такой вариант подходит для помещений, где частыми являются вероятности возникновения проблем с перебоями работы электричества, что приведет к невозможности применения насоса.
2. Нижняя система разлива в отоплении. В данной системе имеется лучевая разводка, которая предполагает наличие насоса, применяемого для увеличения напора воды, для чего нужен меньший диаметр.
3. Возможно применение одно- и двухтрубных систем с подключением к радиатору при помощи бокового или нижнего вида подключения.

Схема разводки

Выбор параметров труб зависит от типа водопроводной сети. При последовательном (тройниковом) соединении все точки водозабора устанавливают один за другим. Из-за небольшого количества узловых деталей метод позволяет экономить расходы на материалы.

При одновременном включении из-за слабого давления к удаленному компоненту будет поступать мало жидкости. Чтобы нейтрализовать проблему, нужно правильно подобрать диаметр трубы. Рекомендуют брать элементы, параметры которых меньше магистральной системы на шаг. Прием помогает повысить напор в отводных конструкциях.

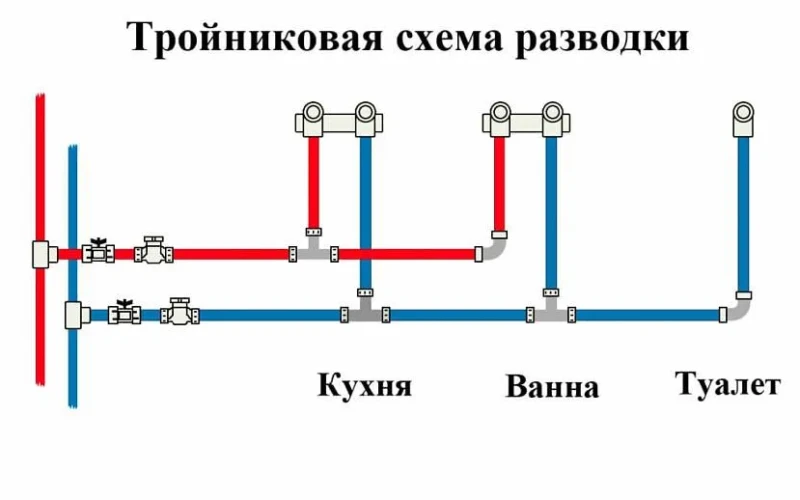

Тройниковая разводка трубИсточник posudachimodache.ru

Коллекторная схема разводки позволяет параллельно подключить к источнику или магистрали несколько водозаборных точек. Для каждого прибора собирают индивидуальную линию с вентилем. Давление остается стабильным при одновременной эксплуатации.

При выборе диаметра труб отталкиваются от длины деталей и особенностей магистрали. Монтаж коллекторной схемы расходует больше материалов. Пропускная способность правильно разработанного водопровода не подчиняется количеству изгибов и подключенных приборов.

Коллекторная схема разводки Источник myosu.ru

Выбор труб для отопления

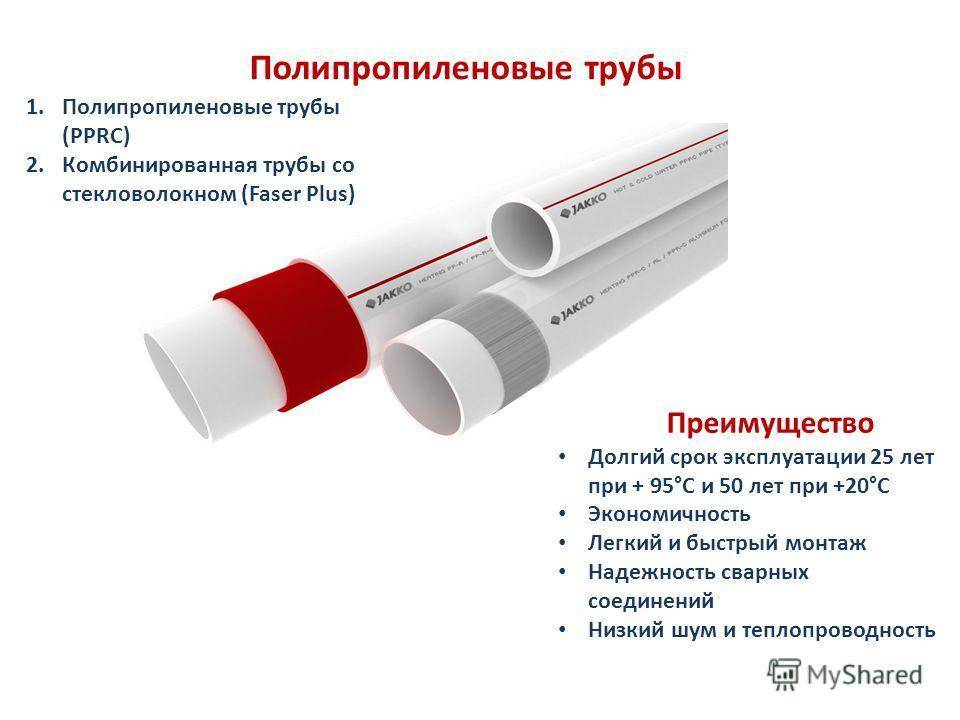

Выбирая трубы из полипропилена для отопления, необходимо сравнивать параметры работы будущей системы с техническими условиями, для которых предназначены тот или иной вид материала.

Для монтажа отопления стоит применять трубы следующих марок —PN 20 и PN 25. Они могут работать в системах с температурой рабочей жидкости 90 градусов, выдерживают кратковременное повышение до 100 градусов. Данные трубы рассчитаны на применение в условиях, когда давление не превышает 20 и 25 атмосфер соответственно.

Для отопления лучше применять армированные трубы PN 25. Конструкция такой трубы включает в себя слой алюминиевой фольги, которая значительно повышает прочность изделия, не позволяет ему деформироваться под воздействием температуры.

Одно из основных правил того, как выбрать полипропиленовые трубы для отопления, гласит — обращайте внимание на внешний вид изделия:

• качественные трубы имеют ровную круглую форму,
• материал, из которого они изготовлены, однородный,
• на них в обязательном порядке должна быть нанесена маркировка.

Руководствуясь этими правилами, вы сможете выбрать качественный материал.

Проект — основа системы отопления

Если монтаж всей системы можно выполнить самостоятельно, то составить грамотный проект отопления по силам только профессионалу. Существует множество факторов, влияющих на эффективность работы отопления. Учесть их, не имея опыта работы в данной сфере, просто невозможно.

На качество работы системы отопления влияют:

• Правильность подбора диаметров труб. Вся система выполняется из труб различного диаметра, это позволяет получить хорошую циркуляцию энергоносителя.
• Соблюдение нормированных углов уклона труб наиболее актуально для самотечных систем, хотя не меньшую роль играет и при принудительной циркуляции, обеспечиваемой насосом.
• Марка применяемых труб зависит от давления и температуры носителя. Как уже говорилось, установка армированных полипропиленовых труб более предпочтительна.
• Количество и место установки отопительных приборов оказывает существенное влияния на температуру в помещении.

Выбор системы отопления производится, исходя из конкретных особенностей помещения. Могут применяться варианты с верхней или нижней подачей.

Перед составлением проекта специалист должен обследовать помещение, уточнить все его нюансы, разобраться с возможностью применения того или иного типа отопительной системы. На основании полученных данных и будет составлен проект, содержащий все сведения о применяемых материалах.

В проекте в обязательном порядке должна быть графическая часть, на чертеже указываются:

• диаметры трубопроводов,
• углы их уклона,
• места, способы крепления и подключения отопительных приборов,
• схема обвязки котла.

На основании такого проекта вы вполне сможете выполнить монтаж труб из полипропилена своими руками.

Как правильно подобрать трубы нужного диаметра

В случаях, когда отопление проводится в частном доме или коттедже, то трубы нужно подбирать с учетом того факта, что диаметр не будет меняться только тогда, когда идет прямое подключение к центральной системе отопления. В случае проведения автономной системы трубы можно применять любого размера (разный диаметр и длина), в зависимости от предпочтений самого хозяина дома.

Выбирая необходимые заготовки, нужно учитывать все особенности, тем более если речь идет о естественной системе отопления, где отношение сечения к мощности насоса не будет первостепенным признаком. Этот факт относят к достоинствам данной системы отопления.

Схема монтажа труб.

Недостатком такой системы является маленький радиус действия и большая стоимость элементов большого размера, применяемых в данном случае.

Для обеспечения эффективности работы системы нужно в ней поддерживать определенный уровень давления, позволяющий движущейся внутри воде преодолевать все препятствия на своем пути. Сопротивления (препятствия) могут быть в виде трения воды о стенки, отвода или крана и нагревательного прибора. Самое интересное, что именно от длины и диаметра труб трубопровода зависит сопротивление и скорость, с которой будет литься вода. При большой скорости воды, небольшом сечении и длинном трубопроводе уровень сопротивления на пути воды повышается.

Примерный расчет

Однако, как уже было сказано ранее, таких сложных расчетов никто никогда не делает, особенно, если речь идет о частном доме.

Итак, опытным путем установлено, что нормальным потоком из обычного смесителя считается тот, который выдает примерно ¼ литра в секунду. Примем эту цифру за стандартный расход.

Что касается напора в водопроводных трубах, то в многоквартирных домах он может колебаться в широком диапазоне от 1 до 6 атмосфер. Поэтому примем напор в среднем в 2 бара.

На основе этого получим следующие исходные данные:

• Напор 2 бара;
• Расход 0,25 л/с;
• Длина водопроводных изделий равна 10 метрам;
• Предположим, что будет использоваться металлопластиковый материал с размером в 16 мм (стандартный размер для пластиковых труб).

Отсюда сразу известно, что внутренний диаметр будет равен примерно 12 мм, так как стенки равны 2 мм.

Итак, сперва определим скорость потока в водопроводных элементах. Для этого применим формулу:

V=(4*Q)/(π*D2), в которой:

• Q – расход жидкости, выраженный в кубометрах за секунду (в нашем случае это 0,00025);
• D – внутренний диаметр, выраженный в метрах (0,012 м);
• П – константа 3,14.

Подставив эти значения, получим: 4*0,00025/3,14*0,012*0,012 = 2,21 м/с.

Следующим шагом необходимо найти число Рейнольдса по формуле:

Re = V*D/v, где v – табличное значение для температуры 16 градусов.

Подставив уже известные значения, получим 22882.

Лябда = 0,3164/Re в 0,25 степени, подставив в нее значения, получим 0,0257.

Следующим шагом следует узнать потери напора. Делается это по формуле:

h=λ*(L*V2)/(D*2*g) , где:

• H – потери;
• L – длина трубопровода;
• g – ускорение свободного падения, то есть 9,81 м/с в квадрате;
• V – скорость потока;
• D – диаметр.

Подставив все значения, получим число 5,34 м.

Дальше остается только анализ полученного результата. Итак, мы приняли напор в 2 бара, что соответствует 20 метрам напора. Результат получился 5,34 метра, что меньше 20, значит, выбранный диаметр подходит, причем с запасом.

В каком-либо другом случае, когда эта цифра была бы больше, необходимо увеличить размер выбранного материала.

Для того чтобы правильно смонтировать конструкцию водопровода, начиная разработку и планирование системы, необходимо рассчитать расход воды через трубу.

От полученных данных зависят основные параметры домашнего водовода.

В этой статье читатели смогут познакомиться с основными методиками, которые помогут им самостоятельно выполнить расчет своей водопроводной системы.

Цель расчета диаметра трубопровода по расходу: Определение диаметра и сечения трубопровода на основе данных о расходе и скорости продольного перемещения воды.

Выполнить такой расчет достаточно сложно. Нужно учесть очень много нюансов, связанных с техническими и экономическими данными. Эти параметры взаимосвязаны между собой. Диаметр трубопровода зависит от вида жидкости, которая будет по нему перекачиваться.

Если увеличить скорость движения потока можно уменьшить диаметр трубы. Автоматически снизится материалоемкость. Смонтировать такую систему будет намного проще, упадет стоимость работ.

Однако увеличение движения потока вызовет потери напора, которые требуют создание дополнительной энергии, для перекачки. Если очень сильно ее уменьшить, могут появиться нежелательные последствия.

Когда выполняется проектирование трубопровода, в большинстве случаев, сразу задается величина расхода воды. Неизвестными остаются две величины:

• Диаметр трубы;
• Скорость потока.

Сделать полностью технико-экономический расчет очень сложно. Для этого нужны соответствующие инженерные знания и много времени. Чтобы облегчить такую задачу при расчете нужного диаметра трубы, пользуются справочными материалами. В них даются значения наилучшей скорости потока, полученные опытным путем.

Итоговая расчетная формула для оптимального диаметра трубопровода выглядит следующим образом:

d = √(4Q/Πw) Q – расход перекачиваемой жидкости, м3/с d – диаметр трубопровода, м w – скорость потока, м/с

С этим читают

Расчет однотрубной системы принудительного типа

Принцип применяется такой же, как и в предыдущем случае, однако алгоритм действий меняется. Для примера можно взять расчет внутреннего диаметра простой однотрубной системы отопления в одноэтажном доме. В контуре есть шесть радиаторов с последовательным подключением.

Порядок расчета диаметра трубопровода отопления по тепловой мощности:

1. Котел передает в начало системы 15 кВт тепла. Согласно справочным данным, этот участок можно оснастить трубами 25 мм и 20 мм. Как и в первом примере, лучше выбрать 20 мм.
2. Внутри первой батареи происходит снижение тепловой нагрузки до 12 кВт. Это никак не влияет на сечение выходящей трубы: оно остается в том же значении 20 мм.
3. Третий радиатор уменьшает нагрузку до 10,5 кВт. При этом сечение остается прежним — все те же 20 мм.
4. Переход на меньший диаметр 15 мм происходит после четвертой батареи, так как нагрузка уменьшается до 8,5 кВт.
5. К пятому прибору теплоноситель транспортируется по трубе 15 мм, а после него происходит переход на 12 мм.

На первый взгляд может показаться, что расчет диаметров труб для системы отопления происходит легко и просто. Действительно, когда для организации контура используются полипропиленовые или металлопластиковые изделия, сложностей обычно не возникает. Это объясняется их небольшой теплопроводностью и маленькими утечками тепла сквозь стенки (их можно не учитывать). Совершенно по-другому обстоит дело с металлическими изделиями. Если стальной, медный или нержавеющий трубопровод имеет приличную длину, через его поверхность будет утекать достаточно много тепловой энергии.

Двухтрубный контур в частном доме

Для начала немного обобщим. Возьмём для примера расчет диаметра труб из полипропилена для отопления в частном доме. В основном для контура применяют изделия сечением 25 мм, а отводы к радиаторам ставят 20 мм. Благодаря тому, что размер труб для отопления в частном доме, использованных в качестве патрубков к батареям меньше, происходят следующие процессы:

скорость теплоносителя растет; улучшается циркуляция в радиаторе ; батарея прогревается равномерно, что важно при нижнем подключении. Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм

Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм.

Чтобы убедиться в вышеуказанных данных, можно провести расчет диаметра труб для отопления частного дома самостоятельно. Для этого потребуются следующие значения:

Зная количество отапливаемых квадратных метров, мы можем рассчитать мощность котла и какой диаметр трубы выбрать для отопления. Чем мощнее нагреватель, тем большего сечения изделия можно использовать с ним в тандеме. Для обогрева одного квадратного метра помещения потребуется 0,1 кВт мощности котла. Данные справедливы если потолки составляют стандартные 2,5 м;

Показатель зависит от региона и утепления стен. Суть в том, что чем больше теплопотери, тем мощнее должен быть нагреватель. Чтобы обойти сложные вычисления, которые в приблизительном расчете неуместны, просто нужно добавить 20% к мощности котла, рассчитанной выше;

скорость воды в контуре.

Допускается скорость теплоносителя в диапазоне от 0,2 до 1,5 м/с. При этом в большинстве расчетов диаметра труб для отопления с принудительной циркуляцией принято брать среднее значение в 0,6 м/с. При такой скорости исключается появление шума от трения теплоносителя об стенки;

насколько остывает теплоноситель.

Для этого от температуры подачи отнимают температуру обратки. Естественно, точных данных вы не можете знать, тем более что находитесь на этапе проектирования. Поэтому оперируйте средними данными, которые составляют 80 и 60 градусов, соответственно. Исходя из этого, теплопотери составляют 20 градусов.

Теперь сам расчет как подобрать диаметр трубы для отопления. Для этого возьмем формулу, в которой изначально есть две постоянные величины, сумма которых составляет 304,44.

Условный проход контура, возведённый в квадрат = 304,44 х (квадратура помещения х 0,1 кВт + 20%) / теплопотери теплоносителя / скорость потока.

Последнее действие – это извлечение корня квадратного из полученного результата. Для наглядности посчитаем, какого диаметра трубы использовать для отопления частного дома с одним этажом площадью 120 м 2 :

304,44 х (120 х 0,1 + 20%) / 20 / 0,6 = 368,328

Теперь вычислим корень квадратный из 368,328, что равно 19,11 мм. Перед тем как выбрать диаметр трубы для отопления, еще раз делаем акцент на том, что это так называемый условный проход. У изделий из разного материала отличается толщина стенок. Так, например, у полипропилена стенки толще, чем у металлопластика. Раз уж мы в качестве образца вяли полипропиленовый контур, продолжим рассматривать этот материал. В маркировке этих изделий указывается наружное сечение и толщина стенок. Методом отнимания узнаем нужную нам величину и подбираем в магазине.

Соотношение наружного и внутреннего диаметра полипропиленовых труб

Для удобства воспользуемся таблицей.

По результатам таблицы можно сделать вывод:

• если достаточно номинального давления в 10 атмосфер, то подходит наружное сечение трубы для отопления в 25 мм;
• если требуется номинальное давление в 20 или 25 атмосфер, то 32 мм.

Вывод

Используя для организации отопления своего дома не очень сложную и разветвленную схему, расчет оптимального диаметра трубопровода может быть реализован своими силами. Чтобы это сделать, необходимо вооружиться информацией о теплопотерях жилища и мощности каждой батареи. Далее при помощи специальных таблиц и справочников подбирают оптимальное значение сечения труб, которое сможет обеспечить транспортировку нужного объема тепловой энергии в каждую из комнат.

Если применяются сложные схемы со множеством элементов, то для их расчета желательно пригласить профессионального сантехника. При наличии уверенности в собственных силах рекомендуется все же проконсультироваться со специалистом. Бывают случаи, когда по причине допущенных ошибок приходится заниматься дорогостоящей реконструкцией всего контура.
