Как одним камином отопить двухэтажный дом. схема устройства системы отопления

Проекты домов с русской печью

Размер печки во многом зависит от планируемой величины самого дома и целей, для которых он будет использоваться. Поэтому стоит заранее определиться с основным функционалом, которым планируется наделить дом. Сейчас мы рассмотрим одноэтажные проекты домов с русской печью.

5х6 метров

Подобный небольшой домик пригоден только для временного пребывания. Пример такого строения приведен на картинке ниже. Для подобного сруба не требуется большой печи, и ее выгоднее ставить в качестве объекта для зонирования прилегающей территории.

В этом случае гораздо эффективнее оставить помещения без разделения, тогда тепло будет равномерно распределяться по необходимым местам и не задерживаться стенами.

6х6 метров

Такую планировку можно сделать для, опять же, небольшого дачного домика, куда можно заселиться летом, а при наступлении морозов уехать домой. При этом для обогрева и для готовки можно построить такую же небольшую печь. Для нее не обязательно делать лежанку, если можно обойтись европеизированным вариантом печки.

6х9 метров

Когда планируется строить дом, в котором можно небольшой семьей жить практически круглый год, стоит подумать заранее о системе отопления. Во многих регионах России использование электричества для отопления холодной зимой приведет к большим счетам за электроэнергию. При этом далеко не все районы имеют доступ к использованию газа. Плюс для его проведения потребуется специальное разрешение. Таким образом классическая русская печка становится одним из спасительных вариантов отопления.

7х7 метров

Это уже более просторный дом, на который потребуется гораздо больше тепла. Чтобы жить в таком круглый год, некоторые хотят устанавливать дизельное отопление. Однако для осуществления данной задумки потребуется создать специальное хранилище, в котором будет находиться не менее 3 тонн солярки. В то же время правильно сложенная печь поможет обеспечить дом необходимым уровнем тепла, и ни одна комната не останется холодной.

8х8 метров

Такой способ строительства обычно используется для квадратного коттеджа, только крупнее чем здание с габаритами 6х6. И в том, и в другом случае наиболее оптимальное решение — это построить дом так, чтобы печь находилась в самом центре сооружения. При указанной планировке можно рассчитывать на то, что печь сможет равномерно прогреть все прилегающие к ней помещения. Самое главное в домах с большой площадью — не ставить печку рядом со стеной, поскольку это приведет к отдаче тепла в сторону улицы, а не по направлению к жилым комнатам. Это отличный проект дома с русской печью с лежанкой.

9х12 метров

Планировка дома с русской печью 9×12 метров. В такой тип строения можно включить, например, крытую и утепленную террасу. На приведенном ниже примере без ее учета площадь дома превращается в стандартный квадрат, только со сторонами 9х9 метров. В этом случае просто можно пойти тем же способом, что и в других квадратных домах, поскольку террасы обычно не используются в качестве жилых помещений, а служат для приятного времяпровождения в летнее время.

Планировка домов с печкой

Новый проект дома с печным отоплением всегда связан с принятием тяжелых решений. Перед рассмотрением конкретного плана постройки необходимо не только определиться с размером общей площади, но и обдумать количество и удобное расположение жилых комнат. Кроме того, не помешает определиться с материалом, из которого будет выполнен будущий домашний очаг.

Компактный однокомнатный домик

Постройка состоит из одной жилой комнаты размером 15 квадратов. Посередине размещается печь, рядом с которой находится кухня площадью 8 м2. Последняя отапливаемая комната – санузел. В передней части дома находится веранда.

Проект дома с русской печкойИсточник v-teplo.ru

Преимущества

Комнаты с малой квадратурой быстро нагреваются.
Требуется небольшое количество топливного сырья.
Легко следить за чистотой и исправностью всего дома.
Есть веранда, в которой можно отдохнуть в летний период.

Проект однокомнатного дома с печьюИсточник pinterest.com

Недостатки

Плохо подходит для семьи из трех или более человек.
Веранда не отапливается, а значит, не задействована в зимний период.

Двухкомнатный деревянный дом

Данный план включает в себя две жилых комнаты, санузлы и терассу. Дом имеет форму квадрата со стороной в 9 м. Печь установлена таким образом, чтобы обогревались все комнаты. В таком проекте используется дерево как основа для стен, потолка и пола. Деревянная структура не пропускает холод и хорошо сохраняет тепло.

Планировка двухкомнатного дома с печьюИсточник a-bishop.spb.ru

Преимущества

В проекте предусмотрена сушилка в коридоре и теплая лежанка в спальне.
Выложенная русская печь эффективно аккумулирует тепло и медленно его отдает. В паре с теплоизоляционными свойствами дерева получается экономный вариант отопления.
Сушилка в прихожей полезна в зимнее время года. Она позволяет высушивать одежду и обувь, а также помогает сохранить тепло всего дома.
В печи предусмотрена плита, на которой можно готовить. В летнее время можно не эксплуатировать всю систему, используя только плиту.

Проект дома с печью и кухней-студиейИсточник sdelaipotolok.com

Недостатки

Места по-прежнему мало.
Нет отдельной гостиной или кухни.

Трехкомнатная планировка здания

Более серьезный проект, который рассчитан на большую семью. И хотя дом большой, грамотное расположение источника тепла сможет в равной степени согреть каждую комнату. Две спальни и гостиная имеют доступ к горячим стенкам. Единственные не отапливаемое места – кладовка и санузел. Так же, как и в предыдущем случае, кухня совмещена с залом.

Планировка трехкомнатного дома с печьюИсточник apartments.com

Преимущества

Много свободного места, есть отдельные спальни. Одну можно оборудовать под детскую комнату.
Грамотное распределение рабочего пространства, нет пустых бесполезных комнат или пристроек.
Коридор совмещен с кухней, а значит, туда будет хорошо проникать свет. К тому же такой подход визуально увеличивает объем комнаты.
Кладовка не имеет окон и активного отопления, а значит отлично подойдет для хранения продуктов. Она может служить в качестве погреба.

Дизайн-проект современной кухни-гостиной с печьюИсточник svoimy-rukami.ru

Недостатки

Санузел не отапливается. Холодная ванная или туалет могут причинять неудобства.
Коридор не закрывается, а значит часть тепла с кухни будет уходить через входную дверь.

Это основные проекты, вариации которых обычно вмещает в себя каталог зимних домов с русской печкой. Данные постройки имеют свои плюсы и минусы. Необходимо подобрать для себя подходящий вариант. Если постройка будет соответствовать необходимым требованиям, жизнь в ней станет вполне комфортной и экономичной.

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Как работает самотечное отопление двухэтажного дома:

Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

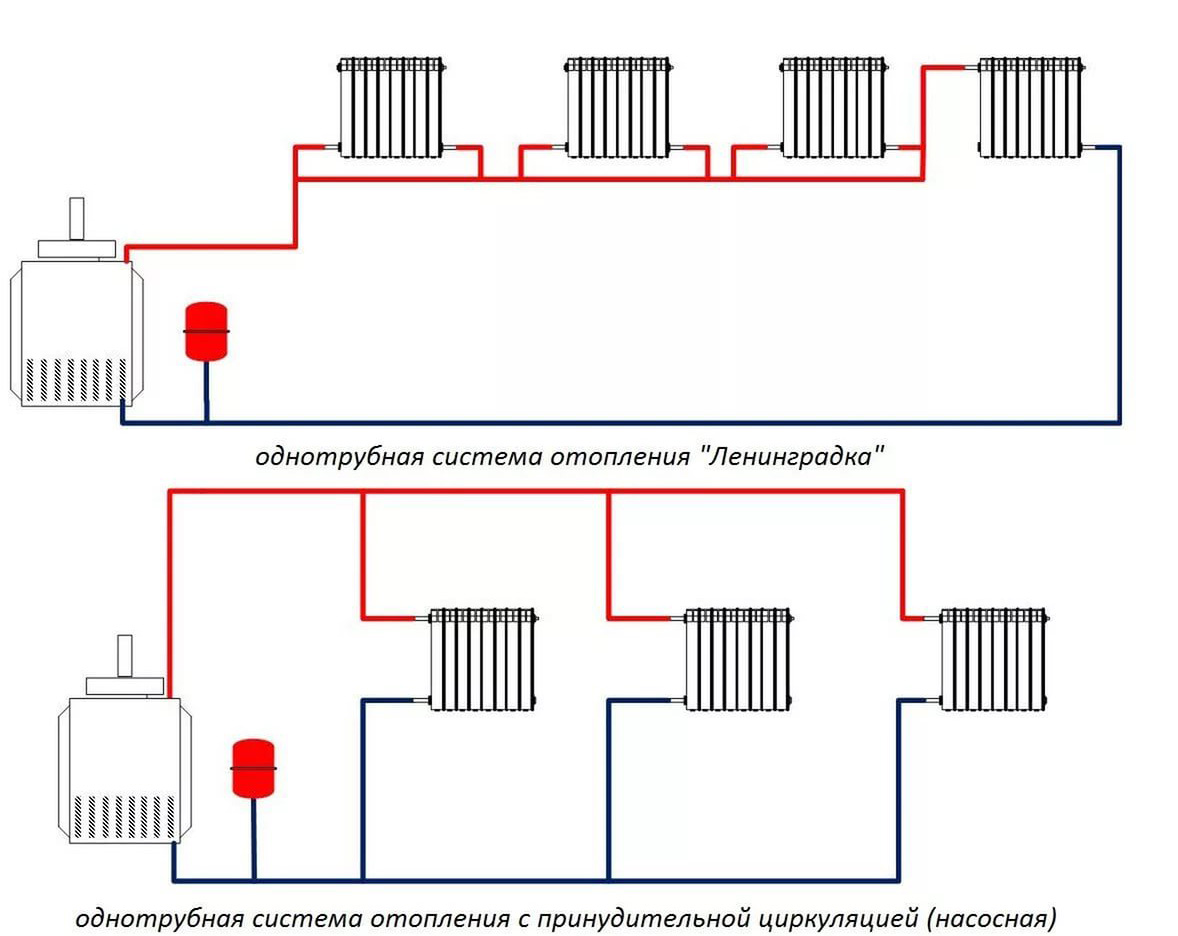

Принципиальная схема самотечной разводки с циркуляционным насосом

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
схема неспособна работать с теплыми полами и в 3-этажном доме;
увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Русская печь с подтопком порядовка и отделка

Создание чертежей

Русская печь с камином является достаточно большой редкостью. Схема, которая будет рассмотрена, сочетает в себе русскую печь с подтопком и камин. В случае, если будет выполнена кладка печи по чертежам, которые прилагаются, печь с легкостью сможет обогреть приблизительно 40-50 квадратных метров пространства для жилья.

Печь построена по системе “двухъярусный колпак” и греется равномерно со всех сторон.

Современная русская теплушка (печь) с подтопком соответствует некоторым бытовым требованиям. На чугунной плите есть возможность готовить самую разнообразную пищу, а в горниле – блюда традиционной русской кухни. В печи достаточно удобно сушить различные плоды, грибы и ягоды.

В данной конструкции предусматривается весьма комфортная лежанка, на которой, в случае, если будут пристроены деревянные полати, может хватить места для двоих взрослых.

Вариант русской печки, в которой имеются арочные перекрытия проемов.

Чертеж содержит фасад русской печки (вариант, в котором имеются арочные перекрытия проемов).

Со стороны плиты в основании печи устраивается ниша-подпечье весьма больших размеров, которая прогревается сверху и с боков. Прежде всего она делается для того, чтобы печь имела большую теплоотдачу – в комнату из нее будет поступать дополнительное количество тепла. В зимний период времени в подобном подпечье наши предки грели молодняк домашних животных.

В дровницах, которые сооружаются по бокам камина, будут храниться щепки для того, чтобы можно было растопить печь. В разных местах массива предусматриваются семь печурок различных размеров, в которых есть возможность достаточно удобно хранить или сушить предметы небольших размеров. Помимо того, печурки украшают печь: вместе с каскадом полок и арок они будут придавать камину нарядный вид.

Если есть желание, некоторые из арок есть возможность заменить прямыми перемычками. Украсить печь может и кладка полок и арок из кирпича другого цвета, либо более интенсивной окраски.

Режимы работы печи

Внешне «Теплушка» почти не отличается от обыкновенной русской печи. за исключением того, что в одном из углов расположен топливник.

Русская теплушка может топиться в двух режимах. При традиционной (по-русски) топке нужно будет убрать заслонку и открыть задвижку. Для того, чтобы перейти во второй режим, при котором будет несколько интенсивней прогреваться горнило, нужно будет открыть задвижки, после чего топочную дверку варочной плиты. При этом одну из задвижек придется закрыть, а заслонкой закрывается горнило. В подобном случае топочная дверка будет выполнять роль поддувальной.

Из горнила дымовые газы через задвижки, которые открыты, будут направляться в дымовую трубу.

Варочная печь может топиться в трех режимах. Дрова нужно сжигать на колосниках топливника. При первом режиме горячие газы дыма через открытые задвижки и хайло будут напрямую поступать в дымовую трубу, при этом нагревая только лишь плиту и кирпичи топочной камеры.

Устье надо закрыть заслонкой, чтобы топочные газы пошли из горнила в нижнюю отопительную камеру печи.

Для того, чтобы теплушка могла переключиться на второй режим, при котором будут прогреваться лежанка и горнило, понадобится открыть одну из задвижек, а другую закрыть. Горнило при этом закрывается заслонкой. Горячие газы дыма изменят свое направление и через окно будут поступать в горнило. После того, как он прогреется, через открытые задвижки газы будут поступать в дымовую трубу.

Для того, чтобы переключиться на третий режим, достаточно просто закрыть задвижку. Горячие газы дыма перед окном изменят свое направление и опустятся в дымообороты нижнего прогрева печки. Пройдя по всему периметру нижнего массива печки и отдав в этом месте тепло, дымовые газы через окно будут поступать в дымовую трубу, после чего через открытую задвижку уйдут в атмосферу. В третьем режиме будут интенсивно прогреваться нижняя часть наружного периметра и ниша-подпечье.

Автономный обогрев

Автономная система для обогрева мансарды предоставляет возможность поддерживать необходимую температуру в течение всего года.

Такая система включает следующие обязательные элементы:

отопительный котел;
дымовую трубу;
воздуховоды;
трубы;
батареи;
циркуляционный насос.

Котел – это сердце автономного отопления мансарды. По желанию владельца он может быть электрическим, газовым, жидко- или твердотопливным, а также комбинированным. Расположение котла, тип топлива, а также способ отвода продуктов сгорания – это те главные вопросы, с которыми нужно определиться перед тем, как провести отопление на мансарду.

Что касается типа циркуляции теплоносителя внутри отопительного контура, то он может быть естественным или принудительным. Как правило, системы с современными котлами дополняют циркуляционными насосами, что делает их энергозависимым. Однако у гравитационных систем также есть ряд существенных ограничений – необходимо соблюдать уклоны, потребуются трубы большого сечения, невозможно регулировать температуру теплоносителя.

Воздушное отопление

В эту категорию мы отнесем все способы обогрева без посредничества теплоносителя — воды, масла, антифриза и любых других. Нагрев воздуха в помещении осуществляется за счет непосредственного контакта с нагревательным элементом.

Булерьян

Печь представляет собой топливник, который опоясан толстыми трубами с открытыми вверх и вниз торцами. Трубы нагреваются и обеспечивают конвективное перемешивание воздуха в комнате.

Их направленность в разные стороны ускоряет процесс. При необходимости обогреть несколько изолированных помещений от булерьяна делается разводка воздуховодов с естественной или принудительной циркуляцией.

Достоинства:

Существующие печи обеспечивает практически полное сгорание топлива за счет того, что ими обеспечивается длительное тление при ограниченном притоке кислорода. Таким образом обеспечивается КПД, недостижимый для традиционных печей-буржуек.
Булерьян не займет много места и не требует собственного помещения. Печь для отопления двух этажей вполне может разместиться в гостиной или столовой. Копоти и запахов не будет.
Разводка воздуховодов обойдется дешевле, чем разводка водяной отопительной системы. Хоть, с учетом необходимой теплоизоляции, и ненамного.

Недостатки:

Воздуховоды практически невозможно проложить после окончания чистового ремонта так, чтобы не испортить эстетику помещения. План отопления двухэтажного дома — и источника тепла, и разводки — придется продумать заранее.
Любое печное отопление двухэтажного дома связано с необходимостью хранить запасы дров, угля, пеллет или торфяных брикетов.

На фото — печь-булерьян в гостиной.

Кирпичная печь

Обычная русская печь обычно имеет весьма внушительные габариты. Она занимает до трети площади дома и вполне в силах отапливать несколько комнат. Понятное дело, однако, что двухэтажные отопительные печи — это несколько более сложные конструкции.

В общем-то, каких-то стандартов в области конструирования кирпичных печей почти нет. Конкретная реализации зависит от размеров помещения, расположения печи, фантазии печника или, как вариант, найденной в интернете порядовки придуманного кем-то другим готового решения.

Типичная отопительная печь на два этажа — это расположенный внизу топливник и колпак или канальный дымоход, делающий несколько витков на втором этаже.

Варианты исполнения могут быть разнообразными. К примеру, достаточно положить на топливник чугунную плиту, проложив под нее для изоляции помещения от продуктов сгорания асбестовый шнур — и получится отопительно-варочная печь на два этажа.

Печь может стоять посреди комнаты или в углу; наконец, при желании можно даже организовать водяное отопление двухэтажного дома с естественной циркуляцией, просто поместив в топливник змеевик.

Достоинство:

В отсутствие газа печное отопление — самый дешевый способ обогрева. Кирпичная печь радует владельцев большой тепловой инерционностью: она обычно протапливается раз в сутки в течение 2-3 часов, остальное же время отдает накопленное тепло.

Недостатки:

Опять-таки потребуется запас топлива, который займет изрядное место во дворе.
Сложить печь так, чтобы через кладку не проступил конденсат, чтобы печь не растрескивалась и не дымила в помещение — это искусство, которое постепенно утрачивается.

Если вы не боитесь экспериментов — можете попробовать выполнить эту работу самостоятельно; но в отсутствие какого-то опыта лучше быть готовым к разнообразным сюрпризам.

Газовые конвектора

Еще один способ, которым с минимальными затратами времени и средств может быть выполнено воздушное отопление частного двухэтажного дома своими руками — монтаж газовых конвекторов.

Каждое устройство представляет собой закрытую горелку с забором воздуха с улицы и отводом туда же продуктов сгорания по коаксиальной трубе. Теплообменник греет воздух в комнате. Устройства могут работать и от магистрального газа, и от баллонного.

Достоинства:

Полная автономность отопления каждого из помещений дома.
Низкая стоимость проекта. Цена каждого конвектора — 4-8 тысяч рублей. С учетом того, что вам не нужен котел и разводка от него, это будет означать ощутимую экономию.

Недостатки:

Магистральный газ, увы, есть не везде.
Монтаж конвекторов возможен только на внешней стене дома.
Сверлить широкие отверстия под коаксиальную трубу в, к примеру, железобетоне — то еще удовольствие.

— смотрите здесь.

Как выбрать печь для отопления двух этажей

Прежде всего, при выборе возможных вариантов приборов для обогрева особняка необходимо определиться с типом топлива, которое планируется использовать для отопления. Печь для двухэтажного дома с традиционным для данного региона топливом позволит стать абсолютно энергонезависимыми. Теперь не нужно будет не считать кубометры газа, ни киловатты, а сама печь даст возможность комфортно провести весь отопительный сезон.

Двухэтажная печь дает возможность обеспечить помещение теплом с наименьшими затратами. Да и еще с определенным комфортом – топка у такого сооружения находится внизу, на первом этаже. Это значит, что нет нужды постоянно таскать вязанки дров или ведра с углем на второй этаж. Да и поддерживать комфортную температуру теперь становится намного проще – и для первого, и для второго этажа можно установить свой режим обогрева, просто перекрыв задвижку.

Для строительства выбирается проект в зависимости от объема помещения и индивидуальных предпочтений владельцев, это может быть:

Двухэтажная печь с варочной поверхностью;
Печь-камин с открытой топкой;
Печь с топливником на две стороны;
Постройка для топки дровами, углем или другим видом твердого топлива.

Используемые материалы и инструменты для возведения печи на два этажа

Строительство такого сложного сооружения требует специфических знаний, навыков и опыта. Для возведения функциональной и эффективной печи на 2 этажа в частном доме понадобятся следующие материалы:

кирпич огнеупорный и ординарный полнотелый (красный);
глина шамотная огнестойкая;
песок карьерный, просеянный и промытый;
цемент марки не ниже 500;
чугунные дверцы: большая — для топки, малая — для поддувала;
колосники от 4 до 10 штук в зависимости от размеров топки;
плита чугунная цельнолитая или с отверстиями;
вьюшки и заслонки для перекрытия потоков в дымоходах.
металлический уголок равнополочный со стороной 50-60 мм;
жестяной колпак для установки над трубой дымохода на крыше;
стальная проволока;
листы асбестовые.

Для строительства печи, которая будет отапливать оба этажа частного дома одновременно, потребуются следующие инструменты и приспособления:

бетономешалка или емкости для приготовления растворов — большая и малая;
инвентарь: лопаты штыковые и совковые, ведра для воды и раствора;
инструмент: молоток каменщика, мастерок, дрель электрическая с насадкой для перемешивания растворов, уровень и отвес.

Расчет необходимого количества материалов осуществляется исходя из проектных размеров печи с небольшим запасом в 5-10%. Так, часть кирпича даже у опытного мастера приходит в негодность в результате раскалывания в процессе кладки, часть оказывается дефектной изначально.
