Топ-12 лучших электрических теплых полов

Рассчитаем мощность электрического теплого пола

Перед проведением расчёта мощности тёплого электрического пола (греющего кабеля, мат, инфракрасной системы), нужно узнать — выдержит ли дополнительную нагрузку сеть, и сделать проект. Так же решить, будет он:

основной — 150 — 220 Вт/м2;
дополнительный — 110 — 150.

Рекомендовано устанавливать тёплый пол при потерях тепла не более 100 Вт на м2. Если показатель больше, то необходима дополнительная система отопления.

Все электрические полы, кроме саморегулирующегося греющего кабеля, не укладываются под тяжёлой мебелью, так как данные системы боятся перегрева.

Поэтому, как и при водяном обогреве, чтобы вычислить мощность устройства надо сначала составить план расстановки мебели. То есть, надо рассчитать площадь, которая будет обогреваться.

Вообще, правильно рассчитывать мощность системы не по площади, а по объёму, так как для обогрева большего количества воздуха требуется больше энергии.

На выбор теплоотдачи электрополов, так же влияют теплопотери. Этот довольно сложные вычисления, поэтому можно воспользоваться таблицами, которые имеются в специализированной литературе или в интернете. Конечно указанные там значения усреднённые.

Мощность электрического тёплого пола на 1 м2 производители указывают на маркировке. Это выглядит так: 220v/50-60hz/50см/55w, то есть работает пол при напряжении 220 Вт, а с каждого квадрата отдаёт 55 Вт тепла. Если используется греющий резистивный кабель, то у него производительность небольшая, и увеличить её до 200 Вт на м2 можно путём сокращения ширины витков.

Произведём расчёт на примере вычисления максимальной мощности инфракрасного тёплого пола. Берём размер обогреваемой площади, которую мы определили выше — 12 м2, и стандартную плёнку с напряжением 220 Вт на 1 м2.

В итоге мы получаем, что для нашей комнаты потребуется плёночный тёплый пол с общей мощностью 2640 Вт.

Расчет мощности

Сначала необходимо определить будет ли одножильный или двужильный теплый пол служить в качестве основной или вспомогательной системы обогрева, так как именно этим и определяется в первую очередь их выбор. Покажем на примере, как рассчитать тепловые потери в комнате и наиболее соответствующую условиям мощность нагревающих элементов.

Допустим, что для обычной квартиры из двух комнат общий расход тепла с учетом соответствующих коэффициентов сопротивления теплопередачи поверхностей равен 6 кВт.

На заметку
Если расчет проводят для вспомогательной системы учитывается также и мощность и основной.

В среднем для обогрева 10 кв. м жилого помещения должно быть сгенерировано порядка 1 кВт тепла. К примеру, при обогревании основным отоплением на 90%, за счет нагреваемого пола компенсируют недостающие 10%. То есть при наших исходных данных 90% составляет 5,4 кВт и недостает 0,6 кВт, конечно, при условии, что полы прогревают на всей площади квартиры.

Такое положение вещей довольно большая редкость – чаще всего полы с подогревом устанавливают в конкретных помещениях: на кухне, в ванной. Для облегчения расчетов принято использовать усредненные значения мощностей для помещений этого типа:

для кухонного и жилого помещения – 110-150 ватт на кв. м;
для душевой, ванной – 140-150 ватт на кв. м

Еще одним определяющим фактором считается комфортность температуры. Как правило, более усиленный нагрев обеспечивают двужильные модели. Необходимый тепловой микроклимат будет регулироваться в зависимости от времени, необходимого на нагрев пола. Если особых требований к температурному режиму нет, можно использовать одножильную модель.

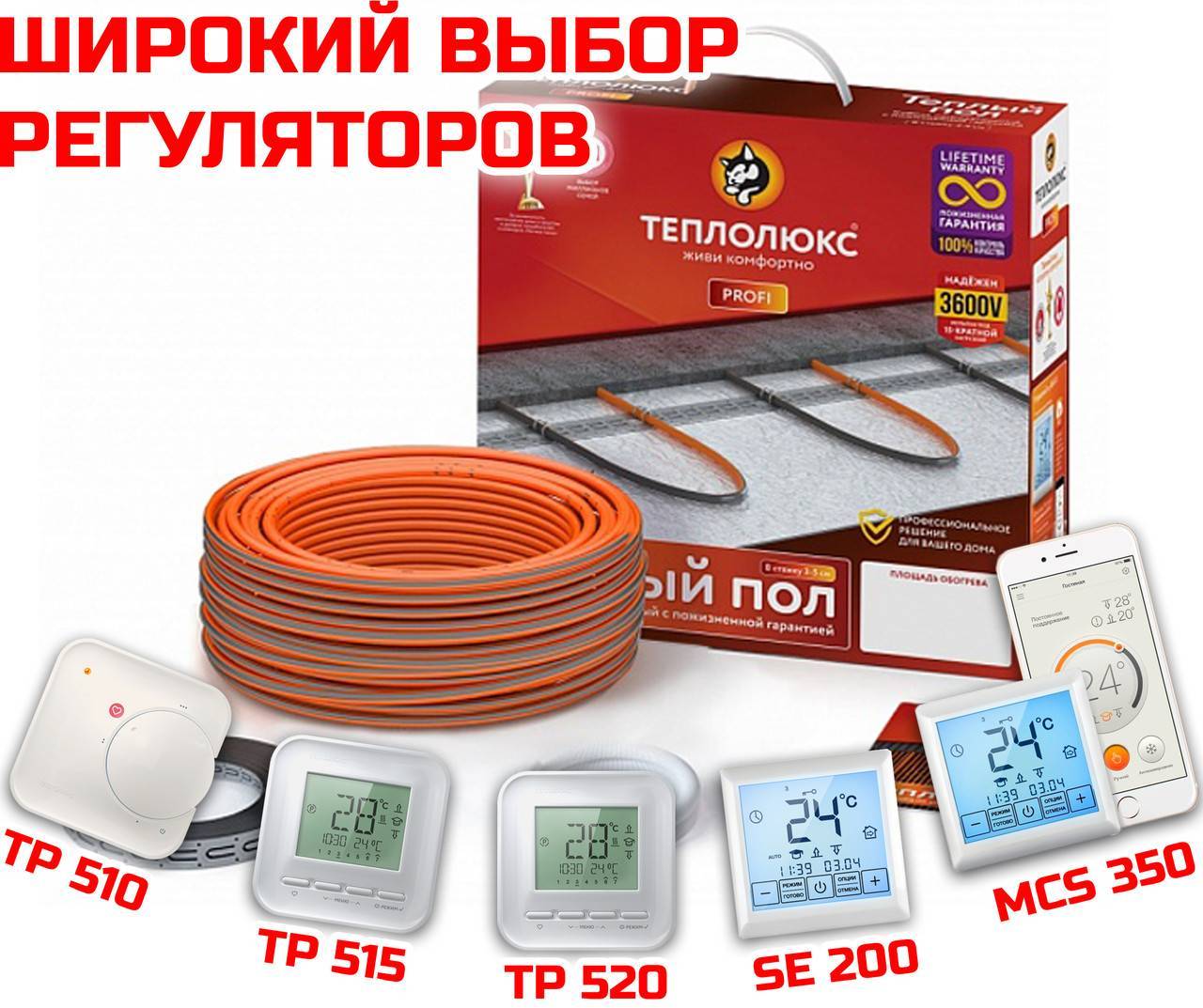

Подключение и настройка терморегуляторов

Терморегулятор, к которому подключаются провода управления и питания должен располагаться в самом доме. Там где тепло и нет большой влажности.

С точки зрения доступа и обслуживания, коридор или прихожая вполне подойдут. Схема подключения терморегулятора подобна той, что используется при монтаже домашних теплых полов.

Подробный процесс с поэтапными картинками для домашних вариантов описан в статье ниже.

Однако для улицы нельзя использовать привычные домашние терморегуляторы. При низкой температуре от – 10С и ниже, они просто ”впадают в кому” и перестают на что-либо реагировать до оттепели.

При этом если вы хотите, чтобы система теплых полов для улицы не включалась автоматически при сильных морозах (в этом случае очень редко идет снег, и смысла топить дорожки и ступеньки нет), тогда вам понадобятся специальные приборы.

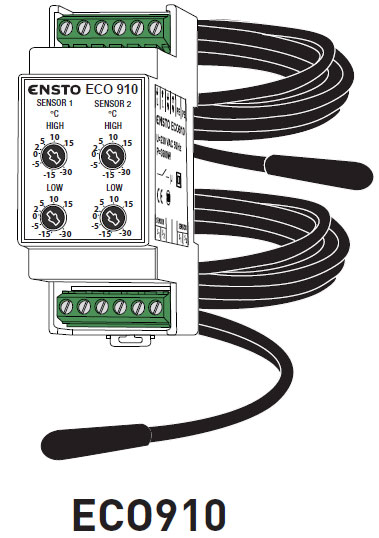

Такие обычно устанавливаются на din-рейку в выносной щиток, а не монтируются в подрозетники.

Правда и у обычных на этот случай имеется выключатель на лицевой поверхности. Просто отщелкиваете его при сильных морозах и ждете оттепели.

Чтобы снег постоянно таял и не превращался в лед, на внешней поверхности ступенек и дорожек, температура постоянно должна поддерживаться в пределах +3 градуса. Казалось именно ее и нужно выставлять на регуляторе.

Однако при этом есть один очень важный нюанс.

На каждый 1см слоя стяжки, плитки или другого материала, который находится над греющим кабелем, следует добавлять дополнительно по 1,5 градуса на терморегуляторе.

То есть, если у вас на ступенях лежит плитка с клеем толщиной в 2см, то вам нужно к выставленным 3-м градусам на терморегуляторе, добавить еще +3С. В итоге температура таяния составит +6 С.

При большей толщине стяжки или плитки, она увеличится еще больше. Это и будет так называемая рабочая температура нагревательной антигололедной системы.

Также широко применяются и двухпозиционные терморегуляторы. Они автоматически запускаются когда температура контролируемой поверхности находится между двух заранее выставленных величин. Причем один из порогов (плюсовой), может быть задан жестко заводскими настройками.

Можно конечно управлять всей системой и обычным автоматом. Только никакой экономии и комфорта в этом случае уже не получится. Уснули вечером в одну погоду, проснулись утром в другую, а все ступеньки заснежены или во льду.

Питающие провода 220В подключаются в щитовой через УЗО с током утечки более 30мА.

Простейшую условную схему подключения системы антиобледенения крыльца и дорожек можно представить следующим образом.

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

S представляет площадь участка;
N обозначает шаг укладки;
1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

предположим, площадь участка равна 16 м2;
расстояние от коллектора до пола – 3,5 м;
шаг укладки равен 0,15 м;
следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм	Расход трубы на 1 м2, м. п.
100	10
150	6,7
200	5
250	4
300	3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

высокая температура не должна повредить покрытие пола;
подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

15кПа – давление насоса, обеспечивающего эффективный обогрев;
длина труб равна 85 м;
теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

D обозначает диаметр трубы для теплого пола;
L – метраж длины изделия;
p – давление насоса;
G – расход воды, которая циркулирует в трубах (описывается в документации);
D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

При шаге 15 см количество м2 для площади участка не превышает 12;
шаг 20 см подходит для 16 м2;
шаг 25 см – 20 м2;
30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Соотношение тепла и теплопотерь

Сколько тепла должен давать теплый пол, чтобы отопить дом? Это зависит от теплопотерь дома. А они всегда есть, нулевых теплопотерь не бывает. Тепло уходит и в оконные, и и в дверные конструкции, и сквозь стены, и в потолок.

Чем лучше утеплен дом, чем более качественные материалы и продвинутые технологии использовались, тем меньше будут теплопотери, и тем выше вероятность, что теплый пол сможет компенсировать их в холодное время года.

Количество тепла от теплого пола должно быть больше или равно теплопотерям.

Температура поверхности теплого пола не должна превышать определенные показатели. Мы собрали их в таблицу, с указанием регламентирующего документа.

На практике поверхность теплого пола до 29 градусов нагревают в помещениях с временным прибыванием людей, в ванных комнатах и пр.

С такой проблемой сталкиваются многие, в том числе, пользователь FORUMHOUSE с ником Shurigin.

Shurigin

Участник FORUMHOUSE

Практическое использование теплого пола оказалось не совсем комфортным. Складывается ощущение отечности ног. В ванной еще куда ни шло, там меньше всего времени проводишь, а вот на кухне это ощущение заметно усиливается.

Многое зависит и от того, из какого материала выполнено напольное покрытие. Проводились подсчеты для совершенно идентичных помещений, но с разными типами напольного покрытия. Типы покрытий приведены в порядке возрастания требуемой температуры поверхности теплого пола для отопления помещения:

паркет
керамическая плитка
линолеум
ламинат

Инструкция по подключению котла к теплому полу

Шаг 1. Согласно правилам монтажа системы теплого пола, черновое покрытие закрывается слоем теплоизоляции, гидроизоляции, армирующей сеткой, к которой прикручиваются трубы для теплоносителя по схеме.

Монтаж теплого пола

Шаг 2. На предназначенное ему место устанавливается электрокотел.

Установленный электрический котел

Шаг 3. Все трубы для теплоносителя подводятся к котлу.

Трубы подведены к котлу

Шаг 4. Производится установка распределительного коллектора и подсоединение к нему всех труб для теплоносителя и котла.

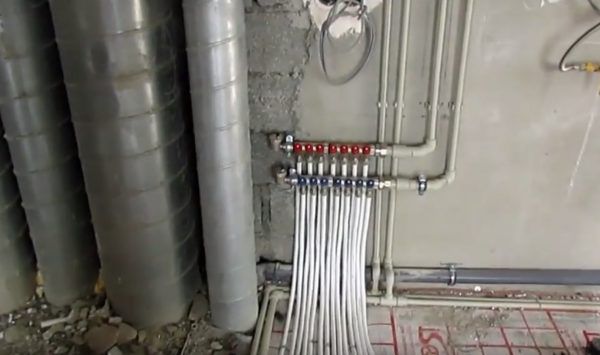

Трубы подключены к распределительному коллектору

После этого путем заливки теплоносителя проверяется герметичность системы, а затем теплые полы заливаются цементной смесью (при этом теплоноситель должен находиться внутри труб). После высыхания стяжки системой подогрева можно пользоваться.

Видео – Подключение теплого пола к системе отопления

https://youtube.com/watch?v=CXuPAY6sIsw

Установка отопительного котла – порой единственная возможность обеспечить подогрев полов в доме. Оборудование, хоть и недешевое, все же стоящее своих денег, ведь именно оно обеспечит комфорт и уют в вашем доме.

Как рассчитать теплый пол электрический

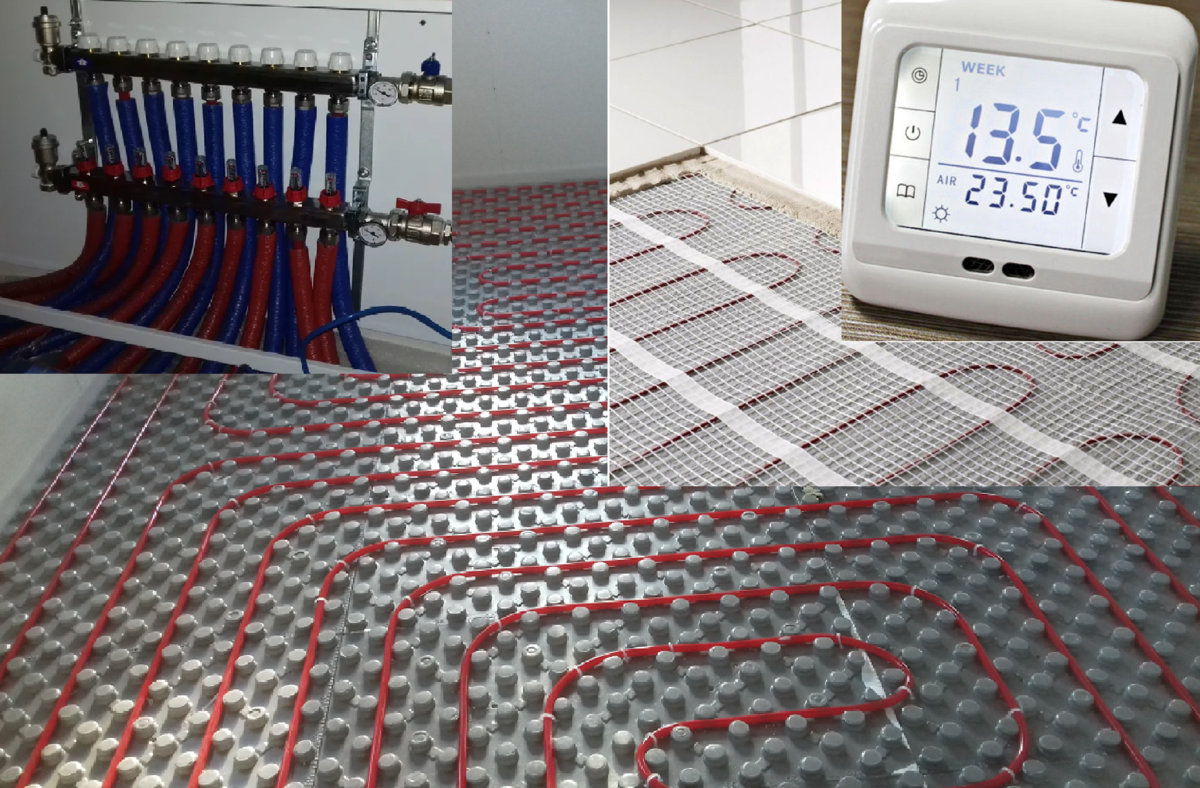

В целом, система подогрева пола состоит из нескольких элементов. Это терморегулятор, который помогает управлять уровнем нагрева полов, термодатчик, следящий за тем, насколько нагреты полы, нагревательный элемент, а также силовой кабель для подключения к электросети всего этого оборудования.

Терморегулятор обычно устанавливается на стену, к нему подключаются все провода. Сам теплый пол, а также термодатчик обустраиваются под напольным покрытием (в стяжку или же на ее поверхности в зависимости от типа системы – нагревательный мат, ИК пленка или кабель нагревательный).

Сенсорный программируемый терморегулятор

Для обустройства кабельного обогрева используется одно- или двужильный кабель. Первый является самым простым, но при этом сложным в работе, хоть и дешевым. Рассчитать все параметры для него будет довольно сложно, так как оба конца кабеля нужно выводить в одно место. Да и электромагнитное поле от него образуется обширное.

Двужильный кабель для теплого пола

Проще купить двужильный кабель, который, хоть и стоит немного дороже, все же за счет особого расположения проводов прост в установке и работе.

Формулы расчета для электропола

Определить мощность системы теплого электропола просто. Для этого мощность 1 м2 выбранной системы достаточно умножить на площадь, которую он будет обогревать. Кстати, в приобретаемом комплекте уже отмерено и отмечено количество используемого кабеля. Расстояние между витками проводов должно быть 5-20 см. Точно его вычислить можно по формуле h = Sх100/L, где h – искомое значение ширины шага, L – длина кабеля, а S – площадь комнаты.

Рассчитываем электрический теплый пол

Общие сведения по результатам расчетов

1. Общий тепловой поток — Количество выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.

2. Тепловой поток по направлению вверх — Количество выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.

3. Тепловой поток по направлению вниз — Количество «теряемого» тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).

4. Суммарный удельный тепловой поток — Общее количество тепла, выделяемого системой ТП с 1 квадратного метра.

5. Суммарный тепловой поток на погонный метр — Общее количество тепла, выделяемого системой ТП с 1 погонного метра трубы.

6. Средняя температура теплоносителя — Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.

7. Максимальная температура пола — Максимальная температура поверхности пола по оси нагревательного элемента.

8. Минимальная температура пола — Минимальная температура поверхности пола по оси между трубами ТП.

9. Средняя температура пола — Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.

10. Длина трубы — Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.

11. Тепловая нагрузка на трубу — Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.

12. Расход теплоносителя — Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.

13. Скорость движения теплоносителя — Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.

14. Линейные потери давления — Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000 Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.

15. Общий объем теплоносителя — Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.

Смежные нормативные документы:

СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха»
СП 29.13330.2011 «Полы»
СП 71.13330.2017 «Изоляционные и отделочные покрытия»
СП 41-102-98 «Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб»
СП 41-109-2005 «Проектирование и монтаж внутренних систем водоснабжения и отопления зданий с использованием труб из «сшитого» полиэтилена»

Расчет тепловых потерь

Обычно системы теплого пола оснований не выступают в качестве единственного источника обогрева помещений, однако некоторые именно так и планируют отапливать дом

Но перед принятием этого инженерного решения важно убедиться, можно ли вообще конкретное помещение обогреть только таким образом

Электрический теплый пол

Если в период использования системы потери тепла не превышают 100 Вт/м2, то системы подогрева полов будет вполне достаточно для прогрева комнаты. Однако произвести расчеты, чтобы получить нужные данные, самостоятельно довольно сложно, так как используются сложные формулы. Так что рекомендуется воспользоваться онлайн-калькулятором расчета тепловых потерь помещения. В случае если потери тепла выходят больше 100 Вт/м2, то теплоизоляцию помещения нужно улучшать либо обустраивать дополнительную систему обогрева.

Как подсчитать шаг водяной трубы и ее длину

Одним из важных элементов при монтаже водяных полов является шаг трубы. Водяной отопительный контур укладывается только на основании проектных данных и с учетом сделанных расчетов. Здесь срабатывают четкие правила и стандарты:

краевые зоны – шаг равен 10 см;
остальные зоны шаг трубы варьируется с разностью в 5 см, т.е. другими словами 15, 20 и 25 см. Но не более 30 см.

Наибольшие тепловые потери происходят в местах расположения окон и дверей. Труба, которая укладывается на пол, должны располагаться на расстоянии 20-25 см от стены. Шаг, который используется для укладки трубы, варьируется в пределах 15-30 см. Определиться заранее, какой шаг будет лучше в каждом конкретной случае, можно только имея под рукой трубу. Ее диаметр и тип материала является в данном случае ключевым.

Длина отопительной водяного контура рассчитывается по простой формуле: L = S/N х 1,1

S – это площадь помещения, в котором предполагается уложить трубопровод;

N – это шаг при монтаже трубы;

1,1 – это запас трубы с учетом поворотов.

Получив результат, добавьте к нему 2 метра трубы, необходимые на подводку водяного контура к коллектору, на подключение подачи и обратки.

Критерии подбора котла

К сожалению, специально предназначенных котлов, к которым может быть подсоединена система теплого пола, нет. Есть, конечно, модели, в технических паспортах которых указано, что они могут работать в этом режиме, но в целом это лишь одна из функций оборудования.

Выбираем электрокотел

Выбор оборудования для подогрева полов должен производиться по нескольким критериям:

возможность регулировки подогрева теплоносителя и полов;
мощность агрегата;
вид топлива;
совместимость с системой подогрева пола;
высокая эффективность;
простота в использовании, ремонте, обслуживании;
система безопасности;
производитель;
простота монтажа.

Как выбрать электрический котел

Топливо каждый должен выбирать то, которое будет наиболее выгодным. В одних регионах дешевле всего осуществлять обогрев при помощи электричества, в других – газом.

Пошаговый план монтажа

Итак, монтаж греющего кабеля состоит из нескольких этапов:

Подготовка основания. На черновом полу должна быть залита цементно-песчаная стяжка, толщина которой составляет не менее 3 см. Для прокладки провода, соединяющего терморегулятор с системой, придется проштробить канал, диаметр которого составляет 2 см.
Монтаж теплоотражающей подложки.
Укладка арматурной сетки, к которой будет крепиться кабель. Если этот этап будет опущен, то крепить провод нужно будет на монтажной ленте. Нельзя забывать, что изделие не укладывается под мебель.
Укладка провода.
Монтаж теплодатчика. Он помещается в специальную гофрированную трубку и укладывается в предварительно проделанной штробе.
Заливка цементной стяжки. Она должна иметь небольшую толщину, всего 4 см. После того, как термический кабель будет скрыт под раствором, необходимо произвести проверку его работоспособности: омическое сопротивление и сопротивление изоляции. Укладку напольного покрытия можно осуществлять только после того, как раствор хорошо высохнет – не ранее, чем через месяц.

Вот и все особенности выбора и монтажа греющего кабеля для теплого пола. В любом случае перед работой нужно рассмотреть все нюансы укладки. И напоследок, видео выполнения монтажа с подробными комментариями:

Как рассчитать электрический теплый пол – советы эксперта

Теплый пол в доме – это залог здоровья всей семьи. На сегодняшний день существует огромнейшее разнообразие видов подогрева. Самым эффективным и популярным является электрический подогрев полов, который легко рассчитывается и монтируется. Этот способ очень простой и экономичный в использовании, принцип его работы заключается в подогреве пола от специального греющего кабеля, который располагают под поверхностью пола при монтаже.

Греющее устройство размещается таким образом, что вся поверхность получает одинаковое количество тепла, а у хозяина есть возможность регулировать мощность обогрева. Сегодня у вас есть возможность узнать о том, как рассчитать теплый пол, совершить его монтаж и подготовить необходимые материалы.

Заключение

В заключение анализа рейтинга ТОП-12 лучших теплых электрических полов рассмотрим модели, занимающие лидирующие позиции в каждой группе

Это позволит покупателям обратить внимание на характерные особенности товара и определиться с выбором тех или иных типов теплых полов

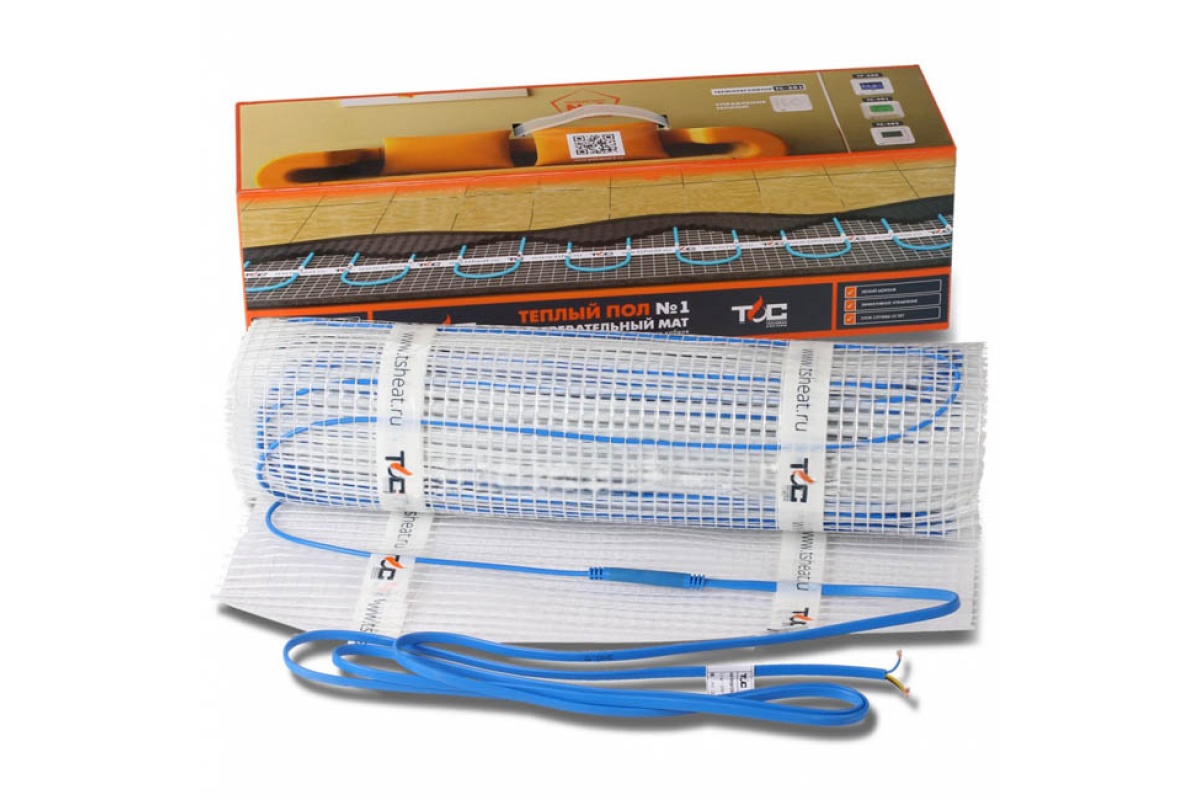

В группе товаров, относящихся к нагревательным матам первое место принадлежит модели Tropix МНН-480 от фирмы Теплолюкс. Это проверенный и надёжный вариант с необычайно лёгким монтажом и очень большим сроком эксплуатации.

Если говорить о греющих кабелях, безусловным лидером является модель Warmstad WSS-400. Этот кабель имеет оптимальное сочетание цены и качества, при этом он соответствует всем требованиям безопасности, удобен в монтаже и не вызывает проблем при эксплуатации.

Среди инфракрасных плёнок лучшим товаром можно назвать модель GOLD 230 от бренда Caleo. Пленка является лучшим решением на рынке, поскольку имеет относительно высокое значение удельной мощности при высоком коэффициенте полезного действия. Кроме того, используемые при её производстве технологии обеспечивают максимальный уровень безопасности и комфорта.
