Выбираем и устанавливаем диффузор в систему вентиляции

Сопла для систем вентиляции: сфера применения и рекомендации по установке

Сопла — это специфические воздухораспределители, задачей которых является подача больших объёмов воздуха на большие расстояния. Подобно диффузорам они имеют специально спрофилированную поверхность, но её задачей является не скорейшее раскрытие струи и снижение дальнобойкости, а наоборот — формирование узконаправленной струи с высокой дальнобойкостью.

Сопловые воздухораспределители применяются на складах, в производственных зданиях, гипермаркетах и на других объектах с высокими потолками в составе систем вентиляции и воздушного отопления.

Как правило, сопла устанавливаются непосредственно на магистральном воздуховоде подобно тройникам. После установки сопла рекомендуется уменьшить диаметр магистрального воздуховода. Такое решение позволяет улучшить работу сопла. Впрочем, решение обосновано и с чисто вентиляционной точки зрения. Так как через сопло подается значительный расход воздуха, то расход воздуха в магистральном воздуховоде после сопла снизится, а, значит, имеет смысл снизить и диаметр этого воздуховода.

Кстати, в помещениях большой площади иначе, кроме как при помощи сопел и диффузоров, обеспечить воздухообмен практически невозможно. Действительно, настенные решётки способны обслужить только прилегающую к стене площадь. Предположим, метров 5-7. Но как быть в помещении, длина и ширина которого превышает 15 метров? Например, в торговом зале, в холле, в галерее. Единственный выход — применение потолочных воздухораспределителей.

Какие именно воздухораспределители в этом случае применить — сопла или диффузоры — зависит от высоты прокладки воздуховода и температуры подаваемого воздуха. Если высота ниже 5-6 метров, то, вероятнее всего, наилучшим решением будет применение диффузоров, если выше, то лучше предусмотреть сопла. Однако если речь идет о системе кондиционирования с подачей холодного воздуха, то и во втором случае лучше предусмотреть диффузоры — холодный воздух, будучи более тяжелым, в любом случае опустится под действием сил гравитации.

Установка анемостатов

Монтаж анемостата может выполняться в гипсокартонную конструкцию потолка (иногда монтируют и в стену). Удобнее всего это делать с помощью гибкого воздуховода, который подводится к основной вентиляционной трубе, которая скрывается гипсокартоном. Для гибких воздуховодом берут воздухораспределитель с фланцами (это серии А…ВРф либо АМ….ВРф).

Установка анемостатов должна проводиться на этапе строительства либо капитального ремонта, поскольку гипсокартонная конструкция должна быть разобрана — чтобы можно было проложить воздуховод к отверстию.

1. Этапы монтажа следующие:
2. От основного вентиляционного канала к нужному месту в потолке (стене) проводится гибкий воздуховод.
3. В выбранном месте в гипсокартоне сверлится круглое отверстие соответствующего воздуховоду диаметра.
4. По диаметру воздуховода, который нужно прикрыть, выбирается модель. Если воздуховод диаметром 125, значит и анемостат берем диаметром 125.
5. В пристыкованный к отверстию воздуховод вставляется труба (патрубок) анемостата.
6. Круг, который остался снаружи (со стороны комнаты), крепится к гипсокартонному листу саморезами либо с помощью жидких гвоздей.

После этого можно заниматься дальнейшим ремонтом и отделкой в помещении, место для монтажа анемостата подготовлено, и гипсокартонную конструкцию можно доделывать.

Но нужно еще учитывать, что внутрь вентиляционного канала может попасть строительный мусор и строительная пыль, поэтому нужно подумать, чем закрыть получившееся отверстие (куда мы планировали монтировать анемостат).

Ниже фото примера монтажа анемостатов.

• Когда все отделочные работы завершены, то нужно:
• Установить внутрь корпуса (трубы) анемостата опорную часть, на которую крепится винт с тарелкой. Эта же опорная часть соединяется с декоративным кругом, который прикрывает монтажный круг с саморезами. Устанавливается она внутрь трубы, в специальные пазы.
• В установленную опорную часть вкручивается винт с тарелкой.
• После этого можно регулировать количество поступающего (или удаляемого) воздуха, вращая винт по или против часовой стрелки.

Назначение анемостата

С учетом функциональности приточно-вытяжной диффузор можно использовать в следующих системах:

• воздушное отопление;
• кондиционирование воздуха;
• вентиляция.

Использование устройства в ванной

Установка устанавливается не только в жилых помещениях, но и в крупных торговых центрах, общественных зданиях и производственных цехах. С учетом особенностей объекта и места установки устройство может выполнять несколько функций:

• регулировать количество подаваемого в комнату кислорода;
• распределять воздушные массы;
• закрыть отверстие воздуховода.

Если рассматривать функцию распределения кислорода, то в топливных системах он действует более эффективно. Благодаря пластинчатой ​​форме можно направлять воздушные массы по поверхности стены, а не в определенном месте. Вентиляционные диффузоры обеспечивают аэродинамическую конвекцию и исключают возможность сильных воздушных потоков в помещении.

Использование устройства в офисе

Применение устройства в производстве

Использование устройства в комнате

Что это такое?

Анемостат является конечным компонентом в некоторых вентиляционных системах. Его функция такая же, как у пластиковой решетки или диффузора. Однако у такого варианта присутствуют некоторые отличия, которые делают его лучше.

Конструкция может устанавливаться дома или на производственных участках. Также допускается монтаж в системе отопления или кондиционирования воздушного потока. Изделие способно решить 3 главные задачи, которые необходимы для организации правильной вентиляционной системы.

• Предотвращение попадания насекомых и пыли с внешней стороны;
• Регулировка объема воздуха, который проходит через вытяжные каналы;
• Равномерное распределение воздушного потока.

Устройство оборудования

В конструкции прибора ничего сложного нет. Большая часть анемостатов состоит из стандартных элементов:

• Корпус, который чаще изготавливается из пластика;
• Установочного фланца;
• Специальные распорки с регулировочным винтом;
• Диск.

Внешняя часть устройства имеет форму небольшой трубы. В систему его монтируют таким образом, чтобы с внутренней стороны помещения был виден установочный фланец. Чтобы добиться максимально плотной фиксации, используются саморезы.

Внутри трубы размещается распорка, на которую устанавливают регулировочный элемент. На конце винта, который обращен во внутреннюю часть комнаты, присутствует круглый щит (диск). Его можно свободно перемещать внутри трубы воздушного распределителя.

Если круглый щит выдвигается, то зазор увеличивается, отчего пропускная щель становится больше, а воздушный поток усиливается. В обратном случае, когда диск задвинут, поток становится меньше. Кроме такого исполнения, в магазинах продаются приточные анемостаты, они оснащены двумя круглыми элементами. Благодаря такому решению, распределение воздушного потока становится лучше, но по факту это не является решающим преимуществом.

Отличия анемостата от диффузора

Большая часть покупателей могут не отличить один элемент от другого. Потому что по внешнему исполнению большая часть продукции одинакова. Но присутствует существенное отличие: при помощи анемостата человек способен регулировать интенсивность потока воздуха, который идет через него. Второй прибор обладает только фиксированным наклоном ламелей. Конечно, благодаря этому увеличивается пропускная способность, но подойдет это не всем.

Также, существует некоторое отличие по внешним признакам. Форма анемостатов может быть только круглой, а вот диффузоры продаются еще и в квадратном виде. Поэтому отличить их не так сложно.

Для чего применяется и принцип работы

Достаточно много требований предъявляется к системе вентиляции, устанавливаемой в дом или квартиру. Одним из тех приспособлений, которые делают атмосферу в помещении комфортной, является диффузор вентиляционный. В таблице указаны все характерные функции для такого приспособления.

Устранение сквозняков	Когда воздушный поток при поступлении в комнату образует единую струю, то это сулит появлением сильных сквозняков, которые не очень хорошо сказываются на здоровье, особенно тех, кто не обладает сильной иммунной системой. Такое явление может устранить вентиляционный дефлектор, который обеспечивает расхождение воздуха и поток рассеивается.
Распределение воздушных потоков	Проветривание также становится более эффективным благодаря диффузору вентиляционному. Минусом проветривания в помещениях, не оснащенных диффузором, является то, что проветрить можно только определенную часть помещения, по которой проходят воздушные потоки, потому как поступление воздуха струйное. При помощи диффузора можно сделать так, чтобы струя рассеивалась, и воздух распределялся равномерно по всему объему воздушного пространства в комнате. Происходить это может несколькими способами, в основном популярны модели, имеющие рассеивающий тип принцип работы или же работающие по принципу завихрения. Такое устройство как вентиляционный дефлектор способны снизить скорость, с которой воздушные массы проходят по гибкому воздуховоду, либо усиливать скорость после попадания в вытяжку.
Модернизация вытяжки	Помогает рассеять воздушные потоки вентиляционный диффузор и в случае встраивания его в систему вентиляции, характерной вытяжным типом. Без диффузора такая конструкция, несмотря на то, что создает разряжение воздушных масс, все равно образует струи из воздуха, которые неблагоприятны для атмосферы в помещении. При чем, от того, насколько сильно изменилась направленность потока воздуха, зависит количество, которое может поступить в вытяжное отверстие. Чем больше изменение потока, тем меньшее количество воздушных масс будет проходить в вентиляцию. Диффузор справляется и с этой задачей.
Контроль над процессом	Установка диффузора предполагает возможность осуществлять контроль над потоками воздуха, которые поступают в помещение или выходят из него, настроив при помощи специального пульта работу диффузора. Такая функция обеспечивает дополнительный комфорт и предотвращает появления сквозняков или некачественного проветривания. Плюс ко всему устройство устраняет шумы, которые могут издаваться из-за сильных воздушных масс, которые «гуляют» по помещению.

Такое устройство в основном представлено конструкцию, которая имеет различную форму (такую можно выбрать в зависимости от желаний и необходимости), материал также может варьировать, и в дополнение оснащено специальным прокладочным материалом из резины, которая обеспечивает герметичность. В случае если диффузор вентиляционный приобретается приточного типа, то его конструкция оснащена воздухонаправляющим кольцом и крыльчаткой. Некоторые элементы конструкции и функционал зависят от разновидности диффузора вентиляционного.

Основные производители анемостатов

На российском рынке есть три крупные компании, которые выпускают анемостаты. К ним относятся «Вентс», «Эра» и «СистемЕйр». Фирма «Вентс» была основана в 90-х годах 20 века. Под этой маркой выпускается оборудование для вентиляции и кондиционирования по всему миру.

Компания «Эра» выпускает вентиляционные решетки, диффузоры и анемостаты. Предприятие было основано в 1997 году. Продукция компании «Эра» реализуется в 85 регионах России.

Компания «СистемЕйр» начала свою деятельность в Швеции в 1974 году. На сегодняшний день организация включает в себя 56 компаний. Реализация вентиляционной продукции осуществляется в 45 странах мира, включая Россию.

Анемостаты фирмы «Вентс»

Модели анемостатов фирмы «Вентс»выпускаются в шести линиях в зависимости от их размеров и используемого материала:

• А-ВР;
• А-ПР;
• А-ВРФ;
• А-ПРФ;
• АМ-ВРФ-Н;
• АМ-ВРФ.

А-ВР включает в себя как пластиковые, так и металлические анемостаты. Это модели средней ценовой категории. Анемостаты линии А-ВР выпускаются диаметром от 8 до 20 см.

А-ПР – это линия приточных анемостатов. Выпускаются модели с двумя тарелками.

Модели А-ВРФ являются комбинированными устройствами. Они подойдут как для притока свежего воздуха в помещение, так и для вытягивания неприятных запахов. Под этой линейкой выпускают как небольшие, так и крупногабаритные анемостаты в 20 см диаметром.

А-ПРФ – это серия анемостатов приточного типа. Они подойдут для установки на широкое вентиляционное отверстие диаметром от 15 до 20 см.

Под линией АМ-ВРФ-Н выпускаются приточные модели различных размеров. Все они выполнены из нержавеющей стали.

Модели АМ-ВРФ встречаются как приточного, так и вытяжного типа. Диаметр анемостатов может быть от 10 до 20 см. Все модели выполнены из стали со специальным укрепляющим полимерным слоем.

Анемостат “Вентс” А 100 ВР

Анемостаты от фирмы «Эра»

Компания «Эра» выпускает несколько линий популярных моделей анемостатов: АПП, АПВП и АВП.

Модели приточного типа можно приобрести в линейке АПП. Это устройство с интересным дизайном в виде четырехугольника. Тарелка вогнута по направлению к вентиляционному отверстию.

АПВП – это комбинированные устройства приточно-вытяжного типа. Они включают в себя несколько дисков, внешний из которых имеет выпуклую форму. Выпускаются в нескольких диаметрах, распространены размеры с диаметром тарелки в 12,5 и 16 см.

Анемостат AN125 приточно-вытяжной “ЭРА” из белого пластика

Линия АВП представляет собой вытяжной тип анемостатов. Можно приобрести устройство в одном из трех размеров: с диаметром в 10, 12,5 или 16 см.

Анемостаты группы компаний «СистемЭйр»

«СистемЭйр» предлагает анемостаты из металла и пластика. Они могут быть как приточного/вытяжного типа, так и комбинированными.

Приточные анемостаты из пластика представлены линией BALANCE-S. Она включает в себя три модели устройств диаметром в 10, 12,5 и 16 см.

BALANCE-Е является линией вытяжных пластиковых анемостатов. Размерный ряд такой же, как и у приточной линии, кроме наличия большого устройства диаметром в 20 см.

Приточный анемостат «СистемЭйр»

Металлические приточные анемостаты являются одними из самых популярных в ассортименте «СистемЭйр». Размерный ряд устройств включает в себя небольшие модели диаметром в 8 см, а также нестандартные устройства для вентиляционного отверстия в 15 см. Дизайн также отличается от других торговых марок. Анемостаты BOR имеют сходство с выпуклой прямоугольной решеткой. А ELEGANT предлагает устройства в непривычном черном цвете.

Металлические вытяжные устройства выполнены в классическом дизайне и представлены в шести размерных рядах. Они подходят для вентиляционных отверстий крупного диаметра.

Комбинированные анемостаты представлены четырьмя моделями: OVE, OVR, OVX и VTK. Модель OVX выполнена в виде узкого прямоугольника. VTK является саморегулирующимся анемостатом более сложной конструкции, чем другие модели.

Анемостаты являются отличной альтернативой диффузорам и решеткам на вентиляционных отверстиях. Появляется возможность регулировки воздушного потока, что сделает воздух в помещении более комфортным.

Виды диффузоров

В магазине или компании, занимающейся продажей вентиляционного оборудования, вам предложат на выбор большое количество диффузоров разного внешнего вида и материалов. С материалами определиться более-менее просто – выбирайте то, что вам больше нравится, или то, что лучше всего подходит для условий эксплуатации. Если вентиляционные каналы металлические, логично (хотя и не обязательно) использовать металлические решетки. Они оцинкованы, изготовлены из нержавеющей стали или из простой стали, но окрашены порошковой краской.

Если вентиляционные каналы изготовлены из пластиковых труб, они лучше подойдут к пластиковым диффузорам. Здесь вроде бы все ясно. Остальные параметры немного сложнее, попробуем разобраться.

Это все спикеры

Место использования

По своему назначению колонки делятся на:

• комбинированный.
• я разгружаю;
• приточный воздух;
• универсальный (приточно-вытяжной);

Названия говорят сами за себя – они используются в разных частях системы вентиляции. Приточные и вытяжные воздухозаборники различаются направлением и положением ламелей и перегородок. Особой разницы нет, только одни лучше подходят для выхода воздуха, другие – для входа. В принципе, можно подавать приточный воздух в вытяжку или наоборот. Катастрофы не произойдет, но производительность системы вентиляции может немного снизиться. В частных домах и квартирах разницу из-за низкой производительности заметить невозможно. Заметные изменения могут быть только при высокоэффективной вентиляции.

Универсальные диффузоры позволяют воздуху одинаково проходить в обоих направлениях. Так что вы можете надеть их, не задумываясь. Но, как обычно, «универсалы» работают несколько хуже, чем специально разработанные модели.

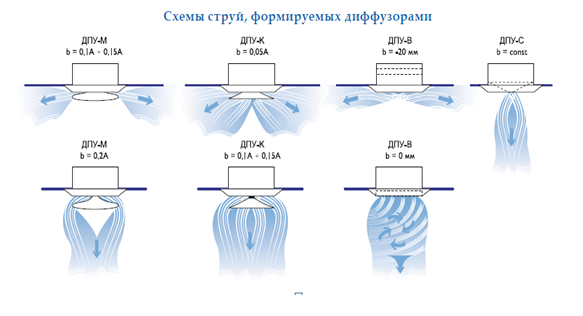

Так работает регулируемый приточный диффузор: он меняет направление и форму воздушного потока

Пояснения нужны только, пожалуй, для комбинированных моделей. Они отличаются тем, что часть устройства работает на приток, часть – на отток. В результате они подключаются к разным частям вентиляционной системы. То есть на потолок можно установить только универсальный диффузор, и его придется подключать к двум ответвлениям – приточному и вытяжному. Способ подключения описан в каждой конкретной модели, в общем нет смысла об этом говорить.

Материалы

Диффузоры состоят из:

• сталь (обычная или нержавеющая).
• пластик;
• алюминий;

В частных домах и квартирах часто используется пластик. Для данной ситуации это лучший вариант. При относительно невысокой цене они обладают отличными эксплуатационными характеристиками, длительным сроком службы, просты в обслуживании и не подвержены коррозии. Они отлично вписываются в пластиковые воздуховоды, которые все чаще используются в частных домах.

Потолочный диффузор может быть выполнен из пластика, металла, деревянных элементов

Металлические диффузоры используются в производственных помещениях, где можно использовать только негорючие материалы. Стоят они намного дороже, больше весят, что усложняет установку.

Также существуют диффузоры, внешняя часть которых (решетка) выполнена из дерева. Такие устройства идеально впишутся в интерьер деревянного дома.

Расположение

По месту размещения динамики бывают:

• на полу.
• потолок;
• настенное крепление;

По способу установки колонки бывают потолочные (большинство), настенные и напольные

Наиболее часто встречающийся потолочный динамик. Они используются в 95% систем вентиляции, как приточных, так и вытяжных. В основном потому, что воздух перемешивается в верхней части комнаты, не доставляя человеку особого дискомфорта. А еще потому, что с устройством натяжных потолков легче сделать вентиляционную систему, если раньше ее просто не было. Чаще всего устройства крепят к основному потолку и в натяжном потолке проделывают отверстие, которое закрывают сеткой.

Иногда принудительную вентиляцию проводят через подвал. Потом ставят напольные колонки. Это явление очень редкое.

Настенные колонки встречаются еще реже. Ситуаций немного. Например, в квартирах после замены окон на пластиковые. В этом случае требуется приток свежего воздуха, который может быть обеспечен только просверливанием отверстия в стене и установкой диффузора. Или в случае нехватки свежего воздуха и нежелания строить / восстанавливать систему подачи.

Далее я расскажу о потолочных колонках, их больше всего, а всех остальных еще предстоит поискать – обычно они доставляются на заказ.

Установка анемостатов

Монтаж анемостата может выполняться в гипсокартонную конструкцию потолка (иногда монтируют и в стену). Удобнее всего это делать с помощью гибкого воздуховода, который подводится к основной вентиляционной трубе, которая скрывается гипсокартоном. Для гибких воздуховодом берут воздухораспределитель с фланцами (это серии А…ВРф либо АМ….ВРф).

Установка анемостатов должна проводиться на этапе строительства либо капитального ремонта, поскольку гипсокартонная конструкция должна быть разобрана — чтобы можно было проложить воздуховод к отверстию.

1. Этапы монтажа следующие:
2. От основного вентиляционного канала к нужному месту в потолке (стене) проводится гибкий воздуховод.
3. В выбранном месте в гипсокартоне сверлится круглое отверстие соответствующего воздуховоду диаметра.
4. По диаметру воздуховода, который нужно прикрыть, выбирается модель. Если воздуховод диаметром 125, значит и анемостат берем диаметром 125.
5. В пристыкованный к отверстию воздуховод вставляется труба (патрубок) анемостата.
6. Круг, который остался снаружи (со стороны комнаты), крепится к гипсокартонному листу саморезами либо с помощью жидких гвоздей.

После этого можно заниматься дальнейшим ремонтом и отделкой в помещении, место для монтажа анемостата подготовлено, и гипсокартонную конструкцию можно доделывать.

Но нужно еще учитывать, что внутрь вентиляционного канала может попасть строительный мусор и строительная пыль, поэтому нужно подумать, чем закрыть получившееся отверстие (куда мы планировали монтировать анемостат).

Ниже фото примера монтажа анемостатов.

• Когда все отделочные работы завершены, то нужно:
• Установить внутрь корпуса (трубы) анемостата опорную часть, на которую крепится винт с тарелкой. Эта же опорная часть соединяется с декоративным кругом, который прикрывает монтажный круг с саморезами. Устанавливается она внутрь трубы, в специальные пазы.
• В установленную опорную часть вкручивается винт с тарелкой.
• После этого можно регулировать количество поступающего (или удаляемого) воздуха, вращая винт по или против часовой стрелки.

Общие сведения об анемостатах

Анемостат (он же воздухораспределитель) – это специальное устройство, которое позволяет добиться уверенного и эффективного распределения поступающего в помещение воздуха. Подобные приборы успешно противостоят возникновению сквозняков и устанавливаются как в приточно-вытяжных установках, так и в системах кондиционирования. Также, анемостаты отлично проявили себя в системах отопления посредством воздушных потоков, из-за чего их стали повсеместно применять в помещениях различного назначения – от производственных до общественных. Главная цель прибора – предотвратить аэроконвекцию, т. е. процесс, при котором воздушные струи  вызывают усиленные завихрения, посредством чего понижается уровень комфорта для человека, присутствующего в помещении.

Сама форма анемостата предназначается для того, чтобы погашать воздушные вихревые потоки, ведь проходящий через них воздух вынужденно обтекает покрышку устройства, благодаря чему и равномерно рассеивается. Кроме коррекции направления воздушных струй, анемостаты могут еще и подрегулировать объем поступающего в помещение нового воздуха или же вообще прекращать его поступление. Но не одним практическим применением ограничиваются функции данного вентиляционного прибора – оно может играть и небольшую эстетическую роль – будучи грамотно замаскированным внутри канала вентиляции, оно сможет гармонично вписаться в интерьер помещения и удачно дополнять его современный дизайн.

По своей конструкции приборы достаточно просты. Корпус их представляет собой укороченный отрезок трубы, с установленной внутри распоркой, которая поддерживает регулировочный винт. Монтажный фланец размещается до винта и имеет форму сплющенного круга (немного похож на столовую тарелку). Сам фланец закрепляется на винте и способен передвигаться вдоль корпуса устройства, а также проворачиваться вокруг собственной оси.

Посредством поворота по часовой стрелке «тарелки», эта часть выдвигается вперед, тем самым увеличивая зазор для поступления воздуха. Если же вращать ее в противоположную сторону, то зазор будет уменьшаться и уровень поступающих потоков сократится. Именно способность регулировки объемов поступающего воздуха отличает анемостат от диффузора – данные виды воздухораспределителей часто путают друг с дружкой. К тому же, диффузоры могут быть как круглой, так и квадратной формы, тогда как анемостатичные приборы изготавливаются только в круглой форме.

Существуют модели для приточных систем вентиляции, которые оснащаются не одной, а сразу парой «тарелок», где одна отличается от другой более вогнутой формой и увеличенными размерами. Устройство подобной конструкции предназначено для более равномерного распределения воздушных потоков внутри помещения и монтируется на воздухоотводах усиленных вентиляционных аппаратов. Помимо классической комплектации, анемостатические устройства могут оснащаться системами фильтрации, которые будут отвечать за удержание пыли и мелкого механического мусора, поступающего вместе с уличным воздухом. Цвет внешнего вида у рассматриваемых приборов может быть разный – от простой цветовой вариации до имитации какого-либо материала (например, дерева). Поэтому, подобрать соответствующую модель под определенный интерьер не составит труда.

Стандартный диаметр у данных устройств может составлять от 8 до 20 см, а максимальная величина хода «тарелки» внутри корпуса определяется величиной самой модели и может приближаться к 23 миллиметрам. Для производства всех деталей используют легкие материалы: пластик или алюминий, дерево или оцинкованную сталь. Большой популярностью пользуются как раз образцы из пластика, ибо они отличаются повышенной влагостойкостью, весят крайне мало, абсолютно не подвержены коррозийным процессам. Еще один их отличительный плюс заключается в том, что они легко могут быть окрашены в любой цвет или задекорированы под нужный материал. Монтаж пластиковых устройств достаточно легок, в дальнейшем они не требуют какого-либо специального ухода, а сгнить они попросту не могут. Также, потребителя привлекает их экономичная цена и широкая покупательская доступность. Однако, их главный недостаток – невысокая прочность корпуса и вероятность его расплавления при попытке отвода сверхгорячих потоков воздуха, отчего их невозможно применять в некоторых промышленных помещениях (к примеру, плавильных цехах).
