Обвязка настенного газового котла со схемами

Система отопления твердотопливным котлом

Теплогенераторы этого типа работают на:

• дровах;
• торфе;
• брикетах;
• угле.

Загрузка и розжиг топлива производятся вручную.

Особенности системы

Сложность обвязки обусловлена спецификой работы твердотопливного котла:

1. Тепловой инерционностью. В отличие от газового и жидкотопливного, прибор нельзя быстро потушить. Даже при закрытой воздушной заслонке дрова продолжают какое-то время гореть, выделяя большое количество тепла. Это повышает вероятность перегрева рабочей среды и, как следствие, ее закипания и резкого роста давления в системе. Обвязку дополняют охлаждающим змеевиком, аварийным контуром и другими элементами для экстренного сброса тепла.
2. Зависимостью КПД от производительности. Максимальная эффективность наблюдается только в режиме номинальной мощности. Если котел притушить, прикрыв воздушную заслонку, сгорание топлива становится неполным. Это приводит к падению КПД и увеличению количества сажи в выхлопе. В систему интегрируют теплоаккумулятор, накапливающий производимую котлом энергию и порциями отдающий ее отопительному контуру.
3. Высокой концентрацией серы и других элементов в дымовых газах, обусловленной составом твердого топлива. При конденсации пара в выхлопе вода реагирует с примесями и превращается в агрессивный кислотный коктейль. По этой причине нужно предотвратить поступление в теплообменник рабочей среды с температурой ниже +50…+55°С, иначе его стенки вскоре будут разрушены. Применяют смесительный узел, при необходимости добавляющий горячую воду из «подачи» в «обратку».

Сложность обвязки обусловлена зависимостью КПД от производительности.

Требования к месту установки котла

Теплогенератор на твердом топливе нельзя располагать в жилых комнатах, ванной или кухне.

Для него выделяют отдельное техническое помещение, соответствующее таким требованиям:

• наличие 1 входа шириной от 80 см;
• объем – от 15 м³ + 0,2 м³ на каждый кВт производительности, но не менее 7 м³;
• высота потолка – от 2,5 м;
• приточно-вытяжная вентиляция должна обеспечивать 3-кратный воздухообмен и поступление кислорода, необходимого для сгорания топлива;
• предел огнестойкости стен, перегородок и перекрытий – 0,75 часа.

В котельной держат средства пожаротушения. Не допускается наличие над ней помещения или чердака.

Вентиляционные отверстия располагают:

• приточное – не выше 50 см от пола;
• вытяжное – не ниже 40 см от потолка.

Преимущества системы отопления

Обогрев твердым горючим имеет следующие достоинства:

1. Независимость от внешних источников энергии. Некоторые модели автономны на 100%, т. к. не нуждаются и в электричестве.
2. Низкую стоимость горючего: 1 кВт*ч от сжигания дров обходится в 0,9 руб., угля – в 1,6 руб., тогда как от сжиженного газа и солярового масла – в 2,5 и 2,8 руб. соответственно. В ряде регионов хворост и валежник можно раздобыть бесплатно.
3. Функциональность. Многие отопители оснащаются варочной поверхностью.
4. Безопасность. Твердое топливо не взрывается, как газ.
5. Комфорт. В отличие от дизельных, котлы на дровах и угле не издают неприятного запаха.

Обогрев твердым горючим обеспечивает безопасность и комфорт.

В условиях отсутствия централизованного газоснабжения такие установки наиболее популярны.

Недостатки

К отрицательным сторонам системы относятся:

Низкая степень автоматизации. Затруднена регулировка температуры теплоносителя; каждые 4-5 часов требуется подкладывать топливо.
Грязный выхлоп. Нужно регулярно очищать дымоход и теплообменник от сажи.
Сложная обвязка. Наличие теплоаккумулятора, аварийного контура и прочих элементов приводит к удорожанию системы и увеличению объема монтажных работ.
Пожароопасность

Из-за риска воспламенения сажи, попадания искр на строительные конструкции и выхода огня при обратной тяге требуется соблюдать меры предосторожности.

Некоторые недостатки в меньшей степени проявляются в котлах длительного горения.

Подключение твердотопливного котла к гравитационной системе отопления

Гравитационная система отопления характеризуется естественной циркуляцией теплоносителя в системе отопления. При нагревании теплоносителя горячая вода от котла вытесняет более холодную, отдавшую тепло посредством радиаторов отопления. Остывшая вода поступает в котел, цикл повторяется и тем самым поддерживается непрерывная циркуляция.

Рассмотрим самую простую схему обвязки твердотопливного котла в системе с расширительным баком открытого типа (система гравитационного типа):

	1) Твердотопливный котел
2) Подающая магистраль
3) Расширительный бак
4) Отопительный прибор (ОП)
5) Обратная магистраль

Несмотря на минимальное количество компонентов, система содержит все необходимое для безопасной эксплуатации котла. Под безопасностью подразумевается защита от перегрева и повышения давления в системе. Постоянная циркуляция воды позволяет не допустить перегрева котла. При этом нужно помнить о важных правилах организации гравитационной системы отопления:

• Одним из важных параметров системы выступает величина циркуляционного напора — расстояние от центра отопительного прибора до центра отопительного котла. Чем выше этот показатель, тем эффективнее работа всей системы. Отопительные приборы должны быть расположены хотя бы на 30 — 50 см выше котла.
• Хотя бы один контур в гравитационной системе должен быть неотсекаемым. Это значит, что циркуляция теплоносителя в нем при работающем котле не должна прерываться ни при каких условиях.

Избежать превышения допустимого давления в котле позволяет расширительный бак. Он может быть как открытого типа, так и мембранным:

• Высота расположения расширительного бака открытого типа относительно котла определяет давление в котле, которое обычно ограничивается значением 2–2,5 бара для стальных котлов и 4 бара — для чугунных секционных. Такой бак являясь местом попадания в теплоноситель кислорода из воздуха не несет почти никакой угрозы долговечности чугунного котла, но грозит сокращением срока службы стального котла из-за коррозии.
• Мембранный расширительный бак превращает систему отопления в закрытый объем и компенсирует объемные изменения теплоносителя, происходящих при его нагреве и охлаждении.

Схема обвязки твердотопливного котла в гравитационной системе отопления с мембранным расширительным баком:

	1) Предохранительный клапан — обязательный элемент в закрытой системе. В дополнение к нему нужен еще и манометр для визуального контроля давления в котле.
2) Расширительный бак
3) Колпачковый вентиль для контроля, технического обслуживания и замены мембранных расширительных баков
4) Автоматический воздухоотводчик для спуска воздуха
5) Термостатический смеситель для обеспечения наиболее комфортной температуры воды на выходе
6) Водонагреватель

Расположив в одной из ветвей гравитационной системы отопления бак-водонагреватель (установка не менее чем на 30 см выше котла) можно получить горячую воду для бытовых нужд. При этом процесс нагрева воды будет саморегулирующийся. Как только жидкость нагреется, исчезнет разница температур в прямой и обратной линиях, и на выходе из котла циркуляция через контур прекратится. После использования горячей воды температура в баке понизится, что приведет к возобновлению циркуляции теплоносителя. Необходимым элементом такой схемы приготовления горячей воды является термостатический смеситель.

Изготовители твердотопливных котлов регламентируют не только максимальные давление, температуру, но и минимальную температуру котловой воды (50-65°С) или минимальную температуру воды в обратной линии (45-50°С). Чтобы обеспечить соблюдение этого требования в гравитационной системе, необходимо минимизировать перепад температур. Достигается это за счет увеличения скорости протока для меньшего остывания воды в системе отопления. На скорость потока влияет гидравлическое сопротивление системы — чем оно меньше, тем лучше. Уменьшить сопротивление потоку можно за счет применения труб большего диаметра, отопительных приборов с большим сечением каналов.

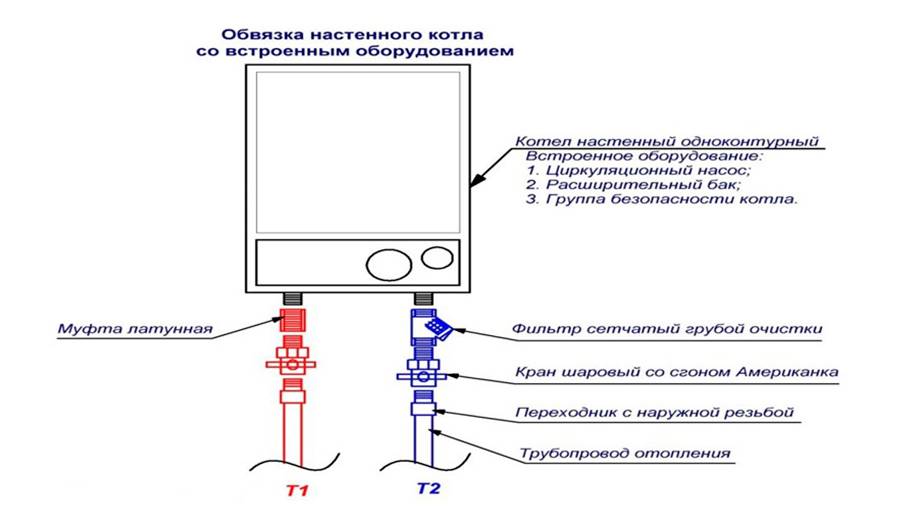

Обвязка одноконтурного газового котла

Простая система обвязки газового котла с одним контуром составляется исходя из характеристик и требований отопительного агрегата. С подающей стороны монтируются обратный клапан и шаровой кран. На обратной и нагнетающей трубе монтируется насос, обеспечивающий циркуляцию жидкости и равномерное распределение теплоносителя по комнатам.

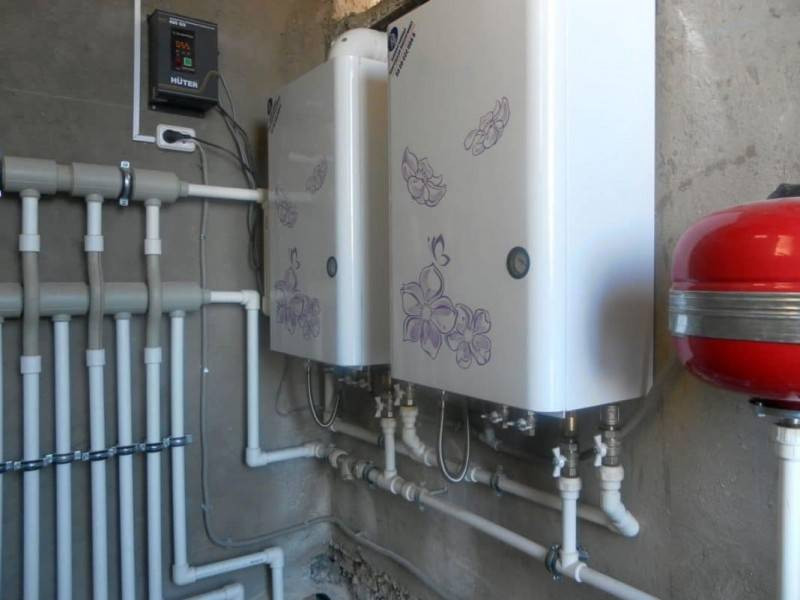

Пример обвязки котла для частного дома

Перед ним устанавливается сетчатый фильтр, который размещается отстойником вниз. Перед входом жидкости в котел специалисты рекомендуют установить фильтр тонкой очистки. Ближе к котлу должен располагаться расширительный бак закрытого типа. В нем присутствует мембрана, которая предоставляет возможность осуществлять сброс давления при температурном расширении жидкости. Из насоса теплоноситель движется по контуру на радиаторы.

Более современной считается развязка через коллектор — специальный водосборник, от которого жидкость раздается по нескольким контурам. Коллектор располагается в специальном шкафу, из которого идет распределение теплоносителя по трубопроводам.

В схему обвязки газового котла входит предохранительный клапан. Когда теплоноситель закипает, из-за перегрева расширительный бак может просто не выдержать перепады давления и из-за этого произойдет сбой в работе, что чревато такими последствиями:

• разрывы трубопроводов и протечки соединений;
• разрушение труб и фитингов;
• взрыв емкости котла.

Предохранительный клапан монтируется максимально близко к котлу, потому что в нем происходит рост давления. На некоторых приборах устанавливаются группы безопасности, в состав которых входит клапан сброса, автоматический воздухоотводчик и манометр.

Приборы устанавливаются в водяной рубашке котла, но могут монтировать также и на трубопроводах. На агрегатах, работающих на газу и электричестве, такие устройства могут быть заменены на другие.

Способов, посредством которых можно осуществить подключение описанных элементов к котлу — большое количество, классифицируются они исходя из того, какая циркуляция теплоносителя в системе: естественная или принудительная.

Двухтрубная система отопления

Цена двухтрубной системы отопления гораздо выше, чем однотрубной. Объясняется это тем, что для монтажа такой системы требуется большее количество материалов. Соответственно, увеличивается и объем монтажных работ, все это сказывается на стоимости.

Если предполагается, что отопительная система будет работать с настенным котлом (либо другим видом современных котлов), желательно использовать именно двухтрубную систему.

Схема стандартной двухтрубной системы отопления

Схема отражает все основные моменты монтажа двухтрубной отопительной системы – на ней изображены принципы установки магистралей водопроводной сети и отопления, указанны особенности подключения радиаторов.

Эта схема отображает боковое подключение радиаторов. Это не единственный вариант – возможно также диагональное либо нижнее подключение. При выборе типа подключения учитывают размер и вид радиаторов.

Если отопительная система устанавливается на нескольких этажах, необходимым является монтаж автостравливащих кранов. Если дом одноэтажный, такие краны устанавливают на последнем радиаторе системы (если есть полотенцосушитель, то и на нем необходимо установить автостравливающий кран).

На нижней точке радиатора обязательно устанавливают сливной кран, а на входе и выходе радиатора – специальные сливные краны.

Принудительная циркуляция

Способ получил наибольшее распространение, поскольку насос интенсивно перекачивает через систему теплоноситель и эффективность отопления повышается на 30 %.

К достоинствам также относятся возможность регулирования температуры и небольшой расход труб при монтаже. Система все же обойдется значительно дороже, поскольку она сложнее и требует больше приборов. Установленные элементы требуют балансировки, а вся система — регулярного обслуживания. Кроме того, необходим источник электроэнергии.

Если установить комбинированную систему, она будет сочетать преимущества обеих предыдущих. Ее можно переключать в любой режим с помощью байпаса, установленного вместе с насосом. При этом работа отопления не будет зависеть от подачи электричества в дом.

Схема подключения твердотопливного котла

Схема подключения твердотопливного котла очень проста в понимании и гораздо проще, чем в газовом варианте.

Для подключения системы нам понадобятся элементы:

• твердотопливный котёл;
• буферная ёмкость;
• бойлер косвенного нагрева;
• трубы и клапаны.

Твердотопливный котёл является инициатором всей в схеме отопления системы, но не он один выполняет главную функцию — распределение тепла. Отвечает за нагрев, за грамотное распределение отвечают остальные элементы системы коммуникаций. Подберите котёл той мощности, чтобы вы могли полностью обогреть помещение.

Буферная ёмкость используется для грамотного распределения воды одинаковой температуры по трубам. В системе вода подаётся различными режимами, тем самым поступая в буферную ёмкость. В ней температура воды всегда одинаковая, а в трубах — разная. Вы полностью сможете избежать перебоев в температуре воды.

В закрытых системах отопления буферная емкость выполняет роль защиты. Подвод от котла выполняется самотечным типом. Когда останавливается насос, а котел при этом горит, то избыток тепла поступает в буферную емкость.

Бойлер косвенного нагрева подключается через распределительный коллектор. Подключения напрямую не предусмотрено. Не является обязательным элементом, но его наличие приносит свои плоды.

Трубы и клапаны — связующее звено в этой цепочке

Важно понять, как правильно работают клапаны и как они регулируют и распределяют потоки воды в системе. Материал труб можно выбирать любой. Единственное, первые несколько метров на выходе из котла должны быть металлическими — в целях безопасности

Температура подачи воды в начале довольно высокая, а это может навредить как оборудованию, так и всей системе

Единственное, первые несколько метров на выходе из котла должны быть металлическими — в целях безопасности. Температура подачи воды в начале довольно высокая, а это может навредить как оборудованию, так и всей системе.

Что включает обвязка

Как обычно работает система? В основе стоит котел отопления, от которого теплоноситель расходится по трубам и радиаторам. Обвязка — это схема монтажа, которая защищает от перегрева и гарантирует эффективную работу. Она включает элементы, которые находятся между радиаторами и котлом:

• Трубы, разделенные на два контура подающей и обратной линии.
• Запорные вентили, арматура.
• Расширительный бак. Его объем равен 10% от общего количества теплоносителя в системе. В момент нагрева вода расширяется, давление повышается. Чтобы значение не превысило критическую отметку, излишки жидкости отбираются в мембранный бак. После остывания вода снова возвращается в контур.
• Клапан предохранения. Несет ту же функцию, что и расширительный бак. Сбрасывает излишки воды в канализацию, предотвращая взрыв при повышении давления.
• Воздухоотводчик. Воздушные пробки мешают циркуляции теплоносителя. Воздухоотводчик автоматически спускает воздух из системы.
• Манометр — прибор для измерения и контроля давления.
• Циркуляционный насос. Отвечает за принудительное движение жидкости по трубам. От его мощности зависит сила напора, производительность.
• Гидрострелка — это патрубки, которые объединились в общую емкость. С гидрострелкой можно подключить одновременно несколько контуров, избежав их влияния друг на друга.
• Грубый фильтр. Деталь с мелкой сеточкой. Задерживает мусор, который поступает с водопроводной водой (песок, ржавчина).

Автоматика устанавливается для контроля за работой газового и электрического котла. Это набор датчиков ионизации, тяги, розжига, температуры. Каждый из них контролирует работу отдельного узла.

Распространённые ошибки во время обвязки газового котла

Большой котёл нагревает воду быстрее, а значит, потребляет больше топлива. Это также стоит иметь в виду при покупке и подключении газового оборудования

Особое внимание уделите контролю над уровнем давления в расширительном баке. Неправильно подобранный размер бака также может негативно отразится на работе всей системы в целом

Схема обвязки двухконтурного котла — дело непростое

Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения

Схема обвязки двухконтурного котла — дело непростое. Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения.

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

• Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
• Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
• Поддержание давления в системе на требуемом уровне (расширительный бак).
• Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

• Генератор тепла – котел.
• Мембранный (расширительный) бак – экспансомат.
• Регулятор давления.
• Трубная магистраль.
• Запорная арматура (краны, клапана).
• Фильтр грубой очистки – «грязевик».
• Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Контур отопления

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Контур ГВС

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

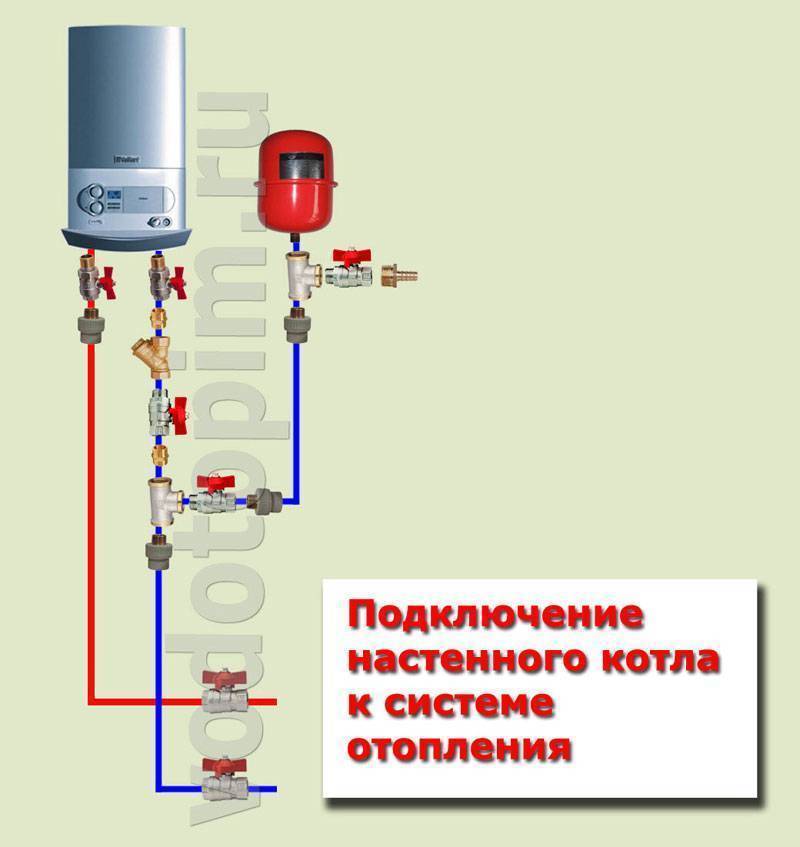

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

Гравитационная

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Статьи

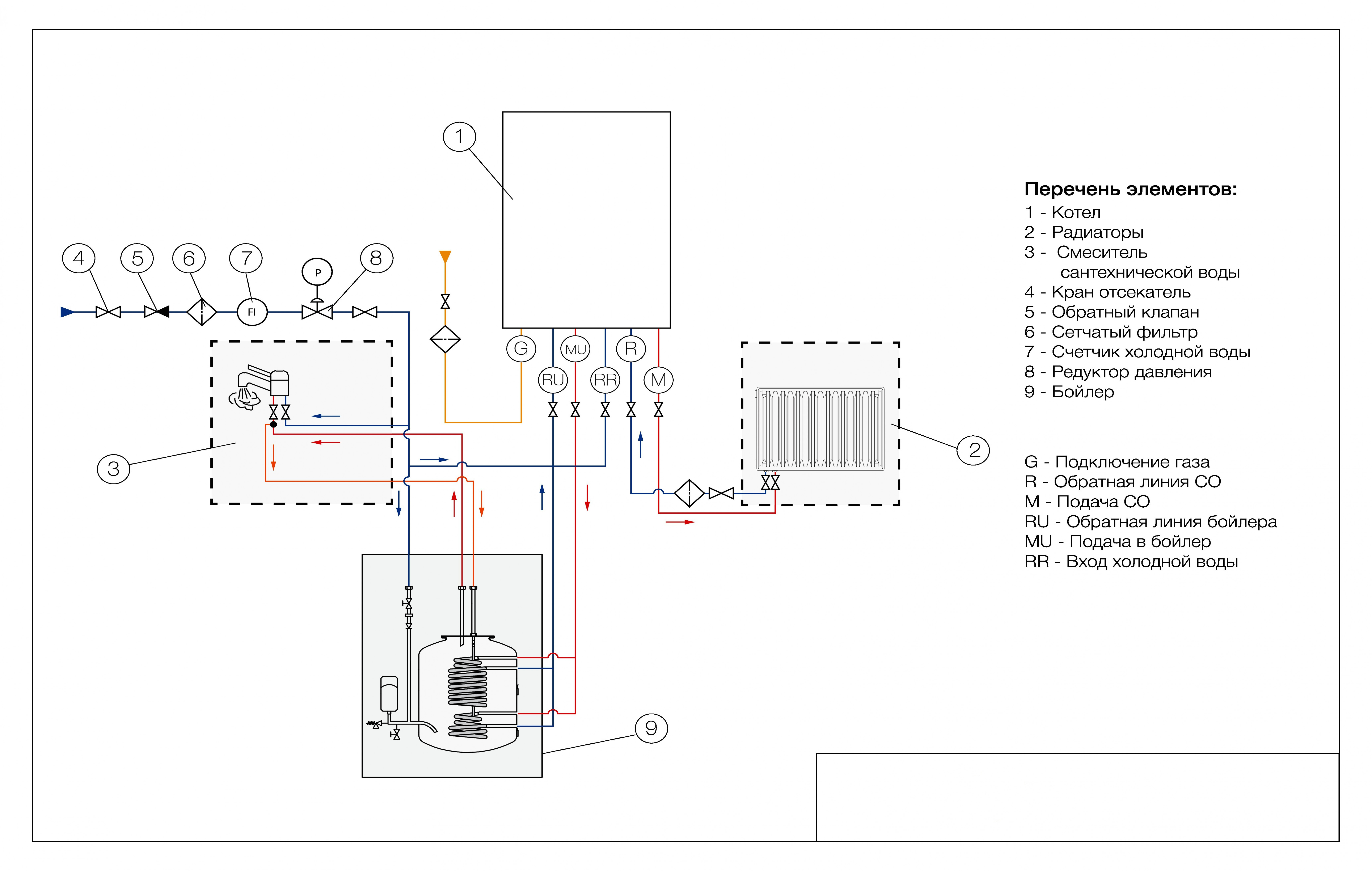

Схема обвязки газового котла с бойлером

Основной патрубок теплообменника (дополнительного) соединяется с водопроводной системой, 2-й патрубок подсоединяется к нагревательному оборудованию. Электробойлер со смесителями соединяется при помощи трубопровода.

Предлагаемая схема обвязки особенно выгодна в следующих случаях.

Всегда имеется ГВС требуемой температуры, которая поддерживается встроенным в агрегате специальным нагревателем.

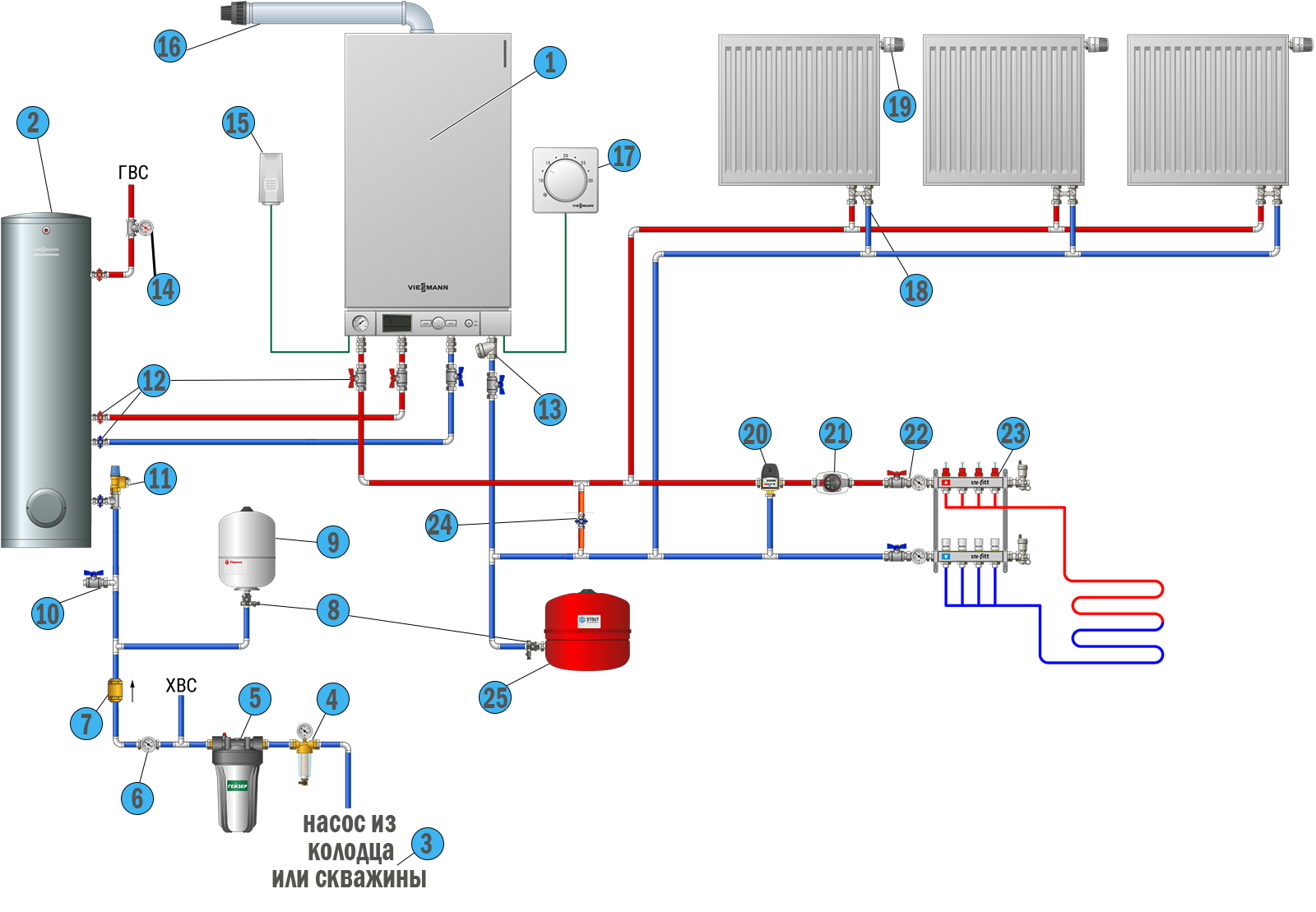

Схема обвязки котла с бойлером

• Стабильность и качество подачи ГВС, но при условии, что бойлер подобран правильно относительно объема.
• Повышается экономия на затратах топлива, поскольку вода в прибор поступает подогретой.
• Отсутствие перебоев в работе отопительной системе.

ВАЖНО! Организовать отопительную систему можно различными способами, но вне зависимости от выбранного варианта все работы должны быть произведены с учетом требований опытным специалистами. С особой ответственностью. Необходимо подойти к решению вопроса выбора газового котла относительно мощности, способа установки, других параметров

Необходимо подойти к решению вопроса выбора газового котла относительно мощности, способа установки, других параметров

С особой ответственностью. Необходимо подойти к решению вопроса выбора газового котла относительно мощности, способа установки, других параметров.

Что касается теплоносителя, то подойдет для использования вода или антифриз. В первом случае потребуется обязательно установить фильтр грубой очистки на участке трубопровода, где соединяется водопроводная труба с отопительной системой.

Если вы остановите выбор в пользу двухконтурного газового прибора, доверите процесс его установки и выполнение обвязки опытным специалистам, то в процессе эксплуатации системы отопления не придется столкнуться с такими неприятностями, как: нехватка ГВС, образование протечек/утечек теплоносителя, сбои в работе, некачественное отопление.

Поэтому не экономьте, обращайтесь к специалистам, силами которых все будет выполнено быстро, качественно, благодаря чему отопительная система в вашем доме многие годы будет радовать стабильностью, надежностью, экономичностью эксплуатации.

Вы приобрели новый отопительный агрегат, намереваясь самостоятельно установить и подключить к теплосети частного дома. Монтаж и обвязка котла выполняется различными способами, зависящими от используемого энергоносителя, типа трубной разводки и наличия дополнительного оборудования:

• буферной емкости;
• бойлера косвенного нагрева;
• второго теплогенератора.

Чтобы помочь вам правильно обвязать котел с системой отопления своими руками, предлагаем рассмотреть существующие варианты подключения, затем выбрать подходящую схему.

Элементы обвязки

Давайте рассмотрим несколько основных приборов и устройств, которые чаще других сегодня входят в обвязку газового котла.

Циркуляционный насос

Его стараются устанавливать в том случае, если:

• Теплоноситель не может сам преодолеть сопротивление контура за счет его слишком большой длины или сложности конфигурации.
• В том случае, если между первым от отопительного агрегата и последним радиаторами слишком большой перепад температур. Это в основном касается однотрубной обвязки.
• Если отопительная система используется не постоянно. В этом случае приоритет отдается быстрому нагреву теплоносителя.

Обычно циркуляционный насос устанавливается у котла на обратном контуре. Почему именно здесь? В конструкции насоса устанавливаются резиновые манжеты и прокладки, которые под действием высоких температур быстро выходят из строя. На обратном контуре температура теплоносителя самая низкая.

Расширительный бак закрытого типа

В маломощных отопительных системах устанавливаются компактные насосы с мокрым ротором, смазка которого производится самим теплоносителем. Их мощность не превышает 100 Вт, так что расход электроэнергии не очень большой. Но в любом случае специалисты рекомендуют около насоса устанавливать байпас, который будет отсекать его в случае с проблемами подачи электрического тока. То есть схема будет работать уже с естественной циркуляцией теплоносителя.

Расширительный бак

Этот подраздел хотелось бы начать с одного очень важного момента

Внимание! Если вы хотите самостоятельно провести сборку системы отопления, то есть провести обвязку газового котла своими руками, тогда выбирайте простую схему (она может быть не только однотрубной) и установите расширительный бак открытого типа. Никакого циркуляционного насоса и других сложных приборов

Это неплохой вариант, который будет эффективно работать. Единственный момент – это установка бака выше всех контуров отопления минимум на полметра. Такое расположение дает возможность выводить воздух из системы, расширяться теплоносителю при нагреве. К тому же именно отсюда можно организовать заливку воды.

Система отопления с расширительным баком открытого типа

Есть расширительные баки закрытого типа, так называемый мембранный вариант. Их установка в отопление подтверждается наличием циркуляционного насоса. То есть оба прибора должны обязательно присутствовать. А вот точка установки не определяется каким-то определенным местом. Хотя чаще всего это участок около газового котла перед циркуляционным насосом

Здесь важно, чтобы участок трубы был прямолинейным и в нем было меньше всего завихрений воды

Сегодня нередко наряду с баком монтируется сбросной клапан. Если вдруг теплоноситель закипел, то есть возможность сбросить его часть, чтобы предотвратить разрыв труб. Обычно выходной патрубок сбросного клапана напрямую соединен с канализацией.

Другие элементы обвязки

В настоящее время в схему обвязки обязательно устанавливаются два устройства:

Почему они так важны?

Во-первых, воздушные пробки внутри отопительной системы – это невозможность движения теплоносителя

Особенно это будет важно в системах с естественной циркуляцией теплоносителя. Сегодня производители предлагают два основных варианта: краны Маевского (это ручные воздушники) и автоматические конструкции

Оба варианта прекрасно работают, только первый самый дешевый, второй самый дорогой. Во-вторых, грязевики собирают солевые отложения и частицы накипи, которые мешают двигаться теплоносителю внутри труб. Для газовых котлов, где установлены циркуляционные насосы, это просто необходимый прибор. Последние быстро выходят из строя, если качество теплоносителя на низком уровне. Грязевики устанавливают перед насосом.

Вот такие приборы и устройства входят в обвязку газового котла. Конечно, это не все, но основная их часть. Сюда можно добавить вентили, задвижки, счетчики, терморегуляторы и прочее. Как уже было сказано выше, чем сложнее обвязка, тем эффективнее работает отопление.

Поделитеcь ссылкой на статью с друзьями:

Нюансы обвязки

Несмотря на то, что обвязка подбирается индивидуально, есть несколько общих положений, которых нужно придерживаться:

1. Котел для схем с естественной циркуляцией отопления устанавливают ниже уровня радиаторов.
2. Основание для установки напольных агрегатов должно быть из негорючих материалов.
3. Помещения котельных оснащаются вентиляцией и освещением.
4. Обвязку котлоагрегата выполняют с включением коаксиального дымохода.
5. После сборки и установки агрегата и дымовентиляционных систем устанавливают группу безопасности: контрольный манометр, клапан для сброса давления и далее воздухоотводчик.
6. Расширительный бак устанавливают между гидрострелкой и котлоагрегатом.

Подключение настенного котла

Этот тип котлоагрегата позволяет выполнить установку на стене в кухне. Конструкционно он выполнен таким образом, что необходимая обвязка уже осуществлена заводом-изготовителем, а элементы ее поставляется в комплекте. В зависимости от разновидности агрегата, они могут быть одно или двухконтурные, поэтому число труб для обвязки может отличаться.

Обвязка настенного газового котла

Алгоритм обвязки двухконтурного газового котла:

1. Удаляют заглушки с патрубков.
2. Устанавливают сетчатый фильтр на обратке, для удаления грязи и взвешенных веществ.
3. Устанавливают фильтр очистки воды от солей жесткости, его можно установить на общем вводе водопроводной воды.
4. При обвязке настенного газового котла устанавливают запорно-регулирующую арматуру с разъемными соединениями, например, «американки».
5. Патрубки холодной воды, располагаются с левой стороны относительно центра котла, а горячей – с правой.
6. Выполняют подключение котла к газовой магистрали с привлечением аттестованного специалиста, окончательный допуск котла будет выдаваться представителем горгаза, после пробного пуска котельного оборудования.
7. При обвязке двухконтурного газового котла уплотнения резьбовых газовых соединений выполняют только паклей.
8. Устанавливают специальный фильтр на кране-отсекателе газа.
9. Котел подключают к газовой магистрали гофрированным шлангом и накидной гайки с паранитовой прокладкой.

Подключение напольного газового котла

Эта схема требует отдельного помещения для размещения котла, поскольку напольные модели крупногабаритные и зачастую имеют открытую конструкцию топки, работающую с естественной циркуляцией по газовоздушному тракту. Также в схему включают насос для циркуляции теплоносителя, особенно для обвязки двухконтурного газового котла и для многопланового уровня отопления: этажность, разные виды отопления – радиаторная и «теплый пол».

Схема для двухконтурного нагрева (отопление и ГВС) состоит из 5 труб: 1- газ, 4- водяной теплоноситель. Первая подключается к горелочному устройству шаровым краном.

Схема подключения водяного теплоносителя при обвязке напольного газового котла:

• Вход бойлера отопления;
• выход бойлера отопления;
• вход теплообменника ГВС;
• выход теплообменника ГВС.

Распределение потоков воды автоматическое, выполняется трехходовым краном, гидравлической стрелкой либо балансировочными кранами.

Для обвязки напольного газового котла с разветвленными сетями отопления, и большой протяженности, рекомендуется обвязывать 2 коллектора, с автономным насосом, например, один для низкотемпературного теплоносителя до 50 С системы «теплый пол», а другой до 90 С для обычных радиаторов.

Для снижения температуры коллектор может укомплектовываться смесителем или трехходовым краном с сервоприводом, установленным между подачей и обраткой на гребенке. Датчики позволяют устанавливать различную температуру в контурах.

Таким образом, для того чтобы правильно обвязать котел потребуется не только опыт монтажных работ, но и четкое выполнение государственных правил эксплуатации и требований завода-изготовителя.

Подключение котла к газопроводу и водоснабжению

разница в диаметре труб и кранов

Большое внимание необходимо уделить схеме подсоединения котла к газопроводу. Это объясняется тем, что если устройство к газу подключить неправильно, то может случиться взрыв. В центре котла находится патрубок и работы начинают с его соединения к ответвлению газопровода с установленным краном

Отопительный прибор следует защитить от мелкого мусора. На кран, используемый для прекращения подачи газа, устанавливают специальный кран. Затем при помощи краски и пакли начинают герметизировать все резьбовые соединения. Использование других средств категорически запрещено

В центре котла находится патрубок и работы начинают с его соединения к ответвлению газопровода с установленным краном. Отопительный прибор следует защитить от мелкого мусора. На кран, используемый для прекращения подачи газа, устанавливают специальный кран. Затем при помощи краски и пакли начинают герметизировать все резьбовые соединения. Использование других средств категорически запрещено.

После окончания установки прибор не рекомендуется сразу включать. Необходимо тщательно проверить все соединения и убедиться в правильности выполнения всех этапов.

https://youtube.com/watch?v=kOKhfk_ol-o

Обвязка двухконтурного котла отопления

Естественная циркуляция прекращается, как только агрегат теплоноситель выходит из строя. Соответственно, каждый раз, при отключении котла, требуется какое-то время, чтобы возобновить теплопередачу. С другой стороны, в таком случае вы не зависите от электричества, перебои которого в нашей стране, особенно на праздники, встречаются достаточно часто.

Для одноэтажных зданий используют однотрубную схему, именуемую в народе «Ленинградка». Радиаторы монтируются параллельно, дабы не рассекать трубы подачи теплоносителей. Каждый из приборов оснащается кранами Маевского, позволяющими стравливать воздух и исключающими избыточное давление. Также необходимо устанавливать балансировочные дросселя.

Подключение происходит диагональным или ближним методом. Двухконтурные котлы в зданиях с более чем 2-мя этажами следует монтировать с использованием двухтрубной схемы. Подающую трубу ставят под чердак или потолок на последнем этаже, а затем вертикально спускают к первому. К ней уже подключают радиаторы, и по такой магистрали уже охлаждённая вода будет возвращаться к котлу.

Обвязка котла отопления: схема и элементы

Параметры некоторых циркуляционных насосов.

На создаваемый насосом напор при его выборе можно не обращать внимания, его минимальных значений вполне достаточно для частного дома любых разумных размеров. Для справки: систему отопления многоквартирного дома заставляет циркулировать напор всего в 2 метра (что соответствует избыточному давлению в 0,2 кгс/см2).

Циркуляционный насос устанавливается, как правило, перед котлом по ходу движения теплоносителя: на этом участке контура температура теплоносителя минимальна.

Незначительное изменение конфигурации контура позволит работать ему как с принудительной, так и с естественной циркуляцией:

• Насос врезается не в разрыв розлива, а параллельно его участку;
• Между врезками ставится шаровый кран или обратный клапан с минимальным гидравлическим сопротивлением (как правило, шариковый).

Врезка насоса в розлив гравитационной системы.

При работе насоса байпас между врезками перекрыт. При прекращении подачи питания кран или обратный клапан открываются, и отопительная система продолжает работу в качестве гравитационной.
