Обвязка радиаторов отопления полипропиленом

Куда поставить циркуляционный насос

В большинстве схем обвязки теплоаккумулятора с циркуляционным насосом, он стоит в обратном трубопроводе перед котлом. В обратке — потому что тут ниже температуры, но можно поставить и на подаче. Современные насосы рассчитаны на прокачку теплоносителя до 110°C, так что они там неплохо себя чувствуют. Второй момент: при установке на подаче, насос не будет создавать дополнительное давление на теплообменник, что продлит срок его службы.

В любом случае при установке циркуляционного насоса в подаче или на обратке, возможность естественной циркуляции отсутствует. То есть, при отключении электроэнергии, циркуляция остановится, котел неминуемо закипит. Чтобы избежать этого, ставят четырехходовой клапан, через который организуют сброс перегретой воды в канализацию и подпитку холодной водой из ХВС. Так организуется аварийное охлаждение теплообменника и предупреждается закипание теплоносителя.

Один из способов избежать перегрева теплоносителя в котле отопления

Есть и другой способ. Он более щадящий по отношению к теплообменнику (подходит и для чугунных) и требует меньше материалов. Можно сделать обвязку между котлом и теплоаккумулятором для отопления так, чтобы сохранить естественную циркуляцию. В таком случае при отключении электропитания котел не закипит — будет продолжать греть воду в емкости.

Для сохранения естественной циркуляции теплоносителя, насос ставят в отдельном, специально созданном контуре. Чтобы схема работала, в контуре ставят лепестковый обратный клапан большого сечения.

Так сохраняется естественная циркуляция даже при отсутствии электропитания

Когда не работает циркуляционный насос, он пропускает поток теплоносителя от ТА. При работе циркуляционного насоса, он своим напором подпирает клапан и теплоноситель идет через насос. На насос идет труба не менее дюйма в диаметре. Только в этом случае может сохраниться естественная циркуляция.

Арматура

Какие элементы арматуры могут использоваться в обвязке радиатора?

Комплект арматуры	Функции
Два шаровых крана	Дают возможность полностью отсечь прибор для ремонта, замены или на время длительной оттепели
Шаровый кран и дроссель	Помимо остановки, делают возможной регулировку теплоотдачи вручную
Два дросселя	Позволяют осуществить базовую балансировку двухтрубного отопления и последующую подстройку теплоотдачи
Дроссель и термоголовка	Делают регулировку температуры воздуха в помещении полностью автоматической

Перемычка на фото позволяет теплоносителю циркулировать в стояке при перекрытых вентилях.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Watch this video on YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

• перфоратор;
• дрель-шуруповёрт;
• сварочный аппарат для полипропиленовых труб;
• молоток;
• уровень;
• рулетка и линейка;
• маркер;
• гаечный и трубный ключи;
• торцевой ключ для сборки секций.
• шнур или намотка для резьбовых соединений;
• герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

1. Кронштейнов.
2. Кран Маевского или автоматический воздухоотводчик.
3. Заглушек.
4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Однотрубная схема

Отопительная система с однотрубной разводкой выглядит следующим образом: в процессе работы устанавливают одну трубу, которая создает замкнутый контур. К этому контуру подключают приборы отопления из каждого отдельного помещения.

Система обустраивается двумя методами: горизонтальным и вертикальным.

Наибольшей популярностью пользуется однотрубная система с нижней разводкой, обустроенная по горизонтальному методу, ее конструкция довольно простая. Трубы в этом случае укладываются с небольшим уклоном для естественного движения теплоносителя.

Перед тем как сделать разводку от котла отопления в многоэтажном доме следует ознакомиться с некоторыми нюансами монтажных работ. В частности речь идет о следующем: на отводе, идущему к первому прибору отопления на первом этаже, устанавливают запорное устройство, с помощью которого можно перекрывать подачу и создавать нужное давление для естественного перемещения теплоносителя по трубам и батареям верхних этажей.

При вертикальной разводке стояки должны располагаться строго вертикально, а трубы в этом случае следует брать немного большего диаметра.

Преимуществом системы однотрубного типа с нижней разводкой батарей в частном доме является возможность естественного движения теплоносителя по трубам и радиаторам. Другими словами, система может работать без циркуляционного насоса.

Среди других преимущественных моментов можно выделить следующее:

• Возможность экономии. Для обустройства системы труб и других материалов требуется намного меньше.
• Схема разводки доступна и понятна даже неопытному новичку.
• Простые расчеты гидравлической нагрузки на элементы системы.

Однако система однотрубного типа имеет один существенный недостаток: приборы отопления, расположенные дальше от котла, нагреваются меньше. Это происходит из-за значительного снижения температуры теплоносителя при перемещении по системе. Следовательно, дальние от котла комнаты почти всегда будут холодными

Поэтому важно знать, как правильно сделать разводку отопления. Но эта проблема имеет решение, причем не одно, а несколько:

Но эта проблема имеет решение, причем не одно, а несколько:

• Если увеличить число секций в дальних приборах отопления.
• Если использовать специальные термостатические клапаны, позволяющие регулировать давление теплоносителя в каждом радиаторе.
• Если врезать в систему специальный насос, который способствует более быстрому перемещению теплоносителя по системе и равномерно распределяет тепло по всем приборам отопления.

Система отопления с однотрубной разводкой вполне подходит для обогрева частного дома площадью до 100 квадратных метров без использования дополнительных способов отопления.

Необходимые навыки

Для того, чтобы самостоятельно провести монтаж радиаторов отопления необходимо иметь хотя бы минимальные строительные и слесарные навыки. Для их получения нет необходимости записываться на специализированные курсы – достаточно внимательно ознакомиться с видеоинструкциями, опубликованными в большом количестве в интернете.

соединение терморегулятора радиатора и батареи

Подготавливаем инструменты

Конечно же, для монтажа батарей отопления необходимо запастись необходимыми инструментами. Не стоит бояться, что от вас потребуется приобретение дорогостоящих устройств. Большинство инструментов для такой работы найдется у вас в подсобке, а необходимые, но отсутствующие вещи можно взять в аренду или одолжить у знакомых.

Итак, найдите или одолжите электрический шуруповерт, пассатижи, перфоратор или дрель с функцией удара и специальное сверло или бур к ним, а также обычный строительный уровень.

При приобретении радиатора отопления обратите внимание на полноту комплектации приобретаемых устройств. Для этого сфотографируйте имеющиеся у вас в доме выводы труб отопительной системы. В случае первоначального монтажа при строительстве лучше, чтобы выходные патрубки труб отопительной системы подходили к входным патрубками без переходников

А вот если вы заменяете батареи в ходе ремонта – ситуация может осложниться

В случае первоначального монтажа при строительстве лучше, чтобы выходные патрубки труб отопительной системы подходили к входным патрубками без переходников. А вот если вы заменяете батареи в ходе ремонта – ситуация может осложниться.

Подводим трубы к радиаторам

При проведении ремонта и замены радиатора, возможно вам придется менять выходные патрубки имеющихся в вашем помещении труб отопительной системы.

чугунная батарея

Самый простой и надежный способ соединения старых металлических труб с современными батареями выглядит следующим образом:

1. Система отопления перекрывается и из нее сливается лишняя вода.
2. Углошлифовальной машинкой срезается лишняя часть старых труб водоснабжения. При этом руководствуемся правилом «Семь раз отмерь, один раз отрежь.
3. Нарезаем на оставшемся куске стальной трубы новую резьбу.
4. На отрезок трубы закручивается запорный вентиль подходящего диаметра.
5. С новой батареей отопления новый вентиль можно соединить при помощи специализированного гибкого соединения из металлопластиковой трубы или при помощи разводки из медной трубы. Монтаж металлопластика выглядит проще, однако, такая труба может разрушиться от чрезмерно высокой температуры в трубах магистрального теплоснабжения. А вот медная труба сможет выдержать даже перегретый пар, но для ее монтажа придется применить пайку, что не у всякого может получиться.

Главной характеристикой смонтированной подводки горячего теплоснабжения к радиаторам отопления является герметичность. Вода в системах отопления может находиться под большим давлением. При проверке герметичности соединений рекомендуется пускать поток воды поэтапно, первоначально с небольшим уровнем давления.

Также при покупке проверяем комплектацию труб и при необходимости докупаем дополнительные соединительные элементы

Обратите внимание, что при сборке секций может использоваться ключ специальной конфигурации – проверьте его наличие в комплекте поставки

Устанавливаем радиаторы

После подготовки системы теплоснабжения начинаем размечать место для установки батарей. Прикидываем, где должны располагаться кронштейны, отмечаем их будущее положение и проверяем горизонтальный уровень установки при помощи строительного уровня.

Прикручиваем кронштейны и вещаем на них батарею в сборе.

Обратите внимание, что число узлов крепления на радиаторе отопления на стену напрямую зависит от количества секции и конструкции батареи

монтаж батарей в деревянном доме

В том случае, если вы подсоединяете стальные трубы к радиатору при помощи сварки – можно ограничиться двумя кронштейнами. Если соединение с магистралью водяного теплоснабжения идет на полипропителеновых трубах и фитингах – то для фиксации батареи нужно уже не менее трех кронштейнов. Кроме, того, количество точек фиксации зависит и от количества секций. При числе секций до 5 — можно ограничиться тремя точками крепления: 2 сверху и 1 снизу. Далее, при увеличении секций до 10 — необходимо добавить по 1 точке крепежа сверху и снизу.

Современные батареи устанавливаются практически на любую поверхность, в том числе и на деревянные стены.

Варианты подключения радиаторов

Как уже говорилось ранее, теплоноситель отопительной системы циркулирует естественным образом либо принудительно посредством установки водяного насоса рядом с котлом.

Чаще всего отдается предпочтение системам с естественной циркуляцией воды, так как именно она и выступает теплоносителем в подавляющем большинстве случаев. Особенно актуален такой вид для регионов с частыми перебоями подачи электроэнергии. Ведь остаться зимой с холодными батареями совсем невесело.

Поэтому, перед выбором варианта подключения отопительного элемента нужно понимать, как будет циркулировать вода. Существует несколько схем подачи теплоносителя в радиаторы, обеспечивающих высокую эффективность общей отопительной системы.

Нижнее или седельное

Такой вариант имеет ещё одно название – «ленинградка». Применяется при прокладке трубопровода под полом либо в стенах. Концы труб системы подводятся к нижней части радиатора, где предусматриваются входной и выходной патрубки для подключения.

Радиаторы, предназначенные для нижнего типа подключения, имеют специальные шаровые краны и воздушные клапаны. Первые позволяют без проблем демонтировать батарею в случае необходимости, а вторые позволяют избежать потерь тепла при образовании воздушных пробок. Стоит заметить, что потери могут составлять до 12%.

Седельное подключение может использоваться, например, в квартире при дизайнерском оформлении интерьера, когда нужно скрыть все неэстетичные элементы системы отопления. Не рекомендуется при естественной циркуляции теплоносителя.

Боковое

Боковое, или одностороннее, подключение различается по виду размещения подающей магистрали:

• Боковое верхнее. Применяется, когда подающая магистраль находится выше уровня батареи. Высокую эффективность обеспечит радиатор с количеством секций не более 10, поскольку его прогрев происходит неравномерно. Допускается использование в системах с естественной циркуляцией теплоносителя.
• Боковое нижнее. Отличается от предыдущего типа только расположением подводящей магистрали. Также не рекомендуется применять батареи с количеством секций более 10. Применяется в системах с водяным насосом.

Диагональное

Оптимальный вариант, обеспечивающий наилучшую теплоотдачу. Теплоноситель подается с одной стороны радиатора, проходит все ребра, максимально отдает тепло и выводится в патрубок с противоположной стороны. Диагональная схема позволяет использовать батареи с большим количеством секций, которые равномерно прогреваются и обеспечивают лучший обогрев помещений.

Применяется как при однотрубной, так и при двухтрубной развязке. Вид циркуляции значения не имеет. Каждая из схем отличается объемом теплоотдачи в процессе эксплуатации: В качестве вывода следует сказать, что двухтрубная разводка является наиболее оптимальным вариантом системы отопления в частном доме, даже учитывая необходимость в дополнительных затратах на материалы. Она эффективна и позволит проводить тонкую регулировку температуры в разных помещениях. Кроме того, двухтрубные системы позволяют достигать гидравлического баланса, что предотвращает возможность возникновения гидравлического удара.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Схема обустройства отопительной системы

Основным элементом в каждой отопительной системе является нагревательный котел. Во многом схемы обвязки радиаторов отопления зависят от него. Если выбран нагревательный прибор напольного варианта изготовления, его не следует монтировать в верхней части отопительной конструкции, поскольку такое расположение снижает эффективности работы системы или даже способно привести к сбою в ее функционировании.

Обычно такие котлы не имеют устройств для отвода воздуха, а это нередко приводит к появлению воздушных пробок. Необходимо учитывать, что при отсутствии воздухоотвода, трубы подающего отрезка магистрали следует монтировать строго вертикально.

Узнать, имеет ли котел воздухоотводчик несложно – надо посмотреть, находятся или нет в его нижней части патрубки, которые предназначаются для подсоединения нагревательного прибора к отопительной системе. Подающую магистраль в этом случае соединяют с трубами обрата при помощи специального коллектора. Обычно патрубки имеются у газовых и электрических отопительных котлов настенного типа.

У некоторых моделей нагревательных агрегатов нет циркулярного насоса, расширительного бака и устройства регулировки давления. Все эти комплектующие элементы можно при необходимости приобрести и установить с учетом их месторасположения. Так циркулярный насос разумнее всего размещать на трубах обрата.

Что касается группы безопасности, то ее разрешается монтировать и на подающем отрезке контура, и на обратном (прочитайте: «Группа безопасности для отопления — делаем систему надежной «).

Когда делается обвязка батарей отопления полипропиленом, нужно учитывать тип системы, на которую предстоит устанавливать дополнительные компоненты. Если конструкция предусматривает естественную циркуляцию теплоносителя, то они вряд ли потребуются. В том случае, когда обвязка радиатора полипропиленом производится в конструкции с принудительной циркуляцией, нужно будет дополнительно использовать как циркулярный насос, так и другие элементы. После этого для проверки качества системы производят опрессовку радиаторов отопления.

В квартирах с центральным теплоснабжением сейчас принято устанавливать биметаллические радиаторы, а в частном домостроении более распространена обвязка алюминиевого радиатора или стальной отопительной батареи.

Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

• муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
• сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

• кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
• специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

• набор специальных ключей;
• уплотнители для резьбовых соединений;
• пакля и резьбовая паста;
• нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

1. Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
2. От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.

Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами

Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ

Поделитесь полезной статьей:

Поделитесь полезной статьей:

Проектирование системы отопления

Вначале необходимо решить, какие именно радиаторы будут применяться, и каким образом они будут подключаться: это позволит заранее провести необходимые подготовительные работы внутри помещений.

Как правило, система отопления состоит из таких элементов:

1. Батареи.
2. Трубы.
3. Приборы отопления.
4. Котлы.

Все вышеперечисленные комплектующие в свободном доступе находятся в точках продажи сантехнического оборудования.

Полипропиленовые трубы с соединительными фитингами различной конфигурации

Несмотря на то, что трубы из полимеров используются в строительстве уже не первый десяток лет, у многих владельцев жилья, эксплуатирующих до сих пор стальные трубопроводы и планирующих модернизацию отопительного контура, возникают вопросы по технологии предстоящего монтажа — каким образом осуществляется разводка линий из полипропилена в домашних условиях, как выглядит подключение радиатора системы отопления к полипропиленовым армированным трубам? Чтобы частично на них ответить, рассмотрим подробнее, как производится подсоединение полипропиленовых трубных материалов к радиаторам отопления.

Выбор материалов

Популярность, которую завоевали полипропиленовые трубы. связана с рядом их положительных качеств:

• Цена на них значительно ниже, чем на металлические аналоги.
• Высокая долговечность, благодаря тому, что пластик не ржавеет, к тому же на нем практически не откладывается осадок.
• Не нуждаются в покраске.

Однако, следует учитывать, что для систем отопления подходят не все виды полипропиленовых труб. Дело в том, что они обязательно должны иметь армировочный слой, который предотвращает значительное температурное расширение трубопровода.

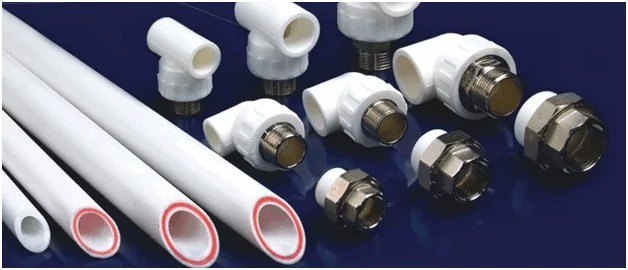

Армированная полипропиленовая труба

Причем желательно, чтобы армировочный слой был алюминиевым, так как стекловолоконная армировка приводит к насыщению теплоносителя кислородом. Это в свою очередь вызывает ржавление металлических поверхностей котлов и других элементов теплоснабжения. Трубы, которые имеют алюминиевое армирование и подходят для систем теплоснабжения, обозначаются маркировкойPN25.

Обратите внимание! При выборе труб следует обратить внимание на равномерность толщины их стенок. Для этого нужно посмотреть на их срез

Что касается диаметра, то оптимальный параметр –25 мм

Что касается диаметра, то оптимальный параметр –25 мм.

При этом также необходимо приобрести фитинги, к которым относятся:

Схема однотрубного и двухтрубного подключения радиаторов

Ключевые правила разборки радиаторов отопления

В зависимости от состояния и типа батареи нужно подготовить инструментарий:

• ниппельный ключ,
• болгарку либо автоген,
• кувалду, молоток,
• разводной ключ (его можно заменить комплектом гаечных ключей, имеющих разные головки),
• строительный фен,
• зубило.

Важно найти качественный ниппельный ключ: он выглядит как железный прут, на одном его конце есть головка в форме лопатки, на другом – отверстие либо ушко. Инструмент оснащен засечками, ширина секций радиатора соответствует расстоянию между ними. Во время демонтажа старой батареи вытекает грязный теплоноситель, нужно защитить пол клеенкой или большим количеством ветоши

Во время демонтажа старой батареи вытекает грязный теплоноситель, нужно защитить пол клеенкой или большим количеством ветоши.

Разборка биметаллических и алюминиевых секционных изделий

Перед тем, как демонтировать устройство своими руками, нужно остановить подачу теплоносителя и сбросить давление. На схеме представлен биметаллический радиатор в разрезе – она поможет сориентироваться в последовательности работ.

Из чего состоит радиатор отопления

Как разобрать батарею отопления:

• нужно подождать, когда прибор остынет. Чтобы вынуть его из системы, следует открутить соединительные входные и выходные муфты,
• отодвинуть муфты по трубе от элемента обогрева и снять его с кронштейнов,
• избавиться от оставшейся внутри жидкости, положить прибор на ровную поверхность лицевой стороной вверх,
• снять и тщательно промыть фильтр, иначе в нем засохнет грязь.

Можно приступать к разделению радиатора на секции, разобравшись с направлением движения ниппель-гайки (иначе велика вероятность повреждения оборудования). Кольцеобразная гайка имеет внутренние пазы и внешнюю резьбу – правую и левую, при ее откручивании секции раздвигаются. Производители биметаллических батарей маркируют свою продукцию, обозначают направление резьбы: S – левосторонняя, D – правосторонняя

При откручивании важно придерживаться этой подсказки, чтобы не сорвать резьбу на отопительном приборе

Ниппельный ключ нужно вставить в радиатор и направить к гайке с помощью насечек на инструменте, воспользоваться рычагом и сдвинуть соединительный элемент. Здесь пригодится помощник – он будет удерживать батарею в ровном положении. После разъединения нужно осмотреть размещенные между секциями металлические прокладки – те, что сохранились в хорошем состоянии, можно использовать повторно, силиконовые подлежат обязательной замене.

Как разобрать чугунную батарею отопления

Такие изделия обычно используются десятилетиями, их сложно демонтировать без серьезных повреждений. Чтобы вынуть прибор из места крепления, нужно раскрутить входные и выходные сгоны. Если они не сдвинутся с места, придется воспользоваться автогеном либо болгаркой – срезать соединения. Оборудование нуждается в промывке, далее его нужно уложить на рабочую поверхность.

Чтобы разобрать чугунный радиатор отопления раскрутите входные и выходные сгоны

При длительной эксплуатации компоненты конструкции прикипают друг к другу, разборка не нового чугунного радиатора подразумевает применение большой физической силы. Если не получается открутить гайку, ее следует нагреть автогеном, строительным феном, паяльной лампой. Изъеденные ржавчиной соединительные пазы не удастся разобрать вручную, но если разбить их кувалдой, можно в процессе разрушить всю конструкцию. Сложнее, но эффективнее будет распилка стыков ножовкой по металлу либо болгаркой. После вывода из системы поврежденной секции необходимо выбить молотком и зубилом ниппель-гайку. Общий вес конструкции – 75 кг, здесь не обойтись без помощника.
