Группа безопасности для отопления своими руками

Зачем нужна и принцип работы

Любая система отопления работает в определённом диапазоне значений давления. Оно меняется в зависимости от степени нагрева и охлаждения жидкости в сети. Когда теплоноситель нагревается, он расширяется, тем самым увеличивая давление в ней.

Группа безопасности нужна для того, чтобы предотвратить разрыв труб, протечки из запорной арматуры или поломки других элементов системы отопления из-за высокого давления. С помощью неё контролируется давление, и при достижении максимально допустимого его значения, она сбрасывает необходимое количество теплоносителя из сети.

Группа безопасности состоит из следующих элементов:

• Аварийного (предохранительного) клапана;
• Автоматического воздухоотводчика;
• Манометра.

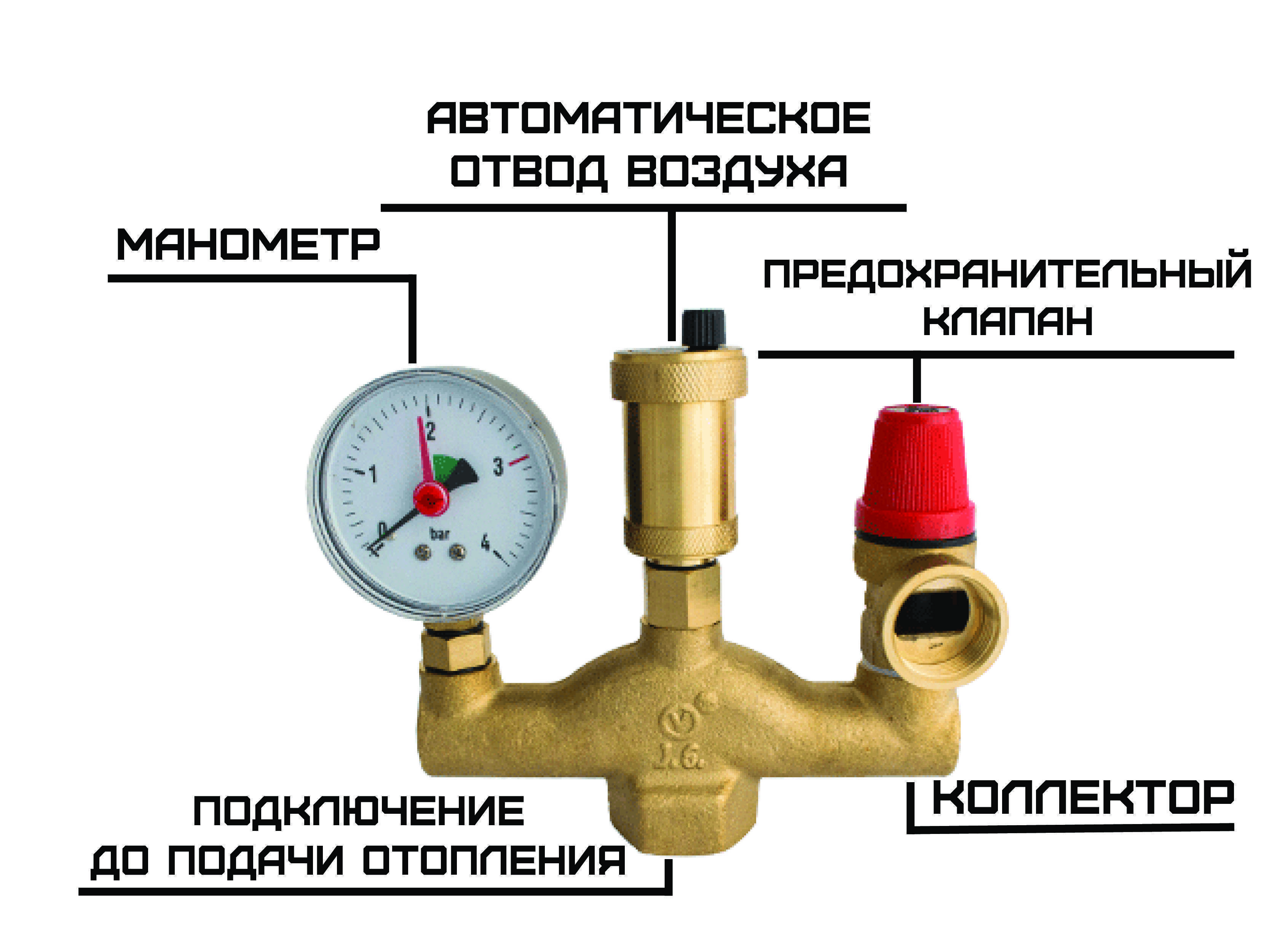

Схема группы безопасности на отопление

Все они присоединены к одному основанию – консоли. Соединение консоли, корпуса аварийного клапана и воздухоотводчика производится методом горячей ковки. Поворотная крышка на предохранительном клапане выполнена из термостойкого нейлона.

В любых системах отопления не должно быть воздуха. Из-за него в сети возникают шумы, а также быстрее выходят из строя некоторые элементы сети, например, циркуляционный насос. Попадание воздуха в систему отопления неизбежно во время заполнения её теплоносителем.

Также он выделяется из жидкости, когда она нагревается до высоких температур. Для того чтобы удалить его из системы, используются автоматические воздухоотводчики.

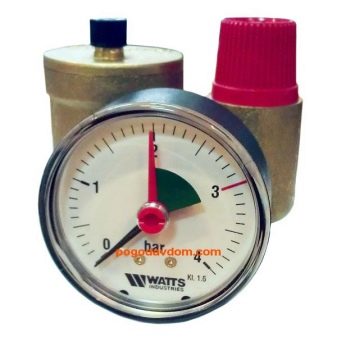

С помощью манометра осуществляется визуальный контроль над давлением в сети. Аварийный клапан производит сброс теплоносителя из системы для снижения давления. Направление сброса жидкости показано стрелочкой на корпусе устройства. Это необходимо для того, чтобы во время выброса теплоносителя он не попал на человека.

Лучше всего подсоединить к предохранительному клапану пластиковую трубку, а её подвести к ёмкости. Это не только сделает его использование более безопасным, но и поможет следить за работой и проверять, сколько теплоносителя сбросил и в рабочем ли он состоянии.

Воздухоотводчик — важная часть группы безопасности на отопление

Если клапан длительное время бездействовал, то из-за загрязнений он может начать протекать, тем самым снижая давление в сети. Поэтому периодически его нужно прочищать. Чтобы открыть клапан, проворачивают крышку по направлению стрелки.

Обратите внимание! Сливной шланг подбирается того же диаметра, что и выходное отверстие на аварийном клапане, чтобы он не создавал препятствий во время выброса теплоносителя из системы отопления.

Включение в работу котла отопления

Перед первым пуском системы отопления котел необходимо подготовить к работе в соответствии с инструкцией, прилагаемой к нему. Это лучше сделать заранее.

Включать в работу систему отопления можно только после того, как убедитесь, что теплогенератор полностью готов к работе, если это необходимо, подключен к электрической сети.

Вначале котел запускается на минимальной нагрузке. При этом основная задача состоит в предварительном нагреве теплоносителя до температуры 35-40 градусов.

Если котел оснащен терморегулятором, то на панели управления необходимо установить соответствующую температуру. Если речь идет об энергонезависимом устройстве, управлять процессом нагрева теплоносителя придется вручную, меняя расход газа на горение и контролируя визуально температуру нагрева теплоносителя.

Пока идет подогрев теплоносителя, нужно проверить, как поступает тепло к приборам отопления. Для этого нужно осмотреть все радиаторы в доме. Если прибор отопления прогрет неравномерно, и в верхней его части тепла нет, придется еще раз сбросить воздух.

В таком режиме система отопления должна проработать не менее двух часов. Затем можно увеличить расход газа и прогреть теплоноситель до 70 градусов. В этом режиме котел должен проработать не менее пяти часов.

Принцип работы

Для каждой системы отопления имеются свои конкретные значения максимального давления. На это напрямую влияет степень нагрева и охлаждения жидкости, которая находится в сети. Как было описано выше, из-за того, что давление начинает превышать норму, могут произойти значительные поломки. Чтобы понять, как блок безопасности помогает избежать последствий аварийных ситуаций, стоит рассмотреть принцип его работы.

Набор частей блока безопасности может меняться в зависимости от того, для каких целей используется основной агрегат, но в базовой комплектации система содержит всего три модуля, которые вмонтированы в корпус. Это манометр, воздухоотвод (кран Маевского) и предохранительный клапан.

Разберем более подробно назначение всех трех элементов.

Манометр – это измерительный прибор, с помощью которого можно оперативно контролировать показатели давления. Самой главной его функцией является определение максимально точных данных. Но, как и любой прибор, он имеет определенные погрешности. Измерительными единицами в манометрах являются либо бары, либо атмосферы, но наиболее популярным остается первый вариант.

Автоматический воздухоотводчик служит для удаления излишнего воздуха в системе. Обычно эта деталь производится из латуни. Как известно, в любой системе отопления воздуха быть не должно. Он накапливается по нескольким причинам. Это может быть установка резиновых уплотнений низкого качества, засор внутри трубопровода, неправильный монтаж системы отопления. Также в воде, которая поступает в систему, содержится достаточное количество кислорода. Именно он способствует образованию пробок из воздуха.

Предохранительный клапан играет важную роль. Он необходим для устранения лишней жидкости из закрытой системы. Иными словами, он служит для защиты в том случае, если автоматический отводчик не сработает. Для производства данного элемента используется латунный сплав. Состоит он из двух деталей: стальной пружины и мембраны. Сброс теплоносителя с помощью клапана происходит таким образом, чтобы он не попал на человека. Особенно актуально использование предохранителя в системах, которые оснащены паровыми котлами.

Как можно понять из описаний, каждая деталь блока безопасности выполняет свои определенные функции. Элементы могут как располагаться отдельно, в разных частях трубопровода, так и быть в единой связке. Также существует еще один вариант комплектации системы. В него добавлен гаситель гидравлических ударов, защищающий манометр от действия окружающей среды.

Оборудование в целом работает по определенной несложной схеме. Если по каким-то обстоятельствам расширительный бак не может возместить расширение теплоносителя, а закрытая система подвергается высокому давлению, то в недрах оборудования также увеличивается давление. В этот момент в работу включается предохранительный клапан. Его пружина сжимается, открывается вентиль. Так лишний теплоноситель получает возможность выхода, лишний воздух выходит через воздухоотводчик.

Группа безопасности в системе отопления

Одним из ключевых звеньев водяной системы отопления является группа безопасности или, как ее еще называют, блок безопасности. Это механизм, представляющий собой  набор приборов, которые обеспечивают безаварийную работу системы и контролируют давление теплоносителя. В случае возникновения аварийной ситуации (к примеру выход из строя расширительного бака), в системе отопления резко увеличится давление, из-за чего может разорваться труба или выйти из строя теплообменник отопительного котла. Для компенсации избыточного давления и предотвращения “завоздушивания” системы, подключается в работу группа безопасности. Она в автоматическом режиме сбрасывает лишнее давление, и тем самым не дает ему превышать заданную норму, сохраняя работоспособность системы отопления.

Группа безопасности состоит из металлического корпуса с резьбовыми соединениями, на котором установлены манометр, воздухоотводчик и предохранительный клапан.

• Манометр. Измерительный прибор, обеспечивающий визуальный контроль над давлением и температурой в системе отопления. Необходимо помнить, что оптимальным. Для большинства отопительных приборов считается значение, составляющее 1,5 – 2 атмосферы.
• Воздухоотводчик. Автоматически сбрасывает лишний воздух из системы. При повышении в системе отопления давления ( к примеру при закипании теплоносителя, сопровождающиеся выделением горячего воздуха, способного разрушить систему), он автоматически отводит из нее лишний воздух.
• Предохранительный клапан. Предназначен для сброса излишков жидкости из закрытой системы, если при нагревании теплоноситель расширяется и создает избыточное давление. Самым чувствительным местом системы отопления является теплообменник котла, поэтому предохранительный клапан необходимо подбирать с таким же порогом срабатывания, который максимально допустим при эксплуатации отопительного оборудования (данный параметр указан в паспорте котла).

Как работает группа безопасности в системе отопления

Если по каким-то причинам расширительный бак не компенсировал расширения теплоносителя, то давление внутри системы будет нарастать, в какой-то момент срабатывает механизм предохранительного клапана и открывается путь для выхода лишнего теплоносителя, а через воздухоотводчик выходит лишний воздух. Чтобы избежать ожогов при внезапном открытии обратного клапана и выбросе лишнего теплоносителя, к его отводу присоединяют отводную трубу, которую направляют в систему канализации. Не следует думать, что при срабатывании предохранительного клапана система теряет много жидкости. Как правило для нормализации давления требуется сбросить не более 100 граммов теплоносителя.

Установка группы безопасности на отопление

Настенные котлы отопления, как правило выпускаются уже с блоком безопасности, и поэтому дополнительно устанавливать его не нужно. В напольных котлах, особенно отечественных производителей, таких приборов нет, поэтому их придётся дополнительно устанавливать в систему отопления. Для того, чтобы группа безопасности исправно функционировала и смогла адекватно отреагировать на критические параметры системы отопления установку необходимо доверить специалисту. Любые оплошности и недоделки во время установки недопустимы и делают бессмысленным само наличие данной системы защиты.

Обычно установка группы безопасности выполняется сразу после котла на подающей магистрали на расстоянии, 1-1,5 метра от него. При таком расположении по манометру удобно контролировать давление в системе отопления.

На участке трубопровода от отопительного котла до блока безопасности не допускается устанавливать запорную арматуру, фильтры и другие элементы, которые могут уменьшить его проходное сечение.

Обычно на манометре указывается максимальное давление (3 атм.). Красную стрелку необходимо установить на отметку, которая соответствует, максимально рекомендуемому давлению в 2 атмосферы Свыше 2 атмосфер большинство отопительных котлов эксплуатировать не рекомендуется. Данный параметр указывается и в паспорте отопительного котла.

• Радиаторы отопления
• Циркуляционный насос

ВЫВОД Группа безопасности в системе отопления, является сравнительно недорогим механизмом, который предотвратит выход из строя элементов системы отопления, поэтому ее установка крайне желательна, особенно в системах закрытого типа.

Как работает группа безопасности в системе отопления

Если по каким-то причинам расширительный бак не компенсировал расширения теплоносителя, то давление внутри системы будет нарастать, в какой-то момент срабатывает механизм предохранительного клапана и открывается путь для выхода лишнего теплоносителя, а через воздухоотводчик выходит лишний воздух. Чтобы избежать ожогов при внезапном открытии обратного клапана и выбросе лишнего теплоносителя, к его отводу присоединяют отводную трубу, которую направляют в систему канализации. Не следует думать, что при срабатывании предохранительного клапана система теряет много жидкости. Как правило для нормализации давления требуется сбросить не более 100 граммов теплоносителя.

Установка группы безопасности на отопление

Настенные котлы отопления, как правило выпускаются уже с блоком безопасности, и поэтому дополнительно устанавливать его не нужно. В напольных котлах, особенно отечественных производителей, таких приборов нет, поэтому их придётся дополнительно устанавливать в систему отопления. Для того, чтобы группа безопасности исправно функционировала и смогла адекватно отреагировать на критические параметры системы отопления установку необходимо доверить специалисту. Любые оплошности и недоделки во время установки недопустимы и делают бессмысленным само наличие данной системы защиты.

Обычно установка группы безопасности выполняется сразу после котла на подающей магистрали на расстоянии, 1-1,5 метра от него. При таком расположении по манометру удобно контролировать давление в системе отопления .

На участке трубопровода от отопительного котла до блока безопасности не допускается устанавливать запорную арматуру, фильтры и другие элементы, которые могут уменьшить его проходное сечение.

Обычно на манометре указывается максимальное давление (3 атм.). Красную стрелку необходимо установить на отметку, которая соответствует, максимально рекомендуемому давлению в 2 атмосферы Свыше 2 атмосфер большинство отопительных котлов эксплуатировать не рекомендуется. Данный параметр указывается и в паспорте отопительного котла.

ВЫВОДГруппа безопасности в системе отопления. является сравнительно недорогим механизмом, который предотвратит выход из строя элементов системы отопления, поэтому ее установка крайне желательна, особенно в системах закрытого типа.

Советуем к прочтению:

Система отопления с естественной циркуляцией теплоносителя Устройство твердотопливного котла. Котел чугунный или стальной Устройство и принцип работы циркуляционного насоса Регулировка температуры твердотопливного котла

Модели котлов отопления

Электрические котлы. Считается надежным вариантом обогрева для дома, относительно дорогим по стоимости эксплуатации и результативным по теплоотдаче. Работу агрегата можно регулировать автоматически при помощи датчиков температуры. Управление системой сводится к принципу: установил, настроил и забыл. Остальные функции будут выполняться электроникой.

Современные котлы оснащены узлом управления, помогающим регулировать процессы. Нажатием на кнопку можно изменить режим отопления, например с минимального режима перейти на сберегающий.

Электрические котлы имеют два недостатка:

• высокую цену энергоресурса
• зависимость от подачи энергии

Газовые котлы

1. Установка и периодическое обслуживание специалистами.
2. Автоматическое управление, зависящее от скачков электроэнергии.
3. Высокая цена оборудования и степень опасности.

Котлы на жидком топливе. Работают на солярке, экономически невыгодны по причине дорогого топлива. Преимущество работы агрегата в том, что имея такой вид обогрева, перестанут быть актуальными проблемы подачи газа или электроэнергии. При этом в доме будет комфортная регулируемая температура и горячая вода. Солярка хранится в больших контейнерах, вынесенных за территорию дома и прикопанных в земле. Наряду с преимуществами у системы есть серьезные недостатки:

• электрозависимость, поскольку узел управление оснащен 2 автоматическими блоками
• расход солярки — до 10−15 литров в сутки
• высокая пожарная опасность

Твердотопливные котлы. Модель и технология постоянно совершенствуются. Выпускаются в напольном варианте. Подогретая дровами или торфом вода циркулирует по трубам и греет помещение. Многие варианты предполагают альтернативную замену топлива.

Если вас полностью не устраивает ни один из перечисленных вариантов, обратитесь к комбинированному виду отопления. Это поможет в целом увеличить эффективность системы, обеспечить дом теплом согласно коммунальным условиям.

Правильная установка своими руками группы безопасности котла

Установку группы безопасности котла сложным процессом назвать трудно. Мало того, трудно назвать сложным и самостоятельный процесс сборки этого элемента защиты системы отопления. О том, как его сделать своими руками, мы расскажем немного дальше, а пока поговорим о тонкостях установки готовой группы безопасности, которые присутствуют здесь, даже несмотря на элементарность этого оборудования. Всего можно выделить три важных момента.

• Никакой запорной арматуры между группой безопасности и подачей отопления. Да, да, именно подачей, так как группа безопасности устанавливается в самом горячем месте. Категорический запрет на установку запорной арматуры связан с тем, что по своей сути она является слабым звеном, которое при перегреве разорвет раньше, чем сработает взрывной клапан.
• Никакого промежуточного оборудования, в том числе и тройников, между котлом и группой безопасности по центральной магистрали, подающей теплоноситель. Все, что установлено до группы безопасности, опять-таки, является слабым звеном, которое может быть разрушено избыточным давлением еще до того, как сработает защитный предохранительный клапан.

Кроме того, не следует выпускать из виду и другие немаловажные моменты. К примеру, сбрасываемый теплоноситель нужно куда-то девать – не выливать же его прямиком на пол? Сброс можно направлять непосредственно в канализацию, но лучше всего для этого дела использовать специальную емкость – благодаря ей вы будете видеть, сработала ли защита или нет в моменты вашего отсутствия в доме

Соединяя сбросной клапан с емкостью или канализацией, не стоит забывать и о таком важном моменте, как сечение соединительной трубы – оно должно быть не меньше, чем выпускное отверстие в самом клапане. Ничто не должно мешать сбросу перегретого теплоносителя, в том числе и отводящий его шланг – в противном случае его просто сорвет, что может привести к намоканию электрооборудования, используемого в вашей домашней котельной

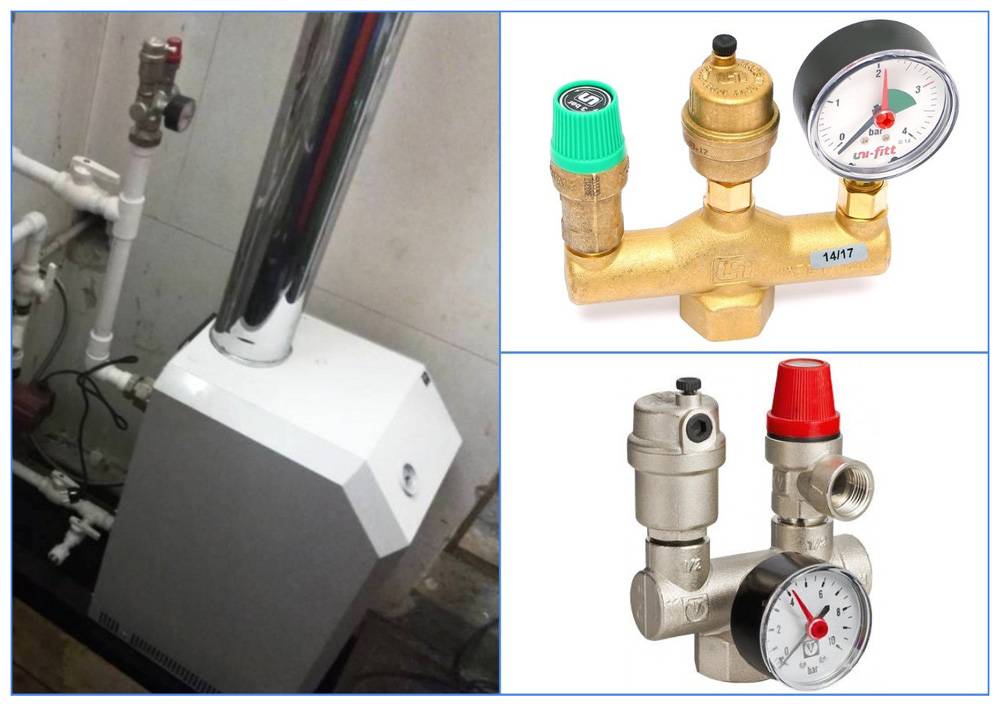

Группа безопасности для котла отопления фото

В заключение темы скажу несколько слов по поводу самостоятельного изготовления группы безопасности для котла отопления. Ситуация здесь такая, что действительно изготовить своими руками можно только один элемент этого приспособления – гребенку. Все остальное (взрывной клапан, манометр и автоматический воздухоотводчик) самостоятельно сделать ну никак не получится. Другое дело – гребенка, изготовить своими руками ее не очень сложно, особенно если человек умеет пользоваться сваркой. Сразу нужно отметить, что ни из полипропилена, ни из металлопластика, ни из каких-либо других труб и даже латунных тройников коллектор группы безопасности не собирается – это чревато его порывом в критических ситуациях. Коллектор нужно делать из стали методом сварки. То есть понадобится кусок толстостенной трубы и металлические резьбовые муфты в количестве 4 штуки: три из них – это подключение устройств, а четвертая нужна для подсоединения к системе отопления. К слову говоря, чтобы не глушить одну сторону гребенки, в том месте можно приварить одну из трех муфт, в которую потом установить угловой автоматический сбросник воздуха.

Это как вариант, если готовая гребенка на три положения покажется вам слишком дорогостоящим удовольствием. Сами понимаете, что лучше купить качественное готовое изделие и не переживать о последствиях, связанных с группой безопасности котла, изготовленной своими руками. В любом случае, приобретать ее по отдельности обойдется дешевле, чем в собранном виде.

Как правильно установить своими руками

Для проведения процесса понадобятся следующие материалы и инструменты:

• аварийный сбросной клапан;
• воздухоотводчик;
• манометр;
• лён;
• крестовина;
• углы с наружной и внутренней резьбой;
• газовые ключи;
• ниппель;
• герметик;
• переходники.

С помощью льна, накрученного по часовой стрелке на резьбу, углы крепятся к крестовине. Сверху льна кладётся слой герметика, гаечными ключами углы фиксируются друг напротив друга.

По такой схеме монтируются все составляющие ГБ. Соединение деталей осуществляется за счет переходников.

После сборки обязательно проводится её проверка под давлением на возможные неисправности и работоспособность.

Монтаж группы безопасности на отопительный котел

Перед тем как собрать группу безопасности определяют место для установки такого устройства. Основные условия его выбора:

• На подающей линии выше котла отопления на высоте до 1,5 метров.
• Горизонтальный участок трубопровода в непосредственной близости с теплогенератором.
• На отдельных видах котлов для фиксации ГБ сверху теплогенератора есть специальный разъём.
• Для трубы, идущей вверх от котла отопления, монтируется блок безопасности путём установки горизонтальной плоскости. На ней все составляющие элементы группы будут «смотреть вверх».
• Для котла большой мощности потребуется установка ещё одного блока безопасности.

Для начала работы системы откручивается колпачок в воздухоотводчике, спускается воздух. Затем крышка возвращается в исходное положение, устройство оставляется открытым.

Внимание! Запрещено монтировать запорную арматуру между котлом и блоком безопасности. В противном случае при аварии действие защитного устройства прекратится. Раз в месяц нужно обязательно проверять исправность воздухоотводчика

Длительный простой в работе приводит к его засорению

Раз в месяц нужно обязательно проверять исправность воздухоотводчика. Длительный простой в работе приводит к его засорению.

6 Подключение к контуру

Перед тем как установить систему безопасности, нужно определить место для монтажа. Существуют правила, которые следует выполнять:

1. 1. Выбор горизонтального участка на подающей магистрали после агрегата.
2. 2. В некоторых случаях монтаж предусмотрен непосредственно на котёл, где сверху встроен специальный разъём.
3. 3. Расстояние между прибором отопления и группой защиты не должно быть больше 1,5 метра.
4. 4. Для трубы, которая идёт вертикально вверх от котла, например, на второй этаж нужно сделать разветвление. Для этого используется уголок таким образом, чтобы группа защиты могла располагаться горизонтально, а приборы «смотрели» вверх.
5. 5. Для котла, обладающего большой мощностью, возможен монтаж ещё одного блока безопасности.

Важное правило, требующее выполнения — не устанавливать запорную арматуру между защитной группой и теплогенератором. Во избежание травмы, проверяя предохранительный клапан или при его срабатывании, необходимо подключение дренажной трубки к устройству и выведение её в канализацию. Нужно своевременно проверять функционирование аварийного прибора методом открывания колпачка в направлении, указанном стрелкой

Нужно своевременно проверять функционирование аварийного прибора методом открывания колпачка в направлении, указанном стрелкой.

После проведённого монтажа группы безопасности необходима проверка работы всех элементов. Чтобы начать эксплуатацию воздухоотводчика, требуется открутить верхний колпачок для удаления воздуха. Затем крышку возвратить на место, но прибор должен остаться приоткрытым.

Твердотопливные агрегаты, отапливаемые дровами и углем, нередко оснащены специальным штуцером для крепления блока безопасности. Об этом оговаривается в документации на изделие, поэтому не нужно будет выбирать место для монтажа.

Лофт

В этом году стиль остается востребованным. Его часто используют для того, чтобы обустроить кухни, совмещенные с гостиной. Такое объединение дает больше свободного места, что только подчеркнет все детали лофта.

Например, стилисты обыгрывают кладку из кирпичей, провода или бетонные стены. На фотографиях хорошо показано, как удачно это может выглядеть гостиной, которая объединена с кухней. Для лофта подбирают шероховатые и неоднородные поверхности, грубые материалы. В квартирах, оформленных в таком стиле, устанавливают настенные светильники. При этом свет направляют вдоль стенок. За счет этого тени падают так, что неравномерные поверхности выглядят объемными. Первое время к лофт относились с опаской, но он быстро стал популярным. Дизайнеры не скрывают материалы для отделки и даже их подделывают. Чтобы имитировать бетонную поверхность и подтеки, используют декоративную штукатурку.

Тосол в системе отопления

Чтобы свести на нет негативные последствия для радиаторов и коммуникаций от снижения температуры, внутрь отопительного контура заливается тосол. В составе этого вещества присутствует этиленгликоль, относящийся к опасным для здоровья токсинам. Это предполагает соблюдение мер безопасности при работе с данной жидкостью: она не должна попасть ни на кожу, ни в глаза. Касается это также паров тосола, которые могут просачиваться в местах протечек отопительного трубопровода.

Стоимость тосола у разных производителей может отличаться, однако в любом случае он обойдется намного дороже, чем обычная дистиллированная вода. Бывают ситуации, когда незамерзающие жидкости являются единственным приемлемым вариантом для обеспечения работоспособности системы. В таком случае потребуется знание определенных правил эксплуатации тосола и соблюдение мер безопасности. Бывает, что его заменяют обычным антифризом для автомобилей.

Правила использования тосола в системе обогрева здания:

Важно учитывать тот факт, что по вязкости тосол намного превосходит дистиллированную воду. Это предполагает использование более мощного циркуляционного насоса.
Вещество демонстрирует высокую текучесть, из-за чего даже небольшая трещина сможет спровоцировать попадание антифриза внутрь комнаты. Это выдвигает сугубые требования к уровню герметичности отопительного контура

Весь резиновый уплотнитель следует заменить на паронитовый.
Тосол нагревается намного медленнее, чем вода. Это следует учесть при выборе оптимального температурного режима.
Запрещается использовать чистый концентрированный тосол: перед заливанием в систему отопления его разводят дистиллированной водой.

Это выдвигает сугубые требования к уровню герметичности отопительного контура. Весь резиновый уплотнитель следует заменить на паронитовый.
Тосол нагревается намного медленнее, чем вода. Это следует учесть при выборе оптимального температурного режима.
Запрещается использовать чистый концентрированный тосол: перед заливанием в систему отопления его разводят дистиллированной водой.

В настоящее время установка системы безопасности на отопление в основном происходит еще на заводе. В тех редких случаях, когда такого блока на котельном оборудовании не имеется, его монтируют самостоятельно. Благодаря установке группы безопасности на отопление сводится на нет риск завоздушивания трубопровода и нарушение режима работы системы. В тех случаях, когда существует риск замерзания воды в контуре, вместо нее заливают тосол. Все эти действия способствуют увеличению долговечности и эффективности приборов отопления.

Отопление закрытого типа с группой безопасности

Блок безопасности в отопительном контуре — это совокупность приборов, предотвращающих возникновение аварийных ситуаций. Любая отопительная конструкция работает при определённых значениях давления. В зависимости от нагрева или охлаждения теплоносителя эта величина варьируется. Группа безопасности осуществляет её контроль и при превышении максимально допустимого значения сбрасывает определённое количество жидкости из контура.

Система включает в себя следующие приборы:

• Манометр, который измеряет давление в установке.
• Клапан, который препятствует повышению давления.
• Воздухоотводчик, который удаляет излишки воздуха.

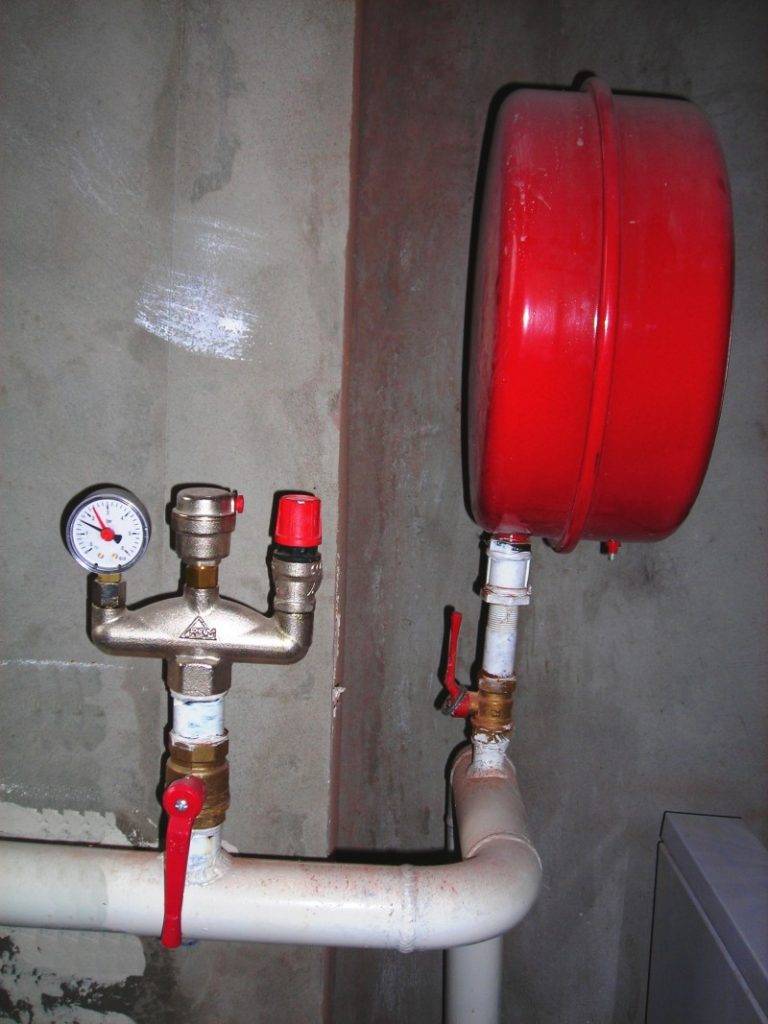

Фото 3. Группа безопасности для системы отопления, включающая в себя манометр, воздухоотводчик и обратный клапан.

Все эти приборы имеют своё место и размещаются на отдельном коллекторе, который присоединяется к закрытой отопительной схеме резьбовой муфтой.

Важно! Приборы безопасности всегда устанавливаются только вертикально и выше теплогенератора. Некоторые котлы продают вместе с установленной заводом-изготовителем группой безопасности

Остальные приборы требуют отдельной установки, которая проводится в том же помещении, что и котёл

Некоторые котлы продают вместе с установленной заводом-изготовителем группой безопасности. Остальные приборы требуют отдельной установки, которая проводится в том же помещении, что и котёл.

Закрытая конструкция системы отопления очень популярна и имеет много преимуществ. При правильной наладке, пуске и монтаже она становится автономной и не требует никакого постороннего вмешательства. Система проста в обслуживании, и при возникновении неполадок её можно восстановить самостоятельно.

Составляющие блока безопасности

Чтобы понять суть работы защитного механизма, нужно рассмотреть конструкцию группы безопасности. Она представляет собой систему, состоящую из нескольких элементов. Каждый из ключевых звеньев выполняет свою определенную задачу.

Система безопасности для отопления включает такие модули:

1. Корпус, выполненный из оцинкованной стали.
2. Воздухоотводчик автоматического типа. Его еще называют краном Маевского. Предназначен для вывода лишнего воздуха из системы. Как правило, для производства используют латунь.
3. Предохранительный клапан. Нужен для дублирования воздухоотводчика. Если автоматический отводчик не сбрасывает воздух, эту работу за него выполняет клапан. Также он выводит и излишки воды. Для производства предохранительного клапана применяют латунный сплав.
4. Манометр и термометр. Термометр показывает уровень температуры, а манометр для отопления показывает информацию касательно давления в системе теплоснабжения. Оптимальным считается такое давление, которое подходит под параметры работы отопительного котла. Как правило, этот показатель равняется 1,5 атмосферам. Надо отметить, что сегодня существуют и термоманометры для отопления, которые представляют собой прибор, измеряющий и температуру, и давление в газообразных и жидких средах.

Все элементы защиты и контроля, включая манометры и термометры, прикрепляются к верхней части металлического корпуса. Отдельно элементы защитного механизма не устанавливаются. Поскольку при отсутствии одного из них, весь комплекс в полной мере функционировать не сможет. Например, есть манометры и термометры для систем отопления, но нет предохранительного клапана. В этом случае пользователь будет видеть, что давление повышается, но исправить проблему не сможет.

Или, к примеру, есть воздухоотводчик, но отсутствует предохранительный клапан. При этом лишний воздух будет выходить, а перегретая жидкость будет оставаться в корпусе. Что может привести к выходу из строя всей обогревательной системы. Для управления системой теплоснабжения предназначен контроллер отопления и гвс, который гарантирует поддержание в квартире оптимальной температуры в зависимости от колебаний уровня температуры наружного воздуха.
