Корректор газа: назначение и правила проверки приборов корректировки объема топлива

Зачем нужен корректор для газового счетчика?

В каких случаях он используется?

Существуют так называемы стандартные условия при которых измеряются объёмы газа, проходящие через счётчик.

Корректор как раз выполняет эту функцию. Он подгоняет объёмы прошедшего газа под те самые стандартные условия (если точнее он высчитывает стандартные и производит коррекцию при замерах) это температура (плюс двадцать) давление (760-т миллиметров ртутного столба).

Используются корректоры где угодно, начиная от газовых счётчиков бытового предназначения, до промышленных.

Бытовые газовые счётчики с корректором довольно выгодное приобретение, платите только за реальные объёмы газа, а не за прошедший газ по трубе.

При помощи электронного корректора, можно выводить данные на компьютер, электронные корректоры могут быть подключены к общей (центральной) системе учёта газа.

Электронные корректоры снабжены цифровым табло.

В общем очень технологичная штука, но ему (корректору) необходимо питание.

Корректор нужен, для того, чтоб платить (точнее знать, а уже платить или просто измерять это не важно), точное количество газа прошедшего через счётчик. Так как газовый счётчик имеет достаточно сильные погрешности в зависимости от того при каких условиях подаётся газ. Так как газовый счётчик имеет достаточно сильные погрешности в зависимости от того при каких условиях подаётся газ

Так как газовый счётчик имеет достаточно сильные погрешности в зависимости от того при каких условиях подаётся газ.

Вот например газ можно подавать по разному например норму по давлению и это будет одно, а если давление понизить, то газ пройдёт в том же объёме, но его КПД при сгорании будет ниже!

Или к примеру температура, чем холоднее газ, тем он плотнее, а чем жарче на улице тем разреженней это всё опять же влияет на итоговое КПД по сгоранию, и если захотеть то на этих разницах поставщик может достаточно сильно обманывать потребителя.

Корректор же, имея в себе заложенную программу всё это исправит, к примеру пересчитает потребленные кубы, если давление не достаточно, то есть если давление меньше на 10% от нормы, то и за куб газа вам корректор посчитает не 1 куб, а 1.1 — что соответствует действительности, а теперь представьте сколько можно сэкономить или наоборот переплатить не имея корректора на 100 или 200 кубах которые вам подадут газ с пониженным давлением.

Стоят конечно такие счётчики намного дороже обычных, а установка корректоров не везде возможна, но то что он только в пользу для потребителя это факт, он поможет платить за фактически потреблённое, а не накрученное.

источник

Преимущества и недостатки устройства

защита двигателя от самых разных вредных влияний. Это: результаты воздействия топлива низкого качества на двигатель; процессы засорения форсунок; предотвращает образованию нагара в камерах сгорания, на поршнях, а также на свечах зажигания; повреждение жиклеров и форсунок.
повышает компрессию приблизительно на 10%, при одновременном не изменении особенностей конструкций двигателя и эксплуатационных характеристик. Происходит это в результате очищения от нагара камер цилиндров и колец поршней;
повышение до 30% срока работы всех без исключения деталей цилиндропоршневой группы. Такой результат достигается при снижении уровня и показателей закоксованости, а также при отсутствии залегания поршневых колец;
способствует стабильной и бесперебойной работе и пуску двигателя в зимнюю пору, это связано с тем, что обработанное дизельное топливо способно застывать при более низких температурах окружающей среды. При этом нет необходимости добавлять в топливо специальные добавки и прочее присадки неизвестного происхождения;
получение ощутимой прибавки к мощности (мало зависит от качества топлива);
экономия на регулярной замене свечей и чистке инжектора или карбюратора;
возможность использования более дешевого бензина;
не нуждается в каких-либо дополнительных источниках энергии.

аппроксимирование топливоподачи;
сложность в эксплуатации (от первоначальных настроек до обслуживания);
трудность в регулировке показателя величины крутящего момента.

Подбор промышленного счётчика с корректором газа потоковым EK280/EK290

Корректоры по температуре существенно проще и дешевле корректоров по давлению и температуре.

Если представленные выше импортные корректора объема газа являются одноканальными и работают только с одним счетчиком газа, одним датчиком давления и одним термометром, отечественные корректора являются многоканальными. СПГ-741 может работать с двумя счетчиками газа, ВКГ-2 до восьми счетчиков, ВТД (СТД) до десяти. Если на одном объекте установлено несколько счетчиков газа, то многоканальный корректор позволит сократить стоимость средств измерений в несколько раз.

Все отечественные корректора сертифицированы с большинством наиболее известных датчиков давления, КРТ, «МИДА», «Сапфир», «МТ-100», «Корунд» и с большинством платиновых термометров сопротивления ТПР 50 Ом, 100 Ом., 500 Ом., могут работать и с медными термометрами сопротивления. Таким образом имеется возможность варьировать комплектацией добиваясь наиболее оптимальной


Измерительные комплексы с турбинными расходомерами СГ-16М и корректором ЕК-260 и TZ/FLUXI+SEVG

Из измерительных комплексов объема газа, поставляемыми в заводской готовности, наиболее известными являются СГ-ЭКВз-Т(Р) с корректором ЕК-260, выпускаемый по лицензии фирмы «Эльстер», TZ/FLUXI+SEVG c коррекотором SEVG, ГСК-2 с корректором ВКГ-2 и ТРСГ+Ирга-2

В качестве первичных преобразователей могут использоваться отечественные турбинные счетчики СГ-16М или СГ-75М (измерительный комплекс — СГ-ЭКВз-Т), ТРСГ или импортные TRZ (TRZ+ЕК-260) или ТZ/FLUXI (TZ/FLUXI+SEVG, ГСК-2), ротационные счетчики RVG (СГ-ЭКВз-Р), турбинные ротационные «DELTA» (DELTA+SEVG, ГСК-2).

Как правило, для заказа измерительного комплекса кроме данных о счетчике газа, необходимо сообщить реальное давление в месте установки счетчика (так как датчик давления обычно узкодиапазонный 1:5) и направление газа через счетчик по отношению к оператору (слева-направо или справа –налево). Последнее обусловлено тем, что при размещении датчика давления внутри корректора, и выполнении импульсной линии из стали, вращение счетной головки становится невозможным.

Нельзя не отметить, что большинство выпускаемых вихревых расходомеров газа ВРСГ-1, СПГ-1, DYMETRIC-9421 являются измерительными комплексами и приводят значение измеренного объема газа к нормальным условиям.

Более подробно с измерительными комплексами, корректорами газа, а также с расходомерами и счетчиками газа можно ознакомиться в книге: Шорников Е.А. «Расходомеры и счетчики газа, узлы учета». Справочник. Санкт-Петербург. Политехника. 2003 г . 127 стр.-

Корректор объема газа установка

На Ваше обращение по вопросу необходимости установки электронного корректора сообщаю. Количество газа должно определяться с помощью узла учета газа, состоящего из комплекта средств измерений, соответствующих действующим и аттестованным в установленном порядке методикам (методам) измерений, методиками выполнения измерений. УУГ должен также соответствовать Правилам учета газа, Правилам поставки газа и другими действующим нормативным документам, в том числе утвержденным Федеральным агентством по техническому регулированию и метрологии (ГОСТ Р8.740-2011 для турбинных, ротационных и вихревых счетчиков газа и по ГОСТ 8.586-2005, МИ 2638-2001,РД50-411, для измерения расхода и количества жидкостей и газов с помощью стандартных сужающих устройств). Пределы допускаемой относительной погрешности измерения объема природного газа, приведенного к стандартным условиям для УУГ должны соответствовать п.7.2.1 ГОСТ Р 8.741-2011.

Установка средств измерения. и их эксплуатация должны выполняться в соответствии с технической документацией на них и методиками измерений (методиками выполнения измерений). Средства измерения, входящие в состав УУГ, выбираются на основании технического задания (решения) и проекта в соответствии с расходами газопотребляющего оборудования и условиями эксплуатации. Техническое задание (решение) и проект должны быть согласованы со всеми заинтересованными сторонами.

В состав УУГ должны входить: — Датчики абсолютного (избыточного) давления разных производителей. Рекомендуется использовать датчики абсолютного давления с выходным сигналом тока 4-20мА и совместимым с корректором (вычислителем). В случае измерения расхода газов с помощью стандартных сужающих устройств используются датчики разности давления с выходным сигналом тока 4-20мА, совместимые с вычислителем. — Датчики температуры. Рекомендуется использовать термопреобразователи сопротивления Pt 100П(100 Ом) с 3-х и 4-х проводной линией подключения к корректору (вычислителю). — Средства контроля перепада давления (при измерении по ГОСТ Р 8.740-2011). — Корректор (вычислитель) совместимый с оборудованием телеметрии АСУПГ «Мособлгаз». Согласно п. 3.20 Правил учета газа, утвержденными приказом Минэнерго России от 30.12.2013 № 961: «Учет при потреблении попутного (нефтяного) газа должен предусматривать измерение и регистрацию его количественных показателей на входе в газопотребляющий объект». Раздел 9 ГОСТ Р 8.740-2011 «Государственная система обеспечения единства измерений. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков» определяет требования к составу средств измерений, средств обработки результатов измерений, вспомогательных и дополнительных устройств. Основные средства измерения включают в себя средства измерения давления, температуры, расходомер-счетчик газа. для обработки результатов измерений применяют корректоры, вычислители, измерительно- вычислительные комплексы. Средства обработки результатов измерений должны в зависимости от применяемого метода перерасчета преобразовать выходные сигналы от основных средств измерений, автоматически определять объемный расход и/или объем газа. приведенный к стандартным условиям. Измерительно-вычислительные комплексы (ИВК) в своем составе имеют первичный преобразователь (счетчик), средства измерения абсолютного давления, средства измерения температуры, корректор, по специальному заказу в комплект ИВК включается преобразователь перепада давления (для определения степени загрязненности счетчика).

Средства измерения, входящие в состав УУГ устанавливаемые у физических лиц, применяемые для индивидуального учета, выбираются проектной организацией в соответствии с расходами газопотребляющего оборудования и условиями эксплуатации. Проект должен быть согласован со всеми заинтересованными сторонами. У физических лиц в зависимости от расходов и условий эксплуатации устанавливаются узлы учета газа на базе диафрагменных счетчиков типоразмера от G 1/6 до G-16, коммунально-диафрагменных счетчиков типоразмера от G-25 до G-65, счетчиков со встроенным отсечным клапаном и смарт-картой, счетчиков со встроенным отсечным клапаном и GSM- модулем, ротационных и турбинных счетчиков с вычислителем (корректором). Перед счетчиками топоразмера от G-6 до П-65 дополнительно монтируется запорный клапан со смарт-картой.

источник

Порядок замены газового счетчика в частном доме и в квартире

Менять газовый счетчик самостоятельно запрещено. Этим занимаются специалисты-газовщики, обладающие правом на проведение работ по замене измерительных приборов.

Собственноручная замена счетчика чревата серьезными последствиями. Это опасно!

Как заменить газовый счетчик? Алгоритм будет следующий.

Шаг 1. Необходимо обратиться в территориальную управляющую компанию, которая занимается газовыми сетями. Вам следует написать заявление и предоставить требуемые документы.

Шаг 2. Специалисты газовой службы оценивают технические характеристики для установки измерительного прибора в помещении

При этом обращается внимание в том числе и на подводку газовых сетей в частный дом или квартиру

Шаг 3. Приобретение счетчика в специализированных магазинах. Лучше доверить это специалисту, который точно знает, какой счетчик покупать. Существует множество нюансов, которые неосведомленный человек может не знать. Уточнить стоимость замены газового счетчика нужно в компании, которая будет производить установку. Цену на замену газового счетчика специалисты смогут озвучить после изучения технических данных газопровода в вашем доме.

Шаг 4. После того, как замена газового счетчика будет произведена, следует все тщательно проверить. Если собственника все устраивает, необходимо подписать акт выполненных работ.

Шаг 5. Заключительный этап после замены газового счетчика – опломбирование. Без этой процедуры измерительный прибор не может быть введен в эксплуатацию.

При демонтаже старого газового счетчика собственнику следует зафиксировать последние показатели, чтобы в дальнейшем передать их в управляющую компанию.

Газовый измерительный прибор монтируется в соответствии с установленными требованиями. Он может располагаться на расстоянии 80 см от другого газового оборудования. Высота размещения над полом должна быть не менее 1,2 м.

Как проверить ЕГР

Тут вариантов можно придумать много. Но как это делаю я.

Во-первых, смотрим в параметрах Напряжение датчика клапана ЕГР

Если оно выше 0.7-0.8 В, значит пиши пропало – клапан скорее всего полностью не закрывается.

Естественно, клапан необходимо снять, промыть, проверить. Ну или заменить…

Если всё равно остались вопросы к клапану, то можно поставить временную заглушку под клапан, сбросить адаптации и дать двигателю некоторое время поработать, периодически его останавливая. Если коррекции перестали ползти в минус, то клапан скорее всего был негерметичен.

Вот видео на тему Долгосрочная коррекция топлива в минусе

В общем, как-то так. Не спешите лезть в дебри, а проверьте сначала систему ЕГР. Скорее всего, на этом всё и закончится.

Всем Мира и ровных дорог!

Какая польза от коррекции потребления газа?

К потребителям в населенных пунктах газовое топливо поставляет из магистрального газопровода система общих коллекторов высокого и среднего давления, растянутая на десятки километров.

Перед передачей объемов газа компании, непосредственно поставляющей топливо конечным потребителям по отводящим газопроводам, на выходе из газораспределительной станции ведется замер основных параметров метана – объем (или расход), температура и давление. Эти параметры прямо влияют на доход организаций, участвующих в транспортировке и распределении метана домохозяйствам.

Поэтому приведение объема сожженного метана в котлах, бойлерах и газплитах к стандартным температурным условиям по ГОСТ 2939-63 изначально ведется в интересах поставщиков природного газа.

Удобство для региональных газовых служб

Морозными зимними месяцами давление в газопроводе-«воздушке» снижается, поскольку его значение прямо пропорционально температуре газа (закон Шарля). При этом плотность газообразного топлива возрастает, а объем падает (закон Бойля-Мариотта).

На графике показано процентное изменение доли первоначального (поступившего в ГРП) объема метана в газопроводе-воздушке в зависимости от снижения температуры голубого топлива на один градус

В результате наблюдается так называемый разбаланс между поставленным и потребленным объемом голубого топлива. Т.е. домовой счетчик газа зафиксирует меньшее число кубометров метана, чем реально затрачено отопительными приборами коттеджа.

И напротив, при летних температурах выше 20оС газовый счетчик частного дома покажет большее потребление метана, чем поступило в действительности. Впрочем, летом природного газа домовладениями сжигается меньше, ведь основной его расход связан с отопительным периодом.

График отражает зависимость изменения объема объемной доли газа с его прогревом на один градус после выхода из ГРП и следования к потребителям по «воздушке»

Таким образом, использование домохозяйствами полноценного газового корректора или только термокорректора, либо оплата потребленного объема метанового топлива с надбавочными коэффициентами происходит обычно к выгоде газоснабжающей организации.

Но в одной, кстати, достаточно частой ситуации со снабжением газа, корректирующий параметры голубого топлива прибор способен принести реальную пользу домовладельцу.

Выгода владельцам домохозяйств

Морозными месяцами жильцов загородной недвижимости беспокоит другая проблема – чрезмерно низкое давление в газотранспортной сети, осложняющее процесс обогрева дома. Пламя над горелкой еле теплится и котловое оборудование либо отключается самостоятельно, либо прогревает теплоноситель в домовом контуре отопления не выше 60оС.

Применение коэффициентной надбавки к потребленному домохозяйством объему природного газа связано с изменением объема топлива при переохлаждении или перегреве в процессе доставки по неизолированной (воздушной) трубе

Причина слабой газоподачи по зиме понятна – отопительные напольные и настенные котлы домов сжигают больше метана, иначе домовладения попросту не обогреть. И большинство собственников загородных коттеджей с круглогодичным проживанием смиряются с ослабшим давлением в газопроводе, дополняя газовые теплоагрегаты котельным оборудованием на альтернативных видах топлива (древесина, уголь).

Однако они не осознают, что не только вынуждены терпеть холодную атмосферу дома каждую зиму, но и переплачивать за кубометры газа!

Согласно «газовому» закону Бойля-Мариотта при падении давления в газовой среде, ее объем возрастает. Т.е. когда в «воздушке» снижается давление, объем поступающего к расходомеру метана увеличивается и счетчик примется накручивать несуществующие кубометры. Переплата по «накрученным» газовым счетам может достичь 5-7% за отопительный сезон.

И только расходомер с электронным корректором природного газа, настроенный по «местным» параметрам стандартизации метана официальной метрологической службой, позволит потребителям оплачивать сожженные тепловым оборудованием кубометры голубого топлива по фактическому расходу.

Особенности установки корректора

Прибор коррекции учетных характеристик по метану подключается к расходомеру, оснащенному импульсным выходным сигналом (частотный диапазон до 2-8 Гц, вес импульса 0,01-100 м3). Также допустимо подключение к газовому счетчику с позиционно-кодирующим механизмом (энкодером), установленным в счетной голове.

Физическое закрепление прибора коррекции (стандартизации) данных потребленного объема газового топлива выполняется на корпусе счетчика (при наличии монтажного места), на кронштейне, либо на стене. Коррекционное устройство весит обычно до 3 кг.

Обязательно заземление корректора с использованием прямоугольной шины сечением от 4 мм2. Внешние устройства подключаются к прибору экранированным кабелем с сечением жилы от 0,25 мм2, длиной не более 10 м.

Способы интеграции расходомера с корректором

В первом варианте элементы контроля за газопотреблением поставляются отдельно: газовый счетчик с электрическим выходом (к примеру, пара геркон-магнит); датчик давления, имеющий унифицированный токовый выход; датчик температуры (электронный термометр сопротивления); корректирующий прибор для стандартизации характеристик потребленного объема газа.

Если европейские модели подобных устройств в основном одноканальные, то отечественные приборы чаще рассчитаны на два канала и более (т.е. на два расходомера и больше)

Объединенные в комплекс, эти устройства образуют единую систему средств измерения. Однако пользоваться ею в этом качестве можно лишь после согласования с местным подразделением Госстандарта. Преимущество данного комплекса – допустимость стандартизации показаний от нескольких газовых счетчиков (т.е. от нескольких вводов газопровода).

Недостатком подобной системы является различные сроки поверки ее элементов, среди которых наиболее часто потребуется поверять датчики температуры и давления. Проще будет не выполнять поверку последних, а попросту заменять новыми. Общее преимущество такого измерительного комплекса – его конечная стоимость ниже, чем у заводской многоканальной системы.

Во втором варианте измерительный комплекс создается целиком на предприятии-изготовителе

Здесь важно подобрать систему с близким межповерочным сроком элементов. К примеру, у ротационного газосчетчика ЛГК-Ех срок поверки – два года, а у корректора и датчика давления – 5 лет. Это означает потребность выполнения поверки всего комплекса 2,5 раза за пятилетний интервал использования, что неудобно и невыгодно

Это означает потребность выполнения поверки всего комплекса 2,5 раза за пятилетний интервал использования, что неудобно и невыгодно.

Как настроить прибор?

Задание константных сведений не требуется, они введены на предприятии-изготовителе устройства. Т.е. после установки и подключения проводов к источнику данных (газовому счетчику) корректор полностью готов к работе.

Доступ к изменению данных корректора поделен между тремя сторонами – метрологическая служба, газоснабжающая организация, с которой заключен договор на обслуживание, и потребитель. У каждой стороны имеется свой код (восьмизначная комбинация цифр), открывающий доступ к программному меню устройства.

Потребителю предоставлен низший приоритет доступа, а наивысший – метрологической организации. Фактически пользователю доступно лишь управление выводом данных на интерфейс прибора – полный или краткий режим отображения.

Внесение изменений в требуемые для вычисления объема потребленного газового топлива параметры («метрологическая» часть ПО) допускается только при официальной калибровке, выполняемой исключительно при поверке корректоров объема природного газа. Кнопку калибровочного замка защищает навесная пломба (легкоразрушаемая!).

Цели корректировки показаний счетчика природного газа

Обратите внимание, что хотя диапазон рабочих температур в паспорте расходомера может составлять +/- 40 ° C, это не имеет значения для температурного коэффициента, который увеличивает стоимость газового топлива. Правил поставки гражданского газа для бытовых нужд нет. 549 устанавливают необходимость умножения объема израсходованного метана, рассчитанного счетчиком, на коэффициент приведения в стандартных условиях (обозначение – Вп), нормированный по ГОСТ 2939-63:

549 устанавливают необходимость умножения объема израсходованного метана, рассчитанного счетчиком, на коэффициент приведения в стандартных условиях (обозначение – Вп), нормированный по ГОСТ 2939-63:

Правил поставки гражданского газа для бытовых нужд нет. 549 устанавливают необходимость умножения объема израсходованного метана, рассчитанного счетчиком, на коэффициент приведения в стандартных условиях (обозначение – Вп), нормированный по ГОСТ 2939-63:

температура газа – 20 (тоже 293,15);
давление газа – 760 мм рт ст. (также 101,325 кН / м2);
влажность газа нулевая.

Поскольку «наружные» температуры меняются в течение календарного года, к объему потребляемого газа при «стандартном газе» применяются разные коэффициенты пересчета – в зимние месяцы они всегда выше.

Значения этих коэффициентов устанавливаются Федеральным агентством по метрологии. В частности, с 2019 года в регионах России действуют температурные коэффициенты, определяемые приказом No. 1053.

Поскольку при газификации частного сектора часто используется простейшая схема распределения (воздух), обычным явлением является охлаждение метана, повышенный отбор топлива и падение давления в трубопроводе. Поэтому ставить прибор в ГРП бесполезно

Чтобы не умножать потребляемый объем на региональный коэффициент, установленный стандартами, домовладельцу следует выбрать расходомер с термокомпенсатором для измерения расхода газа.

Расположение газового счетчика – внешний (снаружи дома) или внутренний (в техническом помещении) – значения не имеет. Здесь либо оплата за израсходованный объем метана с учетом температурного коэффициента, либо установка газового расходомера со встроенным термокомпенсатором.

Устройство, компенсирующее разницу температур в газообразном топливе, представляет собой биметаллическую пластину, встроенную в механизм измерения объема при прохождении метана через счетчик. Под воздействием температуры природного газа пластина определенным образом изгибается и влияет на процесс потребления газа так, чтобы показания соответствовали стандартным условиям топлива.

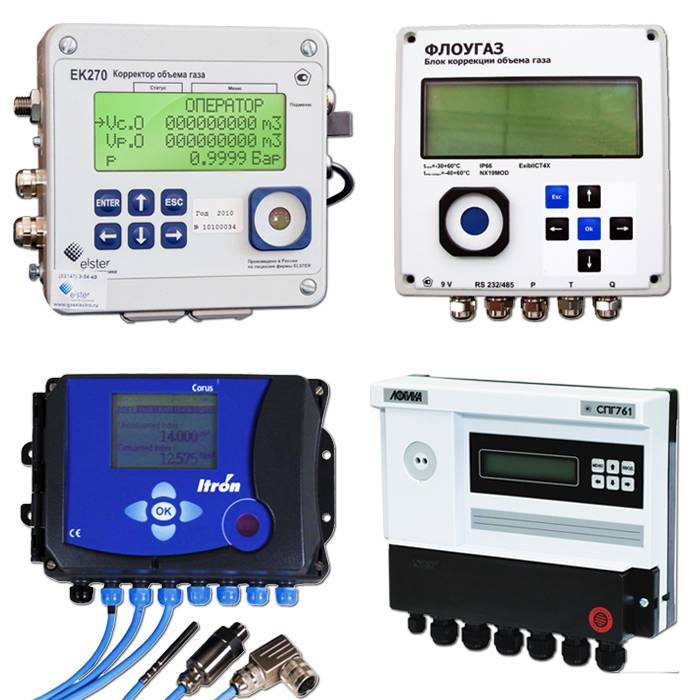

Что делает этот прибор?

Предназначение корректора объемного расхода газа заключается в замерах давления, температуры и фиксируемых расходомером рабочих объемов метанового топлива. Прибор оснащен преобразователями сигналов по замеряемым критериям, получаемым от газового счетчика и анализируемым микропроцессором.

Коэффициент сжимаемости вычисляется либо самим корректором (ГОСТ 30319.2-2015), либо подставляется согласно предустановленному значению.

Оснащение счетчика природного газа корректирующим прибором возможно как при «уличном», так и «домашнем» размещении. Зимой метан будет одинаково холодным

Результаты замеров позволяют преобразовать потребляемые кубометры природного газа в объем при стандартных условиях метана по ГОСТ 2939-63, учитывая условно-постоянные параметры газового топлива – плотность в стандартных условиях, содержание CO₂ и N₂.

Допуски относительной погрешности в полном диапазоне рабочих температур составляют:

по замеру давления +/-0,4%;
по замеру температуры +/-0,3%;
по приведению объема к стандартным условиям +/-0,5%;
по замеру объема метана в рабочих условиях +/-0,05%.

По мере накопления корректором данных по параметрам поступающего газа они архивируются с 60 минутным интервалом. В зависимости от модели прибора в нем сохраняются данные за 270-365 последних дней на момент обращения к архиву. Хранение архивированных данных осуществляется на смарт-карте.

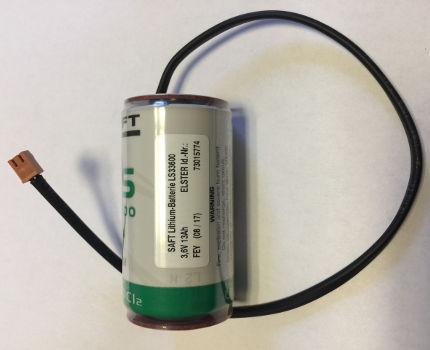

В приборе не менее двух элементов питания. Их нужно менять одновременно с поверкой устройства, т.е. каждый 5 лет

Автономный блок электропитания устройства обеспечит его энергией по меньшей мере 7 полных суток, при условии активности интерфейсного экрана не более 15 минут за этот период. Следует учесть, что основной источник электропитания прибора корректировки данных по метану – бытовая электросеть через преобразователь переменного тока в постоянный с напряжением 9 В (ток 100 А).

При необходимости рабочие функции корректора можно использовать для контроля расхода голубого топлива, задав суточный и месячный лимит для отслеживания остатка.

Корректор объема газа ТС220

Параметры для платежной системы для формирования чеков:

Назначение

Корректор объема газа ТС220 предназначен для приведения рабочего объема газа, прошедшего через счетчик, к стандартным условиям (давление газа — 760 мм. рт.ст., температура газа +20°С) путем вычисления коэффициента коррекции с использованием измеренного значения температуры газа, подстановочных значений давления и коэффициента сжимаемости газа. Является продолжением и развитием корректоров серии ТС.

Область применения

С помощью блоков питания и коммуникационных модулей серии БПЭК (БПЭК-03(Ш), БПЭК-03/Т(Ш), БПЭК-04/ТС) может быть организована система дистанционного сбора данных с корректоров ТС220. Для этого используются:

Программный комплекс «СОДЭК Стандарт» — предназначенный для сбора данных с небольшого количества ТС220 в интерактивном режиме при непосредственном подключении или дистанционно (в том числе по GSM каналу).

Программно-технический комплекс «СОДЭК Экстра» — предназначенный для сбора данных с большого количества корректоров ТС220 и ЕК270 в автоматическом режиме при непосредственном подключении или дистанционно (в том числе по GSM / GPRS каналам).

Отличительные особенности

Формирование архива объемом более 2300 записей с интервалом час, день или месяц;Архивирование значений параметров расхода газа (стандартный Vс и рабочий V объемы газа, давление Р, температура Т, коэффициент коррекции С, статусная информация), необходимых для коммерческого учета;Просмотр архива на дисплее корректора;Сигнализация о нештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т. п.);2-х кнопочная клавиатура для удобной навигации по спискам меню;Оптический интерфейс, не требующий коммутации проводов;Проводной последовательный интерфейс RS232/RS485;Протокол передачи данных в соответствии с международным стандартом ГОСТ Р МЭК 61107;Оптимизирован для подключения коммуникационных модулей БПЭК-03/Т, БПЭК-04/ТС;Встроенная в корректор функция передачи данных по GPRS каналу (с помощью ПТК «СОДЭК Экстра» через коммуникационные модули БПЭК-03/Т, БПЭК-04/ТС);Унифицированная конструкция корпуса корректора позволяет устанавливать прибор на все типы механических счетчиков газа, выпускаемых ООО

«ЭЛЬСТЕР Газэлектроника». Предлагаемые комплекты монтажных частей предназначены для установки на счетчики газа СГ, TRZ, RVG, BK, на трубопровод ли на стену. Вариант монтажа оговаривается в процессе формирования заказа;

2 счетно-импульсных входа;2 импульсных (сигнальных) выхода;Cрок работы от встроенного элемента питания более 5 лет при стандартных условиях;Замена элемента питания без потери данных;Температура окружающей среды -30°С до +60°С;Взрывозащищенное исполнение;Класс защиты IP 65;Возможность подключения внешнего источника питания постоянного тока +5. 9 В;Межповерочный интервал 5 лет.

Источник

Выводы и полезное видео по теме

Как пользоваться меню прибора коррекции объема потребляемого газа (на примере EK270):

Как устроен прибор стандартизации объема метана внутри (на примере СПГ 741):

Как читать и настраивать параметры в меню корректора (на примере СПГ 761):

С дооборудованием газового расходомера корректором экономия расходов по потребленному газу будет заметна, если потребление голубого топлива составляет более 4 кубометров за час. Ведь если со слабым давлением в снабжающем домохозяйство газопроводе приходится мириться, то переплату за несуществующие объемы потребления газа терпеть совершенно незачем.

Хотите поделиться собственным опытом в использовании корректора расхода газообразного топлива? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фото по теме статьи. Не исключено, что ваши рекомендации будут полезны посетителям сайта.
