Правильная установка радиаторов отопления

Особенности установки различных видов радиаторов

По материалу изготовления устройства для обогрева помещения делятся на несколько типов, каждый из которых имеет свои особенности монтажа. Перечислим их:

алюминий;
сталь;
биметаллический;
чугун;
медь;
пластик.

Алюминиевые

Алюминиевые нагревательные змеевики считаются моделями бюджетной линейки. Корпуса водонагревателей изготавливаются методом экструзии, то есть путем прессования массы расплавленного металла в форму под давлением. В результате получаются легкие неразборные цельные конструкции с внутренними проточными каналами. Поверхности изделия подвергаются анодному окислению, что создает прочную защитную пленку на алюминии.

К особенностям установки батарей отопления можно отнести сложность подключения алюминиевых труб к тепловой сети, состоящей из стальных труб.

Чтобы этого не происходило, устройства подключают, вкручивая специальные переходные муфты для соединения труб с теплоносителем. Также используются запорные вентили с бронзовыми трубами.

Стальные

Стальные нагреватели с такими же характеристиками теплопередачи, как и их чугунные «аналоги», весят значительно меньше и нагреваются в два раза быстрее. Они бывают двух типов: монолитные панели и секционные трубчатые батареи.

Трубчатые модели по своей конструкции «копируют» чугунные изделия. Они также состоят из разделов. Особенностью установки стальных радиаторов отопления является то, что вы всегда можете увеличить или уменьшить количество регистров в приборе, заменить сломанный, треснувший или забитый элемент на новый сегмент.

Биметаллические

Название продукта указывает на то, что конструкция корпуса представлена двумя металлами. Основа биметаллического радиатора — стальной трубчатый каркас, в котором две горизонтальные трубы (коллектора) соединены между собой вертикальными каналами.

Вся конструкция как конфеты завернута в алюминиевую пленку. Такое решение конструкции радиатора было связано с тем, что высокие тепловые характеристики алюминия были использованы максимально эффективно, не допуская его контакта с агрессивным теплоносителем.

Монтаж биметаллических устройств может выполнить домашний мастер своими руками, придерживаясь всех пунктов инструкции. Как правило, его поставляют практически все производители вместе со своей продукцией. Из-за простоты монтажа биметаллические радиаторы часто заменяют старые батареи отопления, не меняя места подвода труб с горячей водой. Штанги или переходники позволяют без сварки присоединить радиатор к трубе отопительного контура.

Чугунные

Первые радиаторы были из чугуна. На сегодняшний день этот металл не потерял актуальности при изготовлении отопительных приборов. Современные чугунные радиаторы стильно оформлены, чтобы дополнить роскошные интерьеры дворцов и развлекательных заведений.

В России сохранилось производство чугунных аккумуляторов в их традиционном виде. Они дешевы и просты в использовании. Их устанавливают в производственных и общественных зданиях различного назначения, где внешний вид устройств не имеет значения.

Благодаря секционной конструкции аккумулятор можно собрать из разного количества регистров, начиная с 2-х штук. В радиаторе можно убрать или добавить секцию. Таким образом, налаживается или ремонтируется работоспособность отопительных приборов.

Медные

Медь — один из самых дорогих металлов и отличный проводник тепловой энергии. Медные теплообменники по эффективности не имеют себе равных среди радиаторов отопления из других материалов. Минимальный срок службы медных устройств — 30 лет.

Внутренняя медная поверхность коллекторов и вертикальных труб отталкивает загрязнения охлаждающей воды, тем самым поддерживая чистоту полостей водопроводных труб. Цветной металл абсолютно индифферентен к коррозии.

К особенностям установки медных обогревателей можно отнести способ подключения батареи к трубам системы отопления. Для этого используются специальные фитинги, ракели и переходники, чтобы избежать прямого контакта меди с железом. Для подключения к полипропиленовым трубам используется специальный набор фитингов.

Пластиковые

Пластиковые радиаторы — новинка на российском рынке теплотехники. Это тестовые модели с максимальной степенью нагрева 800 С. Также существует ограничение по предельному давлению теплоносителя в системе отопления.

Не должно быть больше 3 атм. Устройства предназначены для работы с пластиковыми трубами в системах автономного отопления частных домов, загородных коттеджей и дач. Радиаторы изготавливаются в широкой цветовой гамме, что позволяет придать интерьеру помещения необычайно красивый цвет.

О способах подключения батарей

Начнем с того, что схема подключения бывает:

односторонней;
перекрестной;
нижней.

Схемы подключения радиаторов отопления По одностороннему варианту подключение производится, как правило, в городских квартирах, где используется центральное отопление. Здесь трубы подсоединяются лишь с одной стороны батареи. Преимущество схемы в том, что система может работать с максимальной номинальной мощностью, однако то, насколько эффективна теплоотдача, зависит от кол-ва секций батареи. Вода в данном случае не может доходить до удаленных от места подсоединения участков, что негативно влияет на эффективности всей отопительной системы. Данный эффект особенно заметен при использовании батареи, состоящей из 15-ти секций, потому при подключении многосекционных радиаторов предпочтение лучше отдавать другой схеме.

Адаптер для нижнего одностороннего подключения радиатора

В последние годы все большую популярность обретают биметаллические радиаторы, их можно подключать по диагональной (ее также называют перекрестной) схеме. Суть данной схемы в том, что подводка подсоединяется сверху, а отводка – снизу, но с другой стороны. При таком монтаже жидкость более равномерно распределяется по батарее, а значит, минимизируются потери ее мощности.

Диагональное подключение радиаторов отопления

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе Порой описанные выше схемы по тем или иными причинам не используются в помещении. Тогда остается только нижнее подключение, при котором образуется сквозной проход теплоносителя; очевидно, что до верхних секций радиатора жидкость в таком случае не доходит, из-за чего теплоотдача может снизиться на 15%. Тем не менее, данную схему нередко применяют в частных домах с индивидуальным отоплением. А теплоотдачу можно восполнить посредством распределительных трубок.

Устройство радиатора отопления

Виды систем отопления

Монтаж отопительных систем выполняется разными способами. Но основным узлом является установка, производящая тепло. С ее помощью формируется температурный режим теплового носителя, который естественным или принудительным циркулированием передается в тепловые приборы.

Условно такая сеть делится на два вида, так как собирается с помощью однотрубной либо двухтрубной развязки

Первый вариант можно смонтировать самостоятельно, а для второго вида придется выполнять сложные расчеты, принимая во внимание массу рабочих параметров всех технических узлов

Однотрубная

Данный вид монтажа используется давно. Значительная экономия образуется из-за отсутствующих стояков обратной передачи теплового носителя.

Принцип работы простой. Теплоноситель передается по одной замкнутой системе, в состав которой входит отопительная установка и приборы. Обвязка выполнена одним общим контуром. Для обеспечения передачи теплоносителя используется гидравлический насос.

Как выглядит однотрубная система отопления

Схематично однотрубная отопительная система делится на:

вертикальную – применяется в многоэтажных зданиях;
горизонтальную – рекомендуется для частных домов.

Оба вида не всегда дают нужный эффект в работе. Последовательно соединенные радиаторы не всегда можно отрегулировать, чтобы во всех помещениях было одинаково тепло.

По вертикальному стояку подключают не более десятка батарей. Несоблюдение такого правила приводит к тому, что нижние этажи в доме будут плохо прогреваться.

Серьезным недостатком считается необходимость установки насоса. Именно он является источником протечек и вынуждает периодически пополнять отопительную сеть водой.

Для нормальной работы такой сети придется на чердаке устанавливать расширительный бак.

Несмотря на негативные моменты, есть и положительные стороны у такого отопления, отлично компенсирующие все недостатки:

новые технологии позволили решить вопрос с неравномерным прогревом помещений;
применение приборов для выполнения балансировки и качественной затворной аппаратуры позволяет выполнять ремонтные работы без отключения общей системы;
монтаж однотрубной системы обойдется значительно дешевле.

Двухтрубная

В такой сети тепловой носитель перемещается по стояку вверх и подается в каждую батарею. После этого он по обратке уходит в котел отопления.

С помощью такой системы возможно организовать равномерный прогрев всех радиаторов. Во время циркулирования воды больших потерь в давлении не возникает, жидкость передвигается самотеком. Есть возможность ремонтировать теплосеть, не прекращая подавать на объект тепло.

Двухтрубная система отопления

Если проводить сравнение систем, то двухтрубная окажется значительно эффективней. Но она имеет основной недостаток – сборка требуется в два раза больше труб и комплектующих материалов, что оказывает влияние на окончательную стоимость.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Как вам статья?

Мне нравитсяНе нравится

Материалы и инструменты, необходимые для монтажа

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет. Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

бронзы (с никелевым и хромированным покрытием);
латуни (покрывают слоем никеля);
нержавеющей стали.

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы

Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить

На корпусе обязательно должна присутствовать стрелка, указывающая направление потока

Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать

На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Прямой (проходной) клапан и угловой

Название/фирма	Для какой системы	Ду, мм	Материал корпуса	Рабочее давление	Цена
Данфос, угловой RA-G с возможностью настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	25-32 $
Данфос, прямой RA-G с возможностью настройкой	однотрубной	20 мм, 25 мм	Никелированная латунь	10 Бар	32 — 45 $
Данфос, угловой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	30 — 40 $
Данфос, прямой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	20 — 50 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN , прямой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-23 $
BROEN , угловой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-22 $
OVENTROP , осевой		1/2″	Никелированная латунь, покрытая эмалью	10 Бар	140 $

Куда поставить циркуляционный насос

В большинстве схем обвязки теплоаккумулятора с циркуляционным насосом, он стоит в обратном трубопроводе перед котлом. В обратке — потому что тут ниже температуры, но можно поставить и на подаче. Современные насосы рассчитаны на прокачку теплоносителя до 110°C, так что они там неплохо себя чувствуют. Второй момент: при установке на подаче, насос не будет создавать дополнительное давление на теплообменник, что продлит срок его службы.

В любом случае при установке циркуляционного насоса в подаче или на обратке, возможность естественной циркуляции отсутствует. То есть, при отключении электроэнергии, циркуляция остановится, котел неминуемо закипит. Чтобы избежать этого, ставят четырехходовой клапан, через который организуют сброс перегретой воды в канализацию и подпитку холодной водой из ХВС. Так организуется аварийное охлаждение теплообменника и предупреждается закипание теплоносителя.

Один из способов избежать перегрева теплоносителя в котле отопления

Есть и другой способ. Он более щадящий по отношению к теплообменнику (подходит и для чугунных) и требует меньше материалов. Можно сделать обвязку между котлом и теплоаккумулятором для отопления так, чтобы сохранить естественную циркуляцию. В таком случае при отключении электропитания котел не закипит — будет продолжать греть воду в емкости.

Для сохранения естественной циркуляции теплоносителя, насос ставят в отдельном, специально созданном контуре. Чтобы схема работала, в контуре ставят лепестковый обратный клапан большого сечения.

Так сохраняется естественная циркуляция даже при отсутствии электропитания

Когда не работает циркуляционный насос, он пропускает поток теплоносителя от ТА. При работе циркуляционного насоса, он своим напором подпирает клапан и теплоноситель идет через насос. На насос идет труба не менее дюйма в диаметре. Только в этом случае может сохраниться естественная циркуляция.

Подключение радиаторов отопления: схемы обвязки, монтаж батарей | Школа ремонта

Схема отопительной системы Что же обвязывается? Горячая вода от котла отопления подается в здание, по верхнему уровню стекая вниз по отопительным приборам, которые установлены в квартирах многоэтажного дома или помещениях частного дома. Он позволяет максимально использовать тепло, равномерно распределяя его по всем отопительным приборам. Это необходимо, так как при подключении могут быть свои особенности в зависимости от выбранной системы. После установки, прибор должен плотно опираться на все крепления. Устанавливается насос на подающем или обратном трубопроводе. Как бы там не было, после выбора той или иной системы, переходят к выбору схемы подключения радиаторов к трубопроводу. Его мощность зависит от площади отапливаемого помещения. Именно так обычно выглядит обвязка радиаторов в квартирах. Подключить указанную дополнительную арматуру можно самостоятельно. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический. Самый главный плюс таких труб — способность бороться с плохим влиянием агрессивной среды и, в итоге, избавление от засоров и их закупорки. ДВУХТРУБНАЯ СИСТЕМА ОТОПЛЕНИЯ — своими руками!!!

https://youtube.com/watch?v=vkXy8qoEukQ

О важности грамотного подхода к выбору схемы подключения

В первую очередь, всегда обращайте внимание на схему установки радиаторов. Она, как правило, и влияет на функциональность отопительного прибора и его эффективность

Кроме того, если выполнить установку неправильно, нарушится терморегуляция и повысится давление в батарее, из-за чего неизбежно появятся нарушения эксплуатации. Если будете выполнять монтаж своим руками, не имея соответствующих навыков, то столкнетесь со многими проблемами и, скорее всего, испортите интерьер помещения.

Узел нижнего подключения радиатора

Отдав предпочтение нижнему подключению, готовьтесь к некоторому снижению КПД всей системы отопления. Хотя это мелочь, если сравнивать с удобством и скрытием труб. Если правильно подключите радиаторы, они сэкономят расходы на отопление в будущем и будут служить вам на протяжении долгих лет!

Одноконтурные котлы с питанием для ГВС

Чтобы обеспечивать горячее водоснабжение, наряду с группой безопасности, насосом и расширительным бачком, обвязка одноконтурного газового котла должна включать бойлер косвенного нагрева. Возможна схема подключения бойлера косвенного нагрева с рециркуляцией. Нагрев воды в таком случае осуществляется благодаря теплоносителю из отопительного контура. Это приводит к появлению двух контуров циркуляции — большого (через систему отопления) и малого (через бойлер). На каждом из них имеются отсекающие краны, что позволяет включать их по-отдельности. Для разрыва розлива подачи используется схема обвязки одноконтурного котла с бойлером, сразу за которым монтируют байпас с краном.

Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день ключевое значение. Не все жилые объекты, особенно квартиры в многоэтажных домах, могут быть переоборудованы на внутрипольный обогрев. Поэтому основную работу по обогреву внутренних жилых пространств выполняют радиаторы или старые добрые и хорошо знакомые нам, батареи.

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Передача тепла осуществляется за счет большой нагревательной поверхности нагревательного прибора. В современных моделях имеется ряд технических усовершенствований, благодаря которым стало возможным осуществлять подключение в самых разных вариантах и при любой схеме разводки.

в старых чугунных и стальных батареях имелось всего один верхний и один нижний патрубки, через которые подается горячая вода и осуществляется выход обратки.

В современных моделях помимо основных патрубков подачи и выхода, имеются встроенные воздухоотводчики. Такая конструкция батарей кардинально изменила качество функциональности отопительной системы. При наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

Во многом, благодаря современным моделям батарей отопления стало возможным выбирать наиболее удобную схему подключения, ставить нагревательные приборы в тех в местах жилого помещения, в которых они максимально эффективны. Качество работы отопительного водяного контура зависит от правильно сделанной обвязки. Процесс является необходимым, если вы используете трубопровод, сделанный из полипропиленовых труб.

Важно! При наличии металлических стояков обвязка делается из других расходных материалов. Это могут быть металлические медные трубы или металлопластик

Использование полипропиленовых труб в данном случае категорически запрещается

Использование полипропиленовых труб в данном случае категорически запрещается.

Причина несовместимости металлических труб с полипропиленовыми изделиями — наличие резьбового соединения. Учитывая тот факт, что пропиленовые трубы имеют высокий коэффициент теплового расширения, при подаче горячего теплоносителя резьбовое соединение потеряет свою герметичность и устойчивость. Поэтому, желая подключить радиатор отопления из полипропиленовых труб, старайтесь использовать фитинги, переходники и муфты, изготовленные из аналогичных материалов.

следует брать во внимание разность диаметров труб, изготовленных из различных материалов

Подключение радиаторов отопления схемы обвязки монтаж батарей

Ранее мы уже рассматривали вопрос монтажа системы отопления в квартире в одной из предыдущих наших статей, кто еще не читал ее — советуем прочитать, перейдя по прямой ссылке кликнув на ее название «Как сделать отопление в квартире своими руками». В этой статье мы упоминали о монтаже радиаторов отопления в квартире. Сегодня же мы рассмотрим подробнее схемы подключения отопительных батарей, а также их преимущества и недостатки.

На сегодняшний день существует только две основные схемы систем отопления:

Однотрубная система отопления

Принцип действия данной системы ясен уже с названия. Горячая вода от котла отопления подается в здание, по верхнему уровню стекая вниз по отопительным приборам, которые установлены в квартирах многоэтажного дома или помещениях частного дома. Эта система очень сильно распространена во всех типичных квартирах. Все бы было хорошо если бы ни одно — но… Недостатком данной системы является, то, что нет возможности регулировать температуру отопительных приборов (батарей и радиаторов) без установки дополнительных конструктивных элементов. Помимо этого, так как теплая вода проходит существенное расстояние то, доходя до нижнего этажа или крайнего помещения, она заметно теряет температуру, из-за чего в следующих помещениях всегда будет холодней предыдущих.

Двухтрубная систем отопления

В данной системы применяется две линии труб, по одной подается теплая вода, а остывшая – по другой возвращается на подогрев. По сравнению с однотрубной системой отопления, в которой радиаторы подключаются последовательно, в двухтрубной системе отопления отопительные радиаторы подключаются параллельно независимо друг от друга. Даная система отопления, как правило, применяется в частных домах или коттеджах. Преимуществом такой системы является то, что температура отопительных приборов во всех помещениях одинакова и для регулировки температуры в помещении достаточно лишь установить у подающую трубу терморегулятор.

Прежде чем приступить к схеме подключения батарей, давайте подробнее рассмотрим их конструкцию принцип работы и дополнительные устройства.

Ну, вроде все и так понятно кроме «байпаса». «Байпас» — это всего лишь небольшой отрезок трубы, который размещается между подводящей трубой и отводящей или как ее называют «обраткой». Диаметр трубы «байпаса» должен быть немного меньшим от диаметра основных труб (подводящей и обратки). В установке данного устройства есть необходимость лишь тогда когда необходимо установить терморегулятор на радиатор при однотрубной системе отопления.

Теперь давайте перейдем к схеме подключения радиатора отопления. Существует несколько способов разводки труб и подключения батарей отопления, мы рассмотрим только самые распространенные с них:

Одностороннее подключение радиаторов отопления

На сегодняшний день наиболее распространенным остается боковое односторонне подключение радиаторов отопления. При таком подключении радиаторов горячая вода поступает в верхний патрубок батареи, а охлажденная уходит через нижний патрубок. Схема данного способа подключения дает максимальную теплоотдачу. Если только переместить подачу с отдачей (горячая вниз – холодная вверх) мощность падает примерно на 8%.

Диагональное подключение батарей отопления

Данный вариант обвязки, как правило, применяется для радиаторов большой длины. Благодаря такому способу подключения есть возможность равномерно прогревать радиатор по всей длине. Так же как и при одностороннему подключении, питающую трубу необходимо подсоединять к верхнему патрубку радиатора, а вот отводящую к нижнему, но с другой стороны. При обратном подключении мощность радиатора падает на 10-11%.

Нижнее подключение радиаторов

Такой вид подключения отопительных батарей используется только в тех случаях, когда сама система труб отопления спрятана в полу. Хоть и красиво, но с боковой схемой подключения мы получаем на 8-10% меньшую теплоотдачу радиатора.

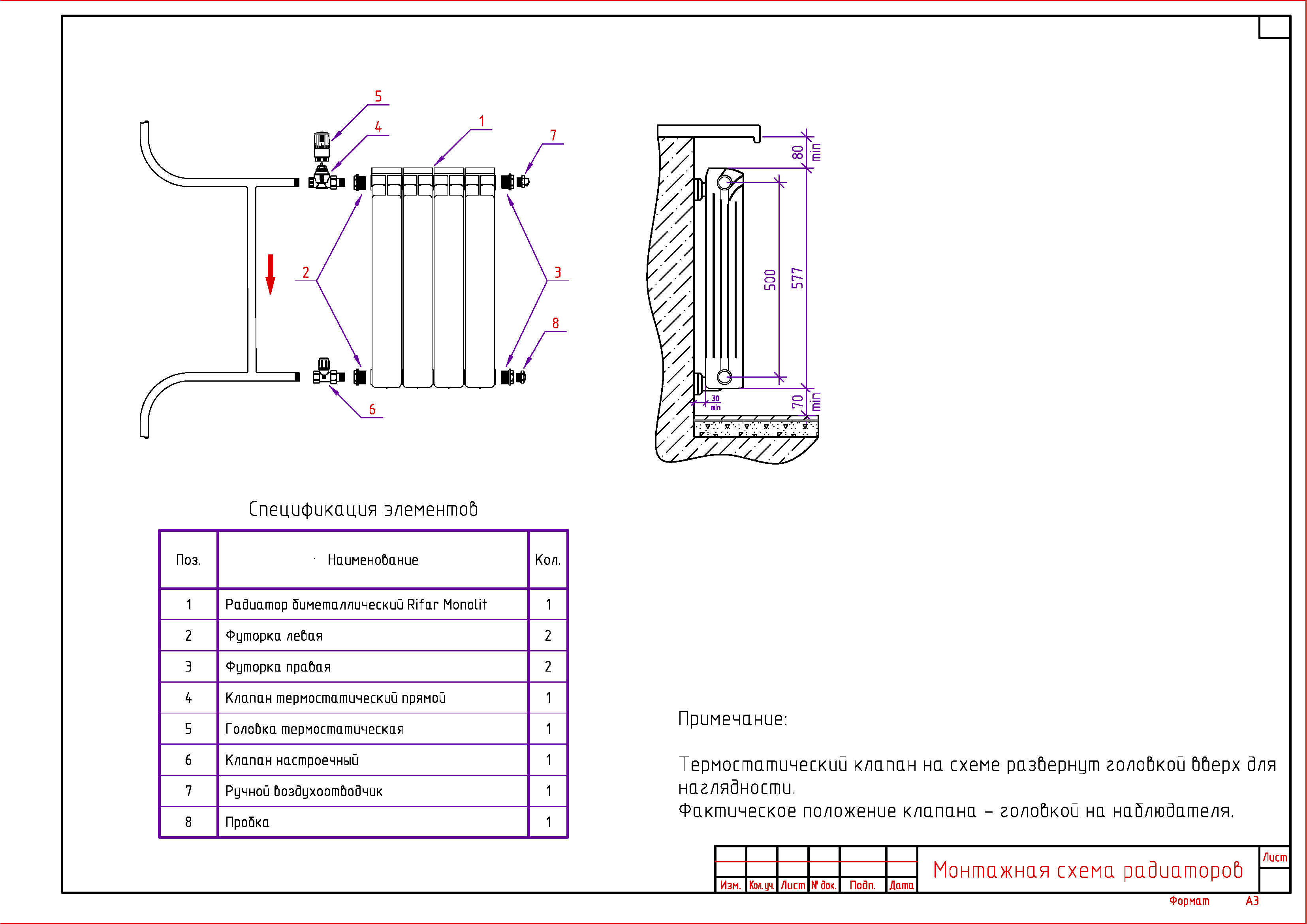

Напоследок давайте напомним правила монтажа радиаторов отопления в жилых помещениях.

Обычно батареи устанавливаются под окнами не, потому что это красиво, а потому что исходящий от радиаторов горячий поток воздуха создает своеобразную завесу, которая не позволяет холоду и сквознякам от окна проходить в помещение.

Для достижения оптимальных параметров теплоотдачи радиаторов следует придерживаться определённых установочных расстояний:

— Высота установки радиатора над полом должна быть от 10 до 13 см;

— Расстояние между стеной и радиатором должно быть в пределах 2-5 см;

— От верхней части ниши или подоконника радиатор должен располагаться на 7 — 11 см.

Арматура

Какие элементы арматуры могут использоваться в обвязке радиатора?

Комплект арматуры	Функции
Два шаровых крана	Дают возможность полностью отсечь прибор для ремонта, замены или на время длительной оттепели
Шаровый кран и дроссель	Помимо остановки, делают возможной регулировку теплоотдачи вручную
Два дросселя	Позволяют осуществить базовую балансировку двухтрубного отопления и последующую подстройку теплоотдачи
Дроссель и термоголовка	Делают регулировку температуры воздуха в помещении полностью автоматической

Перемычка на фото позволяет теплоносителю циркулировать в стояке при перекрытых вентилях.

Стальные радиаторы

Отопительные приборы из стали рекомендуются для установки в малоэтажных жилых домах, где рабочее давление не превышает 13 атм., а температура теплоносителя не больше 110°С.

Конструкции стальных радиаторов:

тип 11 — это самая простая модель, состоящая из 2 сваренных между собой листов с отштампованными углублениями и соединяющей их пластиной с П-образными оттисками;
Тип 12 или 21 — приборы содержат 1 конвекционный ряд и 2 излучающих элемента;
Типы 22 и 33 — более сложные конструкции, изготовленные из 2 или 3 панелей для увеличения мощности прибора.

Толщина металлической стенки — 1,2-2 мм. Высота панели 200-900 мм, ширина 300-4000 мм, глубина 60-170 мм. Дизайн радиаторов из стали сдержанный, что позволяет установку батарей отопления в помещениях любого стиля. Помимо белых и серых производятся цветные или узорчатые панели.

Преимущества стальных радиаторов:

быстрый нагрев;
малый объем теплоносителя;
высокая теплоотдача, КПД достигает 75%;
возможность регулирования температуры;
современный дизайн;
отсутствие секционных соединений, подверженных периодическим протечкам;
доступная цена.

Недостатки — неустойчивость к гидравлическому удару, ограниченное рабочее давление, нестойкость к коррозии. В качестве теплоносителя рекомендуется использовать антифризы, предупреждающие окисление стали. Если система заполнена водой, не следует оставлять ее без жидкости более, чем на 2 недели в год.

Алюминиевые радиаторы

Отопительные приборы производятся из сплавов дюралюминия или силумина. Представляют собой секционные конструкции с нижним воздухозабором, где проходящий через «шахту» воздух нагревается и движется вверх. В каждой секции снизу могут быть установлены ванночки для мусора, куда выпадает осадок из теплоносителя.

Радиаторы из алюминия выдерживают кратковременное повышение давления до 18 атм., долговечны, меньше подвержены коррозии, чем стальные. Вес одной секции не должен быть ниже 1,3 кг. Слишком легкие и дешевые прослужат недолго, поскольку тонкий металл подвержен быстрому разрушению.

Чаще всего при установке батарей отопления в доме используются приборы глубиной 80 или 100 мм. Количество секций может быть различным и определяется расчетом по требуемой мощности.

Преимущества алюминиевых батарей:

высокая теплоотдача;
легкость;
быстрый нагрев;
экономичная цена.

Недостатки — коррозия швов в результате агрессивного воздействия неподготовленной воды или блуждающих токов, накопление водорода как продукта реакции металла с водой.

Биметаллические радиаторы

При внешней схожести с алюминиевыми биметаллические приборы в несколько раз устойчивее к повышению давления и температуры. В своей конструкции они содержат стальной коллектор, придающий прочность и предотвращающий контакт алюминия с теплоносителем. Установка батарей отопления из двух металлов особенно актуальна в централизованной системе, где возможны скачки рабочего давления до 30-40 атм.

Цена биметаллических радиаторов выше, чем алюминиевых. Масса одной секции из качественного материала не должна быть меньше 1,8 кг. Слишком легкий вес говорит о том, что прибор изготовлен с нарушениями технологии и служить будет недолго.

Монтаж радиаторов отопления ведется с помощью дюбелей-кронштейнов или углового крепежа. Их устанавливают в 2 уровнях — верхнем и нижнем. Это обеспечивает прочность и устойчивость крепления.

Преимущества:

низкая тепловая инерция;
легкий вес;
долговечность;
высокая теплоотдача;
устойчивость к критическим нагрузкам.

Биметаллические радиаторы могут быть не только секционными, но и неразборными панельными. В их конструкции отсутствуют соединения, подверженные протечкам.

Теория об отопительных системах

В первую очередь, разумеется, необходимо подобрать радиатор, который вам необходим в вашей конкретной квартире или частном доме. Выбор радиатора должен быть обусловлен его техническими характеристиками и вашими потребностями. Какие качества батареи влияют на выбор? Главным образом, это:

Износоустойчивость.
Стоимость.
Диаметр просвета для циркуляции воды.
Устойчивость к агрессивным средам.

Важно! Если вы хотите провести монтаж радиаторов отопления своими руками, вам также необходимо учитывать материалы, из которых они изготовлены. Так, радиаторы из алюминия просты в установке, не требуют особых навыков, знаний и инструментов

А при установке чугунных батарей обязательно потребуется сварка. Стоит заранее определиться с доступными вам ресурсами и объективно оценить свои возможности.

Проверка клапана спускания воздуха

При подготовке к работе, в первую очередь, надо узнать тип разводки вашей отопительной системы. Она может оказаться однотрубной либо двухтрубной.

Однотрубная система отопления чаще всего выполняется в квартирах многоэтажных домов. При данном виде организации горячая вода стекает по трубам с верхнего этажа к нижним. Из недостатков такой разводки стоит отметить, что вы в этом случае не можете регулировать температуру без монтажа дополнительных приборов. К тому же, вода на верхних этажах намного горячее, чем на нижних.
Двухтрубная система отопления больше распространена в коттеджах и загородных домах. Вода циркулирует по двум системам: горячая — по одной, остывшая — по другой. Данная разводка лишена недостатков однотрубного варианта: температура отопительных приборов всегда остается постоянной, а также является регулируемой.

Однотрубная система

Ее работа построена на единовременной подаче теплоносителя во все здание: стекание остывшей жидкости происходит внутри труб сверху вниз. Чаще всего таким образом оснащаются многоквартирные дома.

К недостаткам однотрубной схемы можно отнести следующие факторы:

Нет возможности регулировать температуру приборов обогрева.
Разные квартиры отапливаются неравномерно. Верхние этажи получают самый горячий теплоноситель, который по мере стекания вниз постепенно охлаждается.
Чтобы отключиться от центрального отопления и перейти на автономное, приходится преодолевать массу сложностей.
