Расчет теплого пола

Основные способы монтажа труб

Различают всего два способа укладки труб для обустройства теплого пола – настильный и бетонный. В первом методе для основания применяются готовые материалы: утеплитель-полистирол и панели модульного или реечного типа. Здесь нет мокрых работ, требующих долгого высыхания, поэтому укладка происходит быстро.

При использовании второго варианта сеть обогрева замуровывается стяжкой. В зависимости от толщины бетона рассчитывается время на его полное высыхание. Предстоит выдержка 28 дней для укрепления и только после разрешается монтировать выбранное напольное покрытие. Это самый трудоемкий и финансово-затратный способ.

#1: Укладка на профильные теплоизоляционные плиты

Обустройство теплой напольной системы подобным методом является самым простым. В качестве основы здесь применяются маты утеплителя-полистирола.

Стандартные параметры таких плит 30*100*3 см. В них есть пазы и невысокие столбики, на которые выполняется укладка финишного материала.

В этом случае заливка бетонной стяжкой необязательна. Если для настила полов будет применяться плитка или линолеум, изначально на основу будут настланы гипсоволокнистые листы. Толщина таких плит должна составлять не менее 2 см.

#2: Устройство по модульным и реечным панелям

В большинстве случаев, такие панели используются в домах, возведенных из дерева. Крепление труб для обустройства теплого пола выполняется на черновом основании.

Модульная система обустраивается панелями ДСП, толщиной в 2,2 см, на которые и укладываются линии обогрева. Эти модули оснащены каналами для размещения фиксирующих пластин из алюминия. При этом методе укладки слой утеплителя будет располагаться в деревянном перекрытии.

Все полосы размещаются с дистанцией в 2 см. Отталкиваясь от применяемого шага между трубами, эксплуатируются полоски соответствующей длины (15–30 см) и ширины (13-28 см).

Чтобы сократить тепловые потери на пластинах устанавливают защелки для труб. Если для финишного покрытия пола был выбран линолеум, на трубы укладывают один слой гипсоволокнистых плит, если ламинат или паркетная доска – обходятся без них.

Реечная система настила практически идентична модульной, однако в ней применяются не панели, а планки, минимальная ширина которых равна 2,8 см.

Укладка производится непосредственно на лаги с шагом 40-60 см, а расстояние между рейками – не менее 2 см. Для теплоизоляции выбирают экструдированный пенополистирол или волокнистую минеральную вату.

Оба способа больше подходят для деревянных полов. В других случаях выбирают более сложный вариант с бетонной стяжкой.

#3: Монтаж трубопровода по стяжке

Несмотря на трудоемкость процесса, монтаж сети обогрева с бетонной стяжкой является наиболее востребованным.

Процесс состоит из следующих этапов:

В первую очередь подготавливается основа. Неровности чернового пола устраняются с помощью перфоратора.
Первым слоем идет гидроизоляционный материал. Он стелется полосами таким образом, чтобы края накладывались друг на друга на 20–30 см. Также пленка должна заходить и на основание стен на 15 см. Строительным скотчем проклеиваются стыки.
Поверх него стелется термоизоляция.
Между будущей заливкой и стенами проклеивается демпферная лента. Это действие требуется для компенсации расширения стяжки в момент нагревания полов.
Укладка армирующей сетки. Она способствует увеличению прочности стяжки.
На арматуру по выбранной схеме с помощью пластиковых затяжек, крепятся трубы.
Контрольная проверка системы теплый пол осуществляется методом заполнения ее жидкостью и опрессовки.
Далее производится установка направляющих маячков.
Финишный этап – заливка цементной стяжки.

Для помещений с большой площадью следует использовать метод секторного деления, с ячейками не более 30 м 2 . Для каждого из них необходимо обустраивать индивидуальный контур.

Если нижний этаж отапливается, то в качестве утеплителя используется пенополистирол толщиной 20–50 мм. Когда снизу находится цокольный неотапливаемый этаж или подвал, толщина теплоизоляции должна быть 50-100 ммЗаливка теплых полов бетонно-песчаной смесью может выполняться на армирующую сетку или без нее.

Если в роли утеплителя выступают пенополистироловые плиты с разъемами под контуры, применение сетки необязательно.

Когда будет использоваться стандартный термоизоляционный материал, для фиксации теплопроводящей линии используют тонкую полимерную или металлическую сетку.

На нашем сайте есть серия статей, посвященных проектированию, монтажу и подключению водяных теплых полов.

Бетонная технология монтажа

Данная технология реализуется в несколько шагов:

Сначала на очищенное основание монтируют теплоизоляцию. Этот слой необходим для недопущения теплопотерь

Обратите внимание на то, чтобы изоляционный материал имел толщину не менее тридцати миллиметров. При этом его плотность должна составлять от 35 кг/м3 и выше. Наиболее оптимальным вариантом для решения этой задачи будет полистирол или пеноплекс.Можно применять готовые решения в виде специальных матов, обладающих фиксаторами

Такую теплоизоляцию легко монтировать. Минусом этого материала является высокая цена. Но лучше приобрести надежную теплоизоляцию, чем в ближайшем будущем столкнуться с серьезными проблемами, вызванными потерей тепла. Обязательно увеличивайте толщину изоляционного слоя, если рассчитываете повысить тепловую нагрузку в системе

Наиболее оптимальным вариантом для решения этой задачи будет полистирол или пеноплекс.Можно применять готовые решения в виде специальных матов, обладающих фиксаторами. Такую теплоизоляцию легко монтировать. Минусом этого материала является высокая цена. Но лучше приобрести надежную теплоизоляцию, чем в ближайшем будущем столкнуться с серьезными проблемами, вызванными потерей тепла. Обязательно увеличивайте толщину изоляционного слоя, если рассчитываете повысить тепловую нагрузку в системе.

Второй шаг заключается в прикреплении демпферной ленты, компенсирующей расширение стяжки в результате нагрева бетона. Сверху теплоизоляции уложите полиэтиленовую пленку достаточной толщины.

Основа для крепления

Далее нужно уложить сетку из арматуры. К ней крепятся трубы посредством пластиковых хомутов. Для защиты компенсационных швов необходимо применять гофру. Чтобы придать большую прочность конструкции можно уложить еще один слой сетки из арматуры поверх труб из металлопластика.Теплый пол чаще всего укладывают в виде спирали или змейки. Нужно использовать около пяти метров трубных изделий на один квадратный метр поверхности пола. При этом шаг укладки должен составлять двадцать сантиметров. Для удобства подготовки схемы монтажа используют специальные компьютерные программы. Они облегчают расчет расположения петель. Для осуществления установки теплого пола в больших комнатах необходимо монтировать трубы посредством нескольких петель.Укладку трубных конструкций улиткой применяют для работ в значительных по площади помещениях. Спиральная схем монтажа трубопровода позволит равномерно распределить поступающее тепло по всей поверхности пола. Этот эффект достигается посредством чередования трубных конструкций с разными направлениями движения потоков. Таким образом, остывающие магистрали будут находиться рядом с горячими. Схема змейка более простая. Однако она не способствует равномерному распределению тепла.

Следующий шаг предполагает проведение гидравлических испытаний

Это особенно важно, если вы осуществляете установку своими руками. Проверка позволяет выявить протечки и проверить трубы на прочность. Это дает возможность устранить выявленные дефекты еще до заливки бетона

Проверка проводится в течение одних суток. При этом давление в системе не должно быть ниже трех бар

Это дает возможность устранить выявленные дефекты еще до заливки бетона. Проверка проводится в течение одних суток. При этом давление в системе не должно быть ниже трех бар.

Если испытания теплого пола прошли успешно, можно начинать заливку стяжки. Ее показатель толщины должен быть в диапазоне от трех до пятнадцати сантиметров выше уровня трубопровода. Чтобы сделать заливку ровной нужно выставить маяки. Далее посредством применения правила осуществляют выравнивание поверхности бетона.

Срок сушки стяжки составляет около двадцати восьми дней. В течение этого периода включать систему не рекомендуется. После его окончания можно выполнить запуск конструкции

При этом важно, чтобы температурный режим повышался постепенно. Максимальной температуры нужно достичь не раньше, чем через три дня после ввода в эксплуатацию системы. В завершении, необходимо осуществить отделку основания финишным напольным покрытием

Для этого допустимо использовать ламинат, плитку или паркет. Причем нужно выбирать материалы, которые сочетаются с системой теплый пол. Как правило, эту информацию можно узнать в технической документации к ним

В завершении, необходимо осуществить отделку основания финишным напольным покрытием. Для этого допустимо использовать ламинат, плитку или паркет. Причем нужно выбирать материалы, которые сочетаются с системой теплый пол. Как правило, эту информацию можно узнать в технической документации к ним.

Подключение труб к коллектору

Подключаем уложенные трубы к коллектору

Когда трубы теплого пола уложены по всему периметру, настало время подключить их к коллектору. В коллекторе подсоединяем начало трубы к выходу теплой воды, а конец трубы к возвратному отверстию для охлажденной воды. Трубы закрепляем при помощи специальных гаек коллектора.

Приблизительная длина каждого контура должна быть от 50-60 метров, в зависимости от мощности вашей отопительной системы. Если метраж трубы приближается к порогу, лучше начать другой контур. Узнать оптимальную длину контура можно изучив инструкцию к вашему отопительному котлу.

Конец трубы следует подсоединить к возвратному коллектору. Все эти действия вы можете видеть на видео внизу страницы.

Если труба проходит рядом с деформационным швом, на нее следует одевать гофрированную трубку.

Как только все работы по монтажу будут окончены, необходимо будет проверить работоспособность водяного пола до стяжки пола бетоном(опрессовку). Для этого нужно включить котел на полную его мощность. В трубы поступит вода под определенным давлением, которое превышает обычное в полтора раза. Во время этого тестового запуска тщательнейшим образом проверьте каждое соединение, каждый метр трубы, посмотрите не пережата ли труба под давлением хомутами.Опрессовка должна длиться не менее двух часов.

И в завершении следует лишь сделать ровную стяжку пола с применением специальных смесей, которые используются для теплых полов. При этом пол поднимется приблизительно на 7 см. Во время заливки пола, в трубах должна циркулировать вода(холодная) под рабочим давлением.

После высыхания стяжки, можно приступать к самостоятельной укладке плитки на пол. Читайте об этом подробнее на соответствующей странице.

Если пол укладывается под ламинат или деревянный пол, трубы прокладываются под лагами, без стяжки. В случае с ламинатом, на лаги настилаются листы фанеры или ОСБ плиты, и в них делаются небольшие отверстия для лучшей передачи тепла.

В некоторых случаях смонтрировать такую систему проще без стяжки, на лагах. Это допустимо, но эксперты все таки рекомендуют использовать стяжку как обязательный этап монтажа, т.к. в этом случае вся система прослужит дольше, и будет работать эффективнее.

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм. Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм

Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы). Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются. У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя

На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя. На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

Для монтажа оконцовок труб берутся «евроконусы».
Для утепления труб — изоляция из вспененного полипропилена.
Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
Гидроизоляционная пленка.
Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

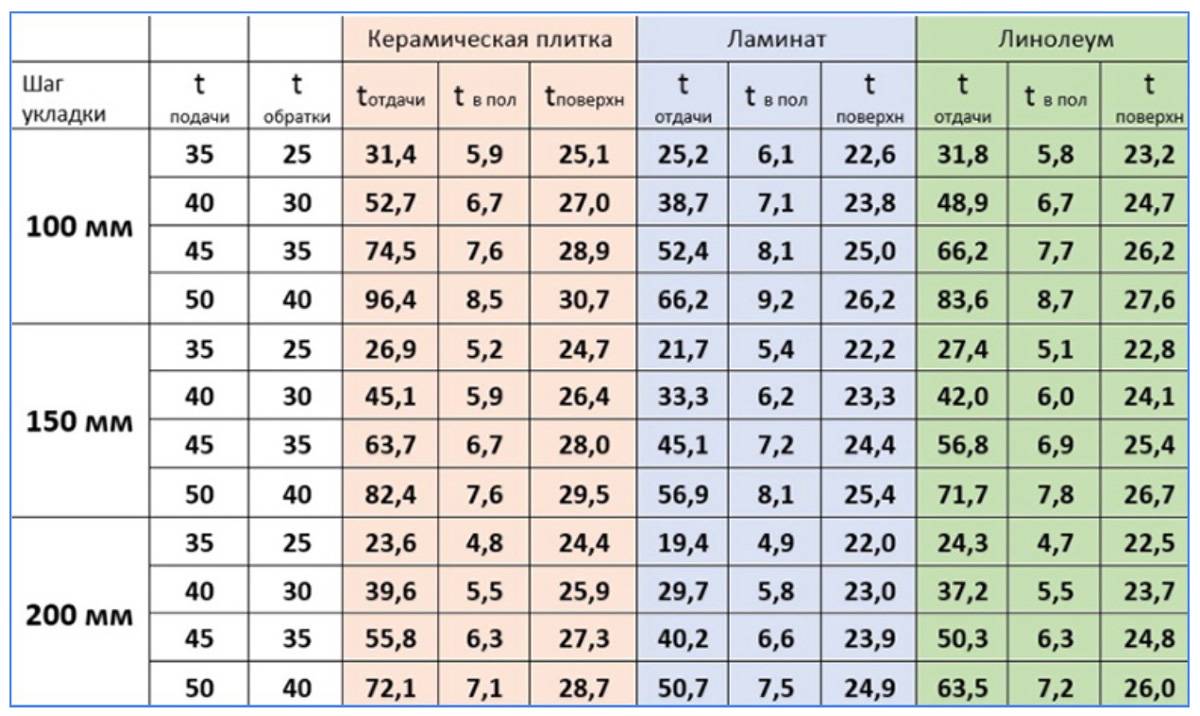

Расчет и распределение труб

Для каждого помещения расчет протяженности трубы и шага ее установки необходимо произвести в отдельности. Расчеты водяного теплого пола можно выполнить посредством специализированных программ или воспользовавшись услугами проектных организаций. Самостоятельно посчитать необходимую мощность для каждого контура очень сложно, при этом учитывается масса параметров и нюансов. Если же допустить огрех в расчетах, это может свести на нет всю работу системы или привести к неприятным последствиям, среди которых: недостаточная циркуляция воды, проявление «тепловой зебры», когда по полу чередуются теплые и холодные участки, неравномерный нагрев пола и образование мест утечки тепла.

Для проведения расчетов необходимы следующие параметры:

Размеры помещения;
Материал стен, перекрытий и теплоизоляции;
Тип теплоизоляции под теплый пол;
Тип напольного покрытия;
Диаметр труб в системе теплого пола и материал;
Мощность котла (температура воды).

По этим данным можно определить необходимую длину используемой трубы для комнаты и шаг ее установки для достижения требуемой мощности теплоотдачи.

При распределении труб следует выбрать оптимальный маршрут укладки

Важно учитывать, что вода, проходя по трубам, постепенно остывает. К слову сказать, это не недостаток, а скорее плюс водяных теплых полов, ведь и теплопотери в комнате происходят не равномерно

При распределении труб водяного теплого пола в каждом контуре следует придерживаться ряда правил:

Укладку труб желательно начинать от внешних, более холодных стен помещения;

Важно: Если ввод труб в комнату находится не со стороны внешней стены, то участок трубы от ввода к стене утепляется

Для постепенного уменьшения нагрева пола от внешней стены к внутренним используется способ укладки «змейкой»;
Для равномерного обогрева пола в помещениях со всеми внутренними стенами (в ванной, гардеробе и т.п.) используется укладка по спирали от края комнаты в центр. Труба доводится по спирали до центра с двойным шагом между витками, после чего разворачивается и разматывается в обратном направлении до вывода из комнаты и к коллектору.

Помимо длины и формы распределения труб следует просчитать их гидравлическое сопротивление. Оно повышается с увеличение длины и каждым поворотом. Во всех контурах, подсоединенных к одному коллектору, желательно привести сопротивление к одинаковому значению. Для разрешения таких ситуаций необходимо разделять большие контуры с длиной трубы более сотни метров на несколько меньших.

Для каждого контура покупается единый отрезок трубы необходимой длины. Недопустимо использовать стыки и муфты на трубах, которые укладываются в стяжку. Так что расчет длины и заказ должен осуществляться после тщательно проведенных расчетов с продумыванием всего маршрута укладки.

Важно: Расчет ведется для каждой комнаты в отдельности. Также нежелательно использовать один контур для обогрева нескольких помещений. Для утепления лоджии, веранды, мансарды укладывается отдельный контур, не совмещенный с прилегающими комнатами

Иначе большая часть тепла будет уходить на ее отопление, а комната останется холодной. Утепление под теплый пол выполняется также как и с полом, расположенным на грунте. В остальном различий в плане монтажа теплого пола на лоджии нет

Для утепления лоджии, веранды, мансарды укладывается отдельный контур, не совмещенный с прилегающими комнатами. Иначе большая часть тепла будет уходить на ее отопление, а комната останется холодной. Утепление под теплый пол выполняется также как и с полом, расположенным на грунте. В остальном различий в плане монтажа теплого пола на лоджии нет.

Основные правила

Трубы металлопластиковые HENCO хорошо послужат для вашего пола

К трубам, применяемым при монтаже систем водяного обогрева, предъявляются особые требования. В первую очередь они должны отличаться долговечностью, а их материал не должен подвергаться коррозии и разрушению при перепадах температур и давления. Кроме этого они должны быть устойчивыми к воздействию химикатов и микроорганизмов. Срок их службы должен составлять не менее 50 лет.

металлопластика;
сшитого полиэтилена;
меди;
полипропилена;
стали.

Труба для теплого пола

В соответствии с нормами, предъявляемыми к теплым полам, при их монтаже запрещается использовать чугун. Самыми лучшими считаются медь и сталь, однако они непопулярны ввиду высокой стоимости. Полипропилен так же непопулярен, как и медь. Однако его непопулярность обусловлена не высокой стоимостью, а большим радиусом изгиба, позволяющим укладывать трубы с минимальным шагом в 32 см, чего в большинстве случаев бывает недостаточно.

Оборудования для тёплого водяного пола

Поэтому самыми популярными на сегодняшний день являются металлопластик и сшитый полиэтилен. Причем последний обладает более высокими характеристиками. Единственным недостатком сшитого полиэтилена является плохая эластичность: такие трубы в процессе монтажа должны жестко фиксироваться на арматурной сетке. При несоблюдении этого требования в процессе эксплуатации они могут разогнуться.

Устройство водяного теплого пола

В состав данной отопительной системы входят следующие элементы:

Водонагревательный котел.

Его мощность должна быть равна суммарной мощности всех теплых полов дома с запасом в 15-20%. Чтобы не сливать воду во время ремонта котла, на входе и выходе его следует иметь запорные клапаны.

Насос.

Он способствует циркуляции воды в отопительной системе теплый водяной пол. Обычно в современных котлах есть встроенный насос. Он позволяет отопить двухэтажный дом. Если площадь помещения больше 120 квадратных метров, то требуется поставить дополнительные нагнетающие насосы.

Трубы.

Мы расскажем, какая из труб самая лучшая для данного отопления.

При выборе труб важно такое качество, как износоустойчивость, т.е. они не должны разрушаться при перепадах давления или высоких температурах, при химических воздействиях, не подвержены коррозии. Надежная изоляция и герметичность трубы предохранит отопительную систему от окисления

Важным моментом в выборе труб является и эластичность, способность сгибаться руками, не ломаясь, не трескаясь

Надежная изоляция и герметичность трубы предохранит отопительную систему от окисления. Важным моментом в выборе труб является и эластичность, способность сгибаться руками, не ломаясь, не трескаясь.

Трубы для теплого водяного пола можно применять из сшитого полиэтилена.

Они обладают высокой прочностью. Рекомендуется плотность сшивки-65-80%. Наиболее прочным является сшивка пероксидом-PEX-A плотностью -75%. Эти трубы устойчивы к высоким температурам. При изготовлении их испытывают под высоким давлением, поэтому они такие прочные.

Основным минусом таких труб является быстрая разгибаемость. Поэтому при укладке их нужно жестко фиксировать.

Используют также и полипропиленовые трубы, но этот материал расширяется под воздействием высоких температур.

Чтобы этого не произошло, нужно покупать трубы из пропилена с армированием стекловолокном. При термосварке они становятся монолитными. Но трубы из пропилена применяются нечасто из-за небольшого радиуса изгиба. Данный недостаток отрицательно сказывается на качестве обогрева помещения. Когда монтируют трубы из пропилена, то используют специальные насадки.

Низкой себестоимостью, износоустойчивостью обладают металлопластиковые трубы. Они прочны и долговечны, потому что состоят из нескольких слоев. Верхний и нижний защитные слои-это полиэтилен. В середине алюминиевая фольга, соединенная со сшитым полиэтиленом специальным клеящим составом. Благодаря алюминиевой прослойке они обладают хорошей теплопроводностью, а слои из полиэтилена предохраняют трубы от повреждений.

Отлично проводят тепло и долговечны медные трубы. Их применяют в основном в европейских странах.

В России для отопительной системы пола используются редко из-за высокой цены и трудоемкости монтажа. Его производят только профессионалы. При заливании бетонной стяжки их нужно покрывать защитным слоем, чтобы исключить отрицательное воздействие щелочей.

Коллекторы регулируют действие прямого и обратного потоков теплоносителя. Коллекторы представляют собой сложный технологический узел, обеспечивающий равномерный разогрев труб. Состоит он из 2 гребенок (подающей и обратной), циркуляционного насоса, расходомера и клапанов. По подающей гребенке горячая вода идет от котла к контурам и распределяется по трубам. Отдав тепло, вода уже охлажденной проходит по обратной трубе коллектора, возвращаясь в котел. В нем она снова нагревается.

Циркуляционный насос следит за постоянным движением воды. Трубопроводы крепятся сбоку коллектора специальными фитингами. Как только в помещении достигнута определенная температура, срабатывает термодатчик, который предупреждает об этом. Клапаны перекрывают выход горячей воды к контурам. Технологичный узел, отвечающий за регулировку воды, находится в специальном коллекторном шкафу.

Фитинги. Они используются для подсоединения труб к коллекторам на всем протяжении отопительной системы.

Как выбрать котел?

Котел выбирается по мощности. Если вы считали полы в программе, то получили значения мощности для каждой комнаты. Сложите их, и получите мощность вашего будущего котла.

Обычно минимальная мощность современных котлов 24 киловатта. Этого достаточно для отопления дома площадью до 120 м2 (при стандартной высоте потолков до 3 метров). В большинстве котлов есть встроенный насос, поэтому приобретать его отдельно не нужно. На входе и выходе котла рекомендуется устанавливать пластиковые запорные клапаны.

Если вдруг вам придется снимать котел на обслуживание или ремонт, то вам не придется сливать всю воду из системы — вы просто закроете клапаны.

Схемы подключения теплого пола и бойлера

Есть несколько схем, как подключить тёплый пол к косвенному водонагревателю. Рассмотрим самые простые:

При помощи трёхходового клапана — суть заключается во взаимодействии двух контуров: теплого пола и водонагревателя. Данный клапан распределяет теплоноситель между ними. Управляется он автоматически, с помощью термостата на нагревателе. Такая система способствует быстрому нагреванию воды в бойлере, при этом возможно полное отключение подачи ГВС в ветки пола. А при достижении заданной температуры клапан срабатывает и подача возобновляется. Этот способ обвязки подходит при постоянном использовании бойлера.

С двумя циркуляционными принудительными насосами — этот вариант рекомендован при непостоянном, сезонном использовании устройства. Один ставится на подающей трубе перед водонагревателем, а другой на контуре пола.

Для запитывания циркуляционного насоса используется термореле, поэтому функционирует он лишь при понижении температуры ниже нормы. Нагрев ускоряется, при этом включается принудительная циркуляция. В этой схеме нет трёхходового клапана, а соединение проводится при помощи тройников.

С использованием гидравлической стрелки — такой метод рекомендован для бойлеров с объёмом 200 литров и больше, и с несколькими отопительными ответвлениями. Система с гидравлическим распределителем делает схему проще, а также отсутствует необходимости в монтаже насосов на каждый контур пола. Гидрострелка обеспечивает равное давление теплоносителя во всех петлях. Однако, сделать своими руками обвязку таким способом, не имея опыта сложно.
