Схема подключения электрического котла зота к коллектору. отечественные отопительные электрические котлы zota (зота)

Как подключить водонагреватель

Знаете ли вы, что срок службы электрического водонагревателя составляет около 10-15 лет? Это означает, что если вы живете в своем доме в течение десяти лет, вам, вероятно, придется заменить его и подключить проводку к новому устройству. Установка электрического водонагревателя не такая сложная задача, которую вы будете повторять в жизни, так почему бы не научиться делать это самостоятельно? Здесь вы можете узнать, как подключить водонагреватель без помощи профессионала. Помните, что при выполнении электромонтажных работ безопасность превыше всего. Не рискуйте, и , если вас не устраивает то, что требуется в этом процессе, наймите профессионала . 240 вольт электричества достаточно, чтобы убить человека.

Общие советы по электробезопасности см. в этой полезной статье.

Как подключить электрический водонагреватель

Прежде чем начать, спросите себя: подается ли в настоящее время электроэнергия к водонагревателю? В тех случаях, когда вы заменяете бензобак на электрический, вам, вероятно, потребуется проложить кабель (2-полюсный, 30-амперный выключатель с кабелем 10-2 Нм) от цепи к баку. Если автоматический выключатель уже подключен к водонагревателю, вы можете перейти к шагу 1.

Последний совет, прежде чем мы начнем: не наполняйте резервуар водой, пока он не будет полностью подключен, и не включайте цепь, пока резервуар не будет заполнен водой. Нагревательный элемент сломается, если его не погружать в воду.

Подключение водонагревателя за 7 шагов

1. Снимите крышку распределительной коробки — она, вероятно, находится сверху или сбоку водонагревателя. Скорее всего, вам нужно будет удалить только один винт, чтобы открыть два провода и винт заземления.
2. Проверьте напряжение — никогда не трогайте какие-либо электрические компоненты, не проверив сначала, подается ли питание на устройство. Если там есть питание, это называется «Живая» цепь. Пожалуйста, будь осторожен! Мало того, что вы аннулируете гарантию, манипулируя проводкой под напряжением, но это вполне может привести к травмам. Если вы не уверены, есть ли у вас цепь под напряжением или нет, было бы неплохо использовать вольтметр для проверки питания, подаваемого на подводящие провода. Если вы обнаружите, что есть сила, прервите ее. Вы можете сделать это, отключив выключатель GFCI в вилке, если он есть (нажмите кнопку «ТЕСТ», расположенную в центре розетки). Если это не вариант, найдите соответствующий выключатель в блоке выключателя источника питания и переключите его на 9.0079 с позиции .
3. Удалите заглушку — вы найдете заглушку в распределительной коробке. Вы можете удалить его плоскогубцами с остроконечными губками .
4. Зачистите изоляцию провода — если вы прокладывали кабель самостоятельно, вам, возможно, придется снять пластиковую оболочку, чтобы открыть проводку (вам нужно около 6 дюймов, чтобы войти в распределительную коробку). Затем зачистите примерно 0,75 дюйма. изоляции отдельных проводов.
5. Вытащите проводку — пропустите провода через разъем ROMEX, затем затяните и зафиксируйте защищенную часть кабеля NM. Вы не должны оставаться с оголенными проводами. Протяните провода через выбивное отверстие и зафиксируйте разъем ROMEX с помощью контргайки. Совет: вы не хотите, чтобы коннектор Romex касался водопроводных труб. Вы же не хотите, чтобы температура горячей воды на выходе мешала работе с электричеством.
6. Подключение водонагревателя к контуру — Вернувшись в распределительную коробку, вы обмотаете заземляющий провод вокруг заземляющего винта и закрепите его. Возьмите черный провод от контура и любой провод от водонагревателя и соедините их (скрутите между собой и закрепите гайкой). Возьмите белый провод («горячая» линия) и обмотайте изолентой его изоляцию (это для идентификации). Сделайте это и на панели выключателя. Затем соедините белый провод с другим проводом внутри водонагревателя.

Схема подключения электрического котла своими руками

Основной вопрос, который будет рассмотрен в данной статье, это типовая схема подключения электрокотла отопления к сети 220 и 380 Вольт. Именно поэтому основное уклонение будет направлено только на правила и последовательность подключения проводов. Что касается схемы установки радиаторов, трубопроводов и других элементов системы центрального отопления, то мы приведем ее только в общем виде.

• Варианты установки
• Электропроводка в однофазной сети
• Трехфазная проводка

Варианты установки

Итак, для начала разберемся с вариантами подключения электрокотла в частном доме и квартире своими руками:

• Если мощность водонагревателя не превышает 3,5 кВт, то обычно питается от розетки. При этом допускается использование однофазной сети 220В.
• В том случае, если мощность колеблется в пределах 3,5-7 кВт, необходимо провести электромонтаж своими руками непосредственно от распределительной коробки. Это связано с тем, что розетка может не выдерживать больших токовых нагрузок. Как и в предыдущем случае, допускается использование сети 220 вольт.
• Ну и последний вариант, который можно найти, это электрокотел мощностью свыше 7 кВт. В этом случае необходимо не только вести отдельный кабель от распределительной коробки, но и использовать более мощную 3-х фазную сеть 380В.

Электропроводка в однофазной сети

Как мы уже говорили, подключить водонагреватель к однофазной сети можно через вилку или кабель с отдельным питанием. На первом варианте останавливаться нет смысла, ведь вставить вилку в розетку может любой.

Что касается второго варианта, то сначала необходимо осуществить расчет сечения кабеля по току (если в паспорте изделия не указан требуемый диаметр жилы), затем подвести провод к месту установки котла. Дальше все просто – подключаем фазу, ноль и землю к соответствующим клеммам в блоке (они отмечены на маркировке). Вашему вниманию принципиальная схема подключения электрокотла с терморегулятором к системе отопления:

Трехфазная разводка

Схема подключения электрокотла к трехфазной сети более сложная, но все же ее сможет выполнить даже новичок.

Три фазы должны быть подключены следующим образом:

Обратите внимание на следующие нюансы:

1. К каждому водонагревателю прилагается технический паспорт, в котором должна быть указана рекомендуемая производителем схема обвязки котла. Руководствуйтесь в вашем случае только этим документом, т.к. далеко не всегда примеры, представленные в интернете, могут подойти для вашей системы отопления.
2. Обязательно защитите автоматический выключатель котла и УЗО. Эти устройства предотвратят перегрузку агрегата, короткое замыкание и утечку тока в сети.
3. Должна присутствовать заземляющая проводка.

Вашему вниманию наглядный проект электроотопления в двухэтажном коттедже с использованием котла:

Дополнительно рекомендуем посмотреть видео, где наглядно показано подключение электрокотла к 380 В:

Подключение трехфазный электрокотел

Сопутствующие материалы:

• Самое дешевое и экономичное отопление дома
• Как подключить котел к сети?
• Как подключить УЗО к сети?

Подключение трехфазного электрокотла

Опубликовано: 16.10.2014 Обновлено: 10.04.2017 Пока без коментариев

Виды энергосберегающих котлов

Выбирая устройство для отопления частных домов, дач, офисов, магазинов, аптек и других производственных, нежилых и подсобных помещений все чаще предпочтение отдают энергосберегающим электрическим котлам отопления. И это оправдано – стоимость энергетических ресурсов постоянно растет, поэтому применение экономичных энергосберегающих котов позволит экономить на оплате счетов за электроэнергию.

Спрос на них постоянно растет, как и на экономичные газовые котлы. Отопительные электрокотлы легко и просто подключаются к различным системам отопления (этажным, центральным, индивидуальным), при этом она может быть смешанного или накопительного типа. Сэкономить на потреблении эл. энергии энергосберегающие электрические котлы помогут и в том случае, если включать их в работу в ночное время, пользуясь двухтарифным счетчиком электроэнергии (стоимость 1 кВт электроэнергии в ночное время гораздо ниже).

С помощью этого видео, можно многое узнать об отопительных котлах, работающих от электричества:

https://youtube.com/watch?v=2M_qMJoszUs

Энергосберегающие отопительные электрокотлы принято классифицировать по следующим признакам:

• типу (электродные, индукционные, ТЭНовые);
• месту установки (напольные и настенные);
• мощности в кВт (от 2 до 120);
• количеству контуров (одно-, двухконтурные);
• способу питания (однофазные, трехфазные).

Применяются энергосберегающие электрические котлы отопления только там, где есть возможность подключения к электрическим источникам питания. Экономичные газовые котлы используются в том случае, если есть возможность подсоединения к газовой магистрали.

Отопление помещений с помощью электрических энергосберегающих котлов электродного типа (их еще называют ионными или ионно-обменными) осуществляется благодаря протеканию электрического тока через жидкий теплоноситель, в качестве которого используется вода (чаще всего), электролит, масло.

Нагрев осуществляется за счет неупорядоченного движения ионов жидкости, движущейся от катода к аноду, при этом их хаотическое движение приводит к быстрому возрастанию температуры теплоносителя. Электрические энергосберегающие котлы для дома ионного типа занимают мало места и считаются лучшими при необходимости отопления площадей до 250 м2 или объемом 750 м3, при этом температура на выходе из котла может достигать 95 0С.

На видео показан смонтированный отопительный экономичный электрический котел, который считается лучшим:

На фото показаны индукционные энергосберегающие электрокотлы, которые в своем устройстве имеют индуктор. С его помощью эффективно нагревается теплоноситель. Отличается от других видов отопительных электрических котлов отсутствием элементов нагрева, что положительно сказывается на его эксплуатации, он, в принципе, не может сломаться и не требует обслуживания в процессе эксплуатации.

Кроме того, внутри электрокотла в процессе работы происходит микровибрация, что не дает образовываться накипи на внутренних элементах котла. Такой отопительный котел не имеет разъемных элементов, что значительно продлевает его срок службы.

Цена на энергосберегающие электрические котлы этого типа довольно высокая и превосходит стоимость экономичных электродных электрокотлов других моделей в несколько раз. Но цена оправдана, т.к. такой электрический котел имеет большой срок службы и не нуждается в обслуживании в процессе эксплуатации.

На фото изображен ионный экономичный электрический котел, котел привлекает свои дизайном.

У ТЭНовых электрических котов теплоноситель нагревается от имеющихся в устройстве тэнов, которые подключаются к источнику питания.

На фото показан внешний вид наиболее распространенного электрокотела, имеющего трубчатые нагреватели (ТЭНы). Цена на ТЭНовые котлы не высокая, т.к. их выпускают многие производители и конкуренция заставляет искать пути удешевления продукции, которая не отражается на качестве работы электрического котла.

Особенности обвязки электрокотла

При установке и обвязке данного электрического прибора не следует забывать о некоторых моментах, непосредственно влияющих на надежную работу отопительного оборудования, что поможет в процессе его эксплуатации избежать частых поломок.

Обвязкой электрокотла называют его подключение к отопительной системе с использованием специальных элементов. При подключении электрокотла к системе отопления учитывается один из двух способов транспортировки теплоносителя по трубопроводу – с принудительной или естественной циркуляцией.

При этом схема подключения электрокотла отопления предусматривает, что прибор необходимо устанавливать в самой нижней точке конструкции для обеспечения наибольшего прогрева радиаторов. Нагнетающую трубу следует расположить над батареями отопления на минимально допустимой высоте.

Кроме электрокотла (как он выглядит видно на фото) нужно приобрести трубы и другие комплектующие детали для обустройства обогрева помещения. Правильно сделанная обвязка электрического котла отопления позволяет обеспечить одинаковую температуру в местах входа и выхода теплоносителя. Отопительный прибор следует подключать таким образом, чтобы после достижения определенной температурной отметки в малом контуре вода поступала в большой контур (на него возложена задача обогрева помещений), и там отдавала тепло батареям.

Изготовление самодельного котла для отопления

Рассмотрим два варианта изготовления самодельного электрокотла на 220В – тэнового и электродного. Такая конструкция может быть использована для отопления частного дома, гаража, сауны или для реализации концепции теплого пола. Начнем с электродного котла, как более простого, его чертеж представлен на рисунке.

Чертеж: экономичный водяной электрокотел электродного типа, чертеж для изготовления своими руками

Обозначения:

• А – торцевые заглушки (изготавливаются из металла);
• B – электрод, можно сделать из металлического стержня Ø25мм;
• C – резиновые или паронитовые прокладки;
• D – патрубки для подвода и отвода теплоносителя;
• E – клеммы для подключения заземления и нулевого провода (для удобства нарезается резьба M6);
• F – любой тип покрытия, выдерживающий высокую температуру, например, термостойкая краска;
• G – металлическая труба (бесшовная) Ø57мм и длинной около 250-300мм.

Как видите, конструкция действительно довольно простая, при умении обращаться с электросваркой монтаж устройства не вызовет проблем.

Обратите внимание, что электрод, расположенный внутри трубы, должен быть обязательно изолирован от корпуса, для этой цели необходимо использовать втулку из диэлектрического материала, например, фторопласта. В качестве альтернативы можно установить заглушку «А» на основе стеклотекстолита

Не рекомендуется использовать для приведенной выше конструкции металлы различных видов, поскольку они могут составить гальваническую пару, что приведет к появлению накипи на электродах.

Устройство с ТЭН.

Установка с ТЭНами также может быть изготовлена своими руками, характеристики самодельного устройства будут несколько уступать серийному оборудованию, например, модельному ряду Cкорпион.

Прежде чем покупать ТЭНы для самодельного электрокотла, необходимо предварительно рассчитать его мощность. Рассказывать как это делается не имеет смысла, поскольку информацию несложно найти на тематических форумах.

Рассмотрим простейшую конструкцию, изготовленную из стальной трубы, схематическое изображение устройства показано на рисунке.

Упрощенное изображение устройства электрокотла с ТЭН

Обоначения:

• А – автоматический отводчик воздуха;
• В – патрубки для входа и выхода теплоносителя;
• С – ТЭНы;
• D – корпус (изготовлен из трубы Ø150мм);
• E – патрубок с шаровым краном для слива теплоносителя.

Необходимо обратить внимание на выбор варианта установки ТЭНов, их два – сверху и снизу. У каждого из этих способов есть свои преимущества и недостатки

При верхнем расположении ТЭНов нет необходимости сливать воду из бака при их замене.

Но верхнее расположение приводит к тому, что под крышкой скапливается воздух, в результате ТЭНы перегреваются и выходят из строя. Установка автоматического отводчика воздуха позволяет решить эту проблему.

Устанавливая ТЭНы в нижней части котла необходимо быть готовым к тому, что при их замене потребуется сливать воду с системы отопления.

Инструкция по применению

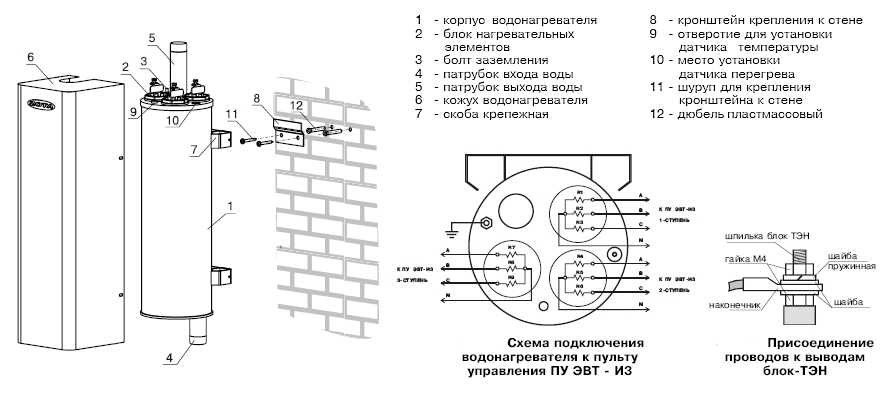

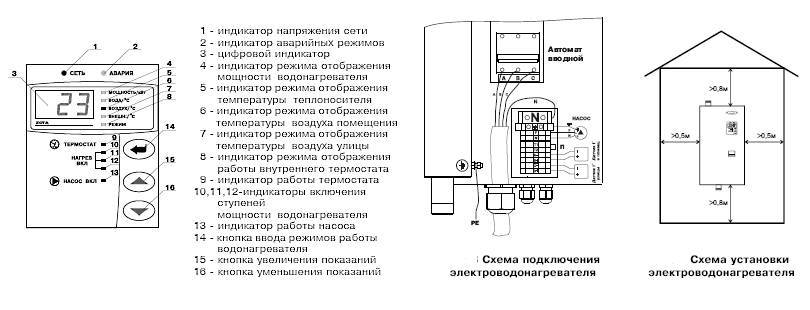

Прилагаемая инструкция к электрокотлу ЗОТА позволит быстро выполнить монтаж и провести первоначальную настройку. Перед подключением котла производятся подготовительные работы. Если мощность устройства составляет более 3 кВт, к нему прокладывается отдельная электрическая линия

. УЗО устанавливать необязательно, так как оно есть почти во всех моделях (если нет, подберите подходящий по силе тока и напряжению автомат).

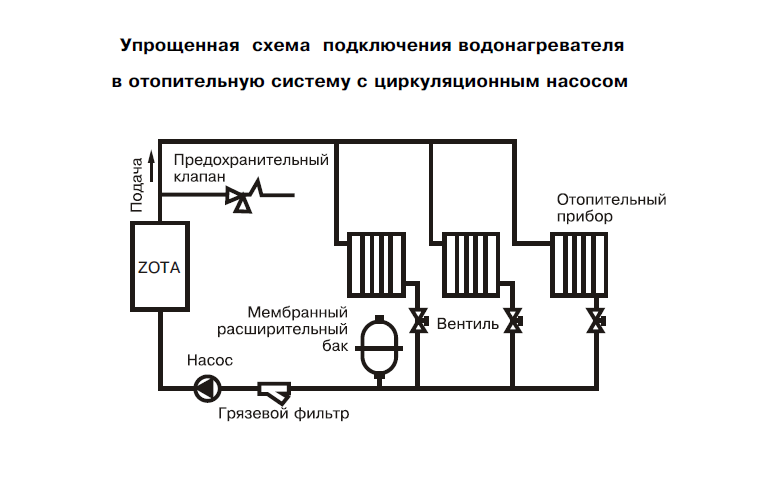

Схема отопления с электрокотлом ZOTA в качестве нагревательного элемента.

Выбирая место для установки электрического котла ЗОТА, необходимо убедиться, что в помещении отсутствуют водяные пары и агрессивные газы, а температура воздуха находится в диапазоне от +1 до +30 градусов. В качестве теплоносителя задействуется простая водопроводная вода или специальная незамерзающая жидкость. Монтаж котлов производится строго вертикально. При подключении оборудования к электрической сети, необходимо предусмотреть заземление – оно подключается к котлам и трубам.

Установка котлов ZOTA осуществляется согласно прилагаемой инструкции – с соблюдением расстояния до потолков, пола и соседних стен. Устройство должно находиться в таком положении, чтобы не создавалось препятствий для его охлаждения (здесь используется естественная вентиляция). На последнем этапе котел подключается к отопительной системе. Далее проводятся проверка на герметичность и тестовый запуск.

Помните, что давление в отопительной системе не должно превышать указанных в паспорте параметров. В противном случае возможно повреждение оборудования.

Для отопления дома необходим котёл, чтобы нагревал теплоноситель и разводка труб с радиатором для отдачи тепла по всему периметру жилья. Но не все приборы безопасны либо отличаются упрощённым процессом использования. Хотя в случае с электрокотлом ситуация другая о нём можно сказать все эти положительные моменты эксплуатации.

Кроме этого подключение электрокотла к системе отопления отличается упрощённым процессом монтажа. Дело в том, что в нём нет ничего опасного. Необходимо только правильно подключить и установить оборудование. Посл этого можно использовать его для надёжного отопления дома.

Расчёт электропотребления

Водонагреватель

Расчёт электропотребления водонагревателя (бойлера) мощностью 2 кВт, если включать его на 4 часа в день (утром и вечером по 2 часа):

• 2 киловатта умножить на 4 часа получается 8 кВт·ч. Это расход за 1 день;
• 8 кВт·ч умножаем на 30 дней выходит 240 кВт·ч. Это расход в месяц;
• 240 умножаем на 3 рубля (сколько у вас стоит 1 кВт·ч), получаем 720 рублей. Столько рублей выходит оплата за электричество для бойлера двухкиловаттного, если он работает по 4 часа в день. Вы подставляете свои цифры и считаете.

Лампа

Например, электролампа мощностью 50 Ватт горит 6 часов в день. За час она потребляет кВт (50 Вт) электроэнергии. За 6 часов — кВт · 6 ч = 0.3 кВт·ч. А за месяц при горении 6 часов каждый день — кВт · 6 ч · 30 дней = 9 кВт·ч.

Допустим, стоимость 1 кВт·ч составляет 3 рубля. Таким образом, в месяц наша лампочка истратит электричества на 27 рублей.

Как выбрать

А в Вашем доме установлен какой котёл отопления?ЭлектрическийГазовый

Основная задача — определение мощности агрегата. Для получения максимально точного расчета придется определять теплопотери помещения, учитывать материал стен, высоту потолков, конфигурацию дома и прочие факторы. Это крайне сложная задача, за которую берутся только подготовленные и опытные специалисты.

Выбирая котел, руководствуются простым и достаточно точным методом. Принято считать, что 1 кВт мощности котла приходится на обогрев площади 10 м2. Исходя из этого соотношения делают простой и быстрый подсчет. Берут общую площадь дома и делят ее на 10. Полученное число и будет оптимальной мощностью отопительного агрегата.

Рекомендуется делать небольшой запас мощности для компенсации теплопотерь, возникающих из-за скачков напряжения. Кроме того, если нужен двухконтурный котел, мощность надо увеличить на 25 %.

Мнение экспертаТорсунов Павел МаксимовичИспользование электрокотла для обогрева частного дома встречается сравнительно редко. Пользователи уверены в больших расходах на электроэнергию, а также сомневаются в готовности электросетей к такой нагрузке. Эти опасения вполне обоснованы, особенно в отдаленных поселках с избыточной нагрузкой.

Модельный ряд

Итак, в модельной линейке электрических котлов Зота пять моделей:

Модель Econom

Это самая дешевая модель, но по эксплуатационным и техническим характеристикам не уступающая любой другой модели. Это полностью автоматизированная конструкция с выносным пультом управления. Котлы можно устанавливать в системы отопления с естественным и принудительным перемещением теплоносителя.

Отличительная особенность – котел и блок управления процессами расположены в разных корпусах. Они устанавливаются по отдельности и соединяются проводами. Необходимо добавить, что котлы Зота эконом класса мощностью 3-15 кВт могут работать как от силовых релейных установок, так и от стандартных магнитных пускателей.

Автоматика отопительного прибора дает возможность регулировать температурный режим в диапазоне от +40С до +90С. Это оптимальные пределы, которые позволяют настроить режим для экономии потребления топлива

Обратите внимание:

• Котлы Зота эконом класса мощностью 3-15 кВт настраиваются вручную.
• Агрегаты мощностью 18-45 кВт настраиваются в автоматическом режиме.

Все котлы этой модели снабжаются системой самодиагностики. Это позволяет заблаговременно выявить изъяны теплотехнических процессов и поломки узлов и деталей.

Lux

Модель Lux считается самой востребованной и популярной. Она предназначена для отопления домов площадью 30-1000 м?. это полностью автоматизированный электрический агрегат, который каждый год усовершенствуется, приобретая новые опции и функции.

Во всех котлах этой модели устанавливаются блок-ТЭНы, изготовленные из нержавеющих трубок. Установлена самая передовая автоматика, позволяющая неплохо сэкономить на потребление топлива.

МК

Это мини котельные, в состав которых входит:

• Электрический котел с характеристиками, как у котла Зота Lux.
• Силовой блок.
• Блок управления.
• Расширительный бак мембранного типа.
• Циркуляционный насос.
• Блок безопасности.
• Трубная развязка с запорной арматурой.

И все это в одном корпусе. Что это дает на практике?

• Во-первых, за счет компактности устройства под мини котельные не требуется большого места для установки.
• Во-вторых, такая комплектация позволяет сэкономить на дополнительных материалах.
• В-третьих, это простота установки. Здесь только необходимо провести подключение к электропитающей сети и соединить патрубки с контурами отопительной системы дома.

Добавим, что МК Зота выпускаются с мощностью от 3 кВт до 36 кВт. Для небольших загородных домов – это оптимальный вариант для отопления.

Особенности электрокотлов Зота и ассортиментный ряд

Выпуская электрокотёл Зота, производитель делает всё возможное, чтобы продукция держала свой бренд, была качественной, востребованной, современной. Потому в настоящее время эта российская фирма и занимает лидирующее место на рынке отопительных устройств. Выпускаемые агрегаты надёжны, экономичны, практически все имеют функцию дистанционного управления, они соответствуют требованиям современных стандартов.

Под брендом Зота выпускается техника для отопления зданий разного назначения, в том числе загородных домов, помещений под производство, административных построек, складов и пр.

Мощности электрических котлов Zota колеблются от 3 до 400 кВт (для помещений под отопление от 30 до 4000 м² соответственно). Управляются агрегаты при помощи выносных либо встроенных пультов, также смартфонов по GSM-каналам.

У покупателей есть выбор среди пяти модельных рядов.

Модельный ряд	Особенности
ZOTA Econom	Это бюджетный электрический котёл для жилых помещений и зданий площадью до 480 м². Линейка отличается своей простой и привлекательными ценами.
ZOTA Prom	В эту линейку входят особо мощные отопительные устройства, которые предназначены для отопления помещений от 600 до 4000 м².
ZOTA Smart	Это электрический котёл с GSM-модулем для дистанционного управления. Линейка оборудована всевозможной электроникой.
ZOTA MK	Мини-котельные с дистанционным управлением. Производились специально для отопления помещений от 30 до 360 м².
ZOTA Lux	Этот электрокотел Зота Люкс малогабаритный, имеет много функций и продвинутую конструкцию. Оснащён GSM-модулями и схемами коррекции температуры.

Подробнее разберём эти линейки:

1. Зота Эконом. Данная линейка представлена простыми электрокотлами, предназначенными для отопления разного типа зданий. Варианты с малой мощностью отлично подойдут для обустройства системы обогрева в доме. Стандартный комплект котла имеет ДУ-пульт, который обеспечивает регулирование температуры в автоматическом режиме. Электрические котлы Зота просты, однако при этом имеют систему самодиагностики. Для большей надёжности и продления эксплуатационного периода производитель добавил в агрегаты системы ротации силовых блоков и трубчатых электронагревателей.
2. Зота Пром. Это линейка довольно мощных отопительных устройств, которые созданы для отопления больших зданий. Используются также для подключения контура горячего водоснабжения. Все модификации устанавливаются на полу, имеют системы автоматики. Как свидетельствуют отзывы владельцев, электрокотлы Зота Пром отличаются долгим сроком службы. Как подтверждает производитель, это обусловлено системой ротации трубчатых электронагревателей. Управляется агрегат при помощи пультов дистанционного управления.

Электрические котлы ZOTA Prom

Зота Смарт. Данная линейка характеризуется присутствием продуманного электронного управления. Модели оснащены системами автоматики, погодозависимыми датчиками, системами управления нагревом и насосом, системами самостоятельной диагностики. Все модели Zota Smart, которые можно найти на рынке, имеют встроенные GSM-модули для ДУ. Трубчатые электронагреватели в конструкции отопительных устройств выполнены из качественной нержавейки, имеется множество датчиков, портов для управления трёхходовыми клапанами и циркуляционными насосами.

Модель 2014 года ZOTA Smart

Зота МК. Сюда входят уже не простые котлы, а мини-котельные. Они отличаются присутствием встроенной обвязки – внутри имеется расширительный бак на 12 литров, циркуляционный насос и группа безопасности. Управляется электрический котёл Zota МК при помощи встроенного пульта, в новых моделях есть возможность установки GSM-модулей. Котлы в этой линейке небольшие и аккуратные в исполнении.

Zota 12 МК

Зота Люкс. Эти модели предназначены для отопления жилых домов и помещений под производство. Имеют плавную регулировку мощностей, системы защиты, пульт ДУ, системы управления внешним оборудованием и качественные трубчатые электронагреватели. Как бонус – встроенная погодозависимая автоматика и возможность работы с двухтарифными счётчиками. Электрокотлы Зота Люкс станут прекрасным решением для обеспечения отоплением частных домов. Устройства характеризуются долгим эксплуатационным периодом и современным функциональным оснащением.

FAQ

Электрический котёл характеристики написано 9 кВт, что это означает? 9 кВт в час? Или в сутки? Это означает, что на полной мощности агрегат потребляет 9 кВт в час. Однако котел, как правило, работает периодически, по мере нагрева отключаясь. Поэтому в зависимости от характеристик системы отопления, помещения, наружной температуры такую мощность он может потреблять за час, за два часа, за шесть часов и даже за сутки.

Какие минусы электрического котла для обогрева дома? Минус у электрического котла всего один — достаточно дорогая стоимость электроэнергии. Однако многие владельцы частных домов настраивают свои системы отопления таким образом, чтобы не обогревать ненужные помещения или программируют котлы, чтобы на время отсутствия хозяев они поддерживали минимальную температуру в доме, а к моменту возвращения хозяев — оптимальную, например.

Электрический котел зудяще гудит. Как трансформаторная будка. Этот эффект устраняется только заменой ТЭНов. Обычно после нескольких лет эксплуатации вокруг спирали обмотки образуется небольшая пустота, вследствие чего спираль начинает вибрировать под действием электромагнитного поля.

Популярные модели

Краткий обзор основных моделей марки Зота.

К сведению. При выборе котельной нужно учитывать, что 1 киловатт мощности позволяет обогреть 10 кв.м. помещения с высотой потолков не более 3 метров.

Бюджетное исполнение характеризуется исключительной функциональностью и отсутствием дополнительных опций («черный ящик» и система дистанционного управления через смартфон), которые можно приобрести за отдельную плату. Предлагается большой выбор мощностью от 4,5 до 21 кВт. Все модели могут использовать антифриз и требуют подключения к системе принудительной циркуляции теплоносителя.

Одна из наиболее надежных и продвинутых моделей. Имеет встроенный блок дистанционного управления независимо от расстояния. Управляет работой насосов систем обогрева и горячего водоснабжения. Обеспечивает автоматическое поддержание заданной температуры в диапазоне от +5С до +35С. Мощность от 4,5 до 36 кВт.

Высококачественная модель с большим количеством модификаций в части потребляемой мощности от 3 до 100 кВт. Эффективно используется в помещениях различной площади. Постепенный нагрев теплоносителя в диапазоне от +30С до +90С дает возможность экономить на регулирующей арматуре при подключении к теплым полам. При отсутствии необходимости эксплуатации помещений может переключаться в «спящий» режим с поддержанием температуры воздуха на уровне 5С. Все электрокотлы ZOTA lux оснащены системами защиты от перепадов напряжения в системе электроснабжения.

Миникотельная ZOTA МК

Надежное оборудование с системой дистанционного управления через смартфон. Диапазон мощности от 3 до 36 кВт позволяет его применять для обогрева небольших помещений без лишних затрат на электроэнергию

Представляет из себя миникотельную, в которой все элементы собраны в одном корпусе, что немаловажно для экономии места. Возможна работа по одному из трех режимов: рабочий день, выходной день, недельный цикл. Недорогие котлы с диапазоном мощности от 3 до 80 кВт

Электрокотлы, предназначенные для обогрева помещений до 150 кв.м., не требуют принудительной циркуляции теплоносителя. В целях экономии места блок управления изготавливается в отдельном корпусе. Позволяют поддерживать температуру воздуха в помещении от +10С до +35С

Недорогие котлы с диапазоном мощности от 3 до 80 кВт. Электрокотлы, предназначенные для обогрева помещений до 150 кв.м., не требуют принудительной циркуляции теплоносителя. В целях экономии места блок управления изготавливается в отдельном корпусе. Позволяют поддерживать температуру воздуха в помещении от +10С до +35С.

Новая модель, производство которой недавно началось на Красноярском заводе отопительных систем, отличается небольшой мощностью от 3 кВт до 9 кВт и простотой в монтаже и эксплуатации.

Аналог модели Balance, разработанный для использования в качестве резервного источника обогрева. Отсутствие расширительного мембранного бака позволило существенно снизить цену, а низкая мощность от 3 кВт до 9 кВт дает возможность подключения к однофазным сетям.

Самый энергозатратный электрический котел ZOTA для эксплуатации в промышленных помещениях большой площади. Мощность от 60 кВт до 400 кВт. Из-за крупных габаритов предусмотрена только напольная установка котлов. Позволяют обогревать помещения площадью до 400 кв.м.

Наиболее популярные мощности

Электрокотлы 6 кВ

К данной группе относится оборудование для обогрева небольших помещений площадью около 60 кв.м. Электрокотлы Зота данного типа применяются в основном для домашнего отопления в небольших особняках, предназначенных для летнего проживания.

Электрокотлы 9 кВ

Электрокотел зота 9 кВт является одной из наиболее популярных моделей среди оборудования данного класса. Одной из характеристик является оптимальное соотношение цена/качество.

Обратите внимание! Обеспечивают обогрев помещений до 90 кв.м. Могут применяться в помещениях с теплыми полами. Принудительная циркуляция теплоносителя не требуется

Принудительная циркуляция теплоносителя не требуется.

Электрокотлы 12 кВ

Используются в домах постоянного проживания и производственных помещениях. 12 кВт является оптимальной мощностью, если нужен электрокотел для домашнего отопления зота. Оснащены блокировками для защиты от перепадов напряжения.

Электрокотлы 15 кВ

Обратите внимание! Отопительные системы высокой мощности. Обеспечивают прогрев помещений площадью до 150 кв.м. Требуется принудительная циркуляция теплоносителя

Требуется принудительная циркуляция теплоносителя.

Преимущества и недостатки

Выбор электрического котла – дело ответственное, как и само обустройство отопительной системы в доме, поэтому важно четко представлять плюсы и минусы такого оборудования. Так, к неоспоримым преимуществам агрегата относят:

• Надежность и безопасность: работа такой системы не связана с открытым пламенем или горением. Оборудование максимально безопасно при наличии качественной проводки и всех необходимых предохранителей.
• Отсутствие выбросов: это и экологичность, и безопасность, ведь нет риска пострадать в помещении от угарного газа.
• Компактность: агрегат может поместиться практически в любой комнате, ему не нужна отдельная котельная, от него нет посторонних запахов. Такие котлы отлично вписываются в интерьер коридора или кухни.
• Монтаж электрического котла довольно прост и не требует серьезных вмешательств в конструкцию дома (не нужно выводить дымоходы и т.д.), а также выделения подсобных помещений для хранения топлива.
• Легкость в эксплуатации: нет нужды закладывать топливо, очищать оборудование, все управление происходит на удобной панели.
• Доступная стоимость исходит из достаточно простой конструкции, ведь многие газовые и твердотопливные котлы сегодня гораздо сложнее по своему строению, а потому и стоят на порядок выше.

Справедливости ради стоит сказать и об имеющихся недостатках у подобных систем.

Свариваем котёл

В качестве теплообменника, я взял обрезок трубы, в намеченных местах, что бы выходы совпали с выходами на батарее, прожег отверстия сваркой т.к. автогена у меня нет.

Отверстие нужно зашлифовать болгаркой и шлифовочным диском от шлака и наплыва металла.

Два сгона 1,25 дюйма я приварил вверху и внизу для подачи и обратки отопления.

Для изготовления дна, использовал металлическую пластину, которую потом приварил и в ходе работы, лишнее срезал большой болгаркой и зашлифовал маленькой.

Приваренная пластина.

Один из приготовленных пол дюймовых сгонов заварил в самом низу котла, в случае если нужно будет слить воду из всей системы.
