Установка солнечных панелей: правила сборки, способы крепления и соединения

Общие правила

Подводя итог всему вышесказанному можно кратко сформулировать основные правила при подборе солнечной электростанции для вашего дома:

выбираем стандартные унифицированные модели, не гонимся за мощностями и размерами

при нагрузке до 1кВт выбираем систему на 12V, свыше 1кВт – 24V

MPPT лучше PWM контроллера

моно или поли – без разницы

число панелей и АКБ к ним считаем по калькуляторам с учетом всех вводных данных

панели и их количество всегда выбираем в привязке с контроллером и инвертором, а не по отдельности

Сегодняшние цены на панели, контроллеры, инверторы и уже готовые сборки солнечных электростанций мощностью от 0,5кВт до 7кВт, где все уже рассчитали за вас — ТЫЦ

Экономическая обоснованность

Сроки окупаемости солнечных панелей посчитать несложно. Умножьте суточное количество производимой энергии в сутки на количество суток в году и на срок эксплуатации панелей без снижения мощности — 30 лет. Рассмотренная выше электроустановка способна генерировать в среднем от 52 до 100 кВт·ч в сутки в зависимости от продолжительности светового дня. Среднее значение составляет около 64 кВт·ч. Таким образом, за 30 лет электростанция в теории должна выработать 700 тыс. кВт·ч. При одноставочном тарифе в 3,87 руб. и стоимости одной панели около 15 000 руб, затраты окупятся за 4–5 лет. Но реальность более прозаична.

Подбор контроллера по максимальной нагрузке, зарядному току акб и по количеству акб

Одним из важных аспектов выбора контроллера является максимальная выходная мощность контроллера, которая должна учитываться как со стороны контроллера, так и со стороны акб. Рассмотрим почему.

Допустим, имеем комплект акб большой емкости. Соответственно чтобы зарядить данные акб в течение дня, контроллер должен выдавать необходимую мощность, ну и мощность подключенных солнечных батарей должна быть, естественно, не меньшей. Если мощность контроллера и массива солнечных батарей будет меньше, то акб не успеют зарядиться в течение дня, и при постоянной нагрузке разрядятся еще больше, и так каждый раз, что скажется на их последующем ресурсе.

Если подключенные акб к солнечному контроллеру имеют маленькую емкость. Для современных контроллеров эта проблема уже не актуальна, но стоит рассмотреть такой вариант

На старых или простых контроллерах очень важно было подобрать контроллер, мощность которого с равной мощностью солнечных батарей позволят в течение дня зарядить акб, разряженный за ночь, и обеспечить питанием дневные электрические нагрузки. Для аккумуляторных батарей максимальный зарядный ток не должен превышать 30% от номинала емкости, если акб имеет емкость 100АЧ, то зарядный ток не должен превышать 30 Ампер

Если же мощность солнечной системы была бы избыточна, то контроллер продолжал бы заряжать акб даже после полного их заряда, не опуская зарядный ток и напряжение, что приводило к закипанию электролита, его кипению, вскипанию и порче аккумулятора. Современные контроллеры имеют встроенный компьютер, который следит за параметрами акб, имеет программу заряда, управляемые реле отключения, а также может регулировать ток и напряжение заряда.

Размеры панелей

Ошибка №11
Чем больше, тем мощнее, а значит лучше.

Например, попадаются экземпляры на 12В, где в одном корпусе собрано не 36 элементов, как в стандартном варианте, а сразу 72шт. Две цепочки по 36шт включенных параллельно.

Однако во-первых, при монтаже больших размеров высока вероятность повреждения панелей.

А дальше монтажной коробки они не ремонтопригодны.

Кстати, по поводу этой коробки. В последних моделях она как правило залита компаундом и доступа к контактам и диодам вы не имеете.

Ошибка №12
В старых моделях она “пустая”.

Некоторые этим пользовались и переподключали контакты самостоятельно, делая из 12 вольтовой панельки 24-х вольтовую.

Открытые солнечные коллекторы

Открытый солнечный коллектор представляет собой незащищенную от внешних воздействий систему трубок, по которым циркулирует нагреваемый непосредственно солнцем теплоноситель. В качестве теплоносителя применяется вода, газ, воздух, антифриз. Трубки либо закрепляются на несущей панели в виде змеевика, либо присоединяются параллельными рядами к выходному патрубку.

Солнечные коллекторы открытого типа не способны справиться с отоплением частного дома. Из-за отсутствия изоляции теплоноситель быстро остывает. Их используют в летнее время в основном для нагрева воды в душевых или бассейнах

У открытых коллекторов нет обычно никакой изоляции. Конструкция очень простая, поэтому имеет невысокую стоимость и часто изготавливается самостоятельно.

Ввиду отсутствия изоляции практически не сохраняют полученную от солнца энергию, отличаются низким КПД.  Применяются их преимущественно в летний период для подогрева воды в бассейнах или летних душевых. Устанавливаются в солнечных и теплых регионах, при небольших перепадах температуры окружающего воздуха и подогреваемой воды. Хорошо работают только в солнечную, безветренную погоду.

Самый простой солнечный коллектор с теплоприемником, сделанным из бухты полимерных труб, обеспечит поставку подогретой воды на даче для полива и бытовых нужд

Отопление дома солнечными батареями

Сегодня производители предлагают в основном три вида солнечных батарей.

Монокристаллические.

Позволяют создать наиболее эффективное отопление загородного дома солнечными батареями. Они набираются из большого количества силиконовых ячеек. При попадании солнечного потока на поверхность этих фотоэлементов, внутри активируются электрохимические процессы. В основном монокристаллические батареи содержат 36 ячеек. Это оптимальное количество позволяет создавать легкие и компактные панели. Оригинальное соединение фотоэлементов обеспечивает небольшую гибкость рамке. Благодаря этому параметру монокристаллические батареи легко устанавливаются на неровных поверхностях, обеспечивая правильный угол наклона к световому потоку. Максимальная их мощность достигается при средней температуре окружающего воздуха около 15–25 °C.

Тонколистовые.

В отличие от аналогов предоставляют ряд неоспоримых преимуществ:

• для активации фотосинтеза необязательно обеспечивать поток света, перпендикулярно направленный на поверхность солнечных панелей;
• благодаря этому их можно устанавливать в любом удобном пользователю месте: крыше, стене здания, на отдельной конструкции;
• максимальные потери на тонколистовых батареях в пасмурную погоду составляют всего 15%;
• тонкая пленка обеспечивает отличную работу панелей в условиях повышенной запыленности;
• прекрасное отопление частного дома солнечными батареями тонколистового типа можно организовать в любом регионе.

Поликристаллические.

Для создания элементов приема солнечного потока на батареях используют поликристаллы кремния яркого синего цвета. Монокристаллические панели применяются при освещении улиц, парков, для электрического снабжения частного дома или дачи, кафе и ресторанов.

Шаг 1: Расчет нагрузки

Прежде, чем выбрать компоненты, необходимо рассчитать нагрузку приборов, которые будут подключаться к вашей солнечной электростанции и сколько времени они будут работать. Для этого нужно сделать следующее:

1. Определите, какую технику (освещение, вентилятор, телевизор, насос и т.д.) вы будете подключать, и сколько времени (часов) она будет работать;
2. Ознакомьтесь со спецификациями ваших приборов для определения их мощности;
3. Рассчитайте величину потребляемого электричества в Ватт-часах (Вт*ч), которая равна произведению номинальной мощности ваших приборов (Вт) на время работы (ч).

Например Вы хотите включить какой-то прибор мощностью 10 ватт на 5 часов от солнечной панели. Количество потребленной электроэнергии будет: 10Вт х 5ч = 50Вт*ч. Таким же образом необходимо рассчитать общую величину потребляемой энергии, а именно рассчитать для каждого прибора и сложить полученные величины.

Пример: настольная лампа = 10Вт х 5ч = 50 Вт*ч + вентилятор = 50Вт х 2ч = 100Вт*ч, телевизор = 50Вт х 2ч = 100 Вт*ч, всего = 50 + 100 + 100 = 250 Вт*ч.

Когда закончите расчет нагрузки, пора приступать к выбору компонентов в соответствии с вашим требованием нагрузки.

Подбор контроллера по напряжению и току солнечных батарей и акб

Большинство выпускаемых солнечных батарей имеет номинальное напряжение 12 или 24 вольта. Это сделано для того чтобы можно было заряжать аккумуляторные батареи без дополнительного преобразования напряжения. Аккумуляторные батареи появились значительно раньше солнечных батарей и имеют распространённый стандарт номинального напряжения на 12 или 24 вольта. Соответственно большинство контроллеров для солнечных батарей выпускается с номинальным рабочим напряжением равным 12 или 24 вольта, а также двухдиапазонные на 12 и 24 вольта с автоматическим распознаванием и переключением напряжения.

Номинальное напряжение на 12 и 24 вольта достаточно низкое для мощных систем. Для получения необходимой мощности приходится увеличивать количество солнечных батарей и аккумуляторов, соединяя их в параллельные контуры и значительно увеличивая силу тока. Увеличение силы тока ведет к нагреву кабеля и электрическим потерям. Необходимо увеличивать толщину кабеля, возрастает расход металла. Также необходимы мощные контроллеры, рассчитанные на высокий ток, такие контроллеры получаются очень дорогими.

Чтобы исключить возрастание тока, контроллеры для мощных систем делают для номинально рабочего напряжения на 36, 48 и 60 Вольт. Стоит заметить, что напряжение контроллеров кратно по напряжению 12 вольтам, для того чтобы можно было подключать солнечные батареи и акб в последовательные сборки. Контроллеры с кратным напряжением выпускаются только для технологии зарядки ШИМ.

Как видно ШИМ контроллеры выбираются с напряжением кратным 12 вольтам, причем в них входное номинальное напряжение от солнечных батарей и номинальное напряжение контура подключенных аккумуляторов должно быть одинаковым, т.е. 12В от СБ – 12В к АКБ, 24В на 24, 48В на 48В.

У контроллеров MPPT входное напряжение может быть равным или произвольно выше в несколько раз без кратности 12 Вольтам. Обычно MPPT контроллеры имеют входное напряжение от солнечных батарей от 50 Вольт для простых моделей и до 250 вольт для мощных контроллеров. Но следует учесть, что опять же производители указывают максимальное входное напряжение, и при последовательном подключении солнечных батарей следует складывать их максимальное напряжение, или напряжение холостого хода. Проще говоря: входное максимальное напряжение любое от 50 до 250В, в зависимости от модели, номинальное или минимальное входное при этом будет 12, 24, 36 или 48В. При этом выходное напряжение для заряда АКБ у контроллеров MPPT стандартное, часто с автоматическим определением и поддержкой напряжений на 12, 24, 36 и 48 Вольта, иногда 60 или 96 вольт.

Существуют серийные промышленные очень мощные MPPT контроллеры с входным напряжением от солнечных батарей на 600В, 800В и даже 2000В. Данные контроллеры также можно свободно приобрести у российских поставщиков оборудования.

Окромя выбора контроллера по рабочему напряжению, контроллеры следует выбирать по максимальному входному току от солнечных батарей и максимальному току заряда акб.

Для ШИМ контроллера, максимальный входной ток от солнечных батарей будет переходить в зарядный ток АКБ, т.е. контроллер не будет заряжать большим током, чем выдают подключенные к нему солнечные батареи.

В MPPT контроллере все иначе, входной ток от солнечных батарей и выходной ток для заряда акб – это разные параметры. Эти токи могут быть равными, если номинальное напряжение подключенных солнечных батарей равно номинальному напряжению подключенных акб, но тогда теряется суть преобразования MPPT, и эффективность контроллера уменьшается. В MPPT контроллерах номинальное входное напряжение от солнечных батарей должно быть выше номинального напряжения подключенных АКБ оптимально в 2-3 раза. Если входное напряжение выше ниже чем в 2 раза, к примеру, в 1,5 раза, то будет меньшая эффективность, а выше более чем в 3 раза, то будут большие потери на разницу преобразования напряжения.

Соответственно входной ток всегда будет равен или ниже максимальному выходному току заряда АКБ. Отсюда следует, что MPPT контроллеры необходимо выбирать по максимальному зарядному току АКБ. Но чтобы не превысить данный ток, указывается максимальная мощность подключаемых солнечных батарей, при номинальном напряжении контура подключенных АКБ. Пример для контроллера заряда MPPT на 60 Ампер:

• 800Вт при напряжении АКБ электростанции 12В;
• 1600Вт при напряжении АКБ электростанции 24В;
• 2400Вт при напряжении АКБ электростанции 36В;
• 3200Вт при напряжении АКБ электростанции 48В.

Следует заметить, что данная мощность при 12 вольт указана для зарядного напряжения от солнечных панелей в 13 — 14 Вольт, и кратна для остальных систем с напряжениями на 24, 36 и 48вольт.

Схема устройства солнечной электростанции

Рассмотрим, как устроена и работает гелиосистема для загородного дома. Главное ее назначение – преобразовать энергию солнца в электричество 220 В, которое является основным источником питания для домашних электроприборов.

Основные части, из которых состоит СЭС:

1. Батареи (панели), преобразующие солнечное излучение в ток постоянного напряжения.
2. Контроллер, регулирующий заряд АКБ.
3. Блок аккумуляторных батарей.
4. Инвертор, преобразующий напряжение АКБ в 220 В.

Конструкция батареи продумана таким образом, что позволяет оборудованию функционировать в различных погодных условиях, при температуре от -35ºС до +80ºС.

Выходит, что правильно установленные солнечные батареи будут работать с одинаковой производительностью и зимой, и летом, но при одном условии – в ясную погоду, когда солнце отдает максимальное количество тепла. В пасмурную эффективность работы резко снижается.

Эффективность СЭС в средних широтах велика, но не настолько, чтобы полностью обеспечивать электричеством большие дома. Чаще гелиосистема рассматривается как дополнительный или резервный источник электроэнергии

Вес одной батареи на 300 Вт равен 20 кг. Чаще всего панели монтируют на крышу, фасад или специальные стойки, установленные рядом с домом. Необходимые условия: разворот плоскости в сторону солнца и оптимальный наклон (в среднем 45° к поверхности земли), обеспечивающий перпендикулярное падение солнечных лучей.

При возможности устанавливают трекер, отслеживающий движение солнца и регулирующий положение панелей.

Верхняя плоскость батарей защищена закаленным противоударным стеклом, которое легко выдерживает удары града или тяжелые снежные наносы. Однако необходимо следить за целостностью покрытия, иначе поврежденные кремниевые пластины (фотоэлементы) перестанут работать

Контроллер выполняет насколько функций. Кроме основной – автоматической регулировки заряда АКБ, контроллер регулирует подачу энергии от солнечных батарей, предохраняя тем самым аккумулятор от полной разрядки.

При полном заряде контроллер автоматически отключает АКБ от системы. Современные устройства оборудованы панелью управления с дисплеем, показывающим напряжение батарей.

Для самодельных гелиосистем лучшим выбором являются гелевые аккумуляторы, отличающиеся сроком бесперебойного функционирования 10-12 лет. После 10-летней работы их емкость уменьшается примерно на 15-25 %. Это необслуживаемые и абсолютно безопасные устройства, не выделяющие вредных веществ.

Зимой или в пасмурную погоду панели также продолжают работать (если их регулярно очищать от снега), но выработка энергии снижается в 5-10 раз

Задача инвертеров – преобразовывать постоянное напряжение от АКБ в переменное напряжение 220 В. Они отличаются такими техническими характеристиками, как мощность и качество получаемого напряжения. Синусовое оборудование способно обслуживать наиболее «капризные» к качеству тока приборы – компрессоры, бытовую электронику.

Обзор бытовой СЭС:

Галерея изображений

Фото из

Солнечные панели – батареи с фотоэлементами

Контроллер для регулировки заряда АКБ

Блок гелевых аккумуляторных батарей

Инвертор – преобразователь напряжения в 220 В

Стоит знать, что бытовые электростанции способны обслуживать постоянно работающий холодильник, периодически запускаемый погружной насос, телевизор, систему освещения. Чтобы обеспечить энергией функционирование котла или даже микроволновки, потребуется более мощное и очень дорогое оборудование.

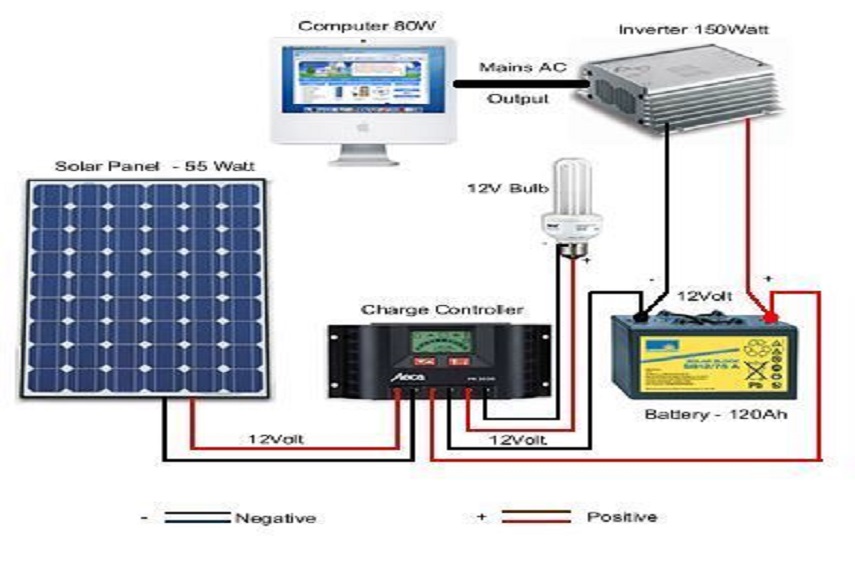

Простейшая схема солнечной электростанции, включающая главные составные элементы. Каждый из них выполняет свою функцию, без которой работа СЭС невозможна

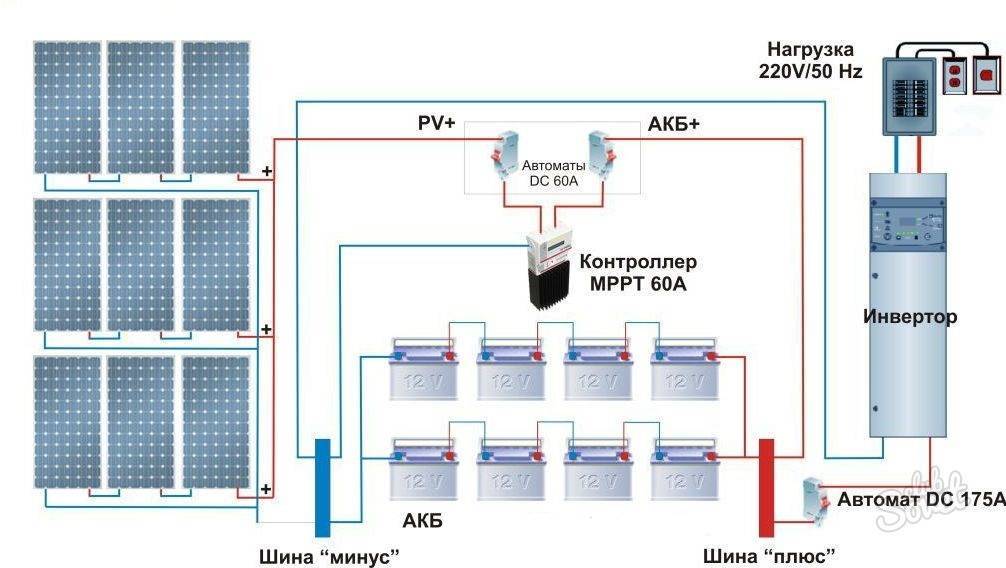

Существуют и другие, более сложные схемы сборки солнечных электростанций, однако данное решение является универсальным и наиболее востребованным в быту.

Схемы подключения системы

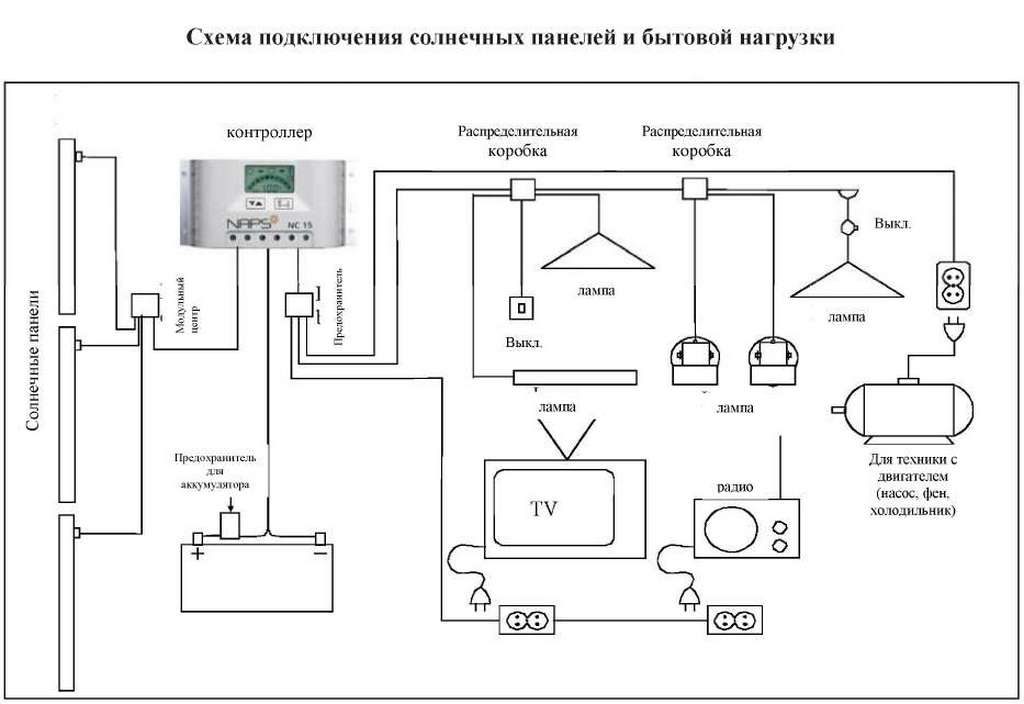

Схема подключения солнечных батарей состоит из нескольких устройств:

1. Солнечная панель
   , которая будет аккумулировать свет, и преобразовывать его в электричество.
2. Контроллер
   , который будет отслеживать уровень заряда в устройстве. Когда аккумуляторы заряжены, это приспособление автоматически отключает зарядку, а когда уровень заряда упадет, контроллер снова заработает.
3. Аккумулятор
   , который нужен для сбора сгенерированной энергии.
4. Инвертор
   – это устройство создает нужное напряжение для сети, получая из аккумулятора электроэнергию и преобразовывая её в 220 В.

Между всеми участниками сети должны быть обязательно установлены предохранители, дабы избежать короткого замыкания и поломки одного из устройств.

Если планируется использовать одну солнечную панель, то здесь всё понятно.

При установке же двух и более для начала необходимо выбрать одну из следующих схем подключения солнечных батарей загородного дома или квартиры:

• Параллельная.
  Такой способ укладки панелей происходит посредством соединения одноименных клемм. Напряжение при этом не меняется и остается на том же уровне.
• Последовательная.
  В такой схеме плюс одного из фотоэлементов подключается к минусу другого. Осуществить такое соединение достаточно просто, однако на выходе получится 24 В.
• Смешанная.
  Такая система состоит из нескольких групп. Элементы внутри группы соединяются параллельно, а крайние панели групп объединяются между собой последовательно.

Последняя параллельно-последовательная схема подключения солнечных батарей является оптимальной для того, чтобы сэкономить на приобретении контроллера, поскольку мощное устройство для такой схемы не понадобится. В такой системе создается баланс между высокими напряжениями, которые возникают при последовательном соединении и большими токами параллельной схемы.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема подключении теплового коллектора

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

1. Летний вариант для горячего водоснабжения
2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.

Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.

В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Схема подключения солнечной батареи

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Основы и состав солнечных станций

Назначение гелиопанелей — сбор и концентрация (притягивание) на себе солнечного света (ультрафиолета), преобразование его через контроллеры, инвертор в электричество и подача его через аккумуляторные батареи или напрямую в сеть 220 В (или 380 В) дома.

Излишки электричества можно продавать. Одно из преимуществ системы — полная автономность, автоматичность. Недостаток — зависимость от погоды, климата, затенения.

Стандартная цель пользователя — подобрать элементы так, чтобы они окупились за наименьший срок. Поэтому очень важна правильная сборка — от нее зависит эффективность оснащения.

Измерительные приборы и защита

Расскажу, какие приборы и другие прибамбасы стоят у меня в щитке.

Вольтметр у счетчика поставил после 23 февраля, стояла индикаторная лампа на 220В. Как уже писал было аварийное отключение, питание было от генератора и когда дали Э/Э загорелся индикатор. Я отключил генератор и переключился на сеть. Что-то начало всё гудеть-мигать, не загораться… оказалось напряжение в районе 120-140В. Оно и понятно, после дня без электричества у всех включились холодильники и прочая бытовая техника. Затем опять отключили и началось… весь вечер включения-отключения… то 230-240В, то 150-160В.

Если бы стоял вольтметр, увидел такое напряжение и не отключал бы генератор и ждал нормального включения. Так и заменил индикатор на вольтметр… дальше добавил сигнализатор отключения сети, чтобы дистанционно узнавать об отключении.

Деньги были, а заняться было нечем, вот и приобрел такой энергомонитор D69-2058 АС 80-300В 100А 6 в 1:

Захотелось посмотреть, как меняется коэффициент мощности. Стоит как общий на входе, взамен красному (что ниже). Я такие измерители, когда в одном много разных измерений, называю монитор, наверное от слова «мониторить». Хотя и показометром тоже правильно называют, что-то меряет и показывает).

Точность показаний соответствует заявленной ± 1%, обновление всех параметров вместе, заявленная частота обновления 2 раза в секунду (500мс), но по ощущению быстрее (300мс).

PZEM-004 AC 80-260В 100A:

Один раньше стоял общим на входе, затем ушёл под замену. Затем спалил шунтирующий резистор, попутал и подключил 220В в токовый разъём, отремонтировал. Другой у друга сломался, купил новый этот мне на запчасти отдал, потом удалось восстановить (конденсатор в питании), так и остался у меня. Чтобы не валялись решил на инвертор поставить, на вход и выход. На входе потребление больше, похоже инвертором на собственные нужды (как заявлено – 25Вт).

Точность показаний и частота обновления не сообщается. Оно и понятно, показания и у новых были не очень точны, а из-за медленного обновления в основном не соответствуют (не синхронно). Даже бывает, при одинаковом напряжении, на одном ток меньше, а мощность больше, на другом наоборот. Если пересчитать показания (на фото), на первом не хватает 76Вт, а на втором 63Вт!

Ну в общем не айс, но для примерного мониторинга пойдёт. Да и мощность на экране инвертора и второго монитора совпадает. Как мне кажется ток неверно показывает (возможно из-за ремонтов или не успевает).

p/s/ Как показали наблюдения, частота обновления V и kW раз в секунду, а Амперы – раз в 4 секунды!

PZEM-025 DC 0-300В 100А, для учёта выработки с солнечных модулей:

Точность показаний соответствует заявленной ± 1%. Довольно точный и при больших и при малых измерениях. Шунт встроен в прибор. Ток и энергию показывает, как с плюсом, так и с минусом (можно поставить на аккумулятор). У меня показывает с минусом, так как подключил наоборот. Но мне и так пойдет, измерение в одну сторону и переключать не охота (провода толстые).

Какое-то интересное у него питание! И от измеряемого напряжения, но от 8 до 300В, и от внешнего 5-12В (другой разъём), тогда измеряет от 0 до 300В. Если измеряемое выше 8В, то внешний БП не нужен (я поставил 6В от ЗУ телефона). Фото для сравнения точности показаний. Интересно, даже в 2 часа ночи в полной темноте идёт 1В с модулей, хотя может наводка какая!? Но при луне больше идёт!

От измеряемого напряжения можно питать если оно не опускается ниже 8 вольт! Например, при питании от солнечных модулей, утром начинает подниматься напряжение и в районе 6-8в прибор пытается запуститься, начинает моргать экраном, в этот момент может выйти из строя! Есть видео где об этом говориться и подобные приборы выходят из строя в момент попытки запуска. Не знаю что именно, может прошивка слетает, но у меня раз обнулилась энергия и больше не оставляю в такой ситуации.

Этапы подключения панелей к оборудованию СЭС

Подключение солнечных панелей представляет собой поэтапный процесс, который может быть выполнен в разном порядке. Обычно производят соединение модулей между собой, затем собирают комплект оборудования и аккумуляторы, после чего панели подключают к приборам. Это удобный и безопасный вариант, позволяющий проверить правильность соединения всех элементов перед подачей напряжения. Рассмотрим эти этапы внимательнее:

К аккумулятору

Разберемся, как подключить солнечную батарею к аккумулятору.

Поэтому между фотоэлектрическими элементами и батареями обязательно устанавливают контроллер, обеспечивающий штатный режим зарядки и отдачи энергии. Кроме того, на выходе контроллера обычно устанавливают инвертор, чтобы иметь возможность преобразования накопленной энергии в стандартное напряжение 220 В 50 Гц. Это наиболее удачная и эффективная схема, которая позволяет батареям отдавать или получать заряд в оптимальном режиме и не превышать свои возможности.

Перед тем, как подключить солнечную панель к аккумулятору, необходимо проверить параметры всех компонентов системы и убедиться в их соответствии. В противном случае результатом может стать потеря одного или нескольких приборов.

Иногда используется упрощенная схема подключения модулей без контроллера. Этот вариант применяется в условиях, когда ток от панелей заведомо не сможет создать перезаряд аккумуляторов. Обычно такой способ применяют:

• в регионах с коротким световым днем
• низким положением солнца над горизонтом
• маломощными солнечными панелями, не способными обеспечить избыточный заряд АКБ

При использовании этого метода необходимо обезопасить комплекс, установив защитный диод. Он ставится как можно ближе к аккумуляторам и защищает их от короткого замыкания. Панелям оно не страшно, но для АКБ это весьма опасно. Кроме того, при расплавлении проводов сможет начаться пожар, что создает опасность для всего дома и людей. Поэтому обеспечить надежную защиту — первоочередная задача владельца, решение которой должно быть выполнено до ввода комплекта в эксплуатацию.

К контроллеру

Второй способ часто используется владельцами частных или загородных домов для создания низковольтной осветительной сети. Они приобретают недорогой контроллер и подключают к нему солнечные панели. Устройство компактное, по размерам соотносимо с книгой средних размеров. Оно оснащено тремя парами контактов на лицевой панели. К первой паре контактов подключают солнечные модули, к другой — присоединяют АКБ, а к третей — освещение или другие низковольтные приборы потребления.

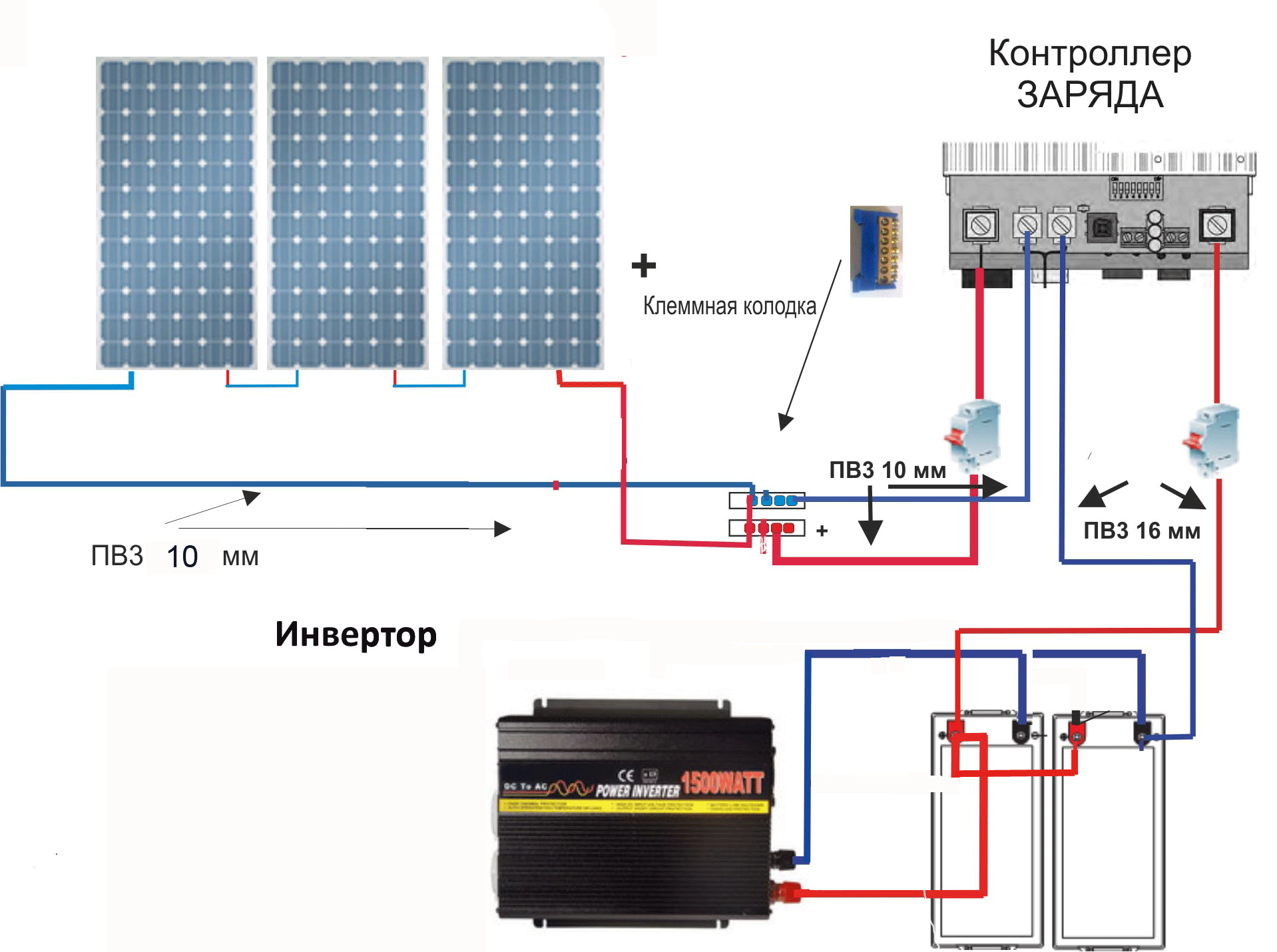

Сначала на первую пару клемм подают напряжение 12 или 24 В от аккумуляторов. Это проверочный этап, он нужен для определения работоспособности контроллера. Если прибор верно определил величину заряда батарей, приступают к подключению.

К третьей паре контактов присоединяют низковольтные светильники или иные приборы потребления, питающиеся от 12 (24) В постоянного тока. Больше ни с чем соединять такой комплект нельзя. Если необходимо обеспечить питанием бытовую технику, надо собирать полнофункциональный комплект оборудования — частную СЭС.

К инвертору

Рассмотрим, как подключить солнечную панель к инвертору.

Сам процесс никакой сложности не составляет. В комплекте с инвертором идут два провода, обычно черного и красного цвета («-» и «+»). На одном конце каждого провода есть специальный штекер, на другом — зажим типа «крокодил» для присоединения к клеммам аккумулятора. Провода согласно цветовой индикации присоединяют к инвертору, затем подключают к аккумулятору.
