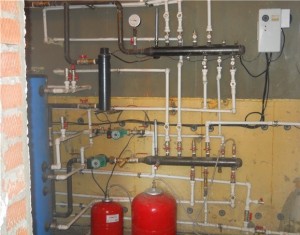

Что такое обвязка электрокотла

Особенности расположения обвязки котельного оборудования

• группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
• циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
• расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.

В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.

Последовательность работ

Типовая схема обвязки предполагает места и последовательность установки оборудования, систему труб, вид и тип оборудования, количество контуров, вид нагревательных элементов, электросхему с оборудованием и приборами защиты. Когда система отопления имеет большое сопротивление, например, многоконтурное отопление или система «теплый пол», то устанавливают циркулярный электронасос.

Последовательность обвязки:

1. Для начала надежно устанавливают котел на стену или пол. ТЭНовыйагрегат закрепляют не ниже 1.5 м от уровня пола, индукционные или электродные устройства закрепляют ниже, по условиям обвязки.
2. Выполняют установку распределительного коллектора от котла.
3. Присоединяют трубы требуемого диаметра к входному и выходному патрубкам ЭК.
4. Устанавливают регулирующий температуру теплоносителя трехходовой клапан с функцией смесителя.
5. Монтируют циркуляционный насос на обратке.
6. Устанавливают приборы защиты котлов отопления, состоящей из 2-х клапанов и манометра, установленных на выходе из ЭК.

Схема обвязки системы с естественной циркуляцией

Типовая система отопления объектов по принципу естественной циркуляцией теплоносителя требует установку основных элементов:

• Комнатный термостат для регулировки температуры;
• отопительные приборы — радиаторы и конвектора;
• воздушный бачок открытого типа;
• запорно-регулирующая арматура и крана для подпитки контура сети.

Технология схема обвязки электрического котла с естественным движением среды является простой и доступной для самостоятельного монтажа. Она упрощается из-за отсутствия насоса для перемещения теплоносителя.

Нагретая вода перемещается по контуру, выполненных со строгим соблюдением уклонов, благодаря физическим законам движения горячих и холодных сред. Она применима для индивидуального отопления одноэтажных объектов с небольшими площадями нагрева.

Обвязка с принудительной циркуляцией

В этой схеме дополнительно обвязывается циркуляционный насос: байпасная линия, электропитание, запорно-регулирующая арматура и система безопасности с датчиками температуры и давления. Эта наиболее оптимальная схема автоматического управления уровнем нагрева и ГВС. Владелец объекта может выбирать разные температуры для разных помещений, хотя и потребует повышения стоимости отопления на затраты электроэнергии для работы насоса.

Алгоритм обвязка электрического котла отопления, схема ТЭНового электрокотла:

1. Присоединяют выходные патрубки к сетевому трубопроводу через шаровые краны и американку.
2. Монтируют в обратной магистрали расширительный бачок мембранного типа и сетчатый грязевик для фильтрации взвешенного шлама и мусора в сетевой воде.
3. Для очистки грязевика, перед ним устанавливают шаровой кран.
4. Устанавливают циркуляционный насос в схемах с принудительной циркуляцией, если его нет в комплекте поставки котла, то его приобретают дополнительно, подбор осуществляется по объему воды, которая окулируется по контуру котла и указанному в паспорте.
5. Устанавливают группу безопасности: манометр, воздухоотводчикаи предохранительно-сбросной клапан, предотвращающий от повышения давления в системе.

Аварийная обвязка

Такой вид обвязки обязателен для двухконтурных электрокотлов, его выполняют в целях безопасной эксплуатации всего оборудования, например, внезапное отключение электроэнергии.

Существует несколько вариантов аварийной обвязки ЭК:

1. Циркуляция воды через байпас с подпиткой водопроводной водой. Схема имеет небольшое применение, в связи с тем зачастую при отключении электроэнергии – вода также отключается.
2. Аварийный источник электропитания для насоса циркуляции — аккумуляторная батарея. Она должна всегда находиться в заправленном состоянии, таким образом, схема требует постоянного обслуживающего персонала для зарядки и обслуживании батарей.
3. Гравитационная циркуляция — специальный контур с минимальным подключением нагрузки, для охлаждения теплоносителя, обогревает только небольшую часть комнат. Данная схема – самое эффективное решение.

Можно подвести черту, действительно, обвязка электрического котла автономного отопления не является сложной. Тем не менее от исполнителя потребуется скрупулёзность   выполнения и обеспечения качества соединений. От владельца и монтажной организации потребуется соблюдение Правил электробезопасности и соблюдение точности монтажной схемы завода-изготовителя обозначенной в технических документах электрокотла.

Обвязка и схема подключения электрического котла отопления

Чтобы создать комфортабельный для проживания в доме климат одной из первостепенных задач является необходимость поддерживать оптимальную температуру помещения, что невозможно без правильного монтажа отопительной системы, как в целом, так и отдельных ее узлов. Отопительная система в доме играет одну из ключевых ролей. Комфорт и уют в вашем доме зависит от того, как вы ее установите.

При этом очень важно придерживаться схемы подключения отопительного прибора и правильной обвязки электрокотла. От этого зависит работа отопительного агрегата

Электрические отопительные котлы обрели свою популярность из-за простоты своей установки, однако, есть и некоторые моменты, которые не следует оставлять без внимания при установке и обвязке прибора, ведь это непосредственно влияет на стабильную работу и позволит избежать множества поломок.

Схема монтажа электрического котла в целом похожа на монтаж газовых отопительных систем, однако, и имеет свои принципиальные отличия. Основным отличием этого типа отопительных систем от газовых является то, что его монтаж можно осуществлять практически в любом месте системы отопления. Тем не менее, необходимо учитывать некоторые нюансы.

Схемы обвязки электрокотла и особенности подключения

Прежде чем производить непосредственное подключение электрического котла, необходимо наличие схемы обвязки. Проводимая обвязка котельной в частном доме схема которой в основном напоминает в целом схему установки котла, достаточно проста. Основное – наличие электропитания. В расчете схемы учитывается мощность котла и вид предполагаемой системы, двух- или одноконтурной.

Последовательность обвязки

Обвязка выполняется в такой последовательности. Выполняется подключение котельного коллектора. На электрокотле присоединяются трубы нужного диаметра. Устанавливается трехходовой клапан для регулировки температуры, выполняющий функцию смесителя. Монтируется циркуляционный насос на обратной подаче. Контрольная автоматика, которая состоит из двух клапанов и манометра, устанавливается на выходе из котла.

Используются основные схемы обвязки котлов по следующим методам: разводки, природной циркуляции, насосной циркуляции, классической коллекторной разводкой.

Когда применяется схема обвязки напольного котла отопления, предусматривается установка циркулярного электрического насоса при организации отопительной системы. При установке настенных котлов отопления схемы различают – с присоединением к теплому полу, с подключением к стандартной системе отопления или контуру горячего водоснабжения.

Принцип циркуляции теплоносителя по системе отопления определяет следующее деление видов обвязки на системы с принудительным и естественным движением.

Обвязка системы с естественной циркуляцией

Системы контуров с естественной циркуляцией являются простыми и доступными с точки зрения самостоятельного монтажа.

Характерной особенностью является отсутствие насоса, стимулирующего перемещение теплоносителя.

Нагретая вода движется на основе физических законов без влияния приборов. Тоже относится и к оттоку холодной воды. Такая система обвязки котла отопления наиболее применима в небольших загородных домах или на дачах, в строениях не выше одного этажа и небольшой площади.

Обвязка с принудительной циркуляцией

Отопление принудительного типа движения теплоносителя более востребовано и комфортно в применении, его работой можно управлять. Владелец дома может выбрать оптимально подходящую температуру для каждой комнаты, и далее заданный режим будет поддерживаться автоматически. Но в данном случае требуется учитывать, что такая обвязка напольного котла вкупе с настенным генератором потребует существенный объем электропитания.

В среднем стоимость обвязки котла отопления настенного типа обойдется его владельцам в сумму порядка 10 тысяч рублей. Для тех, кто решил подключить напольные котлы, нужно ориентироваться на более высокую цену — от 15 тысяч рублей.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Электрический котел для отопления частного дома: преимущества и разновидности оборудования Стоит ли купить индукционный электрический котёл для отопления дома? Электрический котел отопления: модели и характеристики оборудования Рейтинг моделей электрокотлов отопления

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Присоединение электрокотла к системе отопления

Для начала необходимо установить сам агрегат, надежно прикрепив его к стене. ТЭНовый котел подвешивается на уровне не ниже 1.5 м от пола, индукционный или электродный агрегат можно ставить и ниже, насколько это удобно при выполнении обвязки. При этом два последних вида теплогенераторов монтируются в вертикальном положении.

Осуществить подключение ТЭНового котла, снабженного циркуляционным насосом и автоматикой безопасности, к системе отопления достаточно просто. Ниже представлена схема монтажа, согласно которой надо выполнять обвязку:

Выходные патрубки присоединяются к трубопроводам через шаровые краны, для удобства снабженные американками. К обратной магистрали подключается мембранный расширительный бак, на ней же устанавливается сетчатый фильтр – грязевик. Чтобы его было удобно очищать, не опорожняя всей системы, перед грязевиком ставится дополнительный шаровой кран.

Примечание. На схеме условно не показано местонахождение патрубка для опорожнения трубопроводов. Обычно данный патрубок вместе с запорной арматурой врезается в обратный трубопровод возле теплогенератора.

Несколько сложнее установка электрокотлов индукционного и электродного типа. Причина в том, что эти агрегаты не комплектуются насосами, которые нужно задействовать в обвязке отдельно. Кроме того, особенность работы этих котлов требует включения в схему группы безопасности. Она состоит из манометра, автоматического воздухоотводчика и предохранительного клапана. Последний настраивается на давление срабатывания, что указано в технической документации, прилагающейся к электрическому котлу. Схема обвязки показана на рисунке:

Примечание. На рисунке изображено присоединение индукционного теплогенератора, включение электродного котла будет выглядеть идентично.

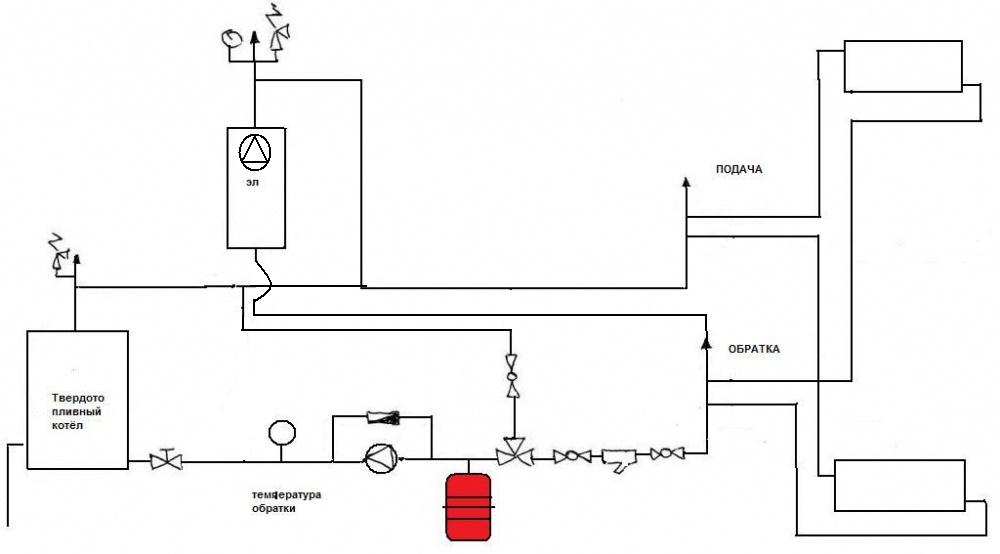

Очень часто домовладельцы ставят электрический котел как дополнение к твердотопливному. Это создает дополнительное удобство в эксплуатации отопительного оборудования, особенно в ночное время. Когда дрова в топке прогорают, а сделать новую закладку некому, то в работу включается электронагреватель, поддерживая температуру в системе до самого утра. Кроме того, ночной тариф на электроэнергию существенно ниже, чем дневной. В этом случае совместная схема обвязки выглядит так:

Примечание. На схеме показано ТЭНовый котел в применении со встроенным насосом. Если надо поставить электродный или индукционный нагреватель. то насос придется купить и установить отдельно на обратную магистраль.

Схема подключения электрического котла к сети

Перед тем, как подключить электрический котел отопления, следует учесть, что подключение электрического котла к сети должно осуществляться посредством проводки из меди. Сечение провода должно быть не меньшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства внешнего типа должны быть произведены через специальные выводы для кабелей. Эти выводы должны располагаться в нижнем левом углу. Здесь же должна находится и латуниевая клемма заземления с болтом размера М6.

Схема подключения силовых кабелей

Во время того, как проводится врезка электрокотла в систему отопления и установка заземления, нужно проследить за тем, чтобы между металлическим корпусом устройства и болтом из латуни был обеспечен хороший и надежный контакт. Перед тем, как соединить болт с рамой устройства, нужно хорошенько зачистить место соединения.

Если электрическое отопление планируется быть организованным для здания с большой площадью, то во время покупки оборудования нужно выбирать такое, которое предусматривает возможность установки каскада. Для того чтобы устройства нормально работали в каскаде, клеммы управляющего устройства должны быть соединены с тем агрегатом, который является управляемым. В случае если руководство системной установки осуществляется посредством регулятора комнатного типа, то контакты управления необходимо соединить с клеммами управляющего аппарата.

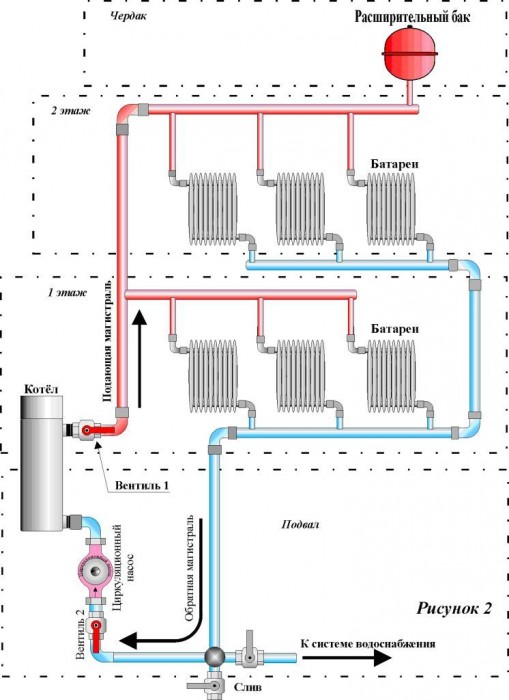

Схема электрической системы отопления двухэтажного дома

Аппарат необходимо осмотреть визуально и убедиться в том, что он находится в правильном положении, давление воды в системе находится в норме, а также присоединены все коммуникации. Все это определяется в документации агрегата.

После этого схема установки электрического котла отопления предполагает осуществить следующие действия:

• Необходимо проверить на исправность трубопроводную арматуру, находящуюся перед агрегатом. Для этого нужно переключить ее из положения «закрыто» в «открыто», и наоборот.
• Вся трубопроводная арматура электрического теплового генератора переводится в положении «закрыто». Также в это положение необходимо перевести трубопроводную арматуру системы водоснабжения и системы отопления.
• На тех трубопроводах, которые подводят холодную воду к агрегату, нужно открыть запорную арматуру. Если используется электрическая система отопления, то не рекомендуется использовать для нее незамерзающие жидкости. Это объясняется тем, что они обладают свойствами, которые могут повлиять на работу оборудования негативным образом. Незамерзающие жидкости имеют состав, который может привести к старению или быстрому износу резиновых компонентов.
• Нужно установить грязевик или фильтр перед входом в агрегат на обратном трубопроводе. Можно установить и оба этих элемента.
• После того, как отопительная система наполнится полностью водой, необходимо проверить, насколько она герметична.

Когда монтаж электрокотла с радиаторами отопления завершен, нужно проверить, насколько работоспособны датчики системы. К таким относятся такие датчики, как: регулятор температуры, датчик давления воды, сигнальные и управляющие компоненты агрегата, датчик температуры аварийного типа.

Во время ремонта отопительного агрегата или во время неблагоприятных монтажных условий можно подключить электрический отопительный аппарат посредством резиновых шлангов.

Для отопительной системы необходимо использовать воду с минимальным показателем жесткости. Тогда срок службы ТЭНов может быть значительно продлен.

На чем можно сэкономить?

Электрическое отопление является довольно затратным, по сравнению с газовым. Чтобы сделать его экономичным, рекомендуется учитывать следующие советы:

Приобретите двухтарифный счетчикэлектроэнергии и включайте отопление в ночное время. Днем, как правило, все на работе и необходимость в функционировании котла отсутствует. Лучше хорошенько протапливать помещение ночью, ведь в это время цена за 1 кВт электроэнергии будет значительно меньше.

Используйте автоматику, которая позволит включать отопление в определенное время либо только при понижении температуры на установленное значение.

В этом случае агрегат будет работать только по крайней необходимости. Наиболее высокий прогрев радиаторов достигается путем размещения котла в самой нижней точке отопительной системы. Добавьте в систему отопления современное решение – теплый пол, он позволит более эффективно использовать расходуемое тепло по всему помещению.

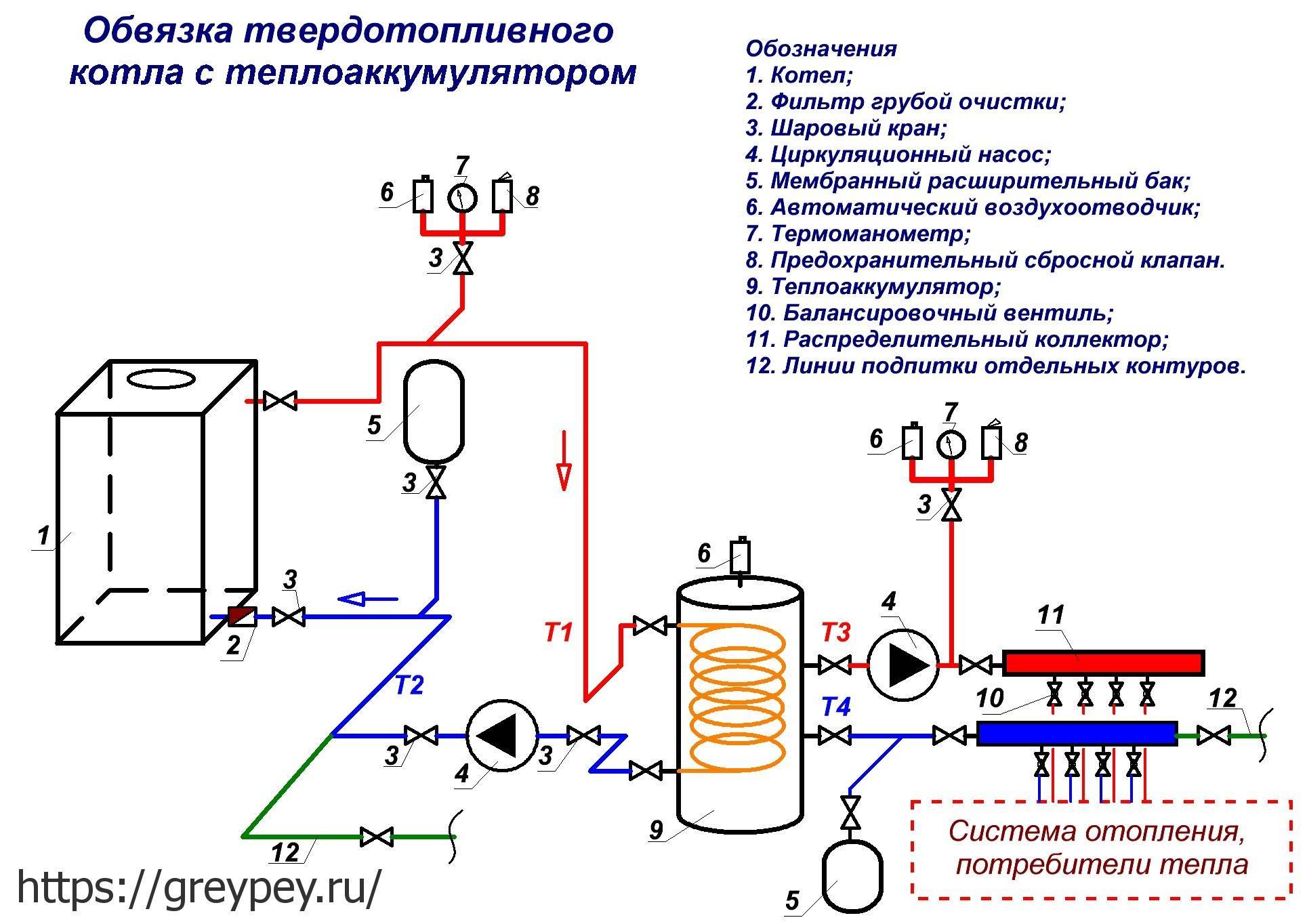

Возвращаемся к использованию двухтарифных счетчиков. Еще один вариант их рационального использования для отопления – купить теплоаккумуляторы. Данные емкости с водой могут прогревать помещение в течение всего дня, при этом жидкость будет нагреваться в ночное время (когда электричество будет стоить гораздо меньше).

Вот и все, что хотелось рассказать Вам об установке и подключении электрического котла отопления своими руками.

Напоследок рекомендуем Вам покупать устройства только от качественных производителей, чтобы отопление в доме прослужило как можно дольше.

Правильная установка электрокотла

Существует несколько видов отопительного оборудования, один из которых – электрические отопительные котлы. Данные устройства имеют собственную классификацию и ряд особенностей требующих подробного рассмотрения.

Принцип действия

Принцип работы электрического котла разных типов имеет главное сходство – он повышает температуру воды или другой жидкости. Различия в видах оборудования заключаются лишь в способе преобразования электроэнергии в теплоту.

Котел с ТЭНом

Для котельного оборудования с ТЭНами электрический ток проходит через проволоку с высоким сопротивлением (вольфрам), заставляя ее разогреваться.

Полученное тепло через засыпку из кварцевого песка и корпус нагревателя переходит к воде, движущейся внутри бака котла, далее попадая к радиаторам систем отопления либо к змеевику «теплого» пола.

Электродный котел

У электродных котлов все происходит немного иначе. К его цилиндрическому корпусу из стали подключают «нулевой» провод, внутрь по оси устанавливают металлический электрод с подсоединенной «фазой».

Внутри с помощью насоса заставляют двигаться недистиллированную воду из отопления, которая является проводником с определенным электрическим сопротивлением. Т.о. при пропускании через эту жидкость электричества она будет нагреваться. Степень роста температуры зависит лишь продолжительности воздействия электротока и его силы.

Индукционный

В индукционном котле нагрев воды идет из-за явления электромагнитной индукции. По катушке, обмотанной проводом, пропускают электричество. При этом одновременно внутрь нее помещается сердечник из металла. Вокруг катушки возникают т.н. вихревые токи, греющие массив сердечника, омываемый, в свою очередь, водой. Таким образом теплоту воспринимает теплоноситель.

Обвязка электрического котла отопления: важный этап

Особенности подключения электрокотла

С одной стороны нельзя назвать монтаж отопительного котла очень сложной работой, а с другой – обустройство системы обогрева дома требует соблюдения определенной технологии установки электрокотла. Преимущества электрокотла, изображенного на фото, перед другими видами отопительных приборов в том, что его можно установить в любой точке системы теплоснабжения, и он будет хорошо функционировать, но при условии выполнения правильной обвязки данного нагревательного устройства, согласно схеме подключения электрического котла отопления.

Вне зависимости от схемы теплоснабжения с электрическим котлом в ней непременно должно быть заземление прибора. Устройство можно подключать к электрощиту, но нулевую фазу использовать запрещается. Это не просто опасно: оборудование воспринимает такие действия как короткое замыкание.

Правильное подключение электрокотла к сети является одним из условий надежной работы отопительной системы. Необходимо также подобрать качественные комплектующие, а кроме этого нужна профессионально выполненная обвязка электрического котла отопления. Правильно сделанная работа обеспечит незначительную разницу в температуре жидкого теплоносителя на входе и выходе устройства. Для этого большое значение имеет верное размещение электрокотла с его последующим подключением (прочитайте: “Подключение электрокотла к системе отопления: инструкция”). Только при соблюдении данных правил, теплоноситель сможет максимально эффективно отдавать тепло радиаторам.

Необходимость обвязки электрокотла

Прежде всего, обвязка требуется электрокотлу для защиты прибора от перегрева. Как показывает практика, если правильно выполнена схема обвязки электрического котла отопления, то снижаются теплопотери, а, соответственно, экономятся денежные средства. Также исчезает необходимость приобретать дорогостоящее оборудование для контроля над работой системы.

Если модель отопительного электрического котла изначально не оснащена автоматическим блоком, контролирующим функционирование системы, тогда для прибора большое значение имеет правильная обвязка. Она позволит добиться максимально эффективной работы даже при установке не особо мощного котла.

Схема обвязки электрокотла

При выполнении схемы обвязки следует учитывать, что помимо расчета мощности для электрического отопительного прибора, необходимо не забывать о ее основном назначении – осуществлении контроля над перепадом температуры жидкости на входе устройства и его выходе.

• разные по диаметру трубы;
• радиаторы отопления (прочитайте: “Обвязка радиаторов отопления полипропиленом – просто и доступно”);
• циркуляционный насос;
• манометр;
• кран балансировки;
• распределительный клапан;
• проходной фильтр.

Из оборудования и инструментов в наличии должны быть сварочный аппарат и гаечные ключи.

Что касается дополнительных и крепежных изделий, то из них будут нужны:

• тройники, переходники;
• предохранительный, обратный, воздушный клапаны;
• болты, гайки, муфты.

Обвязка электрического котла отопления выполняется согласно одному из четырех различных принципов:

• с принудительной циркуляцией воды;
• с естественной циркуляцией теплоносителя;
• классический вариант разводки;
• с применением первично-вторичных колец.

Система отопления помещения с естественной циркуляцией воды состоит из:

Схема, обеспечивающая принудительную циркуляцию, включает следующие элементы:

• регулятор температуры воздуха в комнате;
• радиаторы;
• электрокотел;
• расширительный бак открытого типа;
• блок безопасности, состоящий из предохранительного клапана и манометра;
• кран для восполнения количества теплоносителя;
• насос;
• обратный клапан;
• антиконденсатный насос;
• датчик минимального температурного режима.

Если отопительная конструкция функционирует с использованием настенного электрического нагревательного прибора, то все ее элементы также включаются в обвязку, которая помимо теплоснабжения, может обеспечивать горячее водоснабжение и функционирование системы обогрева «теплый пол».

Аварийная обвязка электрокотла

Обвязка электрического котла отопления двухконтурной схемы обязательно должна предусматривать способы, позволяющие контролировать и управлять системой, если произойдет непредвиденная аварийная ситуация. Например, может отключиться электроснабжение. Иногда проблему с временным отсутствием электроэнергии решать при помощи использования источников бесперебойного питания или аккумуляторов (их следует периодически при необходимости заряжать).

Как правильно производится обвязка электрокотла?

В последнее время владельцы домов все больше выбирают электрокотлы. Они обладает своими положительными и отрицательными сторонами. И вот когда агрегат уже куплен, остается только его подсоединение к системе обогрева. Обвязка электрического котла отопления является таким же важным моментом, как и его первоначальный выбор. Ведь именно от этого в большинстве случаев зависит качество работы и экономный расход горючего.

Что такое обвязка?

Обвязка настенного или напольного электрокотла – непосредственное его подключение к системе горячего водоснабжения или отопления. Для этого обычно требуются различные соединительные элементы с трубами, а также дополнительные компоненты, помогающие работать агрегату. К последним относятся:

• насос;
• расширительный бачок;
• фильтр очистки воды.

В самых простых моделях, например, ЭОВ – всего этого нет. А потому такие элементы приходится приобретать отдельно.

Кроме того, нужно заранее посчитать, сколько потребуется кранов и переходников.

Прежде всего множество элементов для подключения нужно, чтобы котел правильно выполнял свои функции, а вода в необходимом направлении передвигалась по трубам.

В зависимости от модели, в устройствах также может быть предусмотрена группа безопасности, которая включает:

• манометр;
• клапан отвода воздуха;
• клапан сброса теплоносителя.

Последние компоненты являются обязательными, так как они отвечают за контроль давления в системе. И при его быстром повышении, принимаются меры, направленные на снижение. В противном случаем случае может произойти не только поломка агрегата, но и всей подключенной системы.

Котел может использоваться в качестве основного или дополнительного. Иногда в систему может быть подведена подпитка из водопровода.

Особенности подключения

На первый взгляд обвязка электрокотла отопления может показаться простой процедурой. Но на самом деле эта работа требует соблюдения четких правил. Только в таком случае можно гарантировать высокую работоспособность и экономный расход энергии.

Электрический нагреватель воды имеет массу положительных сторон, среди которых точно можно выделить установку практически в любом месте. При этом аппарат будет выполнять свои функции на все 100%, кончено при правильном соединении.

Независимо от того, какая схема обвязки электрокотла будет выбрана, она должна учитывать заземление. В противном случае оборудование может не только нанести вред людям, но и выйти из строя.

Обвязка электрокотла, как основного

Схема обвязки электрического котла обычно производится по инструкции, которая предлагается вместе с устройством. Независимо от конструкции, весь процесс представляет собой правильное подсоединение трубы подачи и обратки.

Если в качестве теплоносителя залита вода, в систему лучше сразу включить подпитку от общего водопровода. Это позволит заметно ускорить процесс первоначального заполнения системы, а также при необходимости добавить какое-то количество жидкости во время эксплуатации.

Врезка осуществляется обязательно перед фильтром.

Обязательно нужно помнить, что электрический котел является полностью зависимым. А потому необходимо позаботиться об альтернативных источниках, либо включить в систему параллельно агрегат, работающий на другом энергоносителе.

Обвязка электрокотла, как дополнительного

Если аппарат функционирует вместе с другим, например, газовым, что бывает очень часто, схема обвязки электрического котла получает некоторые особенности:

1. В системе должно быть установлено насосов не меньше количества контуров.
2. Правильное размещение обратных клапанов.

Важно! Обратные клапаны устанавливаются так, чтобы движение теплоносителя осуществлялось только от нагревателя. Каждая установка должна иметь собственный насос, подключение которого осуществляется вместе с котлом

Это делается, чтобы синхронизировать их работу

Каждая установка должна иметь собственный насос, подключение которого осуществляется вместе с котлом. Это делается, чтобы синхронизировать их работу.

Обязательно нужно учитывать, что насос должен выключаться вместе с нагревателем. Иначе при неработающем агрегате нагнетатель будет подавать жидкость из обратки, домешивая в подачу. Все это негативно отразится на работоспособности всей системы.

Для корректной работы лучше настроить оборудование при помощи автоматики. Это позволит не только продлить срок службы аппаратов, но и значительно снизит операционные расходы. Можно даже самостоятельно сделать блок управления и выставить все параметры. Таким образом отопительный сезон обойдется дешевле если, например, ночью пользоваться электричеством, а днем – газом.

Этапы монтажных работ

Схема монтажа системы отопления

Любому отопительному оборудованию соответствует своя индивидуальная схема монтажа, которой необходимо четко придерживаться. От этого зависит стабильная работа и высокая эффективность оборудования. Монтаж схемы обвязки происходит за несколько основных этапов.

Как упоминалось выше, в ее состав входит несколько обязательных элементов: непосредственно сам аппарат, температурные датчики, сливные и затворные вентили, расширительный бочок, циркуляционный насос и фильтр.

1. Процесс монтажа начинается с нанесения разметки и установки. Во избежание коротких замыканий в случае протечек, котел необходимо устанавливать как можно дальше от водопровода. Установка электрического котла производится с использованием дюбелей или анкерных болтов, его необходимо выровнять по уровню как по вертикали, так и по горизонтали. Если вы используете напольную модель, под нее рекомендуется подложить специальную подставку.
2. Далее, необходимо произвести подключение котла к системе с помощью переходников и муфт. Перед подключением, воду необходимо заблаговременно перекрыть любыми типами кранов.
3. После подключения аппарата к системе отопления, переходят к реализации электрической части схемы, в которую входят УЗО и автоматический выключатель определенных технических характеристик.

При подключении электрического котла необходимо продумать заземление. При этом все кабеля должны быть защищены специальным кожухом и прокладываться в кабельных каналах. Сечение кабелей зависит от мощности прибора.
