Принцип работы геотермального отопления дома с тепловым насосом

Разновидности конструкций внешнего контура

Расположить трубы наружного контура можно горизонтально и вертикально.

Горизонтальный способ

Такой контур называется коллектором. При всей своей трудоемкости горизонтальный способ размещения труб является самым простым, а потому он может быть осуществлен самим домовладельцем без привлечения высококвалифицированных специалистов и специальной техники. В среднем с одного метра горизонтального коллектора удается снять 20 Вт тепловой энергии. Устройство контура можно произвести по одному из двух вариантов:

Размещение в грунте

Трубы контура, имеющего вид змеевика, укладывают в траншеи ниже глубины промерзания.

Расстояние между соседними участками должно составлять не менее 0,7 м. Максимальная длина контура ограничивается значением в 150 м.

При большей длине гидравлическое сопротивление трубопровода достигнет значительных величин, что потребует применения более мощного насоса. Рентабельность системы при этом ощутимо сократится.

Если необходимо использовать несколько контуров, их длина должна быть одинаковой.

Площадка, отводимая под грунтовый коллектор, обычно имеет весьма значительные размеры. В среднем на каждый 100 кв. м отапливаемой площади приходится задействовать 240 кв. м угодий, на которых не допускается высадка деревьев и размещение построек (вся территория должна быть хорошо освещена солнцем).

С размещением в водоеме

Если не далее, чем в 100 м от дома имеется водоем, задача по устройству наружного контура существенно упрощается. Трубы можно расположить прямо на дне, не прибегая в этом случае к трудоемким и дорогостоящим земляным работам. Контур имеет вид спирали, что способствует снижению его гидравлического сопротивления. Благодаря высокой теплопроводности воды, а также ее перемешиванию в результате конвекции процесс теплообмена происходит интенсивнее.

Подходящим является любой водоем с достаточной площадью, который даже в самые суровые зимы не промерзает на всю глубину.

При сильных морозах глубина промерзания грунта или поверхностных вод может превышать среднее значение. Поэтому при определении глубины заложения коллектора на этот счет следует предусматривать запас в 20%.

Вертикальный

В этом варианте трубы внешнего контура помещают в скважины. Такую конструкцию называют зондом.

Вертикальный способ применяют при отсутствии достаточно обширной территории, необходимой для расположения горизонтального коллектора, а также в том случае, если на участке уже имеются элементы благоустройства, которые не хотелось бы разрушать.

Недостаток данной технологии состоит в отсутствии возможности самостоятельной реализации: придется потратиться на найм бригады бурильщиков, имеющих специальные механизмы.

Скважины имеют диаметр от 120 до 200 мм, а их глубина варьируется в пределах от 20 до 300 м. Сам контур чаще всего выполняют из полимерных труб диаметром не менее 32 мм. После погружения зонда скважину заполняют составом, имеющим высокую теплопроводность, например, бентонитом. Срок службы выполненной по всем правилам скважины достигает 100 лет.

Важное преимущество вертикальной конструкции наружного контура состоит в более высокой теплоотдаче. Здесь она в среднем составляет уже 50 Вт/м. Разумеется, так бывает не всегда

Конкретное значение зависит от типа грунта, его влажности и объема грунтовых вод

Разумеется, так бывает не всегда. Конкретное значение зависит от типа грунта, его влажности и объема грунтовых вод.

Сама по себе геотермальная энергия относится к возобновляемым видам, тем не менее, объем ее потребления не является бесконечным. Геотермальные тепловые насосы для отопления рекомендуется эксплуатировать не более 1800 часов в год. В противном случае скорость отвода тепла настолько превысит скорость тепловой регенерации грунта, что некоторые его участки вокруг скважины могут даже промерзать. Данное явление может сопровождаться проседанием отдельных слоев, разрушением наружного контура и целым рядом других нежелательных последствий.

Во избежание переохлаждения грунта его рекомендуют с приходом лета насыщать теплом путем переключения теплового насоса в реверсный режим (кондиционирование) либо с применением солнечных коллекторов.

В этом случае трубопровод имеет вид цилиндрической пружины. Он занимает меньше места, чем горизонтальный, но также может быть изготовлен собственными силами.

Схема исполнения гидротермального отопления

На сегодняшний день наибольшее распространение получили три принципиально отличающиеся схемы обустройства подземного отопления. Для обеспечения максимальной эффективности обогрева дома общая площадь внешнего подземного контура должна быть в 2,5 раза больше отапливаемой площади жилого дома.

В автономном отоплении используются следующие типы геотермального обогрева:

1. Подводный вариант.
2. Горизонтальная закладка.
3. Обустройство скважин.

В каждом конкретном случае выбор той или иной разновидности геотермального отопления будет зависеть от площади дома, финансовых возможностей домовладельца, особенностей местности. Подводный вариант может использоваться в тех случаях, если поблизости имеются глубокие водоемы, которые в зимнее время года не промерзают до дна.

Существует несколько видов закладки подобного отопления

Горизонтальная закладка

Этот вариант гидротермального отопления подразумевает выполнение рядом с домом котлована, глубина которого будет на 2 метра глубже точки замерзания грунта. Соответственно, для нагрева частного дома площадью в 100 квадратных метров потребуется копать котлован с глубиной более 3 метров и общей площадью 250 квадратов.

Если имеющаяся площадь участка позволяет выполнить такой котлован, то горизонтальная закладка станет оптимальным вариантом геотермального отопления частного дома. Внутри котлована закладывают систему труб, по которым циркулирует незамерзающий теплоноситель. Наружный контур отопления выводится в дом и подключается к теплообменной установке.

Из преимуществ этой схемы выполнения геотермального отопления принято выделять ее эффективность, простоту обустройства, снижение расходов на монтаж наружного контура. В то же время необходимо учитывать обязательные требования по правильному расчету объема котлована, который не всегда возможно разместить на небольшом по своей площади приусадебном участке.

Геотермальное отопление дома:

Подводный вариант

Владельцы частных домов, которые проживают поблизости от озер и рек, часто выбирают вариант гидротермального отопления с использованием подводного варианта. Необходимо лишь правильно продумать расположение внешнего контура, который размещают на глубине более 4 метров, что исключает возможность промерзания озера или реки до дна. Подземную и надземную часть контура, которая идет непосредственно от берега озера до обогреваемого частного дома, в обязательном порядке утепляют, а трубы под землей прокладывают на глубине ниже точки промерзания грунта.

Использование подводного варианта позволяет упростить обустройство системы отопления частного дома, так как не требуется проводить дорогостоящие и сложные земляные работы. Внешний контур будет нагреваться от тепла воды, после чего подогретый теплоноситель подается в систему, обеспечивая работоспособность оборудования.

Выполнение гидротермальных скважин

Выполнение геотермальных скважин для организации автономного отопления является оптимальным вариантом, позволяющим существенно снизить затраты домовладельца. Скважина бурится на глубину в 30-50 метров, что повышает эффективность нагрева, так как на больших глубинах температура земли будет выше, нежели у самой поверхности.

Бурение скважины – один из эффективных методов монтажа подобного обогрева

Сегодня многие домовладельцы, обустраивая автономную систему геотермального отопления частного дома, выбирают вариант с бурением скважин, что существенно упрощает прокладку контура. В этом случае обеспечивается максимальная эффективность используемого оборудования, позволяя использовать все возможности таких современных технологий даже при наличии небольшого по площади участка.

Выполнение обогрева частного дома с прокладкой внешнего контура в глубинных скважинах позволяет на 20-30% уменьшить общую стоимость обустройства в доме автономного отопления. Благодаря высокой температуре нагрева теплоносителя в глубинном контуре имеется возможность использования небольших по своей мощности отопительных установок, что упрощает монтаж оборудования, снижает его стоимость, одновременно обеспечивая максимальное удобство проживания в частном доме.

Обогрев дома теплом из-под земли: что это такое

На территории России высокотемпературные (термальные) родники располагаются крайне неравномерно, преимущественно вдали от населённых пунктов, что затрудняет их использование для целей отопления.

По мере развития технологий и внедрения новых видов оборудования, для производства тепловой энергии появилась возможность воспользоваться и низкотемпературными источниками.

Кроме прочего, подземные слои, находящиеся на расстоянии 50—100 метров ниже поверхности земли, имеют положительную температуру равную 10—12 °C. Такие значения сохраняются вне зависимости от времени, что даёт возможность пользоваться отоплением на протяжении всего года.

Преимущества системы геотермального отопления:

• Экономичность. Источниками являются возобновляемые ресурсы, что позволяет избежать финансовых вложений в покупку топлива, как в случае использования традиционных систем. Не потребуются и дополнительные расходы, связанные с транспортировкой, хранением топлива.
• Безопасность. Маловероятно возникновение каких-либо аварийных ситуаций, взрывов и возгораний.
• Экологичность. Так как процесс сгорания в геотермальной системе не используется, то и присущие ему выбросы в атмосферу исключены.
• Автономность. При наличии автоматического управления, не требует частого вмешательства или постоянного внешнего контроля.

Недостатки:

• Немалые первоначальные денежные затраты.
• Трудоёмкая установка.
• Необходимость источника электрической энергии.

О достоинствах и недостатках системы

Установка теплового котла требует больших первоначальных вложений

Использование энергии земли для обогрева жилья — идея выгодная во всех отношениях, несмотря на то, что в нашей стране она еще не получила должного распространения.

Данная технология имеет следующие достоинства:

• Быстрота монтажа внутреннего и наружного оборудования, отсутствие сложных процессов, каких-либо подготовительных мероприятий.
• Надежность техники, которая отличается простотой и способностью работать годами без обслуживания, ремонта и перебоев.
• Экологическая чистота процесса выработки энергии. Не проводится сжигание топлива, нет вредных выбросов в окружающую среду.
• Экономическая выгода. Обогрев и охлаждение осуществляется за счет использования сил природы, которые бесплатны и практически безграничны. При минимальных затратах электричества объем производимого тепла намного превышает его потребление.
• Функциональность. Система одинаково эффективно работает как на нагрев зимой, так и на охлаждение летом.
• Компактность и экономия полезного места. Размер котла сопоставим со стиральной машиной, нет необходимости выделять место для топлива.

Недостаток у технологии только один — большие первичные вложения по обустройству контура, монтажу и подключению геотермального котла.

Виды по типу конструкции

Геотермальное отопление в коттедже работает по принципу, немного схожему с холодильником. Основным элементом здесь выступает тепловой насос, который включается в два контура одновременно. Внутренний контур представляет собой традиционную систему отопления, состоящую из трубопровода и радиаторов. А внешний – представляет собой большой теплообменник, который размещают или под толщей воды, или под землей.

Обычно внутри теплообменника циркулирует жидкость, в составе которой есть антифриз. Такого рода теплоноситель принимает на себя температурный режим среды, который впоследствии, уже подогретый, идет в тепловой насос. Аккумулированное ранее тепло идет во внутренний контур, после чего и нагревается вода в трубах и радиаторах.

Составные части системы геотермального отопления

Таким образом, геотермальное отопление дома под ключ включает в системе один важнейший элемент – тепловой насос. Это компактное устройство, которое занимает немного места.

Что и говорить, а монтаж такой системы будет также стоить дорого. Поэтому многие владельцы частных и загородных домов решают сделать отопление частного дома теплом земли самостоятельно.

Прежде всего, необходимо учитывать, что теплообменники бывают трех типов – горизонтальные, вертикальные и водоразмещенные.

Горизонтальный теплообменник. Такой вид достаточно часто используется. При его применении трубы кладутся в специально сделанные траншеи на такую глубину, которая немного превышает уровень промерзания почвенного покрова в местности. Однако данная система имеет один недостаток – это то, что нужна большая площадь для того чтобы расположить коллектор, а не каждый может позволить себе такую конструкцию. А если на вашей территории произрастают деревья, то оборудование нужно ставить от них примерно на расстоянии 1,5 метра.

Геотермальная система отопления с горизонтальным теплообменником

Вертикальный теплообменник. Такое устройство является более компактным, но при этом – и более дорогим. Для того чтобы оборудовать геотермальное отопление дома своими руками с таким устройством, не потребуется большая площадь, однако вам понадобится бурильная аппаратура. Ведь в данном случае глубина скважины обязательно должна быть от 50 до 200 метров. Заметим, что это самый дорогой способ, но прослужить он может целых 100 лет! Если вы хотите сделать гео отопление дома, который размещен за городом, то система подойдет. И ландшафт при этом остается в нетронутом состоянии.

Геотермальная система отопления с вертикальным теплообменником

Водоразмещенный теплообменник. Такой вид является самым экономичным, так как здесь применяется тепло воды. Рекомендуют устанавливать систему на расстоянии до водоема не более чем 100 метров. Контур трубопровода кладется на дно в виде спирали, а глубина залегания должна быть не более 3 метров. Что касается водоема, то рекомендуется, чтобы его площадь была не меньше 200 квадратных метров. При такой системе не требуется трудоемких работ и разрешения.

Тепловой насос типа земля-вода

Таким образом, можно отметить, что сделать геотермальное отопление загородного дома самостоятельно – это довольно сложно. Однако, можно осуществить задуманное, имея хотя бы одного помощника. Оптимальным вариантом является третий способ, однако есть несколько необходимых моментов, без которых он не будет работать, а в частности, – водоем.

Что такое тепловой насос

Использовать природное тепло земли для обогрева жилья проще всего при наличии в регионе геотермальных вод (как это делают в Исландии). Но такие условия большая редкость.

И в то же время тепловая энергия есть везде — надо только ее извлечь и заставить работать. Для этого и служит тепловой насос. Что он делает:

• отбирает энергию у низкотемпературных природных источников;
• аккумулирует ее, то есть поднимает температуру до высоких значений;
• отдает ее теплоносителю системы отопления.

1 — земля; 2 — циркуляция рассола; 3 — циркуляционный насос; 4 — испаритель; 5 — компрессор; 6 — конденсатор; 7 — система отопления; 8 — хладагент; 9 — дроссель

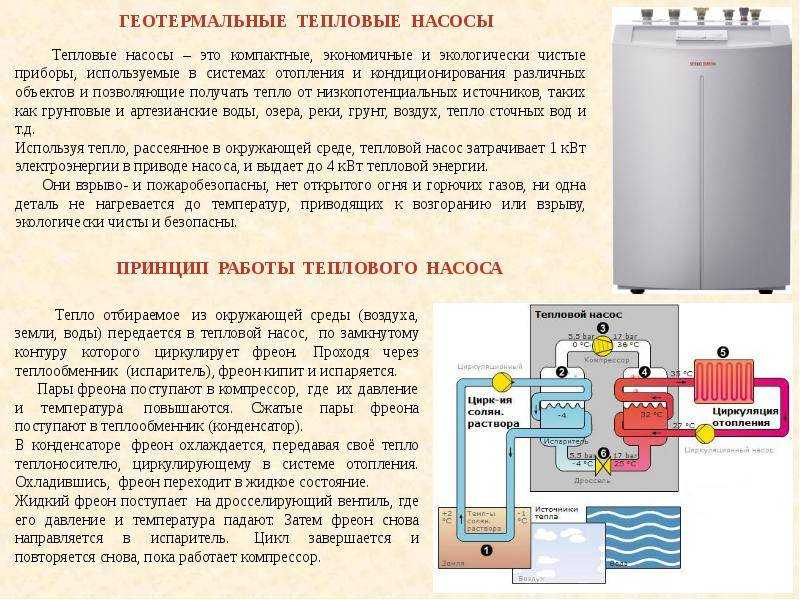

Второй контур — это и есть сам тепловой насос, внутри которого находится фреон. Цикл теплового насоса состоит из следующих этапов:

1. В испарителе фреон нагревается до температуры кипения. Она зависит от типа фреона и давления в этой части системы (обычно до 5 атмосфер).
2. В газообразном состоянии фреон поступает в компрессор и сжимается до 25 атмосфер, при этом его температура растет (чем больше сжатие, тем выше температура). Это и есть фаза аккумуляции тепла — из большого объема с низкой температурой переход в малый объем с высокой температурой.
3. Нагретый давлением газ поступает в конденсатор, в котором происходит передача тепла теплоносителю системы отопления.
4. После охлаждения фреон попадает в дроссель (он же регулятор потока или терморегулирующий вентиль). В нем давление падает, фреон конденсируется и в виде жидкости возвращается в испаритель.

Принцип действия и составные элементы

Геотермальная система отопления – это сложный инженерный комплекс сооружений, который требует больших материальных и временных затрат, однако при ближайшем рассмотрении выясняется, что будучи один раз установленной, такая схема обогрева полностью способна перекрыть потребность дома площадью до 150 квадратных метров в тепле и горячем водоснабжении. Широкое распространение получают данные системы в западной Европе, где на первом месте стоит забота об экологической чистоте и экономической выгоде.

Рассмотрим принцип работы геотермального отопления и основные его составляющие, для того, чтобы прийти к пониманию – насколько такие системы оправданы в повседневной жизни.

Тепловой насос

Сердце системы. Геотермальное отопление дома своими руками выполнить, возможно, но этот элемент лучше всего приобрести отдельно. Стоит заметить, что прежде чем приступать к закупкам оборудования и материалов необходимо провести тщательный расчёт суммарной ёмкости системы, е отдачи и соотношения этого показателя с тепловым потреблением строения.

Если этого не сделать вовремя – вся дальнейшая работа может пойти прахом. Самые узловые моменты всего комплекса мероприятий – это правильный расчёт ёмкости контуров и закупка соответствующего оборудования.

Тепловой насос состоит из компрессора и редукционного клапана, которые обеспечивают разность потенциалов на отдельных участках контура теплового насоса. Внутри труб находится фреон, который благодаря работе компрессора, получает ускорение, и проходя через клапан ускоряет своё движения. Это приводит к существенному подъёму температуры на участке перед компрессором, именно из этого участка, с помощью теплового обмена, и берётся основное тепло для обогрева помещений и горячего водоснабжения.

Контур является замкнутым и вся его задача состоит в том, чтобы увеличивать естественную температуру теплоносителя поступающего из внешнего контура с семи до пятидесяти пяти градусов по Цельсию. Происходит это, за счёт описанного выше процесса разгона фреона под давление в закрытом контуре с прохождением его через клапан.

Тепловой узел располагают обычно в подвале или цокольном этаже, с температурой внешней среды в пределах пятнадцати градусов выше нуля, это поддерживает его стабильную работу.

Самый важны процесс перед установкой теплового насоса — это проведение всех расчетов правильно, в случае ошибки вся работа может пойти прахом.

Внешний контур

Представляет собой ещё один замкнутый контур, в котором по трубам движется антифриз, перемещаемый с помощью циркуляционного насоса. Основная часть контура находится на глубине до 3 метров под землёй, если речь идёт о горизонтальном исполнении системы, при котором трубы внешнего контура располагают горизонтально на большой плоскости.

Может располагаться также на дне водоёма, но только в регионах, где зимняя температура не опускается ниже нуля.

Описанная выше система требует монтажа на этапе заливки фундамента, что не всегда возможно сделать. В случае, когда необходимо смонтировать геотермальное отопление загородного дома на уже застроенном участке – бурят скважины глубиной от тридцати до ста метров, к слову, отдача тепловой энергии у вертикальных систем существенно выше, но стоимость их на порядок дороже, за счёт привлечения техники для бурения скважин.

Монтаж внешнего контура желательно производить на этапе заливки фундамента, в другом случае это будет более трудоемкий и дорогостоящий процесс.

Внешний контур

Служит уже непосредственно для обогрева внутреннего пространства дома и обеспечения горячего водоснабжения.

Тепло, собранное из грунта, переданное на тепловой насос, разогнанное и увеличенное в его закрытом контуре, передаётся через теплообменник во внутреннюю сеть дома, которая может состоять из тёплых полов, плинтусного отопления, воздушного отопление на водяных коллекторах и других элементах системы.

Выбирать, каким именно образом осуществить геотермальное отопление своими руками стоит, только тщательно изучив местность и условия, в которых предстоит работать данной схеме отопления. Для этого необходимо произвести замеры температуры почвы на участке под дом, в разные периоды в течение зимы, на разных глубинах.

Классификация по конструкционному типу

Принцип работы геотермального отопления схож с принципом работы кондиционера или холодильника. Основным элементом является тепловой насос, включенный в два контура.

Принцип работы геотермального (теплового) насоса

Внутренний контур представляет собой традиционную систему отопления, состоящую из труб и радиаторов. Внешний – внушительных размеров теплообменник, находящийся под землей или толщей воды. Внутри него может циркулировать как специальная жидкость с антифризом, так и обычная вода. Теплоноситель принимает на себя температуру среды и «подогретый» поступает в тепловой насос, аккумулированное тепло передается внутреннему контуру. Таким образом происходит нагрев воды в трубах и радиаторах.

Геотермальный (тепловой) насос – ключевой элемент системы. Это компактный агрегат, занимает места не больше, чем привычная нашему взгляду стиральная машина. Если говорить о производительности, то на каждый 1 кВт потребленной электроэнергии, насос «выдает» до 4-5 кВт тепловой энергии. В то время как обычный кондиционер, который имеет схожий принцип работы, на 1 кВт затраченной электроэнергии «ответит» 1 кВт тепловой.

Схема устройства геотермального отопления в частном доме

Надо признать, что устройство этого вида отопления является самым дорогим и трудоемким на сегодняшний день. Львиную долю его стоимости составляет покупка оборудования и, конечно, земляные работы. Естественно, что бережливый хозяин задумывается, а нельзя ли сэкономить, например, на монтаже и сделать геотермальное отопление своими руками? Для того, чтобы ответить на этот вопрос, необходимо разобраться, какие же системы применяют чаще всего и уяснить особенности их устройства.

Горизонтальный теплообменник

Довольно часто используют горизонтальный контур, при устройстве которого трубы укладывают в траншеи на глубину большую, чем уровень промерзания почвы в данной местности.

Недостаток системы геотермального отопления с горизонтальным контуром — большая площадь, занимаемая коллектором

Недостаток – территория, занимаемая контуром, должна быть намного больше самого дома, так, для отопления здания площадью в 250 м², под трубы «уйдет» около 600 м². Не каждый застройщик может позволить себе подобную роскошь.

К тому же возникают неудобства, если участок уже облагорожен, приходится соблюдать, например, расстояние от деревьев (1,5 м) и многие другие нюансы.

Вертикальный теплообменник

Более компактный, но и более дорогой вариант – вертикальный теплообменник. Для его установки не потребуется большая площадь, но зато потребуется специальное бурильное оборудование.

Монтаж вертикального теплообменника требует использования специального бурильного оборудования

Глубина скважины, в зависимости от технологии, может достигать 50-200 м, зато срок ее службы до 100 лет. Особенно актуален этот способ, когда планируют геотермальное отопление загородного дома с обустроенной прилегающей территорией, он позволяет сохранить ландшафт практически в первозданном виде.

Водоразмещенный теплообменник

Наиболее экономичная геотермальная установка использует тепловую энергию воды. Ее рекомендуют, если расстояние до ближайшего водоема не превышает 100 м.

Водоразмещенный теплообменник является наиболее выгодным и следовательно более целесообразным для устройства

Контур из труб в виде спирали укладывают на дно, глубина залегания должна быть меньше 2,5-3 м, то есть глубже зоны промерзания. Площадь водоема – от 200 м². Главный плюс – нет необходимости выполнять трудоемкие земляные работы, но необходимо получить разрешение специальных служб. Затратив значительные средства на дорогостоящее оборудование, не стоит экономить на качественном монтаже. Ведь именно от него будет зависеть качество и эффективность всей системы.

Как видим, смонтировать геотермальное отопление дома своими руками не так уж просто. Из всех перечисленных видов, пожалуй, только последний вариант будет достаточно просто воплотить в жизнь самостоятельно. Но даже в этом случае стоит взвесить, все «за» и «против».
