Геотермальное отопление дома: схема, установка, принцип работы

Как сделать геотермальный агрегат своими руками?

Разобравшись, что такое отопление от земли, как работает насос, стоит продумать варианты изготовления оборудования своими руками.

Простых способов два:

• Из холодильника. Мастеру потребуется снять змеевик, расположенный на задней стенке агрегата. Чтобы сделать из змеевика конденсатор, деталь устанавливается в прочную тару из усиленного пластика или металла – главное, чтобы материал переносил пониженные и повышенные температуры. Теперь на всю конструкцию закрепляется компрессор, а в качестве испарителя используется пластиковая бочка. Систему соединить, оснастить схему полипропиленовыми трубами, которые присоединены к отопительной магистрали дома, можно запускать схему в работу.
• Из кондиционера. Тут меняются местами блоки наружный и внутренний. Испаритель не потребуется, он уже встроен во внутренний модуль, а конденсатор для передачи тепловой энергии стоит в наружном модуле. В систему нужно поставить четырехходовой клапан, а для источника тепла используется вода, воздух.

Тепловые насосы продаются в магазине, причем фабричные изделия могут оснащаться дополнительными функциями. Стоят насосы дорого, а учитывая затраты на все элементы контура, следует попытаться сделать насос из холодильника или кондиционера. Иногда мастера разбирают старые кондиционеры, затем из деталей комплектуют стандартные системы с испарителем, компрессором и конденсатором – схема простая, особого опыта не требует и обходится намного дешевле покупного насоса.

Производители тепловых насосов

Считается, что лучшие модели оборудования выпускают немецкие производители:

• Viessmann. Выпускают насосы высокой производительности, развивающие мощность до 290 кВт с максимальным прогревом теплоносителя до +60 С. Станции дополняются накопительными емкостями для подачи горячего водоснабжения.
• Buderus. Выпускают бытовые приборы мощностью до 60 кВт и прогревом теплоносителя до +65 С. Малошумные насосы (40 дБ) можно устанавливать в доме, рядом с жилыми комнатами.
• Vaillant. Производит все виды ТН, выпускает серии контуров для выкладки по дну водоемов, геотермальных зондов и контуров для укладки в грунте. Максимальная производительность приборов 46 кВт, прогрев теплоносителя до +60 С. Минусом считается малый выбор ТН, но качество оборудования остается на высоте.
• Stiebel Eltron. Продукция компании предназначается для частичного или полного обеспечения потребностей хозяев частных домов в отоплении. Модели дополняются устройствами интеграции в систему вентиляции и летом работают на охлаждение. Максимальный показатель мощности 98 кВт, большой ассортимент продукции и видов ТН. При выборе следует обращаться к специалисту.

Подбор и расчёт геотермального насоса

• Коэффициент СОР. Показывает соотношение, по которому можно судить о рентабельности установки. Это отношение выработки тепла насосом к затраченной электроэнергии. Значение 4 говорит о том, что при затратах 1 киловатта электричества насос вырабатывает 4 киловатта тепла;
• Длина контура и способ его укладки. Производительность геотермального насоса напрямую зависит от площади теплообменного контура в грунте. Чтобы приблизительно оценить его площадь, нужно общую дома умножить на три. В результате у вас получиться площадь участка, необходимая для укладки контура. Так, вы сможете оценить, возможно ли разместить его на участке рядом с вашим домом;
• Дополнительные возможности. К примеру, возможность обогрева дома зимой и охлаждения летом. Естественно, что для этого потребуется дополнительное оборудование (сплит-система) и расходы.

Геотермальный насос имеет высокий КПД, который превышает таковой у других видов отопительного оборудования. Большинство современных моделей имеют СОР 5. Электрический котёл на 1 киловатт даёт до 0.99 киловатта тепла. То есть, СОР 1.

Расчёт геотермального насоса

При расчётах контура для геотермального насоса учитывается тип и влажность грунта, средний уровень его промерзания. Обычно специалисты исходят из того, что 1 киловатт тепла даёт водяной контур длиной 40─60 метров в грунте. Электричество в геотермальной системе расходуется на принудительную циркуляцию теплоносителя и работу компрессора. Чем выше коэффициент СОР, тем меньше насос расходует электричества, и тем быстрее он окупится.

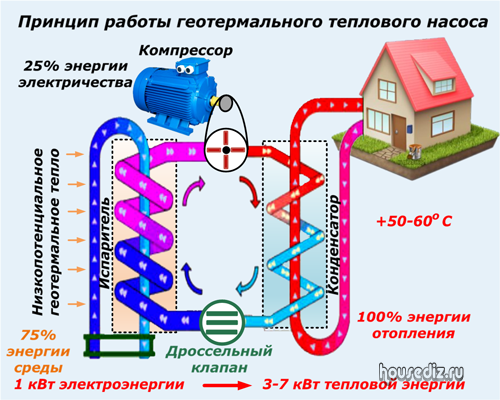

Принцип действия и составные элементы

Геотермальная система отопления – это сложный инженерный комплекс сооружений, который требует больших материальных и временных затрат, однако при ближайшем рассмотрении выясняется, что будучи один раз установленной, такая схема обогрева полностью способна перекрыть потребность дома площадью до 150 квадратных метров в тепле и горячем водоснабжении. Широкое распространение получают данные системы в западной Европе, где на первом месте стоит забота об экологической чистоте и экономической выгоде.

Рассмотрим принцип работы геотермального отопления и основные его составляющие, для того, чтобы прийти к пониманию – насколько такие системы оправданы в повседневной жизни.

Тепловой насос

Сердце системы. Геотермальное отопление дома своими руками выполнить, возможно, но этот элемент лучше всего приобрести отдельно. Стоит заметить, что прежде чем приступать к закупкам оборудования и материалов необходимо провести тщательный расчёт суммарной ёмкости системы, е отдачи и соотношения этого показателя с тепловым потреблением строения.

Если этого не сделать вовремя – вся дальнейшая работа может пойти прахом. Самые узловые моменты всего комплекса мероприятий – это правильный расчёт ёмкости контуров и закупка соответствующего оборудования.

Тепловой насос состоит из компрессора и редукционного клапана, которые обеспечивают разность потенциалов на отдельных участках контура теплового насоса. Внутри труб находится фреон, который благодаря работе компрессора, получает ускорение, и проходя через клапан ускоряет своё движения. Это приводит к существенному подъёму температуры на участке перед компрессором, именно из этого участка, с помощью теплового обмена, и берётся основное тепло для обогрева помещений и горячего водоснабжения.

Контур является замкнутым и вся его задача состоит в том, чтобы увеличивать естественную температуру теплоносителя поступающего из внешнего контура с семи до пятидесяти пяти градусов по Цельсию. Происходит это, за счёт описанного выше процесса разгона фреона под давление в закрытом контуре с прохождением его через клапан.

Тепловой узел располагают обычно в подвале или цокольном этаже, с температурой внешней среды в пределах пятнадцати градусов выше нуля, это поддерживает его стабильную работу.

Самый важны процесс перед установкой теплового насоса — это проведение всех расчетов правильно, в случае ошибки вся работа может пойти прахом.

Внешний контур

Представляет собой ещё один замкнутый контур, в котором по трубам движется антифриз, перемещаемый с помощью циркуляционного насоса. Основная часть контура находится на глубине до 3 метров под землёй, если речь идёт о горизонтальном исполнении системы, при котором трубы внешнего контура располагают горизонтально на большой плоскости.

Может располагаться также на дне водоёма, но только в регионах, где зимняя температура не опускается ниже нуля.

Описанная выше система требует монтажа на этапе заливки фундамента, что не всегда возможно сделать. В случае, когда необходимо смонтировать геотермальное отопление загородного дома на уже застроенном участке – бурят скважины глубиной от тридцати до ста метров, к слову, отдача тепловой энергии у вертикальных систем существенно выше, но стоимость их на порядок дороже, за счёт привлечения техники для бурения скважин.

Монтаж внешнего контура желательно производить на этапе заливки фундамента, в другом случае это будет более трудоемкий и дорогостоящий процесс.

Внешний контур

Служит уже непосредственно для обогрева внутреннего пространства дома и обеспечения горячего водоснабжения.

Тепло, собранное из грунта, переданное на тепловой насос, разогнанное и увеличенное в его закрытом контуре, передаётся через теплообменник во внутреннюю сеть дома, которая может состоять из тёплых полов, плинтусного отопления, воздушного отопление на водяных коллекторах и других элементах системы.

Выбирать, каким именно образом осуществить геотермальное отопление своими руками стоит, только тщательно изучив местность и условия, в которых предстоит работать данной схеме отопления. Для этого необходимо произвести замеры температуры почвы на участке под дом, в разные периоды в течение зимы, на разных глубинах.

Как сделать агрегат своими руками?

Независимо от того, какой вариант ресурса (земля, вода или воздух) выбран для отопления, для корректного функционирования системы понадобится насос.

Это устройство состоит из таких элементов, как:

• компрессорный узел (промежуточный элемент комплекса);
• испаритель, передающий низкопотенциальную энергию теплоносителю;
• дроссельный клапан, через который хладагент находит обратную дорогу в испаритель;
• конденсатор, где фреон отдает тепловую энергию и охлаждается до изначальной температуры.

Можно приобрести целостную систему у производителя, но это обойдется в приличную сумму. Когда свободных денег под рукой нет, стоит сделать теплонасос своими руками из имеющихся в распоряжении деталей и в случае надобности докупить недостающие запчасти.

Планируя установку в частном доме геотермальной отопительной системы, в первую очередь нужно позаботиться о снижении уровня теплопотери. Для этого стены необходимо утеплить специальным материалом, двери и оконные рамы снабдить поролоновыми прокладками, а пол и потолок защитить пенопластовыми панелями. Тогда выделенное насосом тепло в максимально объеме останется внутри помещения

Когда решение о собственноручном изготовлении теплового насоса принято, нужно обязательно проверить состояние имеющихся в доме электрической проводки и электросчетчика.

Если эти элементы изношенные и старые, необходимо просмотреть все участки, обнаружить возможные неисправности и устранить их еще до начала работ. Тогда система сразу после запуска будет безупречно работать и не побеспокоит хозяев короткими замыканиями, возгоранием проводки и выбиванием пробок.

Способ #1. Сборка из холодильника

Для сборки теплонасоса своими руками со старого холодильника снимают размещенный сзади змеевик. Эту деталь используют как конденсатор и помещают в высокопрочную емкость, устойчивую к агрессивным температурам. На нее крепят исправно работающий компрессор, а в качестве испарителя используют простую пластиковую бочку.

Если для создания насоса используется очень старый холодильник, лучше заменить в нем фреон на новый. Самостоятельно это сделать не получится, поэтому придется пригласить мастера со специальным оборудованием. Он быстро заменит рабочую жидкость, и система заработает в нужном режиме

Подготовленные элементы соединяют между собой, а потом созданный агрегат посредством полимерных труб подключают к отопительной системе и приступают к эксплуатации оборудования.

Способ #2. Теплонасос из кондиционера

Для того чтобы сделать теплонасос, кондиционер модифицируют и проводят перепланировку некоторых основных узлов. Сначала наружный и внутренний блоки меняют местами.

Испаритель, отвечающий за передачу низкопотенциального тепла, дополнительно не ставят, так как он имеется во внутреннем блоке агрегата, а передающий тепловую энергию конденсатор стоит во внешнем блоке. В качестве теплоносителя подходят как воздух, так и вода.

Если этот вариант монтажа не удобен, конденсатор устанавливают в отдельный резервуар, предназначенный для корректного теплообмена между греющим ресурсом и теплоносителем.

Саму систему снабжают четырехходовым клапаном. Для этой работы обычно приглашают специалиста, имеющего профессиональные навыки и опыт проведения мероприятий такого рода.

Современные сплит системы малоэффективны при низких температурах, поэтому профессионалы не рекомендуют использовать их для самостоятельного изготовления теплонасосов

В третьем варианте кондиционер полностью разбирают на составные детали, а потом из них комплектуют насос по традиционной общепринятой схеме: испаритель, компрессор, конденсатор. Готовый прибор присоединяют к обогревающему дом оборудованию и приступают к использованию.

На сайте есть серия статей по изготовлению тепловых насосов своими руками, советуем ознакомиться:

1. Как сделать тепловой насос для отопления дома своими руками: принцип работы и схемы сборки
2. Как сделать тепловой насос воздух-вода: схемы устройства и самостоятельная сборка

Здравствуйте! Я всегда рад постоянным и новым читателям канала «Строю Сам»!

Постоянное увеличение стоимости энергоресурсов вынуждает инженеров искать новые технологии для систем отопления.

Одним из самых перспективных направлений является геотермальное отопление дома, основанное на технологии теплового насоса.

Технология теплового насоса, позволяющая при использовании обратного холодильного цикла переносить тепло от охлаждаемой среды к нагреваемой, известна достаточно давно, но широкое распространение в системах отопления она получила достаточно недавно. Благодаря применению современных эффективных компрессоров, а также электронных управляющих устройств коэффициенты преобразования COP геотермальных тепловых насосов лежат в пределах 4,2-4,3, т.е. на один затраченный киловатт электроэнергии пользователь получает 4,2 – 4,3 киловатта тепловой энергии для системы отопления.

Главные минусы геотермального отопления

1. Для отопления такого типа требуется электроэнергия. Самая простая система требует для получения 4кВт тепловой энергии не менее 1кВт электроэнергии. Так как забор тепла не происходит сам по себе, для этого используется специальный тепловой насос работающий от электричества. При отсутствии электроэнергии контур отопления сразу перестанет обеспечивать Ваш дом теплом.
2. Очень низкий уровень теплоотдачи. Обычная горизонтальная система геотермального отопления уходящая на глубину 15-30 метров под землю, обеспечивает всего лишь 40Вт тепловой энергии с каждого метра погонного магистрали.
3. Узкая сфера применения. Геотермальное отопление возможно установить совсем не на каждом объект. Например отапливать свою квартиру в многоквартирном доме не получится :). Аналогично с густонаселенными районами.
4. Основной недостаток — это конечно высокая стоимость монтажа и установки. Только само оборудование для организации такого отопления стоит в 10 раз дороже аналогичной по мощности газового котла. Покупка оборудования это еще не всё, включаем сюда расходы на обустройство подземных коммуникаций и дальнейшее обслуживание всей системы.
5. Очень длинный срок окупаемости. Средняя геотермальная система окупится примерно через 10-15 лет. Такой большой срок складывается из высокой стоимости оборудования и монтажа, а также обслуживания геотермального отопления. Для сравнения классический газовый котёл, мощностью 12кВТ, окупится примерно через 5 лет.

Недостатки такого типа отопления хорошо компенсируются двумя основными преимуществами

1. Системы геотермального отопления не наносят вреда экологии.
2. Неприхотливость к обслуживанию. Так же как и к качественному холодильнику, к геотермальному насосу можно практически не подходить для обслуживания примерно на протяжении первых 20 лет эксплуатации.

На этом все преимущества заканчиваются, пошел покупать газовый котёл :)!

PS: Чтобы нечего не пропустить ПОДПИСЫВАЙТЕСЬ на и блог Strou-Sam.ru, а также ВСТУПАЙТЕ в нашу группу в ВКонтакте!

Геотермальная система отопления своими руками — пошаговая инструкция

Рассмотрим сооружение геотермального отопления дома своими руками с горизонтальным наружным контуром (укладка в грунте). Работы разобьем на два этапа.

Изготовление теплового насоса

На стене следует закрепить компрессор от кондиционера или холодильника.

При наличии слабой проводки используйте два компрессора с меньшей мощностью – это позволит уменьшить пусковой ток (компрессоры будут включаться последовательно).

Конденсатор, в котором будет сжиматься хладагент, изготавливаем из сантехнической медной трубы наружным диаметром около 12 мм и толщиной стенки 1 – 1,2 мм. Она наматывается на цилиндрическую болванку, так чтобы получился змеевик.

Испаритель делается из того же материала.

Самодельный тепловой насос

В качестве теплообменников следует использовать две емкости: для системы отопления – нержавеющую (здесь устанавливается конденсатор), для наружного контура – пластиковую (в ней установим испаритель).

Конденсатор устанавливаем так, чтобы фреон в нем двигался сверху вниз. Благодаря этому при его конденсации не будут образовываться пузырьки. В испарителе газ должен двигаться в противоположном направлении.

Один конец конденсатора присоединяется к выходу компрессора, на другом – устанавливается редукционный клапан. К выходному отверстию этого клапана присоединяется испаритель, второй конец которого следует подключить ко входу компрессора.

Каждую емкость при помощи штуцеров следует врезать в соответствующий контур.

Строительство наружного контура

Контур представляет собой пластиковую трубу, уложенную в траншею ниже глубины промерзания грунта в виде «змейки». Расстояние между соседними участками должно составлять около 70 см.

Длина контура будет зависеть от влажности грунта. При сухом грунте с каждого метра трубы удается снять 10 Вт тепла, во влажных глинистых почвах этот показатель возрастает до 35 Вт. Таким образом, на каждый кВт тепловой мощности понадобится контур площадью от 25 до 50 кв. м.

При изготовлении теплового насоса мощностью 9 кВт по теплу придется потратить:

• на изделия и материалы для конденсатора: 163 доллара;
• для испарителя: 206 долларов;
• на б/у компрессор и фреон: около 50 долларов.

При наличии автоматики общая стоимость самодельного теплового насоса составит примерно 500 долларов.

Полипропиленовая труба марки PN10 диаметром 50 мм для наружного контура будет стоить по 193 руб. за погонный метр.

Знаете ли вы, что отопить дом совершенно бесплатно можно, используя тепло земли? Геотермальное отопление: принцип работы. достоинства и недостатки технологии.

Принцип действия теплового насоса для отопления дома разберем в этой статье.

Что такое тепловой насос с воздушным источником тепла?

Тепловые насосы воздух-вода для отопления дома, это поистине гениальный ход. Вопрос в том, почему, имея такие хорошие характеристики, ТН воздух-вода не установлены в каждом доме?

Моноблок, размером со стиральную машину, гармонично размещается у внешней стены вашего дома и волшебным образом преобразует холодный наружный воздух в горячую воду и отопление.

Он способен преобразовывать атмосферу с отрицательной температурой и подавать горячую воду в дом для дальнейшего использования, а в летние месяцы он может работать как кондиционер.  Часто люди используют тепловой насос воздух-вода для бассейна, чтобы нагревать с его помощью воду бассейна.

Установка теплового насоса воздух-вода занимает всего пару дней, а служат они до 20 лет. Устройство требуют минимального обслуживания, чистить их нужно один раз в год.

ВТН способен заменить все преимущества традиционного газового котла, а  делает он это с минимальными затратами электроэнергии, без ущерба для окружающей среды. Нет необходимости покупать топливо, так как он просто не потребляет его.

Принцип работы теплового насоса воздух-вода

Принцип работы, достаточно прост.  Энергия добывается  путем всасывания атмосферного воздуха в теплообменник-испаритель. Воздух используется для нагрева газообразного фреона, подобно тому, как работает холодильник, но в обратном направлении. После того как фреон получил от воздуха низкопотенциальное тепло, температура хладагента повышается за счет сжатия, его осуществляет компрессор. Сжатый, теперь уже нагретый газ конденсируется в промежуточном теплообменнике, который называется конденсатором. После чего  накопленное тепло передается теплоносителю системы отопления.

Расчёт для систем отопления, таблица

Главным показателем, который показывает мощность того или иного теплового прибора, является параметр КПТ (в англоязычной литературе он известен под аббревиатурой COP). КПТ — коэффициент преобразования тепла, который вычисляется путём деления общей мощности устройства на количество потребляемого электричества за единицу времени. Например, некий насос X потребляет 2 кВт/ч электрической энергии, а вырабатывает при этом 5 кВт/ч тепловой энергии — в таком случае значение КПТ = 5/2 = 2,5.

Коэффициент преобразования большинства устройств находится в пределах от 3 до 7, однако чем выше КПТ, тем дороже будет стоить прибор. Следует также помнить, что значение КПТ зависит от температуры окружающей среды — если она слишком низкая, то значение КПТ начнёт стремиться к 1 (фактически для нагрева теплоносителя используется только электричество, а внешнее тепло принимать участие в обогреве здания не будет).

Фото 4. Таблица с расчетом мощности теплового насоса типа воздух-вода от производителя Sapun.

Применение того или иного насоса должно быть оправдано с инженерной точки зрения. Для покупки прибора сперва производят расчёт теплопотерь здания. Для этого используется следующая формула: КТ = (ОЗ * МТП * КС)/860. Расшифровывается она так:

• Количество тепла (единицы измерения — кВт/ч).
• ОЗ — общий объем здания.
• МТП — максимальный температурный перепад. Для определения этого показателя следует отнять температуру в помещении от уличной температуры. Например, вы хотите, чтобы в помещении температура зимой составляла 20 °C, тогда как на улице она будет находиться рядом с отметкой —10 °C — в таком случае МТП = 20 – (-10) = 30.
• КС — специальный поправочный коэффициент, который учитывает тип стен. Для деревянных — показатель КС равен 3—4 единицам, для кирпичных стен — 2—3, для кирпичных в два слоя — 1—2, для кирпичных в 2 слоя с утеплителем — 0,5—1.
• Число 860 — поправочный коэффициент, на который делится итоговое значение, чтобы перевести килокалории в киловатт-часы.

Внимание! Эта формула — приблизительная, поскольку температурный режим здания сильно зависит от его конструктивных особенностей. Поэтому при покупке инженеры рекомендуют покупать отопительный насос «с запасом»

Что такое тепловой насос, сфера его применения

Техническое определение теплового насоса — устройство для переноса энергии из одной области в другую с одновременным повышением результативности ее работы. Проиллюстрировать такую механику несложно. Представим ведро холодной воды и стакан горячей. Для их нагрева с определенной отметки тепла затрачено одинаковое количество энергии. Однако результативность ее применения — разная. Если одновременно снизить температуру ведра воды на 1 градус, полученной тепловой энергией можно довести жидкость в стакане практически до кипения.

Именно по такой механике работает тепловой насос, с помощью которого можно сделать обогрев бассейна или полностью обеспечить отопление загородного дома. Установка переносит тепло из одной области в другую, в общем случае снаружи помещения вовнутрь. Вариантов применения такой техники множество.

1. При определенных показателях мощности теплового насоса обогрев дома становится недорогим и эффективным.
2. Легко сделать ГВС с тепловым насосом, используя бойлеры вторичного нагрева.
3. При определенных усилиях и правильном проектировании доступно создание полностью автономной отопительной системы, питающейся от солнечных батарей.
4. Большинство моделей тепловых насосов — приемлемый вариант для теплого пола, используемого в роли нагревательного контура.

Чтобы выбрать и приобрести подходящую систему нужно, прежде всего, правильно ставить стоящую перед ней задачу. И только после выдвигать требования к мощности и оценивать приемлемость отдельных типов тепловых котлов для удовлетворения всех потребностей.

Производители и цены

Бренд геотермального насоса имеет важное значение при выборе. От качества исполнения оборудования зависит его надёжность и эффективность при дальнейшей эксплуатации

Можно обратить внимание на продукцию производителей, представленных ниже

• Специалисты фирмы занимаются производством всех типов геотермальных тепловых насосов. Есть линейки устройств с водяными коллекторами для водоёмов, с геотермальными зондами и с контурами в грунте ниже глубины промерзания. На выходе они дают теплоноситель, нагретый до 60 С. Производительность насосов Vaillant до 46 кВт. Среди минусов стоит отметить небольшой ассортимент, а среди плюсов ─ высокое качество;
• Компания специализируется на выпуске бытовых тепловых насосов мощностью до 60 киловатт. Теплоноситель на выходе нагревается до 65 градусов Цельсия. Уровень шума большинства установок производства Buderus не более 40 дБ. Это достигается благодаря специальной изоляции. Теплонасос может работать в жилых помещениях и не создаст проблем с шумом;
• Этот производитель выпускает мощные установки. Модели серии Vitocal 300-G/-W Pro могут выдавать мощность до 290 киловатт. Температура теплоносителя на выходе составляет 60 градусов Цельсия. Viessmann комплектуют свои продукты ёмкостями различного объёма для организации ГВС;
• Stiebel Eltron. Среди продуктов этой компании много моделей, которые интегрируются в вентиляционные системы и работают летом на охлаждение. Производительность насосов Stiebel Eltron до 98 киловатт.

Установка геотермального насоса

Корректно провести установку геотермального оборудования сможет только квалифицированный специалист. Поэтому сэкономить на этом этапе вряд ли получится. Да и не стоит на этом экономить. Лучше поручить такой монтаж профессиональным установщикам. Много производителей сегодня предлагают покупку и установку под ключ. Оборудование для обогрева дома площадью 80 квадратных метров будет стоить вместе с установкой и наладкой 350 тыс. р. В случае большого коттеджа площадью около 300 «квадратов» стоимость будет приближаться к миллиону.


Возобновляемый источник энергии

Когда счета за электроэнергию начинают расти, большинство из нас задается вопросом, есть ли альтернатива. Использование возобновляемых источников энергии в качестве отопления становится необходимым шагом для домовладельцев, в первую очередь потому, что газ и электричество, получаемые из ископаемых видов топлива, становятся все дороже. Переход на «зеленые» технологии, такие как (ВТН) тепловой насос воздух-вода, часто не вызывает сомнений у тех, кто желает сократить счета и оставить меньший углеродный след, но так ли они хороши?

Как и в любом другом деле, перед покупкой важно взвешенно подойти к вопросу, поэтому давайте рассмотрим достоинства и недостатки ВТН.

Тепловые насосы типа «вода – вода»

При соседстве с домом реки или пруда можно использовать тепловой насос, работающий по схеме «вода – вода». Для этого из водоема отбирается мощным насосом вода, которая прокачивается через первичный теплообменник теплового насоса, отдавая свою тепловую энергию фреону, и сбрасывается обратно в водоем.

Тепловой насос типа вода — вода наиболее экономичный. Однако, из-за загрязненности используемой воды необходимо предпринимать дополнительные меры для ее предварительной очистки перед подачей в тепловой насос.

Пример схемы обвязки теплового насоса вода — вода:

1. Теплообменник для пассивного охлаждения
2. Расширительный бак внешнего контура теплового насоса
3. Коллектор потолочного охлаждения
4. Расширительный бак системы отопления
5. Группа безопасности котла (теплового насоса)
6. Расширительный бак для ГВС
7. Резервный котел (высокотемпературный) с насосом и группой безопасности
8. Узел подмеса системы отопления
9. Термостатический клапан радиатора отопления
10. Буфер (тепловой аккумулятор)
11. Основной насос системы отопления
12. Тепловой насос вода-вода со встроенными циркуляционными насосами
13. Бойлер косвенного нагрева для ГВС
14. Насос рециркуляции ГВС
15. Коллектор водоснабжения
16. Коллектор теплых полов
17. Коллектор радиаторов

Подведем итог. Первоначальные затраты на систему отопления с тепловым насосом и ее обустройство достаточно высоки. Но, с учетом низких расходов на отопление, со временем можно покрыть первоначальные вложения и продолжить использование альтернативных источников для обогрева дома.

Виды конструкций тепловых насосов

Тип ТН принято обозначать словосочетанием, указывающим на среду-источник и теплоноситель системы отопления.

Существуют следующие разновидности:

• ТН «воздух — воздух»;
• ТН «воздух — вода»;
• ТН «грунт — вода»;
• ТН «вода — вода».

Самый первый вариант – это обычная сплит-система, работающая в режиме обогрева. Испаритель монтируется на улице, а внутри дома устанавливается блок с конденсатором. Последний обдувается вентилятором, благодаря чему в помещение подается теплая воздушная масса.

Если такую систему оснастить специальным теплообменником с патрубками, получится ТН типа «воздух — вода». Он подключается к водяной системе отопления.

Испаритель ТН типа «воздух — воздух» или «воздух — вода» можно разместить не на улице, а в канале вытяжной вентиляции (она должна быть принудительной). В этом случае эффективность ТН будет увеличена в несколько раз.

Теплонасосы типа «вода — вода» и «грунт – вода» для отбора тепла используют так называемый наружный теплообменник или, как его еще называют, коллектор.

Принципиальная схема работы теплового насоса

Это длинная закольцованная труба, как правило, пластиковая, по которой циркулирует жидкая среда, омывающая испаритель. Обе разновидности ТН представляют собой одно и то же устройство: в одном случае коллектор погружается на дно поверхностного водоема, а во втором – в грунт. Конденсатор такого ТН расположен в теплообменнике, подключаемом к системе водяного отопления.

Подключение ТН по схеме «вода — вода» является гораздо менее трудоемким, чем «грунт — вода», поскольку отпадает необходимость в проведении земляных работ. На дно водоема труба укладывается в виде спирали. Разумеется, для данной схемы подойдет только такой водоем, который зимой не промерзает до дна.
