Как обстоят дела в Европе

Почему же, путешествия по Западной Европе, мы видим (хотя, не так уж и часто) гелиоколлекторы на крышах домов? Причин тому несколько: дороговизна традиционных видов топлива, мягкий климат, большее количество солнечных дней. Не случайно в пасмурной Британии солнечное отопление так же мало распространено, как и у нас. И, главное, в тех странах, где система солнечного отопления — практическая реальность, действуют программы поддержки, до половины стоимости оборудования оплачивает государство. Положа руку на сердце, солнечные коллекторы малопригодны для отопления, в основном их используют для приготовления горячей воды, в солнечную погоду летом реально полностью обеспечивать нужды ГВС. Кстати, в основном на крышах домов можно увидеть солнечные панели, вырабатывающие электричество. Электроэнергию производить выгоднее, а неравномерность генерации — не проблема, ведь в любое время суток центральные энергосети покупают электроэнергию, полученную в частном доме. Причём, оплата идёт по повышенному тарифу. Опять-таки, оборудование почти не требует обслуживания и ремонта. Сегодня можно смело утверждать, что в глобальном масштабе у гелиоэнергетики, хоть она пока и не конкурент традиционной — большое будущее. А вот насчёт перспектив солнечного отопления ситуация неясна. Существующие системы уже исчерпали свой потенциал, новых подходов пока не видно, а стоимость традиционного топлива падает, что снижает привлекательность солярных систем обогрева.

«Солнечные крыши» Баварии. Все панели, которые мы видим на фото — электрические, солнечное отопление рациональные немцы не считают особо выгодным даже при условии, что государство берёт на себя половину расходов по установке гелиосистем

Тем читателям, кого тема использования энергии солнца для жизнеобеспечения дома живо заинтересовала, рекомендуем критически воспринимать рекламные материалы и обращаться к профессионалам-практикам, желательно имеющими опыт установки и эксплуатации гелиоустановок.

Применение солнечных коллекторов

Устройство, преобразующее энергию солнечного света в тепловую энергию, называют солнечным коллекторам. Солнечный коллектор может применяться как в отопительной системе здания, так и в системе горячего водоснабжения. Согласно расчетным данным, применение данных устройств в системах теплофикации зданий и сооружений дает в среднем от 30% до 60% экономии энергоносителей (газ, электричество) ежегодно, а значит, удешевляет эксплуатацию здания. Расчетная самоокупаемость систем, использующих солнечную энергию, составляет в среднем от двух до пяти лет, в зависимости от цен на энергоносители.

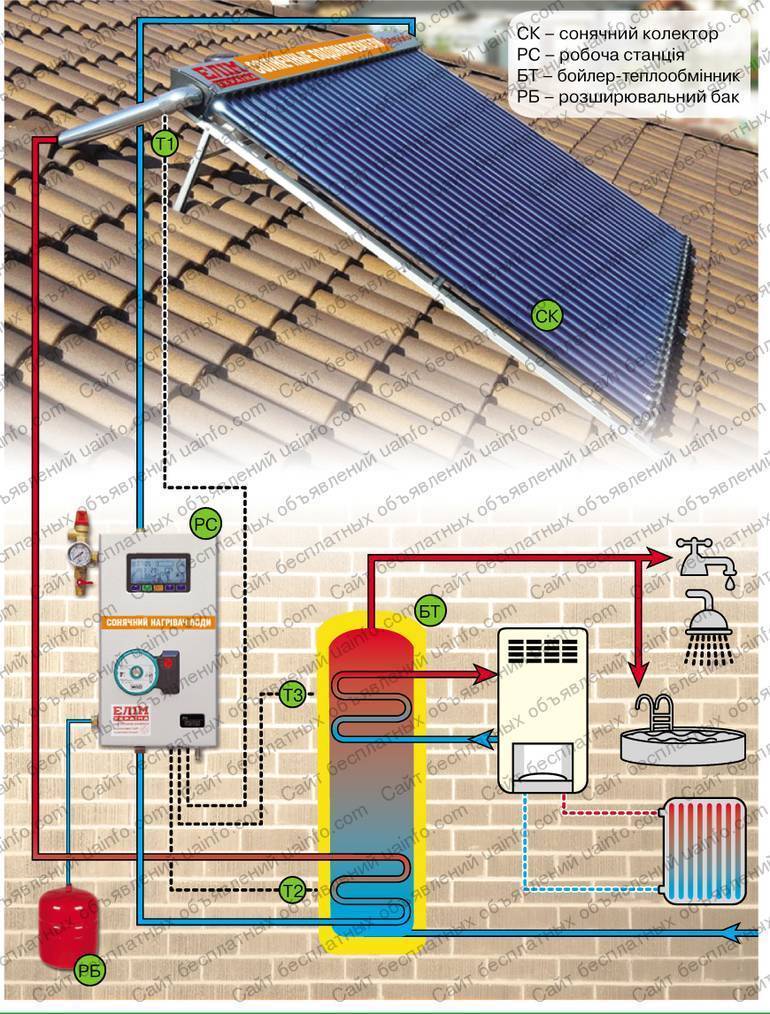

Солнечный коллектор для отопления дома включается в систему теплоснабжения, являясь, по сути, подогревающим теплоноситель элементом, в то время как основные источники теплофикации (газовые или электрические котлы) круглосуточно поддерживают температуру подогретого солнечным коллектором теплоносителя на уровне, необходимом по технологическим или санитарным условиям.КПД систем альтернативного теплоснабжения выше в регионах с высокой солнечной активностью и в светлое время суток. Карта суммарной годовой солнечной радиации приведена на рисунке ниже.

Плюсы и минусы

Как у любого технического устройства, так и у солнечного коллектора, есть свои плюсы и минусы, как по возможности использования и эксплуатации, так и по иным параметрам и показателям. В зависимости от конструкции устройства, плюсы и минусы, разнятся, поэтому необходимо их рассмотреть в отдельности друг от друга.

Плоские солнечные коллекторы.

Достоинства использования:

При использовании в южных регионах с теплым климатом, наилучшие показатели в соотношении цена – производительность;
При осадках в виде снега, имеют способность к самоочищению;
Обладают высоким КПД, при использовании в летний период;
Относительно низкая стоимость, в сравнении с аналогами другой конструкции.

Недостатками являются:

Значительные тепловые потери, вызванные конструктивными особенностями устройства;
Низкий КПД при работе в осенне-весенний период;
Сложность транспортировки и монтажа готовых изделий;
Высокая парусность конструкции, создает опасность повреждения ее элементов, в процессе эксплуатации;
Сложность и трудозатратность выполнения ремонтных работ.

Вакуумные солнечные коллекторы.

Достоинства использования:

При использовании в регионах с холодным и умеренным климатом, наилучшие показатели в соотношении цена – производительность;
Незначительные тепловые потери, в процессе эксплуатации, в сравнении с аналогами другой конструкции;
Способность работать при низких и отрицательных температурах окружающего воздуха;
Способность работать при низкой солнечной активности в утренние и вечерние часы, а также при отсутствии прямых солнечных лучей (пасмурная погода);
Легкий и удобный монтаж, транспортабельность конструкций;
Надежность в процессе эксплуатации.

Недостатками являются:

Относительно высокая стоимость;
Жесткие требования к монтажу, определяющие расположение коллектора в пространстве по отношению к поверхности земли.

Трубчатые солнечные коллекторы

Трубчатые солнечные коллекторы собираются из отдельных трубок, по которым курсирует вода, газ или пар. Это одна из разновидностей гелиосистем открытого типа. Однако теплоноситель уже намного лучше защищен от внешнего негатива. Особенно в вакуумных установках, устроенных по принципу термосов.

Каждая трубка подключается к системе отдельно, параллельно друг другу. При выходе из строя одной трубки ее легко поменять на новую. Вся конструкция может собираться непосредственно на кровле здания, что значительно облегчает монтаж.

Веский плюс трубчатых солнечных коллекторов заключается в цилиндрической форме основных элементов, благодаря которым солнечное излучение улавливается круглый световой день без применения дорогостоящих систем слежения за передвижением светила.

По конструкции трубок различают перьевые и коаксиальные солнечные коллекторы.

Коаксиальная трубка представляет собой сосуд Дьаюра или всем знакомый термос. Изготовлены из двух колб между которыми откачан воздух. На внутреннюю поверхность внутренней колбы нанесено высокоселективное покрытие эффективно поглощающее солнечную энергию.

Тепловая энергия от внутреннего селективного слоя передается тепловой трубке или внутреннему теплообменнику из алюминиевых пластин. На этом этапе происходят нежелательные теплопотери.

Перьевая трубка представляет собой стеклянный цилиндр со вставленным внутрь перьевым абсорбером.

Для хорошей теплоизоляции из трубки откачан воздух. Передача тепла от абсорбера происходит без потерь, поэтому КПД перьевых трубок выше.

Термотрубка представляет собой запаянную емкость с легкоиспаряющейся жидкостью.

Внутри термотрубки находится легкоиспаряющаяся жидкость, которая воспринимает тепло от внутренней стенки колбы или от перьевого абсорбера. Под действием температуры жидкость закипает и в виде пара поднимается вверх. После того как тепло отдано теплоносителю отопления или горячего водоснабжения, пар конденсируется в жидкость и стекает вниз.

В качестве легкоиспаряющейся жидкости часто применяется вода при низком давлении.

В прямоточной системе используется U-образная трубка, по которой циркулирует вода или теплоноситель системы отопления.

Одна половина U-образной трубки предназначена для холодного теплоносителя, вторая отводит нагретый. При нагреве теплоноситель расширяется и поступает в накопительный бак, обеспечивая естественную циркуляцию. Как и в случае систем с термотрубкой, минимальный угол наклона должен составлять не менее 20?.

Прямоточные системы более эффективны так как сразу нагревают теплоноситель.

Если системы солнечных коллекторов запланированы к использованию круглый год, то в них закачивается специальные антифризы.

Плюсы и недостатки трубчатых коллекторов

Применение трубчатых солнечных коллекторов имеет ряд достоинств и недостатков. Конструкция трубчатого солнечного коллектора состоит из одинаковых элементов, которые относительно легко заменить.

Достоинства:

низкие теплопотери;
способность работать при температуре до -30?С;
эффективная производительность в течение всего светового дня;
хорошая работоспособность в областях с умеренным и холодным климатом;
низкая парусность, обоснованная способностью трубчатых систем пропускать сквозь себя воздушные массы;
возможность производства высокой температуры теплоносителя.

Конструктивно трубчатая конструкция имеет ограниченную апертурную поверхность. Обладает следующими недостатками:

не способна к самоочистке от снега, льда, инея;
высокая стоимость.

Несмотря на первоначально высокую стоимость, трубчатые коллекторы быстрее окупаются. Имеют большой срок эксплуатации.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Виды отопления с использованием альтернативных источников

Самый простой способ преобразования энергии светила в тепло – это использование солнечных батарей для отопления дома. Они все чаще используются в качестве дополнительных источников энергии. Но что же представляют собой эти устройства и действительно ли они эффективны?

Смотрим видео, виды и их особенности работы:

https://youtube.com/watch?v=JJdGio2dbag

Задача, установленного на крыше коллектора солнечного системы отопления для дома впитать как можно больше солнечного излучения, преобразовав его затем в так необходимую человеку энергию. Но при этом следует учитывать, что оно может быть превращено как в тепловую, так и электрическую энергию. Для получения тепла и подогрева воды используют солнечные системы отопления. Для получения электрического тока используют специальные батареи. Они аккумулируют энергию в дневное время суток и отдают ее ночью. Однако сегодня существуют и комбинированные системы. В них солнечные панели вырабатывают одновременно тепло и электричество.

Что касается солнечных водонагревателей для отопления дома, то они представлены на рынке широкой линейкой. Причем модели могут иметь различное назначение, дизайн, принцип работы, габариты.

Различные варианты

Например, по внешнему виду и конструкции системы отопления частного дома подразделяются на:

Плоские;
Трубчатые вакуумные.

По назначению они классифицируются на используемые для:

Системы отопления и ГВС;
Для нагрева воды в бассейне.

Есть отличия и принципе работы. Солнечное отопление с применением коллекторов является идеальным выбором для дачных домиков, так как не требуют подключения к электросети. Модели с принудительной циркуляцией подключают к общей системе отопления, в них циркуляция теплоносителя осуществляется при помощи насоса.

Смотрим видео, сравниваем плоский и трубчатый коллектор:

Не все коллекторы пригодны для солнечного отопления загородного дома. Согласно этому критерию они делятся на:

Сезонные;
Круглогодичные.

Первые применяются для отопления дачных строений, вторые в частных домовладениях.

Выбираем солнечный коллектор

Конструкция солнечного коллектора

Для эффективной работы отопления с помощью солнечной энергии рекомендуется установка коллекторов. Они представляют собой систему трубопроводов, по которым протекает теплоноситель. Для защиты и лучшего фокусирования солнечной энергии конструкция защищена прозрачной стеклянной панелью.

Для повышения эффективной работы оборудования в нем можно использовать различные типы теплоносителя, которые не изменят своих свойств под воздействием отрицательных температур

Это важно для регионов с холодной зимой. Кроме этого необходимо тщательно проанализировать предложения на рынке и выбрать оптимальную конструкцию

В настоящее время производители предлагают несколько способов организации отопления частного дома солнечными коллекторами:

Вакуумные коллектора. Оптимальный вариант для организации пассивной системы солнечного отопления. Характеризуются практически полным отсутствием тепловых потерь;
Плоские коллектора. Экономный вариант солнечного отопления. Представляют собой систему труб, защищенных прозрачным материалом. Чаще всего используются для горячего водоснабжения в летний период. Применение для комбинированного солнечного отопления требует учета графика температур в зимний период и тщательный выбор теплоносителя.

Выбор во многом определяется предварительными расчетами – требуемой мощности и периодичностью работы теплоснабжения. В качестве эконом варианта можно рассматривать возможность самостоятельного изготовления плоских коллекторов для отопления солнечной энергией своими руками.

Вакуумные коллекторы для отопления

Конструкция вакуумного солнечного коллектора

Одной из проблем эксплуатации солнечных радиаторов для отопления дома являются большие тепловые потери. Они обусловлены особенностями эксплуатации – панель должна находиться вне отапливаемого помещения для поглощения солнечной энергии. Для решения этого вопроса был разработан вакуумный солнечный коллектор для системы отопления.

Конструкция вакуумных коллекторов состоит из внешнего корпуса и внутренней системы стеклянных труб. Для лучшей изоляции трубопроводы отделены от внешней среды вакуумной прослойкой с разряженным воздухом. Фактически вся установка представляет собой большой прозрачный термос.

Специфика вакуумного солнечного коллектора в системе отопления заключается в следующем:

Использование в качестве теплоносителя специальной жидкости с низким порогом закипания. При этом происходит более эффективная передача тепловой энергии через теплообменник основному теплоносителю отопления – воде;
Нанесение на внутреннюю поверхность специального покрытия, увеличивающего поглощательную способность тепловой солнечной энергии;
Независимость работы от внешней температуры воздуха.

Для нормального функционирования системы потребуется обеспечить надежную теплоизоляцию теплообменника. Также следует утеплить трубопровод в местах прохождения через неотапливаемые помещения – чердак, кровельный пирог. Для расчета солнечного коллектора для отопления можно применять стандартные схемы. Но нужно учитывать, что его работа будет неэффективной при снижении температуры теплоносителя в контуре до +22°С.

Плоские солнечные коллекторы для отопления

Плоский солнечный коллектор

Для создания солнечной системы отопления частного дома с минимальными затратами чаще всего устанавливают плоские коллектора. Они отличаются от вакуумных упрощенной конструкцией. Однако при этом увеличиваются требования к их эксплуатации.

Плоский коллектор также имеет внутреннюю систему трубопроводов. Однако она изготавливается из медных или полимерных труб. Для защиты используется поликарбонат или каленое стекло. Внутренняя поверхность изолируется утеплителем – минеральной ватой или пенопластом. Под воздействием солнечных лучей происходит нагрев трубок и как следствие – повышение температуры теплоносителя.

Для плоского солнечного коллектора в системе отопления существуют жесткие эксплуатационные ограничения:

В качестве теплоносителя можно использовать только антифриз. В противном случае произойдет замерзание воды и разрушение трубопровода;
Для лучшей циркуляции при передаче тепла необходим монтаж насоса;
При температуре ниже -10°С эффективность работы системы сильно падает.

Из-за последнего фактора не рекомендуется организация теплоснабжение дома солнечной энергией с помощью плоских коллекторов в регионах с низкими температурами в зимний период. Поэтому чаще всего делают плоский солнечный коллектор для отопления своими руками для горячего водоснабжения летом, весной или осенью.
