Схема водяного отопления частного дома с насосом

Классификация водяных отопительных систем по принципу работы

По принципу работы отопление имеет естественную и принудительную циркуляцию теплоносителя.

С естественной циркуляцией

Используют для обогрева небольшого дома. Теплоноситель перемещается по трубам благодаря естественной конвекции.

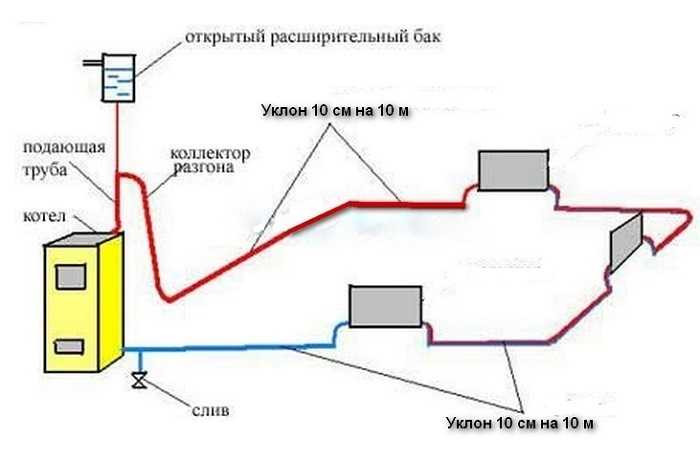

Фото 1. Схема водяной отопительной системы с естественной циркуляцией. Трубы необходимо устанавливать под небольшим уклоном.

По законам физики тёплая жидкость поднимается вверх. Вода, нагреваясь в котле, поднимается, после чего спускается по трубам к последнему радиатору в системе. Остывая, вода поступает в трубу обратки и возвращается в котёл.

Использование систем, работающих с помощью естественной циркуляции, требует создание уклона — это упрощает перемещение теплоносителя. Длина горизонтальной трубы не может превышать 30 метров — расстояние от крайнего в системе радиатора до котла.

Такие системы привлекают своей дешевизной, не требуется покупать дополнительное оборудование, практически не издают шума, когда работают. Минус в том, что трубы нужны большого диаметра и укладываться максимально ровно (в них почти нет давления теплоносителя). Невозможно обогреть большое здание.

Схема с принудительной циркуляцией

Схема с использованием насоса сложнее. Здесь, кроме батарей отопления, устанавливают циркуляционный насос, перемещающий теплоноситель по отопительной системе. В ней давление выше, поэтому:

Можно укладывать трубы с изгибами.
Проще обогреть большие здания (даже в несколько этажей).
Подойдут трубы малого диаметра.

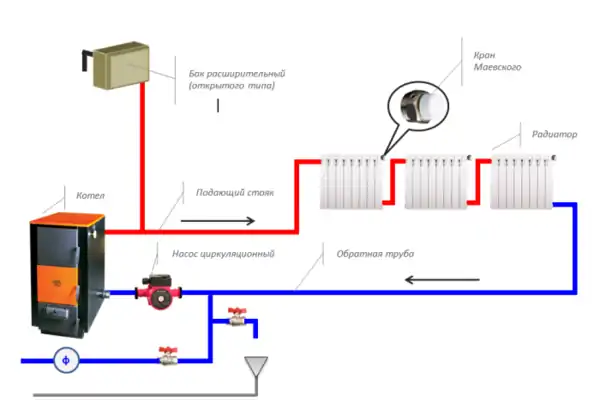

Фото 2. Схема системы отопления с принудительной циркуляцией. Для перемещения теплоносителя по трубам используется насос.

Нередко эти системы делаются замкнутыми, что избавляет от попадания воздуха в отопительные приборы и теплоноситель — наличие кислорода приводит к коррозии металла. В такой системе необходимы закрытые расширительные бачки, которые дополняют предохранительными клапанами и устройствами для сброса воздуха. Они обогреют дом любого размера и более надёжны в работе.

Способы монтажа

Для маленького дома, состоящего из 2—3 комнат, используют однотрубную систему. Теплоноситель перемещается последовательно по всем батареям, доходит до последней точки и возвращается по обратной трубе назад в котёл. Батареи подключаются снизу. Минус в том, что дальние комнаты прогреваются хуже, так как в них поступает уже слегка остывший теплоноситель.

Более совершенны двухтрубные системы — к дальнему радиатору укладывается труба, и от неё делают отводы к остальным радиаторам. Теплоноситель на выходе из радиаторов поступает в обратную трубу и перемещается в котёл. Эта схема равномерно прогревает все помещения и позволяет отключить ненужные радиаторы, но основной минус — сложность монтажа.

Коллекторное отопление

Основной минус одно- и двухтрубной системы — быстрое охлаждение теплоносителя, у коллекторной системы подключения этого недостатка нет.

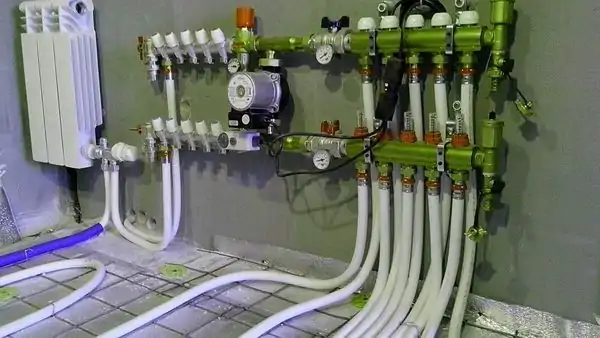

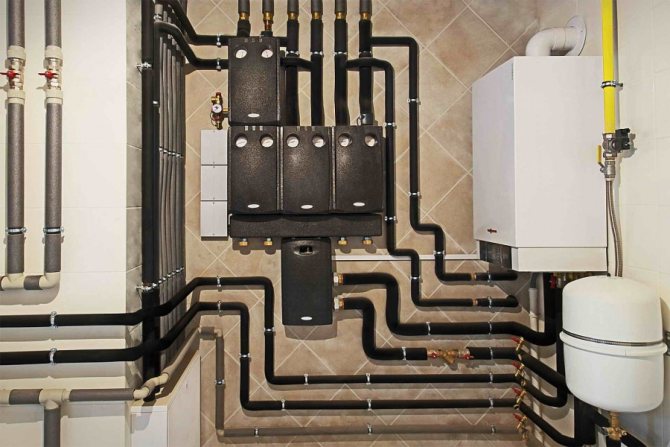

Фото 3. Система водяного коллекторного отопления. Используется специальный распределительный узел.

Главным элементом и основой коллекторного отопления является особый распределительный узел, называемый в народе гребёнка. Специальная сантехническая арматура, необходимая для распределения теплоносителя по отдельным магистралям и независимым кольцам, циркуляционный насос, приборы, обеспечивающие безопасность и расширительный бак.

Коллекторный узел для двухтрубной системы отопления состоит из 2 частей:

Входной — его подключают к нагревательному устройству, где он принимает и распределяет по контурам горячий теплоноситель.
Выходной — подключают к обратным трубам контуров, необходим для сбора охлаждённого теплоносителя и подачи его в котёл.

Основное отличие коллекторной системы — любая батарея в доме подключена независимо, что позволяет регулировать температуру каждой или отключить её. Иногда используют смешанную разводку: к коллектору подключают независимо несколько контуров, но внутри контура батареи подключены последовательно.

Теплоноситель доставляет до батарей тепло с минимальными потерями, КПД этой системы увеличивается, что позволяет использовать котёл меньшей мощности и тратить меньше топлива.

Но и коллекторная система обогрева не лишена недостатков, к ним относится:

Расход трубы. Потребуется потратить в 2—3 раза больше трубы, чем при последовательном подключении батарей.
Необходимость установки циркуляционных насосов. Требует повышенного давления в системе.
Энергозависимость. Не стоит использовать там, где возможны перебои электроснабжения.

Система отопления своими руками

Выполнить расчёт контура отопления частного дома без оценки теплопотерь окружающих конструкций невозможно.

В России, как правило, долгие холодные зимы, здания теряют тепло из-за перепадов температур внутри и снаружи помещений. Чем больше площадь дома, ограждающих и сквозных конструкций (кровля, окна, двери), тем большее значение теплопотерь выходит. Существенное влияние оказывает материал и толщина стен, наличие или отсутствие теплоизоляции.

Например, стены из дерева и газобетона обладают намного меньшим показателем теплопроводности, чем кирпич. Материалы с максимальными показателями теплового сопротивления используются в качестве изоляции (минеральная вата, пенополистерол).

Перед созданием отопительной системы дома, нужно тщательно продумать все организационные и технические моменты, чтобы сразу после постройки «коробки», приступить к финальной фазе строительства, а не откладывать на долгие месяцы долгожданное заселение.

Отопление в частном доме базируется на «трех слонах»:

нагревательный элемент (котел);
система труб;
радиаторы.

Какой котел лучше выбрать для дома?

Котлы отопления являются главным компонентом всей системы. Именно они будут обеспечивать тепло вашего дома, поэтому к их выбору нужно относиться особенно внимательно. По типу питания их подразделяют на:

электрические;
твердотопливные;
жидкотопливные;
газовые.

Каждый из них имеет ряд существенных преимуществ и недостатков.

Электрические котлы не завоевали большой популярности, в первую очередь из-за достаточно большой стоимости и дороговизне в обслуживании. Тарифы на электроэнергию оставляют желать лучшего, есть вероятность разрыва линий электропередач, в результате которого ваш дом может остаться без отопления.
Твердотопливныекотлы часто используются в глухих деревнях и поселках, где нет централизованных коммуникационных сетей. Они нагревают воду за счет дров, брикетов и угля. Важным недостатком является необходимость постоянного контроля горючего, в случае, если топливо прогорит, и вы не успеете пополнить запасы, дом перестанет отапливаться. В современных моделях эта проблема решена, за счет автоматического податчика, но цена таких устройств неимоверно высокая.
Жидкотопливные котлы, в подавляющем большинстве случаев, работают на дизельном топливе. Они обладают отличной производительностью из-за высокого КПД горючего, но большая цена на сырье и потребность резервуаров с дизелем, ограничивает многих покупателей.
Самым оптимальным решением для загородного дома являются газовые котлы. Из-за небольшого размера, низкой цены на газ и высокой теплоотдачи они завоевали доверие большей части населения.

Как выбрать трубы для отопления?

Магистрали отопления снабжают все обогревательные устройства в доме. В зависимости от материала изготовления, они подразделяются на:

металлические;
металлопластиковые;
пластиковые.

Трубы из металла наиболее сложные в монтаже (из-за необходимости сварки швов), подвержены коррозии, обладают большим весом и дорого стоят. Преимуществами является высокая прочность, устойчивость к перепадам температур и способность выдерживать большие давления. Они используются в многоквартирных домах, в частном строительстве применять их нецелесообразно.

Полимерные трубы из металлопластика и полипропилена очень схожи по своим параметрам. Легкость материала, пластичность, отсутствие коррозии, подавление шумов и, конечно же, низкая цена. Единственным отличием первых, является наличие алюминиевой прослойки между двумя слоями пластика, из-за которого увеличивается показатель теплопроводности. Поэтому трубы из металлопластика применяются для отопления, а пластиковые для водоснабжения.

Водяное отопление частного дома: схемы монтажа своими руками

Качественная отопительная система — один из самых важных факторов комфортного жизнеобеспечения в домах. Сложно представить себе жильё, в котором отсутствуют обогревательные приборы. Ещё не так давно большинство жителей нашей страны использовали для обогрева домов дровяные печи. Естественно, что в наше время постоянного прогресса такая система стала неактуальной и её всё чаще заменяют более современным водяным отоплением, работающим на газе.

Водяное отопление в частном доме основано на принципе циркуляции теплоносителя по трубопроводу и отопительным радиаторам. При этом движение воды происходит от основного обогревательного элемента — котла по всем узлам системы, после чего остывший теплоноситель возвращается обратно в отопительный прибор для повторного нагрева. При этом схема обвязки отопления не так уж и сложна и поэтому под силу для самостоятельного воплощения. Но перед этим нужно ознакомиться с особенностями проведения монтажных работ.

Что представляет собой закрытая система отопления?

Важная особенность такой системы – отсутствие контакта с наружным воздухом и наличие небольшого избыточного давления. Как правило, схема работает при искусственном побуждении циркуляции теплоносителя с помощью насоса. Это позволяет не беспокоиться о соблюдении больших уклонов магистралей, а также принимать меньшие диаметры труб и прокладывать их наиболее удобным способом.

Как правило, гравитационная система отопления с естественной циркуляцией теплоносителя делается с открытым расширительным баком, устанавливаемым в самой высокой точке. Закрытая же система традиционно снабжается циркуляционным насосом, что повышает эффективность ее работы и снижает материалоемкость.

Благодаря своим особенностям, системы закрытого типа обладают массой преимуществ:

теплоноситель, находящийся под давлением, нагревается быстрее; вероятность завоздушивания сети трубопроводов и радиаторов очень низка; теплоноситель не насыщается кислородом и не испаряется в атмосферу, что очень важно при заполнении системы антифризом; установка расширительного бака в закрытой системе отопления производится на обратном трубопроводе возле котла, что очень удобно в плане обслуживания; нет нужды использовать трубопроводы больших диаметров и прокладывать их на виду, в этом отношении закрытая система с принудительной циркуляцией – оптимальный выбор для частного дома

Существенный недостаток лишь один — зависимость от надежности электроснабжения, закрытая система отопления без насоса, питающегося от электросети, работать не будет. К счастью, циркуляционные агрегаты для индивидуальных систем имеют небольшую потребляемую мощность, а потому на время отключения электричества смогут функционировать от блока бесперебойного питания достаточно долгое время.

Некоторые специалисты утверждают, что решить проблему отключения электроэнергии поможет закрытая система с естественной циркуляцией. Напомним, что в этом случае движение теплоносителя происходит за счет разницы плотности и массы горячей и охлажденной воды. Первая, нагреваясь в котле, как более легкая вытесняется вверх идущим от радиаторов остывшим теплоносителем, имеющим большую массу.

Несмотря на то что давление в закрытой системе отопления (1.5—2 Бар) не препятствует гравитационному движению потоков горячей и холодной воды, эффективность ее работы весьма сомнительна. Дело в том, что разница конвективных сил и так невелика, а тут еще нужно преодолевать сопротивление мембраны бака, растягивающейся при расширении воды. Чтобы не связываться с этими скользкими моментами, на закрытую систему лучше всегда ставить насос. Если есть необходимость смонтировать самотечную схему, то надо ее делать открытой.

Схема «Ленинградка»

«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома. Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах необходимо применять принудительную подачу теплоносителя.

Достоинствами этой схемы являются:

экономный расход материалов;
легкий монтаж;
длительная надёжная эксплуатация;
возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.

Ленинградка» не лишена существенных недостатков:

невозможность поддерживать одинаковый температурный режим во всех помещениях;
горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.

Нагревательные котлы

В зависимости от используемого топлива они бывают:

газовыми;
жидкотопливными;
электрическими;
твердотопливными;
комбинированными.

Каждому виду отопительных агрегатов присущи преимущества и недостатки.

Газовые котлы относятся к востребованным нагревательным приборам. При наличии в непосредственной близости от дома магистрального газопровода, владельцы частных домов отдают предпочтение данному виду топлива для обогрева.

Преимущества газовых агрегатов:

доступная для потребителей стоимость топлива;
высокий КПД (около 92%);
легкость в эксплуатации, поскольку основная часть газовых моделей котлов автоматизирована. Это означает, что жильцы могут собственноручно выставлять нужный температурный режим и дальше не наблюдать за рабочим процессом и даже управлять агрегатом на расстоянии;
благодаря наличию автоматического управления газовые приборы весьма экономичны;
котлы имеют широкий выбор конструкционных решений – одноконтурные модели предназначены для обогрева дома, а двухконтурные приборы обеспечат не только теплоснабжение, но и горячее водоснабжение;
в продаже вниманию потребителей предлагаются напольные и настенные агрегаты, что позволяет их устанавливать в наиболее удобном месте.

Недостатки газовых котлов:

необходимость подвода газовой трубы к домовладению;
получение в соответствующих инстанциях разрешительной документации на эксплуатацию газового оборудования.

высокий КПД;
несложное управление – многие модели снабжены автоматизированным управлением;
путем смены горелки котел можно перестроить на использование природного газа.

высокая стоимость жидкого топлива по сравнению с другими видами;
дороговизна котла и горелки;
в процессе работы агрегат шумит;
необходимость обеспечивать постоянное наличие жидкого топлива в специальной емкости, находящейся в месте, приспособленном для этого;
загрязнение котла в результате сжигания солярки (прочитайте: «Отопительные котлы на солярке — характеристика «);
топливо отечественного производства часто приходится подвергать очистке от примеси смол, воды, песка и прочих нежелательных компонентов;
наличие в солярке серы приводит к ускорению коррозийных процессов в котле, дымоходе и в целом во всем оборудовании.

Электрические котлы позволяют сделать комбинированные системы отопления частного дома с использованием электроэнергии. Если в населенном пункте отсутствует газоснабжение, и финансовое положение позволяет оплачивать немаленькие счета за электричество, то можно отдать предпочтение такому типу теплогенераторов.

Наиболее популярны два вида электрических котлов:

устройства с прямым нагревом (укомплектованы ТЭНами);
электродные приборы (в жидкий теплоноситель подается электрический разряд, который его нагревает).

отсутствие необходимости обустройства дымохода;
экологичность и безопасность;
бесшумная работа;
доступная стоимость;
компактность;
наличие автоматизированного управления;
благодаря широкому выбору моделей потребители могут подобрать прибор в соответствии с интерьером дома.

Недостатки:

большое потребление электрической мощности;
для мощных котлов нужно получить разрешение в соответствующих инстанциях;
ежемесячная оплата довольно приличной суммы, если агрегат используется в качестве основного источника тепла.

Комбинированные системы отопления, детальное видео:

Твердотопливные котлы работают на разных видах топлива. Схема комбинированной системы отопления обычно предусматривает их установку в тех населенных пунктах, где не проведен газ и наблюдаются постоянные скачки напряжения в электросетях.

Преимущества твердотопливных агрегатов:

доступная цена;
возможность использовать разное твердое топливо – уголь, дрова, пеллеты, отходы древесины и т.д.;
экономичность;
невысокая стоимость топлива;
наличие моделей с встроенным автоматизированным управлением, что значительно упрощает процесс эксплуатации.

вредные для здоровья угарные газы, попадающие в атмосферу;
ручная загрузка топлива в топку;
необходимость чистить дымоход и топку от сажи несколько раз в месяц;
требуется регулярное пополнение запасов топлива;
отсутствие возможности регулировать температуру в неавтоматизированном котле.

Комбинированные котлы являются универсальным вариантом теплоснабжения, поскольку в них имеется две грелки и более, позволяющих использовать разные виды топлива. Схемы комбинированного отопления могут быть самыми разными.

Основные их подгруппы:

Выбор отопительного комбинированного котла должен учитывать все моменты, связанные с теплоснабжением дома.

Особенности применения системы с водой в качестве отопления в квартире

Можно включить обогрев жилища в любое время, а не только в течение отопительного сезона.
Поддерживается комфортная температура в комнатах, что сложно при использовании центрального отопления.
Отопление несложно настроить индивидуально, к примеру, нет, смыла включать котёл на полную мощность, если жильцы уехали на время.
Плата за центральное отопление взымается и летом, при автономном обогреве, платить придётся только по счётчику (электрическому или газовому).

Минусы:

Работы необходимо выполнять в соответствии с законом, самовольная реконструкция, не избавит от коммунальных платежей и грозит административным штрафом.
Потребуется найти место с хорошей вентиляцией для установки оборудования.
Монтаж системы должны выполнять профессионалы.
Расходы на оформление документов, и на покупку элементов автономного отопления.
Вся ответственность, ложится на хозяина жилья. Работу оборудования будут контролировать профильные организации.

Преимущества и недостатки однотрубной системы отопления частного дома

Однотрубная система отопления с горизонтальной проточной системой: 1 — котел; 2 — главный стояк; 3 — расширительный бак; 4 — расширительная труба; 5 — насос.

Среди основных преимуществ такой системы отопления дома можно выделить следующее:

невысокая себестоимость элементов системы и ее монтажа (труб нужно гораздо меньше, чем при других популярных схемах);
возможность прокладки отопления в труднодоступных местах, например под дверными проемами;
высокие декоративные характеристики и эстетические качества благодаря минимальному использованию труб;
минимальная трудоемкость работ по устройству системы;
возможность устройства прямоточной отопительной системы.

Среди недостатков классической однотрубной системы отопления дома отмечают следующие моменты:

невозможность замены вышедших из строя элементов системы без ее полного отключения;
дисбаланс отопительной системы (самая ближняя батарея к котлу — самая горячая, а самая последняя прогревается меньше всего, раньше использовалась схема: чем дальше батарея от котла, тем больше у нее секций).

Современные однотрубные системы отопления при условии их правильного монтажа лишены данных недостатков.

Способы устройства двухтрубной системе

В интерьере современного частного дома очень часто можно увидеть камин или печь, но чаще всего они являются элементами общего стиля помещения. В этом случае за тепло в доме отвечает одноконтурный или двухконтурный котел. Причем первый вариант используется только для обогрева комнат, котел второго типа параллельно служит для подачи тепла и подогрева воды.

Обустройство отопительной системы в частном доме может выполняться с использованием однотрубной и двухтрубной схемы разводки от котла отопления. Прежде чем выбрать один из вариантов, следует подробнее изучить особенности и характеристики каждого типа, а также выявить их положительные стороны и недостатки.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.

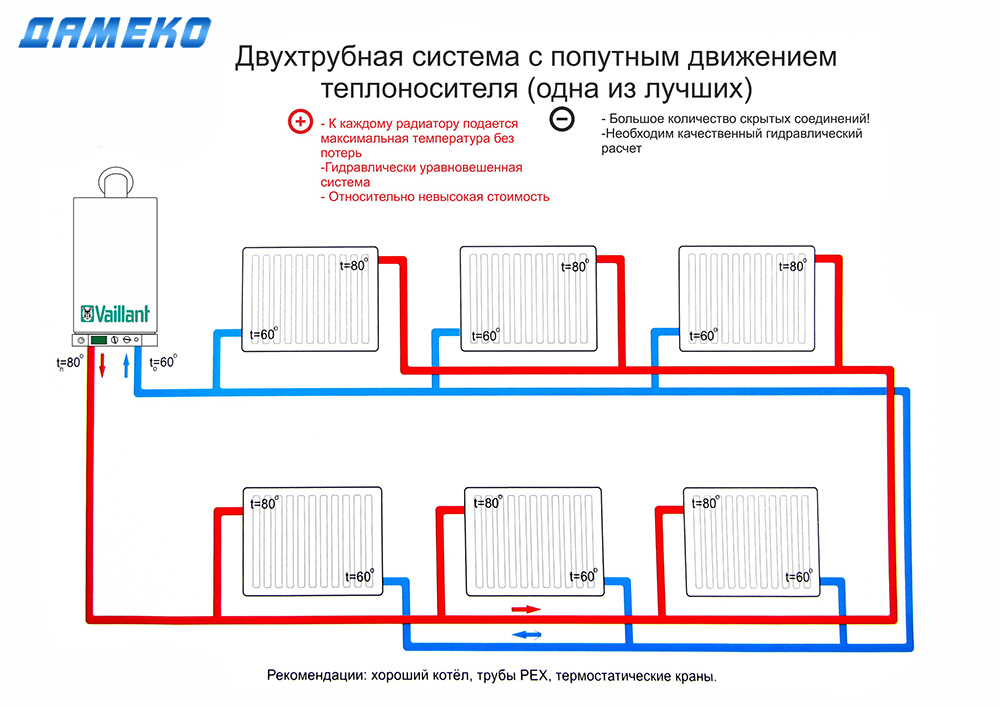

Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей

Типы схем водяного отопления

По тому, как отопительные приборы подключают к трубам, различают два способа:

Однотрубный. Радиаторы подсоединяют один за другим последовательно.

Горячая вода последовательно проходит каждый отопительный прибор и от последнего уходит напрямую к котлу. Такая водяная система при меньшем количестве трубопроводов пользуется популярностью – быстротой в монтаже. Но надо учесть, что нагрев последнего радиатора в цепочке значительно снижается за счет большой теплопотери носителя тепла (воды).

Двухтрубный. Более сложный способ организации теплоснабжения водяных отопительных приборов, но и более продуктивный. Благодаря тому, что подвод труб с горячей и холодной водой к каждому радиатору раздельный, теплопотери носителя значительно ниже.

Также добавляется возможность монтажа «теплого пола».

Замкнутая система отопления — схема на примерах

Отопительная система – это целый комплекс устройств, которые объединены в единый контур при помощи трубопровода. Работа отопления в таком случае заключается в постоянном движении теплоносителя (как правило, жидкости). Нагреваясь, теплоноситель расширяется, и в закрытой отопительной системе для нейтрализации этого явления используется расширительный бак. Эти устройства делятся на два типа, и именно от них зависит, будет система закрытой или открытой. Замкнутая система отопления подразумевает наличие бака, который не контактирует с окружающей средой, а в открытой отопительной системе бак взаимодействует с воздухом.

Для циркуляции теплоносителя в закрытых отопительных системах используются насосы, которые обеспечивают постоянное движение жидкости на достаточном уровне. Использование насосов позволяет закрытой системе работать гораздо эффективнее, варьируя скорость движения теплоносителя (прочитайте: «Закрытая и открытая система отопления на примерах схем «).

Принудительная циркуляция хороша еще и тем, что в такую систему можно подключать дополнительные контуры с подключенными отопительными приборами. Конечно, такие системы становятся энергозависимыми, поскольку для функционирования насосов требуется электричество, но этот недостаток компенсируется высоким КПД всей конструкции. Насосы в замкнутой отопительной системе монтируется на трубе обратки непосредственно перед котлом. В этом же месте можно разместить и расширительный бачок. Закрытая система отопления имеет ряд плюсов, которые становятся очевидными при сравнении с другими типами отопительных систем: установка системы осуществляется без особых затруднений, поскольку не нужно соблюдать постоянный уклон. Трубопроводу не потребуется утепление, да и сам трубопровод можно сделать потоньше, что скажется не только на его эстетических качествах, но и на стоимости конструкции.

В закрытой отопительной системе теплоноситель не может испаряться, поэтому следить за его уровнем придется гораздо реже. Кроме того, использование циркуляционных насосов обеспечивает ускоренный прогрев помещений, а если установить в контуре термостаты, то появляется возможность тонкой настройки температурного режима во всем доме.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Нужны трубы

Этот комплектующий элемент – неотъемлемая часть отопительной системы, требующий немалых вложений. Трубы различают по диаметру и материалу изготовления.

До недавнего времени выбор был невелик. Все коммунальные сети укладывались металлическими трубами (из стали или оцинкованного железа). Их же использовали в частном домостроении. Между собой трубы из стали соединяются сваркой. Со временем эти швы начинают пропускать воду. В особенно холодные зимы стальная система перемерзает и выходит из строя.

Оцинкованные трубы гораздо надежнее, имеют резьбовое соединение. Большой долговечностью и высокой ценой отличаются трубы из меди. Они не подвержены коррозии, хорошо держат высокое давление, соединяются спайкой. Но, несмотря на свои преимущества, из-за цены используются редко.

Современный выбор потребителей, привлекающий своей экономичностью и простотой монтажа, остается за трубами из различных пластиков (металлопластик, полипропилен, полиэтилен). Они не дороги в цене и не требуют специальных знаний при монтаже. Среди других привлекательных свойств: небольшой диаметр и вес, не подверженность коррозии, засорам.

Способ сварки – горячее прессование, которое легко освоить. Недостаток металлопластика — короткий срок эксплуатации.

Необходимый метраж труб зависит от площади обогрева, теплоизоляции здания, схемы подключения (одно или двухтрубная система). Трубы прокладывают вдоль или внутри стен, пола, на такой высоте, чтоб не повредить при крепеже плинтусов.

Правила установки отопительных приборов

Радиаторы и конвекторы устанавливают в зонах максимальных тепловых потерь – под окнами, у витражей, рядом с проемами дверей. При этом соблюдаются нормативные требования по величине расстояний до ограждающих конструкций. Это необходимо для обеспечения качественного конвективного теплообмена.

Радиаторы обычно крепятся к стене, но имеется возможность отдельной, напольной установки.

Конвекторы имеют несколько видов установки:

Настенное;
Внутрипольное;
Отдельное.

Также существует особый вид конвекторного отопления – плинтусное. В основе его лежит установка приборов малого размера в зоне плинтусов пола.
