Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Особенности автономного отопления

Нормальный показатель для замкнутого контура 1,5 -2,0 бара, что намного отличается от давления в трубах центрального отопления. Причиной понижения может быть:

• разгерметизация – при появлении течи или микротрещин, через которые может убегать вода. Визуально это может быть незаметно, так как незначительное количество воды успевает испариться;
• уменьшение температуры теплоносителя. Чем меньше температура воды, тем меньше ее расширение;
• наличие автономных регуляторов давления, которые стравливают воздух. Они устанавливаются для удаления воздушных пробок. Часто подтекают;
• изменение радиуса условного прохода труб. Пластиковые трубы при нагревании могут менять свою геометрию — они становятся шире.

От показателя давления в системе отопления зависит не только циркуляция теплоносителя, а и исправность оборудования. Чтобы предотвратить понижение и повышение давления на любом участке системы, устанавливается расширительный бачок. Это металлическая емкость с резиновой мембраной внутри. Мембрана делит бачок на две камеры: с водой и воздухом. Вверху есть клапан, через который выходит воздух при экстремальном повышении давления. Оно может произойти за счет чрезмерного подогрева жидкости. После того как вода остынет и уменьшиться в объёме, давления в системе будет недостаточно, ведь воздух вышел. Расчет объёма расширительного бака осуществляется исходя из общего объёма теплоносителя в системе.

Монтаж циркуляционного насоса

Одним из факторов, определяющих надежность и эффективность работы циркуляционного насоса, является правильная установка в отопительную систему.

Существуют общие правила монтажа, не зависящие от модели устройства или производителя, согласно которым:

— при установке устройства, оснащенного ротором, погруженным в перекачиваемую жидкость, его вал должен занимать строго вертикальное положение, при этом само устройство может быть смонтировано как в горизонтальном трубопроводе, так и в вертикальном; — место установки в большинстве случаев определяют с наименьшей температурой теплоносителя, т.е. возле входного патрубка котла отопления; — обязательна установка фильтра грубой очистки воды, для исключения попадания в устройство тверды частиц; — подача должна соответствовать характеристикам отопления, т.к. большая мощность повлечет увеличение уровня шума; — необходимо исключить включение устройства до удаления воздуха из системы, в противном случае работа на «сухом» ходе может привести к повреждению изделия; — перед первым запуском обязательна промывка системы; — при установке необходимо обеспечить защиту клеммной коробки от попадания воды; — следует помнить о том, что монтаж устройства, оборудованного термостатом возле водонагревателя может привести к некорректной работе термостата.

Автономные системы отопления

Расширительный бак в автономной системе отопления.

При отсутствии централизованного теплоснабжения в домах устраивают автономные отопительные системы, в которых теплоноситель подогревается индивидуальным котлом небольшой мощности. Если система сообщается с атмосферой через расширительный бачок и теплоноситель в ней циркулирует за счет естественной конвекции, она называется открытой. Если сообщения с атмосферой нет, а рабочая среда циркулирует благодаря насосу, систему называют закрытой. Как уже было сказано, для нормального функционирования таких систем давление воды в них должно составлять примерно 1,5-2 атм. Такой низкий показатель обусловлен сравнительно малой протяженностью трубопроводов, а также небольшим количеством приборов и арматуры, результатом чего становится сравнительно малое гидравлическое сопротивление. Кроме того, из-за небольшой высоты таких домов статическое давление на нижних участках контура редко превышает 0,5 атм.

На этапе запуска автономной системы ее заполняют холодным теплоносителем, выдерживая минимальное давление в закрытых системах отопления 1,5 атм. Не стоит бить тревогу, если через некоторое время после заполнения давление в контуре понизится. Потери давления в данном случае обусловлены выходом из воды воздуха, который растворился в ней при заполнении трубопроводов. Контур следует развоздушить и полностью заполнить теплоносителем, доводя его давление до 1,5 атм.

После разогрева теплоносителя в системе отопления его давление несколько увеличится, достигнув при этом расчетных рабочих значений.

Меры предосторожности

Прибор для измерения давления.

Поскольку при проектировании автономных систем отопления в целях экономии запас прочности закладывают небольшой, даже невысокий скачок давления до 3 атм может вызвать разгерметизацию отдельных элементов или их соединений. Для того чтобы сгладить перепады давления вследствие нестабильной работы насоса или изменения температуры теплоносителя, в закрытой системе отопления устанавливают расширительный бачок. В отличие от аналогичного устройства в системе открытого типа, он не имеет сообщения с атмосферой. Одна или несколько его стенок делаются из упругого материала, благодаря чему бачок выполняет функцию демпфера при скачках давления или гидроударах.

Наличие расширительного бачка не всегда гарантирует поддержание давления в оптимальных пределах. В ряде случаев оно может превысить максимально допустимые значения:

• при неверном подборе емкости расширительного бачка;
• при сбоях в работе циркуляционного насоса;
• при перегреве теплоносителя, что бывает следствием нарушений в работе автоматики котла;
• вследствие неполного открытия запорной арматуры после проведения ремонта или профилактических работ;
• из-за появления воздушной пробки (это явление может провоцировать как рост давления, так и его падение);
• при снижении пропускной способности грязевого фильтра по причине его чрезмерной засоренности.

Поэтому во избежание аварийных ситуаций при устройстве отопительных систем закрытого типа обязательной является установка предохранительного клапана, который сбросит излишки теплоносителя в случае превышения допустимого давления.

Автоматический блок управления для циркуляционного насоса

Управление циркуляционным насосом организовано посредством терморегулятора, реле, блока бесперебойного питания. Комплекс нужен для регулировки нагрева теплоносителя, поддержания работы оборудования.

Термостаты

Агрегаты сочетают функции термоэлемента и вентиля, нужны для корректировки температуры нагрева воды.

Термостат для циркуляционного насоса отопления работает так:

1. Считывает информацию с датчика температуры. Сравнивает показатели с настройками. Для выставления режима настроек предназначено побочное меню с различием температуры запуска насоса и гистерезиса. Гистерезис – временной интервал запаздывания температуры при включении и отключении нагревателя.
2. При запуске оборудования гистерезис автоматически прибавляется к показателю нагрева воды при включении нагнетателя. При выключении насоса гистерезис вычитается из общего показателя.

По умолчанию размер гистерезиса принимают в 1/10 от температуры нагрева теплоносителя. Таким образом, при режиме прогрева воды в +50 С гистерезис составляет всего 5 градусов. Чтобы блок автоматического управления начал работать, вода должна прогреться до +55 С. Для выключения блока должна охладиться до показателя +45 С. Агрегаты с гистерезисом более удобны в работе. Оборудование поддерживает разбег температуры в 5 градусов, потому защищено от постоянного включения/выключения.

Термостат следует выбирать с гистерезисом прошивки минимум +/- 1 градус, максимум +/- 10 градусов. Ставят термостат рядом с котлом. При условии настройки с учетом внешней температуры в комнате, регулировка котла должна быть с возможностью изменения показателя носителя.

Блок бесперебойного питания

Блок управления циркуляционным насосом отопления – энергозависимое оборудование, без электричества работать не будет. Исключить возможность простоя позволит ИБП (бесперебойник) или генератор. Допустимо обойтись без прибора обеспечения питания, пуская сеть в самотечном режиме. Но тут есть риск ошибки выкладки трубопроводов, что приведет к выходу сети из строя.

Контуры самотечной сети отопления по технике выкладки идут с наклоном в сторону трубы обратной циркуляции. Наклон рекомендуют поддерживать в пределах до 3 см на каждый метр трубопровода. Это требует точных расчетов схемы и увеличивает зону выкладки сети.

Магистраль обратной циркуляции монтируют с уклоном в сторону нагревателя, также с учетом наклона. Если уровень снижения мал, есть риск застоя теплоносителя, образования воздушной пробки. К тому же нагреватель следует устанавливать в самой нижней точке схемы, что при отсутствии подвала вызывает сложности.

Избежать всех проблем поможет циркуляционный насос, чтобы обеспечить его питанием, в сеть встраивают ИБП или генератор. Выбор зависит от пользователя, однако генератор при работе сильно шумит, бесперебойник функционирует максимально тихо.

Реле включения и выключения

Это модуль для запуска оборудования в работу и отключения агрегата. Реле включения насоса отопления – важный узел, отвечающий за поддержание работоспособности всего блока.

Задача агрегата проста:

• снижение уровня давления в сети – сигнал для запуска устройства в работу, реле включает оборудование;
• превышение установленной нормы давления – сигнал для остановки оборудования.

Таким образом, при прекращении разбора теплоносителя, повышении давления в сети, таймер для насоса отопления срабатывает на отключение. Возобновление разбора горячей воды приводит к снижению показателя давления, запускает устройство в работу. Устанавливать или нет терморегулятор, ИБП, дело хозяина.

Качественный насос циркуляционный с датчиком температуры обладает рядом преимуществ:

• снижает расход топлива;
• обеспечивает поддержание комфортной температуры в помещениях;
• дает возможность быстрой коррекции режима работы.

Специалисты рекомендуют выбирать устройства в соответствии с указаниями производителей. Изготовители оборудования без автоматического блока управления прописывают в техническом паспорте параметры блока, подходящего для монтажа на устройствах.

Чтобы упростить регулировку поступления воды в батарее, рекомендовано оснастить терморегуляторами все батареи в доме. При их выборе надо учитывать градации настройки – чем меньше деления, тем точнее режим. Практичнее брать устройства с градацией шкалы до 5 градусов.

Зачем нужен клапан

Правильный проект системы отопления разрабатывают с учётом разницы температурных значений в трубах подвода теплоносителя и обратки.

Нередко, вместо установки бойлера, применяют другой вариант защиты, обеспечивающий продолжительную эксплуатацию твердотопливного котельного оборудования.

Помогает подсоединение байпаса, который представляет собой специально врезанную трубу, позволяющую остывшему теплоносителю изменить направление движения в обход котла.

Байпас обеспечивает циркуляцию теплоносителя по, так называемому, малому контуру. При формировании этого контура, в месте соединения байпаса и обратки ставят термостатический или трёхходовой кран.

Он срабатывает в зависимости от предварительно настроенного режима температуры. По достижении теплоносителем, циркулирующим по малому кругу, заданной температуры (обычно 55—60°), клапан приоткрывается. Это обеспечивает поступление очередной порции остывшего теплоносителя из системы обратки и позволяет значительно сократить время его нагрева перед поступлением в котёл.

Постоянное смешивание горячего и холодного теплоносителя поддерживает температуру жидкости, входящей в котёл, на оптимальном значении.

Важно! Малый циркуляционный круг позволяет прогреть достаточно большой объём воды, что предотвратит процесс образования конденсата на камере сгорания и сохраняет её герметичность, а значит и работоспособность, длительное время

Выбор прибора

К выбору прибора нужно подходить осмысленно. Нередко люди приобретают устройство с немалым количеством опций, которыми они потом никогда не пользуются. Что нужно учитывать? Остановимся на этом более детально.

Выносной термостат может быть проводным или беспроводным.

Наличие провода избавляет от использования батареек, но такое подключение принесет массу других проблем, когда прибор нужно установить в соседнем помещении. Прокладывать провод по стене или сверлить под него сквозное отверстие не лучшее решение для помещения после ремонта (или если в ближайшее время там не планируется выполнять ремонт). Беспроводный датчик не только не требует подключения, но и может быть перенесен в любое другое помещение

Еще до покупки важно знать радиус действия прибора и как он действует через стены. Например, некоторые дешевые датчики надежно работают только в зоне прямой видимости, но при изменении ситуации или при сильном удалении могут потерять возможность передавать сигнал на модуль, установленный возле котла

Избежать некоторых проблем при подключении поможет приобретение прибора той же фирмы, что изготовила и котел.

Котел и термостат одной фирмы

Как уже упоминалось, было бы хорошо, если приобретается прибор под установленный котел одного и того же производителя. Наиболее удачное сочетание получилось у известных брендов Baxi (бакси), Protherm (Протерм) и Vaillant (Вайлант). На иллюстрациях, размещенных ниже, можно увидеть разнообразие этих приборов.

Вайлант

Способ регулировки

Органы управления могут быть:

• в виде кнопок, а все данные отображаются на электронном табло;
• механическое управление подразумевает наличие регулятора с нанесенными на него показателями.

Термостаты могут быть простыми или многофункциональными.

• Простой прибор может лишь поддерживать в помещении заранее заданную в его настройках температуру.
• Программируемый термостат обладает богатым набором функций. Его можно настроить, изменяя параметры котла дистанционно, задав нужные температурные режимы в разное время суток. Также можно установить настройки на каждый день недели.
• Термостат со встроенной функцией гидростата позволит контролировать, поддерживать и изменять микроклимат помещения, меняя уровень влажности.

Отопительные системы с принудительной циркуляцией

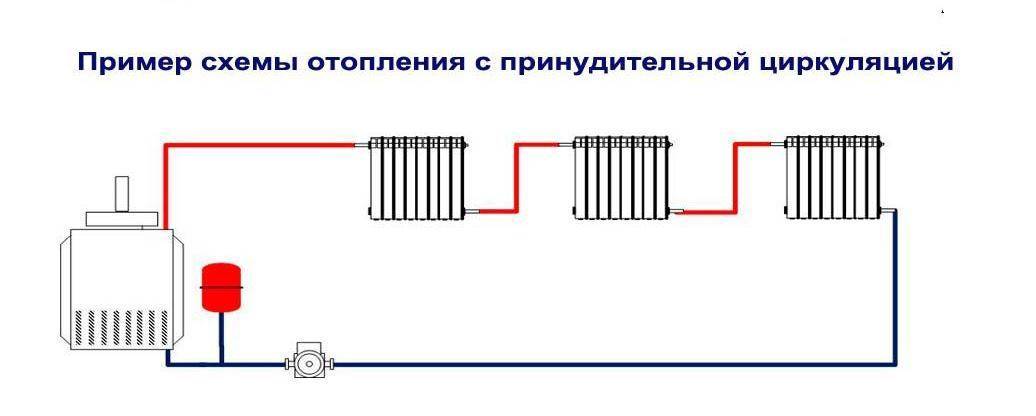

Стандартная система отопления с принудительной циркуляцией функционирует посредствам тех же способов подключения. Отличие состоит том, что из-за большой протяженности этой системы или отсутствия естественных условий для создания наклона труб необходимо включить в систему насос. Насос для циркуляции монтируется к магистральной трубе – это помогает увеличить срок эксплуатации отопительной системы. Использование насоса помогает не только увеличить эффективность отопления, но также сократить количество магистралей. Система с принудительной циркуляцией имеет возможность обогреть не просто несколько помещений, но даже дом с несколькими этажами.

Отопительные системы с принудительной циркуляцией

Для того чтобы произвести качественную работу данного вида системы нужно непрерывное электроснабжение. Монтаж насоса для циркуляции в системе отопления требуется для того, чтобы создать принудительно циркуляцию воды в замкнутом контуре. В данном типе систем насос является центральным компонентом среди оборудования. Следует отметить, что циркуляционный насос может не отличаться значительной производительностью: его мощность необходима только для направления жидкости в подающую трубу. Этот же напор толкает воду в обратном направлении, так как система является замкнутой.

Циркуляционный насос необходим для обеспечения бесперебойной работы системы отопления, поэтому должен полностью соответствовать системе, в которую производится монтаж. Благодаря своей функциональности, такой тип насосов может повсеместно применяться в самых разнообразных магистралях трубопроводов.

Насос циркуляционный для отопления как правильно поставить

Насос «гоняет» воду по трубам отопления, «выдавливая» воздух из «мертвых точек», если таковые имеются, и за счет скорости доставки теплоносителя обеспечивает относительно равномерный прогрев теплообменников по всей длине системы.

Плюсы использования циркуляционного насоса в системе отопления частного дома очевидны, но, как и в любом деле, при его установке есть свои нюансы:

• Устанавливать на байпас или в основной канал системы отопления?
• В каком месте — на подаче или обратке?
• Как он должен стоять?
• Какие дополнительные приборы должны быть установлены?

С байпасом или без него

Байпас — это параллельный основному, запасной канал для движения теплоносителя. При установке насоса на байпас и в случае выхода его из строя, открывается основной канал и движение теплоносителя продолжится за счет естественной циркуляции.

Когда стоит монтировать байпас? Когда есть уверенность, что в случае отключения насоса система будет работать на естественной циркуляции.

А для этого необходимы перечисленные выше условия — вертикальный участок канала подачи от котла для разгона теплоносителя, и соблюденный угол уклона труб отопления.

Если же система сложная, многоуровневая, с многочисленными подключенными точками (радиаторами), смысла в монтаже байпаса и установке на него циркуляционного насоса нет — без него движение теплоносителя будет близко к нулю. В этом случае устанавливайте насос прямо в основной канал.

Где устанавливать насос — на подаче или обратке

В принципе — в любом месте основной магистрали однотрубной или двухтрубной системы отопления, работать будет везде. Есть один нюанс: если у вас система с открытым расширительным бачком, не ставьте насос на подачу перед ним — есть вероятность выдавливания теплоносителя через край.

Выбирая место, ориентируйтесь из удобства подхода и обслуживания насоса, и, конечно, эстетики — вряд ли он будет выглядеть уместно в зале или гостиной.

Положение насоса

Насос отопления устанавливается как горизонтально, так и вертикально, оба варианта обеспечивают одинаковую эффективность циркуляции. На корпусе есть стрелка, показывающая направление движения теплоносителя — при монтаже ориентируйтесь на нее.

При горизонтальной установке обязательно соблюдения правила — положение насоса должно быть, как на картинках выше. А именно — винт для сброса воздуха должен смотреть на вас, а не вверх.

При вертикальной установке правил положения насоса нет.

Но, исходя из своей практики, рекомендую не устанавливать насос вертикально с подачей вниз. Согнанный из системы воздух, попав в агрегат, плохо выгоняется вниз, насос начинает шуметь, крутясь вхолостую и не создавая давления.

Дополнительные приборы

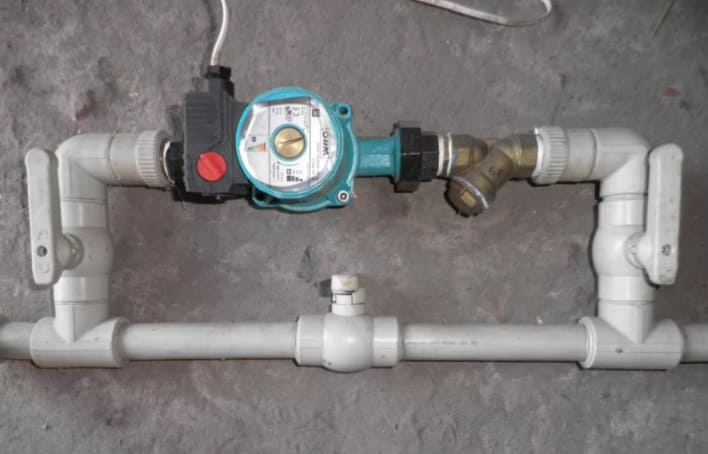

Все элементы видны на картинках выше, а здесь я дам им описание.

• При расположении насоса на байпасе, необходимо установить дополнительный кран на основной трубе между точками ее соединения с байпасом. При работающем насосе кран должен быть перекрыт, чтобы вода не ходила по малому кругу, а циркулировала по системе. Открывают кран при отключении или выходе насоса из строя — его устройство таково, что в нерабочем состоянии препятствует движению теплоносителя, и для естественной циркуляции необходимо открывать основной канал.
• С двух сторон от насоса желательно также устанавливать краны, чтобы предотвратить утечку воды в случае его снятия. В противном случае, придется сливать из системы отопления всю воду.
• Еще один желательный элемент — фильтр. Так как в любой системе, особенно со временем, появляются механические примеси, они могут забивать каналы насоса и вывести его из строя. Устанавливать фильтр необходимо ближе к насосу и перед ним.

Отопление дома без насоса. Два проверенных временем варианта

До 90-ых годов прошлого века, отопление дома без насоса было единственно доступным, так как было не развито направление по изготовлению циркуляционных насосов и продвижению их в массы. Таким образом, владельцы и застройщики частных домов вынуждены были монтировать отопление в своих домах без насоса.

Но когда в 90-ых годах в СНГ начали привозить хорошее котельное оборудование, трубы и компактные циркуляционные насосы, то ситуация резко изменилась. Все начали монтировать системы отопления. которые без насоса не работают. Про самотечные системы стали забывать. Но сегодня ситуация меняется. Застройщики частных домов вновь вспоминают об отоплении дома без насосов. Так как повсеместно можно проследить перебои и нехватку электроэнергии, которая так нужна для работы циркуляционного насоса.

Особенно остро вопрос качества и количества подачи электричества стоит в новостройках.

Вот почему сегодня как никогда вспоминается одна пословица «Все новое – это хорошо забытое старое!». Эта пословица очень актуальна сегодня, для отопления дома без насоса.

Например, раньше для отопления использовались только стальные трубы, самодельные котлы и открытые расширительные баки. Котлы были с низким КПД, трубы стальные громоздки, и их не рекомендуется прятать в стены.

Расширительные баки располагали на чердаках. из-за этого были тепло потери и угроза залива крыши или промерзания трубок в баке. Что в свою очередь часто приводило к взрыву котла, разрыву труб и человеческим жертвам.

Сегодня благодаря современным котлам, трубам и другим устройствам отопления можно сделать шикарную, экономичную систему отопления без насоса. Благодаря современным экономичным котлам можно добиться существенной экономии.

Современные пластиковые или медные трубки можно легко спрятать в стены. Так же отопление дома сегодня можно сделать, как с радиаторами, так и с теплыми полами.

Сегодня можно выделить две основные системы отопления дома без насоса.

Первая и самая часто встречающаяся система называется Ленинградка. или с горизонтальным разливом.

Главное в системах отопления дома без насоса — это уклон труб. Без уклона система работать не будет. Из-за уклона «Ленинградка» не всегда подойдет, так как трубы проходят по всему периметру дома. Так же из-за того, что уклона может не хватить, приходиться опускать котел ниже уровня вашего пола. Котел в этом случае неудобно топить и чистить.

Так же при монтаже системы отопления дома без насоса Ленинградки мешают дверные проемы по пути следования труб. При этом необходимо сделать подоконники высотой не менее 900мм.

Это нужно, чтобы был смонтирован радиатор и хватило высоты для труб по уклону. В остальном система вполне работоспособная, именно с чугунными, стальными и алюминиевыми радиаторами.

Вторая система отопления дома без насоса называется «Паук» или вертикальная система с верхним разливом.

На сегодня это самая надежная и практичная система отопления дома без насоса. Главное, что система «Паук» лишена всех недостатков «Ленинградки», за исключением уклона именно обратки, из-за которого тоже приходится опускать котел ниже пола.

В остальном система «Паук» — это самая работоспособная система. К системе «Паук» можно прикрутить любые радиаторы и теплые полы. Можно на радиаторы в системе «Паук» смонтировать клапаны под термоголовку и спрятать трубы в стены и так далее.

Сегодня все чаще приходится рекомендовать застройщикам именно систему «Паук», т.к. на сегодня это идеальная система отопления дома без насоса.

Комплектация и принцип работы системы

В водяной системе отопления посредником при передаче тепловой энергии от котельной установки к радиаторам выступает жидкость. Циркуляция теплоносителя может выполняться на большие расстояния, обеспечивая нагрев домов и помещений разной площади. Это объясняет повсеместное внедрение водяного теплоснабжения.

Работоспособность системы отопления открытого типа возможна без использования насоса. Циркуляция теплоносителя основывается на принципах термодинамики. Движение воды по трубам происходит за счет разности в плотности горячей и холодной жидкости, а также благодаря уклону проложенных труб.

Плотность теплой воды ниже плотности холодной, поэтому в системе образуется гидростатический напор. Под давлением горячая вода продвигается к радиаторам

Незаменимый элемент системы – открытый расширительный бак, в который поступают излишки разогретого теплоносителя. Благодаря резервуару происходит автоматическая стабилизация давления жидкости. Емкость устанавливается над всеми компонентами системы.

Весь процесс функционирования «открытого теплоснабжения» условно делится на два этапа:

1. Подача. Разогретый теплоноситель движется от котла к радиаторам.
2. Обратка. Излишек теплой воды поступает в расширительный резервуар, остывает и возвращается в котел.

В однотрубных системах функцию подачи и обратки выполняет одна магистраль, в двухтрубных схемах подающая и обратная трубы независимы друг от друга.

Однотрубная схема считается самой простой и доступной для самостоятельного монтажа. Конструкция системы элементарна.

Базовая комплектация однотрубного теплоснабжения включает:

• отопительный котел;
• радиаторы;
• расширительный бак;
• трубы.

Некоторые отказываются от установки радиаторов и размещают по периметру дома трубу диаметром 8-10 см. Однако специалисты отмечают, что эффективность системы и удобство эксплуатации при таком решении снижается.

Схема гравитационной однотрубной системы открытого типа энергонезависима. Затраты на приобретение труб, арматуры и оборудование относительно невысоки. Возможна работа с котлами разных типов

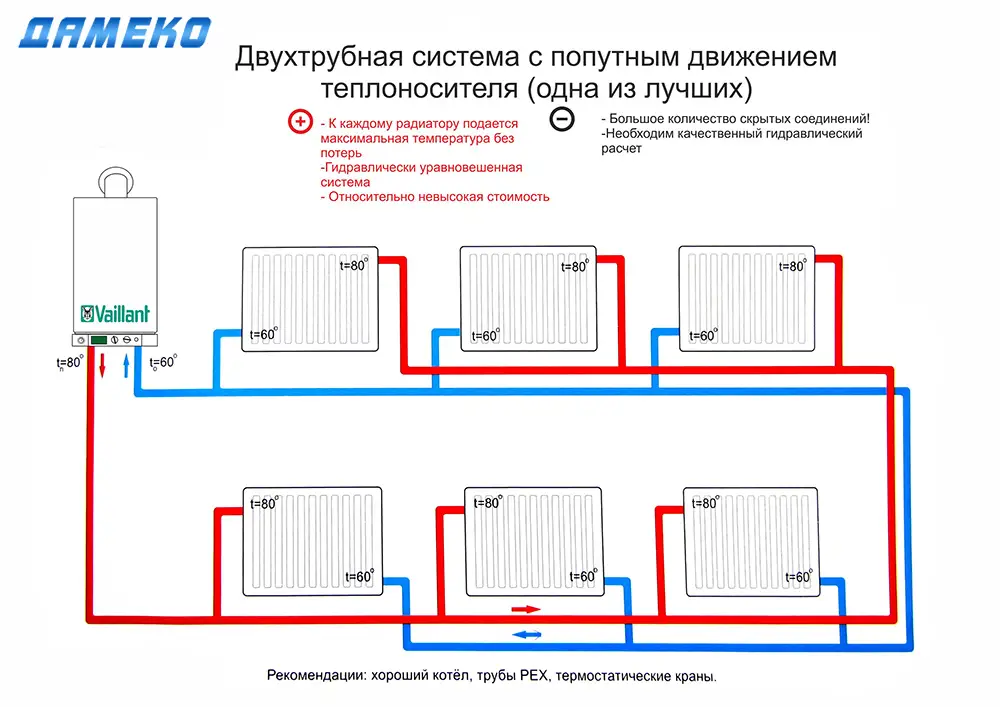

Двухтрубный отопительный вариант сложнее в устройстве и дороже в исполнении. Однако расходы и сложность сооружения полностью компенсируются устранением стандартных недостатков однотрубных систем. Теплоноситель с равной температурой поставляется практически одновременно во все приборы, остывшая вода собирается обратной магистралью, а не перетекает в следующую батарею.

Для обслуживания каждого прибора в двухтрубном отопительном контуре устраиваются подающая и обратная магистраль, благодаря чему температура система поставляет теплоноситель равной температуры во все точки, а остывшую воду собирает и направляет к котлу обратка — независимая от подачи магистраль (+)

Особенности работы систем отопления, оснащенных насосом

Загородные дома, оснащенные отдельной отопительной системой, могут неравномерно обогреваться за счет распределяемой тепловой энергии по всем комнатам. Наименьшее количества тепла будет доходить в те комнаты, которые находятся дальше от котла. Для решения данной проблемы можно не только остановиться на создании новых отопительных систем, имеющих трубопровод с большим диаметром, но и осуществить врезку насоса в систему отопления. присутствующую на данный момент.

Типовая схема установки циркуляционного насоса: 1 — котёл, 2 — автовоздушник, 3 — термостатический клапан, 4 — радиатор, 5 — балансировочный клапан; 6 — мембранный бак, 7 — шаровой кран, 8 — фильтр, 9 — циркуляционный насос, 10 — термоманометр, 11 — предохранительный клапан.

Подключение насос в отопительную систему не является такой дорогой процедурой, как подключение нового трубопровода.

При этом к старым отопительным системам в данном случае применяют процедуру демонтажа, что не может быть простой задачей. Установить насос намного дешевле, тем более его монтаж всегда можно выполнить своими руками. Насос позволяет избежать образования пробок воздуха внутри труб, обеспечивая его нормальную циркуляцию по трубопроводу. С помощью насоса достигается стабилизация температурных показателей в каждом помещении дома. Прибор в целом служит для оптимизации работы отопительной системы любого жилого помещения.

Схема обвязки циркуляционного насоса.

Тип герметичного бездроссельного насоса для системы отопления является наиболее распространенным по причине их несложной эксплуатации и удобной конструкции. Корпус данного типа насоса производится из чугуна. При этом в качестве материала для такой детали, как ротор, возможно применение пластика или стали. Процесс работы таких устройств отличается бесшумностью. При этом не потребуется производить замену прокладок в системе отопления, которая будет заполнена не охлаждающим элементом и смазкой, а водой. Во время всего срока эксплуатации агрегат будет отличать высокая надежность. Главным условием при этом является правильное подключение насоса к системе отопления.

Причины нестабильного давления в батареях центрального отопления

Типичная причина повышенного давления – уменьшение диаметров труб обогрева

Нередки случаи, когда в только что построенном многоквартирном доме недовольные некомфортной температурой жильцы сразу же сами меняют все отопительные приборы. Это чаще всего и бывает одной из самых распространённых причин снижения давления в системе

Однако есть и много других причин изменения этого важно показателя. Ниже мы расскажем об основных:

• диаметр используемых труб. Когда система отопления проектируется, принимается в учет и такой важный параметр, как сечение трубы, при котором обеспечивается нормальное давление. Однако неграмотные хозяева либо берут трубы большего диаметра, либо меньшего – чем снижают пропускную способность системы. Первый вариант давление неизбежно уменьшит, а второй – увеличит. Но ни к чему хорошему ни первая, ни вторая замена не приведет;
• воздушные пробки могут образовываться в системе как по причине ремонтных работ, так и после установки неправильных радиаторов. Так, алюминиевые батареи строго не рекомендуется устанавливать в централизованных сетях, поскольку этот легкий металл при нагревании вступает в реакцию с водой, в результате чего образуется водород. Из-за этого снижается циркуляция теплоносителя, и, соответственно, нагрузка;
• износ радиаторов, арматуры и других узлов. Со временем в трубах откладывается накипь, скапливаются примеси и мусор. В итоге качество теплоносителя падает;
• нагрузка снижается и в результате различных аварий, и некорректно проведенных ремонтных работ;
• во время запуска системы образуется сильный напор воды, ведь чтобы наполнить все элементы системы требуется давление, которое значительно превышает рабочее.

Рекомендуем: Какие радиаторы лучше подходят для автономного отопления?
