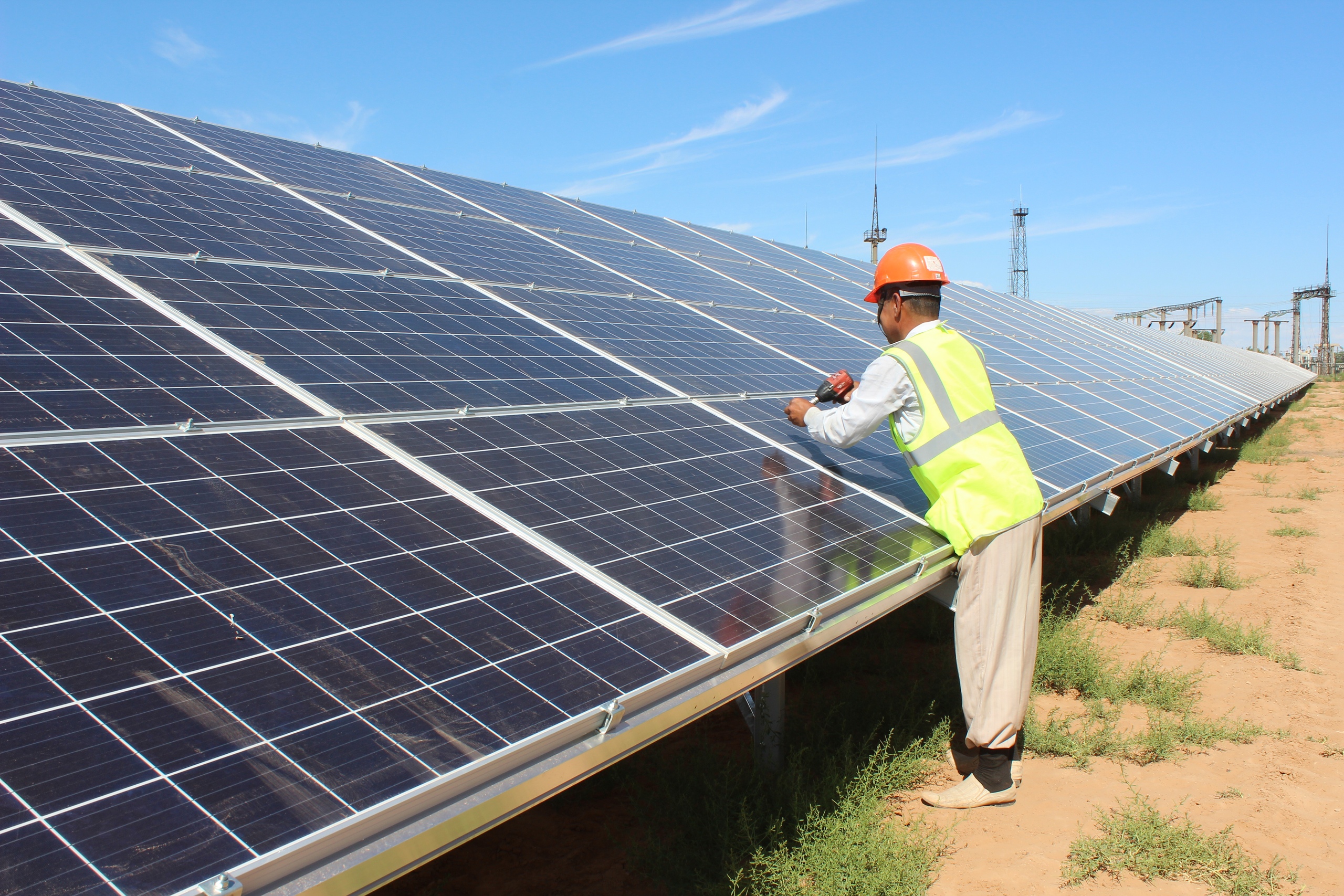

Солнечная электростанция (сэс)

Теплоносители для гелиосистем

Основным теплоносителем для систем теплоснабжения является вода. Однако ее применение в гелиосистемах ограничено температурой кристаллизации, составляющей 0оС, а значит применение воды в роли теплоносителя ограничивается климатическими зонами, где не бывает отрицательных температур. Кроме того, содержащиеся в воде соли засоряют поверхности нагрева накипью, а коррозионный агент – кислород – повреждает металлические части систем теплоснабжения и способствует разложению теплоносителя на составляющие элементы. Поэтому для гелиосистем был разработан вид теплоносителя, лишенный вышеперечисленных недостатков.

Основой такого теплоносителя является пропиленгликоль, смешанный с водой, прошедшей водоподготовку в виде деминерализации.

Кроме того, для уменьшения коррозирующего и разлагающего воздействия кислорода, в теплоноситель добавляют антиокислительные присадки, образование пузырьков газа в жидкости уменьшается добавлением пеногасителей, а стабилизаторы, добавленные в теплоноситель, помогают сохранять раствор химически однородным. Как правило, теплоносители для гелиосистем продаются уже в готовом виде. Концентрация пропиленгликогеля в них составляет от 40% и выше, что соответствует температуре кристаллизации от -30оС и ниже. Показатель кислотно-щелочного баланса (рН) для готового теплоносителя поддерживается в щелочной зоне (≥ 7,0) для уменьшения коррозирующего действия.

При эксплуатации теплоносителей гелиосистем не следует смешивать теплоносители от разных производителей, так как разные как по количественным, так и по качественным свойствам составы могут вступить в химическую реакцию, приведя гелиосистему в негодность.

Солнечная энергетика в условиях современного энергетического и экономического кризиса является одним из перспективнейших направлений технологий, направленных на сохранение невосполнимых ресурсов нашей планеты.

Разнообразие установок

Прежде чем приступать к созданию своими руками гелиосистемы отопления для дачи и дома, нужно выяснить, какие батареи вообще существуют. На сегодняшний солнечный коллектор бывают следующих видов:

вакуумный. В конструкции такой батареи между оболочкой агрегата и телом нагрева присутствует вакуум. С помощью такого приспособления можно подогреть воду до 300 градусов. Минусом здесь является невозможность проводить самостоятельную чистку от снега и инея;

Вакуумный коллектор

плоский. Внешне такой коллектор имеет вид прозрачной внешней панели. Внутри солнечной батареи такого типа размещаются трубки, а задняя часть оснащена теплоизолятором. Теплопотери здесь больше, однако конструкция легко собирается своими руками. Кроме того ее можно самостоятельно очищать от намерзшего снега и льда. Нагревает воду до 200 оС. К минусам следует отнести наличие большой нагрузки на фиксаторы устройства при сильном ветре, так как батарея имеет плохообтекаемую форму;

Плоский коллектор

воздушный. В качестве носителя тепла здесь выступает воздух. Такие батареи легко можно сделать своими руками. Но основным минусом здесь является невозможность использовать устройство для нагрева воды, а также низкий КПД прибора;

Воздушный коллектор

трубчатый. Агрегат такого типа состоит из четырех трубок, заполненных базовым теплоносителем. Его циркуляция осуществляется за счет разницы температуры батареи с ее нижней зоной. Для таких приборов характерна большая плоскость поверхности;

Трубчатый коллектор

подвижная система, применяемая для обогрева дома солнечной энергией. Это специально разработанные установки, которые могут поворачиваться за движением солнца. На сегодняшний день существуют различные модели, способные на поворот различных своих частей.

Подвижные солнечные батареи

Несмотря на различное строение, принцип функционирования солнечных коллекторов будет практически идентичным.

Особенности выбора

На работу в системах отопления ориентированы прежде всего солнечные коллекторы. Они усваивают тепло напрямую, а потому характеризуются наименьшими потерями.

Если позволяют средства, лучше приобрести вакуумную установку, которая является более экономичной. Для частного дома следует выбирать гелиосистему с жидким теплоносителем.

Жидкость имеет большую теплопроводность, что позволяет солнечному отоплению работать достаточно эффективно даже при небольших размерах коллектора. Если же необходимо обеспечить обогрев склада или павильона, то есть одноэтажного здания с большой площадью, более целесообразным будет применение воздушных коллекторов, но при условии, что вся поверхность крыши может быть отведена под их установку. За счет значительных размеров такая система обеспечит достаточное количество тепла, при этом возможность замерзания теплоносителя или его утечки будут полностью исключены.

Фотоэлектрические батареи ввиду низкого КПД и высокой стоимости для отопления домов почти не применяются, но сбрасывать их со счетов не следует. При интенсивной инсоляции их мощность будет вполне достаточной для подключения котла или кабельной системы «теплый пол». При этом владелец получит надежную и бесшумную систему, которая не нуждается в применении насоса или вентилятора.

Если для вашего региона характерно большое количество солнечных дней (20 и более в месяц), стоит выбрать монокристаллическую кремниевую батарею, эффективно работающую с направленным излучением.

Если же преобладают пасмурные дни, более подходящими окажутся поликристаллические элементы, способные хорошо усваивать рассеянный свет.

Принцип работы солнечных батарей

Солнечные батареи считаются очень эффективным и экологически чистым источником электроэнергии. В последние десятилетия данная технология набирает популярность по всему миру, мотивируя многих людей переходить на дешевую возобновляемую энергию. Задача этого устройства заключается в преобразовании энергии световых лучей в электрический ток, который может использоваться для питания разнообразных бытовых и промышленных устройств.

Правительства многих стран выделяют колоссальные суммы бюджетных средств, спонсируя проекты, которые направлены на разработку солнечных электростанций. Некоторые города полностью используют электроэнергию, полученную от солнца. В России эти устройства часто используются для обеспечения электроэнергией загородных и частных домов в качестве отличной альтернативы услугам централизованного энергоснабжения. Стоит отметить, что принцип работы солнечных батарей для дома достаточно сложный. Далее рассмотрим подробнее, как работают солнечные батареи для дома подробно.

Как было сказано раньше, принцип работы заключается в эффекте полупроводников. Кремний является одним из самых эффективных полупроводников, из известных человечеству на данный момент.

При нагревании фотоэлемента (верхней кремниевой пластины блока преобразователя) электроны из атомов кремния высвобождаются, после чего их захватывают атомы нижней пластины. Согласно законам физики, электроны стремятся вернуться в свое первоначальное положение. Соответственно, с нижней пластины электроны двигаются по проводникам (соединительным проводам), отдавая свою энергию на зарядку аккумуляторов и возвращаясь в верхнюю пластину.

Технические характеристики

Устройство солнечной батареи довольно простое, и состоит из нескольких компонентов:

Непосредственно фотоэлементы / солнечная панель;
Инвертор, преобразовывающий постоянный ток в переменный;
Контроллер уровня заряда аккумулятора.

Аккумуляторы для солнечных батарей купить следует с учетом необходимых функций. Они накапливают и отдают электроэнергию. Запасание и расход происходит в течение всего дня, а ночью накопленный заряд только расходуется. Таким образом, происходит постоянное и непрерывное снабжение энергией.

Чрезмерная зарядка и разрядка батареи укорачивает ее эксплуатационный срок. Контроллер заряда солнечной батареи автоматически приостанавливают накопление энергии в аккумуляторе, когда он достиг максимальных параметров, и отключают нагрузку устройства при сильной разрядке.

(Tesla Powerwall — аккумулятор для солнечных панелей на 7 КВт — и домашняя зарядка для электромобилей)

Сетевой инвертор для солнечных батарей является самым важным элементом конструкции. Он преобразовывает полученную от солнечных лучей энергию в переменный ток различной мощности. Являясь синхронным преобразователем, он совмещает выходное напряжение электрического тока по частоте и фазе со стационарной сетью.

Фотоэлементы могут соединяться как последовательно, так и параллельно. Последний вариант увеличивает параметры мощности, напряжения и тока и позволяет устройству работать, даже если один элемент потеряет функциональность. Комбинированные модели изготовлены с использованием обеих схем. Эксплуатационный срок пластин около 25 лет.

Интеграция СЭС в общее электроснабжение дома и другие возможные варианты установок

Но даже если купить солнечные батареи для отопления в таком количестве хватит денег, что делать с выработкой весной, летом и осенью? Ведь генерация СЭС на 30 кВт составляет в такие месяцы 100-180 кВт*ч в сутки, тогда как для полного потребления дома в это время достаточно 25 кВт*ч.

Даже такой объем позволит снабжать энергией следующий примерный набор устройств:

Электроприборы	Мощность, Вт	Количество	Время применения (часов в сутки)	*Потребление (кВтч в сутки)**
Внутреннее и внешнее освещение	10	20	5	1
Зарядки для телефонов	5	2	1	0,01
Телевизоры	80	2	3	0,48
Компьютеры и ноутбуки	150	2	12	3,6
Фен	1000	1	0,5	0,5
Холодильник	50	1	24	1,2
Электрочайник	2000	1	0,2	0,4
Микроволновая печка	800	1	0,3	0,24
Электроплита	2000	1	3	6
Электрокотел для подогрева воды	2500	1	2	5
Кондиционер	800	1	3	2,4
Стиральная машина	1500	1	2	3
ИТОГО:				23,83

Куда использовать остальные 40-100 кВт? И существует ли вариант «сброса» излишков в централизованную сеть? Рассмотрим эти вопросы подробно.

Основным недостатком солнечной станции, установленной исключительно для автономного отопления дома солнечными батареями в зимний период, является её неэффективное использование. Ведь в остальное время года, когда ежемесячная генерация намного выше, будет много излишек электроэнергии. В этом нет ничего критичного для оборудования, оно само снизит генерацию и ничего с этим делать не нужно. Вопрос в другом, куда можно потратить эту лишнюю энергию во благо?

Ситуацию могла бы исправить установка не полностью автономной, а гибридной или сетевой версии, при условии наличия стабильной центральной электросети. Но и это не панацея, ведь, при ныне действующем российском законодательстве, такие варианты не дадут быструю окупаемость.

Более того мы рассчитали станцию на 30кВт, а продавать энергию в централизованную сеть на договорных условиях для частных станций мощностью более 15 кВт запрещено, нужно будет ограничивать продажу (в настройках системы) до 15кВт. Сетевая или гибридная модификация меньшей мощности может помочь решить вопрос, но излишки пришлось бы реализовывать по оптовой цене для региона – т.е. в среднем по 2 руб. за 1 кВт*ч. Учитывая стоимость оборудования, затраченную на СЭС для отопления солнечными батареями, подобный выход (при наличии стабильной центральной сети), финансово абсолютно нецелесообразен.

Интеграция СЭС в существующие системы отопления

Последний, вполне приемлемый вариант – использовать солнечные панели для обеспечения электроэнергией отдельных элементов уже существующих отопительных систем дома.

Газовый и твердотопливный котлы.

В таких отопительных системах необходимо снабжать электроэнергией только двухконтурный котел (или насос, если он технически не интегрирован в котел). Его потребление – не более 60-100 Вт/час, или 0,1 х 24 = 2,4 кВт*ч/сутки. В этом случае достаточно будет электростанции на 2,5-3 кВт, стоимостью не более $2500-3000 из 8-10 панелей, которые поместятся на любой крыше. А в летнее время года, такой системы будет достаточно чтобы снабжать электричеством весь дом.

2.
Тепловые насосы.

Следующий способ отопления солнечными батареями – обеспечить э/э тепловые насосы. Для частного дома площадью 80м2 расчет потребления электроэнергии при таком виде отопления довольно сложный и зависит от многих субъективных факторов. Для тепловых насосов необходимой мощности может понадобится СЭС мощнее, чем для газового отопления той же площади – на 5-8 кВт.

СЭС на параболических концентраторах

Основное предназначение солнечного параболического концентратора состоит в фокусировании солнечных лучей, попадающих на приемник излучателя. Он расположен на линии или в точке фокуса коллектора солнечной энергии.

Типовой параболический концентратор включает в себя следующие компоненты:

Отражатели (линзы), непосредственно концентрирующие солнечные лучи.
Основание для установки и крепления отражателей.
Солнечный коллектор, воспринимающий тепловую энергию.
Трубопроводы для подводки и отведения теплоносителя.
Система слежения с механизмом привода. Состоит из датчика направления на солнце, электронного преобразователя сигналов и электродвигателя с редуктором для поворотов концентратора в нужное положение. Ориентация может производится в одной плоскости – с востока на запад, или в двух плоскостях, когда добавляется движение с севера на юг. В последнем случае ориентация относительно Солнца происходит в течение всего года.
Различные конструкции могут быть дополнены регулирующим вентилем, термометром, циркуляционным насосом, контуром отопительной системы и другими деталями.

Как работает солнечная электростанция на параболических концентраторах, какая схема при этом используется? Чтобы добиться высокой температуры в концентраторе, необходимо обеспечить отражение солнечных лучей с большой поверхности на меньшую площадь приемника. Через этот приемник проходит жидкий теплоноситель, поглощающий максимальное количество тепла и передающий его потребителю.

Система концентраторов позволяет фокусировать лишь прямые солнечные лучи, поэтому они становятся менее эффективными при пасмурной погоде. Такие установки демонстрируют наивысший КПД в районах с высокой солнечной активностью, расположенных ближе к экватору.

При промышленном использовании параболических установок, зеркальные концентраторы фокусируют солнечное излучение более чем в 100 раз превосходящее первоначальное значение. Это дает возможность разогревать жидкость до 400 градусов, после чего она проходит через теплообменники и производит пар, вращающий турбины парогенераторов. Во избежание тепловых потерь, приемная труба заключается в прозрачную стеклянную оболочку на протяжении всей фокусной линии.

Особенности установки.

Отопление от солнечных батарей в значительной мере зависит от правильности их установки. Предлагаем несколько советов, которые помогут обеспечить получение максимальной электроэнергии:

необходимо проверить прочность поверхности, на которую планируется монтировать солнечные батареи;
должна быть выполнена правильная их ориентация относительно солнца;
необходимо установить правильный угол наклона;
проверить, чтобы их не затеняли другие предметы.

Солнечные батареи для отопления дома рекомендуется монтировать на южном склоне крыши. В идеальном варианте их наклон желательно обеспечить в соответствии с географической широтой местности. Поверхность панелей в таком положение будет получать под прямым углом максимальный поток света. Тень от деревьев, соседних сооружений, от антенны. Ведь даже небольшой затененный участок будет значительно снижать эффективность выработки электроэнергии.

Определившись с участком монтажа солнечных панелей, необходимо проверить прочность кровельной конструкции. Если возникнут сомнения, тогда лучше усилить ее.

Во время эксплуатации производители рекомендуют производить периодическую очистку поверхности солнечных батарей от пыли, грязи, снега зимой. Так как это существенно влияет на их производительность.

Установка солнечных батарей, видео:

Правила установки солнечных панелей.

Производители солнечных батарей в основном поставляют в комплекте все необходимые элементы крепления для любого варианта монтажа. Поэтому установку панелей можно выполнить своими руками. Учитывая конструктивные особенности кровельной поверхности, существует несколько способов монтажа:

наклонный – при любом угле наклона ската;
горизонтальный – если плоская крыша;
свободностоящий – располагают их на опорных специальных конструкциях;
интегрированный – солнечные панели являются элементами конструкции здания.

При установке солнечных батарей на плоскую крышу необходимо обеспечить зазор между ними и поверхностью кровли. Это исключит нагрев светоприемных элементов и существенное снижение их производительности. На темных крышах желательно проложить светлое покрытие. Это обеспечит хорошее дополнительное рассеивание светового потока и будет препятствовать перегреву панелей. При установке батарей в несколько рядов между ними должно быть расстояние, составляющее 1,7 от высоты панелей.

Несмотря на простоту установки для ее выполнения желательно обратиться к специалистам

В этом случае вы получите качественный монтаж по всем правилам и главное – гарантийное сервисное обслуживание и ремонт на весь период эксплуатации, что немаловажно при высокой стоимости солнечных батарей

You need to enable JavaScript to vote

Достоинства солнечных батарей

Отопление на солнечных батареях имеет ряд привлекательных преимуществ:

в течение всего года вы будете обеспечены теплом;
возможность регулировки температуры в доме;
полная независимость от жилищно-коммунальных служб. Больше вы не будете с ужасом получать листовки со счетами;
солнечная энергия – это резерв, который можно применять на разные бытовые потребности;
длительный срок эксплуатации. Такие установки редко подвергаются поломкам.

Существуют некоторые нюансы, на которые стоит заострить внимание перед покупкой солнечной системы. Солнечная батарея подходит не всем

Качество установки зависит от локации проживания. Если вы живете в Беларуси, где солнце светит не каждый день, то такие системы принесут мало хороших результатов. Еще одним минусом можно назвать высокую стоимость.

Для обеспечения дома нужным количеством тепла нужно от 15 до 20 квадратных метров площади солнечных батарей. 1 квадратный метр выделяет до 120Вт. Важным условием считается монтаж батарей на южную сторону крыши, так как именно на нее приходится больше всего тепла. Чтобы отопление дома с помощью солнечных батарей было эффективным, угол наклона крыши должен составлять 45 градусов.

Хорошо, если рядом с домом не будут деревья или другие предметы, создающие тень. Стропильная система дачи или коттеджа должна быть максимальной прочной и надежной. Так как солнечные батареи тяжелые, необходимо тщательно продумать, чтобы они не нанесли ущерб зданию и не вызвали разрушительные процессы. Риск обрушения наблюдается зимой, так как в этот период, кроме тяжелых конструкций, будет скапливаться снег.

Несмотря на то, что солнечные установки стоят дорого, они набирают колоссальную популярность среди владельцев загородных домов. Они применяются даже там, где климат не совсем жаркий. Данную установку можно легко использовать в качестве вспомогательного отопления дома. Наиболее эффективны системы летом, когда солнце светит каждый день

Но важно помнить, что дом обогревать нужно в зимой

Сферы применения солнечной энергии

Направлений использования довольно много. Ниже рассматриваются самые востребованные и распространённые.

Энергоснабжение частного дома

Здесь стоит сказать, что современные панели вырабатывают электричество даже в сумерках и пасмурную погоду. Заряда аккумуляторных батарей хватает на тёмное время суток. Кроме того, солнечные панели подключаются как вспомогательные, и при необходимости их подменяет основная энергетическая система.

Солнечный коллектор для отопления и горячего водоснабжения

Здесь энергия солнца преобразуется в тепловую. Наверное, у многих на дачном участке есть душ с металлическим баком наверху. Он нагревается от солнца и можно мытья нагретой водой. Это простейший вариант такого коллектора.

Но современные системы работают значительно эффективнее. В них есть поглощающий элемент, который передаёт тепловую энергию теплоносителю. Есть варианты с водой и воздухом в качестве теплоносителя.

Коллекторы чаще всего работают в составе систем горячего водоснабжения частных домов. Нагретый в них теплоноситель попадает в накопитель (бойлер), где нагревает воду. Схема практически такая же, как у электрического бойлера. Только электричество в этом случае не расходуется.

Компактные системы с коллектором могут обеспечить бесплатный нагрев воды в доме для семьи на 3─5 человек. Речь идёт об осенне-зимнем периоде. Зимой эффективность подобных систем значительно снижается. Параллельно с установкой таких систем проводятся работы по улучшению изоляции. Если зимы в вашем регионе не суровые, то коллектор вполне может использоваться и зимой.

Портативные источники энергии

Этот вид устройств предназначен для получения электрической энергии при отсутствии электрических сетей. Такие переносные аккумуляторы с возможностью зарядки от солнечной панели популярны среди туристов, дачников и т. п. Об этих устройствах можно прочитать в статьях:

Солнечная батарея для ноутбука;
Аккумулятор на солнечных батареях для телефона;
Солнечная батарея для зарядки автомобильного аккумулятора.

Концентраторы

Этот вид устройств можно назвать экзотикой. Их можно встретить у туристов в составе походных кухонь. Они концентрируют свет параболическим зеркалом на ёмкости с теплоносителем.
