Как подключаются бойлеры косвенного нагрева

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Устройство водонагревателя с косвенным нагревом

Нагрев ГВС в бойлере косвенного нагрева (БКН) выполняется за счет использования тепловой энергии от независимого источника. Наиболее часто он подключается к котлоагрегату. Нагретый теплоноситель от котла с температурой от 60 до 95 С поступает во внутренний теплообменный аппарат, выполненный в форме змеевика.

Устройство водонагревателя

Нагреваемая вода в баке соприкасается с его поверхностью, через которую осуществляется процесс теплопередачи от горячей среды к нагреваемой. Максимальная температура нагрева в таких устройствах 70 С. До 150 л баки выполняются настенного типа, а с большим объемом — напольного.

В современных схемах теплоснабжения сегодня стали применять еще более прогрессивную систему подготовки ГВС с использованием принципа послойного нагрева.

Послойный нагрев воды осуществляется вначале проточным способом во встроенном пластинчатом теплообменном аппарате двухконтурного котла, а затем сохраняется в выносном баке-аккумуляторе, поэтому процесса переключения теплоносителями между контурами нагрева не происходит, что положительно влияет на работу системы отопления.

Перед тем как сделать бойлер косвенного нагрева своими руками нужно знать принцип работы и назначение БКН. Мастеру также потребуется определиться, какие базовые элементы конструкции он сможет использовать:

1. Корпус БКН: из нержавейки, стальной, эмалированный или со стеклофарфоровым покрытием,, как у бойлеров Термекс на 80 литров. В самом бюджетном варианте он даже может быть в виде пластиковой бочки.
2. Теплоизолирующая оболочка, для создания аккумуляционных качеств, чтобы максимально долго сохранить нагретую воду в горячем состоянии.
3. Внутренний теплообменник, как правило, в форме змеевика.
4. Запорно-регулирующая арматура, для обслуживания и ремонта бойлера своими руками.
5. Блок управления и защиты, можно подключить самостоятельно из готовых систем, свободно реализуемых через розничную торговую сеть.

Бойлер БКН обвязывается по схеме противоточного движения сред: греющей и нагреваемой, они направляются друг другу навстречу.

Принцип работы котла с бойлером

Исходя от того, где размещен аккумуляционный водонагреватель для котлоагрегата различают два варианта компоновки с отдельно размещенным теплообменником и с вмонтированной в корпус котла конструкцией.

Первые отличаются более качественным функционированием, что реализуется при правильном подборе объема емкости. БКН выполняются в цилиндрической или прямоугольной конфигурации и размещаются близко к источнику нагрева.

Базовые компоненты установки:

1. Накопительный бойлер с емкостью, объем которого бывает от 50 до нескольких тысяч литров и выполняется из первоклассной медицинской стали либо пластмассы. В определенных модификациях ёмкость покрывается стеклокерамикой, стеклофарфором либо эмалью, гарантирующих качество сохраняемой воды.
2. Корпус водонагревателя аналогичным образом изготовлен из синтетических пластмассовых материалов либо металлических сплавов.
3. Посередине между емкостью для воды и защитным корпусом, располагается термоизоляция из поролона либо полиуретана.
4. В середине сборника — латунный либо стальной теплообменник бойлера, по которому циркулирует теплоноситель из котла.
5. Магниевый анод защищает компоненты установки от образования ржавчины.
6. Термостат и предохранительно-защитный клапан предотвращает бак от высокого давления, их включают в схему перед тем, как подключить бак к котлу.
7. Водонагреватель выполняет подогрев воды, в котором источником тепла выступает отопительный котел. Холодная вода поступает в бак и наполняется до определенного уровня, за которым следит специальный датчик- уровнемер. Он подает сигнал на электромеханическое устройство, которое, в схеме подключения по мере наполнения, открывает либо, закрывает подачу холодной воды. Горячий теплоноситель подается из котла в бак, где отдает свое тепло ГВС через развитую поверхность нагрева, выполненную в виде змеевиковых труб. Сигнал для подачи теплоносителя поступает от датчиков температуры, которые следят за рабочим режимом в емкости-аккумуляторе.
8. Обвязка двух конструкций происходит с помощью специализированного трубопровода. Циркуляция холодной и горячей воды осуществляется насосом и регулируется запорной арматурой. Схема устройства, может быть выполнена — энергонезависимой.

Расчет бойлера косвенного нагрева

Главным параметром для выбора бойлера будет являться объем его бака. Объем необходимо рассчитывать из ваших потребностей в потреблении горячей воды. Для этого достаточно общепринятые санитарные нормы необходимые для одного человека, умножить на число ваших иждивенцев.

Усредненные нормы потребления горячей воды:

• Умывание: 5-17 л;
• Для кухни: 15-30 л;
• Принять водные процедуры: 65-90 л;
• Горячая ванна: 165-185 л.

Следующий момент — это конструкция полой трубки теплоносителя. Лучший вариант — съёмный змеевик, выполненный из латуни высокого качества

Это важно для обслуживания. Съемный теплоноситель (змеевик) вы сможете в любой момент снять для прочистки или замены. На долговечность работы бойлера существенное влияние оказывает материал бака

Лучший вариант — нержавеющая сталь высокого качества.  Это будет несколько дороже, но в результате вы только выиграете

На долговечность работы бойлера существенное влияние оказывает материал бака. Лучший вариант — нержавеющая сталь высокого качества.  Это будет несколько дороже, но в результате вы только выиграете.

И конечно от качества утеплителя будет лучше эффект термоса. Вода не будет быстро остывать. Здесь рекомендации – строго не экономить, Только полиуретан высокого качества.

Нюансы подключения бойлера к трубам из разных материалов

В зависимости от материала изготовления водопроводных труб, порядок врезки водонагревателя будет несколько различаться. Ознакомьтесь с существующими нюансами, чтобы выполнить работу максимально качественно.

Подключение к полипропиленовым трубам

Подключение к полипропиленовым трубам

Если трубы не спрятаны в стену, с подключением бойлера не возникнет никаких затруднений. Вся работа сводится к тому, что вы разрезаете трубы водоснабжения в нужных местах (в зависимости от высоты установки бака), впаиваете в подготовленные отверстия тройники, а уже от них проводите трубы к нагревателю. Для соединения с кранами используйте обычные муфты.

Муфты

Немного больше времени и сил вы потратите на подключение, если трубы вмурованы в стену. В такой ситуации порядок действий будет выглядеть следующим образом:

• вскрываются трубы;
• осуществляется врезка по рассмотренной выше схеме;
• выводятся патрубки;
• трубы закрываются обратно.

Соединение выполняйте с помощью тройников и разъемных муфт. Дождитесь полного застывания спаянных стыков, соедините разъемы и подключите бойлер к водопроводу.

Пайка полипропиленовых труб

Подключение к металлопластиковым трубам

Технология не позволяет монтировать металлопластиковые трубы скрытым способом, поэтому с врезкой никаких особых проблем не возникнет.

Подключение к металлопластиковым трубам

Достаточно разрезать трубы, вставить тройники и подвести элементы водоснабжения к водогрейке. На этом врезка завершена.

Подключение к стальным трубам

Самый сложный случай. В данном случае бак будет подводиться посредством патрубков кухонного смесителя. На каждый патрубок нужно надеть по тройнику – это позволит подключить бойлер и кухонный кран к одной трубе, не нарезая резьбу.

Обвязка бойлера косвенного нагрева

Для подключения бойлера косвенного типа применяется три рабочих схемы:

1. Обвязка с трёхходовым клапаном.
2. Подключение к двум циркуляционным наносам.
3. Обвязка с применением гидрострелки.

Обвязка с трёхходовым клапаном

Схема обвязки с использованием трёхходового клапана применяется наиболее часто, особенно при потреблении большого количества горячей воды. Для этого в системе монтируется два контура отопления. Первый — основной контур, применяемый для обогрева помещений. Второй — предназначен для нагрева воды в бойлере.

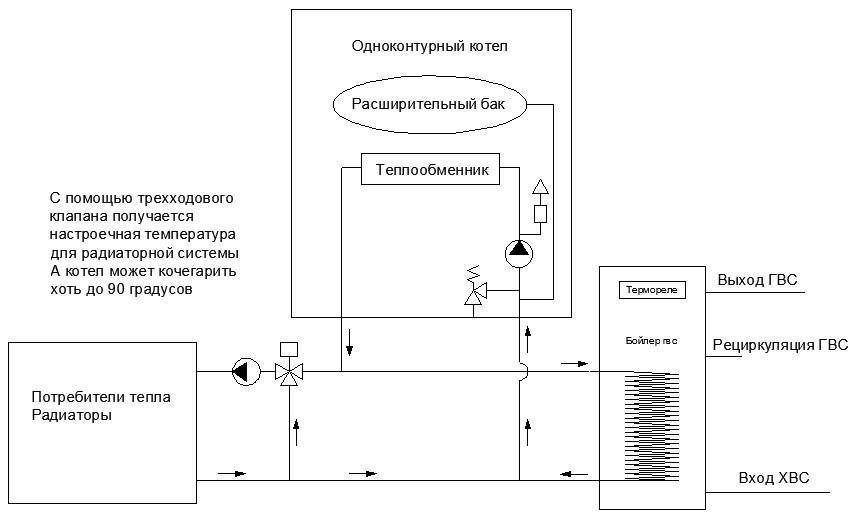

Схема обвязки бойлера косвенного нагрева с трехходовым клапаном применяется чаще всего

Принцип работы системы достаточно прост: если температура в накопительном резервуаре опускается ниже выставленного значения, то клапан перенаправляет часть теплоносителя на нагрев воды в бойлере. После нагрева воды теплоноситель возвращается обратно в контур обогрева.

Обвязка с двумя циркуляционными насосами

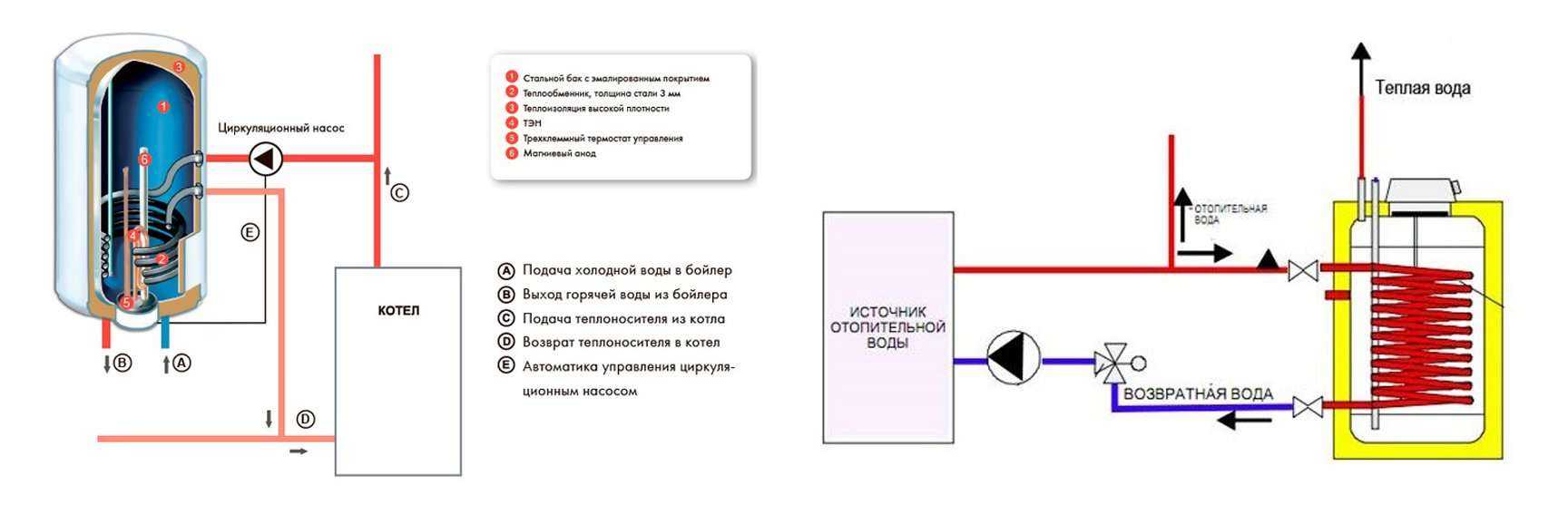

Водонагреватель косвенного типа устанавливается в системе с двумя контурами: бойлера и отопления. Для регуляции каждого отдельного контура применяется рециркуляционный насос. При этом насос на контур бойлера монтируется перед насосом отопительного оборудования.

В схеме обвязки с циркуляционными насосами подача теплоносителя к бойлеру регулируется автоматически

Оба насоса подключаются к термостату бойлера. При остывании воды в бойлере термостат включает соответствующий насос, который перенаправляет часть потока от отопления и наоборот.

Обвязка с применением гидрострелки

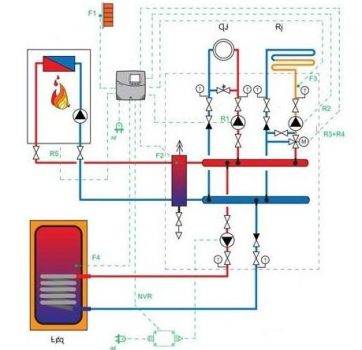

Обвязка с использованием гидроразделителя применяется в системах центрального отопления, состоящих из двух и более контуров. Если в системе без гидрострелки перераспределение потоков в контурах обязательно сказывается на работе какого-либо оборудования, то при её установке происходит плавное перераспределение холодных и горячих потоков.

Схема обвязки бойлера с установкой гидроразделителя обеспечивает наиболее плавное распределение потоков холодной и горячей воды

Например, гидроразделитель обязательно монтируется в частных домах, где к центральному отоплению помимо бойлера косвенного нагрева подключается система тёплого пола. Схема этой обвязки достаточно сложна в исполнении, особенно при большом количестве оборудования. Поэтому работы по её монтажу лучше доверить специалистам.

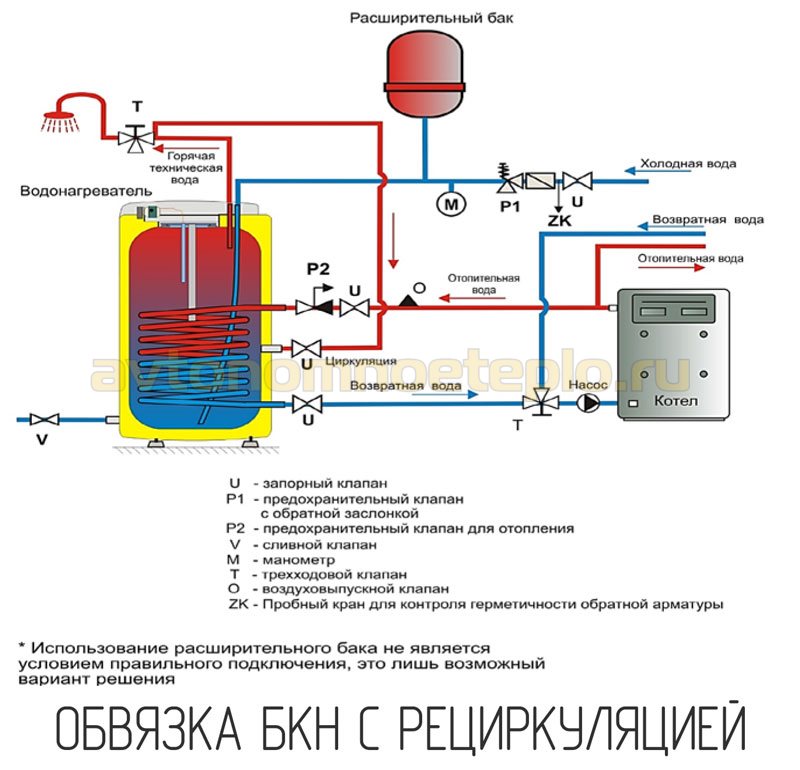

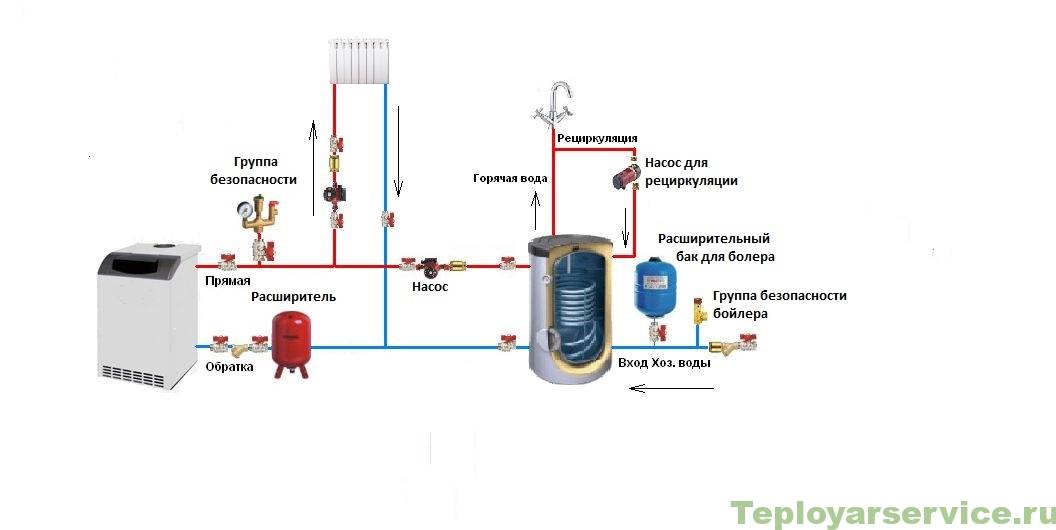

Система с рециркуляцией теплоносителя

Эта схема обвязки применяется при необходимости минимизировать скорость нагрева воды в бойлере, так как при частых простоях вода в резервуаре быстро остывает, а на её повторный обогрев требуется от 30 до 60 минут.

Для этого в трубопровод, идущий от бойлера к водоразборному крану, монтируют «обратку» к водонагревателю. На этом участке также устанавливается циркуляционный насос, подключённый к термостату.

При застое и остывании воды в трубопроводе термостат включает насос, который перенаправляет остывшую воду обратно на обогрев. При возобновлении подачи воды пользователю не придётся ждать её нагрева, так как она будет уже тёплая.

Порядок установки и подключения бойлера

Порядок установки и подключения бойлера

Рекомендации по установке

Приступаем к установке бойлера. Приставьте водонагреватель к месту его будущего размещения на стене. Расстояние между баком и потолком должно составлять не менее 100 мм, в противном случае вы не сможете навесить агрегат на крепежи.

Требования к крепежу

Крепление производится на анкерные распорные болты, диаметр и длина которых выбирается в зависимости от стенового материала и объема бака

Емкость водонагревателя, л	Примерная нагрузка на вырывание, кг	Материал стены	Рекомендуемый диаметр болта, мм	Рекомендуемая длина болта, см
30-50 л	15-25	Бетон	6-8	6-8
30-50 л	15-25	Кирпич/шлакоблок	8-10	8-10
80-100 л	25-35	Бетон	8-10	8-10
80-100 л	25-35	Кирпич/шлакоблок	10-12	10-12
150-200 л	45-60	Бетон	10-12	8-12
150-200 л	45-60	Кирпич/шлакоблок	12-14	12-15

Наметьте с помощью маркера или карандаша точки крепления. Делайте это аккуратно. Если бак большой и тяжелый, пригласите помощника.

Разметка

Просверлите отверстия вкрутите крепежи. Обычно они идут в комплекте с баком. Если же крепежи отсутствуют, купите их отдельно. Подойдут стальные крюки.

Отверстия, просверленные по разметке

Закручиваем крюки на необходимую глубину

Крюк вкручен

Крепление вертикального бойлера

Навешиваем бойлер

Установите на бойлер 2 отдельных перекрывающих крана. Изучите внешний вид выходных резьб: к синей нужно подключать холодную воду, через красную будет выходить нагретая жидкость. Намотайте уплотняющую ленту, накрутите сбросной клапан на вход холодной воды и выполните подключение к системе водоснабжения удобным способом (с помощью трубок либо шлангов). Специалисты настоятельно не рекомендуют использовать гибкие шланги, в особенности в квартирах.

В стене замурованы заглушенные МРВ (Муфта с Резьбой Внутренней)

Выкручиваем заглушки

Подготавливаем фитинги для установки. 1.Переходы с резьбы ? на резьбу ?.
2.Удлинители резьбы.
3.Краны.

Сначала вкручиваем переходы и удлинители

Используем декоративные накладки

Вкручиваем фитинги и удлинитель резьбы

Наматываем лён на резьбы выходов водонагревателя, обмазываем пастой

Накручиваем тройники

В тройники вкручиваем краны для слива воды с водонагревателя

Правый кран используется для слива. Левый – для подачи воздуха в бак

Устанавливаем предохранительный клапан

Предохранительный клапан. A – Направление потока воды.
B – Подсоединение к системе слива.
C – Ручка для слива воды

Шланг гайка-штуцер

Подключение шланга холодной воды

Подключаем второй шланг

Подайте холодную воду на бойлер. Одновременно с этим откройте кран на горячую воду – так вы стравите воздух из системы.

В завершение останется лишь подключить бойлер к электричеству.

Расчетное сечение провода, необходимое для подключения водонагревателя

Настоятельно не рекомендуется просто подключать нагреватель в ближайшую розетку через дешевый удлинитель. Хотя на практике чаще всего делают именно так, подобный вариант подключения не является безопасным и правильным. Выбрав его, вся ответственность за возможные неприятности будет лежать на вас.

Обрезаем кабель до нужной длины. Продеваем его через отверстие в крышке бойлера

Снимаем изоляцию с концов

Подключаем провода к бойлеру. Жёлто-зелёный провод на корпус бойлера. Синий и коричневый к клеммам терморегулятора. Клеммы на терморегуляторе помечены: слева ноль, справа линия или фаза

Ставим теплоизоляцию и закрываем крышку

Бак рекомендуется подключать отдельной веткой от электрического щитка. Ветку нужно оснастить устройством автоматического выключения. Рекомендованная мощность автомата – 16А. Для подключения к электросети нужно снять с нагревателя заводской провод и провести вместо него новый кабель от щитка. Для проводки используйте трехжильный медный кабель сечением 2,5 мм2.

Водонагреватель обязательно нужно заземлить. Отсутствие защитного заземления грозит множеством неприятностей. Если легкие «пощипывания» током во время приема душа еще можно пережить, то полный выход проводки из строя и пожар – ситуации куда более трагические.

Схема подключения бойлера к щитку

Заземление бака выполните прямиком в распределительном электрощитке. Если вы не владеете нужными для этого навыками, пригласите квалифицированного электрика. Для заземления также рекомендуется использовать медный провод.

Схемы подключения бойлера к одноконтурному котлу

Существует три способа подключения бойлера к котлу.

Прямое включение водонагревателя в систему отопления

В данном варианте БКН включается в систему отопления, последовательно или параллельно с другими радиаторами. Самая простейшая и неэффективная схема, не рекомендуется к использованию и дана для справки.

Схема прямого включения водонагревающего газового одноконтурного котла к отопительной системе.

Если температура котла установлена ниже 60 °C, эта схема становится ещё менее экономичной, а вода нагревается очень долго.

Увеличение температуры

В схему подключения добавляется трёхходовой клапан — специальное устройство, которое переключает движение теплоносителя при понижении температуры в баке водонагревателя на ГВС и наоборот.

Таким образом, если вода для ГВС остывает, отопление временно отключается. Вся мощность котла перенаправляется на ГВС. Температура на приборе в этой схеме выставляется выше (обычно 80–90 °C). А температура отопления регулируется трёхходовым клапаном.

Использование термостата в водонагревателе и автоматики

Если в БКН установлено термореле (устройство, подающее сигнал при достижении заданной температуры), а на контроллере котла есть контакты для подключения термостата бойлера, то эта схема является самой предпочтительной.

В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.

Термостат для водонагревателя в систетме отопления, с ним можно узнать данные о температуре воды.

Материал труб для обвязки БКН

На регуляторе термоголовки выставляется желаемая температура нагрева воды не выше, чем температура на подаче котла. Также в паспортах-инструкция к применению.
Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки: Холодная вода — может устанавливаться обычная полипропиленовая труба. Подача теплоносителя регулируется термостатом, который открывается и закрывается в зависимости от температуры воды в баке. Обвязка БКН должна решить несколько важных задач: обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю; предотвратить гидравлический и термический удар; поддерживать заданную температуру нагрева воды в автоматическом режиме.
Что такое нагрев с приоритетом Перед тем как установить в систему ГВС бойлер косвенного нагрева, необходимо выбрать принцип его подключения: с приоритетом или без. Все дело в том, что жидкость постоянно циркулирует по кольцу и охлаждается, поэтому котел тратит гораздо больше ресурсов на постоянный ее подогрев.
Кроме того, снижение температуры усиливается за счет смешивания разных слоев жидкости. Если необходим более интенсивный нагрев это может произойти, если котел обычно функционирует в низкотемпературном режиме , то лучше выбрать модель со встроенным ТЭНом. Материал подходит для пайки всей системы ХВС.
Если клиент отключает котел, то сделайте так, чтобы при отключении котла отключились все системы и оборудования. Также поищите электрическую схему подключения котла к бойлеру. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже. Кроме установки и подключения БКН потребуется регулярное обслуживание.

Подписывайтесь на получение новых статей. Для этого мы можем перекрыть контур отопления и оставить работать только бойлер косвенного нагрева. Нагрузка токовая, как правило, не менее 10 А. Такие устройства подключаются к отопительным системам, в которых используются котлы, не оснащенные автоматикой. Для подключения придется систему отопления выполнить в два контура, первый — для генерации тепла в доме, второй, имеющий больший приоритет, — для бойлера то есть если в агрегате температура воды упадет, то трехходовый клапан переключит горячую воду в контур отопления, пока не вернется нужная температура.

Нюансы устройства обвязки Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Возьмем самый простой случай, когда автоматика в водонагревателе уже есть. По опыту можем сказать, что сухой ТЭН лучше не брать. Первая схема системы отопления с бойлером косвенного нагрева направляет весь объем теплоносителя на прогрев бака, за счет чего обеспечивается очень быстрый нагрев воды.

То есть стальные трубы зарастают. В этом случае бойлер нагревается быстрее, но тогда отопление полностью останавливается и при длительном простое температура в батареях может значительно упасть. Если отопительные приборы отключить на минут, температура в комнатах за такой короткий промежуток времени вряд ли понизится, зато нагретой воды будет достаточно. Подключение бойлера косвенного нагрева с рециркуляцией Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников. То есть во время приготовления ГВС контур отопления отключается.
Оборудование для котельной. Из каких элементов состоит современная котельная?

Как подключить бойлер косвенного нагрева к одноконтурному котлу

Арматура для обвязки БКН

1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
2. предотвратить гидравлический и термический удар;
3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

• Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
• Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
• Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
• Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
• Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
• Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Материал труб для обвязки БКН

• Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
• Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

Варианты обвязки бойлера косвенного нагрева

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

• быстрый нагрев ГВС;
• экономия при постоянном использовании бойлера;
• возможность автоматизации нагрева воды.

Обвязка в самотёчной системе

Монтаж рециркуляции ГВС с БКН

• снижение температуры нагрева ГВС;
• увеличение расходов на топливо;
• энергозависимость.

Обвязка БКН с двухконтурным котлом

• При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
• Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.
