Как сделать тёплый пол из полипропиленовых труб

Монтаж труб водяного теплого пола и заливка стяжки

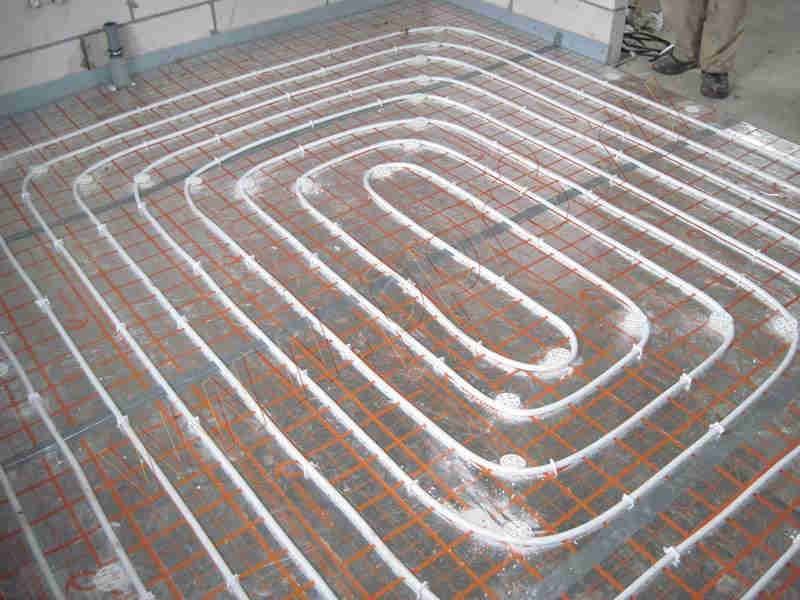

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке

Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт

Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением

Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

• Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
• Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Трубы отопления в цпс стяжке — можно или нельзя?

Обычно трубы горячей и холодной воды прячут под штукатурку или керамическую плитку. Таким образом, вам нужно будет проделать штробы в стенах для утопления трубопроводов. Если вы не хотите использовать лишний штукатурный материал для выравнивания всей поверхности стены, тем самым делая помещение меньшим по площади, вам придется заняться пыльной работой. Штробы выполняют болгаркой на глубину залегания труб. После этого монтируют трубопровод.

Монтаж трубопровода необходимо выполнять с использованием утеплительной скорлупы. Она делается из пенополиэтилена или гофротрубы.

Монтаж трубопроводов отопления или горячей воды рекомендовано выполнять из специально предназначенного пвх трубопровода со значением рн20 (трубы для холодной воды имеют значение рн16), или же из металлопластиковых труб. Металлопластик подходит и для монтажа системы горячего водоснабжения и собственно прямо предназначен для монтажа систем отопления. Труба имеет внутреннее сечение с металлической оплеткой (армирование). Для армирования используют металл алюминия, он не способен разлагаться и стоек к химическому составу воды.

Чтобы выполнить пайку такого трубопровода вам необходимо будет особое устройство, которое позволяет зачистить металлические края для качественного соединения труб и фитингов. Такие приспособления называют фрезами, чинками, стружилками и др. Такое устройство выглядит как металлическая колба соответствующего размера с двумя ручками и острым ножом. Стружилка надевается на обрезанный конец трубы и проворачивается (резьба получается по типу стружки затупленного карандаша).

Если монтаж труб происходит в полу, то крепить систему не обязательно, крепления нужны, лишь в сложных местах, где трубопровод может прогнуться, и не будет давать возможность к дальнейшим работам. Полипропиленовые трубы обладают большим коэффициентом температурного расширения. При монтаже системы трубопровода из такого материала вам необходимо знать:

• при монтаже трубопровода длиной более 10 м необходимо установить на их участке компенсационную муфту. Муфты не следует покрывать стяжкой, лучше место их размещения засыпать песком;
• все узлы трубопровода, то есть места установки фитингов (колена, тройники и т.д.) должны быть в утеплительном коробе или гофротрубе. Результат излишней концентрации напряжения в системе может привести к их разрушению и протечкам, а в некоторых случаях и разрушению стяжки или другого облицовочного слоя стен или полов.

Правильно выполненная разводка с выполнением основных условий монтажа прослужит вам достаточно долго и не стоит переживать, что вскоре вам придется заново делать ремонт в ванной или другой комнате.

Выбор труб для отопления

Выбирая трубы из полипропилена для отопления, необходимо сравнивать параметры работы будущей системы с техническими условиями, для которых предназначены тот или иной вид материала.

Для монтажа отопления стоит применять трубы следующих марок —PN 20 и PN 25. Они могут работать в системах с температурой рабочей жидкости 90 градусов, выдерживают кратковременное повышение до 100 градусов. Данные трубы рассчитаны на применение в условиях, когда давление не превышает 20 и 25 атмосфер соответственно.

Для отопления лучше применять армированные трубы PN 25. Конструкция такой трубы включает в себя слой алюминиевой фольги, которая значительно повышает прочность изделия, не позволяет ему деформироваться под воздействием температуры.

Одно из основных правил того, как выбрать полипропиленовые трубы для отопления, гласит — обращайте внимание на внешний вид изделия:

• качественные трубы имеют ровную круглую форму,
• материал, из которого они изготовлены, однородный,
• на них в обязательном порядке должна быть нанесена маркировка.

Руководствуясь этими правилами, вы сможете выбрать качественный материал.

Проект — основа системы отопления

Если монтаж всей системы можно выполнить самостоятельно, то составить грамотный проект отопления по силам только профессионалу. Существует множество факторов, влияющих на эффективность работы отопления. Учесть их, не имея опыта работы в данной сфере, просто невозможно.

На качество работы системы отопления влияют:

• Правильность подбора диаметров труб. Вся система выполняется из труб различного диаметра, это позволяет получить хорошую циркуляцию энергоносителя.
• Соблюдение нормированных углов уклона труб наиболее актуально для самотечных систем, хотя не меньшую роль играет и при принудительной циркуляции, обеспечиваемой насосом.
• Марка применяемых труб зависит от давления и температуры носителя. Как уже говорилось, установка армированных полипропиленовых труб более предпочтительна.
• Количество и место установки отопительных приборов оказывает существенное влияния на температуру в помещении.

Выбор системы отопления производится, исходя из конкретных особенностей помещения. Могут применяться варианты с верхней или нижней подачей.

Перед составлением проекта специалист должен обследовать помещение, уточнить все его нюансы, разобраться с возможностью применения того или иного типа отопительной системы. На основании полученных данных и будет составлен проект, содержащий все сведения о применяемых материалах.

В проекте в обязательном порядке должна быть графическая часть, на чертеже указываются:

• диаметры трубопроводов,
• углы их уклона,
• места, способы крепления и подключения отопительных приборов,
• схема обвязки котла.

На основании такого проекта вы вполне сможете выполнить монтаж труб из полипропилена своими руками.

Материалы для изготовления

Для изготовления коллекторного узла можно использовать трубы: металлические (круглого и прямоугольного сечения) или полипропиленовые. Соединение отводящих контуров с коллекторной трубой производится через шаровые или вентильные краны, с помощью которых регулируется подача теплоносителя на каждый участок отопительной системы.

Узел из полипропилена

Для этого используются куски полипропиленовой трубы, к примеру, диаметром 32 мм (можно остатки от сооружения отопительной системы дома) и несколько фитингов в виде тройников размерами 32/32/32 — его устанавливают на конце коллекторного узла, и 32/32/16 — промежуточные элементы для соединения с отводящими каналами по участкам.

Фото 1. Коллектор для системы отопления, изготовленный из полипропилена. Красными линиями обозначен поток теплоносителя.

Первый тройник монтируют перпендикулярно основной трубе. Два внешних его патрубка, расположенные вертикально, соединяют так: к верхнему соединяется воздухоотводчик, к нижнему сливной кран. К противоположному концу коллекторной установки монтируется вентиль или шаровой кран. От него будет идти труба в сторону котла.

Промежуточные тройники соединяются в одну конструкцию, которая и будет называться коллектором. Поэтому сначала собирается коллекторная установка путём сваривания тройников 32/32/16 с кусками труб 32 мм, после чего устанавливается тройник 32/32/32 и с противоположной стороны кран. Далее присоединяются к промежуточным фитингам краны или вентили на патрубки 16 мм. Именно с их помощью и будет проводиться настройка подачи теплоносителя в каждый контур.

Преимущества устройства из полипропилена

В первую очередь надо отметить дешевизну конструкции, потому что для этого придётся лишь приобрести небольшое количество тройников и кранов. Другие достоинства:

• если грамотно провести сварку, то такая конструкция не будет подтекать;
• полипропилен не подвержен коррозии, не гниёт и не изменяет своих характеристик под действием воды и высоких температур;
• небольшой вес прибора;
• простота монтажа.

Из латунных фитингов

Для сборки такой установки используют фитинги и вентили из латуни.

Для этого надо те же тройники соединить двусторонними муфтами посредством резьбового соединения с обязательной намоткой на резьбу герметизирующего материала.

При этом, если резьба на тройниках внутренняя (что чаще всего и встречается), то муфты должны быть с внешней резьбой и поджимающими гайками.

Количество тройников — количество контуров, плюс один. Последний устанавливается на конец коллектора и соединяется двумя патрубками со сливным краном и воздухоотводчиком.

Из профильной трубы

Это самый сложный процесс, связанный со сварочными работами по металлу. Здесь требуются навыки и опыт, потому что сварка двух труб требует полного проваривания стыка во всю толщину соединяемых изделий.

Предварительно на бумаге рекомендуется набросать эскиз с точным определением мест расположения патрубков. В качестве патрубков берутся сгоны диаметром, соответствующим размерам труб отводящих контуров. Параметры на бумаге переносятся на профилированные трубы, используемые в качестве коллектора. Их сечение или 80х80, или 100х100 мм.

Фото 2. Коллектор для отопления, изготовленный из профильных труб. Красным цветом обозначен горячий теплоноситель, синим — холодный.

На них с одной стороны наносятся места расположения патрубков с точным обозначением внешнего диаметра. После чего газовым резаком или плазморезом вырезаются отверстия. К ним строго перпендикулярно привариваются сгоны. С одного торца большая труба закрывается металлической заглушкой (крепление производится электросваркой).

С другой стороны устанавливается такая же заглушка, в которой предварительно вырезается отверстие под соединение с вентилем или краном. То есть, в отверстие врезается сгон. Места сварки обязательно зачищаются металлической щёткой от окалин.

Два таких элемента соединяются в одну конструкцию путём установки между ними металлических профилей. Один соединяется с контуром подачи теплоносителя, второй с контуром обратки. Лучше, если обозначить разные группы разным цветом: красный используется для подачи, синий для обратки.

Этапы монтажа теплых водяных полов

1этап – установка технологического узла в коллекторный шкаф.

2этап – подготовка пола.

Поверхность пола должна быть горизонтальной без неровностей. Превышение уровня допускается только на 5 мм. Если поверхность неровная, то нужно делать дополнительную бетонную стяжку. Убираем с основания мусор мощным пылесосом, затем заделываем цементом щели и трещины.

3 этап – укладывание демферной ленты.

Она необходима для того, чтобы отделить греющую плиту от стен, не допустить потери тепла и для компенсации температурных деформаций. Толщина ленты 5-8 мм, высота 15 мм. Ленту нужно укладывать по периметру так, чтобы после стяжки и чистового покрытия она выступала над ними. По окончании строительных работ край ленты, выступающий над поверхностью чистовой укладки, обрезают.

4 этап – кладем слой теплоизоляции, которая предупредит потерю тепла контурами.

В качестве материала для гидроизоляции используют пенополистирол или пеноплекс. Он служит также основой для укладки труб. Накладывают маты из пенополистирола друг на друга внахлест, вставляя в пазы. Если покрытие подвергается увлажнению снизу, то под эти плиты укладывается пароизоляция. Теплоизоляцией может быть и обычная полиэтиленовая пленка. Можно использовать мультифольгу. Тогда сверху теплоизоляционного материала следует накладывать арматурную сетку, к которой крепят контуры с помощью пластиковых хомутиков, стальной проволоки, степлера и фиксатора. Прекрасным креплением труб к арматурной сетке является планка из ПВХ.

5 этап – водяной теплый пол для частного дома своими руками предполагает также укладывание труб.

Трубы кладутся змейкой или улиткой. Отрезки между ними(шаг) выкладываются в соответствии с проектной документацией. От правильной укладки будет зависеть эффективность работы отопления. Контуры должны быть не более 60-90м. Если помещение большое, то следует уложить еще несколько контуров

Важно, чтобы они были одинаковой длины, из цельного куска, иначе нарушится герметизация

Обрезаем концы труб и присоединяем к коллекторам. Фитинг евроконус затягиваем гаечным ключом.

6 этап – проверяем отопительную систему на герметичность.

Для этого нужно залить систему водой под давлением. Давление должно превышать обычное в несколько раз, но не менее 0,6 МПа. Это давление следует держать в течение 30 минут. Следующее гидравлическое испытание уже проходит 2 часа, а давление повышается до 1 МПа.

7 этап – если опрессовка произошла успешно, то нужно залить бетонную стяжку. Она застывает около 28 дней.

Стяжка представляет собой цементно-песочный раствор с добавлением пластификатора.

Модификатор бывает жидким и сухим.

Сухой пластификатор разбавляют водой 1:2. Модификатор способствует удалению лишней жидкости, делает раствор пластичным и однородным.

Виды покрытия

Водяной теплый пол используется в основном под плитку и керамогранит.

Данные напольные покрытия быстро нагреваются и не выделяют при этом вредных веществ. Они прочны, не подвергаются деформации, прослужат длительное время. Широкое дизайнерское решение сделает плитку красивым напольным покрытием по вашему вкусу.

Можно использовать и другие материалы : ламинат, ПВХ-плитку, линолеум, ковролин.

Только нужно учитывать особенности данных материалов и прислушиваться к советам мастеров по употреблению его в качестве напольных покрытий отопительной системы.

Теплозвукоизоляционный линолеум не будет пропускать тепло. Теплопроводность больше, чем тоньше линолеум. Кроме того, нужно учесть, что него могут попасть небольшие частицы, которые будут чувствоваться босыми ногами. Поэтому желательно стелить его профессионалами. Если сами взялись за покрытие линолеума, то делайте аккуратно, чтобы отделочные материалы ложились ровно.

Поверх труб выкладывают ДСП, фанеру или ГВЛ.

Ламинат, используемый как напольное покрытие в водяном теплом поле обладает высокой теплопроводностью. Чем тоньше его слой, тем быстрее и больше он отдает тепла. Такой пол быстрее нагревается, создавая комфортные условия для живущих в доме.

Паркет менее надежен, потому что подвергается воздействию высоких температур и перепадам давления. Это капризный материал, поэтому за ним нужен тщательный уход и достаточная влажность.

Требования, предъявляемые к трубам теплого пола

Теоретически, для транспортировки не слишком горячего теплоносителя подойдет любой трубопровод. Даже собранный из различных обрезков. Но в случаях, когда протечки грозят серьезной тратой денег, надежность становится определяющим требованием. Это абстрактное, как и долговечность, понятие, включающее целый комплекс характеристик. Поэтому самая простая и очевидная рекомендация – использовать только специально предназначенные трубы.

Температурная стойкость

Стойкость к температурам, необходимая даже с учетом того, что напольные покрытия не прогревают свыше 35°C. Для отопления, в любом случае, используют материалы, выдерживающие нагрев до 90° и выше. Связано это не только с пиковыми значениями температуры, но также с непрерывностью воздействия. Структура материалов, непредназначенных для этого, кристаллизуется, если их перманентно нагревать всего до 30-40°, и разрушается.

Механическая прочность

Трубы должны обладать механической прочностью, достаточной для сдерживания внутреннего давления, веса бетонной стяжки, различных деформаций, эрозийного воздействия воды. Как правило, давление в отопительных системах частных домов не превышает 2 атм., но труба должна выдерживать не меньше 6 атм. В этот показатель войдут практически любые нагрузки.

Химическая инертность

Химическая инертность, включающая стойкость к кислородной, электрохимической коррозии, компонентам теплоносителя, а также агрессивно щелочной среде, образуемой цементом.

Достаточная длинна трубы

Длинна отдельного отрезка трубы должна быть достаточной для прокладки отдельного контура. Это, пожалуй, главная причина, по которой здесь практически не используют стальной прокат, даже из нержавейки. Любой стык – это «слабое звено» в плане прочности и химической инертности. При этом он нарушает гладкость внутренней поверхности трубопровода, снижая его проходимость, повышая гидравлические потери.

Поэтому труба, предназначенная для теплого пола, чаще всего продается длинными отрезками, свернутыми в бухты.

Варианты укладки контуров трубы

Качество материалов и комплектующих

Качество материалов и комплектующих, подтвержденное сертификатами, именем производителя, отзывами потребителя. От подделок, конечно, никто не застрахован. Но известный европейский бренд однозначно будет надежней, чем «левый noname». Хотя испытать трубу можно самостоятельно, подвергнув ее каким-либо экстремальным нагрузкам.

Взаимозаменяемость, соответствие фитингов принятым стандартам

Неизвестный мелкий производитель не сумеет насытить ими рынок. Купить по дешевке трубу, пусть и хорошую – это только полдела. Без качественной арматуры, которую нечем заменить, она совершенно бесполезна.

Еще один значимый нюанс – кислородная диффузия. СНиП 2.04.05-91 прямо говорит, что трубопровод системы отопления должен содержать антидиффузионный слой (кислородный барьер), исключающий проникновение воздуха в систему. Речь здесь идет о полимерных трубах – пластиковых (металлопластиковых), полипропиленовых, полиэтиленовых.

Однако противники этого утверждения приводят свои доводы. Например, о том, что даже в закрытой системе появление кислорода неизбежно. Поэтому более важная задача – это его эффективное устранение. Безопасный, надежный способ – установка воздухоотводчиков и (или) деаэраторов. Также можно добавить гигроскопические присадки – токсичный гидразин или сульфит натрия, но их содержание необходимо контролировать.

Монтаж водяного контура в бетонной стяжке

Поверхность перед укладкой трубопровода необходимо выровнять, чтобы не было уклона и ям. Обычно используют для этих целей самовыравнивающиеся наливные полы. Перепад поверхности допускается не более 2 см. При монтаже соблюдайте следующую последовательность действий:

• Устанавливают коллектор на стене, строго по вертикали и горизонтали, используя для этого лазерный или водяной уровень. Установка «на глазок» чревата сбоями в работе системы в дальнейшем.
• По периметру стен укладывается демпферная лента. Она будет компенсировать расширение стяжки при нагреве, снизит потери тепла через стены и послужит в качестве звукоизоляции. Ленту укладывают с таким расчётом, чтобы она выступала над стяжкой – излишки впоследствии обрезают.

Коллектор теплого пола

• Укладывается слой гидроизоляции.
• На слой гидроизоляции укладывают плитный утеплитель. Его толщина будет зависеть от климатической зоны. Сверху можно уложить мультифольгу – она уменьшит теплопотери.
• Утеплитель покрывают пароизоляционным материалом.
• Монтируют крепежи для труб, если они не предусмотрены в утеплителе.
• Приступают к укладке труб строго по схеме. Начинают укладку от коллектора. При укладке не допускайте перегибов трубы.
• После этого действия проверяют работоспособность системы в течение как минимум 5 ч. Постепенно увеличивают давление и поднимают температуру. Давление доводят до максимально допустимых значений. Если всё прошло успешно, переходят к следующему этапу.

Укладка труб

• После гидравлических испытаний поверх контура укладывается арматурная сетка и делается стяжка. Толщина стяжки должна быть не менее 3 см над трубой. Недостаточная толщина может вызвать эффект «зебры», когда тепло распределяется неравномерно по площади пола. В качестве раствора лучше приобрести готовую смесь для тёплого пола.
• Запускают систему в щадящем режиме: теплоноситель на входе в систему должен быть 20-25 0С.
• Бетон набирает прочности 3-4 недели, после этого можно устраивать чистовой пол.
