Гребенка для теплого пола: выбор гребенки, сборка и настройка гребенки для теплого пола своими руками

Решение проблемы с контурами теплого пола

Подключая контуры напольного обогрева к одной коллекторной группе, вы можете сбалансировать их двумя способами:

1. Первый способ предполагает собой создание ровных колец, однако укладывать их можно несколько штук в одну комнату, например, в ванную вы можете положить одно отопительное кольцо, в гостиную три, а в кухню два. Таким образом, нагрев всех колец будет одинаковым.
2. Если вы не хотите создавать несколько колец в одной комнате, то для вас также есть решение. Отопительные контуры могут быть разной длины, однако их стоит подключать через специальное устройство – расходомер для теплого пола. Расходомер или ротаметр – это совокупность балансировочных кранов, ограничивающих количество выпускаемого в систему теплоносителя. Пример ротаметра вы можете увидеть на фото.

Особенности расходомеров коллектора

Характеристики технических сторон ротаметров для теплых полов:

• функционируют полностью автономно, не требуют каких-либо источников питания;
• дают возможность использовать теплоноситель в максимальных объемах при минимально возможном расходе. Таким образом, в помещении, квартире, доме, еще больше понижаются энергозатраты остальных нагревателей, иного отопления. А также освобождаются дополнительные ресурсы, которые можно применить на другие цели;
• приборы способные обеспечивать полный контроль над количеством теплоносителя, поступающим в трубки отопительного контура пола;
• монтаж чрезвычайно простой: изделие вкручивается в уже существующее под него посадочное место в коллекторе. Такая же элементарная балансировка: вентилем, регулировочными кольцами. При этом выставленные уровни видны на шкале;
• не требует особого обслуживания. Единожды выставленное положение поршня держится, пока его не изменит пользователь.

Важной особенностью является то, что расходомер устанавливается вместе с коллектором — эти два узла взаимосвязанные, именно ими контролируют, эффективно и просто настраивают, балансируют водяной отапливаемой пол

Как выполняется балансировка

В зависимости от модели расходомера, после монтажа и опрессовки системы отопления их выставляют в исходное положение «открыто». Для приборов, не имеющих встроенного вентиля с градуировкой оборотов, дополнительный вентиль устанавливается в позицию «полностью открыто», и балансировка системы выполняется после запуска.

В комбинированных моделях есть возможность преднастройки по количеству полных оборотов вентиля. Каждый оборот уменьшает просвет на фиксированное значение.

Вначале рассчитывается нужный для каждого контура объем теплоносителя и определяется его доля в процентах относительно общего объема теплоносителя для всей системы. В соответствии с этими показателями, выставляется начальное положение головки вентиля расходомера на каждом контуре.

Окончательная настройка производится в процессе функционирования. При этом исходят из реальных температурных показателей и ощущениям комфортности.

Конструкции смесительных узлов

Рассмотренные выше схемы показывают лишь принцип циркуляции теплоносителя в отопительных контурах. Для каждой схемы используются разные конструкции смесительных узлов. Причем в каждой из двух типов существует довольно большое количество разнообразных конструкций которые используют разное оборудование и комплектации.

В общем, по конструкции все схемы смесительных узлов можно разделить на такие изделия:

• на 3-ходовых клапанах;
• на 2-ходовых клапанах.

Каждая из этих конструкций может быть изготовлена с использованием разных элементов в разной последовательности и с разным расположением. Так как последовательные схемы смесительных узлов более распространены и чаще применяются при самостоятельном изготовлении, больше внимания уделим им.

На 2-х ходовых клапанах

На 2-х ходовых клапанах также реализуют схемы с параллельным и последовательным смешением. Пример узла представлен на изображении.

Схема последовательного смешения с 2-х ходовым клапаном.

Выбор клапана и схемы расположения проводят в основном исходя из возможной компоновки узла, места для него и других характеристик системы. Нельзя сказать, что узел на 3-х ходовом клапане работает лучше, или наоборот.

На трехходовых клапанах

Если используется смеситель для теплого водяного пола на базе 3-х ходового клапана схема проектируется чаще всего как последовательная. В таком случае трехходовой клапан может быть установлен как на подающей ветке, так и на обратной.

Схема последовательного смешения с 3-х ходовым клапаном.

В первом случае он работает как клапан смесительного типа, в котором поток воды из обратного трубопровода смешивается с подающим и дальше прокачивается насосом в ветки теплого пола. При установке клапана на «обратке» он выполняет функции разделителя потока.

На перемычке между подающим и обратным трубопроводом возможна установка обратного клапана, который будет перекрывать поток в случае остановки насоса, но при открытом трехходовом. Такая ситуация возможна при реализации функции регулирования теплого пола насосом. Этот клапан также можно устанавливать и в схемах с двухходовым клапаном или в узле параллельного смешения.

Схема параллельного смешения с 3-х ходовым клапаном.

Для смешения и разделения используются два разных изделия, которые не взаимозаменяемы. Для маркировки на корпусе клапана указана схема движения воды.

Разделительный и смесительный клапаны.

Регуляция температуры

Узел подмеса для теплого пола работает с грамотным контролем температуры. Для этого используются термоголовки, термодатчики от которых крепятся к подающему или обратному трубопроводу. Какой вариант лучше выбрать? Каждый из них отличается нюансами.

Если регуляция будет проходить по температуре подающего трубопровода, то в ветки теплого пола будет подаваться теплоноситель постоянной температуры. Если термодатчик установить на «обратке», то постоянной будет именно температура в обратном трубопроводе. Во втором варианте в зависимости от увеличения или уменьшения теплосъема, похолодания или потепления температура подающего теплоносителя будет меняться. При этом средняя температура самой поверхности пола обычно более равномерна, чем в первом варианте.

Многие производители теплотехнического оборудования представляют программные продукты, для упрощения выбора насосов, клапанов и других приборов. Без того, чтобы изучать сложные формулы и таблицы.

После того как выбрана схема, комбинация комплектующих и характеристики насосов и клапанов приступают к сборке с соблюдением всех норм монтажа отопительного оборудования.

Хорошая реклама

Самое читаемое

Принцип действия

Работа узла происходит так: теплоноситель циркулирует по всем контурам напольного обогрева, побуждаемый насосом.

Расход в каждом контуре регулируется клапаном вручную либо автоматически, от капиллярного или сервопривода. Когда температура в подающем или обратном трубопроводе (в зависимости от схемы) снижается меньше установленного значения, двух — или трехходовой клапан начинает подмешивать горячую воду из системы, а теплоноситель из обратки поступает в общую сеть. На рисунке показана схема работы коллектора с накладным датчиком температуры воды и двухходовым клапаном:

Почему самодельный коллектор?

В магазинах отопительной техники можно встретить большое разнообразие готовых распределительных коллекторов. В некоторых случаях трудно подобрать прибор с учетом каждого индивидуального типа отопления. Иногда приходится применять не один распределительный прибор, а два, что дает значительное удорожание системе.

Стоимость самодельной гребенки гораздо ниже, чем даже один промышленный коллектор, не говоря уже о двух. Создавая отопительный распределитель своими руками, можно учесть все особенности индивидуального отопления в конкретном доме.

Можно ли обойтись совсем без устройства коллектора при отоплении? Можно, но работа системы не будет полностью эффективной. Очень трудно будет в таких условиях отрегулировать отопление, в конце концов, хозяин придет к мысли о необходимости поставить коллектор.

Монтаж ротаметра

Рассмотрим, как правильно установить чаще всего применяемый тип водомера — комбинированного с интегрированным в него клапаном. Прибор ставят строго вертикально: он просто вкручивается в посадочное место, на гребенку коллектора на подаче или обратке. Вариант прописывается в техдокументации и зависит от направления жидкости внутри. Коллектор уже стандартно имеет гнезда под резьбу ротаметров, часто продается уже с ними в сборе или в комплекте.

Дополнительные уплотняющие материалы не требуются, но если появилась течь, их можно применить. Стандартное изделие имеет накидную фиксирующую гайку и полипропиленовый уплотнитель-кольцо.

Традиционный внешний вид схемы узла такой: водомеры с вентилями на подающем сегменте, термостаты — на обратном (может быть наоборот).

На гребенке коллекторов многоконтурного оснащения есть посадочные места на каждый сегмент, то есть применяется большее количество водомеров, на каждый змеевик, который требуется настроить. Прибор фиксируется накидной гайкой, могут быть иные варианты крепления.

Если на насосно-смесительной части установлены термостаты, то также осуществляется регулировка дополнительная к водомерам: при достижении водой определенной t° на обратке коллектора активируется клапан, меняя зазор для хода воды.

Шкала колбы ротаметра показывает расход, она заполненная водой, уровень которой меняется в зависимости от интенсивности потребления. Там же есть поплавок, который и останавливается напротив соответствующего деления. Водомер сразу покажет значение, балансировка произведется на нем несколькими простыми движениями.

Отрегулировать теплый контур пола корректно можно, только если уровень жидкости в прозрачной мерной емкости со шкалой строго горизонтальный. Нужно особо следить, чтобы сам прибор был установлен ровно вертикально. Для этого установить коллектор с посадочными местами надо ровно с проверкой отвесом, пузырьковым, уровнем. Впрочем, если положение узла имеет отклонения, то система будет нормально работать, но при регулировке надо будет учитывать погрешности.

Водяной теплый пол VALTEC

Бренд VALTEC был одним из тех, кто оказал серьезное влияние на популяризацию и развитие систем встроенного обогрева в России и других странах Ближнего Зарубежья. В нашем ассортименте вы найдете всё необходимое для создания максимально комфортной и надежной системы напольного или комбинированного отопления.

Продуманные, проверенные практикой технические решения.
Быстрая комплектация проекта продукцией одного бренда.
Оптимальная стоимость.
Выбор оборудования в зависимости от запросов и бюджета заказчика.
Простой монтаж и эксплуатация.
Всесторонняя техническая поддержка.

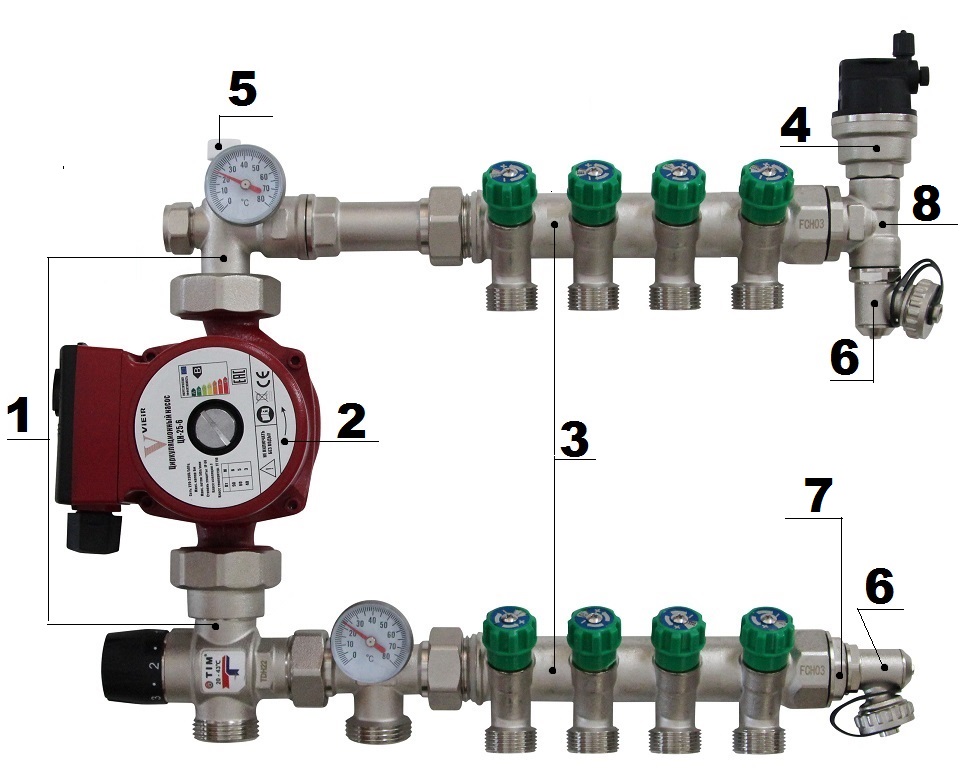

Конструктивные элементы

Коллекторный узел для устройства теплого пола состоит из большого количества элементов, которые обеспечивают его эффективную работу. В их перечень входит:

• циркуляционный насос. Устанавливается на трубопроводе подачи. Комплектация системы насосом обеспечивает ее необходимым давлением. Это делает возможным циркуляцию теплоносителя в нужном объеме, что в несколько раз увеличивает эффективность напольного отопления;

• узел подмеса. Это регулирующий клапан, через который происходит подпитка системы горячей водой. Работа данного узла происходит в автоматическом режиме благодаря датчикам температуры. Они регистрируют изменение параметров теплоносителя, после чего дают команду на открытие клапана. Он остается в таком виде, пока температура жидкости не повысится до нужного значения. В качестве терморегулятора используется сервопривод;

• распределительная гребенка. Представляет собой узел, который комплектуется множественными отводами для подключения водяного контура. На гребенке устанавливаются расходомеры. Они позволяют распределять теплоноситель по разным зонам водяного контура;

• воздухоотводчик. Позволяет удалить лишний воздух из системы, который может нарушать ее нормальную работу. Присутствует в дорогих моделях, которые представляют собой готовый коллекторный узел;

• метеодатчик. Позволяет производить регулировку температуры теплого пола в автоматическом режиме в зависимости от погодных условий.

Проблемы, которые могут возникнуть

Приведем конкретный пример.

Сложности при осуществлении монтажа системы

Длина контуров в разных по площади помещениях, отлична. Это создает проблемы.

1. Монтируется контур теплого пола в ванной, гостиной и на кухне.
2. Он  подключается к одному коллектору.
3. Понятно, что площадь напольной поверхности в данных комнатах разная. Следовательно, и длина укладываемых под покрытие трубопроводов, тоже отличается.
4. Значит, и расходование в них теплоносителя тоже будет разным.

Та же самая ситуация может сложиться и при использовании радиаторных отопительных контуров, имеющих разное число секций и различную длину труб, которые подключены к одному этажному коллектору. То есть – какие-то помещения будут перегреты, а в остальных будет холодно.

Чтобы этого не происходило, инструкция рекомендует расход воды в радиаторной системе определять, установив на каждую батарею терморегулятор. По сути – это вентиль, который регулирует количественно расход. Приблизительно то же можно осуществить и на напольной отопительной системе.

Способы решить задачу

Сбалансировать отопительные контуры напольной обогревательной системы, которые подключены к одной и той же коллекторной группе, возможно двумя методами.

1. Применяя первый из них, нужно все кольца сделать равной длины и грамотно распределить их под покрытием. Например, три контура будут в гостевом помещении, два – на кухне и один в ванной.
2. Второй способ – смонтировать всего 3 контура, по числу комнат. Однако подключать их надо будет не непосредственно к коллекторам, а через особые устройства – расходомеры для теплого пола, их называют также ротаметрами. По предназначению они являются балансировочными вентилями.

В приводимом примере термин «расходомер» означает не измерительное приспособление, а специальный кран, при помощи которого можно контролировать и задавать расходование теплоносителя.

Следует учитывать, что приборы некоторых производителей можно подключать лишь к коллектору для обратки.

Оптимальная конструкция коллекторной группы.

1. Оптимальный вариант, когда коллекторный узел имеет такую конструкцию – подающий коллектор оснащается ротаметром, а на обратный аналог ставится терморегулятор.
2. Благодаря этому, подающая часть группы направляет в каждый из обогревательных контуров точно дозированный объем теплоносителя. Обратный же коллектор закрывает, открывает контуры, по мере того, как жидкость остывает в трубах.
3. Помимо этого, желательно, чтобы подающий коллектор для теплого пола с расходомерами обладал воздухоотводчиком автоматического типа и был соединен с обратным аналогом байпасом, имеющим перепускной клапан.

На данный момент производители выпускают много расходомеров, представляющих собой, как измерительные устройства, так и регуляторы расхода носителя тепла. Существуют и приборы, совмещающие эти функции. Естественно, цена их выше.

Если вы приобретете только измерительное устройство, его надо будет ставить совместно с обыкновенным вентилем. Открывая либо закрывая кран, согласно показаниям шкалы ротаметра, вы сможете регулировать поступление теплоносителя.

Как сбалансировать отопительные контуры

Пример балансировки системы.

1. Общее прохождение теплоносителя сквозь коллектор (л./мин.) берется за 100 процентов.
2. Далее (также в процентах) определяется расходование для каждого из контуров. Например – 15%, 35% и 50%. Они переводятся (пропорционально) в литры за минуту.
3. Затем нужно открутить либо закрутить головку ротаметра (или крана, соединенного с измерительным расходомером), тем самым поставив необходимые показания.
4. Следует учитывать, что так можно осуществить лишь расчетное балансирование контуров.

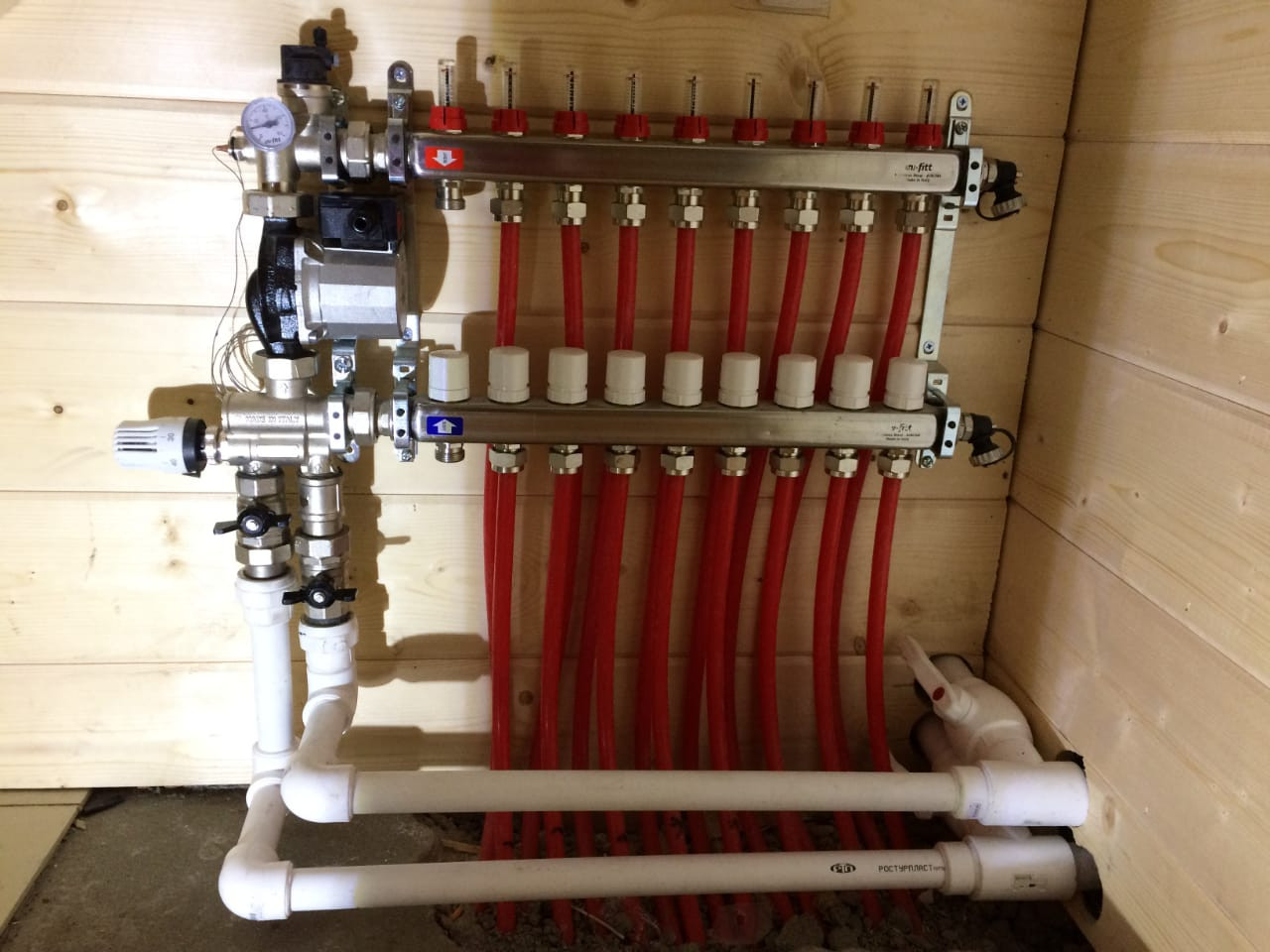

Сборка коллектора с расходомерами.

5. Фактическую регулировку производят по реальному расходу теплоносителя. С этой целью надо перед подающей частью коллектора для теплого пола поставить измерительный ротаметр. Исходя из его показаний, и можно будет раскидать общие расходы по подсоединенным к коллекторной группе контурам.

Коллекторная система отопления. Принципы ее работы.

Как установить смесительный узел для теплого пола своими руками Как я уже говорил ранее, такая вид системы отопления применяется чаще всего в двух и более этажных домах. Но никто не запретит вам применять ее в одноэтажном доме. Тут все зависит от целесообразности. Кроме приборов отопления к коллектору может быть подключен бойлер косвенного нагрева или система подогрева бассейна или теплицы. Так что и в одноэтажном доме можно применить такого рода ухищрение. Главное не забыть о том, что в коллекторной системе отопления может быть только принудительная циркуляция теплоносителя. А это значит, что в ней должен быть хотя-бы один, а чаще всего несколько циркуляционных насосов. Смотрим на рисунок ниже:

На рисунке изображена схема без бойлера косвенного нагрева. Здесь сделано так, потому что применяется двухконтурный газовый котел. Ну а если котел будет одноконтурным, то все будет выглядеть немного по-другому:

Тут есть все, что любят современные домовладельцы:

• Радиаторы.
• Водяные теплые полы.
• Резервный электрический котел.
• Бойлер косвенного нагрева.

Если не считать вместе с насосом котла, то здесь их будет 5 штук. Для того, чтобы циркуляционные насосы не создавали разности давления между коллектором «подачи» и коллектором «обратки» здесь применяется гидрострелка. Благодаря ей, циркуляционный насос котла всегда может обеспечить нужный расход теплоносителя через теплообменник котла, что положительно сказывается на сроке его службы. Контуры теплых полов подключаются через свои коллектора с группами автономной циркуляции. Здесь нужно учесть возможность аварийного отключения электричества. Чтобы обеспечить работу «мозга» котла и циркуляционных насосов во время отключения вам понадобится . Без него циркуляция теплоносителя в системе прекратится, а это чревато всяческими неприятными последствиями.

Выбор, установка и регулировка расходомеров

Водяной теплый пол, как правило, состоит из нескольких контуров пластиковых труб. Горячая вода, двигаясь по ним, отдает свое тепло и возвращается через обратную подающую часть системы. Коллектор (система гребенок) теплого водяного пола предназначен для сбора остывшей воды, смешивания и подачи нагретой. Другими словами – это узел контролирующий работу системы теплого пола.

Чтобы регулировать температуру, в коллекторе предусмотрены расходомеры. Эти устройства контролируют расход теплоносителя, в данном случае воды.

Зачем нужен расходомер

Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:

• В разных помещениях температура будет разной;
• Возможен перерасход электроэнергии на нагрев воды в системе;
• Разные контуры будут прогреваться неравномерно.

Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза.

Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади.

Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.

Совет! При монтаже водяного теплого пола нужно стремиться делать контуры труб примерно одной длины. Это сэкономит расходы на электроэнергию и позволит точнее регулировать температуру.

Принцип работы

Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.

Непосредственно расходомер состоит из нескольких деталей:

• Корпус;
• Прозрачная колба со шкалой;
• Поплавок.

Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.

В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.

Пошаговая инструкция по установке и регулировке

H2_2

Ротаметр устанавливается строго вертикально. Чтобы уровень жидкости в колбе был точным, сам коллектор монтируется также по уровню. Если трубопровод-гребенка будет установлен криво, регулировка температуры будет некорректной.

Так как финишные отделочные работы происходят зачастую после монтажа коллектора, необходимо защитить узел и его комплектующие от возможных повреждений. Оптимальный вариант – сделать в стене для него нишу либо специальный шкафчик.

Установка и регулировка:

1. С помощью ключа вкрутить расходомер в технологический вход обратной линии коллектора;
2. Поворачивая мембрану (колбу) против часовой стрелки, открыть измеритель напора;
3. Удалить защитное заводское кольцо;
4. Повернуть латунное кольцо корпуса по часовой стрелке до нужного уровня напора. Это и есть балансировка скорости потока энергоносителя. Поплавок на шкале укажет заданную величину;
5. Закрыть латунное кольцо накладкой. Это нужно сделать во избежание повреждения устройства, особенно если узел водяного теплого пола не закрыт в нише или шкафу;
6. Проверить работу системы.

Во время эксплуатации узла колба остается открытой, чтобы был виден уровень водяного поплавка. Если нужна балансировка в ходе работы – просто поворачивается мембрана в нужном направлении.

Выбор расходомера для водяного теплого пола

Качественные ротаметры должны сопровождаться гарантией на 5-7 лет стабильной работы. Рекомендуется выбирать расходомеры с латунным корпусом

Также следует обратить внимание на колбу, она должна быть выполнена из прозрачного стекла с хорошей видимостью шкалы водяного уровня. Однако есть мнение, что лучше выбирать изделия с мембраной из ударопрочного пластика. При выборе устройства нужно учитывать площадь системы трубопровода

При выборе устройства нужно учитывать площадь системы трубопровода

Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания

Что ставиться на коллектор для теплого пола?

На коллектор могут быть установлены:

• водосливные клапаны (служат для опорожнения коллекторной сети на период, когда отопление не требуется, или же для наполнения сети коллекторов в период отопления);
• воздуховыпускные клапаны (предназначены для автоматического выпуска воздуха из трубопроводов при их заполнении или опорожнении);
• счетчики тепла (позволяют контролировать объем подачи теплоносителя, тем самым экономить на оплате коммунальных услуг);
• регулировочные краны (служит для регулировки степени нагрева системы «теплый пол», для подключения к общей системе отопления трубопроводов подогрева, для изменения внутреннего диаметра трубы подачи теплоносителя на другие направления);
• отсечные клапаны (позволяют контролировать отток теплоносителя в системе в целом или в части системы в зависимости от того, где они установлены).

Монтаж металлопластиковой трубы к коллектору

Внимание! Монтаж металлопластиковых труб к коллекторам выполняется после укладки утеплителя и пр., так что, выполнив монтаж коллектора тёплого пола, читайте материал, соответствующий выбранной вами системе: то ли , то ли. А потом возвращайтесь сюда. Прежде чем крепить металлопластиковую трубу, нужно присоединяемый конец трубы развальцевать и внутренний её диаметр зачистить от заусенцев, иначе можно повредить резиновые уплотнительные кольца

Прежде чем крепить металлопластиковую трубу, нужно присоединяемый конец трубы развальцевать и внутренний её диаметр зачистить от заусенцев, иначе можно повредить резиновые уплотнительные кольца.

Далее надеваем накидную гайку на саму трубу. Затем – обжимную шайбу, на которой есть разрез и внутри имеются насечки. Когда гайку начинают затягивать, шайба сжимается и за счёт насечек плотно обжимает трубу. Далее: надеваем трубу на место, следя, чтобы не повредить уплотнительные кольца, и вручную накидная гайка закручивается (потом подтягивается ключом) (обо всём этом более подробно и с картинками читайте в статье про монтаж металлопластиковой трубы).

Теперь у вас достаточно информации, чтобы выполнить монтаж коллектора тёплого пола вместе со смесительным узлом. О том, как присоединить к коллектору трубу тёплого пола, читайте в следующей статье.

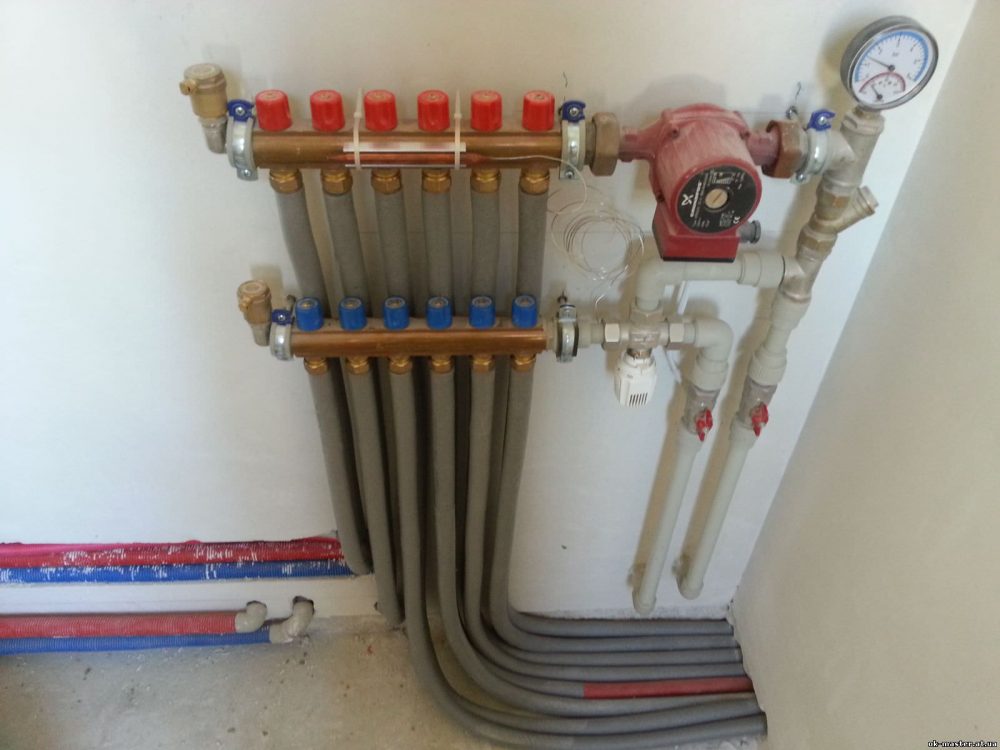

монтаж коллектора тёплого пола

Выбор расходомера для водяного теплого пола

Качественные ротаметры должны сопровождаться гарантией на 5-7 лет стабильной работы. Рекомендуется выбирать расходомеры с латунным корпусом

Также следует обратить внимание на колбу, она должна быть выполнена из прозрачного стекла с хорошей видимостью шкалы водяного уровня. Однако есть мнение, что лучше выбирать изделия с мембраной из ударопрочного пластика. При выборе устройства нужно учитывать площадь системы трубопровода

При выборе устройства нужно учитывать площадь системы трубопровода

Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания. Создание системы отопления дома – это не простая задача, при ее решении появляется очень много проблем

Одна из проблем такого рода может появиться к примеру, если вы подключаете к разводящим коллекторам на этажах несколько обогревательных колец

Создание системы отопления дома – это не простая задача, при ее решении появляется очень много проблем. Одна из проблем такого рода может появиться к примеру, если вы подключаете к разводящим коллекторам на этажах несколько обогревательных колец.

В совершенстве каждое кольцо должно быть одинаковым по собственной длине, дабы расход носителя тепла в обогревательных контурах, подключённых к одной коллекторной группе, был одинаков. Достичь этого бывает проблемно, благодаря этому в сегодняшней статье мы детально побеседуем об этой проблеме, а еще приведём несколько вариантов её решения.
