Ремонт теплообменника газовой колонки своими руками: основные этапы пайки медного радиатора

Как почистить газовую колонку бош. Как узнать, что газовую колонку пора чистить

Чистка газовой колонки необходима, если:

• Колонка не включается, либо отключается, поработав некоторое время. При этом точно известно, что газ и вода в колонку поступают.
• Постоянно срабатывают датчики тепловой защиты колонки. Слой накипи имеет пористую структуру и обладает теплоизолирующими свойствами, что мешает нормальному охлаждению колонки.
• Заметно снизилась эффективность колонки: при нормальной работе горелки вода нагревается значительно слабее.
• Слабый напор на выходе из колонки при нормальном напоре на входе. Вода не может пробиться через перекрытые накипью каналы.

Чистка водоприемного узла

Водоприемный узел установлен на входе водопроводящей системы колонки, имеет сетчатый фильтр для предотвращения забивания трубок теплообменника крупными частицами ржавчины и осадка, а также мембрану автоматической подачи газа при включении крана воды.

• Извлекаем водоприемный узел из корпуса колонки.
• Открутив соединительные винты, открываем корпус.
• Прочищаем фильтр и промываем его сильным напором воды.
• Проверяем мембрану. Мембрана должна быть плоской, если мембрана имеет ярко выраженную вогнутость, значит, она выработала свой ресурс и подлежит замене. Можно заменить «родную» мембрану старой колонки на современную силиконовую, имеющую гораздо больший срок службы.
• Закрываем крышку водоприемного узла, «наживляем» винты и затягиваем поочередно диаметрально противолежащие пары винтов. Таким образом, обеспечивается равномерное натяжение мембраны.

Чистка теплообменника

• Отсоединяем трубки входа и выхода воды в теплообменник. Если прочистка теплообменника проводится нерегулярно, гайки крепления могут быть забиты накипью, препятствующей их отсоединению. В этом случае рекомендуем воспользоваться специальной жидкостью ВД-40, приобрести которую можно в любом автомагазине. Необходимо с помощью масленки закапать жидкость в места соединения гаек. Можно использовать и «Силит» от накипи. Через 15-30 минут гайки можно будет открутить. Если не получается, попробуйте «обстучать» гайку со всех сторон.
• Отсоединив теплообменник, с помощью воронки заливаем в него средство для удаления накипи. В качестве такого средства отлично подойдет раствор 100 г лимонной кислоты на 0,5 л горячей воды. Также можно прочистить теплообменник столовым девяти процентным уксусом, разведенным водой в пропорции один к трем. А вот использовать соляную кислоту не рекомендуется, так как она может вступать в реакцию с металлом, из которого изготовлен теплообменник, что только усугубит ситуацию. Оставляем раствор внутри теплообменника на ночь.
• Раствор сливаем, тщательно . Если не удалить отошедшую от стенок накипь, она может забить трубки теплообменника, поэтому теплообменник промываем сильной струей воды из-под крана. Для этого можно приспособить трубки соответствующего диаметра.
• Ставим промытый теплообменник на место, затягиваем гайки крепления, предварительно поменяв уплотнительные прокладки.

Газовая колонка самопроизвольно отключается

Это датчик температуры, который измеряет температуру газовой колонки во время работы, предотвращая ее перегрев.

На каждой газовой колонке устанавливается датчик температуры, который следит за тем, чтобы колонка не перегрелась, в случае его выхода из строя колонка может самопроизвольно выключаться во время работы. Выглядит это обычно так:

После нормальной работы, в течение какого-то времени, нагреватель «глохнет» минут на 20. По прошествии этого времени его можно включить на такой же промежуток времени. Неисправность, как правило, сезонная и проявляется только летом или зимой при закрытых окнах.

Устройство отключается когда захочет и потом не загорается. Это может произойти при замыкании «на корпус» провода датчика. Проверьте провода, чтобы они были целыми и с хорошей изоляцией.

Для того, чтобы проверить сам датчик на работоспособность, следует снять с него два контакта и закоротить иголкой, скрепкой, кусочком жести. Если газовый прибор включится и заработает – датчик надо менять.

Внимание! Многие хозяева «на первое время» (если не достали датчик) оставляют скрепку и изолируют ее для работы газовой колонки, но, как правило, датчик так и не меняют. Мы не рекомендуем так делать

Пайка теплообменника газовой колонки

Пайка устройства теплообмена газового оборудования выполняется при разгерметизации элемента. Чаще всего, появление свищей в медных теплообменниках связано с некачественной, жесткой водой. Так, в большинстве городов, сегодня, воду обеззараживают при помощи хлора. Нагреваясь, хлор в воде вступает в реакцию с медью (материалом изготовления теплообменника), образуя хлорид меди. В результате стенки и трубки теплообменника начинают разрушаться изнутри. К разрыву стенок теплообменника может привести и замерзшая вода в системе, наличие блуждающих токов.

Осуществить пайку теплообменника можно тремя способами:

• с помощью паяльника мощностью не менее 100 Вт.;
• при помощи горелки с газовым баллоном;
• холодной сваркой.

В некоторых моделях газовых колонок перед пайкой следует снять регуляторы газа и давления

Перед нанесением припоя, следует зачистить поверхность радиатора. Обрабатывать следует не только зияющие свищи, но и зеленоватые пятна на поверхности теплообменника, которые сигнализируют об истончении металла.

Заменить ее можно более доступной канифолью. В среднем, хорошая пайка держится полгода. Снизить вероятность образования новых протечек может заземление колонки. Продлить срок службы теплообменника можно, установив на вход системы фильтр, очищающий и смягчающий воду.

Как снять кожух водонагревателя Bosch

Декоративно-защитный корпус колонки снять просто:

• нужно открепить круглые регулировочные ручки, потянув их на себя;
• перевести прямоугольную ручку регулировки газа к полости корпуса (положение «поджег»). Отметим, что такая ручка имеется не у каждой модели водонагревателя «Бош»;
• выкрутить крестовой отверткой два самореза, фиксирующих кожух на каркасе колонки. Они находятся внизу, по бокам прибора.

Остается двумя руками аккуратно выдвинуть нижнюю часть кожуха водонагревателя на себя. Затем приподнять вверх, полностью снять и отставить в сторону. Теперь можно визуально оценить загрязненность прибора, определить масштаб очистных работ.

Предварительная подготовка

В процессе работы понадобятся следующие инструменты и материалы:

• паяльник мощностью более 100 Вт;
• мелкий наждак или щетка по металлу;
• припой из сплава свинца с оловом;
• флюс – достаточно будет канифоли или измельченного аспирина.

После этого можно перейти к осмотру газовой колонки, чтобы определить место протечки. Не стоит торопиться перекрывать подачу воды.

Вначале снимают с аппарата внешний кожух, если нужно – откручивают болты. Открывают воду и осматривают теплообменный элемент колонки, чтобы выявить место утечки. Если до дырочки (свища) легко добраться, то теплообменник можно паять прямо на месте, не снимая всю газовую колонку.

Для работы в труднодоступном месте понадобится демонтаж водонагревателя, поэтому перекрывают кран на газовой трубе, из теплообменника колонки сливают весь теплоноситель, открыв горячий кран и открутив гайку на трубе с холодной водой. Из современных моделей колонок с заглушками слить воду еще проще – нужно открыть заглушку, чтобы вода вылилась самотеком.

Участок теплообменника, где была обнаружена утечка, следует зачистить щеткой по металлу или мелким наждаком. Нередко на поврежденных местах появляются характерные зеленые пятна, свидетельствующие об окислении меди.

Зачистку нужно выполнять осторожно, поскольку тонкие медные трубки легко повредить. По завершении данной процедуры место работы следует обезжирить специальным составом на основе спирта или любым другим

Как снять теплообменник с газовой колонки

В некоторых случаях, например, когда свищ или разрыв находится на стенке теплообменника, которая прилегает к основанию газового оборудования, радиатор для ремонта нужно снимать. Кроме того, демонтаж теплообменного устройства может понадобиться, если вы решили провести его чистку.

Для того, чтобы снять теплообменник с газовой колонки, необходимо подготовить необходимые интструменты

Для того, чтобы снять теплообменник с газового водонагревателя необходимо:

1. Отключить подачу воды и газа к газовому водонагревателю;
2. Снять ручку переключателя и кожух с аппарата, раскрутив соединительные шурупы при помощи крестовой отвертки;
3. Отсоединить дымоходную трубу;
4. Снять датчик перегрева с верхнего металлического элемента колонки;
5. Высверлить заклепки, удерживающие верхний металлический элемент от демонтажа;
6. Снять верхнюю металлическую конструкцию движением руки вверх;
7. При помощи ключа открутить гайки с патрубков, к которым крепиться теплообменник;
8. Снять теплообменник движением вверх.

Если после демонтажа устройства вы обнаружили, что оно не поддается ремонту (например, теплообменник прогорел), то его придется менять на новое. При этом, к вопросу выбора стоит подойти внимательно. Зачастую, теплообменники в магазинах являются вторичного использования: после замены элементов по гарантии завод-изготовитель чинит вышедшее из строя устройство теплообмена и отправляет его на продажу

Обращайте внимание и на вес теплообменника: иногда, чтобы удешевить производство детали, изготовитель намеренно делает стенки элемента тоньше. Это заметно влияет на срок эксплуатации теплообменника

Сколько весит качественное устройство? В среднем, не менее 3 кг.

Восстановление фланцев патрубка газовой колонки пайкой

Как то на глаза попались два отрезка медных трубок с фланцами, на которые были надеты накидные гайки-американки. Эти детали предназначены для монтажа водопровода из медных труб.

При пайке теплообменника газовой колонки я вспомнил о них, и возникла мысль восстановить ранее треснувший медный патрубок, соединяющий выходную трубу теплообменника с водопроводом горячей воды, припаяв к ним новые фланцы, без дела пылившиеся на полке. Задача несколько усложнялась, так как у имеющихся в наличии деталей медная трубка была согнута под прямым углом. Пришлось взяться за ножовку по металлу.

Сначала была отпилена часть трубки с фланцем в том месте, где начинается изгиб. Далее с противоположного конца была отпилена расширенная часть трубки для дальнейшего применения в качестве соединительного кольца. Если бы трубка была прямой, то пилить бы не пришлось. В результате получилось два отрезка трубки длиной около сантиметра.

Следующий шаг – это отпиливание от патрубка треснутого фланца. Отпиленный кусок трубы должен быть по длине равен отрезку трубы с фланцем, подготовленным для ремонта на предыдущем шаге.

Как видите на фотографии, отпиленный кусок патрубка газовой колонки в месте образования фланца имел много трещин.

На фотографии представлены подготовленные для соединения пайкой детали. Слева – конец патрубка газовой колонки, справа – новый фланец с накидной гайкой, посередине – соединительное кольцо.

Перед пайкой нужно проверить, как стыкуются подготовленные детали между собой. Трубки патрубка должны входить в кольцо легко, с небольшим зазором.

Сопрягаемые поверхности трубок и кольца перед соединением пайкой необходимо предварительно зачистить мелкой наждачной бумагой, чтобы удалить слой окисла. Зачищать кольцо внутри удобно, обернув наждачной бумагой круглый стержень, например рукоятку небольшой отвертки. Далее зачищенные поверхности необходимо залудить тонким слоем оловянно-свинцового припоя ПОС-61 с помощью паяльника мощностью 60-100 ватт. В качестве флюса лучше всего использовать кислотный хлористо-цинковый флюс, проще говоря, соляную кислоту, гашеную цинком. Так как паяются медные детали, то подойдет и канифоль или аспирин.

При пайке нужно обеспечить, чтобы стык труб оказался внутри кольца приблизительно посередине. Если после лужения трубки не захотят входить в кольцо, то нужно разогреть их паяльником, припой расплавится и трубки войдут. Не забудьте перед спайкой патрубка надеть на трубку накидную гайку.

После того, как трубки сочленены, останется только заполнить зазор расплавленным припоем. Как видите на фотографии, получилось вполне герметичное и механически прочное соединение. Патрубок отремонтирован, и можно устанавливать его на место в газовую колонку, будет служить не хуже нового.

Проверка показала герметичность патрубка в месте пайки, но течь возникла на другом его конце, по той же причине появилась микротрещина. Пришлось таким же способом отремонтировать и второй конец патрубка. Работает с отремонтированным патрубком газовая колонка уже более года. Протечек воды не наблюдалось.

По такой технологии можно восстанавливать герметичность не только медных и латунных трубок, но и трубок из нержавеющей стали и железа. Технология применима не только для ремонта газовых колонок, но и для ремонта других аппаратов и машин, включая автомобили.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Разборка газового котла и пайка протечки

Итак, после подготовки инструментов, я осмотрел газовую колонку и определил место протечки. Происходило это в следующих действиях:

• Перекрыл воду.
• Открутил болты и снял внешний кожух с теплообменника.
• Подал воду.
• Осмотрел теплообменный элемент колонки и нашёл место утечки.

Как правило, место утечки довольно легко выявить: с медных деталей снимается верхний слой краски, а иногда можно увидеть характерные зелёные пятна, которые появляются при окислении меди.

В моём случае до дырочки было легко добраться, поэтому я не снимал всю газовую колонку.

Если место пропуска находится в труднодоступном месте, то придётся полностью демонтировать водонагреватель.

Для этого перекройте кран на газовой трубе, после чего откройте кран горячей воды и открутите гайку на трубе холодной воды.

Далее слейте весь теплоноситель из теплообменника колонки.

В современных моделях для сливания воды предусмотрена заглушка – просто открутите её, если нужно будет слить воду и она польётся самотёком.

Перед тем, как приступить к работе по пайке дырок, просушите теплообменник.

Это делается для того, чтобы в скорее после пайки не повторилась протечка из-за плохого качества пайки.

Для сушки теплообменника можете использовать пылесос или компрессор.

Первым делом необходимо зачистить места утечки щёткой по металлу или мелким наждаком.

Зачистку следует выполнять аккуратно, ведь медные трубки крайне легко повредить.

После зачистки, обезжирьте место работы специальным составом, желательно с основой из спирта, хотя можно и любым другим.

Далее выберете способ, которым будете производить пайку. Существует три способа пайки теплообменника газовой колонки:

• Пайка при помощи паяльника;
• Пайка газовой горелкой;
• Способ холодной пайки;

При этом два первых способа отличаются лишь применяемыми инструментами.

Пайка с помощью паяльника

Для пайки этим способом вам понадобится:

• Мощный паяльник (модность от 100 Вт);
• Припой;
• Флюс (можно использовать канифоль или аспирин);

Первым делом нанесите флюс на место пайки для того, чтобы избавить поверхность трубки от окиси и припой равномерно распределился по месту пайки.

Далее разогрейте паяльником трубку в месте пайки.

Постепенно наносите припой на место пайки.

Необходимо добиться такой температуры, чтобы припой расплавлялся не от соприкосновения с паяльником, а тогда, когда он находится на поверхности горячей трубки.

Наносите припой пока он не достигнет толщины 1-2 миллиметра, такая толщина нужна, чтобы после засыхания место пайки выдержало давление теплоносителя.

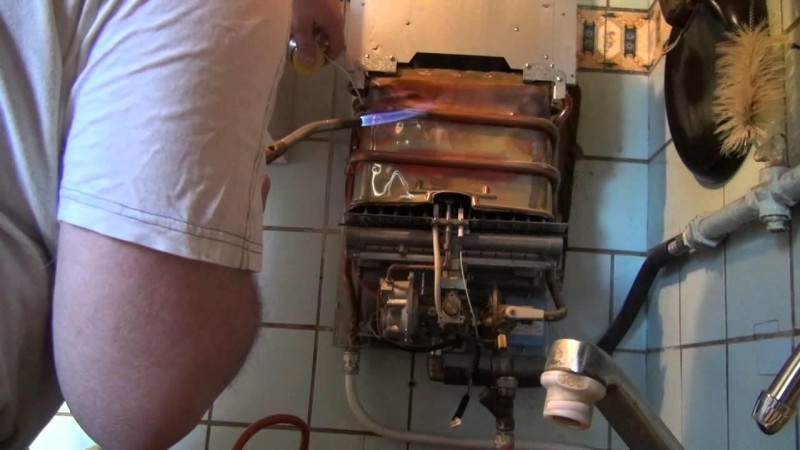

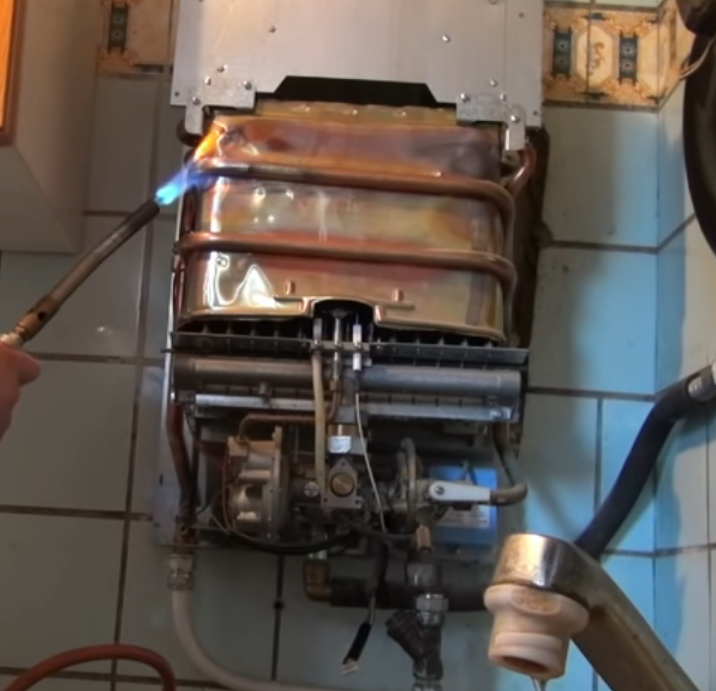

Способ пайки с помощью газовой горелки

Для пайки этим способом вам потребуется:

• Сама газовая горелка;
• Баллон со сжиженным газом;
• Припой;
• Флюс (я использовал порошок буры);

Для начала соберите горелку, подожгите её и отрегулируйте пламя, чтобы оно не повредило элементы теплоносителя в процессе пайки.

Далее подсушите место пайки горелкой для того, чтобы устранить остатки влаги, после чего нанесите флюс на место пайки.

Постепенно нагревайте трубку и начните понемногу наносить припой, который в скорее должен начать плавиться.

Слой припоя также должен достигнуть толщины 1-2 миллиметра.

После завершения пайки почистите место пайки так, чтобы на нём не осталось флюса, ведь он может разъесть поверхность трубки теплообменника газовой колонки.

Способ пайки холодной сваркой

Если же вы решили использовать химический способ пайки трубки теплообменника, то используйте холодную сварку, что сделана из такого материала, который после контакта с горячей водой не потеряет прочности и не расплавится. Ведь иначе протечка со временем повторится.

Для этой работы отлично подойдёт холодная сварка для батарей и труб от компании «Спайк».

Для работы с холодной сваркой вам потребуется химзащита в виде защитных перчаток для рук.

В начале достаньте небольшое количество холодной сварки и немного разомните его в руках в течении около 3 минут.

Когда вы почувствуете, что вещество начнёт твердеть, приложите заплатку к месту протечки и плотно прижмите.

Держите её в таком состоянии до тех пор, пока вещество полностью не схватится.

Если же ваш теплообменник потёк сразу в нескольких местах или дырки протечки слишком большие, то следует припаять заплатку из пластинки меди, но подойдёт и отрезок медной трубки.

Организация доступа к системе управления

Внимание!

Отключите подачу электропитания на котел внешним выключателем перед началом выполнения следующих операций.

Поверка состояния предохранителей

1. Снять заднюю крышку на панели управления

(Рис. 1.54);

1. Вынуть предохранители (Рис. 1.55).

Демонтаж таймера

1. Рассоединить электрический разъем “P1” от таймера (Рис. 1.56);
2. Открутить винты “Q1” (Рис. 1.57);
3. Вынуть таймер из панели управления (Рис. 1.58).

Демонтаж платы управления

1. Отключить котел от электропитания
2. Снять заднюю крышку панели управления
3. Рассоединить все электрические разъемы на плате управления
4. Открутить винты “R1” (Рис. 1.59);
5. Отсоединить переднюю декоративную панель от основания панели управления

1. Выкрутить винты “S1” и достать плату управления (Рис. 1.60).

Колонка часто затухает

Самопроизвольное прекращение горения, как правило, происходит при подаче сигнала от одного из датчиков, регулирующих различные аспекты работы колонки. Например, водонагреватель должен автоматически выключаться при возникновении перегрева, при слишком слабом напоре воды и т. д. — все зависит от конкретной модели, поскольку каждая колонка имеет свой набор элементов безопасности.

Если оборудование работает нормально, то подобные выключения происходят нечасто. Но бывают и иные ситуации, когда пламя в горелке начинает гаснуть буквально каждые полчаса или даже чаще. Если при этом вы твердо уверены, что ни о каком реальном перегреве речи не идет, то проблема заключается в работе того самого датчика, который отвечает за подачу сигнала в случае форс-мажора.

Чаще всего проблема связана с термодатчиком. Иногда при производстве данного элемента допускается брак. В итоге, датчик получается слишком чувствительным и подает сигнал на выключение даже тогда, когда до критической температуры еще далеко. Другой вариант — проблемы с изоляцией элемента. Она со временем может износиться, что приводит к постоянно возникающим замыканиям.

Диагностировать конкретную проблему можно, отследив периодичность затухания колонки. Если она делает это через примерно одинаковые промежутки времени после розжига, а затем включается только по прошествии некоторого периода, то вы, скорее всего, имеете дело с повышенной чувствительностью. Если же устойчивой периодичности затухания нет, то есть водонагреватель выключается абсолютно непредсказуемо, то обычно речь идет о замыканиях на корпус.

Отремонтировать такой датчик в домашних условиях вы не сможете, да и смысла в этом нет — оптимальным вариантом является замена. Но и по этому поводу лучше обратиться в сервисный центр производителя. Особенно это актуально в том случае, если устройство все еще подлежит гарантийному ремонту. Таким образом, вы получите нормально работающий водонагреватель без каких-либо затрат на ремонт и рисков при дальнейшей эксплуатации.

Отсутствие зажигания

Еще одна причина поломок может происходить из-за нескольких причин. Колонка не зажигается, когда присутствует какая-то из ниже перечисленных причин.

При отсутствии нормальной тяги в дымоходе может наблюдаться данная ситуация. Это одна из самых распространенных и простых причин. При засоренном дымоходе тяга отсутствует, колонка не может нормально зажигаться.

Возможно, причина не зажигания состоит в разряде определенных компонентов питания. Виной тому может также быть неисправность проводов, или же блока запальника. Чтобы исправить сложившуюся ситуацию необходимо вставить батарею, а также проверить систему электрического поджигания.

Оборудование может также самопроизвольно отключаться, часто водонагреватель протекает. Последняя неполадка возникает из-за долгого времени работы прибора.

Ремонт замененного теплообменника газовой колонки

Почти три года газовая колонка NEVA LUX-5013 после замены теплообменника работала исправно, но счастье не было вечным, и неожиданно из нее начала капать вода. Пришлось опять заняться ремонтом.

Снятие кожуха подтвердило мои опасения: на трубке теплообменника с внешней стороны появилось зеленое пятно, но оно было сухим, а свищ, из которого сочилась вода, находился на недоступной для осмотра и пайки стороне. Пришлось для ремонта снимать теплообменник.

При поиске места свища на обратной стороне снятого теплообменника возникла проблема. Свищ находился в верхней части трубки теплообменника и вода, сочилась из него и стекала вдоль всех трубок, находящихся ниже. В результате все витки трубки ниже свища сверху позеленели и были мокрыми. Был ли этот единственный свищ или их было несколько, определить было невозможно.

После высыхания зеленого налета, он был удален с поверхности теплообменника с помощью мелкой наждачной бумаги. Внешний осмотр трубки теплообменника не позволил обнаружить почерневшие точки. Для поиска мест протечки пришлось делать опрессовку теплообменника под давлением воды.

Для подачи воды в теплообменник был использован упомянутый выше гибкий шланг от душевой лейки. Один его конец через прокладку был соединен с водопроводной трубой подачи воды на газовую колонку (на фотографии слева), второй – прикручен на один из концов трубки теплообменника (на фотографии по центру). Второй конец трубки теплообменника был заглушен с помощью водопроводного крана.

Как только был открыт кран подачи воды на газовую колонку, сразу в предполагаемых местах наличия свищей появились капли воды. Остальная поверхность трубки оставалась сухой.

Перед пайкой свищей необходимо отсоединить гибкий шланг от водопроводной сети, открыть кран-заглушку и слить из теплообменника всю воду, продув его. Если этого не сделать, то вода не позволит прогреть место пайки до нужной температуры, и запаять свищ не получится.

Для пайки свища, который находился на изгибе трубки теплообменника, использовал два паяльника. Один, мощность которого 40 Вт, – завел под изгиб трубки для ее дополнительного подогрева, а вторым, стоваттным, выполнял пайку.

Недавно приобрел в хозяйство строительный фен, и пайку свища на прямом участке делал, прогревая дополнительно место пайки им. Оказалось, с феном паять гораздо удобнее, так как медь прогревалась быстрее и лучше. Пайка получилась более аккуратной. Жаль, не попробовал запаять свищ без паяльника, используя только строительный фен. Температура воздуха из фена около 600˚С, что вполне должно хватить для нагрева трубки теплообменника до температуры плавления припоя. При следующем ремонте обязательно проверю.

После ремонта место трубки теплообменника, где находится свищ, покрыто миллиметровым слоем припоя, и путь воде надежно перекрыт. Повторная опрессовка теплообменника показала герметичность трубки. Теперь можно собирать газовую колонку. Вода капать больше не будет.

Предлагаю Вашему вниманию небольшой видеоролик о том, как запаять радиатор газовой колонки.

Всего просмотров: 23956

Стоит отметить, что с помощью представленной технологии можно успешно ремонтировать не только теплообменники газовых колонок, но и медные теплообменники и радиаторы любых других типов водонагревательных и охлаждающих устройств, включая и медные радиаторы, установленные в автомобилях.

Газовая колонка плохо греет воду

Это может произойти по нескольким причинам.

• Самая простая причина – неправильно подобрана газовая колонка. Вы сэкономили и купили маломощный нагреватель неспособный удовлетворять ваши запросы в горячей воде.
• Вторая причина – мало давление газа в трубах (в квартире). Вызовите газовщиков для проверки системы.
• Третья причина – обычный засор (жиклер, фильтры, накипь, шланги и прочее), некоторые виды которого описаны выше. Проверить это можно по цвету огня, который меняется время от времени. Об этом свидетельствует и наличие сажи.

Вы сможете сами только подрегулировать температуру и очистить колонку.

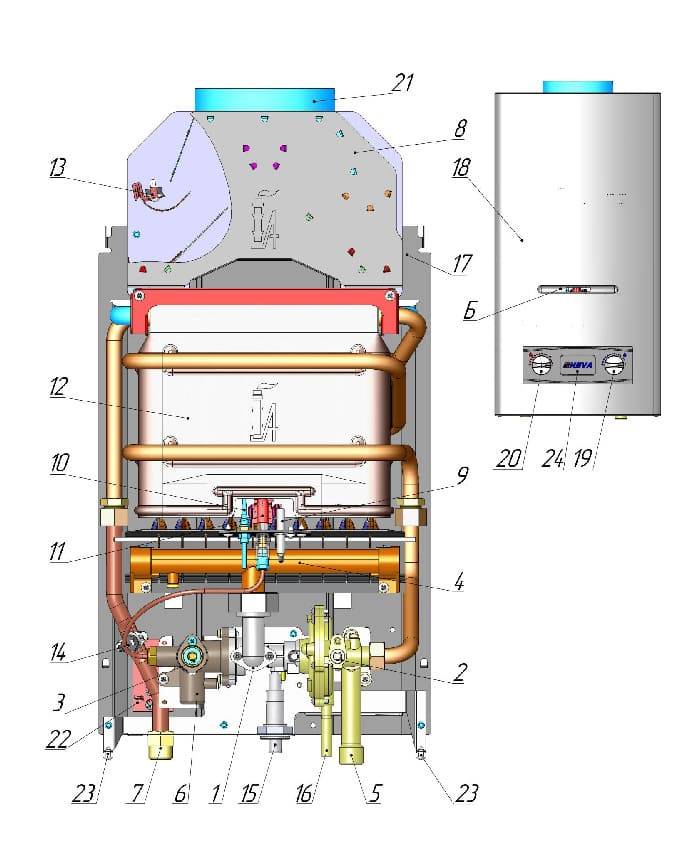

Устройство прибора

Чтобы уметь диагностировать неисправности прибора без помощи мастера по газовым колонкам, нужно иметь общее представление об их устройстве, ведь именно от этого зависит, как будут проходить ремонтные работы. Не нужно углубляться в тонкости сборки множества различных моделей, т.к. большинство из них похожи. Поэтому можно ограничиться лишь знакомством с общими принципами работы подобных приборов.

По историческим меркам горячее водоснабжение появилось в домах не так давно. Подогрев воды производили различными методами, но легче всего это было сделать с помощью твердотопливного нагревателя. Обычно его топили углем, реже использовали дрова либо мазут. Чтобы горячей воды хватило на принятие ванны, на подогрев приходилось тратить довольно много времени — от 2 часов и более. Разумеется, это не совсем удобно, и для решения проблемы были созданы газовые колонки.

С устройством газовой колонки вы сможете ознакомиться в данном видео:

Этот прибор предназначен для повышения температуры воды с помощью газа из городской магистрали. Чтобы ускорить процесс нагрева, в оборудование были встроены теплообменники — именно в них влага распределяется по системе из тонких трубочек, расположенных над газовой горелкой. За счёт этой особенности колонка способна нагревать воду довольно быстро и не требует наполнения большого резервуара.

Газовая колонка – оборудование, позволяющее нагревать воду при помощи газа

Это главный принцип работы всех газовых приборов, остальная техническая начинка предназначена для розжига, поддержания пламени, регулирования температуры нагрева, а также обеспечения безопасности во время эксплуатации. Розжиг основной составляющей — горелки — может происходить:

1. От запальника. Он зажигается вручную с помощью спички, специальной зажигалки либо включается кнопкой (автоматической или механической). Первые варианты считаются устаревшими, поэтому такие колонки вряд ли можно встретить в продаже.
2. Без запальника (пьезорозжиг).
3. С помощью электроники. Этот способ работает так же, как зажигание автомобилей.

Система безопасности блокирует поступление газа к горелке, при попадании внутрь воды

Большинство современных колонок оснащены механической системой безопасности. Даже устройства с электронной начинкой имеют защиту этого типа, расположенную между мембраной в устройстве для приёма воды и клапаном газовой трубы. Система работает по следующему принципу: клапан перестает мешать поступлению природного топлива в прибор, только если напор воды давит на мембрану с требуемой силой. Все можно объяснить ещё проще: газ не подаётся к горелке, если в колонку не поступает вода.
