Правила установки и эксплуатации
В зависимости от того, в каком качестве будет использоваться система тёплых плинтусов — основного или дополнительного средства отопления, монтируется она по периметру помещения или отдельными участками. Конструкция плинтусных обогревателей – отдельные модули, в том числе и угловые, позволяют собрать и установить тёплый плинтус необходимой длины, зависящей от статуса отопления, мощности модулей, габаритов помещения и степени наружной теплоизоляции здания.
Монтаж электрического плинтусного обогревателя
Установку электрического тёплого плинтуса начинают с нанесения разметки на стены.
По периметру помещения или на отдельно выбранных для установки тёплого плинтуса участках к стене для снижения теплопотерь крепится самоклеящаяся теплоизоляционная лента.
По ней выше поверхности пола на 1 см с помощью пузырькового уровня наносят горизонтальную линию – нижнюю границу расположения обогревателя. Затем к ней прикладывают пластину — заднюю стенку тёплого плинтуса и отмечают места сверления отверстий для крепления пластин.
В стене по разметке сверлят отверстия и вставляют туда пластмассовые дупели, после чего пластины крепят шурупами, собирая в полосу необходимой длины.
На смонтированных пластинах крепят кронштейны — держатели для установки труб, после чего в них, используя фторопластовые вставки, устанавливают трубы с ТЭНами, собирая модули в единую цепь.
Для работы системы плинтусного обогрева необходимо устроить отдельную линию электричества, к которой она будет подключена. Так как мощность встроенных в электрический плинтус ТЭНов варьируется от 140 до 500 Вт, нагружать линию подключения более чем 15 модулями не следует.
В систему обогрева тёплого плинтуса входит также терморегулятор – электронное или электромеханическое устройство поддержания в помещении заданной температуры (вмонтировано в тёплый плинтус при использовании одного модуля или устанавливается отдельно при эксплуатации системы из нескольких элементов) со встроенным термодатчиком, осуществляющим мониторинг температуры и отправку данных на терморегулятор.
Этот элемент устанавливают после окончания монтажа плинтуса, выбирая место, доступное визуальному обзору, с объективным значением температуры воздуха в помещении — не за стоящей мебелью.
Последней операцией является установка лицевых накладок обогревателей – прикладываются по месту, надеваются сверху на кронштейн и фиксируются лёгким надавливанием до щелчка. Затем в местах расположения кронштейна в накладках сверлятся отверстия, и фронтальная крышка крепится шурупом в технологическую прорезь. Головка шурупа оформляется декоративной накладкой.
Установка водяного плинтусного обогревателя имеет много общего с монтажом электрического устройства. Разметка и установка тыльной панели производится по такой же технологии – с использованием самоклеящейся теплоизоляционной ленты, после чего к закреплённым пластинам крепятся кронштейны для труб.

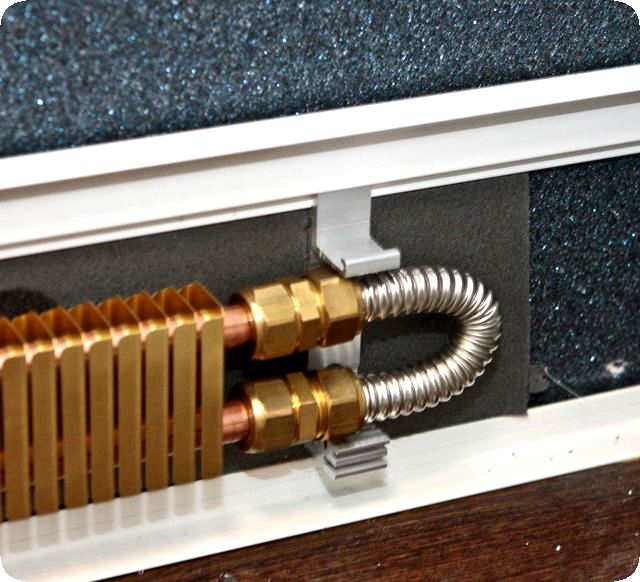

*Установленные модули собираются в один контур с помощью специальных резьбовых соединений с резиновыми прокладками.
Если в месте подключения к существующей системе водяного отопления модуль необходимо укоротить, то конструкция резьбового соединения предусматривает эту операцию – элемент обрезают до нужного размера, затем с трубок снимают 2-3 ребра (ламеля), и на фитинги надевают соединительные гайки, развальцовочные конусы и резиновые прокладки.
При подключении водяного тёплого плинтуса к системе отопления гайки наживляются вручную, потом подтягиваются ключами, после чего модуль устанавливается в паз кронштейна, и резьбовое соединение зажимается окончательно.
После окончания монтажа проверяют герметичность и работоспособность системы -подают воду, плавно открывая вентиль, чтобы избежать гидроудара. В местах обнаружения протечек необходимо подтянуть гайки или заменить прокладку.
После устранения дефектов сборки устанавливают фронтальные накладки тёплого плинтуса.
Принцип работы
Перед выбором отопительного прибора необходимо понять принцип его работы.
Внешне электрический плинтус представляет собой металлическую планку, шириной примерно 3 см. Высота составляет от 10 до 25 см. прибор устанавливается по периметру комнаты сразу над полом, он максимально незаметен и может обогреть помещение, не привлекая излишнего внимания.
Цвет, форма и фактура планок выбираются в зависимости от интерьера комнаты или изготавливаются на заказ. Корпус выполняется из алюминия или биметалла — материалов, стойких к нагреванию и механическим воздействиям. Качество выполнения электроплинтуса влияет на его долговечность и эффективность.
Главный элемент прибора — это трубчатый электрический нагреватель (ТЭН), занимающий все внутреннее пространство металлический планки.
Принцип работы электрических теплых плинтусов схож с принципом работы теплых полов:
- После включения электричество, проходя сквозь элементы с высоким сопротивлением, вскоре нагревает их;
- В результате этого воздух вблизи плинтусов нагревается за счет теплообменных процессов;
- Воздушные массы расширяются под действием тепла, их плотность уменьшается и легкий нагретый газ поднимается вверх.
Принцип движения воздуха из-за разницы температур называется конвекция. Именно он лежит в основе работы теплых плинтусов.
Отопительный электроприбор помимо создания конвекции обогревает комнату инфракрасным излучением. Основная часть эффективности прибора приходится на долю конвекции, но присутствующего инфракрасного излучения хватает на обогрев полов создание уюта внизу помещения.
Это интересно: Бытовые электрические тепловентиляторы – отзывы, цены, фото: объясняем тщательно
Выбор плинтусного инфракрасного обогревателя
Чтобы не ошибиться с выбором электрического плинтусного конвектора, вначале необходимо познакомиться с существующими разновидностями. Наиболее востребованными как в Москве, так и в других городах, являются инфракрасные устройства. Подобные конструкции имеют рабочую мощность не более 150 Вт. Их можно использовать в качестве основного способа обогрева, поскольку они в состоянии вырабатывать в 5 раз больше тепла, нежели аналогичные приборы.
Конструкция подобной системы включает алюминиевые анодированные ламели, благодаря которым обеспечивается сильный прогрев стен и ближайших поверхностей. За счёт установки подобных плинтусов возникает эффективная завеса, которая отлично защищает помещение от холодного воздуха.
Устройство кабельного нагревателя
Плинтусы подобного типа можно использовать для обогрева любых помещений за исключением тех, где преобладает высокая влажность. Достоинством этих отопительных систем является более упрощенная схема сборки. Нагревательные элементы монтируются в коробе, при этом устанавливать коллектор и прокладывать подводящие магистрали не требуется.
Принцип работы плинтусного конвектора
Во время работы обогревательных плинтусов поддержание в помещении комфортной температуры обеспечивается не только за счёт воздействия на находящийся в нижней части помещения воздух, но и благодаря передаче тепла стеновым поверхностям. Для того, чтобы прогреть воздух методом конвекции, приходится затратить порядка 30% всей энергии, а остальная ее часть уходит на прогревание стен.
После того, как воздух прогреется до необходимой температуры, он начинает подниматься вверх вдоль стен, где перемешивается с более теплыми воздушными потоками. В результате возникает воздушная подушка. После того, как стены прогреются до температуры 37 градусов, они начинают отдавать полученное тепло в пространство помещения.
Выбирая оптимальный вариант тёплого плинтуса, необходимо обращать внимание и на его цену. Стоимость подобной системы может быть различной. Многое зависит от особенностей устройства и характеристик конкретной модели
В конструкции плинтусов имеется нагревательный элемент, который покрыт планкой из легкого металла. Этот элемент включает медные трубки, к которым подведены радиаторные пластины
Многое зависит от особенностей устройства и характеристик конкретной модели. В конструкции плинтусов имеется нагревательный элемент, который покрыт планкой из легкого металла. Этот элемент включает медные трубки, к которым подведены радиаторные пластины.
Особенности установки
эффективно
Установка тёплого плинтуса Мегадор осуществляется в два этапа. Начинается всё с подготовки выводов для подключения конструкции, затем прокладываются подводящие магистрали и производится подключение кабеля.
Второй этап начинают только после завершения отделки помещения. При использовании водяного типа греющего плинтуса вначале устанавливаются все его элементы, подключаются модули к выводящим элементам, после чего осуществляется настройка контуров и опрессовка системы. В случае с электрическим теплым плинтусом вначале нужно установить все элементы корпуса, подключить к выводам контуров, а затем произвести замеры изоляции. На заключительном этапе осуществляется настройка термостата.
Особое внимание нужно уделить расчёту количества секций, где важно не допустить ошибок. Здесь необходимо обращать внимание на мощность системы и возможные теплопотери
Конечные показатели в каждом случае будут отличаться
Всё зависит от качества теплоизоляции стен, оконных конструкций и температуры воздуха. Хочется обратить внимание на то, что при использовании электрического типа плинтусов на площади 10 м2 потребуется 0,5 кВт. Если был выбран водяной вариант, то данную цифру увеличивают в 2 раза
Конечные показатели в каждом случае будут отличаться. Всё зависит от качества теплоизоляции стен, оконных конструкций и температуры воздуха
Хочется обратить внимание на то, что при использовании электрического типа плинтусов на площади 10 м2 потребуется 0,5 кВт. Если был выбран водяной вариант, то данную цифру увеличивают в 2 раза
Устройство и принцип работы тёплого плинтуса
Тёплый плинтус – довольно простое устройство, состоящее из электромодуля и натуральной оболочки, не выделяющей при нагревании посторонних запахов.

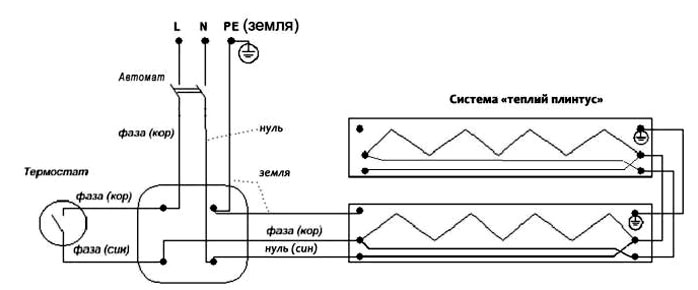

Схема электроплинтуса
Что такое тёплый плинтус? В целом, никого нового слова техники в этом приспособлении нет. Просто все те же принципы электроотопления, только в новом оформлении.
Внутри устройства расположены теплообменники, закреплённые на медных трубках. Вся особенность этого прибора – в его компактности. Вся конструкция умещается в узкий короб высотой около четырнадцати сантиметров и шириной в три сантиметра. Устанавливаются такие отопители по периметру комнаты и могут служить основным и дополнительным средством обогрева.
Устройство электроплинтуса
Конструкция плинтуса с подогревом:
- конвектор из трубок;
- короб с крепежами для крепления нагревательных элементов;
- поворотные детали.
Все эти части устройства легко собираются в одно целое и их установка не создаёт никаких проблем. Принцип обогрева помещения при помощи этой конструкции тоже примитивен. Вдоль все стен создаётся тепловой поток, который не даёт холоду проникать в помещение. Стены становятся тёплыми и отдают тепловую энергию воздуху в комнате.

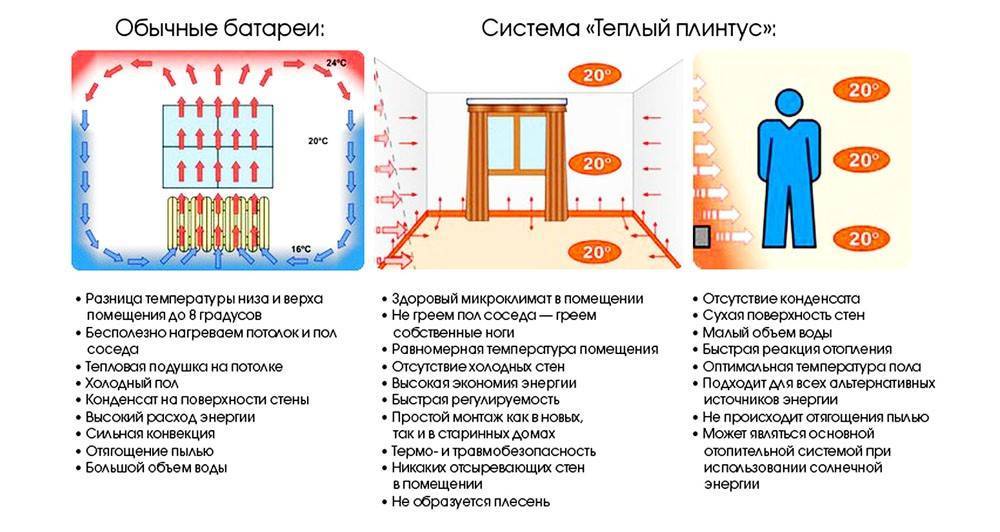

Принцип обогрева плинтусной системой
Принцип работы теплого плинтуса
Тёплый плинтус имеет простейший принцип действия: электричество или теплоноситель нагревают трубки и их оребрение, а те излучают тепло, нагревая внешний алюминиевый корпус плинтуса.
Равномерно разогретый по всей длине корпус создаёт возле стен своеобразную тепловую завесу. Медленно поднимающийся вдоль стен воздух нагревает их, отдавая им своё тепло. Возле стен и окон создаётся экран, не дающий теплу уходить из помещения, а нагретые стены мягко излучают тепло внутрь помещения, нагревая его. В результате тепло от тёплых плинтусов распределяется по периметру помещения более равномерно, а, значит, и по высоте комната прогревается также более равномерно.
Видео о принципе действия теплого плинтуса:
Как работает теплый плинтус
Аналогично и поведение воздуха, выходящего из плинтусной системы и движущегося вдоль стены. Нагретые с помощью теплового излучения предметы (потолок, пол, мебель) излучают, тепло во все стороны. Воздух нагревается уже вторично, от предметов. Этим достигается равномерное распределение температуры по всему помещению. Метод теплового излучения благоприятно влияет на здоровье, более экономичен, и помогает избежать ущерба от последствий действия влаги, так как:
Отсутствует принудительный нагрев и циркуляция воздуха;
Нет подъема пыли как при конвекционном принципе отопления, что очень важно для людей, страдающих аллергией и астмой, стены помещения и легкие остаются чистыми;
Предотвращается образование конденсата на наружных стенах и как следствие сырости и плесень.
Уменьшается коррозия конструктивных элементов;
Тепловая энергия напрямую обогревает конструкции, и в них непосредственно аккумулируется;
Отопление теплоизлучением создает чувство уюта и комфорта при более низкой температуре воздуха в помещение, чем при конвективной системе отопления;
Отпадают дополнительные затраты на регулирование и поддержание оптимальной температуры и влажности воздуха при их колебаниях, обусловленных работой систем вентиляции;
В больших по объему помещениях (спортзал, церковь, концертный зал) техника подогрева стен успешно заменяет дорогую в эксплуатации систему воздушного отопления,
В высоких помещениях, благодаря методу обогрева стен, тепло поставляется именно туда, где в нем нуждается пользователь: в зоне пребывания, а не в виде поднимающегося к потолку теплого воздуха.
Для человека такой вид отопления наиболее комфортен, так как воздух нагревается от теплых поверхностей и находящихся в комнате предметов. Тело человека очень хорошо воспринимает тепловое излучение, как и солнечное, а воздух пропускает это излучение, не нагреваясь при этом, возникает ситуация, когда человеку тепло, а воздух остается свежим и прохладным.
Классификация систем тёплого плинтуса
Как и система тёплого пола, тёплые плинтусы могут быть:
- водяными;
- электрическими.
Водяной теплый плинтус
Несмотря на название, по трубкам этого контура может циркулировать не только вода, но и тяжёлые спирты. На погонный метр плинтуса для заполнения трубки уходит 0,34 л теплоносителя, чья рабочая температура может колебаться в пределах 50-85 градусов. Регулирование температуры осуществляется автоматически либо в ручном режиме через коллектор. Водяной плинтус прекрасно адаптируется как с централизованной, так и с автономной отопительной системой, при этом может даже служить основным источником тепла в помещении, а не только в качестве дополнительного.
Длина каждого контура водяного тёплого плинтуса не может быть длиннее 13-15 м, поэтому, если периметр комнаты превышает это значение, то в ней необходимо устанавливать несколько последовательных автономных контуров.
Электрический тёплый плинтус
Тёплый плинтус электрический нагревается с помощью ТЭНов мощность 200 Вт на погонный метр длины модуля. При этом рабочая температура не превышает значения в 60 градусов. Все ТЭНы, входящие в систему, между собой соединяются параллельно. Их работу можно регулировать через настенный электронный или электромеханический терморегулятор, имеющий встроенный датчик температуры окружающего воздуха.
Нагреватели прокладываются в нижней медной трубке, а в верхней располагается особый кабель, имеющий термостойкую оболочку. Напряжение с этого кабеля передаётся на находящиеся под ним электрообогреватели, которые представляют собой секции длиной от 0,7 до 2,5 м.
Расположение приборов отопления вдоль стен
Следовательно, располагая приборы отопления по периметру стен вместо плинтуса, мы получим систему отопления, максимально соответствующую требованиям и лишенную недостатков конвекционных систем. В России данную систему назвали «Теплый плинтус», хотя правильнее было бы считать ее «Теплой стеной», так как именно стены, в итоге, излучают тепло.
Импортные модели плинтусных систем, например, Best Board, в дословном переводе так и называются — «Лучистая стена». Добавим, что отопление по принципу теплового излучения является наиболее эффективным и выгодным, с точки зрения затрат, так как чтобы нагреть предмет или тело человека, находящееся в помещение не нужно прогревать сначала воздух, который его окружает.
Тепло плинтус: конструктивные особенности
Купить теплый плинтус стало возможно не так уж давно. На самом деле эта система была разработана с целью повышения эффективности отопления при меньших затратах энергии. Более того, смотрятся такие панели очень оригинально, а технология теплого плинтуса зачастую позволяет полностью отказаться от использования традиционных способов отопления при помощи радиаторов.
Внешне нагревательная панель виглядит как обычный напольный плинтус
Внешне тепло плинтус представляет собой планку, сделанную из алюминия, которая закрывает внутреннее содержимое короба. Если бы не весьма скромные размеры, можно было назвать это полноценным отопительным устройством, однако то, что короб имеет малую высоту, не сильно выпирает от стены и монтируется по периметру комнаты на стене около пола, дает ему право называться плинтусом.
Внутри короба располагается обогревательная система, которая может отличаться в зависимости от типа выбранного плинтуса. Понять, в чем разница можно, рассмотрев существующие типы теплых плинтусов.
Принцип действия тепло плинтуса как отопительного устройства
Очевидно, что это отопительное устройство получило свое название благодаря месторасположению. Крепят теплый плинтус там же, где и обычный – по периметру комнаты. Главное преимущество такой системы отопления – устройство подогревает не только окружающий его воздух, но и стены, с которыми оно соприкасается. Такая система позволяет лучше сохранять тепло и снизить теплопотери.
Положительно сказывается и тот факт, что снижается конвекция воздуха, а тепло равномерно распределяется по всей комнате, не концентрируясь в одном месте, как это часто бывает с традиционными радиаторами. Немалым преимуществом является то, что за счет медленного движения воздуха от плинтуса к потолку, пыль с пола практически не поднимается. А это не только значительно облегчает уборку, но и положительно сказывается на здоровье проживающих.
Для обогрева помещения использован электрический теплый плинтус
Температурные границы, в которых работает устройство, составляют 40-70 градусов и при помощи терморегулятора можно выставлять показатель в этих пределах. Как утверждают отзывы владельцев, теплый плинтус никогда не позволяет температуре воздуха опускаться ниже отметки в 20 градусов, а это можно считать вполне комфортной температурой для проживания. Конечно же, это касается случаев, когда расчеты необходимого количества элементов и их мощности были проведены правильно.
Если речь идет об установке электрического плинтуса, то стоит отметить еще и тот факт, что, как и одна секция любого традиционного радиатора, один сегмент теплого плинтуса выделяет 190 Вт тепла. При этом расход энергии на его производство в 3 раза меньше, а это немалая экономия на весь отопительный сезон.
Как отопительное устройство теплый плинтус может быть установлен практически в любой комнате. Ни размер, ни какое-либо расположение помещения не могут служить противопоказанием к его установке. Принято считать, что этот вариант оформления идеален для комнат с панорамным остеклением, где обычные радиаторы под окнами просто не поместятся.
Теплый плинтус — идеальное решение для установки в комнате с панорамными окнами
Монтаж системы водяного теплого плинтуса
Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.
Монтаж греющего плинтуса: надо знать нюансы
Расчет плинтусного отопления
Полный теплотехнический расчет отопления — дело долгое и сложное
Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой. Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов
Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.
Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.
Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы
Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).
Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.
Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков
Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.
Как действовать
Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).
Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:
- По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
Крепится теплоизоляционная лента, а поверх нее крепежные элементы
- Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
- В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
Устанавливаем куски и соединяем их в единое целое
- Герметичность системы проверяется при помощи опрессовки.
- Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
Так все выглядит когда все сделано
- После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.
Собственно, монтаж теплых плинтусов не слишком сложен
Но важна герметичность соединений и на это необходимо обратить особое внимание
Теплый плинтус: преимущества и недостатки
Подведем итог всего вышесказанного и выделим неоспоримые преимущества использования системы теплый плинтус:
- Благодаря тому, что тепло от плинтуса поднимается вверх вдоль стен при этом хорошо их прогревая, можно раз и навсегда решить проблему возникновения плесени и различных грибковых микроорганизмов. Ведь сухие стены — один из ключевых аспектов, влияющих на микроклимат внутри помещения;
- Нагрев помещения происходит равномерно и одновременно по всему его периметру. Нет необходимости ждать, пока тепло от носителя распространиться по всей комнате как в случае с использованием радиаторов отопления;
- Возможность добиться равномерной температуры по всей высоте помещения. При этом не будут образовываться холодные зоны. Многие производители утверждают, что разница температур под потолком и у самого пола могут достигать не более пары градусов. Необходимо понимать, что данных показателей можно достичь лишь при идеальных условиях. Немаловажную роль играет теплоизоляция самой комнаты и ее теплопотери;
- Обогрев происходит лучевым методом, который является наиболее полезным для человеческого организма. Он воспринимается аналогично солнечному теплу;
- Теплопотери самой системы составляют не более 5%, а на обогрев воздуха в комнате методом конвекции уходит не более 30% выделяемого тепла;
- Теплый плинтус совместим с любым видом напольного покрытия;
- Благодаря умеренной температуре самого плинтуса можно не опасаться за то, что расположенная рядом мебель рассохнеться;
- Эстетичный вид помещения, не испорченный габаритными радиаторами отопления. А благодаря разнообразию цветовых решений можно подобрать теплый плинтус под любой интерьер и сделать его практически незаметным;
- Благодаря миниатюрным размерам с помощью теплого плинтуса можно обогреть такие комнаты, в которых просто невозможна установка батарей;
- Благодаря наличию температурных датчиков и термостатов есть возможность скорректировать температуру за короткий промежуток времени. А при использовании более современных моделей термостатов система будет поддерживать комфортные условия практически без вашего участия;
- Именно благодаря термостатам использование теплых плинтусов является экономически выгодным. К тому же, количество потребляемой энергии будет в несколько раз ниже, чем при использовании других электрических обогревателей конверторного типа;
К недостаткам можно отнести:
Ощутимую стоимость системы;
В связи с небольшим распространением в некоторых некрупных городах приобрести теплый плинтус может быть проблематично;
Хоть корпус системы хорошо защищен от попадания влаги, все же не рекомендуют использовать теплый плинтус в помещениях с повышенным показателем влажности. Исключением могут быть специальные модели, предназначенные для эксплуатации в таких условиях;
Ограниченность максимальной возможной длины контура водяного теплого плинтуса
На этот факт действительно стоит обращать внимание, ведь от этого зависит функционирование системы
