Соединение секций алюминиевых радиаторов

Устройство печного отопления в частном доме: конструкция современных печей

Главными конструктивными элементами в устройства печного отопления частного дома являются: фундамент, шанцы, зольниковая камера, топливник, дымовые каналы (дымообороты), дымовые трубы.

Фундамент — это основание печи, принимающее на себя нагрузки от печи и дымоходов. Данный конструктивный элемент должен быть надежным, поскольку от его прочности зависит безопасность эксплуатируемого сооружения. Правильное размещение печного фундамента предполагает его отдельное расположение от фундамента дома. Минимальный промежуток между ними составляет 3 см, который заполняется песком.

Прежде всего, роют скважину, которая затем заполняется мелкими обломками камня или обожженного кирпича, после чего все тщательно утрамбовывается. Таким образом, подготавливают подушку под фундамент. Затем в котлован заливается жидкий цементный раствор. Кладка кирпичного или каменного фундамента выполняется с перевязкой швов. Последний слой цементного раствора тщательно выравнивается.

После возведения фундамента приступают к выполнению такого конструктивного элемента печи, как шланцы. Они представляют собой ряды кирпичной кладки, которая поднимает печь поверх фундамента. Для устройства шланцев выполняется два или три ряда кладки из кирпичей. Низ печи, таким образом, также задействуется в теплоотдаче.

Такой элемент конструкции печей отопления, как поддувало, или зольниковая камера, служит для подвода воздуха в топливник и для накапливания поступающей из него золы. Между топливником и зольниковой камерой устанавливается специальная решетка в виде чугунных или стальных прутьев. Во время работы печи дверца камеры должна быть открытой, а по окончании топки ее закрывают во избежание быстрого остывания воздуха внутри печи.

Топливник в устройстве печей отопления представляет собой печную камеру, в которой осуществляется сжигание топлива — дров и угля. В верхней части топливника устраивается специальное отверстие для отвода дымового газа. Размеры камеры подбираются с таким расчетом, чтобы была возможна загрузка в печь необходимого для разогрева печи количества топлива.

В нижней части топливника устраивают скаты к решетке, обеспечивая свободное перемещение золы в поддувало. Во избежание выпадения углей и золы из камеры топки ее дверца устанавливается выше решетки на один ряд кирпичной кладки. Продлить срок службы топливника можно, выложив его огнеупорным кирпичом.

Принцип работы печной отопительной системы в частном доме основан на заборе тепла дымовыми каналами, или дымооборотами. Они могут располагаться как вертикально, так и горизонтально, а также подниматься и опускаться. То, насколько эффективно работает печь, зависит от размеров дымооборотов и их расположения.

Дымовой газ, проходя через канал, отдает энергию в виде тепла стенкам, которые и нагревают печь. С целью повышения теплоотдачи дымовые каналы выполняют таким образом, чтобы они были длинными и часто меняли направление.

Дымообороты современного печного отопления частного дома могут быть сечением 13 х 13, 13 х 26, 26 х 26 см, их стенки делаются гладкими (они не оштукатуриваются, так как в случае разрушения штукатурки может произойти засорение каналов). Доступ к дымооборотам для их чистки от сажи осуществляется через специальные дверцы.

Для получения тяги, способствующей удалению газов от сожженного топлива, устраивают дымовую трубу, которую размещают за пределами дома — на крыше. Чаще всего ее делают круглого сечения, поскольку в трубах с углами перемещение газа несколько затруднено. Кроме того, круглые трубы удобнее чистить. В качестве материала для их изготовления используются керамические либо асбестоцементные трубы.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Монтаж батареи пошагово

Перед тем как правильно подключить радиатор отопления в квартире, нужно продумать, стоит ли устанавливать систему возможного регулирования подачи тепла. Она может быть создана в автоматическом и ручном режиме.

Не нужно экономить на установке ручных устройств, обеспечивающих дополнительное безопасное эксплуатирование радиаторов: краников, задвижек, вентилей. Они помогут в критических ситуациях быстро отключить радиаторы. Незаменимы они и во время ремонта отдельных батарей, тогда не будет необходимости останавливать подачу тепла во всем доме.

Решая, как подключить батарею отопления правильно, можно воспользоваться данной инструкцией:

1. Сначала производят необходимую разметку перед креплением кронштейнов, затем монтируют их к стене.
2. На батареи устанавливают краны Маевского, специальные устройства, помогающие спускать воздух из батарей в случаях воздушных пробок.
3. Производят монтаж заглушек и регуляторов для подачи тепла, клапанов и других механизмов.
4. Разместив радиатор на кронштейнах, выравнивают его горизонтально относительно пола.
5. Подсоединить батарею к общей тепловой системе при помощи переходных сгонок.
6. Производят предварительное испытание батареи на проверку надежности с пуском теплоносителя.

Это нужно знать! Самовольный перенос, монтаж и подключение радиаторов отопления может впоследствии создать много проблем, как для собственника квартиры, где были произведены эти действия, так и для соседей, у которых будет нарушен тепловой режим помещений. Выполняются эти работы только с разрешения управляющей компании и после проведения экспертизы специалистом.

Подготовительный этап

В процессе подготовки выполняют демонтаж радиатора, отсоединяют секции, которые будут наращиваться. В обязательном порядке очищают прибор отопления от пыли, грязи и ржавчины. Чтобы понять, как соединить радиаторы отопления с трубами правильно, проводят визуальный осмотр отверстия с резьбой, к которому присоединяется труба отопительного контура. При наличии отложений известкового или другого типа выполняют зачистку наждачной бумагой. Пренебрежение этими действиями может стать причиной негерметичного соединения, в частности межсекционной прокладки, или образования течи.

Подготовка к работе

Чтобы присоединить секции алюминиевого радиатора, владельцам квартир с централизованной системой обогрева придется подать заявление в управляющее хозяйство с просьбой на проведение работ. Обладателям автономного обогрева подобная процедура не нужна.

Перед тем, как соединять секции, следует провести подготовительные работы.

• Во-первых, слить весь теплоноситель из батареи.
• Во-вторых, демонтировать ее.
• В-третьих, проверить на наличие мусора или накипи, и в случае обнаружения удалить их.
• В-четвертых, проверить места соединения радиатора с трубой отопительной системы. Если есть какая-либо накипь или наросты, их следует удалить при помощи наждачной бумаги.

Только после проведения подготовительных работ можно приступать к наращиванию радиатора с полной уверенностью, что все его элементы будут соединены герметично.

Сложно ли всё это монтировать?

На самом деле монтировать отопление довольно просто. Нужно просто немного набить руку.

Тем более с полипропиленом: купить недорогой паяльник; несколько размеров газовых ключей; и ключ, чтобы крутить американки.

Можно посмотреть несколько видео на Ютубе, например, как подматывать лён-силикон (это самый лучший способ подмотки – льном и силиконом).

Ну а припаять полипропиленовый фитинг – это 10 секунд работы.

Теплый пол прокладывается тоже довольно просто.

Даже в одиночку можно смонтировать всю систему отопления в доме.

Главное – не бояться, идти на пролом, и сразу приступать к делу.

И всё у вас получится!

На этом пока всё!

Желаю всем Здоровья и огромной Удачи!

Очень надеюсь, что эта статья кому-нибудь помогла, если это так, то можете поделиться ей с друзьями или просто написать комментарий или поставить даже лайк под этой статьей, желаю вам хорошего дня, счастья здоровья и удачи.

На моем Ютуб канале есть подробное видео на эту тему – https://www.youtube.com/watch?v=aywPiBWCwPc

Для тех, кому интересно узнать о работе сантехником и все мои секреты, мой канал в Телеграмhttps://t.me/sekretsantex

Обучаю и помогаю найти работу по ремонту газовых котлов и работе сантехником –http://g-santex.ru/

Промокод на скидку 10% на любую обучающую программу: «ДзенВкарман»

Как правильно разобрать или собрать алюминиевый радиатор

Бывалые люди советует не пытаться на глаз разобраться, как демонтировать алюминиевые радиаторы 10 секций. Перед нами обычно установленная на стену батарея, которая со всех сторон выглядит одинаково. Но это не совсем так. Если старые чугунные радиаторы были действительно идеально симметричны, то новые как раз-таки показывают своей формой, куда крутить. Обычно имеется в верхней части на фронтальной поверхности зубец, который загибается, исходя сзади, в сторону комнаты. Вот если смотреть прямо на него, то резьба слева будет левой, а справа – правой. Мы не настаиваем, что так делает каждый производитель, более того, можем ошибаться. Однако все эти догадки возможно проверить, позвонив дилеру. (См. также: Какие бывают радиаторы отопления)

Только так можно гарантировать, что стоимость секции алюминиевого радиатора не придется оплатить еще раз из-за сорванной резьбы. На самом деле к каждой батарее поставляется четыре футорки, две с левой и две с правой нарезкой. А вот в отверстии у них всех стандартная резьба. Поэтому демонтаж со стены ничего не стоит произвести, а как определить, в какую сторону крутить, мы уже пояснили. Когда футорки сняты (необязательно делать это с обоих боков, смотрите по ситуации), через отверстия можно начинать орудовать ключом. И вот здесь радиаторы Нова Флорида демонстрируют свою уязвимость. Достаточно неаккуратно задеть фомкой или ключом внутреннее покрытие, чтобы получить результат, которого мы и опасались – трещина, которая вызовет ударную электрохимическую коррозию. Не очень приятно.

Как этого избежать? Мы не знаем. И даже не скажем, как оценить, появилась ли царапина. Она может быть и не видна глазом даже с фонариком в руке. Ширина секции алюминиевого радиатора невелика (стандартная), но учитывая, что канал даже не всегда бывает круглый (напоминает ромб или эллипс), оценка состояния поверхности резко усложняется. Вот поэтому мы и рекомендуем, чтобы ударная теплоотдача 1 секции алюминиевых радиаторов (больше, нежели у всех других материалов)использовалась только при реализации полных проектов домов от фундамента и до крыши. Разумеется, можно было бы изготовить все из меди. Но таких конструкций что-то в продаже не видно. Мы полагаем, что они были бы тяжелые и дорогие, при это медь достаточно хорошо окисляется в воде. Что не всегда полезно для здоровья.

В конечном итоге мы полагаем, что все же дело больше в цене. К тому же температура плавления алюминия вдвое меньше, что делает производство сравнительно дешевым. Но в свете того, сколько стоят чугунные модели, выполненные под произведения искусства, все это кажется мелочами. В итоге нужно признать, что мы не располагаем точным ответом на вопрос, почему сразу всю секцию не отлить из меди. Все же тут экономические соображения. По некоторым данным биметаллические батареи с медными вставками уже имеются, а долговечные изделия сегодня производить не принято. Вот, пожалуй, две причины: долговечность и цена. Вы удивились? А некоторые считают, что от Калгона только вред, и его специально рекламируют, чтобы стиральные и посудомоечные машины чаще ломались (мы склонны думать, что просто нужно правильно дозировать средство). (См. также: Как выбрать отопительные радиаторы)

А в целом медная посуда, например, служит дольше. Проволока уже повсеместно изготавливается из меди, которая имеет лучшую электрическую и тепловую проводимость. Сколько весит секция алюминиевого радиатора? Порядка 1,4 кг. При этом емкость одной секции алюминиевого радиатора колеблется в районе 0,4 литра. Да, медь весит в три раза больше и стоит дороже. Она даже тяжелее железа, которое является основой стали. Зато из чего делают памятники и вентили для горячей воды? Нам представляется, что бронзовый радиатор был бы дорогим, но кто хоть раз видел, чтобы чугунный или алюминиевый вентиль ставили на стояк, где температура доходит хотя бы до 60 ºС?

Тем не менее малая стоимость именно за алюминием. Но кто-то сказал однажды, что он не так богат, чтобы покупать дешевые вещи. По нашим соображениям это был Ротшильд. Дешевая реклама? Точно сказать не беремся. Но если учесть, что теплопроводность меди в полтора раза превышает алюминий, то и количество теплоносителя можно было бы уменьшить. А это значительное снижение затрат на монтаж и обслуживание системы. Сколько нужно секций алюминиевого радиатора на одну комнату? Каков бы ни был ответ, при той же форме меди потребуется на половину меньше, а это как-то оправдывает большой вес. К тому же при головных болях рекомендуется прикладывать медные монеты к руками. Они оставляют зеленый след и оказывают целебное воздействие. А кто-нибудь слышал нечто подобное про алюминиевые или стальные ложки?

Смеситель

Схема смесительного узла водяного теплого пола реализуется либо с помощью двухходового и балансировочного клапанов, либо их трехходовым аналогом.

При первом способе к коллектору присоединен теплоноситель с постоянным уровнем температуры. Это позволяет контролировать тепло, но обогреть при таком смесительном узле площадь более 200 м2 сложно. Это связано с тем, что эти типы клапанов имеют ограниченную пропускную способность.

Трехходовой клапан обладает большой пропускной мощностью, но его слабым звеном являются скачки температуры, которую сложно контролировать.

Схема подключения водяного теплого пола с двухходовым клапаном следующая:

1. По данным, которые показывает выносной датчик, регулируется работа клапана.
2. Через него поступает горячая вода от котла, а через балансировочный клапан подается уже остывшая вода из обратной трубы.
3. В месте стыка оба потока смешиваются, а датчик контролирует количество горячей воды.
4. Чтобы не произошло возвращения воды, на обратке ставятся специальные клапаны, что позволяет регулировать как подачу воды, так и ее температуру.

По этой схеме холодная вода поступает регулярно, тогда как горячая – по мере надоности при реагировании датчика на температуру в системе.

Схема с трехходовым клапаном основана на том, что воды смешиваются непосредственно в нем, поэтому температурный режим зависит исключительно от качества его работы. Она подходит при больших площадях теплых водяных полов.

Система напольного обогрева состоит 3-х основных компонентов:

1. Коллектор.
2. Отопительные трубы.
3. Насос.

Схема коллектора теплого водяного пола состоит из трубок, которые собраны в едином месте, где осуществляется объединение различных водных потоков в единое целое.

Существует 3 способа соединения:

1. При последовательном типе происходит повышение производительности, что обеспечивает потребителей максимальным количеством тепла. Самый распространенный вариант.
2. Параллельная схема разводки теплого водяного пола приводит к небольшой потере тепла, но позволяет использовать двухходовый клапан, что обеспечивает регулирование процессом.
3. При комбинированном типе используют оба вида подключения, которые можно переключать в зависимости от потребностей в тепле.

Схема коллектора состоит из:

• разного типа клапанов, которые устанавливаются на подающих и обратных ветках;
• насоса;
• трубопровода;
• специального регулирующего оборудования.

Когда теплый водяной пол обладает большой площадью, то кроме главного коллектора применяется смеситель, подсоединенный к радиатору.

Схема подключения водяных теплых полов к котлу:

1. Управляющий клапан термостатический, имеющий дистанционнный температурный датчик.
2. Клапан балансировочный.
3. Насос циркуляционный.
4. Термостат накладной предохранительный электрический.
5. Электропривод клапанов коллекторной группы.
6. Коллекторная группа теплого пола.
7. Байпас (притворный клапан) коллекторной группы.
8. Термостат (терморегулятор) комнатный.

Схема подключения водяного теплого пола и радиаторов в однотрубной отопительной системе состоит из:

• котла;
• системы безопасности;
• нескольких вентилей;
• расширительного бака;
• насоса.

Радиаторы состоят их двух веток: подающей и обратки. На каждой из них установлено по вентилю. Все радиаторы так же снабжены, как подающим, так и обратным вентилями. Это сделано для того, чтобы в случае поломки можно было заменить радиатор без слива системы в целом.

Наибольшая эффективность достигается, когда подача к радиатору осуществляется сверху от верхней ветки, а обратка идет от него снизу.

Такая схема подходит для подключения одноэтажного здания небольшой площади. Если дом имеет 2 этажа, то придется на каждом устанавливать отдельную ветку.

При подключении к двухтрубной системе отопления разница в том, что к радиаторам ведут подающая и обратная трубы отдельно.

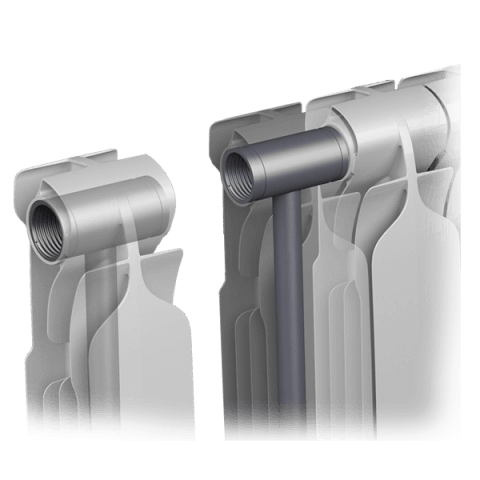

Техника наращивания секций в биметаллическом радиаторе

Если мастер уже сталкивался со сборкой системы теплоподачи, то наращивание батарей отопления не доставит больших хлопот. Сначала требуется выполнить простые расчеты, определяя мощность батарей, а затем рассчитать количество дополнительных секций.

Инструменты и материалы для выполнения работ

Чтобы сборка радиатора отопления своими руками была проведена быстро, мастеру пригодятся:

• дополнительные секции;
• наждачная бумага средней фракции;
• радиаторный ключ;
• гаечный или разводной ключ;
• заглушки – их должно быть 2 – с правой и левой резьбой;
• ниппели, обычно идут в комплекте с прибором отопления или его секцией;
• эластичные прокладки для установки между секциями;
• паронитовые прокладки.

Не лишним будет запастись перчатками и маской – при зачистке элементов наждаком будет немного пыли. А теперь подробнее о том, как подсоединить батарею.

Поэтапные работы по присоединению секций батареи

Перед тем как соединить два радиатора, необходимо подготовить магистраль отопления. Сначала нужно отключить циркуляцию теплоносителя и снять батарею. Сегодня все биметаллические приборы выпускаются с оснащением шаровым краном, поэтому можно демонтировать батарею даже при циркулирующем теплоносителе, например, в многоэтажном доме.

Теперь поэтапная сборка радиатора отопления своими руками:

Демонтированный агрегат нужно уложить на ровную поверхность. Очистить от пыли и промыть изнутри для устранения накипи, отложений. Лучше всего выполнять промывку в ванной комнате, предварительно застелив дно ванной ветошью.
Промывка выполняется так – залить внутрь батареи специальное средство для размягчения отложений, затем дать время составу подействовать, слить отработку, промыть прибор изнутри проточной водой.
Проверить резьбовые стыки на торцах, резьба должна быть целой. Если в зоне стыка есть ржавчина, наросты или отложения, их нужно счистить наждаком. Чистую резьбу протереть ветошью, чтобы убрать возможные загрязнения, которые нарушают герметизацию приборов.
Сухой и промытый радиатор уложить на пол. Удобнее работать, если полы застелены мягкой ветошью, так приборы не будут биться о напольное покрытие, не повредят как отделку, так и защитный верхний слой. Ровная горизонталь требуется для точного соединения без перекосов – малейшие отклонения при стыковке приведут к образованию зазоров, течи.
Проверить качество ниппелей, резьбу на них и целостность гнезд, выложить паронитовые прокладки

Если на резьбе ниппелей есть сколы, а гнезда разбиты, детали нужно заменить.

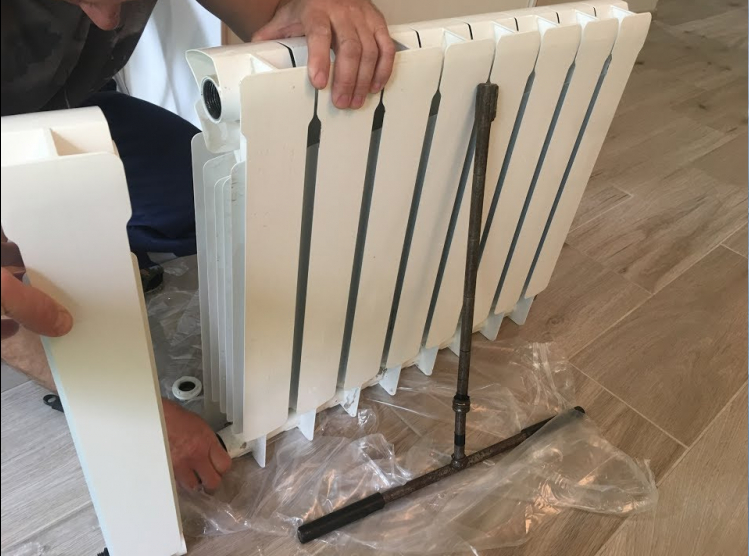

Сдвинуть секции между собой так, чтобы между ними оказались зажаты ниппели и паронитовые прокладки.
Осторожно начать закручивать ниппель. С одной стороны детали резьба левая, а другая сторона оснащена правой резьбой, поэтому в процессе выполняется притягивание секций в равномерном порядке.

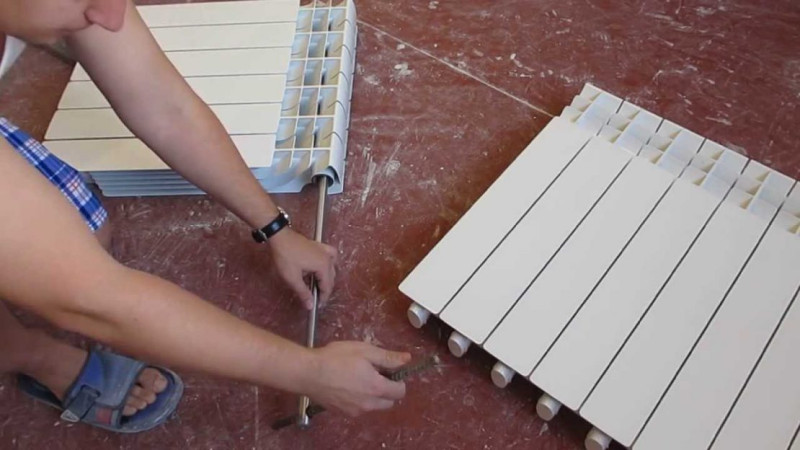

Работы выполняются радиаторным ключом, который поможет не только выполнить соединение радиаторов отопления между собой, но и разобрать их, чтобы открепить ненужные секции

Для открепления ниппель крутится ключом в другую сторону.
Немного притянув ниппели, проверить ровность стыка, закрутить ниппели до прочности на одинаковое количество оборотов.

Зная, как увеличить батарею отопления, мастер всегда сможет обеспечить качественный прогрев помещений, но только в случае использования секционных радиаторов. После стыковки деталей прибор нужно проверить на герметичность. Сделать это можно посредством залива в батарею подкрашенной жидкости. Закрыть заглушки, оставить прибор на несколько часов, иногда для тестирования требуются сутки, а затем осмотреть стыки – если протечек нет, то сборка проведена правильно, радиатор установить на место, запустить систему в эксплуатацию.
