Можно ли на инфракрасный тёплый пол ставить наливной 3d-пол

Теплопроводность напольных покрытий

Существует большое число всевозможных типов напольных покрытий, начиная от керамической плитки и заканчивая деревом. Все они имеют свои определенные свойства, среди которых одно из главных – теплопроводность. Прежде чем мы ознакомимся с показателями теплопроводности напольных покрытий, разберемся, что же это за понятие такое – теплопроводность. Простыми словами, это способность тел или материалов передавать тепло. Чем она выше, тем материал быстрее нагревается, но также быстрее и остывает.

Таблица. Коэффициенты теплопроводности.

Наименование покрытия	Значение коэффициента, Вт/м*к
Кафельная плитка	1,05
Линолеум	0,2
Паркетная доска	0,15
Ковролин, ковровое покрытие	0,12
Ламинат	0,1
Пробка	0,034

Чем ниже показатель теплопроводности, тем дольше держит тепло покрытие. Исходя из таблицы, можно сделать вывод, что материал, который дольше всех сохраняет тепло – это пробка. Плитка сохраняет тепловую энергию хуже всего, но зато быстро нагревается.

Пробковый пол

Чтобы обогрев пола был максимально эффективен, отделочный материал должен быстро и хорошо проводить тепло. Здесь лидирует плитка керамическая, хоть и требует достаточно мощного подогрева.

Напольное покрытие на теплый пол

Критерии выбора

Перед тем, как делать наливной пол на теплый пол, следует определиться с расположением мебели. Чтобы создать качественную и долго работающую отопительную систему под наливной пол, необходимо владеть всеми техническими моментами и небольшими хитростями строительного процесса. Соблюдая технические требования, вы сможете успешно смонтировать систему отопления, которая будет отличаться продолжительным эксплуатационным периодом:

• расположение мебели. До начала всех работ мебель распределяется по своим местам. Как сказано в строительных нормах, монтаж теплого пола начинается в полуметре от стен. Это необходимо для того, чтобы вдоль стен встала мебель, обогрев под которой не требуется, потому что в таких местах тепловая отдача минимальна,
• дверные проемы. Не следует укладывать систему отопления через дверные проемы, так как демонтаж коробки может повлечь за собой проблемы, связанные с повреждением системы обогрева, восстановить которую будет достаточно сложно,
• колебания температурного режима. Об этом необходимо помнить всегда, потому, что системам резкие температурные скачки противопоказаны. Так что в наиболее опасных местах – балконах, прихожих и т. п. установка отопительных систем подразумевает устройство дополнительного утеплительного слоя. Эта особенность важна в первую очередь для водяных систем.

Помните, что главными критериями выбора теплого пола являются – показатель тепловой отдачи на один квадратный метр, удобство выполнения монтажных работ, потребление энергетических ресурсов.

Если проводить сравнение между электрической и водяной системой, то следует рассматривать определенные показатели. Тепловая отдача электрического пола будет полностью зависеть от мощности всей системы и варьироваться в диапазоне 110 – 160 Квт на метр квадратный. Чем больше мощность, тем большее количество электрической энергии будет потребляться.

А система водяного пола при аналогичной тепловой отдаче не требует дополнительных энергоресурсов, если используется система центрального отопления. В случае с автономным источником устройство дополнительного контура повлечет за собой увеличение энергопотребления пропорционально площади помещения.

С точки зрения монтажных работ, электрический пол укладывается проще других систем. Его просто расстилают на поверхности и проводят подключение элементов к сети. А для водяного контура придется выполнить его правильную укладку и осуществить врезку в общую систему.

Свое влияние на выбор оказывает и стоимость отопительной системы, которая колеблется от 15 до 150 у. е. за единицу площади. Для водяного пола расходы определяются многими факторами и способны достичь 30 – 200 у. е. за 1 м. кв. Кроме того, водяная система быстро передает тепло и остывает, не позволяя радиаторам, находящимся после нее, работать на полную мощность.

Разновидности стяжки

1. Мокрая. Она делается на основе цементного раствора.
2. Полусухая .
3. Сухой теплый пол. Этот вариант стал использоваться очень часто, так как исключает появление грязи, проблем с контактами электрического варианта теплого пола. Кроме того, этот вариант позволяет положить плитку или другой отделочный материал уже на следующий день. Естественно, такую стяжку необходимо правильно обустроить.

Эти варианты имеют свои преимущества и недостатки. Однако выбирать стяжку нужно с учетом особенностей помещения, конструкции теплого пола, а также времени, отведенного на ремонт. Какая лучше подойдет в вашем случае, решать именно вам.

Советы по нанесению финишного наливного пола

Прежде чем мы изучим технологию нанесения финишного наливного пола, ознакомимся с некоторыми особенностями заливки этого материала. Также стоит взять на заметку и некоторые советы, касающиеся проведения работ такого типа.

1. Наливной пол обязательно после заливки прокатывается игольчатым валиком или обрабатывается виброрейкой. Это необходимо для того, чтобы удалить попавший в смесь во время замешивания воздух. При этом валик применяется в случае, если толщина слоя не превышает 1 см.
2. В помещении во время заливки наливного пола не должно быть минусовых температур. Оптимальный вариант — +15-25 градусов.

3. Сквозняки не должны гулять по помещению. Все окна и двери стоит закрыть. Перепады температур во время работ с наливным полом могут значительно ухудшить состояние готового основания.

4. Влажность основания, на которое монтируется наливной пол, не должна превышать 4%. В случае если этот показатель выше, поверхность предварительно обрабатывается гидроизоляционным составом не менее 2 раз.
5. В случае если наливной пол заливается поверх керамической плитки, рекомендуется убедиться в прочности ее крепления. Обязательно производятся процедуры ее обезжиривания и грунтования.
6. Нанесение наливного пола в случае обустройства стяжки возможно только после полного высыхания второй.
7. Перед нанесением наливного пола поверхность обязательно обрабатывается грунтовочной смесью и хорошо просушивается.

Стяжка под наливной пол в гараже

Разновидности наливных полов

Наливные полы классифицируют в зависимости от материалов, которые используются для их устройства.

Полимербетонные

Выравнивающая смесь формируется из цемента, песка и пластификаторов. Ее наносят на подготовленное основание. Для облегчения укладки раствора специалисты рекомендуют использовать маяки. Также для усиления стяжки применяется арматурная сетка из различных материалов (стали, стекловолокна, пластика).

Образовавшаяся поверхность приобретает высокую прочность через 30 минут, но приступать к ее эксплуатации можно только через 48 часов.

Полимерные

Полимерные наливные полы разделяют на следующие типы:

• эпоксидные. Уже при минимальной толщине отличаются высокой прочностью, устойчивостью к негативному воздействию разнообразных химических соединений. Также эпоксидные полы характеризуются широкой цветовой гаммой. Недостаток – низкая эластичность и высокая плотность, что не позволяет материалу хорошо прилипать к основанию. Эпоксидная смесь плохо переносит температуру, превышающую +25°. Она идеально подходит для устройства электрического пленочного пола, где толщина стяжки не должна превышать 2-3 мм;
• полиуретановые. Отличаются высокой пластичностью, адгезией к любому основанию, прочностью. После затвердения полиуретановая смесь становится упругой, устойчивой к вибрациям. Ходьба по такому полу очень приятно. Полиуретановый наливной пол хорошо сочетается с любыми системами отопления напольного типа;
• метилакрилатные. Отличаются высокой прочностью, адгезией к разным поверхностям, экологичностью. Залитая смесь устойчива к широкому диапазону температур – от -70°С до +150°С. Нанесенный раствор очень быстро схватывается и застывает (на протяжении нескольких часов). Метилакрилатную смесь можно сочетать с любой отопительной системой напольного типа.

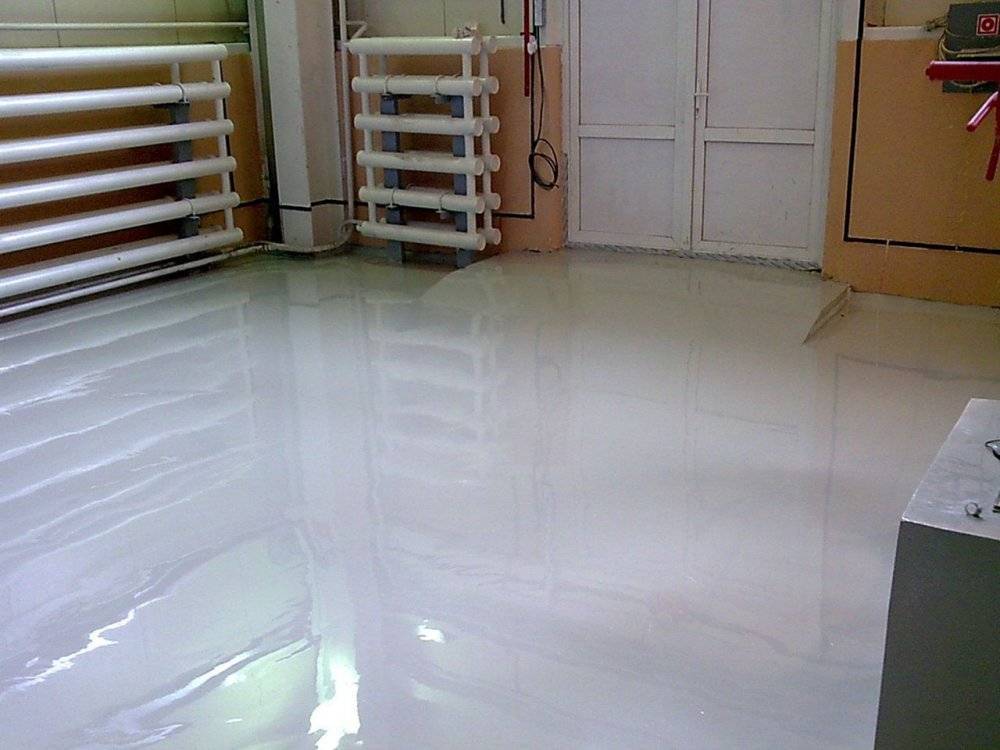

Монтаж теплого и наливного пола

Монтирование теплого пола начинается с выравнивания основы под укладку труб. Выбоины заделываются цементным раствором, выпуклости срезаются перфоратором. После очищения основы от пыли и кусков цемента делается ее грунтование. Сверху выстилается теплоотражатель. Больше всего подойдет фольга. Края листов фольги накладываются один на другой; по бокам делается припуск на стены. Сверху выкладывается армировочная сетка.

После подготовительных работ начинается монтаж пластиковых труб. Они выкладываются зигзагом таким образом, чтобы один конец системы подключался к источнику подачи тепла, а второй — ко входу воды в общую систему обогрева.

Расстояние между трубами должно составлять не менее 10 см. У мест изгиба трубы фиксируются монтажной лентой при помощи дюбель-гвоздей.

По окончании монтажа водяного теплого пола необходимо сделать черновую бетонную стяжку. Раствор должен полностью закрыть все зазоры, а также верхние части труб. По окончании работы нужно сделать двухдневный перерыв в работе, дать цементу схватиться и просохнуть.

Затем поверх бетонного покрытия заливается жидкая самовыравнивающаяся смесь. Она должна быть сметанообразной консистенции, тщательно вымешанной.

Наливной пол под теплый заливают, начиная с самого дальнего угла помещения. Чтобы смесь распределилась равномерно, необходимо направлять ее штапелем. Также поверхность обрабатывается игольчатым валиком. Таким образом, устраняются пузырьки воздуха, исчезают какие-либо изъяны. Наливной пол для теплого пола готов через 6 часов после заливки.

Не стоит сразу же после его монтажа включать систему обогрева.

Структура полового покрытия может нарушиться. Нужно дать ему окончательно просохнуть в течение 2-х недель. После этого полы можно покрасить.

Устройство систем водяного тёплого пола

Критерии выбора

Перед тем, как делать наливной пол на теплый пол, следует определиться с расположением мебели. Чтобы создать качественную и долго работающую отопительную систему под наливной пол, необходимо владеть всеми техническими моментами и небольшими хитростями строительного процесса. Соблюдая технические требования, вы сможете успешно смонтировать систему отопления, которая будет отличаться продолжительным эксплуатационным периодом:

• расположение мебели. До начала всех работ мебель распределяется по своим местам. Как сказано в строительных нормах, монтаж теплого пола начинается в полуметре от стен. Это необходимо для того, чтобы вдоль стен встала мебель, обогрев под которой не требуется, потому что в таких местах тепловая отдача минимальна,
• дверные проемы. Не следует укладывать систему отопления через дверные проемы, так как демонтаж коробки может повлечь за собой проблемы, связанные с повреждением системы обогрева, восстановить которую будет достаточно сложно,
• колебания температурного режима. Об этом необходимо помнить всегда, потому, что системам резкие температурные скачки противопоказаны. Так что в наиболее опасных местах – балконах, прихожих и т. п. установка отопительных систем подразумевает устройство дополнительного утеплительного слоя. Эта особенность важна в первую очередь для водяных систем.

Помните, что главными критериями выбора теплого пола являются – показатель тепловой отдачи на один квадратный метр, удобство выполнения монтажных работ, потребление энергетических ресурсов.

Если проводить сравнение между электрической и водяной системой, то следует рассматривать определенные показатели. Тепловая отдача электрического пола будет полностью зависеть от мощности всей системы и варьироваться в диапазоне 110 – 160 Квт на метр квадратный. Чем больше мощность, тем большее количество электрической энергии будет потребляться.

А система водяного пола при аналогичной тепловой отдаче не требует дополнительных энергоресурсов, если используется система центрального отопления. В случае с автономным источником устройство дополнительного контура повлечет за собой увеличение энергопотребления пропорционально площади помещения.

С точки зрения монтажных работ, электрический пол укладывается проще других систем. Его просто расстилают на поверхности и проводят подключение элементов к сети. А для водяного контура придется выполнить его правильную укладку и осуществить врезку в общую систему.

Свое влияние на выбор оказывает и стоимость отопительной системы, которая колеблется от 15 до 150 у. е. за единицу площади. Для водяного пола расходы определяются многими факторами и способны достичь 30 – 200 у. е. за 1 м. кв. Кроме того, водяная система быстро передает тепло и остывает, не позволяя радиаторам, находящимся после нее, работать на полную мощность.

Трубы с циркулирующим теплоносителем

Водяной теплый пол формируется из трубопроводов, которые укладываются на подготовленное основание по определенной схеме – в форме спирали, змейки. По установленному контуру циркулирует теплоноситель. Тепловая энергия продуцируется при помощи котлов разного типа. Также водяной теплый пол можно подключить к существующему отоплению. Чтобы регулировать температуру теплоносителя, используется коллекторный узел, к которому подключают трубу подачи и обратки.

Водяной теплый пол экономически выгодный, эффективный и надежный тип отопления. Его недостаток – сложность монтажа. Для фиксации трубопроводов необходимо заливать толстый слой раствора. Также при наличии утечек теплоносителя в каком-то одном месте вся система выходит из строя.

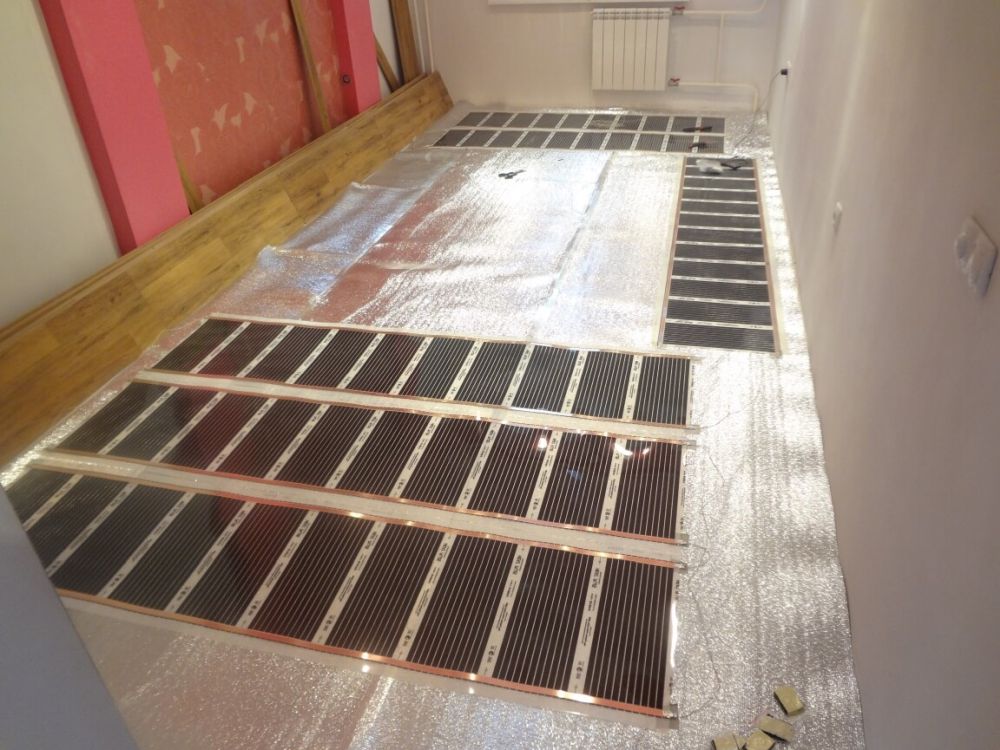

Особенности укладки инфракрасной пленки

Пирог инфракрасного теплого пола при укладке в стяжку

Данный вариант является наиболее простым в установке и имеет наименьшую цену по сравнению с другими разновидностями электрического теплого пола. Этот вид теплого пола потребляет относительно небольшое количество электроэнергии. ИК-пленка не укладывается в местах, где будет стоять мебель, поэтому необходимо составить проект с учетом расстановки мебели и по нему рассчитать площадь под обогрев. Монтаж электрической ИК-пленки производится в следующем порядке:

1. 1 Необходимо выровнять и очистить от пыли черновое покрытие, подготовить место для укладки проводов, выбрать место для терморегулятора;
2. 2 Укладка термоизоляции и теплоотражающего нефольгированного материала. Теплоотражающий слой необходимо укладывать полосами шириной 60 см с шагом 2-3 см для проникновения слоя стяжки и ее скрепления с черновым основанием, при этом от стены необходимо отступить 10-30 см ;
3. 3 Сверху ровными секциями укладывается инфракрасная пленка. На стыках нагревательного элемента провода соединяются и тщательно изолируются, по периметру покрытие тщательно проклеивается скотчем;
4. 4 Выполняется подключение проводов к пленке, установка терморегулятора и укладка температурного датчика. Для возможности последующее замены датчика, его можно поместить в трубку, а затем приклеить скотчем к покрытию;
5. 5 Укладка неметаллической сетки. Для этого необходимо просверлить сквозные отверстия и прикрепить сетку саморезами к бетонному основанию. Запрещено делать отверстия в местах, где расположены медные полосы или есть графитовое напыление;
6. 6 Готовится цементно-песчаная смесь, заливается стяжка, при этом необходимо проследить, чтобы смесь равномерно заполнила оставленные отступы вдоль стен и между теплоотражающими полосами ;
7. 7 Для полного высыхания стяжки понадобится 3-4 недели, после этого укладывается финишное покрытие.

Важно! До полного высыхания стяжки нельзя включать ИК-пол, тестовый запуск можно сделать непосредственно перед заливкой раствора

Типы систем под наливной пол

Перед тем, как устраивать наливной пол, рекомендуется определиться с системой обогрева, которая под него подходит. От правильно сделанного выбора будет зависеть качественное состояние и надежность будущего покрытия. Сегодня известно несколько видов систем, по которым можно заливать полы.

Электрический пол

Наиболее подходящий вариант для создания наливного пола с обогревом. Отопительные электроды не очень толстые, что позволяет сокращать расходы на наливную смесь, и, как следствие – затраты на ремонт.

Электрический пол

Инфракрасный пол

Современный вид отопительной системы. Из-за пленочных элементов система отличается производительностью по тепловой отдаче. Кроме этого, пленка тоньше электродов электрической системы, так что устройство наливного пола по такой системе отопления обойдется вам значительно дешевле, чем предыдущий вариант. Но имеется одна особенность – пленочные полы считаются новинкой, поэтому стоимость их значительно выше предыдущего варианта.

Водяной пол

Самый популярный способ обогрева, который по праву называют классическим. Многие потребители задают вопрос – можно ли залить теплый водяной пол наливным полом? Вполне, но процедура не считается достаточно целесообразной. Основная причина этому – размеры труб, укладываемых в пол – для их заливки потребуется большое количество смеси, и наливной пол покажется вам не слишком дешевым удовольствием. Кроме того, процесс заливки будет длиться в несколько этапов, чтобы покрытие быстро высыхало и получалось качественным. В конечном итоге толщина наливного пола для водяного теплого пола окажется максимальной, если сравнивать с укладкой других систем обогрева.

Самовыравнивающиеся составы под ламинат

Самовыравнивающиеся смеси сами скрывают дефекты покрытия

«Жидкие» выравнивающие полы — это составы из смесей полимеров, известняка и гипсовой составляющей. Различают полы для тонких и более грубых видов выравнивания. Делают такие покрытия из двух слоев: первый слой имеет грубоватую консистенцию, тогда как верхний обладает тягучестью. Он идеально растекается по поверхностям полов, поэтому такие покрытия носят название самовыравнивающийся пол под ламинат.

Такие составы «скрадывают» погрешности полов амплитудой не более 25 мм, поэтому здесь не должны присутствовать перепады высоты, которые будут выходить за установленные рамки.

Как выровнять пол под ламинат самовыравнивающейся смесью:

1. Для начала следует очистить поверхность от загрязнений, иначе положенные материалы могут отслоиться.
2. Затем полы обрабатываются промышленным пылесосом и грунтуются, после чего и заливается сама смесь «выравнивающегося настила».
3. Такая работа под силу лишь грамотным специалистам, поэтому процесс лучше доверить знающим свое дело людям.

Монтаж ламината на наливной пол осуществляется точно так же, как и на обычные поверхности: панельки просто защелкиваются на замки. От вас не потребуется при этом никаких специальных знаний.

Утепление по грунту

Схема возможного утепления пола по грунту

В этом случае необходимо учитывать высокую влажность, а также возможное взаимодействие утеплителя с грунтовыми водами, поэтому теплоизоляционные плиты для теплого пола необходимо укладывать на защитную влагоустойчивую мембрану.

Как правило, утепление полов по грунту выполняется по лагам.

Мы расскажем об основных этапах технологии:

• демонтаж старого покрытия (при необходимости);
• укладка деревянных лаг, расстояние между которыми должно составлять 60-100 см;
• в промежутки между лагами производится укладка утеплителя (на предварительно постеленный гидроизоляционный материал);
• монтаж защитной верхней мембраны, которая будет оберегать утеплитель от влаги, а также предотвратит образование конденсата (при использовании гидроизоляционного утеплителя, например пеноизола, данный этап не требуется);
• укладка на лаги ДВП или деревянных досок.

При проведении работ можно использовать различные материалы, например минеральную вату, стекловолокно или насыпные утеплители.

Заливка контура пола раствором

В принципе, стяжка поверх тёплого пола заливается, как и любая другая. Если проблемы и возникают, так это при установке маяков, так как основание под ними «играет», и без определённого навыка их достаточно трудно вывести в один уровень. Расстояние между ними должно быть таким, чтобы правило, которым будет производиться выравнивание, выступало за границы параллельных маяков на 25 см. Если у инструмента длина 2 м, шаг между маяками должен быть 1,5 м.

Толщина стяжки для теплого водяного пола

Таблица. Проясняем все нюансы установки.

Шаги, фото
Описание

Шаг 1 – сверление отверстий под дюбеля

Начинаете с того, что по заранее намеченным линиям сверлите отверстия под крепления. Если у вас, как в данном случае, в качестве утеплителя под трубами лежит пенопласт, дюбель-гвозди берёте размером 8*120 мм. То есть, их длина должна подбираться с таким учётом, чтобы, пройдя сквозь все слои, крепёж мог войти в черновое основание.

Шаг 2 – установка дюбелей

Прежде чем вставить дюбель в отверстие, на него нужно надеть шайбу. Она не позволит головке дюбеля проваливаться в пенопласт.

Шаг 3 – забивка гвоздей в дюбели

Лёгкими ударами молотка забиваете дюбели, но не до конца. Высоту, на которую их следует забить, нужно ещё определить.

Шаг 4 – определение уровня забивки дюбелей

Сделать это проще всего с помощью лазерного уровня. Отбиваете на стенах горизонталь, а затем перенесите отметку на любой подручный инструмент: стамеску, отвёртку, или как в данном случае, молоток

Если вы наклеите на него малярную ленту, то сможете нанести карандашом метку, после чего будете пользоваться инструментом, как шаблоном.

Шаг 5 – определение отметки верха маяка, установленного на дюбель

Теперь нужно определить отметку верха маяка при установке его на дюбель.

Обратите внимание!

Казалось бы, зачем это делать, если размер профиля итак известен? Связано это с конфигурацией его сечения. Как видите, головка самореза попадает в углубление, и высота маяка получается уже не 10, а 8 мм.

Шаг 6 – Определение разницы между чистовой высотой стяжки и высотой маяка

Переносите сделанную ранее отметку пола на эти 8 мм  ниже, и уже по ней забиваете дюбели.

Шаг 7 – окончательная забивка дюбеля

Бьёте по гвоздю до тех пор, пока отметка на шаблоне не совпадёт с лазерной линией.

Шаг 8 – установка маяка на дюбели

Далее ставите на дюбели маяк и снова выверяете отметку.

Шаг 9 – выкладка раствора под маяк

Удостоверившись, что отметки совпадают, можете выкладывать раствор вдоль ряда дюбелей, снимая его излишки так, чтобы видны были головки саморезов.

Шаг 10 – установка маячного профиля на раствор

Устанавливаете профили, добавляя раствор так, чтобы маяки оказались в нём утопленными.

Шаг 11 – снятие излишков раствора

Излишки раствора снимаете мастерком.

Шаг 12 — заливка стяжки

После того как раствор на маяках затвердеет, можно приступать к заливке основной стяжки

Сначала заполняете пространство между маяками кельмой.

Шаг 13 – выравнивание правилом

А затем, установив на два параллельных маяка правило (широкой стороной), снимаете излишки раствора, добиваясь идеально ровной поверхности.Примечание! На следующий день, когда стяжка затвердеет, необходимо тщательно очистить её от наплывов. Если финишное покрытие будет рулонное (линолеум, ковролин), поверхность придётся намочить и перетереть. Как вариант, можно сделать тонкий слой (1-2 мм) наливного пола.

Цены на наливные полы «Старатели»

наливные полы «Старатели»

Как видите, недостаточно просто знать, какой должна быть толщина стяжки тёплого пола — нужно ещё постараться, чтобы по всей площади помещения она была равномерной. Надеемся, что наша инструкция помогла вам разобраться в данном вопросе и сделать подогреваемый пол идеально ровным.

Плюсы и минусы наливного пола

	+ долговечные; + простая технология монтажа; + прочные; + гладкие; + нескользкие; + подходят для укладки любых видов отделки; + не боятся влажности; + не дают усадку; + слой от 3 до 100 мм.	— длительный процесс затвердевания; — плохая звукоизоляция; — неэстетичный внешний вид, требующий дополнительной отделки.
	+ быстро сохнут; + эластичные; + не распространяют пламя; + не деформируются при низких температурах; + не впитывают воду; + устойчивы к истиранию; + не разрушаются от точечного удара.	— трудно реставрировать; — всегда холодный, поэтому для работы в помещении с полиуретановыми покрытиями рекомендуют устанавливать «теплый пол».
	+ глянцевые покрытия; + долговечные; + не разрушаются от воздействия химических веществ; + экологически безопасные; + имеют высокую адгезию с основанием (не отслаиваются); + эффектный вид; + вариативность декоративной отделки.	— низкая эластичность, из-за которой после сильного точечного удара на покрытии образуются трещины.
	+ наиболее устойчивые к механическим повреждениям покрытия; + легко переносят значительные перепады температур; + высыхают через 1 час после заливки; + не разрушаются от ультрафиолетового излучения; + устойчивы к химическим реагентам.	— при монтаже выделяют токсичные испарения, требуется защита дыхательных путей; — быстро полимеризуются, поэтому необходима специальная подготовка или помощь профессионалов.
