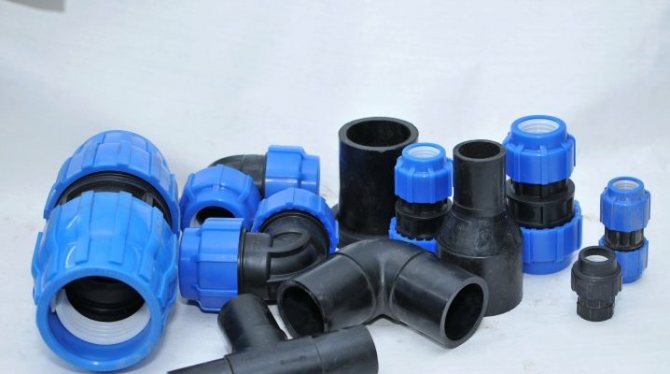

Выбираем фитинги для полиэтиленовых труб

На сегодняшний день системы водоснабжения практически повсеместно выполнены из полиэтиленовых труб. Время стальных, чугунных или медных коммуникаций уходит в прошлое.

ПЭ трубопроводы демонстрируют ряд преимуществ, исключающих активное использование аналогов из других материалов. Демократичная цена ставит этот метод обустройства подачи воды вне конкуренции. Сфера применения необычайно широка: обслуживание артезианских скважин, орошение приусадебных участков, изоляция линий связи и, собственно, водопроводы

Отдельно необходимо обратить внимание на потенциально длительный период эксплуатации и доступность последующей утилизации

Существенным плюсом подобных коммуникационных решений является поразительная простота сборки, чему способствуют специальные элементы – фитинги. Эта деталь конструкции монтируется в случае необходимости разветвлений, поворотов или смены рабочего диаметра путепровода. Подразумевает возможность изменения конфигурации структуры, обеспечивает максимальную герметичность стыков.

Монтаж труб

Чтобы произвести монтаж труб Рехау своими руками, требуется:

• приобрести необходимый инструмент;
• предварительно ознакомиться с инструкцией сборки трубопровода.

Инструмент, необходимый монтажа

Прежде чем приступать к монтажу труб, надо:

1. приобрести нужное количество труб, соединительных фитингов и переходников. Для расчета необходимых материалов составляется схема водопровода;

Примерная схема разводки труб горячей и холодной воды в городской квартире

1. приготовить инструмент для монтажа труб Рехау:
   • расширитель с набором насадок для труб разных диаметров. Иначе данный инструмент называется эспандер;

Расширитель для монтажа труб

пресс-зажим с дополнительными насадками разного диаметра. Поскольку монтаж рассматриваемого вида труб несколько отличается от обычной сварки, то и для проведения процедуры требуется такой специфический инструмент для монтажа труб Rehau;

Ручной пресс, применяемый для соединения труб, REHAU RAUTOOL

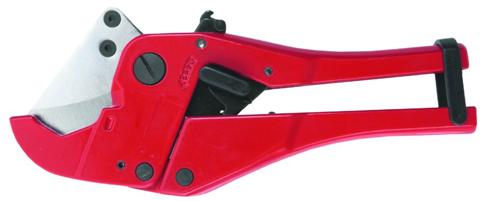

инструмент для резки труб. Труборез стандартный, используется для всех видов пластиковых труб;

Инструмент для резки полимерных труб

рулетка, маркер для разметки труб.

Стандартный мерительный инструмент, применяемый при строительстве

Все инструменты можно приобрести по отдельности или комплектом. Средняя стоимость комплекта 2 500 рублей.

Особенности металлопластиковых трубных изделий

Металлопластиковые трубы имеют сложную структуру и соединяют в себе преимущества металла и пластика. Изделие состоит из пяти слоев:

• Внутренний и внешний слой – это сшитый или уплотненный полиэтилен. Органический материал, который не меняет своей структуры, физических свойств и сохраняет химическую пассивность при температуре до 95 градусов и давлении внутри до 10 атм.
• Внутренний слой – алюминиевая фольга. Этот легкий и гибкий металл придает металлопластиковой трубе особую прочность, «умение» держать изогнутую форму, препятствует проникновению атмосферного кислорода внутрь.
• Два слоя специального клея, которые скрепляют металл и прошитый полиэтилен.

Знакомство с материалом

Для начала стоит разобрать два основных свойства полиэтилена, из которого изготавливают трубы. Первое его свойство – это пластичность. Обратившись к ГОСТу, вы увидите, что коэффициент удлинения материала при разрыве равен 250%, однако на деле эта цифра может достигать 500-600%.

Такой высокий показатель пластичности – это не всегда плюс. Тонкие полиэтиленовые трубы не выдержат высокого давления, а нарезанная на них резьба для соединения и вовсе сделает их неработоспособными, поэтому соединять резьбой их не выйдет.

В данном случае также есть исключения, например, используя ПНД трубу в качестве обсадной при бурении скважин, резьбовое соединение позволит добиться гладкости и равномерности всего трубопровода, что крайне важно при постройке скважин

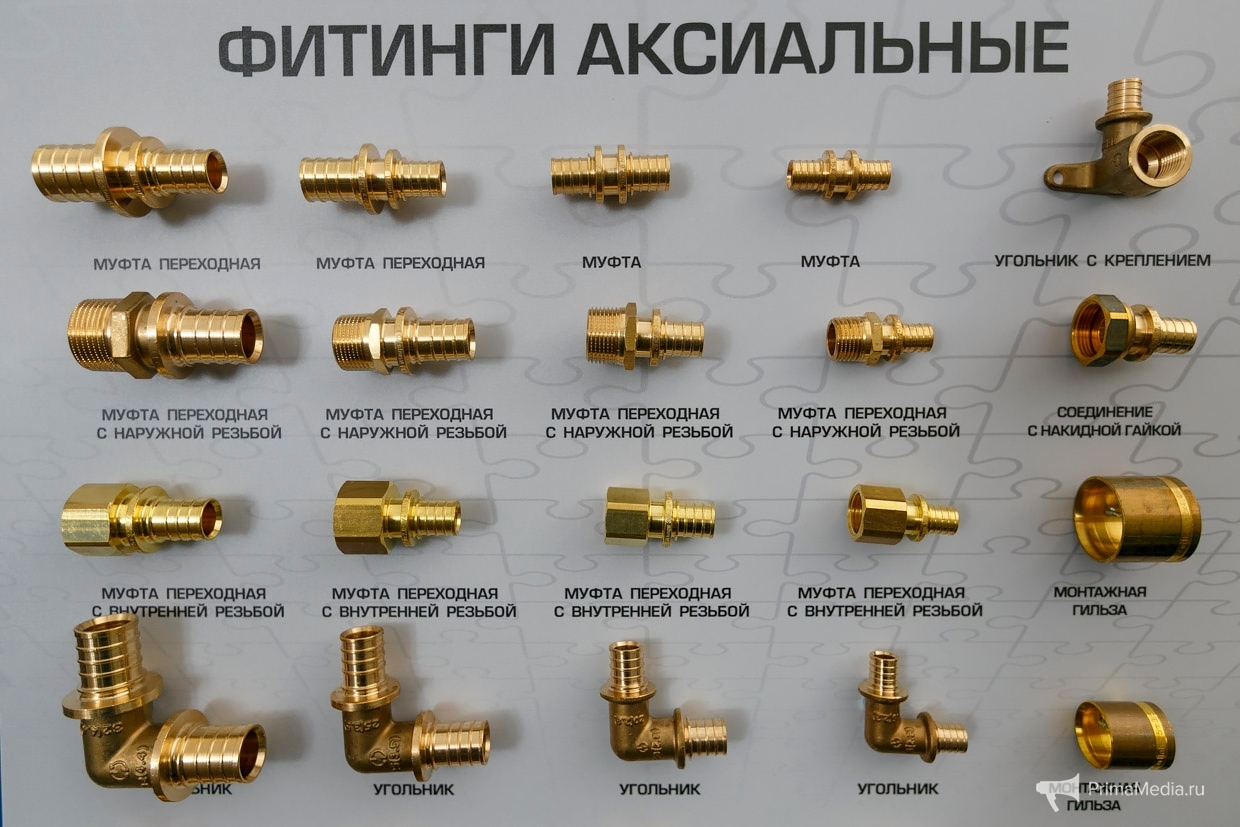

Правильный выбор фитинга по диаметру – основные нюансы монтажа

Диаметр фитинга можно выбирать точно по наименованию. Нельзя подгонять фитинг по диаметру, путем снятия фаски внутри изделия

При выборе обращайте внимание на трубу, с которой работаете. На ней всегда есть маркировка, которая показывает внешний диаметр изделия. Без нагрева труба не войдет в фитинг, поскольку разогрев поможет снять верхний слой

Без нагрева труба не войдет в фитинг, поскольку разогрев поможет снять верхний слой.

Если с выбором диаметра полипропиленовой части все понятно, то выбирая диаметр резьбы, нужно быть аккуратным. Например, полипропиленовая планка с водорозетками, в своем большинстве поставляется с внутренним диаметром резьбы на ¾ дюйма. Однако есть варианты с диметром резьбы ½, что следует учитывать под конкретное оборудование и смотреть в таблице соответствия.

Что касается советов, то во время пайки фитинга, а также после окончания работы нужно придерживаться следующих правил:

После пайки необходимо убедиться на ощупь или визуально, что отверстие внутреннего диаметра канала не претерпело деформации. В противном случае, если будет запайка, вода в системе будет проходить с препятствием, что приведет к снижению давления в контуре.
Если во время пайки вы передержали фитинг, и в момент того, когда производилась состыковка, он лопнул, рекомендуется обрезать поврежденную часть. Использовать лопнувший фитинг запрещено, особенно если вы собираетесь уложить водопровод под стяжку или в стену.
После окончания сварки контура водоснабжения или отопления рекомендуется выполнить опрессовку и проверить то, насколько хорошо контур держит заданное давление

Это важно перед заливкой стяжки пола, если труба будет спрятана.
Старайтесь использовать фитинги и трубы одного производителя. Все-таки состав полипропилена, для лучшей свариваемости материала, должен быть одинаковым.
Чтобы правильно расположить фитинг относительно плоскости, в которой он будет лежать, производите примерку и наносите карандашом обозначение в виде полос. После нагрева мы просто состыкуем насечки

При спайке, на трубе наносите насечку на глубину в 1,5 см, чтобы при вдавливании ее в фитинг, вы не передавили и не закупорили отверстие внутри.
Соблюдайте температурный режим паяльника, не передерживайте фитинг при нагреве, следите за его внешним видом и отсутствием заводских повреждений.

После нагрева мы просто состыкуем насечки. При спайке, на трубе наносите насечку на глубину в 1,5 см, чтобы при вдавливании ее в фитинг, вы не передавили и не закупорили отверстие внутри.
Соблюдайте температурный режим паяльника, не передерживайте фитинг при нагреве, следите за его внешним видом и отсутствием заводских повреждений.

Соединение труб ПНД и полипропиленовых между собой

Выполнить соединение ПНД и полипропиленовой трубы с помощью сварочного оборудования не получится. Смешивание разных полимеров станет причиной деформации стыка из-за появления трещин. Для соединения разнородных материалов применяются другие способы.

Резьбовые фитинги

Для монтажа соединительного резьбового модуля на концах труб из полиэтилена и полипропилена применяется сварка. Специальное оборудование предназначено для расплавления полимера. Это позволяет получить монолитный шов.

Муфта резьбовая соединительная

В начале процесса соединительный элемент разбирается. Потом одна его часть припаивается к концу трубопровода из полипропилена, а другая половина соединяется при помощи сварки с полиэтиленовой частью.

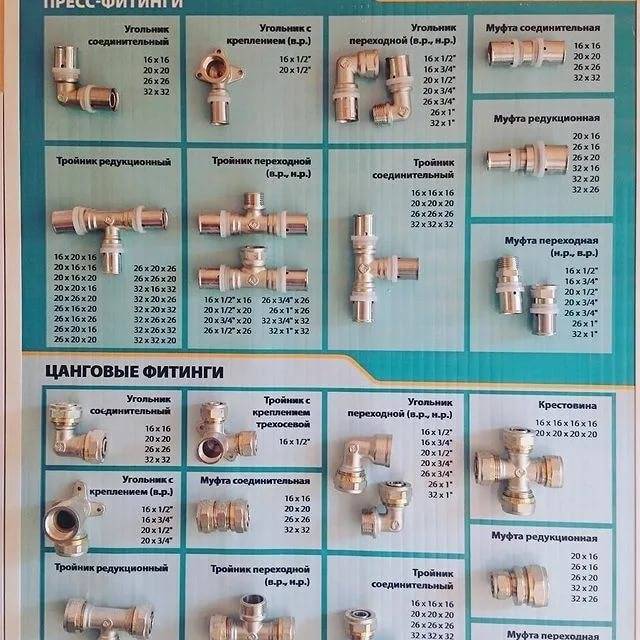

Цанговые муфты

Для создания разборного стыка между отводами из ПП и ПНД применяются цанговые муфты. В состав такого модуля входит цанга, зажимная гайка, стопорное кольцо, резьба и ответная часть.

Цанговая муфта

Производители выпускают разные виды цанговых муфт. В начале процесса каждая из них разбирается. Потом цанга вставляется в полиэтиленовую трубу и зажимается стопорным кольцом при затягивании гайки без лишних усилий. В противном случае может лопнуть прижимной модуль или произойдет деформация края трубы.

На следующем этапе ответная часть цанговой муфты фиксируется паяльником на полипропиленовом трубопроводе. В завершение выполняется резьбовое соединение при использовании фум ленты, которая исключает возникновение протечек.

Фланцы

Распространенным способом соединения полипропиленовых труб с трубопроводами из полиэтилена низкого давления является использование фланцев.

Муфта соединительная фланцевая

Такие трубопроводные элементы применяются для стыковки коммуникаций большого диаметра. Дополнительно в работе используется втулка, позволяющая провести фиксацию фланцев.

Стыковка выполняет поэтапно:

• втулки привариваются к концам разных труб/соединяются прижимной гайкой;
• фланцы разъединяются;
• соединительные элементы фиксируются на приваренных втулках;
• фланцы соединяются между собой при помощи болтов и гаек.

Во время создания стыка используется уплотнительный материал. Это прокладка из резины. Она вставляется между фланцами, представляющими собой прочные металлические детали. Они выдерживают механические воздействия, перепады температуры и устойчивы перед коррозией.

Способы соединения ПНД труб

Соединить два отрезка пластиковой трубы можно различными способами. Наиболее часто применяется сварной способ, либо соединение с применением компрессионных фитингов.

Фитинги для сварки производятся путем отлива детали необходимой конфигурации из полимерных материалов. Для придания элементам дополнительной прочности процедура осуществляется под давлением. Стоимость таких изделий невысока, но для монтажа обязательно потребуется специальный паяльный аппарат.

Рекомендуем ознакомиться: Пуш фитинги (Push Fit) — новейшая разработка для надежного соединения труб

Принцип действия устройства заключается в сильном нагреве стыкуемых элементов (в данном случае конца трубы и фитинга) и соединении расплавленных пластиковых поверхностей друг с другом.

Для получения ровного и прочного шва следует учитывать несколько важных моментов:

• Необходимо точно выдерживать время нагрева, которое различается в зависимости от диаметра соединяемых деталей. Рекомендованные временные значения можно без труда найти в инструкции к аппарату, либо на официальных сайтах производителей.
• Стыковка изделий производится сразу же после нагрева, пока детали не успели остыть.
• Стык должен быть ровным, без пустот и наплывов.
• Прокручивать или смещать соединенные, но еще не застывшие элементы нельзя.

Если доступ к месту сварки затруднен можно воспользоваться фитингами. Такой соединительный элемент имеет в конструкции встроенную металлическую спираль. При подаче электричества спираль разогревается, расплавляя окружающий ее слой пластика и верхний слой трубы. Остывая, расплавленная масса застывает, образуя однородный ровный шов, по прочности не уступающий материалу самой трубы.

Применение электросварных фитингов также требует определенной сноровки

Здесь важно четко выдержать время разогрева спирали. При недостатке времени, стык может быть непрочным

Если передержать – труба может деформироваться.

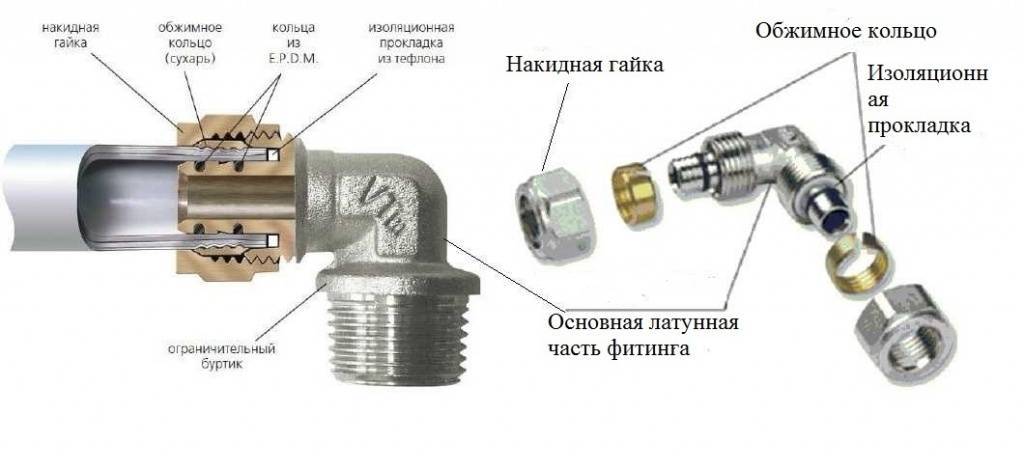

Компрессионный фитинг полностью отличается от рассмотренных вариантов как по конструкции, так и по способу монтажа.

Стандартный фитинг представляет собой разборную деталь диаметром от 16 до 110 мм, состоящую из нескольких элементов:

• Пластикового корпуса, оборудованного внешней резьбой и фиксатором, ограничивающим глубину ввода трубы.
• Комплекта уплотнительных колец. Представляют собой детали из особых сортов резины, обеспечивающих полную герметичность в месте стыка.
• Втулки, выступающей в роли пресса. Главная задача этого элемента – защита конца трубы от высокого давления рабочей среды.
• Зажимных колец, защищающих изделие от механических повреждений.
• Защитных крышек с резьбой, закрывающих место стыка с двух сторон. Поверхность такой крышки чаще всего ребристая, что позволяет плотно затянуть ее без использования инструмента.

Рекомендуем ознакомиться: Какие фитинги лучше подходят для капельного полива

Применение компрессионных фитингов позволяет получить полностью разборную трубопроводную систему, где гораздо проще вносить любые коррективы, от изменения схемы прохождения труб до замены или ремонта стыковочных элементов.

Особенности монтажа трубопровода из изделий Рехау

Монтаж труб Rehau имеет свои особенности, производитель рекомендует использовать те или иные фитинги в зависимости от сферы применения. Например, резьбовые требуют периодического контроля, поэтому их крайне нежелательно использовать для скрытых трубопроводов.

Необходимые материалы и инструменты

Для сборки трубопровода может понадобиться специфическое оборудование, поэтому компания Рехау предлагает монтажный инструмент для любых типов фитинга.

Комплект поставки для обжимного фитинга включает в себя:

• базовый инструмент М1;
• 2 крепежных штифта;
• труборезные ножницы;
• экспандер;
• тюбик со смазкой;
• щетку для чистки инструмента;
• чемодан и инструкцию.

Помимо этого, прилагаются запасные части и принадлежности в виде расширительных насадок и запрессовочных тисков. Для монтажа компрессионного фитинга понадобятся только два разводных ключа.

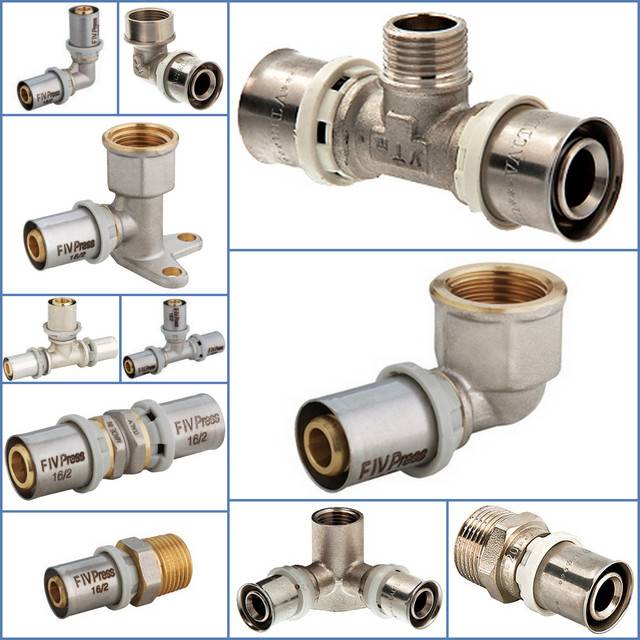

Монтаж пресс фитинга на трубу из сшитого полиэтилена

Для монтажа напрессовочного фитинга требуется особый инструмент, но это единственное неудобство. Если необходимость разовая, есть смысл взять его в аренду.

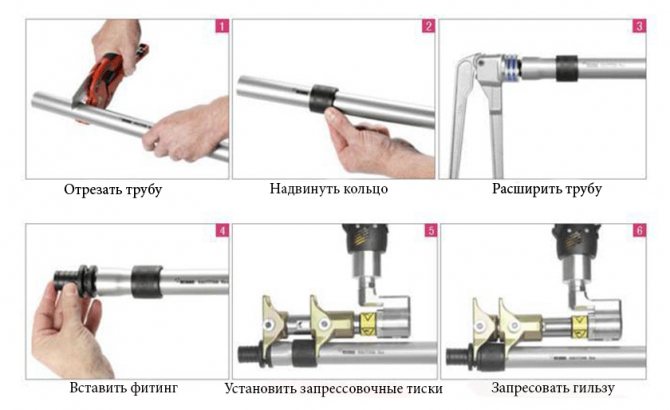

Процесс монтажа обжимного фитинга довольно прост:

1. Труба обрезается ножницами (можно использовать и обычную пилу, в этом случае место разреза необходимо зачистить). Разрез должен быть сделан под прямым углом.
2. На трубу надевается подвижная гильза. Фаска должна быть направлена в сторону соединения.
3. Конец трубы расширяется экспандером. Делается это в два приема, после первого раза труба поворачивается на 30 градусов, и операция повторяется.
4. Штуцер вставляется в трубу до упора (до последнего ребра).
5. Гильза запрессовывается на фитинг. Соединение гильзы и муфты полностью захватываются пресс зажимом. Инструмент устанавливается под прямым углом, недопустимо его перекашивание. Специальный рычаг на инструменте переводится в положение запрессовки, рукоятки экспандера сводятся, гильза надвигается до фланца фитинга.

Разъемные и неразъемные соединения

Разъемные соединения востребованы на тех участках трубопровода, которые обеспечивают крепление к фильтру, насосу, любому другому элементу, который рано или поздно будет подлежать замене.

Существуют такие виды разъемных соединений:

• Компрессионный фитинг. Лучше всего подходит для монтажа трубопроводных сетей на базе ПНД.
• Раструбное соединение. Узкая часть одной трубы вводится в широкий раструб на конце другой. Для водопроводных систем такой способ не годится, поскольку не обеспечивает должного уровня герметичности. Применяется по большей части для защиты кабельных трасс.
• Фланцевое соединение. К концам труб привариваются пластиковые или металлические фланцы, которые скрепляются болтами. Используются преимущественно на крупных магистральных сетях.
• Резьбовое соединение. Не обеспечивает требуемой надежности, используется в сетях с низким давлением рабочей среды.

Неразъемное соединение принято считать более надежным. Для монтажа потребуются сварные или электросварные фитинги.

Сама процедура сварки осуществляется с применением различных технологий:

• Прессовочная сварка. Используется для соединения пластиковой трубного изделия с каким-либо сооружением.
• Гнездовая сварка. В этом случае внутреннее сечение фитинга совпадает с внутренним сечением трубы.
• Сварка встык. Две трубы одинакового диаметра непосредственно привариваются друг к другу.
• Электрофузионная сварка. Предполагает использование термомуфт. Такие соединения считаются очень надежными.

Неразъемные соединения находят применение при прокладке трубопроводных сетей под землей, либо заливке в бетонную стяжку.

Сварка полипропиленовой трубы с фитингами

Основные этапы:

• подготовка необходимого инструмента.
• составление плана трубопровода.
• нарезка труб.
• сварки труб и фитингов.

Фитинги и фурнитура обычно крепятся к пластиковым трубам при помощи сварки. Для этого потребуется специальный паяльник с несколькими насадками, подходящими по размеру к диаметрам трубы и фитингам. Перед началом сварки потребуется зачистить в область входа фитинга в нее. Для этого снимается алюминиевая фольга, если используется труба с алюминиевым слоем.

Пайка полипропиленовой трубы с фитингом

Затем фасонные части для полипропиленовых труб и сама труба равномерно разогреваются паяльником с соответствующей насадкой и соединяются друг с другом.

При склеивании частей трубы и фитингов нужно избегать вращений деталей. Спайка элементов должна быть надежно зафиксирована на момент их остывания. Иначе соединение будет не герметичным и даст течь во время эксплуатации.

При комбинированном соединении с металлическим водопроводом потребуется другой способ соединения, включающий в себя и сварку, и резьбовое соединение. Обычно такое комбинированное соединение требуется при подсоединении сантехнического оборудования.

Прежде всего, перед началом работ следует отключить стояки и сбросить воду в системе. После этого производится демонтаж старого водопровода.

Чтобы ускорить демонтаж старого водопровода можно просто использовать болгарку – порезать старые металлические трубы на куски.

Подробно процесс пайки представлен на видео ниже.

https://youtube.com/watch?v=bEe_WcY6STk

После завершения демонтажных работ необходимо снять старые вентили, прочистить тросиком часть линии водопровода, идущую до стояка и приступить к установке нового вентиля. Это поможет избежать затора в водоснабжении на этом старом участке водопровода.

Перед установкой необходимо поставить фильтр на смеситель. Это продлит срок его эксплуатации стиральной машинки, которая может быть подключена к системе подачи воды в этом месте.

После всего этого можно устанавливать комбинированный фитинг. Металлическая часть с резьбой присоединяется к смесителю, а пластиковая приваривается к трубам.

Действительно ли они лучше

Чтобы понять действительно ли монтаж труб «REHAU» сможет полностью заменить всем полюбившийся полипропилен и металл. Начать стоит с материала изготовления. Для труб «REHAU» применяется сшитый полиэтилен. На молекулярном уровне происходит формирование трехмерной сетки, которая и обеспечивает связь всех звеньев. В конечном итоге получается однородная по всей протяженности бухта. Достоинствами такого решения можно считать:

• нетоксичность. Сам полиэтилен в изделии не выделяет вредных примесей в воду;
• отсутствие шума при прохождении воды;
• универсальность материала для различных систем;
• уникальная и простая система монтажа труб «REHAU»;
• устойчивость к деформации и возникновению разрывов;
• высокая пластичность;
• минимальные теплопотери;
• устойчивость к перепадам давления и температуры;
• особая конструкция и покрытие внутренних стенок, которое предотвращает появление налета.

Из перечисленного выше становится понятно, что монтаж труб «REHAU» возможен как в старых домах, так и в новостройках. Изделия прекрасно справляются с передачей горячей и холодной жидкости. Это означает, что не только отопление легко сделать с помощью труб «REHAU», но и водопровод. При этом укладывать их можно в любой конфигурации. Трубы «REHAU» легко подогнать под линию стен и проемов.

Компания разработала несколько видов продукции, что позволяет быстрее сделать выбор и определиться с наилучшим соотношение цены и качества для конкретного объекта. Линейка «HIS» подходит для подачи любых неагрессивных жидкостей с температурой до 70º. Используется для систем отопления с жестким контролем носителя. Подвид «REHAU Flex» также подходит для прокладки отопления и водоснабжения, максимальный возможный диаметр труб 63 мм. «REHAU Stabil» способна лучше держать форму, поэтому используется при установке точек водоразбора. Особенность этой трубы «REHAU» объясняется небольшой прослойкой алюминия. Розовая серия «REHAU Pink» применяется исключительно для теплых полов или общей разводки системы отопления. Они очень пластичны и требуют фиксации с помощью креплений. Отлично чувствуют себя под стяжкой и штукатуркой. Выдерживают температуру до 90º и давление до 10 атмосфер.

До монтажа

Чтобы предоставить все для пользователя труб «REHAU», компания также разработала специальный инструмент для монтажа труб и фитинги

Это означает, что важно ознакомиться с производимым ассортиментом, чтобы повысить эффективность работы и применять рекомендуемые узлы, что только увеличит срок службы. Из инструмента понадобится:

• расширитель или эспандер;
• пресс «REHAU»;
• специализированные ножницы;
• рулетка;
• маркер для разметки.

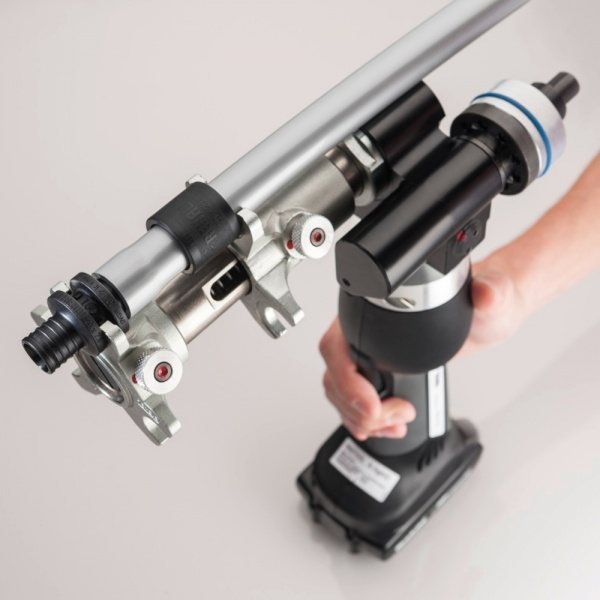

Расширитель «REHAU» представляет собой прибор, похожий на заклепочник. Только его наконечником является острый конус, который вставляется непосредственно в трубу. Его роль соответствует его названию. Он увеличивает диаметр торцов труб или развальцовывает их для простоты взаимодействия с фитингами. В комплекте может поставляться набор насадок под различные диаметры труб «REHAU».

Пресс «REHAU» похож на увеличенные и модифицированные плоскогубцы. Он позволяет выполнить запрессовку расходного материала, а также дотянуть патрубок до требуемой отметки фиксации. Также имеет насадки под различные диаметры. Такой прибор может быть оснащен двигателем и работать от аккумулятора, что еще больше облегчает и ускоряет процесс монтажа трубопровода в квартире или частном доме.

Ножницы можно использовать стандартные, которые подходят для металлопластика или полипропилена. Качество от этого не пострадает. Но если вы планируете плотно, на профессиональном уровне, заниматься установкой отопительных или других систем, то рекомендуется обзавестись специализированными, которые имеют большую функциональность и позволяют быстрее обрабатывать утеплитель.

Важно! Используйте только рекомендуемый производителем инструмент. В противном случае может произойти повреждение трубы или неплотное сочленение, ремонт которых может вылиться в круглую сумму

Соединение труб из металлопластика и ПП

Металлопластиковые трубы отличаются от полипропиленовых структурой материала, и технологией монтажа . Поэтому у новичков могут возникать трудности со стыковкой. Во избежание проблем в виде течи, рекомендуем внимательно ознакомиться с материалами.

Инструменты и материалы

Чтобы выполнить переход с металлопластика на полипропилен потребуются следующие инструменты:

• разводной ключ;
• газовый ключ;
• пакля (чесаный лен);
• силиконовый герметик;
• монтажная паста.

Список зависит от типа стыковки деталей.

Стыковка муфтами

Муфтовое соединение металлопластиковой трубы с ПП подходит для трубопроводов диаметром менее 40 мм. Помимо резьбового фитинга, потребуется американка (разъемный элемент). Монтаж нужно выполнять по следующему плану:

1. Разобрать американку на две части.
2. Намотать паклю на часть с внешней резьбой, затем промазать силиконовым герметиком.
3. Вкрутить эту деталь в часть фитинга с внутренней резьбой.
4. Аналогичную работу проделать со вторым фитингом с наружной резьбой, который потом нужно вкрутить во вторую половинку американки.
5. Соединить две части разъемной детали, используя разводной или газовый ключ.

Стыковка компрессионными фитингами

Соединение труб компрессионными фитингами – самый простой и дешевый способ. Но стоит учитывать ограничения по температуре воды, которая будет течь по трубопроводу – она не должна превышать 50°С. Недостатком является и невозможность проведения работ в стесненных условиях.

Двусторонние компрессионные элемент представляют собой пластиковый цилиндр с резьбой с обеих сторон и две накидные гайки с уплотнительными кольцами. Эти детали можно использовать для присоединения элементов системы разных диаметров.

Процесс выглядит следующим образом:

1. Вставить трубы в отверстия фит-крепежа с двух сторон.
2. Затянуть гайки.

Стыковка фланцами

Для стыковки двух труб из разных материалов можно использовать и фланцевые стыковки. Данный способ подходит для трубопровода диаметром более 40 мм. Такое соединение подразумевает установку фланцевой запорной арматуры.

Для металлопластиковых систем подобные комплектующие отсутствуют, поэтому придется использовать концевой фитинг с наружной резьбой и фланец с внутренней резьбой. Сам процесс монтажа нужно выполнять следующим образом:

1. Фланец накручивается на фитинг с использованием пакли.
2. Фит-крепёж монтируется на водопровод.

Для полипропиленовых изделий используются специальные фланцы, которые напаиваются на них.

Свойства полипропилена

Один из многочисленных материалов из семейства пластиков – полипропилен – это продукт полимеризации двух газов: этилен и пропилена, смешанных в определенной пропорции. В результате получаются гранулы, из которых экструзионным способом получаются различные изделия.

Изделия для водоснабжения производятся из пластика сорта PPR, имеющего следующие характеристики:

• рабочий диапазон температур от -10 до +90 градусов;
• плавление пластика начинается при 149 градусах;
• номинальное давление от 1,5 до 2,5 атмосфер.

Приведенные параметры подходят для холодного водопровода, но потребности в характеристиках более широкого спектра очевидны. Поэтому для их усиления предпринимаются определенные технологические приемы.

Такая конструкция позволяет получать полипропиленовые трубы, пригодные даже для использования в системах отопления и горячего водоснабжения.

Кардинальным способом армирования полипропиленовых изделий является установка металлического слоя. Для этого используется алюминиевая фольга в виде полосы.

Она по винтовой линии наматывается на заготовку по слою клея, поверх металлической фольги наносится второй клеевой слой. Наружная обечайка изготавливается из того же полипропилена.

Такие продукты пригодны для использования в водопроводах с повышенным давлением до 6 атмосфер.

Правила установки и замены

Существует несколько основных правил, которые должен соблюдать монтажник во время сборки полиэтиленовых коммуникаций:

1. В зоне стыка элементов требуется удалить все возможные виды загрязнений.
2. Детали должны быть сухими. Даже несколько капель снижают прочность сварного шва.
3. Необходимо точно соблюдать время фиксации при пайке изделий, чтобы не допустить деформации соединения.
4. Край трубы ПНД должен вводиться в соединитель достаточно глубоко — до внутреннего упора.
5. При прокладке в земле желателен запас по длине, чтобы в процессе просадки или подвижек грунта трубу ПНД не вырвало из фитинга.
6. Нельзя применять чрезмерное усилие при закручивании накидной гайки разъемных соединителей, так как это может привести к их деформации или выскальзыванию уплотнительных колец. При повторном использовании резиновые уплотнители заменяются.

Технология монтажа

Процедура установки соединительных деталей зависит от выбранного вида. Для сваривания отрезков трубного проката и фитингов из полиэтилена применяется технология термической полифузии. Это нагрев свариваемых поверхностей до определенной температуры и их быстрое соединение между собой. Пайка выполняется по следующей схеме:

1. Нарезка трубных изделий по необходимым размерам.
2. Зачистка поверхностей торцов и калибровка отверстий.
3. Снятие фаски по краям.
4. Обезжиривание поверхностей в зоне сварки.
5. Вставка деталей для нагрева в разъемы сварочного прибора.
6. Стыковка нагретых деталей.
7. Фиксация деталей в таком положении на 20–30 минут для остывания места свари.

Сварные соединительные элементы

Муфта является самым простым видом комплектующих, что скрепляет между собой два конца трубопровода. Внешне муфта напоминает некий бочонок, внешний диаметр которого совпадает с наружным диаметром труб. Соединительная муфта используется в следующих областях:

• Система отопления;
• Холодное, а также горячее водоснабжение;
• Прокладка магистралей;
• Монтаж пневмопроводов, что транспортируют различные вещества.

Муфта подходит для сварки как обычных труб, так и армированных стекловолокном. Сварка производится раструбным методом. Однако муфта – это далеко не единственный вид сварных устройств. К сварным фасонным частям также относятся тройники, коллекторы, уголки и т.д.

Полпипропиленовые тройники

Тройник – это универсальная деталь, что монтируется в месте разветвления инженерной сети. Он имеет рабочую температуру до 95 градусов и максимальное давление 2.5 МПа. В зависимости от плана подключения может быть простым или переходным (переход на меньший диаметр).

Коллектор – деталь, что необходима для системы холодного и горячего водоснабжения, а также для теплого пола. Выполняет задачу по подключению одного или нескольких коллекторов к источнику тепла. Может быть оборудован шаровыми кранами на корпусе, что надежно защищают деталь от возникновения коррозии.

Уголок предназначен для изменения направления трубопровода на 90 градусов в системах, транспортирующих воду. Как и другие детали, сваривается раструбным методом, что состоит в одновременном нагреве элементов, а затем их вставке одна в другую.

Полпипропиленовые коллекторы

Для выполнения монтажных работ необходим надежный и качественный сварочный инструмент, который включает не только сварочный аппарат, но и комплект сменных нагревательных элементов различного размера, ножницы для резки труб, ключи для крепления сменных нагревателей. Сварочные комплекты очень просты в эксплуатации и позволяют использовать их как опытному сварщику, так и рядовому застройщику в собственном доме.

Для соединения полипропиленовых трубопроводов с металлическими применяется комбинированная муфта «американка», что имеет резьбу на одном конце. С помощью таких элементов подсоединяется запорная арматура в случае необходимости.
