Высота горловины канализационного колодца: нормы, объем, размеры типовых колодцев

Коротко о главном

Канализационные колодцы устанавливаются для обеспечения открытого доступа к системе с целью осмотра, профилактического обслуживания и очистки.

Состоят колодцы, как правило, из лотков, камеры, горловины и люка.

Изготавливаются конструкции на месте или в заводских условиях из кирпича, бетона, полимерного сырья.

Смотрового типа колодцы устанавливаются в местах соединения отдельных патрубков в одной плоскости (повороты, разветвления, прямые участки).

Накопительные и фильтрующие образцы являются конечными точками автономной сети.

Перепадного типа колодцы предназначены для балансировки уклона каналов и скорости движения стоков.

Во время составления проекта необходимо соблюдать техническое расстояние системы от дома, дороги, газопровода, насаждений, источников с питьевой водой и соседей.

ЗСО водопроводных сетей

Для сооружений принята охранная зона водопровода, совпадающая с 1-ым поясом, для водопровода ей является санитарная защитная полоса (СЗП).

Граница 1-го пояса водозаборных объектов принята протяженностью не менее:

• 30 м – от стенок вспомогательных и регулировочных емкостей, фильтрующих устройств и контактирующих осветлителей;
• 10 м – от водонапорных башенных сооружений;
• 15 м – от ряда других инженерных коммуникаций (складские помещения, отстойные резервуары, водонасосные станции, помещения служб подготовки и хранения реагентов);
• 10 м – для перечисленных выше объектов по согласованию с санэпидемнадзорном.

Снип и сп регламентируют, сколько метров в каждую сторону от граничных участков водопровода должна быть СЗП, показатели принимают равными не менее:

• 10 м – при отсутствии в почвах вод, если диаметр водопроводной магистрали не превышает 1 м в наружной окружности;
• 20 м – при наличии в почвах вод и наружном диаметре водопроводной линии выше 1 м;
• 50 м – при присутствии в земле охранной зоны вод и любом диаметре водопроводной трубы.

По согласованию с центром санэпидемнадзора допустимо уменьшение ширины СЗП при прохождении водопроводной магистрали по территории с плотной застройкой.

Если в зоне забора воды находятся склады, хранящие запасы хлора, границы ЗСО до зданий жилого и общественного назначения устанавливаются в соответствии с правилами техники безопасности для объектов, осуществляющих производство, хранение, перемещение и использование хлора.

Рис. 9 СЗЗ в соответствии по СанПиН 2.2.1/2.1.1.1200—03

Тонкости в правилах расположения септика

Начинать рыть яму и ставить септик можно после того, как разрешение получено. По закону минимальное расстояние выдерживается до всех источников воды, своих и соседей. Нормы расположения септика должны быть строго соблюдены.

Строительство на даче

При получении разрешения на застройку участка отдел архитектуры и санитарные надзорные органы сверяются со схемами расположения дома и подсобных помещений на всех прилегающих наделах.

Они перепроверяют наличие источников воды. При соблюдении минимального отступа от необходимых точек выдают разрешение на строительство.

Если рядом нет ничего или строительство за забором не начато, точнее, разрешение еще не оформлялось, можно соблюдать удаление с соблюдением санитарных норм только от своего дома и колодца. От боковой границы участка, забора, достаточно отступить 1 м.

Гараж относится к разряду подсобных строений. От него санитарными нормами разрешена установка септика на расстоянии 1 м. В отличие от сараев, под гараж делается капитальный ленточный фундамент. При наличии смотровой ямы специалисты рекомендуют отступать минимум 2 м, чтобы сточные воды не подмывали основание строения и не проникали в яму и подвал.

Можно ли сделать меньший отступ от ограждения и при согласовании с соседом симметрично расположить отстойники на удалении 1 м с обеих сторон забора? Разрешение на строительство придется оформлять одновременно. Оба владельца участка указывают в заявлении о совместной договоренности и своем согласии на такие отступления от норм.

Способы закладки подземных сетей

Для протягивания подземных инженерных коммуникаций в гражданском строительстве применяют коллекторы, тоннели и каналы, в бытовом хозяйстве для закладки трубопроводов используют вырытые в почве канавы. Если рытье траншей открытым способом невозможно, производят бестраншейную прокладку труб путем бурения, прокалывания или продавливания грунта гидравлическими домкратами. За рубежом (в Германии) широко используется эффективный метод укладки труб с помощью специальной техники, которая прорезает траншею и одновременно погружает в нее полимерный трубопровод.

По способу расположения коммуникаций в траншеях рассматривают:

Раздельный метод. При монтаже каждую магистраль монтируют в своем канале, метод затратен при укладке большого количества расположенных рядом коммуникаций.

Совместный метод. По СНиП 2.07.01-89 в общих траншеях разрешено прокладывать тепловые магистрали размером от 50 до 90 см., водопровод до 50 см, больше 10 линий связи или силовых электрокабелей с напряжением до 10000 вольт, если для протягивания линий в отдельных траншеях недостаточно места на участке.

Разрешена укладка водопроводов в тоннелях с иными коммуникациями (СНиП 2.04.02-84) кроме трубопроводов с переносимой горючей и легковоспламеняющейся средой.

При закладке в земле трубопроводной арматуры ее размещают в технических колодцах.

Если на участке используются колодцы или скважины, от которых для транспортировки воды к дому проложена подземная трубопроводная магистраль, минимальное заглубление водопровода принимают равным нижней точке замерзания грунта в данном районе с добавлением 0,5 м. Слой почвы сверху во избежание нежелательного нагрева воды в трубах летом оставляют не менее 50 см.

Рис. 3 Протягивание подземных инженерных коммуникаций немецким трубоукладчиком

Корректное месторасположение

Необходимые условия, которые учитываются, когда проводится размещение колодцев, нередко очень сложно выполнить собственникам узких или маленьких по площади наделов. Нередко владельцы со средствами пытаются сэкономить метры, сооружая шахту на месте дома, а затем вырывая там же котлован для фундамента. В этом случае для потенциального источника питьевой воды расстояние от дома не имеет никакого значения, если сам дом распланирован в соответствии с требованиями.

Деревенский дом и колодец

Расположение внутри строения имеет много преимуществ, но есть и ощутимые препятствия. Несомненное удобство для жильцов в оборудовании внутридомового туалета и подачи воды в ванную и кухню (для этого потребуются трубы и специальный насос) иногда не перевешивает в здравых соображениях других возможных обстоятельств.

Например, необходимости ремонта при поломке или выходе из строя шахты. В данном случае вода перестанет поступать, а для ремонта потребуется специальное оборудование. И применять его в подвале дома будет крайне затруднительно.

Схема расположения сооружений

В СНТ, где теперь разрешено строительство жилых домов, в частном секторе городских районов и на участках ИЖС застройщик напоминает канатоходца, балансирующего на веревке, натянутой между пропастями и вершинами. Слишком много условий ему приходится учитывать в своем выборе, когда речь идет о санитарно-гигиенических сооружениях. Тот же колодец должен:

• соответствовать нормам удаленности, чтобы не стать причиной подмыва фундамента и разрушения жилого здания;
• не находиться на значительном удалении, поскольку это создаст неудобство проживающим или вынудит делать локальную сеть замысловатой конструкции, чреватой постоянными засорами;
• не доставлять неудобств соседям;
• не мешать проходу, проезду, грядкам или деревьям, забору, а также не находиться близко к дороге;
• дислоцироваться на требуемом удалении от потенциальных источников загрязнения;
• располагаться на участке на возвышении не только в отношении собственного септика и выгребной ямы, но и соседнего;
• должно быть соблюдено расстояние между всеми зданиями и сооружениями, которого требуют санитарные нормативы и строительные правила.

На участке ИЖС

Тонкости

В СНиП 30-02-97, ставшем после неоднократного редактирования СП 53.13330.2011, а затем и СНиП 30-02-97 с изменениями на 2021 год, указывается, что колодец можно строить на расстоянии 3 м от домового фундамента. Но опытные строители, особенно если строится жилой дом с малозаглубленным ленточным фундаментом, советуют увеличивать его до пяти метров.

Однако в процессе застройки участка придется учесть и другие правила, тоже обладающие своей спецификой. Также необходимо изучить специальные нормы перед установкой септика, оборудованием локальной канализации, бани или туалета, с учетом присутствия поблизости трубопроводов, ЛЭП и других магистральных сооружений.

Строение	Свод правил	СНиП
Септик	СП 31.13330.2012	СНиП 2.04.03-85
Туалет	СП 53.13330.2011	СНиП 30-02-97

Материалы, используемые для сооружения колодцев. Их преимущества и недостатки

Современные канализационные колодцы могут быть изготовлены из таких материалов, как:

• бетонные кольца;
• монолитный железобетон;
• пластик;
• иные материалы.

Какой выбрать материал для изготовления колодца? Материал для колодца канализации подбирается в зависимости от следующих параметров:

• предназначения устройства;
• рельефа местности;
• климатических условий;
• отдельных характеристик почвы на участке.

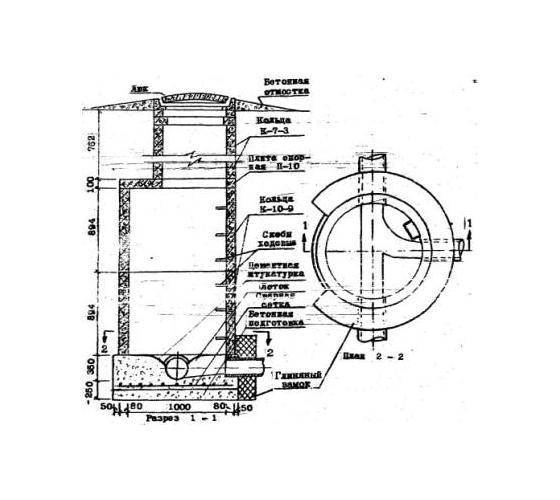

Колодцы из бетонных колец

Наибольшей популярностью в настоящее время пользуются колодцы из бетонных колец, имеющие следующие преимущества:

– быстрота установки. Соорудить колодец из колец самостоятельно можно в несколько раз быстрее, чем построить сооружение из камня или монолитного бетона;

– простота установки. Работа может быть выполнена самостоятельно или при помощи грузоподъемной техники. При сооружении емкости не требуется дополнительного оборудования для его фиксации, укрепления и так далее, а также отдельной прочной основы;

Строительство колодца при помощи техники

– стоимость. Кольца для колодца отличаются минимальной стоимостью, однако следует предусмотреть и необходимость доставки;

– герметичность

При правильном выполнении работы по установке колец и внешней обработке конструкции можно добиться полной герметичности, что наиболее важно для накопительных колодцев;

Обработка колодца для дополнительной герметичности

– большой вес. Колодец из колец, благодаря существенному весу конструкции, можно устанавливать при высоком уровне грунтовых вод и во всех видах почвы. Вес не позволит «всплыть» емкости и тем самым нарушить работоспособность всей системы канализации;

– возможность использования в любых климатических условиях.

Средний срок службы колодца, изготовленного из бетонных колец, составляет более 50 лет.

Среди недостатков бетонных колец можно отметить:

– сложность доставки, требующая не только аккуратности, но и наличия специализированной грузоподъемной техники;

– подверженность коррозии при неправильном уходе.

Колодцы из железобетонных колец преимущественно используются в городских и промышленных канализационных сетях. Для бытовых целей можно подобрать иные устройства, не уступающие по параметрам.

Как соорудить колодец из бетонных колец своими руками, смотрите на видео.

Колодцы из железобетона

Железобетонный монолитный колодец преимущественно изготавливается на месте установки, так как готовая конструкция отличается большим весом и хрупкостью, что затрудняет доставку.

Основным преимуществом монолитных колодцев является максимальная герметичность, что особенно важно при сооружении емкостей для сборки стоков (накопительных колодцев). Монолитные конструкции также отличаются большим весом, что способствует установке сооружения при расположении высоко грунтовых вод и установке системы в «тяжелых» почвах. Недостатками устройства являются:

Недостатками устройства являются:

сложность изготовления и монтажа. Устройство изготавливается в несколько этапов, между которыми может проходить по несколько дней. Дополнительно для изготовления потребуется сооружение каркаса и установка сетки для укрепления стенок;

высокая стоимость работ по изготовлению.

Монолитные колодцы устанавливаются исключительно в качестве накопительного резервуара и в местах с глиняными почвами и высокими грунтовыми водами. В остальных случаях сооружение системы не оправдано.

Пластиковые и полимерные канализационные колодцы

Пластиковый колодец – это более современное устройство, изготавливаемое в заводских условиях. Состоит из отдельной емкости определенного объема, крышки и подводящих патрубков.

Полимерный колодец может быть изготовлен из таких материалов, как:

• поливинилхлорид;
• полипропилен;
• полиэтилен и так далее.

Каждый материал имеет свои преимущества и недостатки. Например, ПВХ колодец подлежит восстановлению после замерзания, полиэтилен обладает повышенным уровнем герметичности и так далее.

В целом пластиковые колодцы отличаются:

• малым весом, что облегает транспортировку и работы по монтажу конструкции;
• устойчивостью к агрессивным средам, химическим соединениям;
• пластичностью.

Из отрицательных моментов можно выделить необходимость выравнивания ямы перед установкой устройства и необходимость дополнительного якорения при установке в районах с высокими водами грунта.

Виды колодцев

Чтобы понять какие и сколько колодцев необходимо установить на участке следует разобраться в их типах. Канализационная система может включать в себя следующие виды:

1. смотровой;
2. перепадный;
3. поворотный;
4. фильтрационный;
5. накопительный.

Каждый из них определяет за свою, определенную функцию, иногда они могут совмещаться в одном сооружении. Ниже подробнее рассмотрим каждый из них.

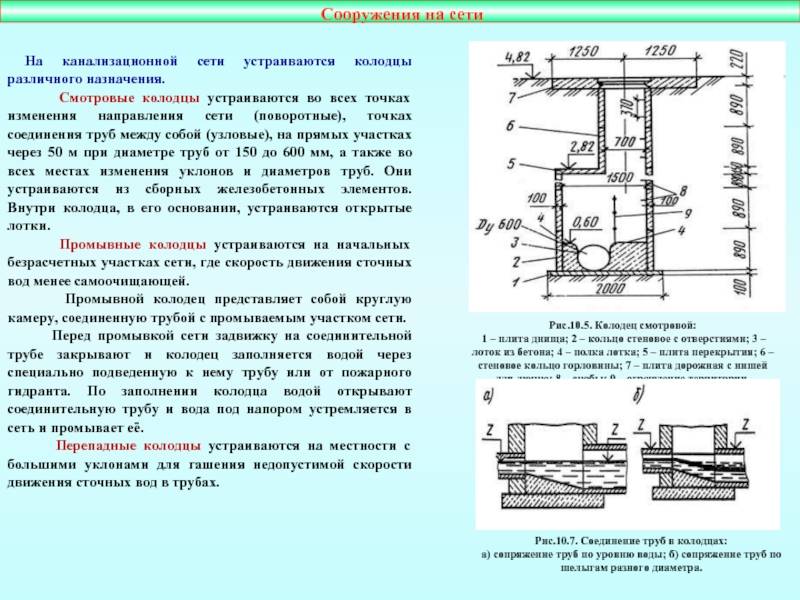

Смотровой

Смотровой канализационный колодец устанавливается на любой системе, независимо от степени ее сложности. Помогает контролировать работоспособность канализационного трубопровода и используется при обслуживании – прочистка, промывка и прочее. В зависимости от расположения разделяются на:

• линейные – при большой протяженности магистрали располагаются на прямых участках, через определенное расстояние;
• поворотные – устанавливаются в местах изменения направления трубопровода;
• узловые – монтируются в месте соединения нескольких труб в одну;
• контрольные – используются в местах соединения локальной канализации с централизованной.

Перепадный

Служит для изменения глубины закладки труб или скорости потока. Так же, могут применяться для обхода какого либо препятствия. Конструкция состоит из резервуара с расположенными на разной высоте подводящими и отводящими трубами, и дополнительными устройствами, например, ступени для гашения скорости. Так же как и предыдущий вид могут несколько различаться друг от друга:

1. классическая конструкция – стоки поступают через верхнюю, а отводятся через нижнюю трубу;
2. с отбойно — сливными стенками – для изменения скорости потока;
3. каналы с уклоном – для увеличения скорости;
4. конструкции с многоступенчатыми перепадами.

Фильтрационный

Эти модели используются в качестве устройства для почвенной доочистке стоков поступающих из септика. Конструктивной особенностью этого колодца является отсутствие дна и отверстия в стенках. Вместо этого, на дне и снаружи колодца устраивается дренажный слой из щебня или гравия.

Накопительный

Место для сбора и хранения стоков, проще говоря обычная выгребная яма

При его обустройстве важно, чтобы емкость была герметичной и регулярная очистка

Общее понятие — охранная зона сетей канализации

Охранной зоной называют территорию окружающую какие либо коммуникации, в нашем случае — наружная канализация. В пределах этой территории не стоит совершать такие действия как:

• высадка зеленых насаждений;
• складирование стройматериалов;
• складирование мусора;
• земляные работы — ямы, траншеи и т.п. ;
• срез или подсыпка грунта;
• строительство;
• самовольное строительство дорожного полотна, даже временного из бетонных плит;
• загромождение свободного проезда к коммуникациям.

Границу охранной зоны определяет министерство по защите окружающей среды, а точные данные можно узнать в местном отделе отвечающим за водоотведение.

Обязанности производителя работ

Рабочие канализационные системы являются залогом хорошего жизнеобеспечения городских граждан, поэтому, осуществляя работу на участке охранной зоны, организатор этих работ обязан:

придерживаться строгого соблюдения правил и норм; обеспечивать в зоне производимых работ своими действиями сохранность и целостность канализационных сооружений; в случае обнаружения несоответствий в натуре с анализом, который предоставили водопроводно-канализационные организации, предпринять меры предосторожности и приостановит выполнение работ до последующего решения; своевременно убирать снег, лед, мусор для обеспечения свободного подъезда к канализационным сооружениям; при сдаче объекта пригласить в комиссию представителя того органа, который выдал разрешение. Эти меры касаются производителей работ, ведущих деятельность на открытых территориях

Эти меры касаются производителей работ, ведущих деятельность на открытых территориях.

Требования к установке канализационных колодцев

Прежде, чем выполнять монтаж канализационных колодцев по СНиП, нужно определить место расположения конструкций.

Если речь идет о смотровых колодцах, то они устанавливаются с шагом в 40 метров при диаметре канализационных труб 150 мм и с шагом в 50-60 метров, если диаметр труб составляет 200 мм.

Что касается накопительных и фильтрационных колодцев, то тут СНиП дает совсем другие нормы расположения.

Они основаны на расстоянии колодца до определенного объекта:

Требования к расположению колодца по СНиП

• не менее 5 метров до жилого дома;
• 1 и более метров до хозяйственных построек;
• 3 метра до ограждения участка или автомагистрали;
• 30 метров до скважин с питьевой водой или водоемов;
• 20 метров до сада или огорода.

Также есть некоторые требования к технологии устройства канализационных колодцев.

Они заключаются в следующих моментах:

Требования к технологии устройства СНиП

• глубина котлована, вырытого под колодец, не может превышать 2,5 метра;
• дно фильтрационного колодца должно находиться на расстоянии 1 метр от максимально возможного уровня грунтовых вод;
• при высоком уровне грунтовых вод обязательно должна обустраиваться гидроизоляция;
• диаметр котлована должен быть на 50 см больше диаметра колодца;
• на дно котлована обязательно должна укладываться песчаная подушка высотой в 10 см;
• между дном колодца и нижней частью канализационной трубы должно оставаться расстояние 0,6 метра.

Монтаж колодца по СНиП

• рытье котлована требуемых размеров;
• утрамбовка дна котлована;
• укладка песчаной подушки;
• монтаж дна канализационного колодца;
• установка бетонного кольца на дно;
• герметизация стыка;
• установка следующего кольца с последующей герметизацией шва;
• подвод канализационных труб;
• обустройство гидроизоляции и теплоизоляции;
• установка перекрытия;
• монтаж ревизионного люка.

Монтаж пластикового колодца

Если говорить об установке пластикового колодца, то после погружения на песчаную подушку он должен быть надежно на ней закреплен при помощи специальных ремней.

Затем емкость наполняется водой, выполняется обратная засыпка пространства между нею и стенками котлована.

С этой целью используется смесь песка и щебня.

Поверх пластикового контейнера укладывается слой теплоизоляции, предотвращающий замерзание стоков в зимний период времени.

Охранная зона канализационного коллектора

В этом случае не менее важно соблюдать дистанцию. Ведь канализационный коллектор – место с наибольшей концентрацией вредных веществ, и потому требует серьезных санитарно-защитных мер

Такой коллектор – это главный канал водосточной сети, и вода там, конечно, очень грязная.

Водосточные каналы

Ниже в таблице представлено, сколько метров в каждую сторону требуется отступать от канализационного коллектора согласно нормам СП и СНиП. Расстояние, как и в случае с ливневой, напорной и прочими видами канализационных сетей, выражается в метрах.

До фундаментов ограждений	3 метра
До фундаментов зданий	5 метров
До стройки	5 метров
До деревьев или кустарников	5 метров
При складировании чего-либо	5 метров

Определять расстояния в каждую сторону – общий принцип установления охранных территорий, и не только для канализационной сети. У некоторых объектов встречаются особенности.

Например, у линий электропередачи, где охранная зона – это не диаметр, а ровно идущая вдоль линий полоса. Но при этом сохраняется главное – обеспечение безопасности сооружения и окружающих на достаточном расстоянии. Также сохраняется и доступ к объекту.

Городской коллектор

Важно учесть, что охранные зоны водопровода и канализации различаются. Например, от водопровода требуется соблюдать расстояние, как и от напорной канализационной сети, самое большое

В напорной канализации есть насосное оборудование (КНС), которое гонит содержимое. Это значит, при аварии вода распространится дальше, чем в других системах

Водопровод же важно удалить, потому что от него зависит здоровье и жизнь людей

Нормы расположения коммуникаций и строений согласно СНиП (СП)

Даже если охранная зона хозяйственно-бытовой канализации устанавливается индивидуально, инженер вряд ли перейдет минимальный предел. Скорее всего, когда он будет составлять план, установленная им зона канализации для напорной сети будет не меньше 5000 миллиметров от фундамента здания, а для самотечной, включая дождевую, – не меньше 3000 миллиметров.

Строительство канализационного коллектора

Прочие нормативы

Помимо описанных выше нормативов, зачастую являющихся проблемой для владельцев частных участков из-за своей труднодоступности, существуют и другие, которые тоже нужно выполнять, чтобы в дальнейшем избежать проблем с функционированием канализации. Например, минимальное расстояние от канализационного колодца до здания должно составлять 3 м, а максимальное – 12 м, вне зависимости от вида используемого колодца. Расстояние от дома до канализационного колодца – это довольно важный показатель, который нужно обязательно соблюдать

Важно учитывать и расстояние от выгребной ямы до колодца. Кроме того, нужно всегда помнить о существовании санитарных норм, которые определяют удаление элементов канализационных систем от водоемов, источников воды, огородов и садов.Заключение

Монтаж пластикового колодца

Использование готовых пластиковых сооружений, укомплектованных фасонными частями, не только даст существенную экономию времени, но и даст возможность самостоятельно выполнить монтаж даже при отсутствии опыта и подготовки.

Важно лишь точно соблюсти требования, касающиеся места расположения конструкций и выбора их размера, которые определяются по совокупности параметров системы (диаметру труб, прямолинейности или наличия поворотов магистрали, глубине прокладки и пр.). В остальном монтаж выполняется в несколько приемов:

• рытье котлована,
• строительство фундамента (песчано-щебеночная подушка, заливное основание),
• установка конструкции (и ее якорение при необходимости),
• подключение колодца к системе.

Монтаж лотковой части канализационного смотрового колодца в котловане

Расстояние от подземных коммуникаций до фундаментов

СНиП 2.07.01-89 допускает укладку подземных коммуникаций в границах опорных фундаментов и эстакад трубопроводов с условием обеспечения мер защиты при осадке фундаментной основы, авариях в линии.

Строительными актами СНиП 2.07.01-89 установлены следующие дистанционные пределы до опорных фундаментов домов:

• водопровод – 5 м;
• индивидуальная и ливневая (дождевая) самотечная канализация – 3 м;
• напорная канализация – 5 м;
• дренажный трубопровод – 3 м, сопутствующий дренаж – 0,4 м;
• газопроводы низкого, среднего и высокого напора – 2, 4, 7 или 10 м соответственно;
• теплосети – от стены тоннеля 2 м, от защитной оболочки труб при бесканальной укладке – 5 м;
• электрокабельные линии и кабели связи – 0,6 м;
• коммутационные каналы и тоннели – 2 м.

Рис.4 Строительные нормы дистанций между коммуникациями и подземными сетями

Расстояние между смотровыми колодцами по СНиП

Устанавливать смотровые колодцы нужно в таких ситуациях:

• при наличии протяженного трубопровода, идущего по прямой линии;
• при наличии поворотов или изгибов в трубопроводе, а также при изменении диаметра труб;
• при наличии ответвлений конструкции.

Функция смотровых колодцев для канализации – наблюдение за системой и возможность получения доступа к ее внутренней части для обслуживания.Определяет расстояние между колодцами канализации СНиП, и согласно ему, необходимо выполнять следующие правила:

• при диаметре труб 150 мм колодцы устанавливаются через каждые 35 метров;
• 200-450 мм – 50 м;
• 500-600 мм – 75 м.

Дальнейшее увеличение диаметра труб позволяет увеличивать максимальное расстояние между канализационными колодцами еще больше. Впрочем, вероятность появления такой конструкции на дачном участке крайне мала, ведь объем стоков, производимый 3-4 людьми, не требует наличия широких труб. Использование труб больших размеров может быть оправданным, если через канализацию проходят абсолютно все сточные воды: и атмосферные осадки, и вода из бани, и непосредственно отходы из жилого здания. Как правило, при обустройстве частных канализационных систем используются трубы диаметром 100 мм. При их использовании расстояние между канализационными колодцами СНиП определяет в 15 м. В том случае, если канализация не имеет изгибов, ответвлений, и на всем ее протяжении диаметр трубопровода не меняется, то расстояние можно увеличить до 50 м.

Проход труб через фундамент зданий

Наружную сеть водопровода и канализации вводят в дом через фундамент с помощью стальных гильз большего диаметра, их стандартный размер для труб ПНД – 75 мм, для канализации из ПВХ 110 мм используется труба диаметром 160 мм.

Правила прокладывания наружных водопроводов регламентированы сводом правил СП 31.13330.2012 и включает в себя следующие пункты:

• Ввод коммуникаций в дом производится через обрезки металлических труб (гильзы) с наименьшим диаметром 50 мм.
• Для ликвидации последствий линейных расширений при температурных перепадах используют компенсаторные вводы.
• Дистанция между входом в фундаментную основу труб воды и стоков должна быть от 1,5 м., при входе по вертикали промежуток между гильзами – от 0,4 м.
• Диаметр отверстия в несущих конструкциях делают больше места вставляемый гильзы минимум на 2 мм.
• Для обеспечения самотека гильза канализационных труб вставляется с уклоном 4 – 7 градусов.
• Глубина залегания подходящих к дому трубопроводов берется больше 0,7 м. от отмостки.

Рис. 9 Схема прокладки ввода трубы в здание

При прокладке водопроводных магистралей необходимо соблюдать нормы расстояний до фундамента – это позволит избежать негативных последствий в случае прорыва трубопроводов или просадки здания

В бытовом домостроении важно придерживаться норм при укладке коммуникаций, которые должны размещаться в разных траншеях, тогда прорыв канализационных труб при любых обстоятельствах не приведет к заражению питьевой воды

Основные преимущества колодцев связи

Все ККС подразделяются на лёгкие и тяжёлые системы. Лёгкие ставятся под пешеходной зоной, тяжёлые — под проезжей частью. Производят колодцы связи из полиэтилена высокой плотности, а крышки для устройства выполняются из чугуна, бетона или HDPE. Все без исключения кабельные системы обладают следующими преимуществами:

• стойкость к воздействию низких температур;
• герметичность конструкции;
• возможность проведения монтажа в тяжёлых условиях;
• отличная прочность;
• небольшой вес;
• большой срок эксплуатации;
• простота монтажа, складирования и перевозки;
• возможность подключить модель к канализации свободной конфигурации.

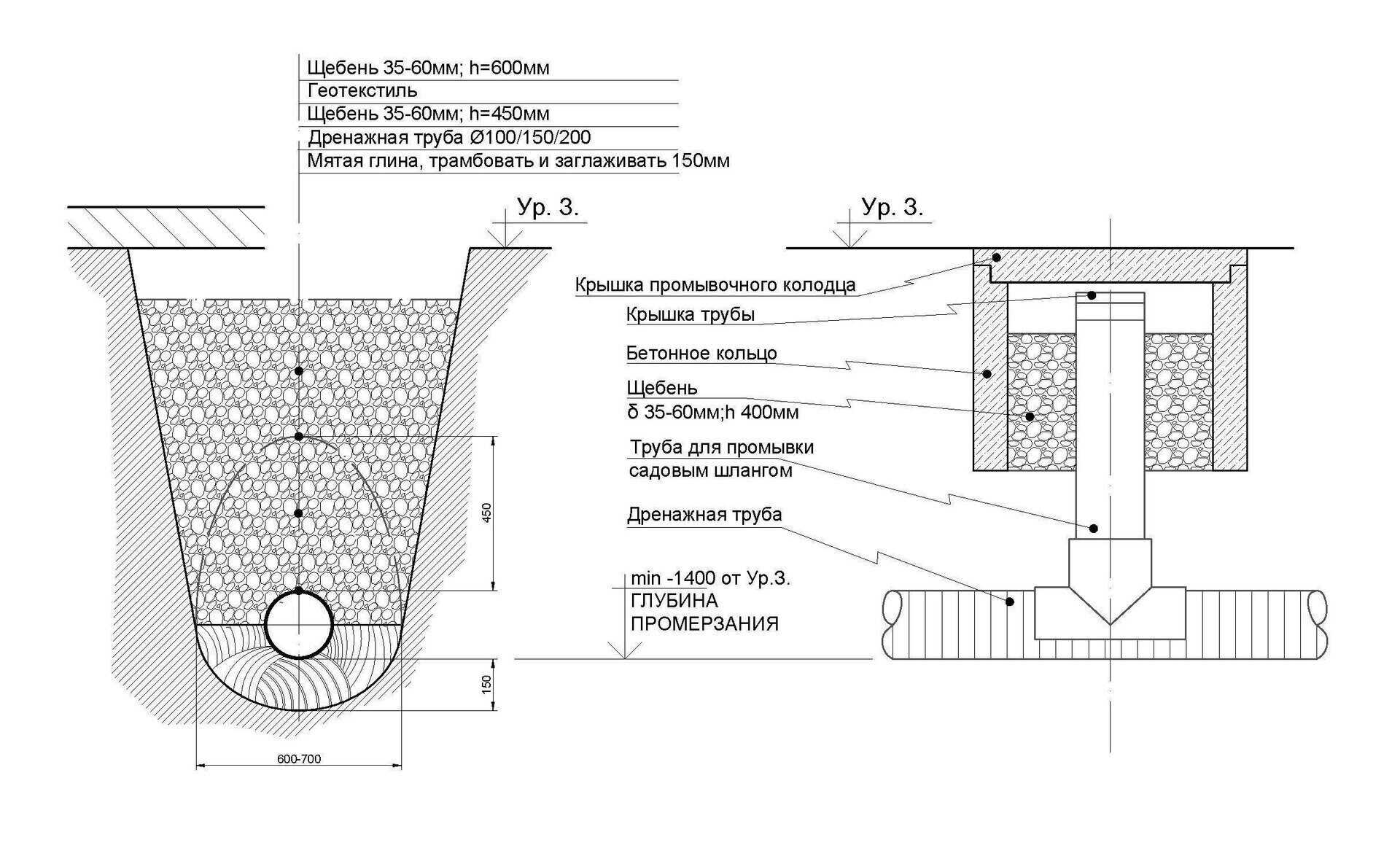

Обустройство дренажного колодца из бетонных колец

Дренажный колодец из бетонных колец или другого материала требуется в случае близкого расположения водоносного грунтового слоя на участке. Система помогает защитить конструкции, находящиеся под землей от размывания водой, позволяет отвести излишние талые и ливневые воды и подсушить плодоносный слой почвы. Дренажный колодец – обязательный элемент всей системы, а вот выполнение его может быть как из подручных материалов, так и из прочных пластиковых или бетонных конструкций.

Устройство колодцев простое: установка на подушку, выполняющую слой фильтра. Толщина подушки не менее полуметра, состав: щебень, гравий средних фракций и песок. Подложка обязательна, даже если нижнее кольцо оснащено фильтрационным дном. При этом накопительные и ревизионные конструкции ставятся на уплотненное основание, залитое цементной стяжкой или плиту днища.

Установка колец должна быть строго вертикальной, стыки обязательно герметизируются мастиками на битумной основе или промазываются раствором в составе которого есть бетон. Глубина ямы для колодца составляет не менее 1,5 метров, а лучшее место для рытья – низина.

Чтобы устройство работало хорошо, необходимо в звене, находящемся ближе к поверхности, проделать отверстие для трубы, которое по стыкам герметизируется. А для придания прочности всей конструкции, сборные элементы скрепляются изнутри металлическими пластинами, сделать которые можно самостоятельно. После установки всех звеньев, пространство между стенками шахты и грунтом засыпается гравием, затем поверхность выравнивается и при необходимости закрывается крышкой или геотекстилем.

Положительным моментом служит быстрый запуск колодца в эксплуатацию – устройство может работать уже после подсыхания герметика.

5.3.5. Системы с отведением очищенных сточных вод в поверхностные водоемы

5.3.5.1 Отведение очищенных сточных вод в поверхностный водоем рекомендуется применять при водонепроницаемых или слабофильтрующих грунтах на участке и при наличии водоема, который может быть использован для этой цели. В таких системах сточная вода, очищенная в септиках, после механической очистки на песчано-гравийных фильтрах, в фильтрующих траншеях или в очистных установках заводского производства отводится в водоем самотечным трубопроводом или собирается в накопителе и перекачивается в водоем насосом. В районах с расчетной зимней температурой наружного воздуха до минус 20 °С возможно использование системы очистки в естественных условиях.
5.3.5.2 Следует предусматривать возможность обеззараживания очищенных сточных вод с помощью помещаемых в поток хлор-патронов.
5.3.5.3 Отведение очищенных сточных вод в поверхностные водоемы должно осуществляться с соблюдением требований СанПиН 2.1.5.980.
5.3.5.4. В месте сброса очищенных сточных вод в водоем следует проводить мероприятия, предупреждающие размыв берегов и дна за счет гашения скорости потока, например, путем укрепления грунта каменной подсыпкой или бетонными плитами.

Охранная зона ливневой канализации

Как и в случае с другими системами бытовой канализации, санитарная зона для ливневки – расстояние от элементов сети до объектов, которым в случае прорыва теоретически будет причинен вред. Эта дистанция, конечно же, измеряется в каждую сторону от участков канализационной системы.

Слив воды

Вне зависимости от того, каков тип канализации, соблюдают существующие правила. Охранная зона регламентируется следующей нормативной документацией:

1. СНиП 3.05.04-85.
2. СНиП 2.04.03-85.
3. СП 42.13330.2011.
4. СНиП 2.05.06-85.
5. СНиП 2.04.02-84.
6. СанПиН 2.1.4.1110-02.
7. СП 32.13330.2012.

А двумя последними – размер охранной зоны, то есть сколько метров требуется отступать от труб в каждую сторону. Все, что связано с этой территорией, не должно противоречить нормативным документам. Ни результат, ни процесс.

Ливневые лотки

Поскольку охранная зона сетей канализации распространяется в каждую сторону от труб, без разрешения запрещены работы и над землей, и под землей. Если кто-то решит разместить что-то над охранной зоной, например навес, это также не должно создавать проблем. В таком случае лучше уточнить, законно ли это и требуется ли специальное разрешение.

Ниже в таблице представлено, сколько метров требуется отступать от дождевой (ливневой) канализации согласно нормам СП, СанПиН и СНиП

Такие меры предосторожности не менее важно соблюдать, чем охранную зону вокруг других вариантов канализационных сетей

При посадке кустарников и деревьев	3 метра
При постройке объектов	5 метров
При складировании чего бы то ни было	5 метров
До фундаментов ограждений	1,5 метра
До фундаментов зданий	3 метра

Кто-то, возможно, считает, что ливневая канализация не несет в себе особой опасности. Это не так. Конечно, если сравнивать таковую с другими типами канализационных сетей, угроза меньше.

Нет такого отравляющего воздействия, равно как и столь высокого риска размножения патогенных микроорганизмов. Однако угроза все-таки есть, и немалая.

Устройство коммуникации около дома

Дождевая вода перемешивается с грязью, и в итоге весь поток в канализации представляет концентрацию природной грязи, а иногда и вперемешку с антропогенными отходами (мусором).

И такая вода тоже может нанести вред окружающей среде, и в итоге – людям. Вот почему необходимо устанавливать охранную территорию и для ливневой канализации.

Кстати, охранная зона напорной канализации во многом такая же, как у ливневой. Это говорит о том, что степень угрозы от дождевой сети не многим меньше.

Ливневый лоток с решеткой

В самотечной же хозяйственной системе отсутствует такое давление, как в напорной. А потому условия по охранной дистанции достигают максимум трех метров до фундамента здания.

Важно учитывать, что эти нормы применяются чаще всего. Однако бывают ситуации, отличающиеся от обычных, в которых зона канализации рассчитывается индивидуально

Но делать это имеет право лишь опытный инженер, получивший разрешение на установку таких границ. Тогда санитарные правила не будут нарушены.

Ливневка в городе

Проход труб через фундамент зданий

Наружную сеть водопровода и канализации вводят в дом через фундамент с помощью стальных гильз большего диаметра, их стандартный размер для труб ПНД – 75 мм, для канализации из ПВХ 110 мм используется труба диаметром 160 мм.

Правила прокладывания наружных водопроводов регламентированы сводом правил СП 31.13330.2012 и включает в себя следующие пункты:

• Ввод коммуникаций в дом производится через обрезки металлических труб (гильзы) с наименьшим диаметром 50 мм.
• Для ликвидации последствий линейных расширений при температурных перепадах используют компенсаторные вводы.
• Дистанция между входом в фундаментную основу труб воды и стоков должна быть от 1,5 м., при входе по вертикали промежуток между гильзами – от 0,4 м.
• Диаметр отверстия в несущих конструкциях делают больше места вставляемый гильзы минимум на 2 мм.
• Для обеспечения самотека гильза канализационных труб вставляется с уклоном 4 – 7 градусов.
• Глубина залегания подходящих к дому трубопроводов берется больше 0,7 м. от отмостки.

Рис. 9 Схема прокладки ввода трубы в здание

При прокладке водопроводных магистралей необходимо соблюдать нормы расстояний до фундамента – это позволит избежать негативных последствий в случае прорыва трубопроводов или просадки здания

В бытовом домостроении важно придерживаться норм при укладке коммуникаций, которые должны размещаться в разных траншеях, тогда прорыв канализационных труб при любых обстоятельствах не приведет к заражению питьевой воды
