Температура воздуха в квартире по нормам гост, санпин, жкх

Расчетная температура — наружный воздух

Расчетная температура наружного воздуха для проектирования отопления принята равной средней наиболее холодных пятидневок из восьми наиболее холодных зим за 50 лет.
 

Расчетная температура наружного воздуха для проектирования вентиляции принята равной средней температуре воздуха наиболее холодного периода, составляющего 15 % общей продолжительности отопительного периода.
 

Расчетные температуры наружного воздуха принимают в соответствии с климатологическими данными. Для южных районов страны целесообразно учитывать поступление тепла от солнечной радиации. Теплоприток через днище резервуара определяют отдельно на основании градиента между внутренней температурой хранилища и средней температурой подстилающего грунта.
 

Расчетная температура наружного воздуха для летнего периода принимается как средняя из 4 наиболее теплых пятидневок 25-летнего периода.
 

Расчетные температуры наружного воздуха, используемые при проектировании ограждающих конструкций в качестве основной климатологической характеристики, не отражают достаточно полно особенностей температурного режима той или иной местности. Нередко при одной и той же расчетной температуре наружного воздуха оказываются различными другие характерные теплотехнические показатели, имеющие существенное значение при решении вопросов строительной практики, в частности количество градусодней с температурой выше или ниже определенного предела.
 

Расчетная температура наружного воздуха для летнего периода принимается как средняя из 4 наиболее теплых пятидневок 25-летнего периода.
 

Расчетные температуры наружного воздуха следует брать по наиболее холодным суткам, так как лгчх приведенные конструкция, кроме легкобетовных, считаются немассивными ( легкобетонные — панели средней массивности), и для подбора взять температуру наиболее холодной трехдневки. Данные по панелям из проектов 8КБ Миннефтегазстроя СССР J 3078И, 3080, 11 — 3023 см. табл. 9.2, а панелям сер. Панели с индексом V рассчитаны на ветровую нагрузку для IV-V районов и снеговую, равную 150 — 200 кгс / с. В таблице приведено несколько типов панелей. В таблице не приведены панели серии ИИ-04, так как нзготовле-ние их на предприятиях Миннефтегазстроя СССР ограниченно.
 

Расчетная температура наружного воздуха равна — 26 С, а средняя его температура в течение отопительного периода — 3 7 С.
 

Сравнение экспериментальных и расчетных к. е. о.

Расчетная температура наружного воздуха для Полтавы составляет: средняя наиболее холодных суток — 28 С, средняя наиболее холодной пятидневки — 23; средняя скорость ветра наиболее холодного месяца 5 2 м / сек.
 

Минимальная длина /, м, компенсирующих плеч Г — образных участков трубопроводов с равными плечами ( 5.

Расчетная температура наружного воздуха принята Гн-в — 30 С. Продольное изгибающее компенсационное напряжение принято ак 80 МПа. Прокладка воздушная и канальная.
 

Расчетная температура наружного воздуха для проектирования отопления принята равной средней температуре наиболее холодных пятидневок из восьми наиболее холодных зим за 50 лет.
 

Расчетная температура наружного воздуха для массивных конструкций, учитывая длительность стабилизации процессов диффузии, принимается равной средней температуре холодного периода в данной местности.
 

Расчетная температура наружного воздуха для проектирования отопления принята равной средней температуре наиболее холодных пятидневок из восьми наиболее холодных зим за 50 лет.
 

Для чего потребителю нужно знать нормы подачи теплоносителя?

Оплата коммунальных услуг в графе отопление должна зависеть от того, какую температуру в квартире обеспечивает поставщик.

Таблица температурного графика, по которой должна осуществляться оптимальная работа котла, показывает, при какой температуре окружающего мира и на сколько котельная должна повышать градус энергии для источников тепла в доме.

Чтобы измерить показатель теплоносителя, необходимо слить немного воды с радиатора и проверить ее градус тепла. Также успешно используются тепловые датчики, приборы учета тепла, которые можно установить дома.

Датчик является обязательным оборудованием и городских котельных, и ИТП (индивидуальных тепловых пунктов).

Без таких приборов невозможно сделать работу отопительной системы экономичной и продуктивной. Измерение теплоносителя осуществляется и в системах Гвс.

Как поднять давление

Проверки давления в отопительных магистралях многоэтажных домов нужны обязательно. Они позволяют анализировать функциональность системы. Падение уровня давления даже на незначительную величину, может стать причиной серьезных сбоев.

При наличии централизованного отопления систему чаще всего испытывают холодной водой. Падение давления за 0,5 часа на величину большую, чем 0,06 МПа указывает на наличие порыва. Если этого не наблюдается, то система готова к работе.

Непосредственно перед стартом отопительного сезона выполняют проверку водой горячей, подаваемой под максимальным давлением.

Изменения, происходящие в системе отопления многоэтажного дома, чаще всего не зависят от хозяина квартиры. Пытаться повлиять на давление — затея бессмысленная. Единственное, что можно сделать, устранить воздушные пробки, появившиеся из-за неплотных соединений или неправильно выполненной регулировки клапана спуска воздуха.

На наличие проблемы указывает характерный шум в системе. Для отопительных приборов и труб это явление очень опасно:

• Расслаблением резьбы и разрушениями сварных соединений во время вибрации трубопровода.
• Прекращением подачи теплоносителя в отдельные стояки или батареи в связи со сложностями с развоздушиванием системы, невозможностью регулировки, что может привести к ее размораживанию.
• Понижением эффективности системы, если теплоноситель прекращает движение не полностью.

Чтобы предотвратить попадание воздуха в систему необходимо перед ее испытанием в рамках подготовки к отопительному сезону осмотреть все соединения, краны на предмет пропускания воды. Если услышите характерное шипение при пробном запуске системы, немедленно ищите утечку и устраняйте ее.

Можно нанести на стыки мыльный раствор и там, где герметичность нарушена, будут появляться пузырьки.

Иногда давление падает и после замены старых батарей на новые алюминиевые. На поверхности этого металла от контакта с водой появляется тонкая пленка. Побочным продуктом реакции является водород, за счет его сжимания давление снижается.

Вмешиваться в работу системы в этом случае не стоит — проблема носит временный характер и со временем уходит сама по себе. Это происходит исключительно в первое время после монтажа радиаторов.

Повысить напор на верхних этажах высотного здания можно путем установки циркуляционного насоса.

Внимание: самой удаленной точкой трубопровода является угловая комната, следовательно, давление здесь самое меньшее

Расчетная температура для холодильных установок

При проектировании такого оборудования инженеры принимают во внимание в первую очередь такие показатели, как время обработки и коэффициент запаса. Также при расчете холодильных установок, как и систем отопления, учитывается расчетная температура наружного воздуха

Однако в данном случае во внимание принимаются, конечно же, показатели не самых низких t° в году, а самых высоких.

К сожалению, у нас в стране на данный момент практически не имеется справочной литературы, в которой были бы указаны показатели расчетных наружных температур для холодильных установок в той или иной местности. Однако программы с базами самых высоких t° для разных городов можно встретить в интернете. Единственное — инженеру, которому понадобились подобные сведения, вряд ли удастся проверить первоисточники и достоверность информации в таких списках.

Формулы для холодильных установок

Найти стопроцентно достоверные таблицы и списки городов с указанием расчетных наружных температур для такого оборудования сегодня, таким образом, достаточно сложно. Но в России, к счастью, еще с советских времен сохранились документы с формулами для вычисления таких показателей. Если найти необходимую информацию о наружной температуре в данном конкретном районе не удастся, расчет можно произвести, к примеру, по такой формуле:

tH = tCP МЕС + 0,25 × tAM (4.3).

Здесь tCP МЕС — средняя температура самого жаркого месяца в регионе, tAM — температура абсолютного максимума.

Также выбор расчетной наружной температуры воздуха при проектировании холодильных установок может осуществляться, к примеру, с использованием следующей формулы:

Тнар = 0,4Та.м.+ 0,6Тс.м.

Здесь Тс.м — усредненная температура в 13 часов самого жаркого месяца, Та.м — максимальная по климатическим данным.

Помимо всего прочего, согласно нормативам, коэффициент теплопередачи ограждений холодильной установки определяется с учетом климатической зоны, которых в России имеется три:

• южная — со среднегодовой температурой от 9 °С;
• средняя — с температурой 1-8 °С;
• северная — с температурой наружного воздуха от 0 оС и ниже.

Иногда в зимнее время года камеры холодильников приходится обогревать с использованием специальных устройств. Расчет мощности последних, конечно же, также производится с учетом наружной температуры. Но в данном случае в расчет принимаются зимние показатели.

Расчетная температура для проектирования вентиляции

Расчетная температура для проектирования вентиляции

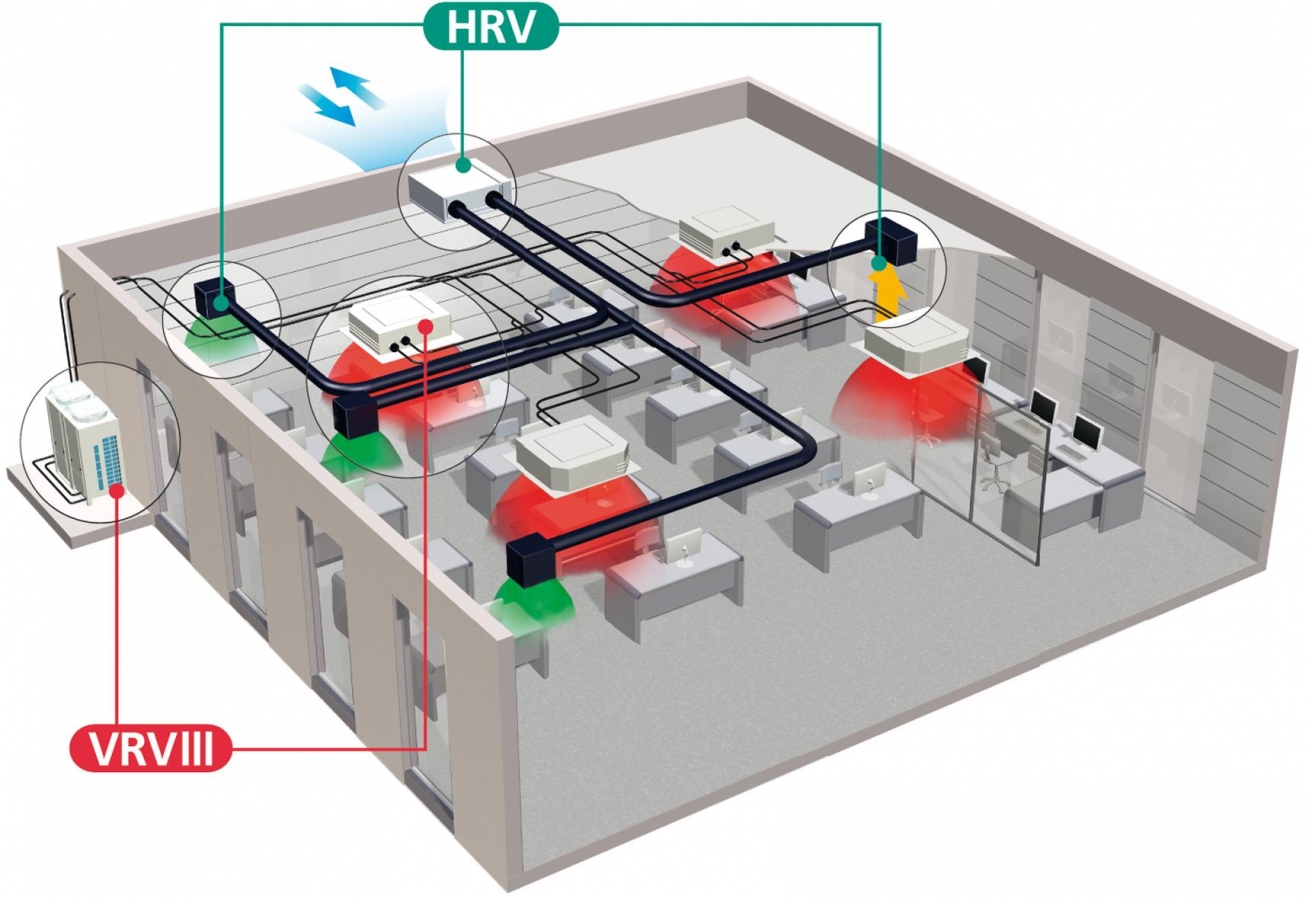

Вентиляционная система на любом объекте создаётся с целью организации обмена воздухом в его различных помещениях. Главная задача вентиляционной системы заключается в том, чтобы создавать приток свежего воздуха одновременно с отводом отработанного и тем самым формировать необходимый микроклимат, параметры и характеристики которого полностью будут соответствовать допустимым нормам. Этот момент имеет огромное значение в вопросах организации трудовой деятельности на производстве, поскольку эффективность и производительность  труда значительно падает при серьёзных отклонениях от нормы микроклимата, более того, это негативно ещё воздействует на состояние здоровья персонала того или иного объекта.

Установка вентиляционных систем осуществляется на основе процесса проектирования, что позволят предварительно представлять себе конфигурацию и особенности системы, состав необходимого оборудования, подключение к электричеству всей системы, а также предвидеть её ключевые характеристики. Все стандарты установлены ГОСТом и санитарными предписаниями, которые в обязательном порядке необходимо учитывать в работе по проектированию системы вентиляции.

Одним из важнейших показателей в этой сфере является температура в помещениях, нижние и верхние пределы которой для каждого из режимов строго регламентированы и служат ориентиром в процессе разработки проекта.

Расчетная температура для проектирования вентиляции в разные времена года

Для каждого периода года существуют свои оптимальные температурные показатели. Если говорить о расчётной температуре для проектирования вентиляции, то она определена в нормативных документах для каждого температурного режима. В холодный период времени в жилых помещениях, которые предназначены для обслуживания людей, уровень температуры  устанавливается на минимально возможном уровне. Если какие-то помещения в данный период времени не используются, то уровень температуры в них не должен быть ниже 15-ти градусов по Цельсию для жилых помещений, 5-ти градусов – для производственных и 12-ти – для административно-хозяйственных. Однако при этом системы вентиляции и отопления должны быть спроектированы, установлены и настроены таким образом, чтобы с возобновлением эксплуатации помещений или появлением в них людей на постоянной основе сразу можно было восстановить оптимальный температурный режим.

В тёплое время нормирование температуры в жилых зданиях, общественных, административных и в простаивающих производственных помещениях не производится. Появление тех или иных требований к организации определённого микроклимата и температурного режима на объекте возможно при каких-либо специфических технологических требованиях к процессу производства. В этом случае в проекте вентиляции необходимо предусмотреть воздействие таких факторов, причём данное требование должно быть отражено в техническом задании на проектирование вентиляции объекта.

В приведённой здесь таблице содержатся оптимальные и допустимые нормы для температуры воздуха в различных помещениях и в разное время года.

Время года	Все рабочие места (допустимые показатели температуры воздуха)	Постоянные рабочие места (допустимые показатели температуры воздуха)	Непостоянные рабочие места (допустимые показатели температуры воздуха)
Тёплое	На 4 градуса по Цельсию выше расчетной температуры наружного воздуха	26-31 (зависит от категории объекта)	28-32 (зависит от категории объекта)
Холодное	——————————-	13-25 (зависит от категории объекта)	12-26 (зависит от категории объекта)

 Здесь вы можете рассчитать стоимость проектирования вентиляции:

JUser: :_load: Не удалось загрузить пользователя с ID: 284

Выбор приточной установки

Для выбора приточной установки нам потребуются значения трех параметров: общей производительности, мощности калорифера и сопротивления воздухопроводной сети. Производительность и мощность калорифера мы уже рассчитали. Сопротивление сети можно найти с помощью Калькулятора или, при ручном расчете, принять равным типовому значению (см. раздел ).

Для выбора подходящей модели нам нужно отобрать вентустановки, максимальная производительность которых несколько больше расчетного значения. После этого по вентиляционной характеристике мы определяем производительность системы при заданном сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель нам подходит.

Для примера проверим, подойдет ли вентустановка с приведенной на рисунке вентхарактеристикой для коттеджа площадью 200 м².

Расчетное значение производительности — 450 м³/ч. Сопротивление сети примем равным 120 Па. Для определения фактической производительности мы должны провести горизонтальную линию от значения 120 Па, после чего от точки ее пересечения с графиком провести вниз вертикальную линию. Точка пересечения этой линии с осью «Производительность» и даст нам искомое значение — около 480 м³/ч, что немного больше расчетного значения. Таким образом, эта модель нам подходит.

Заметим, что многие современные вентиляторы имеют пологие вентхарактеристики. Это означает, что возможные ошибки в определении сопротивления сети почти не влияют на фактическую производительность системы вентиляции. Если бы мы в нашем примере ошиблись при определении сопротивления воздухопроводной сети на 50 Па (то есть фактическое сопротивление сети было бы не 120, а 180 Па), производительность системы упала бы всего на 20 м³/ч до 460 м³/ч, что не повлияло бы на результат нашего выбора.

После выбора приточной установки (или вентилятора, если используется наборная система) может оказаться, что ее фактическая производительность заметно больше расчетной, а предыдущая модель приточной установки не подходит, поскольку ее производительности недостаточно. В этом случае у нас есть несколько вариантов:

1. Оставить все как есть, при этом фактическая производительность вентиляции будет выше расчетной. Это приведет к повышенному расходу энергии, затрачиваемой на нагрев воздуха в холодное время года.
2. «Задушить» вентустановку с помощью балансировочных дроссель-клапанов, закрывая их до тех пор, пока расход воздуха в каждом помещении не снизится до расчетного уровня. Это также приведет к перерасходу энергии (хотя и не такому большому, как в первом варианте), поскольку вентилятор будет работать с избыточной нагрузкой, преодолевая повышенное сопротивление сети.
3. Не включать максимальную скорость. Это поможет в том случае, если вентустановка имеет 5–8 скоростей вентилятора (или плавную регулировку скорости). Однако большинство бюджетных вентустановок имеет только 3-х ступенчатую регулировку скорости, что, скорее всего, не позволит точно подобрать нужную производительность.
4. Снизить максимальную производительность приточной установки точно до заданного уровня. Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.

Методы определения для систем отопления

Таким образом, мы выяснили, что такое расчетная зимняя температура наружного воздуха

В большинстве случаев в России при проектировании систем отопления принимается во внимание именно t° самых холодных пятидневок 8 зим. Однако иногда этот показатель может рассчитываться и по-другому

При проектировании отопительных сетей инженеры учитывают, помимо всего прочего, и степень массивности ограждающих конструкций зданий.

Расчетная температура для строительных конструкций очень толстых (к примеру, бревенчатых стен) равна именно t° пятидневки за 8 лет

Если же ограждающие конструкции здания относятся к легким, при проектировании систем отопления принимается во внимание средняя температура для наиболее холодных суток года (то есть для Москвы, к примеру, это может быть -46 °С). Для домов с не слишком толстыми и не особенно тонкими стенами вычисляется при этом среднее арифметическое между двумя этими показателями

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

• установка герметичных пластиковых окон;
• межкомнатные двери с уплотнителем;
• монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Теплопоступления от нагретых поверхностей горячих ванн в помещение термического цеха в теплый период

№ оборудования по экспликации	Количество ванн	Наличие бортовых отсосов	Размеры bхl×h, м	Площадь теплоотдающей поверхности, м2	tпов,°С	tр.з,°С	Q, Вт
12	2	Двухбортовой опрокинутый отсос	0,6х1х1	2,2	145	22	11435,5523
17	1	Отсутствует	Ø1х3	4,71	75	22	5987,10359
18	1	Отсутствует	Ø1х3	4,71	145	22	12241,239
21	1	Однобортовой опрокинутый отсос	1х1,5х1	4,25	75	22	5402,37585
22	1	Двухбортовой опрокинутый отсос	1х1,5х1	3,5	145	22	9096,46207
23	4	Однобортовой опрокинутый отсос	0,5х1х1	2,5	75	22	12711,4726
24	4	Двухбортовой опрокинутый отсос	0,8х1х1	2,6	145	22	27029,4873
25	2	Однобортовой опрокинутый отсос	0,5х0,6х1	1,9	75	22	4830,35959
26	2	Двухбортовой опрокинутый отсос	0,6х0,8х1	2	145	22	10395,9566
27	2	Двухбортовой опрокинутый отсос	0,6х1х1	2,2	35	22	3246,07037

Дополнительно влияющие факторы

На сами же температуры теплоносителя непосредственное влияние имеют также такие не менее весомые факторы, как:

• Понижение температур на улице, которое влечёт аналогичное внутри помещения;
• Скорость движения ветра – чем она выше, тем больше тепловая потеря через входную дверь, окна;
• Герметичность стен и стыков (установка металлопластиковых окон и утепление фасадов значимо влияет на сохранение тепла).

Со своей стороны строительные компании понимают, что понесённые ими расходы на утепление объектов буду полностью и в скором времени окуплены. Для собственников это также выгодно, поскольку коммунальные платежи весьма высоки, и если платить, то действительно за полученное и сохранённое тепло, а не за его утерю из-за недостаточной изоляции помещений.

Температура в радиаторе

Тем не менее, несмотря на то, какие погодные условия вне помещения и насколько оно утеплено, наиболее важную роль играет всё же теплоотдача радиатора. Обычно в центральных отопительных системах температуры колеблются в пределах от 70 до 90 градусов.

Однако важно учитывать и то, что этот критерий не является единственным для того, чтобы иметь нужный температурный режим, особенно в жилых помещениях, где в каждой отдельной комнате температуры должны быть не одинаковы, зависимо от целевого назначения

Те помещения, которые предназначены для детей, должны иметь температурный предел от 18 до 23 градусов, в зависимости от того, для чего они предназначены. Так в бассейне не может быть менее 30 градусов, а на веранде должно быть не меньше 12 градусов.

Говоря о школьном образовательном учреждении, там не должно быть ниже 21 градуса, а в спальне интерната – минимум 16 градусов. Для культурного массового заведения нормы от 16 градусов до 21, а для библиотеки – не более 18 градусов.

Что влияет на температуру батарей?

Помимо тепловой отдачи теплоносителя и температур снаружи, тепло в помещении зависит и от активности людей внутри. Чем больше движений совершается человеком, тем ниже может быть температурный режим и наоборот.

Это также обязательно учитывается при распределении тепла. В качестве примера можно взять любое спортивное учреждение, где люди априори находятся в активном движении. Здесь не является целесообразным поддержание высоких температур, так как это будет доставлять дискомфорт.

Соответственно, показатель в 18 градусов — оптимальный.

Можно отметить, что на тепловые показатели батарей внутри любых помещений влияет не только наружная температура воздуха и скорость ветра, но также:

• Разновидность отопительных систем – для однотрубных норма 105 градусов, для двухтрубных – 95 градусов. При этом не допустимо, чтобы разница в системах отвода и подачи тепла превышала 105-700 и 95-700 градусов соответственно;

• Направление поступлений теплоносителей на радиаторных батареях – при верхней разводке разница может быть в 20 градусов, а при нижней – 30;
• Разновидность отопительных приборов – радиаторы и конвекторы имеют разную тепловую отдачу, соответственно, и температурные режимы у них разные (теплоотдача конвектора ниже, чем у радиатора).

Утверждённые графики

Поскольку температура на улице имеет непосредственное влияние на тепло внутри помещений, утверждён специальный температурный график.

Показатели температур снаружиВода на входе, °СВода в отопительной системе, °СВода на выходе, °С

8 °С	от 51 до 52	42-45	от 34 до 40
7 °С	от 51 до 55	44-47	от 35 до 41
6 °С	от 53 до 57	45-49	от 36 до 46
5 °С	от 55 до 59	47-50	от 37до 44
4 °С	от 57 до 61	48-52	от 38 до 45
3 °С	от 59 до 64	50-54	от 39 до 47
2 °С	от 61 до 66	51-56	от 40 до 48
1 °С	от 63 до 69	53-57	от 41 до 50
0 °С	от 65 до 71	55-59	от 42 до 51
-1 °С	от 67 до 73	56-61	от 43 до 52
-2 °С	от 69 до 76	58-62	от 44 до 54
-3 °С	от 71 до 78	59-64	от 45до 55
-4 °С	от 73 до 80	61-66	от 45 до 56
-5 °С	от 75 до 82	62-67	от 46до 57
-6 °С	от 77 до 85	64-69	от 47 до 59
-7 °С	от 79 до 87	65-71	от 48 до 62
-8 °С	от 80 до 89	66-72	от 49 до 61
-9 °С	от 82 до 92	66-72	от 49 до 63
-10 °С	от 86 до 94	69-75	от 50 до 64
-11 °С	от 86 до 96	71-77	от 51 до 65
-12 °С	от 88 до 98	72-79	от 59 до 66
-13 °С	от 90 до 101	74-80	от 53 до 68
-14 °С	от 92 до 103	75-82	от 54 до 69
-15 °С	от 93 до 105	76-83	от 54 до 70
-16 °С	от 95 до 107	79-86	от 56 до 72
-17 °С	от 97 до 109	79-86	от 56 до 72
-18 °С	от 99 до 112	81-88	от 56 до 74
-19 °С	от 101 до 114	82-90	от 57 до 75
-20 °С	от 102 до 116	83-91	от 58 до 76
-21 °С	от 104 до 118	85-93	от 59 до 77
-22 °С	от 106 до 120	88-94	от 59 до 78
-23 °С	от 108 до 123	87-96	от 60 до 80
-24 °С	от 109 до 125	89-97	от 61 до 81
-25 °С	от 112 до 128	90-98	от 62 до 82
-26 °С	от 112 до 128	91-99	от 62 до 83
-27 °С	от 114 до 130	92-101	от 63 до 84
-28 °С	от 116 до 134	94-103	от 64 до 86
-29 °С	от 118 до 136	96-105	от 64 до 87
-30 °С	от 120 до 138	97-106	от 67 до 88
-31 °С	от 122 до 140	98-108	от 66 до 89
-32 °С	от 123 до 142	100-109	от 66 до 93
-33 °С	от 125 до 144	101-111	от 67 до 91
-34 °С	от 127 до 146	102-112	от 68 до 92
-35 °С	от 129 до 149	104-114	от 69 до 94
