Гидроизоляция подвала изнутри от грунтовых вод

Схема устройства внутреннего дренажа в подвале дома

Схема расположения элементов дренажной системы внутри подвала представлена на рисунке:

Если высота подвала позволяет, то проще всего дренажные трубы положить сверху существующего пола в подвале:

Если не хочется уменьшать высоту подвала, то придется разобрать часть пола в подвале и разместить дренажные трубы под полом:

Дренажные трубы

Дренажные трубы (дрены) размещают вдоль длинной стороны подвала. В качестве дрен используют имеющиеся в продаже перфорированные пластиковые дренажные трубы диаметром не менее 80 мм. Для предохранения от засорения частицами грунта, такие трубы покрыты защитным слоем геотекстиля.

Трубы укладывают с уклоном не менее 0,5% (0,5 см на 1 метр длины трубы) в сторону сборного коллекторного колодца.

Дренажные трубы с обсыпкой, расположенные рядом с фундаментом, не следует опускать ниже подошвы фундамента. Дренажная система не должна нарушать целостность песчаной подушки под фундаментом.

Ревизионные колодцы

В местах, где дрены меняют направление, устанавливают ревизионные колодцы. В колодцах оседают частицы грунта, которые все таки попадают с водой в дрены. Через колодцы каждую дрену периодически промывают струей воды от накопившихся в ней осадков.

В продаже имеются специальные пластиковые дренажные колодцы диаметром около 300 мм. Колодцы можно изготовить из любых труб диаметром 200 — 300 мм. или выполнить их из бетона по месту. Ревизионные дренажные колодцы закрывают крышками.

Дно колодца должно быть ниже уровня дренажной трубы на 200 — 500 мм. На дно колодца можно устанавливать пластиковую емкость, в которую будут оседать загрязнения. Каждые два-три года для чистки колодца достаточно достать из колодца эту емкость.

Фильтрующий слой и обсыпка

Грунтовая вода в дрены проникает через водопроницаемые фильтрующий слой или (и) обсыпку. Для устройства водопроницаемых слоев и обсыпок используют крупнозернистый песок, песчано-гравийную смесь, гравий, щебень, керамзит.

Обсыпка должна окружать дренажную трубу в радиусе не менее 20 см. Толщину фильтрующего слоя рекомендуется принимать не менее двух — трех диаметров трубы.

Чем тоньше фильтрующий слой, тем меньше должно быть расстояние между соседними дренами.

Фильтрующие слой и обсыпку отделяют от окружающего грунта слоем геотекстиля. Геотестиль — это синтетическое полотно, которое хорошо пропускает воду, но задерживает частицы грунта. Слой геотекстиля предотвращает заиливание обсыпки частицами окружающего грунта.

Пол по грунту в подвале

О том, как правильно выполнить в подвале пол можно прочитать в статье «Пол по грунту.»

Обратите особое внимание на выполнение гидроизоляции пола. Слой гидроизоляции пола обязательно должен заводиться на стену. Для наклейки гидроизоляции из рулонного материала предварительно под гидроизоляцию укладывают монолитную стяжку из тощего бетона класса В7,5-В10 толщиной не менее 50 мм

Эта бетонная подготовка служит технологическим слоем на который и наклеивают рулонный материал гидроизоляции

Для наклейки гидроизоляции из рулонного материала предварительно под гидроизоляцию укладывают монолитную стяжку из тощего бетона класса В7,5-В10 толщиной не менее 50 мм. Эта бетонная подготовка служит технологическим слоем на который и наклеивают рулонный материал гидроизоляции.

В продаже также имеются полимерные гидроизоляционные мембраны, которые не требуют бетонной подготовки и могут укладываться прямо на грунт.

Гидроизоляция не только предотвращает проникновение в подвал влаги, но еще и служит защитой от почвенного радиоактивного газа радона.

Сборный коллекторный колодец

Вода из дренажной системы стекает и собирается в резервуар. Это может быть пластиковая емкость, закопанная в грунт здесь же, в подвале, или колодец из стандартных бетонных колец снаружи дома. Из емкости или колодца накопившуюся воду периодически по мере заполнения откачивают насосом. Для этого удобно установить стационарный насос, управляемый поплавковым выключателем.

Откачиваемую насосом дренажную воду можно направить:

В водосток на поверхности и далее на рельеф за пределы участка.
В специальную накопительную емкость, чтобы затем использовать для полива посадок и других хозяйственных нужд.
В фильтрующий колодец или поле поглощения, аналогичные по устройству тем, что используются в системе автономной канализации сточных вод.

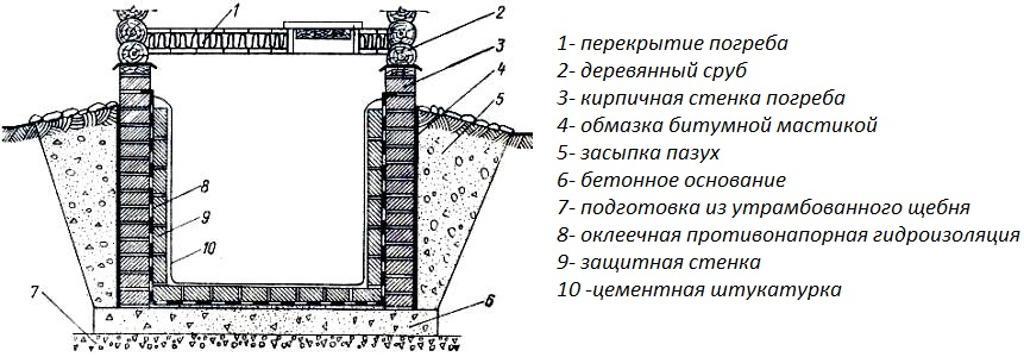

Как сделать погреб, если близко грунтовые воды: пошаговое руководство

Для того чтобы определиться, как построить погреб, если близко грунтовые воды, необходимо выбрать вариант его возведения. По типу основных конструкций помещение для хранения запасов имеет разделение на:

наземное;
полузаглубленное;
заглубленное полностью.

Виды погребов на участках с высоким уровнем грунтовых вод, в соответствии с их расположением относительно главной постройки делятся на:

отдельно стоящие;
пристенные, т. е. примыкающие;
в подполье, т. е. под домом.

Все эти виды подвалов при постройке имеют свои особенности.

Какой выбрать материал

Если садовод всё же решил строить погреб на участке с близким залеганием грунтовых вод. Ему необходимо помнить, что от влаги так или иначе, быстрее разрушаются все материалы просто одни больше, а другие меньше.

Ни в коем случае нельзя использовать для строительства дерево или кирпич, так как дерево моментально сгниёт, а также не будет сдерживать влагу от проникновения внутрь.

А кирпич, несмотря на кажущуюся крепость, очень легко крошиться и разрушается от влаги, а из-за пористой структуры пропускает сырость внутрь. Вариант строительства земляного погреба по понятным причинам даже не должен рассматриваться.

Лучше использовать современные материалы, специально предназначенные для таких случаев, например, водостойкие марки цемента, которые способны застывать даже под водой.

Камень является самым крепким материалом, но его использование не рассматривается, так как мало кто может найти столько природных камней нужной формы и размера возле своего участка, а само возведение стен из него требует определённых строительных навыков.

Как подготовить место

Проведя проверку уровня подтопления участка, многие крепко задумываются, как сделать погреб если рядом грунтовые воды и можно ли это, вообще, осуществить.

Теоретически, построить погреб можно даже под водой, главное — правильно выполнить процесс строительства и правильно подобрать водостойкие материалы.

При строительстве погреба на участке с высоким залеганием грунтовых вод необходимо, прежде всего, обустроить хороший дренаж, особенно важный, если будущая постройка не представляет собой монолитный бетонный саркофаг.

Если уровень воды в нём слишком высокий или она поднимается слишком быстро, необходимо откачать воду при помощи специального дренажного насоса.

При этом следя за стенками и дном котлована, так как слишком быстрое осушение может привести к оплыванию и размыванию стен и самого дна.

Далее, начинается сам процесс обустройства дренажа, который можно сделать как внешним, так и внутренним.

Материалы и инструменты

Подготовьте материал:

фанеру;
асбестоцементные трубы;
блоки из легкого бетона;
элементы свай;
пенополистирол;
камни;
рубероид;
песок;
полиэтиленовую пленку;
деревянный брус;
минеральную вату;
доски;
рейки;
керосин;
гудрон;
гайки;
болты;
деревянные решетки.

Инструменты:

лопату;
ножницы;
строительный уровень;
молоток;
гвозди;
пассатижи;
рожковый ключ.

На фото – погреб-лабаз

Создание дренажной системы

Дренаж – это система водоотвода, состоящая из траншей, труб и колодца. С помощью нее удается предотвратить затопление подвальных помещений, а также осушить земельный участок. Дренажную систему делают еще на этапе строительства подвала. Правильно установленная система, поможет раз и навсегда забыть о воде в подвале и защитить фундамент от разрушения.

Как работает дренажная система Основой дренажа является труба большого диаметра (не менее 100 мм). Она имеет отверстия по всей поверхности. Через них в трубу просачивается грунтовая вода и стекает в коллектор. Для того чтобы система хорошо работала, необходимо создать следующие условия:

Выкопать траншею с уклоном вокруг подвала ниже пола. Это обеспечит эффективный сбор воды и стекание.
Обязательно использовать фильтрующие материалы (геотекстиль и щебень), которые защитят трубу от заливания.
Провести дренаж к центральной канализации, где будет скапливаться большой объем грунтовой воды.

Что необходимо:

дренажная труба, обернутая в геотекстиль;
мелкий, промытый щебень;
полотно геотекстиля;
речной песок.

как правильно сделать вентиляцию в погребе

Сделайте траншею ниже уровня пола вокруг фундамента и глубокий колодец на расстоянии 10-15 метров от постройки. Траншея должна иметь достаточный для стекания воды, уклон.

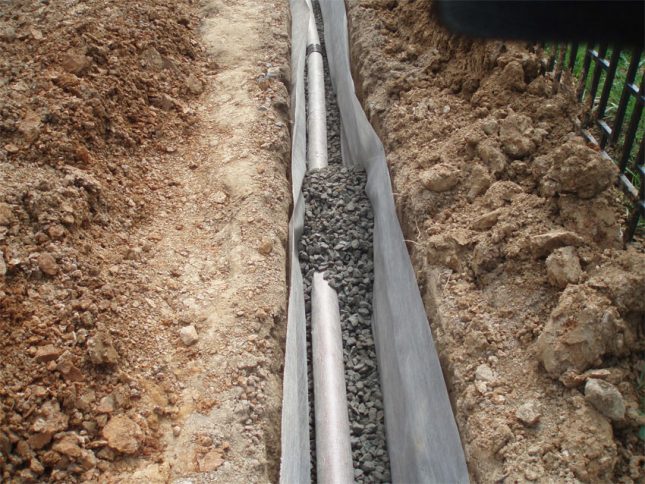

В выкопанную траншею уложите полотно геотекстиля. А затем засыпьте щебнем (толщина слоя 10 см). Таким образом, вы создадите первичный слой, фильтрующий грунтовую воду.
На следующем этапе заложите дренажную трубу (желательно двухслойную в геотекстиле) на слой щебня. Проконтролируйте, чтобы по всей траншее сохранялся уклон. С помощью тройника проложите выводящую трубу до колодца.
Уложенную трубу, полностью засыпьте щебнем. Оставьте 20 см до верха траншеи. Свободные края геотекстильного полотна сложите поверх щебневой подстилки. Это позволит полностью изолировать дренаж от грунта. После этого засыпьте траншею песком.

В результате у вас получится надежная дренажная система. Геотекстиль и щебень выполняют функцию фильтра, не позволяя забить перфорированную трубу. А песок обеспечит транспортирование влаги с поверхности почвы в дренажный канал.

Вывод Дренажные каналы, установленные вокруг подвала, помогут устранить главную причину затопления – высокий уровень грунтовой воды. Результатом работы дренажа станет сухое подвальное помещение. К сожалению, у этой системы есть свой существенный недостаток. Дренажные каналы принято (по технологии) устанавливать снаружи помещения, поэтому не все подвалы получится так оборудовать.

Однако в исключительных случаях, владельцы подвалов могут соорудить дренажные каналы внутри помещения. Процесс монтажа практически такой же, за исключением некоторых моментов, происходящих на этапе стяжки пола. После установки внутренней системы водоотвода, подвал потеряет 30 см высоты.

Что делать, если в подвале появились грунтовые воды

Если дом уже построен и в подвале обнаружилось затопление, то необходимо принять срочные меры по откачке, своевременному отведению поступающей влаги и предупреждению дальнейшего просачивания.

Цена самых простых моделей вибрационных насосов — от 1 до 1,5 тыс. рублей

Способы откачки воды:

вибрационный (погружной) насос стоит недорого и работает эффективно при небольших объёмах сравнительно чистой воды без крупного мусора;
дренажный насос можно купить самому или вызвать аварийную бригаду, которая сделает работу профессионально и быстро с мощным оборудованием.

Насосы подразделяются на погружные и наружные. Наружный насос опускается в воду только нижней частью, а погружной — полностью.

Технология работы по самостоятельному удалению потопа дренажным насосом:

Подсоединить гибкий шланг для дальнейшего отведения за пределы дома.
Взять большое пластиковое ведро, просверлить в нём отверстия, обернуть куском геотекстиля и поместить насос в импровизированный накопитель. Если вода стоит высоко, то всю систему с погружным насосом просто опустить в воду и поставить на пол. Для наружного насоса насыпать в накопитель гравий до необходимого уровня так, чтобы нижняя часть была погружена, а верхняя осталась на воздухе. Насос с помощью поплавка определяет уровень воды и отключается после откачки.

Цена на дренажные насосы начинается от 1.5 тыс. рублей

Чтобы предотвратить повторное затопление после разовой откачки, если вода всё равно потихоньку прибывает, можно сделать быстрый дренаж, так называемый приямок и создать автоматическую систему, которая будет держать подвал сухим, пока не спадёт уровень грунтовых вод.

Выкопать посередине или в самом низком месте подвала яму объёмом примерно 1 м³. Чтобы мокрые стенки не обрушились, плотно утрамбовать их и выложить кирпичом, дно засыпать гравием.

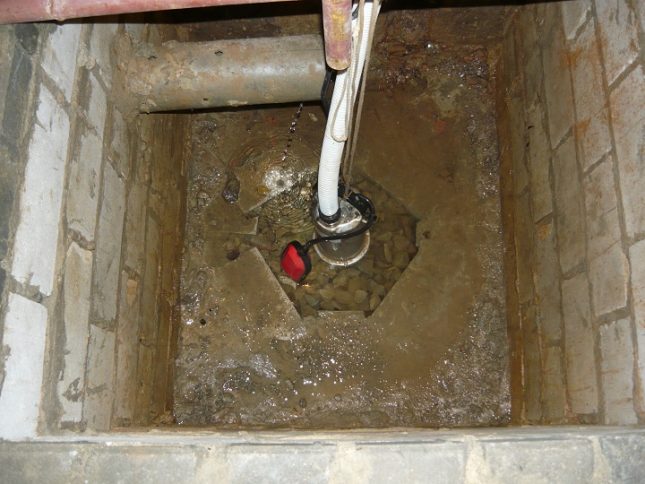

Пример автоматической системы откачки вод с помощью погружного насоса

Чтобы встретить следующий сезон подтопления во всеоружии, нужно обустроить внутреннюю и внешнюю гидроизоляцию, сделать кольцевой дренаж.

Для создания качественной внутренней гидроизоляции понадобятся следующие инструменты и материалы:

состав для проникающей пропитки, битумная мастика, цемент, армирующая сетка, песок;
ёмкость для замешивания бетона, дрель с насадкой миксер, шпатель и щётка.

Просушить помещение, очистить его от грязи, заштукатурить трещины и щели.
Обработать пол и стены проникающим составом, он закупорит все микроканалы и укрепит бетонный слой, создаст водонепроницаемую структуру.

Состав наносится обычным валиком на всю площадь стен и пола

Для внешней гидроизоляции уже построенного дома придётся откопать фундамент, насколько это возможно, и обмазать его битумной мастикой или обернуть рулонными гидроизоляционными материалами выше уровня поверхности на 30 см, а затем засыпать грунт обратно и уплотнить его. Дополнительно можно оборудовать дренажной мембраной с геотекстилем.

Дрена — подземный искусственный водоток (труба, полость) для сбора и отвода почвенно-грунтовых вод

Одновременно с внешней гидроизоляцией целесообразно сделать кольцевой траншейный дренаж, который размещают на 50 см ниже уровня пяты фундамента.

Вокруг дома, на расстоянии 1–3 м от стен, нужно выкопать траншею. От неё с каждой стороны следует вырыть отводы по 4–5 м, создать достаточный уклон в сторону сборного коллектора, на углах сделать смотровые колодцы.

Водоотвод на участке может быть поверхностным и заглублённым

Готовую дрену необходимо сверху закрытить геотекстилем

Дренаж примет на себя основной удар паводка, а качественная гидроизоляция защитит от просачивания воды через поры бетона, от сырости и подтопления подвала. Тогда даже в самую дождливую весну подвал вашего дома будет сухим.

Причины появления воды

Выделяются следующие факторы, способствующие появлению воды в подвале:

трещины в фундаменте дома;
сильные и продолжительные осадки;
поднятие уровня грунтовой воды.

Наводнение во время сухой погоды

Такое явление – редкость, но в некоторых случаях в безоблачную погоду вода в подвале появиться может по следующим причинам:

Неисправность в канализационном стоке. В связи с повреждениями трубы жидкость, протекающая по стоку, начинает скапливаться в месте повреждения, что, в конечном итоге, приведет к прорыву трубы.
Засор унитаза. Некоторые люди смывают в унитаз мусор и вещи, которые необходимо выбросить в помойное ведро. Также засор могут устроить дети. Правила пользования унитазом предполагают смывание отходов жизнедеятельности человека и туалетной бумаги.
Если подвал обустроен в нижней части дома, то дренажная система должна действовать постоянно. Если она выйдет из строя, то в подвале появится вода.

Потоп в подвале может вызвать неисправность в канализационном стоке или засора унитаза.

Наводнение во время влажной погоды

Это основная причина появления воды в подвалах. Подтопление фундамента происходит по следующим причинам:

В многоквартирном подвальном помещении либо частном доме вода может просочиться через трещины в стенах либо полу. Такое явление характерно для старого жилого фонда.
Неисправность насоса. Для нормальной работы устройства потребуется правильная настойка и обслуживание. При сбоях в электропитании и возникновении неисправностей вода начинает подниматься до уровня грунта, после чего начинается подтопление подвального помещения.
О перегрузке канализационных стоков свидетельствуют переполненные водой люки. Такое явление наблюдается, если в канализации находится большое количество воды.

Как избавиться от сырости

В первую очередь всех дачников волнует вопрос, как убрать сырость. Известно несколько надежных способов устранения сырости в погребе и подвале, но для начала следует выяснить, что стало причиной появления избыточной влаги. Для этого внимательно осмотрите помещение:

есликапельки воды появились на стенах и потолке, причина – в нарушении вентиляции;
лужи на полусвидетельствуют о повышении уровня грунтовых вод;
капельки только на стенахнамекают на отсутствие гидроизоляции подвала.

Теперь рассмотрим более подробно способы устранения каждой из причин.

Как улучшить вентиляцию

Если в помещении нарушен воздухообмен, проще всего улучшить его, организовав дополнительную вентиляцию. Подвальная вентиляция бывает двух типов:

естественная– предполагает использование т.н.продухов – отверстий по периметру здания. Их общая площадь должна составлять около 1/400 общей площади строения;
принудительная– подразумевает применение специального оборудования, которое нагнетает свежий воздух. Обычно применяется в больших помещениях.

Чтобы избавиться от конденсата на потолке и стенах, можно провести следующие процедуры:

Теплоизоляцию инженерных сетей. Если у вас в подвале проложены коммуникации – водопроводные и канализационные трубы – то температура воды в них всегда выше, чем температура в помещении. Как следствие, на них образуется конденсат. Чтобы избавиться от теплопотерь, нужно использовать защитную оболочку из минеральной ваты, пенопласта и экструдированного пенополистирола.
Организация вытяжки. Для дополнительной вентиляции помещения устанавливают вентиляционные короба или трубы. Обычно их пристраивают к вертикальным несущим элементам либо приделывают к уже имеющимся конструкциям. В помещении устанавливают две трубы – вытяжную и приточную, располагая их на разной высоте от пола в противоположных углах комнаты. Это необходимо для того, чтобы появлялась тяга и помещение продувалось.

Снижение уровня грунтовых вод

Провести весь комплекс работ по отведению грунтовых вод могут только квалифицированные специалисты

Если в помещение проникают грунтовые воды – это серьезная проблема, которая со временем может привести к частичному обрушению здания. В этом случае нужно провести ряд дополнительных мероприятий, направленных на укреплениефундаментаи откачку грунтовых вод. В частности, нужно будет сделать следующее:

откопать фундамент;
организовать дренаж по периметру здания;
усилить фундамент;
устроить внешнюю и внутреннюю гидроизоляцию;
сделать отмостку по периметру здания;
просушить помещение.

Как избавиться от капиллярной влаги

При капиллярном проникновении влага с пола испаряется и оседает на стенах

Если влага образуется на стенах здания, это значит, что она проникает из внешней среды, а именно – из почвы. Предотвратить попадание влаги внутрь помещения можно при помощи некоторых наиболее популярных мер:

использование гидроизоляционных материалов– в первую очередь, рубероида, линокрома и гидроизола. Все они изготавливаются из кусков плотного материала, пропитанного битумом. Погреб или подвал оклеивают как с внешней стороны, так и с внутренней;
защитные составы, которые закупоривают поры в бетоне, также считаются отличным “лекарством” от капиллярной влаги. Благодаря этим составам можно организовать как точечное воздействие на отверстия, через которые сочится влага, так и нанесение на все проблемные места;
битумная мастика и полимерные смолыиспользуют для дополнительной защиты стен и пола от конденсата. Эти составы можно нанести самостоятельно, но они не всегда обеспечивают необходимый уровень защиты и лучше дополнять их гидроизолирующими материалами;
экранированиеприменяется в особенно сложных случаях, когда одновременно с капиллярным воздействием в помещении проступают грунтовые воды. Защитные щиты делают из геотекстиля, бетонита или глины.

Рассмотрим некоторые из описанных рекомендаций подробнее.

Несколько вариантов усиления фундамента

Схема усиления основания и устройство пола подвала при его углублении на 15-30 см (при высоком уровне грунтовых вод).

Перенести фундамент на сваи. Для этого по углам существующего фундамента и через каждые 1,5-2 м следует пробурить скважины глубиной не менее 2 м и залить их бетоном. После того как бетон наберет прочность, можно углублять подвал. Основание фундамента в этом случае остается на своем месте, нагрузка распределяется на сваи, а земля под фундаментом закрывается кирпичной кладкой или бетонной стеной.

Последовательно углубить существующий фундамент. Через каждые 2 м срыть землю под ним небольшими участками 20-30 см шириной и залить бетоном. Постепенно давая бетону набрать прочность, углубить весь фундамент такими же небольшими частями.

Возвести опорную стену вдоль каждой стены. Поэтапно вырыть траншеи вдоль стен и залить бетонные стены ниже подошвы фундамента, обязательно с перехлестом с существующими стенами. Глубина траншей в таком случае должна быть как минимум на 30 см ниже планируемого уровня пола.

Схема усиления основания и устройство пола подвала при его углублении более чем на 50 см (при высоком уровне грунтовых вод).

Наконец, простейший способ. Использовать его рекомендуется для гаражей и небольших домов. Углубить подвал в середине и остановить работы, не доходя 0,5 м до стен и фундамента. В результате получится своего рода ступенька по периметру подвала. Ее необходимо укрепить и залить бетоном. Придется продумать ее дальнейшее использование.

Какой бы из способов вы ни выбрали, крайне важно действовать с осторожностью, не торопясь и не допуская просадки фундамента. Следует соблюдать следующие простые правила:

Не стремитесь к масштабности работ, углубление подвалов лучше производить постепенно.
Перед тем как заливать бетонные сваи или стены, их обязательно нужно армировать.
Помните о гидроизоляции нового фундамента.
Под бетоном необходимо обустроить песчаную подушку.

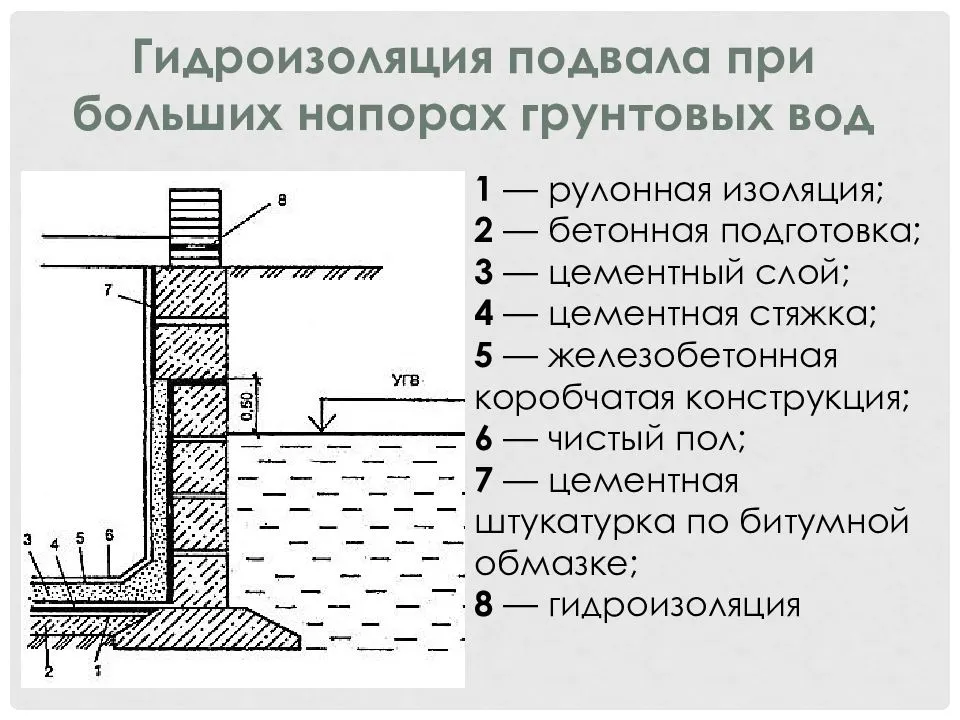

Гидроизоляция подвального помещения

Качественный водный барьер поможет обеспечить гидроизоляция пола и стен. Обычно слои гидроизоляции содержат три прослойки: гидроизоляция проникающая, мастика, а также штукатурка. Наносятся все три слоя с запасом по высоте, так как достаточно трудно бывает предугадать высоту затопления.

Что нам пригодится для качественной гидроизоляции:

Для начала закупимся материалами для гидроизоляции (например, пенетрон или гидротекс).
Понадобится битумная мастика, водостойкий цемент, песок и сетка для штукатурки.
Из инструментов возьмем шпатель, жесткую кисть и емкость для приготовления раствора.
Ну и, наконец, нам понадобится чистое подготовленное помещение, из которого, в случае необходимости, нужно выкачать воду.

Монтаж гидроизоляции:

Сперва обрабатываем стены и бетонный пол гидроизоляцией. Этот состав имеет свойство впитываться на большую глубину и закрывать собой трещины.
Битумная мастика скроет стыки и швы бетонных конструкций. В конце нанесите равномерным слоем в пару сантиметров мастику на оставшиеся поверхности.
Для лучшего крепления штукатурки на стену должна быть установлена сетка. Саму штукатурку следует наносить равномерным слоем, толщиной 3 см.
В завершение цементным раствором заливается сетка на полу. И когда вся штукатурка просохнет, можно считать, что процесс гидроизоляции завершен!

Понижение уровня грунтовых вод

Заниматься устройством дренажной системы надо еще до начала строительства фундамента дома. Потому что закладка дренажных труб связана с рытьем траншей. А прокладывают их по периметру фундамента, чтобы производить отвод воды именно от этой конструкции здания. А выкопанные траншеи – это ослабление грунта вокруг фундамента. И если он уже залит или собран, то всегда присутствует вероятность, что под действием своего веса он начнет разъезжаться в сторону траншей. То есть, будет нарушаться его целостность, а соответственно и прочность к сопротивлению нагрузкам со стороны стен, крыши и других конструкций.

Ступенчатая технология прокладки дренажных труб

Встречаются и другие ситуации. Дом построен, он эксплуатируется, но появились грунтовые воды под домом – что делать в этом случае? Существует специальная технология прокладки дренажных труб для отвода воды от дома. Она называется ступенчатой.

Выкапывается на глубину закладки дренажных труб траншея вдоль фундамента длиною не более 20 м.
Производится подсыпка слоем щебня 20 см. При этом выставляется угол наклона дренажной системы в сторону сборного колодца. То есть, туда, где будет собираться вся грунтовая вода с участка для дальнейшего ее вывода за территорию.
Укладывается труба, обернутая геотекстилем. Ее при монтаже обязательно проверяют на предмет наличия угла наклона, который должен составлять 3-7%.
Делается засыпка щебнем толщиною 20 см.
Сверху засыпается грунт. Лучше, если его перемешать с песком.

Прокладка дренажной системы вдоль фундамента

Теперь выкапывается дальше траншея длиною 20 м. И все те же операции проводятся заново. При этом уложенная и укладываемая труба соединяются между собой фитингом. На прямолинейном участке это будет двусторонняя муфта, на поворотах отвод.

В принципе, вот такая схема отвода воды от фундамента дома. Ничего сложного в этом нет, просто часто на таких участках приходится проводить большой объем земляных работ, связанных с рытьем траншей и котлована под сборный дренажный колодец. И еще один момент. Перед тем как отвести воду от дома, необходимо узнать уровень пролегания грунтовых вод. Почему?

Вот так выглядит вода вокруг фундамента
