Коды ошибок газ котла ферроли

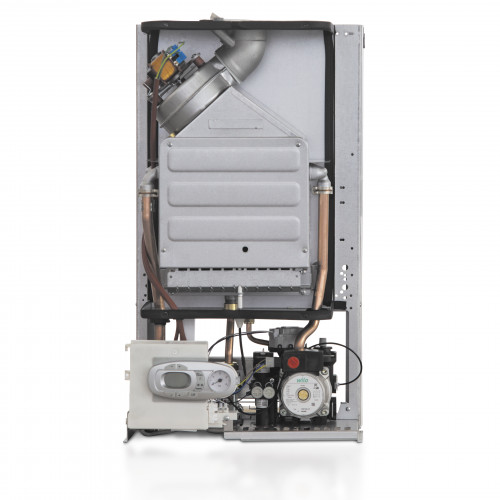

Описание Ferroli FORTUNA F 24

Ferroli (Ферроли)FORTUNAF 24 – эффективный и несложный в монтаже газовый котёл, который отличается наличием защиты от замерзания и электронной системой управления. Такое устройство размещается на стене и оснащается атмосферной горелкой. Данная модель имеет в арсенале надёжный манометр и отличается наличием жидкокристаллического дисплея.

Особенности и преимущества:

• Атмосферная горелка
• Энергозависимый
• Циркуляционный насос
• Расширительный бак
• Настенная установка
• Самодиагностика
• Защита от замерзания
• Термостат защиты от перегрева
• Электронная система управления
• Манометр
• Антиблокировка насоса
• Интуитивно понятное управление
• Функциональный ЖК дисплей
• Ионизационный контроль пламени
• F – закрытая камера сгорания, C – открытая
• Подогрев вторичного теплообменника
• Лаконичный дизайн

Модельный ряд высокопроизводительных и технологичных газовых котлов FORTUNA от известной компании Ferroli используется для подогрева воды, а также для осуществления отопления помещений. Представленная серия зависит от электроэнергии, но отличается экономичностью в работе. Различают два типа камер сгорания – открытые (модели C) и закрытые (модели F).

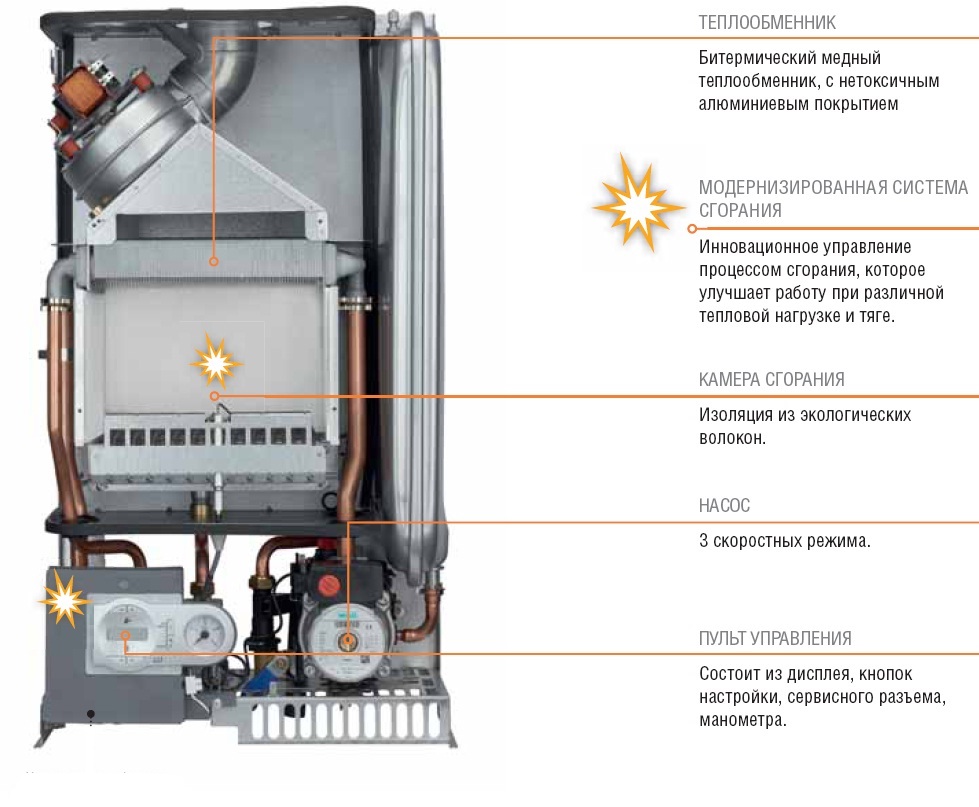

Особенности конструкции двухконтурного котла с двумя теплообменниками

• высокий КПД, компактные размеры и небольшой вес;
• медный первичный компактный теплообменник, покрытый антикоррозионным термостойким составом на основе алюминия, что значительно увеличивает срок службы;
• вторичный теплообменник из нержавеющей стали, обеспечивающий высокую скорость нагрева ГВС;
• камера сгорания выполнена из стали с антикоррозионным алюминиевым покрытием и изолирована внутри экологическим материалом;
• малошумная инжекторная горелка из нержавеющей стали AISI 304;
• электрический розжиг без запальника, система безопасности на базе ионизационного электрода;
• трехскоросной циркуляционный насос;
• система антиблокирования насоса контура отопления, каждые 24 часа бездействия котла на несколько секунд включает насос;
• обводной контур «by-pass» в контуре отопления, защищающий и котел и систему от гидроударов;
• ситема защиты от замерзания, которая не позволит замерзнуть воде в системе отопления, даже если котел отключен;
• возможность подключения дистанционного управления;
• возможность подключения датчика наружной температуры.

Гарантийный ремонт

Пока гарантийный срок ещё не истёк, владелец имеет право получить бесплатный ремонт и обслуживание. Отказано в ремонте может быть, если были нарушены следующие правила и условия:

• не была организована вентиляция;
• не сделано заземление;
• нарушены заводские пломбы;
• на корпусе есть повреждения, такие как вмятины и царапины;
• высокая влажность в помещении;
• в котельной очень пыльно;
• скачки напряжения в сети;
• магистральный газ низкого качества или с перепадами давления;
• печь подвергалась перегреву.

Во всех остальных случаях можно обращаться в сервисный отдел, ответственный за котлы Ферроли в вашем городе:

1. Москва – «Термо-Престиж».
2. Санкт-Петербург – «Энерго Гарант».
3. Екатеринбург (и 80 км. вокруг) – «Хэт Хаус».
4. Новосибирск – «ГУДТ ТеплоВодоМонтаж».

Основные коды ошибок котла «Ферролли» и способы их устранения

Система самодиагностики предопределяет возникшую проблему во всей системе и своевременно оповещает об этом пользователя. Тем самым производитель учел необходимую технику безопасности и удобство в использовании аппарата: практически при любой поломке можно совершить ремонт котла Ферролли своими руками, продлив срок действия техники.

Все коды ошибок производитель газового котла условно подразделил на два типа:

Литера «D» не относится к кодовому показателю какой-либо ошибки. Подобная комбинация лишь предупреждает о смене рабочих режимов, необходимых для нормализации системы отопления.

Все обозначения выдаются на цифровом дисплее или пульте дистанционного управления. Более старые модели оснащены специальными индикаторами, которые также оповещают о необходимой настройке устройства.

Коды газового котла Ферролли имеют инструкцию неисправности, помогающую самостоятельно совершить диагностику аппарата и его ремонт при необходимости.

Ошибка «f05»

Значение, когда нет розжига, отсутствует пламя. Нужно проверить исправность запорного крана, газового клапана, чистоту дымохода. Система самостоятельно в течение нескольких секунд пытается решить эту проблему, перезагружая работу котла. В некоторых случаях может потребоваться переустановка системы или её составляющих.

Показатель, сообщающий о пламени во время остановки работы котла. Возникает при поломке проводов, контактов, платы управления.

Также оповещает о возможных физических повреждениях электрода, горелки.

Датчик перегрева сообщает о высоких температурах, несовместимых с положенной работой котла. Проблему можно выявить по шумной работе насоса и его неравномерной подаче. Прочистите систему от возможных засоров, выпустите лишний воздух. Либо проведите диагностику циркуляционного насоса, температурного датчика.

Настенный котел Ferrolli C24 запускает датчик перегрева при максимальном нагреве в 105 градусов. Остальные модели при 90-95 градусах.

Показатель, аналогичный коду ошибки a04. Проверьте систему дымоотвода и устраните возможные причины неисправностей.

Долгое отсутствие подачи пламени в горелке. Причины и способы их устранения аналогичны при появлении кода f20.

Защитная блокировка системы от возможного перегрева. При неравномерной подаче пламени система автоматически стабилизирует температуру, в назначенный интервал 10-50 сек. При достижении отметки в 100 градусов, оборудование продолжает свою работу. В остальном проводится диагностика идентичная случаям при ошибке «03».

Низкое давление топлива, что приводит к неравномерной работе горелки. Оповещает пользователя о проблеме при тушении пламени в течение 10 минут не более 6 раз.

Неисправность датчика теплообмена отопительной воды (ОВ). Устранение неполадок аналогично ошибке f08.

Остановка оборудования при многократном выявлении ошибки f20. Означает поломку в системе контроля сгорания. Необходимо провести диагностику дымохода, стабилизатора напряжения, регулировки газового клапана.

Проблемы в дымоотводе. Описание причин и их устранения аналогичны ошибке 04.

Код оповещает пользователя о задержке при включении системы или переключении режимов. Не является сообщением о неисправностях составляющих.

Не относится к показателям поломок. Обозначает время ожидания и падение давления в период нагревательного цикла.

Не является ошибкой. Показатель ожидания очередной подачи пламени в течение 50 сек.

При появлении подобной комбинации на дисплее, система предупреждает о задержке в 5 минут при перезапуске котла или переключении режимов. Не является причиной какой-либо проблемы.

Резкий упадок напряжения в питающей сети до 180 В. При частом появлении кода необходимо установить повышающий трансформатор.

Повышенное давление при подаче воды. Причины неисправностей и способы их устранения:

В газовом котле Ферролли 24 квт, 2-х контурный, неисправность защиты датчика подачи отопительной воды возникает:

Не является кодом неисправностей. Предупреждает об автоматическом удалении воздуха в системе, путем выключения циркуляционного насоса. Процесс длится 3 минуты.

Параметр, обозначающий изменение показателя подающего давления. На Ferrolli Domiproject параметр изменяются с помощью кнопок «плюс» и «минус», с диапазоном значений 1-20.

Значение нормализации температуры в контуре отопления. Не является кодом ошибки.

Другие неисправности газовых котлов Ferrolli

Рассмотрим менее распространенные ошибки, возникающие при эксплуатации.

Дополнительные коды ошибок системы

• a09 – наличие дефекта в газовом контуре. Проверьте на чистоту и отсутствие поломок в проводах и соединительных контактах газового контура. Дополнительно вычислите сопротивление катушки модулирующего клапана, оптимальный показатель – 24 Ом, запорный клапан – 65 Ом. Если показатели противоположны данным значениям, то составляющие следует заменить;
• f11 – неисправность в терморезисторе подачи горячей воды. Необходимо проверить соединительные контакты и провода датчика с платой на отсутствие дефектов и замыкание;
• a48 – электрическая неисправность газового клапана. Главная причина в поломке платы или самого газового клапана. Необходимо совершить диагностику и последующую замену деталей;
• f50 – размыкание в цепи газового клапана, низкая сила тока на катушке модуляции. Исправление ошибки аналогично инструкции к коду a48;
• a41 – сообщает пользователю о неизменности температуры при теплообмене горячей воды. Проверить датчик температуры и его соединительные контакты с платой на исправность, путем их прозвона. В большинстве случаев требуется их замена.

Не запускается котел/не включается горелка

Большинство моделей не имеют определенную индикацию, которая касается подобных проблем. Сначала убедитесь в равномерной подаче электрического питания для котла. Проверьте автомат питания на дефекты, измерьте вольтметром место подключения оборудования и попробуйте подключить его снова. Если не включается горелка у котла Ферролли 32 или других моделях, дополнительно необходима диагностика электрода ионизации пламени.

При неисправностях котла Ферроли Domiproject f24, c24 – показатель появившейся проблемы.

Почему падает давление. Причины

Первостепенный источник проблемы – в протечке теплоносителя. Следует осмотреть всю систему водоснабжения на предмет течи. Устранив выявленные дефекты, запустите котел для дальнейшей работы.

⇐ Читаем подробно

При экстремальном падении давления не повышается температура отопления. Также причиной может являться обилие воздуха в системе. Необходимо развоздушить составляющие системы, перезапустить котел.

Любая ошибка проявляется сразу после выявления системой наличия поломок, браков, дефектов и пр. Практически каждую причину можно устранить своими руками, не прибегая к помощи мастеров или полного демонтажа всей системы

Важно всегда обращать внимание на оповещения системы и решать проблему сразу по мере её поступления, избегая развития необратимых последствий

Мне нравитсяНе нравится

Особенности

Модель «Ferroli Fortuna F24 » имеет следующие габаритные размеры — 440x742x235 мм (ШхВхГ), а вес составляет 35 кг. Монтаж производится на стену, это удобно и экономит место в помещении.

Основные параметры и принцип работы. Конвекционный тип устройства предполагает выработку тепла при сгорании газового топлива, при этом работает котел на природном газе (метан, расход 2,27 куб. м/час) и сжиженном (пропан-бутановая смесь, расход 2,05 кг/час).

Чтобы получить заявленную мощность 24 кВт, давление природного газа должно быть на уровне 10-25 мбар, а допустимое давление сжиженного — 37 мбар, снижение этих параметров даст уменьшение тепловой мощности. ЭкспертКотел.ру напоминает, что чаще всего в отечественных сетях давление 12-20 мбар. КПД установки, при таких значениях, заявлен на очень хорошем уровне и составляет 93,1%.

Нагрев воды, теплоносителя в трубах. Данный котел способен выдавать 13,7 л/мин горячей воды (t=30°C). Температура теплоносителя составляет 30-85°С, а в контуре горячего водоснабжения — 35-55°С.

Нагрев воды, теплоносителя в трубах. Данный котел способен выдавать 11,3 л/мин горячей воды (t=35°C). Температура теплоносителя составляет 30-85°С, а в контуре горячего водоснабжения — 35-55°С.

Первичный теплообменник. В случае «Ferroli Fortuna F24 » используется медь, ее плюсы — хорошая теплоотдача, компактность, небольшой вес, а главное, это устойчивость к коррозии.

Расширительный бак призван компенсировать расширение теплоносителя в трубах при нагреве и отдает его обратно в систему, при охлаждении. Тем самым поддерживается постоянное давление в контуре.

Циркуляционный насос предназначен для циркуляции теплоносителя (воды, антифриза) по контуру отопления, он является обязательной составляющей системы отопления закрытого типа, в нашем случае насос в комплекте.

Экономия топлива

Модуляция пламени горелки плавно изменяет интенсивность подачи топлива и, при необходимости, убавляет-прибавляет пламя, что уменьшает расход газа.

Автоподжиг (Электророзжиг) позволяет «Ferroli Fortuna F24 » производить запуск и гашение горелки по алгоритму, когда это необходимо, что экономит топливо.

• Расход газа
• Значение
• Природный
• Сжиженный

2,27 куб. м/час

2,05 кг/час

Управление и контроль

Газовый котел «Ferroli Fortuna F24 » управляется электронным образом, оснащен дисплеем и имеет порт для подключения дополнительных устройств (обычно это термостаты, программаторы, комнатные пульты и пр.). Плюсом электронной системы является то, что она не требует постоянного присутствия человека и позволяет значительно экономить топливо (как писали выше), минус — она сложнее механической и зависит от перепадов напряжения (может выйти из строя при скачках).

Термометр и манометр. Термометр необходим для контроля температуры теплоносителя в котле, а манометр показывает давление теплоносителя, это важный параметр, т.к. его превышение может привести к поломке отдельных частей или системы вцелом.

Системы защиты

Газ-контроль — полезная и нужная функция горелки автоматически прекращает подачу газа, если пламя по каким-либо причинам гаснет.

Воздухоотводчик. Важный элемент группы безопасности, при повышении давления в отопительной системе воздухоотводчик автоматически выводит из нее лишний воздух, обычно работает вместе с предохранительным клапаном.

Предохранительный клапан «Ferroli Fortuna F24 » стабилизирует давление воды в контуре, при достижении небезопасного предела.

Защита от блокировки насоса активируется при длительном простое котельной установки, в этом случае насос включается на некоторое время и сам отключается. Функция полезна летом, когда контур отопления не активирован.

Защита от замерзания теплоносителя самостоятельно включает ненадолго горелку, когда температура воды падает до критической отметки и есть риск размораживания отопления. ЭкспертКотел.ру напоминает, что для этого должен быть газ и электричество.

Защита от перегрева теплоносителя отключает горелку, если зафиксировано аномальное значение температуры воды.

Подключение

• Размер для подключения патрубка газа — 1/2″.
• Возможно подключение раздельного дымохода — 80х80 мм.
• Горячее водоснабжение — 1/2″.
• Для подключения контура отопления — 3/4″.
• Диаметр коаксиального дымохода — 60/100 мм.

Для электропитания необходима однофазная сеть (220 вольт) с чистой синусоидой и заземлением.

Устранение дефектов в работе

Обычно появление ошибки еще не означает поломку котла. Возможно ложное срабатывание датчика в ответ на скачок напряжения или по иным причинам.

Поэтому первой реакцией на появление ошибки бывает ее сброс и перезапуск котла. Если ошибка появляется вновь и вновь, необходимо принимать более действенные меры.

Рассмотрим способы устранения наиболее распространенных ошибок:

• F03. Перегрев котла. Температура ОВ поднялась до предельных 95°. После снижения температуры запуск котла произойдет самостоятельно. Если ошибка повторяется, надо перезагрузить тепловой предохранитель.
• F04. Выход из строя датчика ГВС. Проверить контакты, почистить их от окислов. В крайнем случае заменить датчик.
• F10-11. Отказ датчиков температуры ОВ подачи или обратки вызывает отключение котла из-за невозможности контролировать степень нагрева системы. Проверить состояние датчиков, почистить контакты, в случае повторения проблемы — заменить неисправный элемент.
• F20. Перегрев котла может случиться по разным причинам. Чаще всего виной становится слабая циркуляция из-за поломки крыльчатки насоса. Также нередко затрудняется нагрев воды из-за наслоений на стенках трубопроводов. Датчики не подтверждают достижение заданной температуры, а снаружи теплообменник уже слишком горячий. Решением вопроса станет промывка теплообменника.
• F28. Проверить наличие газа в магистрали. Зачистить электрод ионизации с помощью мелкой наждачной бумаги. Проверить состояние заземляющего контура котла. Если все эти меры не дают положительного результата, искать причину в электронной плате котла. Чаще всего приходится ее менять.
• F62. Неисправность газового клапана. Требуется обслуживание, очистка и смазка устройства. Возможны также проблемы с электронной платой управления.
• F75. Проблемы с датчиком давления. Проверить общее давление в системе. Обследовать состояние насоса. Спустить воздух в радиаторах при помощи крана Маевского.

Полный перечень проблем и способов их устранения приводить нецелесообразно, поскольку в самом наименовании ошибки чаще всего кроется подсказка, как ее исправить. Преобладающим видом решения проблемы является замена ненадежного элемента.

Ремонт газовых котлов Ferroli: как найти и исправить ошибку в работе агрегата по коду

Основой систем автономного обогрева чаще всего является надежный газовый агрегат от ответственного поставщика. Но даже у продукции фирм, высоко котирующихся по качеству производимого оборудования, случаются проблемы. Иногда приходится выполнять ремонт газовых котлов Ferroli, справиться с ним могут не только газовщики, но и сами хозяева.

Приборы этой марки не сильно отличаются друг от друга по принципу действия. Поэтому и возникающие проблемы у них типичны. Пути решения возникших неисправностей тоже хорошо исследованы.

Мы расскажем о том, как грамотно определить неисправность. Поможем разобраться в проблемах и правильно расшифровать код ошибки, высветившейся на электронном дисплее агрегата. Соблюдение наших рекомендаций обеспечит домашним мастерам положительный итог от вложенных усилий.

Самые распространенные ошибки

Газовый котел Ferroli, в зависимости от модели, одновременно может выдавать несколько ошибок, которые между собой взаимосвязаны. В таком случае нужно вызвать мастера и провести комплексную диагностику. Не всегда проблема решается перезагрузкой оборудования, может потребоваться замена отдельных деталей.

Проблема связана с невозможностью розжига.

Причин этому несколько:

Ошибка проявляется невозможностью полноценного розжига, либо котел самопроизвольно тухнет через 5-7 секунд. Самостоятельно можно только проверить наличие газа в системе, либо убедиться, что кран его подачи открыт. Дальнейшие действия выполняет только мастер, который осмотрит котел и сделает диагностику возможных неисправностей.

Ремонт будет направлен на:

Формируется ложный сигнал, который указывает на наличие пламени при выключенной горелке. Работа котла блокируется, повторный розжиг невозможен. Распространенная причина – неисправность платы центрального управления. Косвенными причинами являются разрыв контакта в проводе, который соединяет плату и электрод, а также неправильно установленный угол между горелкой и электродом.

Ошибка возникает при перегреве котла, когда вода в контуре превышает 90℃. Для модели Ferroli Domiproject C24 срабатывание температурного датчика происходит при температуре более 105℃.

Это возникает в таких случаях:

Самостоятельно можно сделать лишь 3 вещи: проверить исправность работы насоса, спустить воздух с батарей и зафиксировать напряжение в сети.

Дальнейшие работы выполняются мастером:

Первым делом котлу дают остыть, после чего приступают к осмотру.

Гребнев Вадим Савельевич

Монтажник отопительных систем

Если вы собираетесь спускать воздух из радиаторов, то нужно дождаться, пока вода в системе остынет. Иначе есть риск получения ожога при выполнении процедуры.

Код появляется, когда через некоторое время после розжига гаснет пламя.

Причинами могут быть:

Диагностику проводит мастер, который в первую очередь оценивает работоспособность форсунки и электрода, а также регулирует расстояние, если это нужно. Далее ревизии подвергается система дымоотведения, после чего оценивается работа центральной платы.

Ошибка связана с неисправностью системы контроля сгорания, при которой котел зажигается и гаснет большое количество раз за ограниченный промежуток времени.

Причинами являются:

После запуска котла вентилятор не включается автоматически, что может возникать по следующим причинам:

Для устранения проблемы следует снять вентилятор и проверить его на работоспособность.

Проблема возникает при различных неисправностях центральной платы, что может быть спровоцировано как перепадами напряжения в сети, так и перегоранием отдельных контактов. В большинстве случаев проблема решаема исключительно с помощью замены этой детали на новую.

Коды ошибок котлов Ферроли: диагностика, устранение неполадок

Результаты самодиагностики неисправностей котла выдаются в виде кода на трёх световых диодах.

При некоторых поломках котёл блокируется. Чтобы снять блокировку нужно нажать и удерживать кнопку Reset. Такие ошибки обозначают буквой «A», они требуют ремонта.

Котел газовый настенный Ferroli Divatop Micro F 37 – устройство

В других случаях котёл блокируется только на время, до тех пор, пока проблемный показатель не придёт в норму (например, при перегреве). Такие ошибки обозначаются буквой «F».

А01 – Горелка не разожглась

Индикатор: Быстро мигает красная лампочка.

Почему и что делать:

Одна из самых частых проблем, возникающих с котлами отопления – гашение пламени. Почему тухнет газовый котел? Обзор основных неисправностей и пути их устранения.

Знаете ли вы, что наличие термостата в электрическом котле отопления – хорошая опция, позволяющая экономить энергию? Об этом и других параметрах электрических котлов читайте тут.

Газовые котлы российского производства вполне могут поконкурировать с зарубежными производителями по некоторым параметрам. Например, их низкая стоимость при хороших показателях работы и надежности. Здесь https://microklimat. pro/otopitelnoe-oborudovanie/kotly/gazovye-rossijskogo-proizvodstva. html мы разберем основных производителей и укажем на сильные и слабые стороны отечественной продукции.

А02 – Ложное пламя

Индикатор: горит или мигает зелёная лампочка.

Горелка выключена, но автоматика обнаруживает ток ионизации и показывает ошибку. Если был запрос на розжиг – лампочка горит. Если запросов нет – мигает.

Панель управления котла Ферроли

Почему и что делать:

Индикатор: быстро мигает красная лампочка.

Почему и что делать:

F04 – Термостат дыма

Индикатор: быстро мигает зелёный. Цель датчика дымовых газов – отключать котёл при перегреве.

В этом случае котёл автоматически блокируется на 20 минут.

Просто наберитесь терпения и после разблокировки снова запустите котёл. Возможно, больше ничего не придётся делать.

В противном случае, нужно проверить дымоход:

Если дымоход в порядке, возможно, барахлит сам датчик или плата управления.

F11 – Некорректная работа датчика ГВС

Индикатор: быстро мигают зелёная и жёлтая лампочки.

Почему и что делать:

Это может быть короткое замыкание или порыв провода. Нужно проверить сопротивление датчика, правильность подключения проводов. Если не получается устранить проблему, датчик придётся менять.

F37 – Упало давление в отоплении

Индикатор: быстро мигает жёлтый.

Почему и что делать:

Скорее всего, в систему просто нужно долить воды до нужного уровня. Если проблема случилась из-за утечки воды, течь нужно найти и заделать.

F43 – Защита теплообменника

Индикатор: попеременно мигают красный и жёлтый.

Котёл не включится до тех пор, пока t датчика не опустится до 45 0C.

Теплообменник двухконтурного газового котла Ферроли до чистки

Почему и что делать:

Возможно, нарушена циркуляция воды из-за того, что засорился трубопровод (или оброс накипью). Мог попасть воздух в систему. Если этого всего нет, ищите поломку в самом датчике или циркуляционном насосе (см. ошибку А03).

F50 – Неисправна катушка модуляции газового клапана

Срабатывает, когда на катушке падает сила тока или цепь разомкнулась.

Катушку нужно прозвонить на замыкание между витков и обрыв. Нормальное сопротивление – 24 Ом.

После перезапуска котла проверьте работу. Если ошибка повторилась – проблема в плате управления.

А51 – Пламя гаснет из-за проблем с дымоудалением

При такой ошибке, после перезапуска котёл будет заблокирован в течение 5 минут (вентилятор будет продолжать работу).

Как видно, многие ошибки блокируют котёл и нужно просто подождать. Однако если вы выяснили, что проблема серьёзней, вызывайте специалистов. Коды ошибок газовых котлов приводятся в ознакомительных целях. Если Вы не являетесь специалистом в этой области, не пытайтесь устранять сложные поломки самостоятельно!

Возможно, вам будет интересно узнать подробнее о котлах Навьен. Котел Навьен: неисправности, которые могут произойти и коды ошибок, а также особенности конструкции.

О теплоаккумуляторах для котлов отопления читайте в этом блоке.

Что включает ремонт котлов Ariston

Ремонт котлов «Аристон» включает следующие виды работ:

• чистка/мойка теплообменника с помощью специальных средств;
• замена и чистка форсунок;
• восстановление или замена контролеров, датчиков, манометров, термостатов, термометров;
• установка и настройка блоков управления;
• проведение пусконаладочных операций;
• проверка функционирования теплоносителя, электрических соединений;
• настройка автоматика и систем сигнализации и пр.

Мы оперативно приедем на объект, осмотрим оборудование и выполним расчет сметы. Вышедшие из строя запчасти сотрудники заменят оригинальными деталями.

Устройство газовых котлов Rinnai

Типовое устройство двухконтурных приборов этой фирмы, при всей своей функциональности, достаточно простое. Если вы хоть немного разбираетесь в устройстве отопительных котлов, вам не составит труда найти тот или иной элемент для его диагностики.

Итак, от верхней части корпуса прибора отходят 2 ответвления. Одна труба выхлопная, а вторая является воздухозаборной. Оба элемента выходят к дымоходу коаксиального типа. Соответственно, через него и происходит как забор кислорода на горение, так и вывод продуктов горения.

Из нижней части также выходят 2 трубы — подача газа и воды.

В газовых котлах этой японской компании нет ничего лишнего. Простое, вместе с тем надежное устройство и высокое качество деталей, и наличие запчастей в магазинах, обеспечивают возможность легкого ремонта

В камере сгорания закрытого типа есть горелка трехступенчатого типа.

Над форсункой располагается основной теплообменник с пластинами из меди. Вторичный, состоящий из медных и нержавеющих пластин, находится ниже, он применяется для нагрева системы горячего водоснабжения, а к нему присоединяется трехходовой клапан.

Вверху расположен расширительный бак, а снизу циркуляционный насос, работающий обычно универсально для открытых и герметичных систем.

А теперь самое интересное. Это пульт дистанционного управления с дисплеем. Благодаря этому технологичному устройству осуществляется регулировка температурного режима как на отопление, так и на ГВС. А кроме того, на его высококонтрастный дисплей выводятся показатели самодиагностики.

Как происходит вывод ошибки?

Как уже было сказано, идентификация ошибки происходит с выводом на дисплей выносного пульта управления.

Первая и вторая цифра — это есть код ошибки. Например, 16. Третья цифра (стоит через пробел от первых двух) – мощность котла.

Обозначается цифрами от 2 до 6, и читается примерно так:

• 2 = 167;
• 3 = 207;
• 4 = 257;
• 5 = 307;
• 6 = 367.

А последняя, четвертая цифра, тип дымохода: 2 – ME, 3 – MF.

При возникновении на дисплее ошибки с характерным звуковым сигналом, необходимо незамедлительно приступить к устранению неисправностей. Категорически не рекомендуется многократно пытаться запускать котел снова, каким-бы не был цифровой индикатор. Одной перезагрузки обычно достаточно, чтобы исключить временный сбой модуля управления

В случае возникновения неисправности, пульт начинает сигнализировать (пищать) владельцу о затруднениях в системе и выводит код ошибки на экран.

Самые распространенные ошибки приборов серии RB RMF, мы сейчас с вами рассмотрим, а начнем с профилактики, чтобы вы пореже сталкивались с такими проблемами.

Устранение неполадок и профилактическая диагностика

Если у вас имеются какие-либо неисправности с отоплением и ГВС котлов Rinnai или вы желаете провести проверку работы этой системы, вам потребуется совершить несколько диганостических действий.

Вот краткий обзор общих работ по проведению этой процедуры:

Необходимо осмотреть газовый клапан — GSA VALVE и состояние его работоспособности

Обычно при таких неполадках высвечивается ошибка 11. Проведите проверку состояния открытия 1 и 2 электронных клапанов. Замерьте напряжение на пьезоисточнике (AC 220V)

Обратите внимание на подключение пропорционального клапана. При этом возникает ошибка 52

Еще один клапан, который следует осмотреть, относится к теплой воде. Кстати, ее минимальное рабочее количество равняется приблизительно 1.7 л/мин и этот параметр также рекомендуется проверять.

Диагностика системы работы газового котла, является прероготивой мастеров из обслуживающей организации. При подозрении на неисправность или при профилактике проводится полный осмотр и контроль работы каждого элемента

В ошибках 15 и 16 мы рассмотрим варианты неисправностей, относящихся к кипению и перегреву.

Чтобы диагностировать такие проблемы необходимо:

осмотреть на предмет работоспособности электронный клапан и на подачу воды

Рабочее напряжение их 220 Вольт, при остановке оно нулевое; обратить внимание на насос. Он может остановиться из-за загрязнения, также в случае с этим элементом можно рассматривать поломку реле и контактность проводов конденсатора; проверить теплообменник на засоры и промыть его при необходимости; при резком повышении температуры, обратить внимание на неисправность термистора

Следует отметить, что эти рекомендации не относятся к тем владельцам котлов, которые имеют весьма слабое представление об устройстве и принципах работы газоиспользующего оборудования.

А теперь разберем самые распространенные коды ошибок и варианты их устранения.

Заключение

Оборудования, способного работать вечно и не выходить из строя, не существует.

Наибольшую ценность представляют устройства, которые способны помочь владельцу или специалисту-ремонтнику в определении возникшей проблемы, продемонстрировать ему источник или причину той или иной неполадки.

Газовые котлы Ferroli обладают такой возможностью, прямо указывая на дефектную или сомнительную деталь с помощью кода ошибки на дисплее.

Это максимально упрощает поиск причин отказа того или иного узла, экономит время и позволяет точнее обнаруживать неполадки.

В некоторых ситуациях наличие системы самодиагностики буквально спасает жизнь владельцу и членам его семьи, отключая котел при возникновении серьезной опасности.

Защита обеспечивает увеличение срока службы котла, экономит средства на дорогостоящий ремонт и позволяет создать в доме комфортную и уютную обстановку.

Поломки случаются даже с самой дорогой и надёжной техникой. Если с газовым котлом что-то не так, нужно спокойно разобраться – что именно случилось.

Возможно, это не поломка, а небольшой сбой. Котёл Ферроли, неисправности высвечивает при помощи трёх светодиодов.

Разберёмся: что означают эти сигналы, что может быть причиной неисправностей газового котла Феролли и как проблема устраняется.
