Греющий кабель для водопровода: как подключить своими руками, в том числе саморегулирующийся, инструкция по монтажу с фото

Резистивный: плюсы и минусы

Резистивный кабель отличается более простой конструкцией и невысокой ценой. Бывает трёх видов:

• одножильный;
• двухжильный;
• зональный.

При монтаже требует внимательности и аккуратности, так как вывод из строя одного из участков требует замены всей цепи. Отличительная особенность резистивного кабеля в том, что он обеспечивает стабильный равномерный нагрев по всей протяжённости трассы.

Выпускается в виде бухт и секций с заданной длиной и мощностью провода. Если заводское изделие укоротить, можно увеличить сопротивление проводника, и тем самым, повысить температуру его нагрева. Это чревато оплавлением изоляции и выходом системы обогрева из строя.

Многие производители резистивных кабелей сопровождают свою продукцию подробной инструкцией по монтажу и комплектуют следующими материалами:

• диском с видеоматериалами;
• гофротрубой для установки термодатчика;
• монтажной лентой.

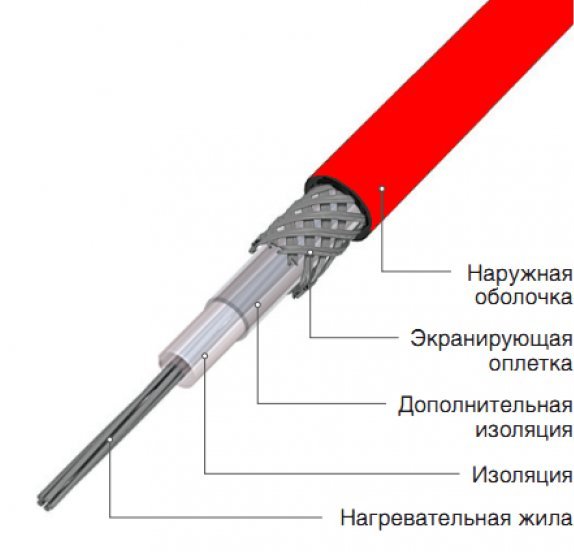

Одножильный

Этот проводник прост по своей конструкции Наиболее простой в конструкции проводник. Состоит из нескольких элементов:

• металлического провода (нагревательной жилы);
• изоляции из полимерных сплавов или окиси магния;
• медной оплётки, выступающей в качестве экрана;
• внешней изоляции.

Максимальная температура нагрева проводников этого вида — 60–65°С.

Двухжильный

Двухжильный кабель состоит из нескольких элементов Двухжильный отличается от одножильного количеством токопроводящих проводов и способом подключения. Является более мощным проводником, состоящим из нескольких элементов:

• двух нагревательных жил, каждая из которых находится во фторопластовой изоляции;
• одной дренажной жилы без изоляции (уложена поверх первых двух);
• экранирующей оболочки из фольги, охватывающей все три жилы;
• внешней термостойкой изоляции.

Одножильный и двухжильный резистивные кабели называют «последовательными», так как токопроводящие элементы в них расположены равномерно на всем протяжении провода. Наиболее надёжную продукцию предлагают следующие компании:

• норвежская NEXANS;
• финская ENSTO;
• DEVI (Дания);
• испанская CEILHIT;
• украинская «ЭКСОН»;
• российская «ССТ».

Зональный

Зоны составляют систему нагревательных элементов Зональный резистивный кабель иначе называют «параллельным». Он отличается от двух предыдущих видов проводников резистивного типа конструкционным решением.

1. Состоит из двух токопроводящих жил. Через определённое расстояние (100–150 см) в изоляции жил предусмотрены «контактные окна».
2. Поверх жил уложена спираль, изготовленная из сплава с высоким удельным сопротивлением.
3. Спираль в точках своего изгиба (контактных окнах) поочерёдно замыкается с каждой из двух жил. При этом образуются параллельно расположенные зоны нагрева, максимальная длина которых может оставлять 200 см.

Зоны образуют систему нагревательных элементов — резисторов и являются самостоятельными, независимыми от других, секциями системы обогрева.

Преимущества зонального кабеля:

• гарантирует стабильность мощности, независимо от температуры окружающей среды;
• позволяет проектировать системы любой длины без потери силы нагрева.

Проектирование системы обогрева трубопроводов

Определяющими параметрами для проектирования являются: необходимая температура жидкости, минимальная эксплуатационная температура, редельные температуры материалов трубопровода и теплоизоляции, длина трубопроводов, химическая агрессивность среды и т.п.
Сам процесс можно описать следующим алгоритмом:
1) Определение тепловых потерь трубопроводов. Необходимо определить минимально возможную температуру окружающей среды и теплофизические характеристики используемых материалов (теплоизоляции, стенок трубопровода, рабочей жидкости, если это не вода).
2) Подбирается необходимый тип кабеля исходя из максимальной рабочей температуры кабеля, агрессивности среды, наличия механических нагрузок. Используемый в агрессивных средах кабель должен иметь химически стойкую внешнюю изоляцию.
3) В соответствии с п. 1 определяется мощность, требуемая для обогрева погонного метра трубы, после чего по каталогу (с учетом п. 2) выбирается кабель с необходимой погонной мощностью.
4) Рассчитывается необходимая длина кабеля, мощность автоматов защиты и выполняется эскизный проект прокладки кабеля с учетом конструктивных особенностей конкретного трубопровода (Рис. 4 и Рис. 5).

Виды кабельного нагревателя

Греющий кабель бывает двух видов:

Резистивный. Обладает низкой стоимостью. Достаточно прост в монтаже. Обычно применяется в быту для обогрева труб диаметром до 40 мм и для оснащения системы тёплого пола. Принцип работы этого элемента заключается в укладке специальных датчиков и провода по всей длине трубопровода. Датчики реагируют на любые изменения температуры и периодически подключают и отключают систему обогрева.

Укладывать провод можно спиральным и ленточным способом. При помощи алюминиевой ленты он крепится к трубам. Во время монтажа ни в коем случае нельзя допускать его чрезмерного натяжения. Для равномерного распределения тепла можно обмотать провода и трубы алюминиевой фольгой. Также нужна надёжная система теплоизоляции. Для теплоизоляции подойдёт минеральная вата.

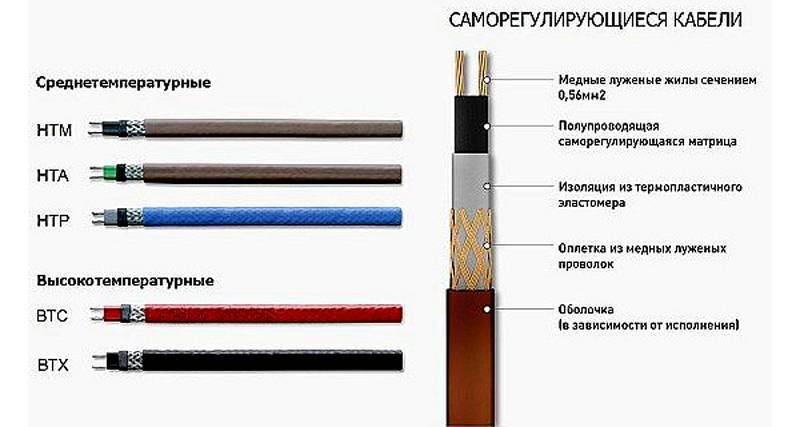

Саморегулирующийся. Используется для обогрева труб диаметром больше 40 мм, ёмкостей, кровли, электрощитов, водостоков и прочего. Этот греющий провод представляет собой 2 изолированных проводника находящихся в полимере, который, под воздействием перепада температуры, изменяет сопротивление. Это значит что при снижении температуры воздуха сопротивление полимера снижается и сила тока увеличивается, что приводит к увеличению производимого тепла. При этом не нужны никакие регуляторы температуры и электронные датчики.

Если температура воздуха поднимается, то этот процесс идёт в обратном направлении. Саморегулирующийся греющий кабель имеет длительный срок службы. Экономичность и безопасность кабеля обеспечивается надёжной изоляцией.

Преимущества саморегулирующихся кабелей

• У саморегулирующегося кабеля более высокая устойчивость к скачкам напряжения. В случае если напряжение повышено длительное, время кабель не сгорит.
• Саморегулирующийся кабель можно резать на куски нужного размера. А вот у резистивных фиксированная длина.

Как устроен резистивный греющий кабель, принцип работы, подключение

Области использования нагревающих кабелей в современных условиях жизни весьма обширны.

Они используются для обогрева трубок дренажной системы кондиционеров, для обеспечения достаточного температурного режима в резервуарах и протяженных трубопроводах газо-, нефте- и химической промышленности.

Другими словами при помощи греющего кабеля можно обогреть любой объект.

Существует всего две разновидности кабелей нагрева:

Резистивный греющий кабель отличается от других устройств простотой монтажа и небольшими габаритами. Он представляет собой более простой и дешевый, но в то же время более энергозатратный вариант. Роль греющего элемента в устройстве играет проводник, с достаточно высоким сопротивлением.

Советы и рекомендации

При прокладке будьте внимательны. Это даст возможность избежать появления некоторых проблем.

Нельзя скручивать провода между собой. Произойдет короткое замыкание.

Полимер черного цвета, окружающий токонесущие жилы обязательно нужно заизолировать. Он проводит ток, поэтому считается проводником и требует соответствующего отношения.

Электрические соединения всей системы обязательно должны иметь хорошую изоляцию, чтобы предотвратить искрение, а также исключить возникновения пожара.

Любое электрическое соединение для греющего кабеля должно быть надежно защищено от попадания влаги.

Запрещается пользоваться им, если температура его нагрева достигает максимального значения. Это приводит к уменьшению срока его эксплуатации.

В случае повреждения шнура необходимо заменить его новым. Даже прекращение работы любого элемента, сделает всю систему не активной.

Для взрывоопасной среды, необходимо устанавливать только специализированный кабель, имеющий специальные комплектующие. К подобным условиям относятся некоторые отрасли промышленности:

• Химическая.
• Нефтехимическая.
• Угольная.

Для них устанавливаются специальные кабеля, разрешенные для использования в данной области.

Если установить несоответствующее оборудование, возможен взрыв или сильный пожар.

vseprotruby.ru

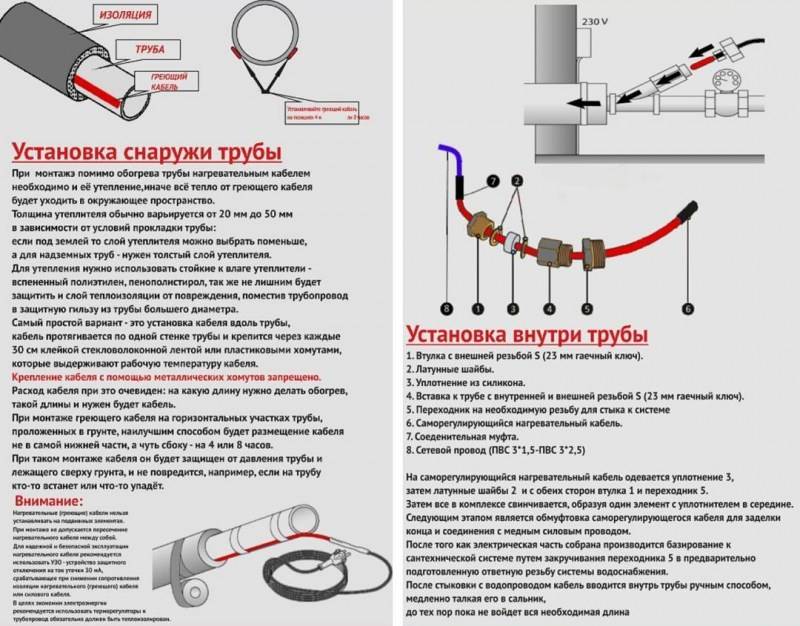

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

• Саморегулирующий греющий кабель подходящей длины;
• Острый нож для снятия изоляции;
• Термоусадочная пленка для изоляции проводников;
• Резиновый сальник;
• Тройник для установки саморегулирующего кабеля внутрь трубы;
• Фен для усадки пленки;
• Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей. Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части. Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы

Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

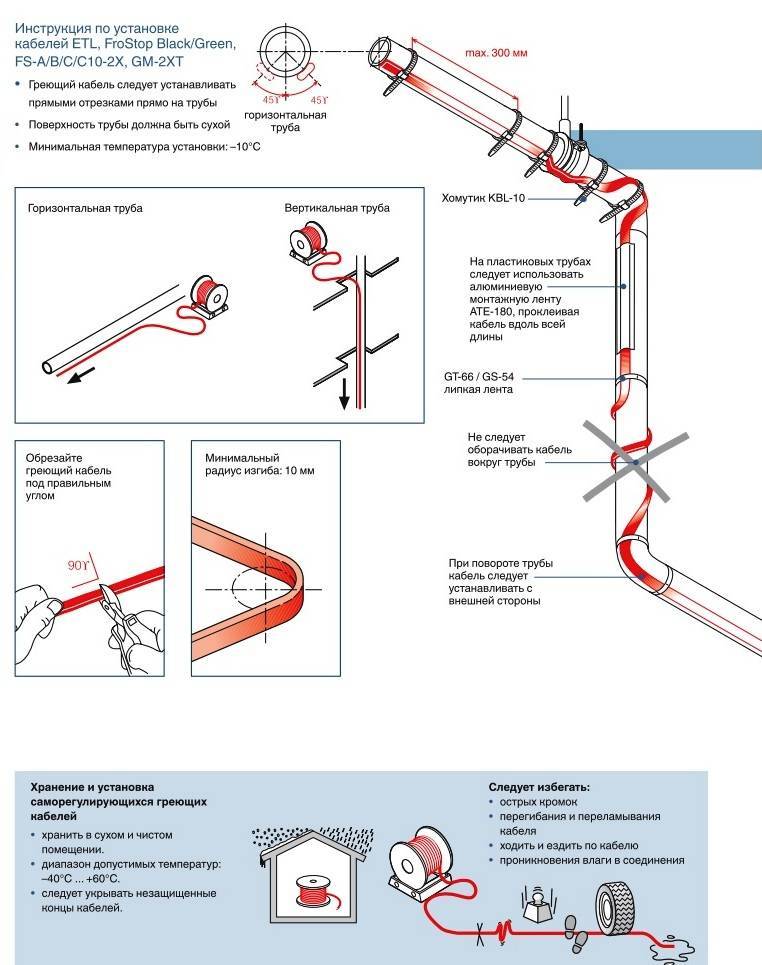

Открытая наружная укладка

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении – сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Советы и рекомендации

Будьте осторожны при установке. Это позволит избежать определенных проблем.

Не скручивайте провода вместе. Это приведет к короткому замыканию.

Черный полимер, окружающий токоведущие проводники, должен быть изолирован.

Электрическое соединение всей системы должно быть хорошо изолировано, чтобы избежать искр и возможных пожаров.

Каждое электрическое соединение греющего кабеля должно быть надежно защищено от влаги.

Когда труба надежно закреплена внутри или снаружи, важно позаботиться об изоляции конца трубы. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защищает провода от влаги, что снижает риск короткого замыкания.

— При одновременном использовании двух способов прокладки кабеля внутри и снаружи трубы скорость нагрева воды может быть увеличена во много раз, но это влечет за собой дополнительные затраты на установку.

— Обогрев водопроводных труб саморегулирующимся греющим кабелем позволит игнорировать теплые участки и направлять ток на холодные. Он одобрен для резки, поэтому не возникнет проблем с его установкой даже в труднодоступных местах. Длина кабеля не влияет на мощность нагрева.

— Резистивный провод стоит в два раза дешевле, но срок ее службы гораздо меньше. Если был проложен обычный двухжильный кабель, его придется заменить через 5-6 лет.

— Оплетка на кабеле используется для его заземления. Вы можете пропустить эту часть работы, но лучше ознакомиться с методами заземления.

Советы

При подключении провода к сети надо придерживаться советов экспертов.

• выбор качественного изделия;
• подготовка трубки;
• использование пассатижей;
• применение качественной защитной оболочки.

С целью изоляции проводов применяется метод скручивания. Для токопроводящих жил можно использовать небольшие соединительные гильзы. Максимальный диаметр их составляет 2.5 мм. Силовой кабель обязан выдерживать большую нагрузку, лучше брать элементы с запасом.

При монтаже важно позаботиться о зачистке концов, использовать термоусаживаемые трубки. Перед первым включением проводника в сеть надо проверить качество соединения

Отдельно оценивается сопротивление, изоляция и заземления.

Выше рассмотрены особенности греющего кабеля. Его можно изготовить своими руками, главное, придерживаться инструкции. Есть правила по монтажу, подключению к сети.

Монтаж стержневого пола

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Как установить и подключить резистивный провод своими руками

Для монтажа чаще выбирают линейный способ, при котором провод размещается и фиксируется снаружи трубы. Если она пластиковая, то материал низкой теплопроводности — получить хороший обогрев возможно, соблюдая в точности технологию. Высокая теплоотдача получается с использованием специальных труб с заглубленным каналом под обогревательный провод.

Линейное крепление нагревательного элемента осуществляется в такой последовательности:

1. Снизу по всей длине полимерного трубопровода наклеивают алюминиевую фольгу полосой — это повышает теплоотдачу. С металлическими трубами проделывать подобное нет необходимости. Их очищают от ржавчины и всего, способного повредить изоляцию.
2. Протягивают провод. Через каждых 30 см его приматывают клейкой лентой. Если мощности одного провода недостаточно, прокладывают 2 или больше параллельно, но с промежутком между ними.
3. Сверху вдоль трубопровода наклеивается алюминиевая лента. Стараются обеспечить плотный контакт кабеля и трубы. Провода термодатчика и он сам прикрепляются отдельно поперечными лентами.
4. Дополнительно электрокабель фиксируют пластиковыми хомутами, если не предусмотрена плотная наружная теплоизоляция. Они в случае отслаивания алюминиевой фольги будут удерживать провода.
5. По завершении монтажа устанавливают теплоизолятор, стягивают хомутами.

Второй способ установки греющего кабеля для водопровода — спиральный. Его применение увеличивает нагрев на всем протяжении или в особо опасных местах ввода в дом, расположения кранов. Провод укладывают аккуратно, без резкого изгибания.

Спиральный способ установки греющего кабеля.

Работа выполняется в таком порядке:

• пластиковую трубу обматывают по всей длине металлизированным скотчем;
• спиралью наматывают электрокабель;
• закрепляют клейкой лентой на всем протяжении;
• хомутами фиксируют термодатчик и его провода;
• устанавливают утеплитель, закрепляют стяжками.

Спиральную намотку электрокабеля удобнее сначала сделать свободной, с провисанием, затем постепенно виток за витком подтягивать, добиваясь плотного контакта с трубой. Одновременно проводят фиксацию провода. Расстояние между витками — 4-5 см. На входе коммуникаций в дом, в местах установки запорной арматуры наматывают более плотно.

Существует тонкость в установке термодатчика — его изолируют от электрокабеля, а от трубы не нужно. Терморегулятор монтируют в помещении рядом с электрощитом или в нем, если прибор со специальным креплением. Подключают к сети через автомат мощностью 6 А. Желательно установить УЗО ближайшего большего номинала с током утечки 30 мА. Кабель и датчик подключают согласно схеме на терморегуляторе.

Простая схема подключения обогрева кровли

Самая простая схема состоит из одиночного терморегулятора на одну зону.

Ее используют при обогреве малых площадей.

Грубо говоря, подключили один термодатчик и выкрутили ручку регулятора (РТ 330 или другого) на нужную температуру, например, ноль градусов цельсия.

Получается, что при возникновении этой температуры, система антиобледенения будет самостоятельно запускаться и топить лед.

Схема простая, но имеет свои недостатки. Данная система не будет понимать, идет за окном снег или нет.

А значит очень часто будет бесполезно греть вашу крышу, сжигая лишние киловатты в никуда. Такой способ хоть и дешевый, но не очень экономный.

Поэтому давайте рассмотрим более рациональный вариант, с применением полноценной программируемой метеостанции и комбинацией всех датчиков.

Монтаж муфты

Какие материалы вам понадобятся?

саморегулирующийся экранированный кабель

вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).

Ошибка №1

При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

инструмент для зачистки проводов

кримпер для обжима гильз

муфтовый набор

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него

Ошибка №2

Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.

Тонкостенки очень легко повреждаются от внешних воздействий.

строительный фен

канцелярский нож

Обогревать крышу или водосток?

Как подобрать материалы и все правильно смонтировать, не переплачивая за лишнее? Здесь все будет зависеть от теплоизоляции вашей крыши.

Если с ней все хорошо, теплый воздух изнутри дома просто не сможет пробраться наружу, крыша не будет нагреваться, а значит сосулькам просто не из чего будет образовываться.

В этом случае наледь возникнет только при наружных температурах не ниже -5С.

Ошибка №1
В данной ситуации не нужно обогревать саму крышу, а достаточно обойтись обогревом только водосточной системы.

Теплоизоляция и энергоэффективность, что называется рулят.

А вот при некачественной теплоизоляции крыши, снег начинает таять даже при относительно низких температурах воздуха (-10С).

В такой ситуации вода будет стекать к нижнему краю и водостокам.

Там же и будет замерзать, превращаясь в куски льда. Здесь уже потребуется проложить кабель для комплексного обогрева:

самой кровли

желобов

водостоков

Выводы и полезное видео по теме

Пошаговый процесс разделки кабеля, заделки свободного конца и присоединение питающего провода в следующем ролике:

Подключение греющей системы к силовому проводу и дополнительное наружное утепление трубы:

Особенности монтажа греющей системы внутрь трубы в следующем видео:

Правильно подключенный кабель обеспечит комфортное использование коммуникаций в загородном доме или на даче даже в морозные зимние дни.

При наличии инструкции, небольшого опыта проведения электромонтажных работ и комплектующих подключить греющую кабельную систему можно собственноручно. Особенно, если купить готовый комплект, в котором выполнена герметичная концевая заделка и подключен силовой провод с вилкой.

Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи. Делитесь полезными сведениями, которые могут пригодиться посетителям сайта. Расскажите о собственном опыте в подключении греющего кабеля.

Есть ряд тонкостей, как подключить греющий кабель, которые нужно учесть, чтобы нагревательный элемент функционировал на протяжении длительного времени. Монтаж такой системы можно провести самостоятельно по инструкции. Давайте рассмотрим основные схемы подключения подогревающих проводов.
