Пирог тёплого пола и его строение на разные типы оснований

Общие принципы укладки пирога под водяной тип пола

Монтаж пирога включает основные слои, которые несут на себе определенные функции и требуют соблюдения некоторых правил:

1.Под подготовкой основания либо выравнивания поверхности подразумевают очистка от мусора, также на данном этапе оценивают состояние поверхности. Под монтаж водяного типа пола можно допустить неровность поверхности до 0.5 сантиметра. Выровнять основание можно с помощью заливки цементной стяжки тонким слоем.

2.Укладка гидроизоляции требуется для защиты от влаги. Принято проводить гидроизоляцию полиэтиленовой пленкой, которая имеет толщину не менее 100 мкм. Материал следует укладывать в несколько слоев, накидывая на стенки столько сантиметров, какой высоты будет стяжка пола из бетона. Материал укладывают внахлёст до 10 сантиметров и скрепляются между собой с помощью строительного скотча.

3.Демперную ленту по периметру помещения проклеивают для обеспечения компенсации деформации бетона во время нагревания, иначе на стяжке образуются трещины. Положение ленты должно отличаться от высоты стяжки на пару сантиметров. Лента может иметь самоклеящийся слой, либо крепиться с помощью метизов.

4.Слой теплоизоляции укладывают, чтобы не допустить утечку тепла. Материалом для утеплителя может служить ППС либо подложка из пробки, их плотность должны быть более 35 килограмм на метр кубический. ППС, оснащенный бобышками, считается выгодным вариантом подложки, между элементами утеплителя легко уложить контуры для нагревания. Утеплитель под теплые водяные полы должен иметь толщину от 50 миллиметров. Не рекомендуют применять базальтовую вату, как утеплитель, потому что ее структура гигроскопична.

Труба может иметь максимальную длину в 90 сантиметров. Если укладывают контуры на поверхность с большой площадью, то монтируют дополнительные контуры.

После монтажа труб для нагревания система должна пройти испытание на отсутствие утечек и исправность работы.

Стяжка пола из бетона должна быть равна от трех до семи сантиметров. Стяжка требует просушки перед началом отделочных мероприятий. Вместо стяжки можно уложить тонкую фанеру либо вспененный полиэтилен.

В качестве чистового покрытия применяют плитку, линолеум либо ламинат.

Любой владелец частного дома сталкивался с проблемой отопления. Особенно важным элементом отопления являются полы. Правильные полы не пропускают в дом сырость и подолгу удерживают в нем тепло. В последнее время стремительно набирают популярность полы по грунту.

Они эффективны, поскольку являются практичными, надежными и относительно недорогими. Если при сооружении не планируется подвальное помещение, то теплые полы по грунту в частном доме – один из лучших вариантов теплоизоляции.

Такая конструкция сооружается прямо на земле с учётом всех её неровностей и поможет предотвратить попадание холода с её поверхности. Такой вариант далеко не самый простой, зато его можно воплотить в жизнь самостоятельно, не нанимая рабочих или технику.

Теплоизоляция

На гидроизоляцию укладывается утеплитель. Распространённые варианты теплоизоляции – это экструдированный полистирол (ЭППС); пенопласт (ППС); минеральная вата; керамзит. Каждый из этих материалов имеет свои особенности, которые нужно брать в расчёт при монтаже пола по грунту.

При укладке ППС стоит учитывать – битумные материалы его разрушают и это требует дополнительной изоляции, в качестве которой применяется полиэтиленовая плёнка. Минеральная вата впитывает влагу и при бетонировании нужно оградить этот материал от контакта с раствором. Керамзит имеет более низкие по сравнению с другими материалами теплоизоляционные свойства. Швы ЭППС и ППС нужно пенить или заклеивать скотчем, чтобы исключить мостики холода.

Что еще потребуется учесть в процессе проектирования теплого пола

В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.

Коллекторная группа

На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.

Пирог пола с трубами в стяжке

В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.

Антифриз в качестве теплоносителя

Также потребуется учесть следующие нюансы:

На одно помещение укладывается один контур. Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе. Количество контуров, подключаемых к одному коллектору, зависит от их длины

Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель. При наличии нескольких коллекторов, для каждого устанавливают собственный насос

При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура. Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним

Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см

Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним. Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см

Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание. При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров. Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.

Подключение труб к коллектору

Выбор тепло- и гидроизоляции

В качестве теплоизоляции можно выбрать несколько материалов. Наиболее экологичный – это керамзит. Он недорогой, негорючий, не гниет, на нем не образуется плесень. Но его теплоизоляционные качества оставляют желать лучшего.

На фото утеплитель керамзит

Еще один экологически чистый материал – это опилки. На пилорамах их можно добыть практически бесплатно. Они обладают низкой теплопроводностью, подходят для утепления чердачного перекрытия. К недостаткам можно отнести их способность со временем уменьшаться в объеме, подверженность воздействию влаги и, как следствие, образованию грибка. Снизить эти риски можно с помощью добавок – глины, цемента, извести или борной кислоты, как антисептика.

Опилки как утеплитель

Минвата (или стекловата) — также бюджетный вариант. Она не горит, хорошо держит тепло и обладает высокими звукоизолирующими свойствами. Но ее укладка требует соблюдения определенной технологии, к тому же, она может вызывать аллергию и раздражение кожи.

Внешний вид минваты

Маты минваты

Пенопласт – один из самых удобных во всех отношениях вариантов. Он дешевый, имеет хорошие теплоизоляционные качества, прост в укладке. По нему можно делать плотную армированную стяжку. Из той же серии – экструдированный пенополистирол, он более устойчив к влаге.

Пенопласт для утепления

Экструдированный пенополистирол

Гидроизоляция

Это не менее важный компонент пирога пола. Самый простой вариант – это полиэтиленовая пленка.

Полиэтиленовая пленка

Второй вариант – это оклеечные рулонные материалы, состоящие из непромокаемого материла с нанесенным на него битумно-полимерным составом. Его применение оправданно там, где подземные воды подходят близко к поверхности. Чаще всего для этой цели используют рубероид.

Рулонная гидроизоляция

Наиболее технологичный и самый дорогой вариант – это мембранное покрытие. Оно представляет собой самоклеющуюся пленку, состоящую из трех слоев – жесткой пластиковой пленки, битумно-полимерного и антиадгезионного слоя. Ее удобно применять для создания гидроизоляции в помещениях со сложной конфигурацией.

Профилированная мембранная гидроизоляция

Пирог пола на бетонном основании

Бетонное основание может укладываться на грунт. Для обустройства такого пола практически нет противопоказания — не имеет значения ни сейсмичность местности, ни высота грунтовых вод, ни уровень промерзания.

Слои пирога выстраиваются в следующем порядке.

Уровень бетонного основания, разметка

Шаг 1. Очистка площадки от плодородного слоя земли, выравнивание и утрамбовка грунта.

На фото трамбовка грунта

Шаг 2. Подсыпка – песок и щебень. Сначала высыпается песок слоем 8 см, можно использовать любой. Слой также трамбуется. Щебень должен быть фракции не меньше 30- 50 мм, высота подсыпки 7-10 см. Слой щебня обязательно выравнивается. Его можно не трамбовать.

Совет по улучшению гидроизоляционных характеристик бетонного пола

Шаг 3. Поверх подсыпанных слоев делается черновая стяжка из бетона. Высота слоя раствора 5-7 см. Можно сделать армированную стяжку. Для этого перед заливкой на щебень укладывается армирующая сетка.

Схема устройства бетонного пола по грунту. Поверх гравийно-песчаной смеси заливается бетонное основание

Заливка бетонного пола по грунту

Шаг 4. На стяжку укладывают гидроизоляцию. Для этого используют рубероид или пленку. Полосы укладывают внахлест и фиксируют строительным скотчем. Материал гидроизоляции должен заходить на стены на 20-25 см.

Шаг 5. Укладка плит или полос теплоизоляции производится встык, они должны быть плотно прижаты друг к другу.

На фото укладка утеплителя поверх изоляционной пленки

Рекомендация по утеплению бетонного пола

Шаг 6. Поверх утепляющего слоя опять расстилается пленка. Двойная защита теплоизоляционного слоя от проникновения влаги снизу и сверху предотвратит его преждевременную порчу.

Настилайте пленку с нахлестом до 15 см и проклеивайте стыки скотчем

Шаг 7. Следующий слой — армированная чистовая стяжка. Для окончательного и идеального выравнивания пола выставляются маячки. Раствор для стяжки делают из мелкого — 5-10 мм – щебня и речного песка. Армируют проволочной сеткой с прутьями 3-4 мм, толщина слоя – 7-10 см.

Армированная стяжка

Видео — Стяжка по пеноплэксу

Шаг 8. На чистовую стяжку укладывают чистовой пол из досок.

Конструкция деревянного пола при укладке на бетонное основание

Шаг 9. Напольное покрытие может быть любым.

На такой пирог пола можно без опаски ставить внутренние стены в доме. Именно поэтому армирование нужно выполнять сеткой, а не отдельной арматурой.

Особенности устройства бетонного пола

Приступать к изготовлению пирога пола нужно не раньше, чем будут выстроены стены дома. Бетонную стяжку нужно заливать за один раз, иначе пол получится плохого качества. В течение недели после заливки его нужно постоянно проливать водой во избежание образования микротрещин. Полноценная эксплуатация возможна не ранее, чем через две недели после заливки.

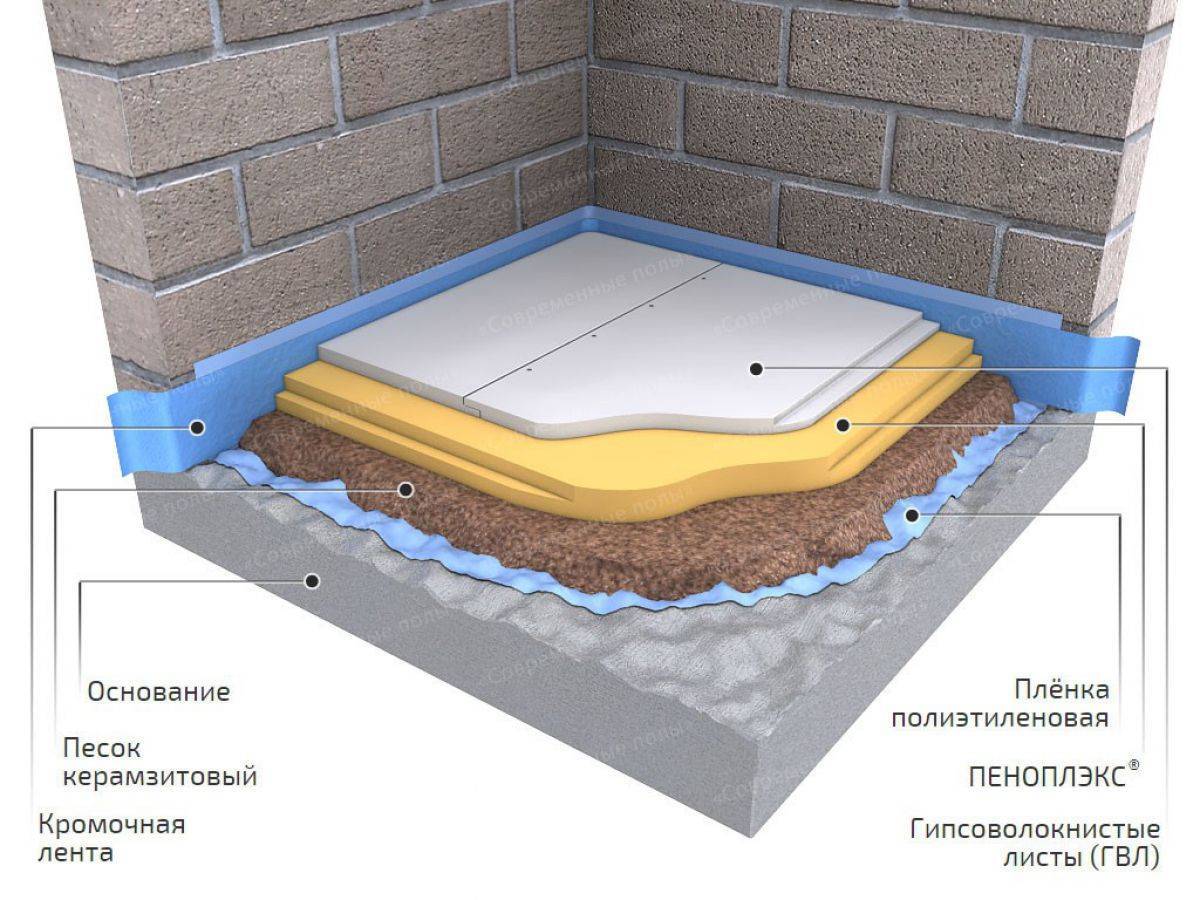

Сухая стяжка

Технология изготовления сухой стяжки проще. Этот метод даёт возможность получить результат быстрее, чем при заливке мокрых смесей. В качестве подложки под чистовой уровень используют керамзит.

Засыпка из керамзита Источник a.d-cd.net

Устройство пола по грунту начинается с засыпки песчаной подушки и заливки черновой стяжки. После того, как бетонный слой застынет и приобретёт необходимую прочность, приступают к следующим этапам работ:

1. Гидроизоляционную плёнку укладывают стандартным методом. Полосы материи укладывают рядами внахлёст. Одно полотно заходит на другое на 10-13 см. Боковые срезы плёнки закрывают клеящим строительным скотчем. Края полотен по всему периметру поднимают на стену. Высота подъёма соответствует толщине сухой стяжки.
2. Чтобы создать ровную горизонтальную плоскость пола, используют штукатурные профили. Маяки устанавливают по периметру помещения. Их высоту определяют с помощью строительного уровня.
3. Создают подушку из керамзита. Сыпучий материал утрамбовывают, выравнивают по маякам.
4. Слой керамзита накрывают доступным строительным материалом (шпунтованным гипсокартоном, фанерой).
5. Плиты накрывают чистовым отделочным материалом.

Монтаж на бетонную плиту

Исходно нужно подготовить и выровнять поверхность основания. Вымести грязь, оценить состояние бетонной плиты. При монтаже теплых полов допустимый перепад высот – полсантиметра (процесс монтажа теплого водяного пола своими руками).

Если больше, основание надо выравнивать. Это можно сделать либо с помощью черновой стяжки (пескобетон, бетон М300), либо рассыпать по поверхности песок и разровнять.

Далее следует настелить гидроизоляцию. Подойдет полиэтиленовая пленка. Пленкой нужно перекрыть всю поверхность пола и завести ее на стены на высоту будущей стяжки. Соседние полосы кладут с нахлестом около десяти сантиметров, проклеивают стыки монтажным скотчем.

Укрепить вдоль стен на стыке с полом демпферную ленту. Она необходима для компенсации температурного расширения бетона, иначе при нагреве стяжка потрескается.

Ленту кладут так, чтобы в итоге она оказалась на пару сантиметров выше поверхности стяжки. Крепить можно метизами или сажать на самоклеящийся слой.

Если площадь комнаты очень большая и хотя бы одна стена длиннее 8 метров, посередине перпендикулярно длинной стене устраивают дополнительный компенсационный шов.

В этом случае схема укладки труб обязана включать не менее двух контуров: их кладут по обе стороны демпфера без пересечения ленты.

Уложить теплоизоляцию. Для создания этого слоя можно использовать ППС, пробковую подложку, ЭППЛ. Для водяных полов нежелательно выбирать базальтовую вату ввиду ее гигроскопичности.

Если вы все-таки выбрали ее – поверх утеплителя нужно уложить пароизоляционный слой. Удобный вариант теплоизоляции – профильные маты из ППС: между гребнями волн или бобышками уже есть готовые каналы для укладки трубы.

Некоторые модели матов (о матах для теплого водяного пола) допускают укладку труб без дополнительного крепления.

При использовании обычного ППС толщина слоя рассчитывается в зависимости от особенностей основания/перекрытия:

• над теплым подвалом (не менее 18°С) или на втором этаже – 3 сантиметра;
• то же, при температуре внизу 10-17° – 5 сантиметров;
• 0-10° – 7 см;
• над холодным подвалом – 10;
• по грунту на цокольном этаже – от 6 до 12, в зависимости от заглубления.

Уложить алюминиевую фольгу отражающей поверхностью вверх. Если для теплоизоляции используется пенофол или маты с отражающим покрытием, дополнительный экран не требуется.

Иногда вместо фольги устанавливают отражающие металлические пластины, по форме повторяющие углубления каналов.

Этот способ применяют, когда в качестве основы для укладки труб используются листы ДСП с фрезерованными каналами (т.н. настильный метод), когда укладка пола производится по деревянным лагам и в других случаях, если фольгированный слой отсутствует, и уложить его не представляется возможным.

Пластины распределяют равномерно по всей поверхности основания.

Далее, если поверхность ровная, поверх отражающей пленки укладывают арматурную сетку, к которой пластиковыми хомутами крепят трубы. Трубы кладут по одной из существующих схем – змейка, улитка, комбинированный вариант.

После этого производят опрессовку системы и кладут стяжку либо лист фанеры, который будет основанием для плиточного покрытия или линолеума.

Под ламинат (как сделать водяной теплый пол под ламинат) при использовании в качестве утеплителя профильных матов сплошное основание не нужно, доски можно стелить поверх труб.

Для чего нужна послойная укладка напольного покрытия?

Видимая часть пола, по которой мы ходим, является лишь «верхушкой айсберга», внизу которой находятся еще несколько десятков сантиметров слоев из других материалов. Все это делается для того, чтобы правильно сделать основание в деревянном доме и обеспечить вашему жилищу комфортный микроклимат. Важными для любого пола параметрами являются:

ровность — если основание пола будет неровным, напольное покрытие будет изнашиваться неравномерно на разных участках;высокая звукоизоляция — помещение тем уютнее, чем меньшее количество посторонних звуков в нем слышно;износостойкость, влияющая на срок службы покрытия;способность сохранять тепло.

2

Достоинства и недостатки

Пирог по грунту имеет ряд преимуществ, к основным из которых можно отнести:

1. Надежная защита жилого строения от холода, идущего от земли. Следует заметить, что для этого необходимо качественное обустройство данной структуры, предусматривающее строгое соблюдение всех правил.2. При грамотном подходе к выбору изоляционных материалов можно значительно снизить материальные расходы благодаря бюджетным вариантам. Это, однако, практически не отразится на качестве конструкции.3. Проведение такого рода работ не требует осуществления сложных технических расчетов.4. Площадка, оборудованная по грунту, предоставляет возможность без труда устроить систему «теплый пол».5. Пирог по грунту отличается высокой степенью звукоизоляции.

Помимо многочисленных достоинств, структура имеет несколько недостатков:

1. Невозможность сооружения конструкции при слишком близком залегании грунтовых вод и чересчур зыбкой почве.2. Возникшая необходимость в демонтаже будет сопровождаться значительными физическими и материальными затратами.3. Особенность подобного пирога не допускает размещения тех или иных коммуникаций в толще грунта.

Полы по грунту чаще всего обустраивают в помещениях, предназначенных для использования в хозяйственных целях: сараях, деревянных банях или в гаражах. Для строений со столбчатым фундаментом или выполненным на сваях, эта идея не подходит.

Общая информация

Теплый пол (тем более что технология укладки теплого пола под плитку не так уж и сложна), оборудованный под покрытием из керамической плитки, имеет максимальную эффективность из всех других вариантов. Происходит это потому, что плитка является отличным проводником тепловой энергии, притом что она укладывается на цементную стяжку, обладающую не меньшей теплопроводностью. В результате получается слой проводника тепла, имеющий плотный непосредственный контакт с источником и минимальные потери.

Такие преимущества выделяют плитку из множества других напольных покрытий и делают ее наиболее удачным решением при оборудовании теплого пола. Обычно плитка считается холодным покрытием, но в данном случае ее свойства становятся наиболее подходящими для выполнения поставленных задач. Тем более что вопрос, как укладывать теплый пол под плитку, решается достаточно быстро.

Особенности несущей ленты

Принцип устройства ленточного фундамента заключается в изготовлении горизонтальной жесткой рамы, назначение которой состоит в распределении неравномерных деформаций основания.

Таблица 1. Способ создания ленточного фундамента

Иллюстрация	Описание
	В соответствии с планом строения, на очищенной и размеченной площадке выкапывают траншею необходимой глубины по контуру несущих стен. На дно траншеи засыпают и трамбуют песок и гравия, формируя подушку.
	Выставляют опалубку. Внутри конструкции прокладывают плотную полиэтиленовую пленку для защиты подушки и досок опалубки от жидкого раствора.
	Внутри опалубки прокладывают арматуру.
	Заливают бетонный раствор.

В дальнейшем стены фундамента необходимо утеплить, особенно если дом строится из кирпича или газобетона. Грунт вокруг дома не будет промерзать, если под отмостку на ширину 1,5 м уложить экструдированный пенополистирол. Если сравнивать сборный ленточный фундамент из ЖБ блоков и монолитный, то второй вариант гораздо устойчивее к нагрузкам и деформациям при подвижности почв.

Сборная конструкция

В пользу сборного ленточного фундамента можно сказать то, что его сборка происходит гораздо быстрее, чем заливка монолита. Для соединения блоков применяется арматура и цементный раствор. Если грунт песчаный, а строение одноэтажное, то блоки-подушки можно не укладывать. Еще один плюс заключается в том, что такой фундамент можно возводить в любое время года.

Утепление отмостки и внутреннего пространства

К плюсам пола по грунту при ленточном фундаменте относится следующее:

1. Качественная засыпка и гидроизоляция надежно защищают помещения от проникновения подпочвенного газа.
2. Отсутствие подпола не требует проведение работ по организации продухов.
3. Бетонная плита и грунт способны аккумулировать тепло. Это особенно актуально, если дом построен по каркасной технологии и имеет небольшую толщину стен.
4. Бетонная стяжка позволяет монтировать систему «теплый пол».
5. Коммуникации, уложенные в таком полу, нуждаются в минимальном утеплении.

Монтаж. Пошаговая инструкция

• Устанавливают дренажную систему в случае, если грунтовые воды расположены близко от поверхности земли.
• Грунтовую поверхность очищают от мусора и растительности, выравнивают. Снятие верхнего рыхлого плодородного слоя обязательно.
• Производят разметку уровня пола (замер делают от входной двери).
• Засыпают слой песка 10-15 см, выравнивают его виброплитой.

Дважды:

пролить песок из шланга через насадку-распылитель, чтобы он стал влажным
пройтись по нему виброплитой 2-3 раза в разных направлениях.
Засыпают и утрамбовывают щебень (особое внимание уделить углам). Толщина слоя — 10 см.. Итог: идеально ровная горизонтальная поверхность

Итог: идеально ровная горизонтальная поверхность.

Высота основания (грунт-песок-щебень) не должна превышать 30 см.

Монтаж черновой стяжки или подстилки:

• Установка металлической армирующей сетки (помогает избежать растрескивания бетона);
• Заливка цементной стяжки. Толщина слоя — 5-10 см. Допустимые перепады по высоте (проверяются уровнем) 2-3 мм. На данном этапе используется бетон низкой прочности (марка М100 или М200).
• Укладывают гидроизоляцию – полиэтиленовую пленку, рубероид, ПВХ мембраны. Обязательное требование: монолитность. Стыки пленки проклеивают скотчем, а рубероидные пласты промазывают битумной мастикой. Зачастую из экономических соображений выбор падает именно на полиэтиленовую пленку. В таком случае ее толщина должна быть минимум 150 мкм. Укладывается она на чистую сухую поверхность с нахлестом в 15-20 см и с припуском на стены на 10-15 см (заступ), швы проклеиваются строительным скотчем. Можно уложить пленку двойным слоем. Края пленки прижимаются деревянными брусками. Чтобы не повредить целостность этого слоя, работы советуют проводить в обуви с мягкой подошвой.
• Настилают утеплитель (обычный пенополистирол, фольгированный пенополистирол, ЭППС) минимальной толщины 10 см. Если в качестве теплоизоляции используется пенопласт, то на него сверху настилают слой полиэтиленовой пленки внахлест.
• Монтируется чистовая стяжка:
• Устанавливается армирующая сетка (с применением маяков для обеспечения ровного покрытия). Подойдет армосетка с ячейками 100х100 мм и диаметром прутка 3-4 мм;
• Теплые полы укладывают в бетонную стяжку. Трубы из металлопластика и сшитого полиэтилена – наиболее популярный вариант, хотя медные и оцинкованные также пользуются спросом.

Совет: для увеличения прочности бетона и его стойкости к воздействию влаги, поверхность стяжки смачивается водой, покрывается тонким пластом сухого цемента, который втирается в бетон.

Укладку осуществляют двумя способами:

Змейкой (зигзагом);
Улиткой (по спирали) – между соседними участками должен быть угол 90 градусов.

Подключают трубы к коллектору, установленному на стене, в непосредственной близости к полу.
Осуществляют опрессовку системы

Металлопластиковые трубы тестируют с использованием холодной воды, а полиэтиленовые проверяют посредством увеличения давления в системе в 2 раза.
Проверяют систему на термоустойчивость: температура труб устанавливается на отметке 85 градусов на 30 минут, пристальное внимание уделяется стыкам.
заливается стяжка толщиной 50 мм. Раствор для стяжки готовят из цемента (можно использовать марку М100) и песка, соблюдая соотношение 1:3

Для повышения прочности стяжки можно добавить полимерную фибру: 1 грамм на 1 кг цемента. Во избежание растрескивания бетона помещение делят демпферной лентой на участки шириной 1 метр, а также укладывают демпферную ленту по краю стен.

Расстояние между трубами от 30 см, с более плотным монтажом по периметру помещения и редким в центре, а также с отступом от стен минимум 15 см.
Совет: готовность стяжки проверяют бумажной салфеткой. Ее кладут на пол и накрывают куском полиэтилена. Ждут сутки: если стяжка высохла и готова к дальнейшим работам, салфетка останется сухой.

Как правило, на просыхание чистовой стяжки требуется месяц-полтора:

• После того, как основание просохнет, его очищают и грунтуют.
• Настилают финишное покрытие (ламинат, керамогранитную плитку и другие).

Определяя количество и толщину слоев пирога пола по грунту, следует учитывать климатические особенности местности, уровень залегания грунтовых вод, а также функциональное назначение постройки.

Чем выше нагрузка на пол, тем толще должны быть бетонные слои и больше диаметр проволоки армосетки.

В целом, данная многослойная конструкция отличается надежностью, практичностью и долгим сроком службы, являясь наиболее оптимальным вариантом пола в большинстве жилых и нежилых построек.

Неправильная подготовка основания

Эта ошибка связана с главным страхом, что пол по грунту просядет. Чтобы этого не произошло под полом надо сформировать плотную подушку. В качестве основания лучше всего подходит песок, так как его проще уплотнять. Рассмотрим основные ошибки на этом этапе.

Уплотняют весь слой песка сразу – качественного уплотнения можно добиться только при послойном уплотнении. Толщину слоев делают в зависимости от используемого для трамбовки оборудования.

В большинстве случаев используют виброплиту или виброногу, у виброплиты толщина уплотняемого слоя зависит от веса прибора. Обычно рекомендуют арендовать технику, которая способна уплотнять слои по 15 – 30 см. Подробнее про ошибке при уплотнении грунта читайте в статье на сайте.

Чернозем под полом – в некоторых случаях при устройстве ленточного фундамента ограничиваются траншеей, грунт с органикой из-под пола не удаляют. Такая почва не подходит в качестве основания под полы, так как в ней содержатся органические включения. Перегнивание органики, приводит к просадкам.

Теплоизоляция

Для того чтобы сделать полы максимально теплыми, важно не пропустить этап теплоизоляции. В качестве материала, помогающего сохранить тепло, применяются керамзит, вата базальтовая, пенополистирол экструзированный

Укладка материала производится просто – плиты или слои любого из них монтируются стык в стык, без зазоров, на заизолированную от воды поверхность. Таким образом, удастся получить основание, максимально удерживающее тепло, которые стремится покинуть дом.

Использование пенополистирола для утепления пола

Самый удобный и простой вариант, но не самый дешевый – это пенополистирол. В дополнение к своим теплоизоляционным функциям он делает полы прочнее. Пенопласт также может применяться в качестве утеплителя. В этом случае для гаражных и складских помещений используется материал марки ПСБ50, а для жилых помещений – ПСБ35.

Марки и характеристики пенопласта

Пенопласт важно защитить от попадания на него цемента, который может разрушить материал. Для этого пенопласт обязательно закрывается полиэтиленовой пленкой

А вот у минеральной ваты есть один недостаток, который порой отпугивает строителей – она склонна впитывать в себя влагу, из-за чего гидроизоляционные мероприятия должны проводиться особенно тщательно.

Экструдированный пенополистирол на пол

Особенности устройства тёплого пола, его слои и их толщина

Тёплый пол включает в себя специальные материалы, которые уложены в определённой последовательности. Данное сооружение ещё называют «слоёным пирогом» с нагревательными элементами внутри (водяными трубами или кабелем).

Главная задача пирога:

• снизить потери тепла;
• уберечь нагревательные элементы от проникновения к ним влаги;
• направить тепло в нужном направлении;
• обеспечить шумоизоляцию;
• защитить отопительную систему от негативного действия окружающей среды.

Монтаж пирога на бетонную стяжку

Пирог тёплого пола по бетонным плитам, вне зависимости от того водяной он или электрический, выглядит таким образом:

• бетонное основание — это может быть фундамент из бетона или бетонные монолитные плиты;
• гидроизоляция — обычная полиэтиленовая плёнка;
• утеплитель с отражающей поверхностью — пенополистирол, пробковая подложка и т.д.;
• армированная сетка;
• трубы или кабель отопительной системы;
• стяжка из бетона;
• половое покрытие.

На грунт

Монтаж пирога на грунт водяного, или другого вида пола допускается при наличии не рыхлой почвы, и залегании грунтовых вод от поверхности не менее 5 метром. Отличие этой конструкции от устройства пирога пола по бетону заключается в дополнительном этапе работ.

Суть состоит в следующем:

• поверхность очищается и выравнивается;
• насыпается песок (5 см), который утрамбовывается и слегка поливается водой;
• следующим слоем пирога тёплого пола, толщиной 7-8 см, идёт гравий или керамзит, он также утрамбовывается;
• далее гидроизоляция, которая армируется сеткой;
• затем заливается черновая стяжка (10 см);
• потом укладывается слой гидроизоляции и утеплитель из пенополистирола, толщина его зависит от условий самого помещения (5-15 см).

В дальнейшем, процесс монтажа тёплого пола на грунт, не отличается от укладки пирога на бетонные плиты: армированная сетка, нагревательные элементы, заливка стяжки или подложка, и половое покрытие.

На деревянное основание

Если основанием для системы с обогревом служит деревянное покрытие, то принцип монтажа пирога такой же, как на бетонные плиты.

Существует второй способ, который отличается по технологии — на деревянные лаги. В этом случаи, стелится фанера, как основание пирога. На ней располагаются лаги, сверху которых расстилается гидроизоляционная плёнка.

Между лагами прокладываются плиты утеплителя толщиной 10 см. Для нагревательных элементов (труб или кабеля) проделываются канавки, в которых они устанавливаются. При обустройстве водяного пирога, сначала в пазы кладётся отражающая пластина или фольга, и только потом укладываются трубы.

Есть другой вариант — настильный, когда на утеплитель, уложенный в лаги, кладутся листы ДСП оборудованные каналами для труб.

Ещё один способ — реечный, они набиваются на основу. Расстояние между ними должно соответствовать размеру нагревательных элементам.

В качестве основания для чистового покрытия укладывается не толстая фанера. На неё и монтируется декоративное покрытие. Если планируется установка ламината, то можно отказаться от фанеры, и стелить его прямо на трубы водяной системы, так как любой из перечисленных выше профилей способен выдержать такую нагрузку.

На сухую стяжку

Сухая стяжка — сыпучий материал, поверх которого расстилается гипсокартон или фанера. Инструкция по укладке пирога на сухую стяжку под тёплый пол следующая:

• демпферная лента раскатывается по периметру комнаты;
• рассыпается песок или щебень на перекрытие, и ровняется;
• по контуру труб выкладываются алюминиевые пластины;
• поверх укладывается сухая стяжка — два гипсокартонных листа, на которые монтируется напольное покрытие.
