Особенности подключения и принцип работы саморегулирующегося греющего кабеля

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

• Саморегулирующий греющий кабель подходящей длины;
• Острый нож для снятия изоляции;
• Термоусадочная пленка для изоляции проводников;
• Резиновый сальник;
• Тройник для установки саморегулирующего кабеля внутрь трубы;
• Фен для усадки пленки;
• Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части.

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении — сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Виды греющих кабелей для трубопровода

Существует 2 основных варианта таких кабелей: саморегулирующийся и резистивный. Чаще всего используется первый вариант, так как он обладает большим количеством преимуществ: его можно нарезать любой длины; он не будет перегреваться; он характеризуется более простым монтажом.

Кабель состоит из наружной оболочки, экрана, изоляции и проводника. Резистивный кабель бывает с 1 или 2 жилами. Внутри такого кабеля находится жила, изготавливаемая из специального сплава, который характеризуется высоким сопротивлением. Когда по ней протекает ток, она нагревается.

Чем отличаются одножильные кабели от двужильных?

Одножильный кабель нуждается в создании петли и двойном протягивании его до конца трубы, чтобы подать напряжение на его концы. В случае с двухжильным вариантом ситуация упрощается. Необходимо измерить расстояние, вначале подать фазу на 1 жилу и ноль на вторую. В конце необходимо лишь закоротить их между собой и установить концевую муфту.

Саморегулирующийся кабель для труб

Саморегулирующийся кабель бывает пищевым и непищевым. Закладывать внутрь трубы с питьевой водой можно пищевой кабель. Пищевой кабель характеризуется меньшим сечением. Это предусмотрено для того, чтобы он не занимал много полезного пространства внутри трубы. Если не угадать с размером кабеля, то при его большом диаметре напор воды может быть уменьшен.

Особенности монтажа греющего кабеля внутри трубы

Для прокладки кабеля внутрь трубы понадобится специальное устройство. Вводить кабель в трубу под прямым или острым углом нельзя! Для монтажа кабеля понадобится латунная втулка, уплотнитель и прижимная гайка, которая будет защищать уплотнитель от повреждения.

Ошибки при монтаже греющего кабеля для водопровода

• Первой ошибкой является использование резистивного кабеля без регулятора. Так делать нельзя, так как он может просто расплавить трубу или прожечь ее.
• Вторая распространенная ошибка – замыкание жил в конце кабеля. В точке охлаждения происходит самостоятельное замыкание петли из двух жил. Между ними проходит ток, благодаря чему происходит нагревание кабеля. Температура по всему кабелю будет разной, горячее всего будет в наиболее холодном месте. Но при этом температура не будет больше 85 градусов Цельсия ни в одном месте. Что касается номинальной температуры, то она составляет 65 градусов. Греющий кабель является пожаробезопасным.
• Еще одной ошибкой является мнение о том, что при теплой погоде кабель будет полностью отключен. Он может лишь снизить уровень потребления электроэнергии. Отключать кабель нужно вручную с поста управления

Как выбрать греющий кабель для водопровода внутри трубы

Главный критерий выбора такого кабеля – это его мощность. В быту чаще всего обогреваются трубы, диаметр которых не превышает 32 мм. Для этого достаточно кабеля, мощность которого составляет 17Вт/м.

Если же диаметр трубы находится в диапазоне от 50 до 110 мм, то потребуется греющий кабель мощностью 24 Вт/м. В свою очередь трубы, которые не имеют утепления, нуждаются в мощности кабеля 31 Вт/м.

Допускается намотка сразу двух кабелей в том случае, если мощности одного будет недостаточно. Обычно для того, чтобы предотвратить замерзание воды в трубе малого диаметра при t+10 градусов достаточно кабеля мощностью 17Вт/м.

Особенности маркировки греющего кабеля

Греющий кабель для водопровода внутри трубы в своей маркировке может иметь разные обозначения. В первую очередь это касается материала, из которого выполнена его внешняя оболочка. Кабели иностранного производства маркируются буквами «F» или «T», что указывает на фторполимер. Но в России буквой «Т» обозначается оболочка, выполненная из термопласта.

Важно знать: нельзя допускать превышения длины кабеля, так как он будет быстро изнашиваться. Кроме этого, возрастут и пусковые токи, которые возникают в процессе первоначального разогрева проводника до необходимой температуры

Это находится в зависимости от мощности и условий окружающей среды.

В случае выбора саморегулирующегося кабеля пусковые токи имеют особое значение, так как от них будет зависеть подбор автоматики и питания.

Расчет длины

Чтобы рассчитать длину провода ПНСВ для прогрева бетона требуется учесть несколько основных факторов. Главный критерий – количество тепла, подаваемого на монолит для его нормального затвердевания. Оно зависит от температуры окружающего воздуха, влажности, наличия теплоизоляции, объема и формы конструкции.

В зависимости от температуры определяется шаг укладки кабеля со средней длиной петли от 28 од 36 м. При температуре до -5°C расстояние между жилами или шаг составляет 20 см, с понижением температуры на каждые 5 градусов, он уменьшается на 4 см, при -15°C он составляет 12 см.

При расчете длины важно знать потребляемую мощность нагревательного провода ПНСВ. Для самого популярного диаметра 1,2 мм она равна 0,15 Ом/м, у проводов с большим сечением сопротивление ниже диаметр 2 мм имеет сопротивление 0,044 Ом/м, а 3 мм – 0,02 Ом/м

Рабочий ток в жиле должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению квадрата силы тока на удельное сопротивление и составляет 38,4 Вт. Чтобы подсчитать суммарную мощность необходимо этот показатель умножить на длину уложенного провода.

Подобным образом рассчитывается и напряжение понижающего трансформатора. Если уложено 100 м ПНСВ диаметром 1,2 мм, то его общее сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение, равное произведению силы тока на сопротивление в данном случае оно будет равно 240 В.

Применение провода ПНСВ – один из самых дешевых способов прогрева бетона. Но он больше годится для применения профессиональными строителями, поскольку для его подключения требуются специальное знание и оборудование. Этот кабель можно применять и в бытовых условиях, правильно рассчитав потребляемую мощность. Снизить расходы при прогреве раствора поможет применение теплоизоляционных материалов, в этом случае нагрев произойдет быстрее, а снижение температуры будет происходить равномернее, что улучшит качество бетона.

Разновидности и особенности кабелей КДБС и ВЕТ

Основной недостаток описанных выше термопроводов – необходимость дополнительного оборудования, позволяющего регулировать мощность тепловыделения путем изменения напряжения. Значительно упростить задачу можно применяя двужильные секционные саморегулирующие термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют для подогрева дополнительного оборудования и подключаются напрямую к сети 220 вольт. Устройство прогревочного кабеля представлено ниже.

Основные элементы конструкции кабеля обогревочного

Обозначение:

• А – Выходы нагревательных жил.
• В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
• С – Муфта, для подключения нагревательной секции.
• D – Концевая изоляторная муфта.
• Е – Нагревательная секция фиксированной длины.

Конструктивно кабель ВЕТ практически не отличается от рассмотренного выше отечественного аналога, что касается основных технических характеристик, то они приведены в сравнительной таблице ниже.

Таблица сравнительных характеристик кабелей ВЕТ и КДБС

Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ – характеристика линейной мощности, а YY – длина секции. В качестве примера можно привести маркировку 40КДБС 10, которая указывает мощность 40 Вт на метр, а сама секция десятиметровой длины.

Расчет мощности греющего кабеля внутрь трубы

Мощность нагревательного термокабеля приведена к номинальному значению при 10°С в сухом состоянии и все характеристики даются именно для этой температуры для одного погонного метра. При более низких температурах или если он находится в воде, потребление электроэнергии растет, но мере прогрева она начинает падать. Например, потребление энергии греющей ленты 15 Вт может колебаться от 50 Вт на метр при температуре минус 40° С, до 0 при нагреве до +65° С.

В среднем, потребление рассчитывается по заявленной мощности, но нужно принимать во внимание кратковременное увеличение нагрузки на электросеть при стартовых начальных токах. Желательно при покупке нагревательного кабеля проконсультироваться со специалистом, он поможет вам сделать расчет по нагрузки и способам подключения

Греющий саморегулирующийся кабель, мощностью 15 Вт и длиной 15 м будет потреблять 225 Вт (15х15=225), при условии, что температура окружающей среды будет 10°С. Выше 10°С — потребление снижается, ниже 10°С — потребление электроэнергии, для обеспечения нужного обогрева изнутри канализационной трубы, увеличивается.

Для расчёта нагрузки на автомат номинальную мощность нагревательного термокабеля увеличивают в пять раз и далее делят на величину напряжения в вашей сети, обычно это 220В или 380В. Полученной значение будет силой тока в пиковые моменты работы греющего кабеля. Стартовые токи начинают уменьшаться уже через пару секунд и примерно через полминуты приходят к своим рабочим значениям. Зимой в сильные морозы величину пускового тока рассчитывают с семикратным запасом.

Источник

Разновидности нагревательного кабеля

Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения. Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый (по-другому – саморегулирующийся, «самрег») кабель.

Тип #1 – резистивный

Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения. В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.

Одножильный кабель, как можно судить по названию, имеет одну жилу, двойную изоляцию и внешнюю защиту. Единственная жила выполняет функцию нагревательного элемента

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:

Схематически подключение одножильного вида напоминает петлю: сначала он подсоединяется к источнику энергии, потом протягивается (наматывается) по всей длине трубы и возвращается назад

Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.

Особенностью монтажа одножильного кабеля на водопроводную трубу является укладка его с двух сторон. При этом используется только внешний тип подключения

Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.

Отличается и схема подключения. В «петлеобразном» монтаже необходимость отпадает: в результате кабель присоединяется одним концом к источнику питания, второй протягивается вдоль трубы

Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.

Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа. Но есть и недостатки:

• высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
• фиксированная длина – нельзя ни увеличивать, ни укорачивать;
• невозможность замены перегоревшего участка – менять придется полностью;
• невозможность регулировки мощности – она всегда одинаковая по всей длине.

Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3 ºС, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7 ºС энергия отключается.

Тип #2 – саморегулируемый

Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью. Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, + 3 ºС), кабель начинает нагреваться без постороннего участия.

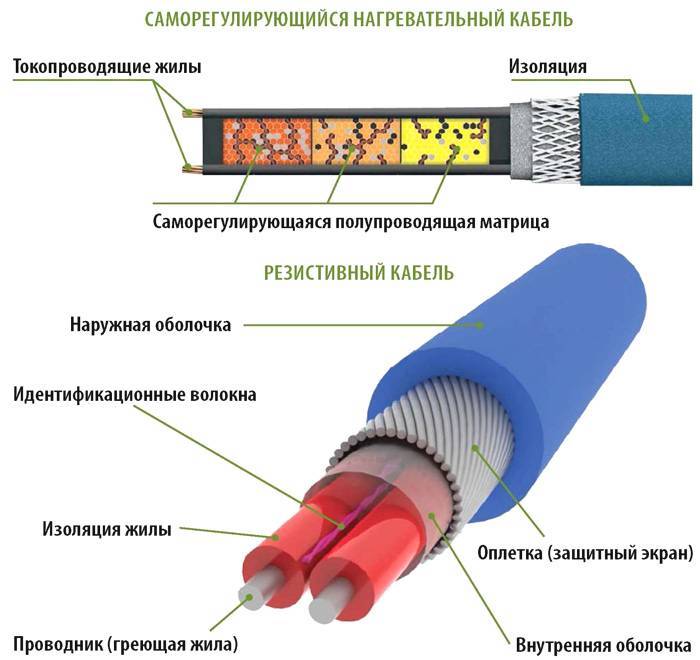

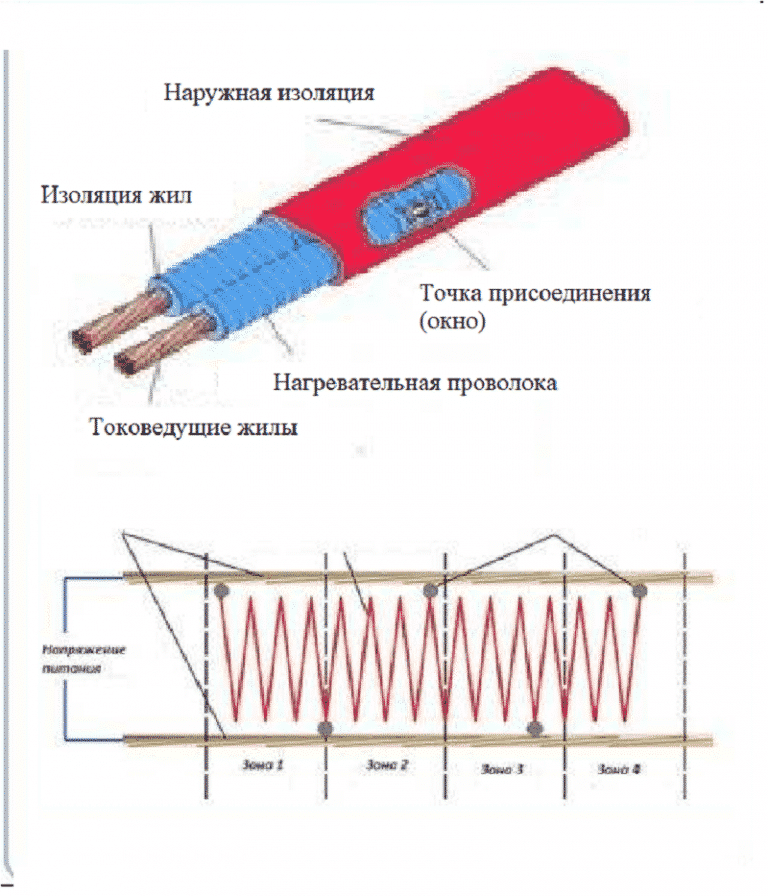

Схема саморегулирующего кабеля. Главное отличие от резистивного аналога – проводящая нагревательная матрица, которая отвечает за регулировку температуры нагревания. Изоляционные слои не отличаются

В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности. Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.

Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.

Саморегулирующий кабель работает постоянно, и это приветствуется в холодное время года. Однако во время оттепели или весной, когда прекращаются заморозки, держать его включенным нерационально

Чтобы полностью автоматизировать процесс включения/выключения кабеля, можно оборудовать систему термостатом, который «привязан» к уличной температуре.

Техника подключения кабеля для обогрева труб

Для всех видов греющих изделий в процессе монтажа необходимо заизолировать конец, соединить его с проводами подключения. Чтобы выполнить эти работы, понадобится небольшой комплект инструментов и материалов. Используются нож, пассатижи, бокорез и фен для строительных работ.

Подготовка кабеля к подключению.

В набор материалов входят различные по длине и диаметру изоляционные трубки и гильзы, которые используются в качестве клемм. Изоляционный материал особый, термоусадочный, с нанесенным внутри слоем клея, что способствует повышению качества защиты соединения. Для изоляции конца кабеля можно приобрести готовую к применению заглушку вместо термоусадочной трубки.

Установка концевой муфты выполняется в такой последовательности:

• срезают 2 см внешней изоляции;
• снимают оплетку;
• надевают муфту и прогревают феном;
• зажимают пассатижами.

Если работают с саморегулирующимся изделием, один провод отрезают вместе с матрицей короче на 10 мм, чтобы получилось 2 разных по длине жилы. Вместо дорогой заглушки можно использовать термоусадочную трубку. Ее надевают на подготовленные провода, прогревают феном, заливают клеем из термопистолета. Для надежности можно обмотать изолентой.

Во многом похожа процедура соединения 2 отрезков или подключения питающих проводов. Пошаговая инструкция несложная:

1. Ножом разрезают общую изоляцию, освобождают жилы. Одну из них укорачивают, чтобы получилась лесенка. Подобное делают с другим куском.
2. Зачищают концы проводов, на каждый надевают термоусадочную трубку. На один из проводников — общую длинную.
3. Зачищенные концы вставляют в гильзы, зажимают. Начинают с более короткого провода. С другой стороны заводят жилы второго кабеля, обжимают. Убеждаются в прочности соединения, потянув в разные стороны.
4. Натягивают малые термотрубки, обдувают феном, прижимают. Такую же операцию проделывают с общей термоизоляционной муфтой.

Видео: как подключить греющий кабель

В монтаже существуют нюансы. В частности, на кабеле имеется оплетка, и многие не знают, что с ней делать. Она служит для заземления, которое следует выполнить по всем правилам или отказаться от него. Есть несколько вариантов, как поступить в этом случае, и каждый требует своего подхода

После просмотра видеоматериала станет ясно, как подключить греющий кабель, на какие моменты обратить особое внимание

Как выбрать подходящий саморегулирующий провод

Мы поговорили о принципе работы саморегулирующего греющего кабеля. Перейдем к следующему разделу – мы расскажем, как выбрать нагревательный провод по мощности. Для монтажа внутри трубы и снаружи мы будем использовать низкотемпературные образцы, которые нагреваются максимум до +60 градусов. Проводя расчет греющего кабеля, ориентируйтесь на следующие показатели:

Именно количество проводящих путей в кабеле влияет на его максимальную выходную мощность

• Внутреннее расположение при прохождении труб под землей – оптимальная мощность составит 5 Вт на погонный метр;
• Наружное расположение при прохождении труб под землей – в зависимости от глубины залегания, вы можете использовать образцы мощностью 10-15 Вт/м;
• Любое расположение при уличном расположении труб – выбираем тонкий греющий кабель мощностью 20-30 Вт.

Низкотемпературный греющий саморегулируемый кабель для защиты трубопровода от замерзания имеет небольшую толщину и характеризуется гибкостью, благодаря чему он без проблем обматывается вокруг труб водоснабжения.

Давайте теперь посмотрим, какой длины можно отрезать саморегулирующий греющий кабель. Мы уже говорили, что его длина – показатель произвольный. Но некоторые ограничения все-таки имеются. Максимально рекомендованная длина составляет 80-100 метров, минимальная – 20-30 см. Что касается радиуса изгиба, то он составляет от 6 диаметров.

Стоимость саморегулирующего греющего провода зависит от его мощности, диапазон достаточно большой. Например, цена за метр греющего кабеля 30GSR2 мощностью 30 Вт/м составляет около 210-230 руб. А модификация 16GSR2 мощностью 16 Вт будет стоить 180-190 руб./м. Купить его вы сможете в магазинах сантехники и теплотехники своего города, в том числе и в строительных гипермаркетах.

При выборе саморегулирующего греющего кабеля необходимо помнить, что он бывает двух видов:

Особая двойная изоляция позволяет устанавливать греющие кабели прямо внутри труб. Однако, такой вариант требует более трудоемкой работы

• Технического назначения – он применяется для обогрева водопроводных труб снаружи;
• С безопасной изоляцией – его можно проложить внутри трубы, так как здесь используется безопасная фторсодержащая изоляция.

Покупая тот или иной образец, обязательно уточните у продавца возможность использования греющего кабеля внутри трубы водоснабжения.
Также в продаже имеются универсальные греющие кабели в силиконовой изоляции, годные для обогрева труб и работы в составе теплых полов.

Технология прогрева с использованием ПНСВ

Принцип действия довольно простой: при подаче напряжения происходит нагрев провода, который в свою очередь нагревает бетонную смесь. Поскольку для нагрева рекомендуется ограничится напряжением 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.

Трансформаторная подстанция КТПТО 80 для работы с термопроводом

Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода

При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т.д. Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т.д.)

Для нагрева бетонной смеси, объемом один кубометр необходимо около 1200-1300 Вт. Если мы будем использовать провод данной марки сечением 1,20 мм, то потребуется прогревочник 30-45 м (для точного расчета длины необходимо знать температурные условия).

Помимо этого необходимо учитывать силу тока, для нормальной работы погруженного в раствор кабеля допустимо 14,0 – 18,0 Ампер (в зависимости от схемы подключения).

Электрическая схема подключения ПНСВ А) звездой В) треугольником

Срок службы греющего кабеля

Узнать подробнее

Срок службы греющего кабеля зависит от качества материала полупроводниковой матрицы, скорости её деградации, так называемого «старения матрицы». Фактически кабель работает 10-15 лет, но постепенно мощность кабеля снижается в результате потери матрицей своих проводящих свойств.

Чтобы компенсировать этот процесс, при производстве кабеля закладывается 30-40% запаса мощности. Скорость износа матрицы зависит от нескольких факторов, определяющим является количество включений системы, «холодных пусков». Идеальный режим работы системы обогрева – поддержание температуры, а именно – включение в начале сезона и постоянная работа в штатном режиме автономного управления. Подробнее

Резистивные

Этот тип кабеля является самым простым по своей конструкции. Проводник изготовлен из сплава с высоким сопротивлением, и при прохождении по нему электрического тока выделяется тепло.

Типы кабелей

Они бывают с одной или двумя жилами. Одножильные кабели реже используются — по той простой причине, что они требуют «петлевой» схемы, т.е. оба конца кабеля должны встречаться в одном месте — у источника питания.  При обогреве водопровода этого не всегда легко добиться, а зачастую и вовсе невозможно.

Двухжильный в этом отношении более практичен — на одном конце такой кабель подключается к сети, а на другом устанавливается контактная муфта, обеспечивающая замыкание цепи.

Один проводник может выступать в качестве источника тепла, в этом случае второй проводник служит только для обеспечения проводимости. В некоторых кабелях оба проводника обладают способностью нагреваться — мощность таких устройств гораздо выше.

Проводники защищены прочной, обычно многослойной изоляцией и контуром заземления — экраном. Внешний слой изготовлен из прочной, устойчивой к внешним воздействиям оболочки из ПВХ (поливинилхлорида).

Положительные характеристики:

У резистивных кабелей есть свои недостатки:

— Для экономичной работы такой системы горячего водоснабжения потребуется приобретение и установка дополнительного оборудования, такого как датчики температуры, контроллеры и автоматы, которые будут поддерживать температуру на необходимом уровне, включая электроэнергию по мере необходимости.

— Кабель продается по метражу, а концевая муфта должна быть установлена в производственных условиях. Не разрезайте кабель самостоятельно.

С терморегулятором

Если ваша вода поступает из скважины, она никогда не будет иметь температуру +13°C. Это означает, что нагрев будет работать постоянно, даже весной и летом.

Конечно, вы можете отключить кабель летом, но весной и осенью этого делать не стоит из-за возможности внезапных заморозков.

Если вы хотите платить меньше за обогрев водопроводной системы, лучше выбрать терморегулятор. Даже если вы планируете установить саморегулирующийся нагревательный кабель. В основном, спецификация такова: он включается при +3°C и выключается при +13°C.

В таком случае требуется термостат. Установите на нем температуру отключения около +5°C. Затраты на обогрев трубопроводов снижаются во много раз. В то же время значительно увеличивается срок службы нагревательных кабелей — они имеют определенный ресурс часов работы. Чем меньше они работают, тем дольше они прослужат.

терморегулятор

Подключения термостата

При установке системы водяного отопления с термостатом необходимо также установить датчик температуры. Он должен быть установлен на трубе таким образом, чтобы на него не влияла температура от греющего кабеля.

Сам терморегулятор должен быть установлен в помещении. Он подключается к сетевому предохранителю и, предпочтительно, к УЗО (устройство защитного отключения).

Потребляемая мощность греющего кабеля невелика, поэтому можно взять автомат около 6 А, номинал УЗО выбрать ближайший большой, который выдерживает ток утечки до 30 мА.

Подключите нагревательный кабель для водопроводных труб к соответствующим клеммам на корпусе термостата. Если имеется более одной ветви, они подключаются параллельно. Датчик температуры подключен к соседним контактам. Каждый термостат маркирован, чтобы вы могли видеть, что и куда нужно подключить.

Расчет длины кабеля для системы обогрева

Способы расчета количества самрега для различных систем обогрева определяется типом объекта (кровля, трубопровод, водосток, резервуар), требований к системе, исходных данных (минимальной температуры), и так далее.

Количество кабеля для обогрева края кровли рассчитывается исходя из требования 250-300 Вт/м2, в зависимости от сложности участка и материала из которого изготовлена кровля. При этом линейная мощность кабеля может варьироваться от 24 до 40 Вт/м. Общая мощность регулируется шагом укладки кабеля.

Водосточные трубы, лотки и ливневки обогреваются кабелем 30Вт/м (для пластиковых труб), в 40 Вт/м для металлических. В 1 нитку обогреваются водостоки менее 150мм, более 150мм – в 2 нитки. Ливневки и водосборные лотки менее 150мм – в 2 нитки, более широкие – в 3 нитки. Подробнее о расчете системы обогрева кровли

Мощность кабеля для системы обогрева труб рассчитывается исходя из диаметра трубы, толщины теплоизоляционного материала, и минимальной температуры окружающей среды. Существует таблица для расчета мощности кабеля для обогрева трубопровода, приведенная в соответствующем разделе.

Длина греющего кабеля для бытовых труб зависит от мощности выбранного кабеля, чтобы обеспечить соответствующую параметрам мощность системы. Если, например по таблице рассчитаная мощность кабеля 36 Вт/м, то в системе можно применить 2 нитки греющего кабеля линейной мощностью 16 Вт/м. На отдельных участка трубопровода, нуждающихся в дополнительном обогреве (чаще всего это запорная арматура), кабель укладывается по правилам, указанным в соответствующем разделе. Подробнее

Для резервуаров применяется экранированный кабель 15-90 Вт/м, укладывается змейкой на поверхность резервуара, образуя витки. Обогревается часть поверхности резервуара в зависимости от теплопотерь. Подробнее

Расчет системы обогрева резервуаров греющим кабелем

Греющий кабель для кровли и водостоков

Обогрев водопровода греющим кабелем

Что представляет собой саморегулирующий кабель

Саморегулирующийся кабель – это уникальное изобретение, представляющее собой гибкий провод, греющийся под воздействием электроэнергии. При этом он обладает свойством регулировать собственную мощность, ориентируясь на окружающую температуру. То есть, чем холоднее атмосфера, тем горячее саморегулирующий кабель. Он как бы приспосабливается к особенностям окружающей его среды, причем не по всей длине.

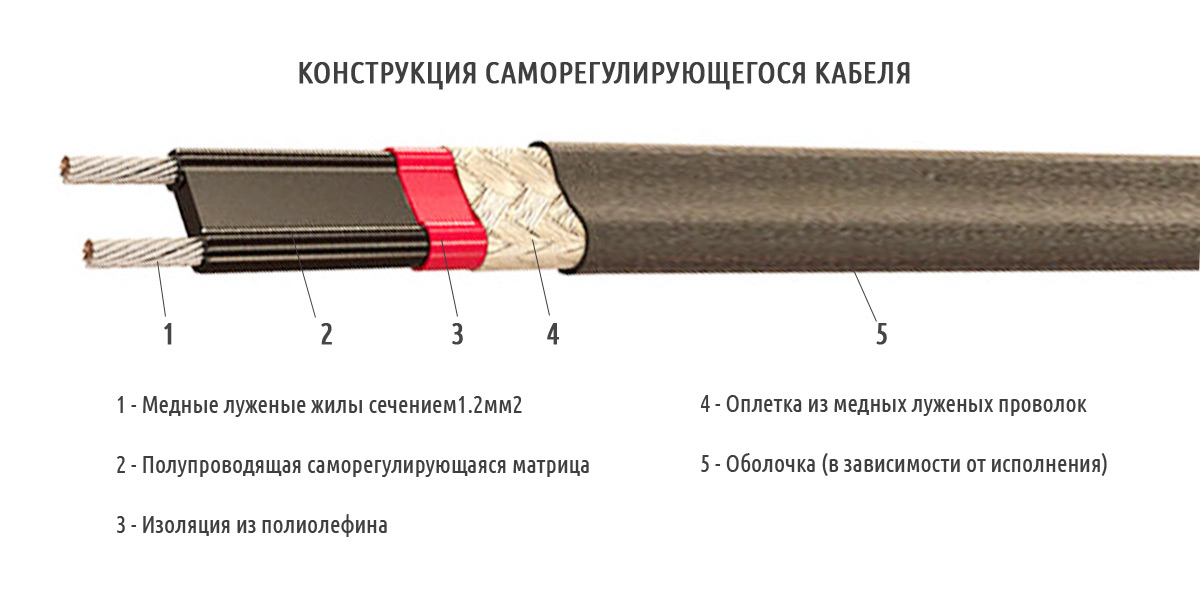

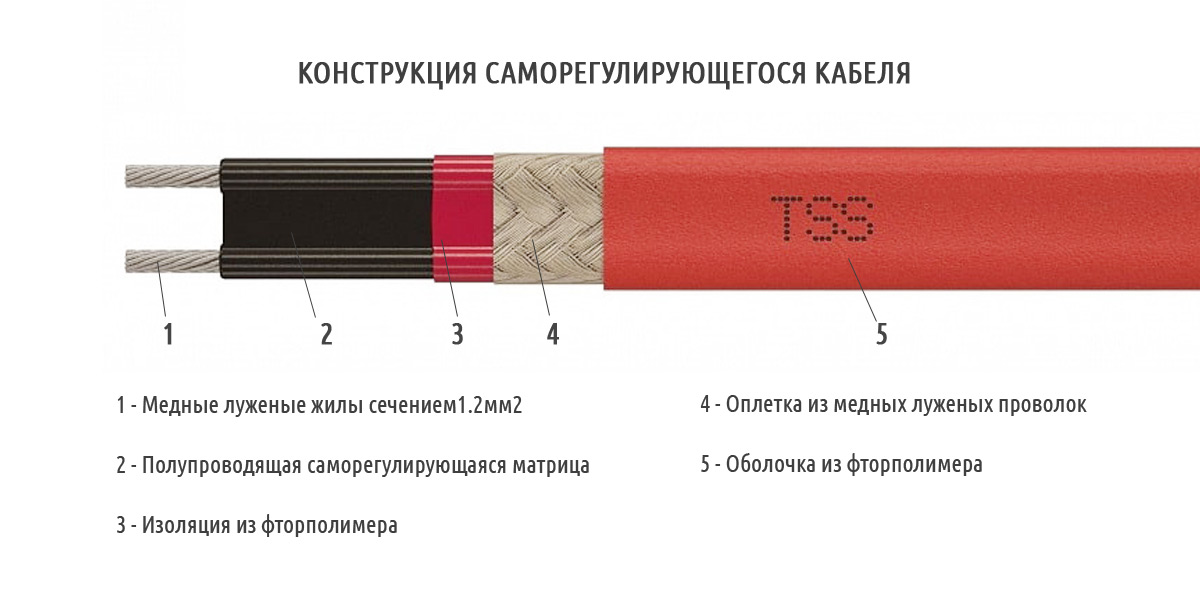

Принцип работы саморегулирующего греющего кабеля заключается в его внутреннем обустройстве. Грубо говоря, он состоит из трех основных частей:

Многослойная конструкция обеспечивает непревзойденную защиту и ударостойкость

• Металлические проводники – обеспечивают подвод электроэнергии;
• «Умная» полимерная матрица – именно она адаптируется под меняющиеся условия и вырабатывает тепло;
• Изоляция – тут используется целый «бутерброд» из нескольких материалов.

Ключевым звеном здесь является полимерная матрица. Именно она отвечает за саморегулирующие свойства. Причем буквально каждый ее сантиметр живет своей отдельной жизнью.

То есть, один отрезок может быть холоднее или наоборот, горячее другого. И все это без какой-либо электроники, без каких-либо датчиков и всего остального – только полимерная основа из «умного» материала.

Саморегулирующий греющий кабель для водопровода обладает еще одним интересным свойством – это произвольная длина. Мы можем взять прочные ножницы, перерезать его и опять включить в сеть – он будет работать как ни в чем не бывало. Здесь работает буквально каждый миллиметр, поэтому его длина не имеет особого значения. В отличие от новогодней гирлянды, он будет продолжать работать даже при случайном обрыве.
Впрочем, саморегулирующий греющий кабель обладает достаточно прочной конструкцией, предотвращающей аварийные обрывы.

Прочие свойства саморегулирующего греющего кабеля:

«Умный» полимер в составе кабеля сам регулирует потребляемую мощность, что позволяет значительно экономить электричество

• Высокая механическая прочность – он работает от электроэнергии, а это значит, что он нуждается в прочной многослойной изоляции;
• Устойчивость к влаге – он спокойно работает в водной толще. Главное, заизолировать его конечную часть с помощью специальной термоусадочной пленки;
• Экономичность в потреблении электроэнергии – обеспечивается за счет саморегулирующихся свойств (вплоть до полного отключения).

Прочность саморегулирующего греющего кабеля обеспечивается его многослойностью. Первые два слоя – это медные проводники и «умный» полимер. Поверх них проходит изолирующий слой из полиолефина или фторполимера.

Следующий слой играет роль брони – здесь применяется медная оплетка. Завершает наш «бутерброд» еще один слой изоляции из полиолефина. Благодаря такой конструкции, саморегулирующийся нагревательный кабель получается очень прочным и выносливым.

Медная оплетка одновременно работает как защита от электромагнитного излучения – оно слабое, но все-таки есть.

Конструкция

Электрический ленточный, представляет собой кабель, который можно протянуть внутри трубы. Нагревательный кабель имеет в своем сечении следующие элементы:

• Проводник из металла
• Нагревательный кабель покрыт термостойкой изоляцией из поливинилхлорида (ПВХ)
• внутренний изоляционный слой покрыт фторопластовым защитным покрытием.
• Все проводники покрыты экраном из медной сетки.
• Последний, внешний слой изоляции нагревателя также выполнен из термостойкого ПВХ-покрытия.

Внешний изоляционный слой на греющем кабеле обладает следующими свойствами. Он не только устойчив к влаге и высоким температурам, но и полностью устойчив к агрессивным химическим средам.

Кроме того, греющий кабель для протяжки внутри водопроводных труб изготовлен из материалов, состав которых одобрен для использования в пищевой промышленности. Поэтому его можно устанавливать в трубах для питьевой воды.

Также, нагревательный кабель, часто, оснащен регулятором температуры, благодаря этому он является саморегулирующимся и позволяет устанавливать собственную температуру.

Это позволяет контролировать температуру внутри установки без вмешательства человека. Если температура превысит установленные значения, автоматический регулятор отключит систему. Эти особенности устройства предотвращают перегрев и экономят потребление энергии.

Греющий кабель для установки внутри трубы имеет следующие преимущества:

• Надежная работа
• Высокая безопасность.
• Нагревательный кабель можно использовать как в помещении, так и на улице
• Простота установки и эксплуатации.
• Возможность экономии энергии за счет автоматизации

Пожалуй, единственным недостатком этих нагревательных приборов является их зависимость от электроэнергии. По этим причинам целесообразно устанавливать дополнительные источники.
