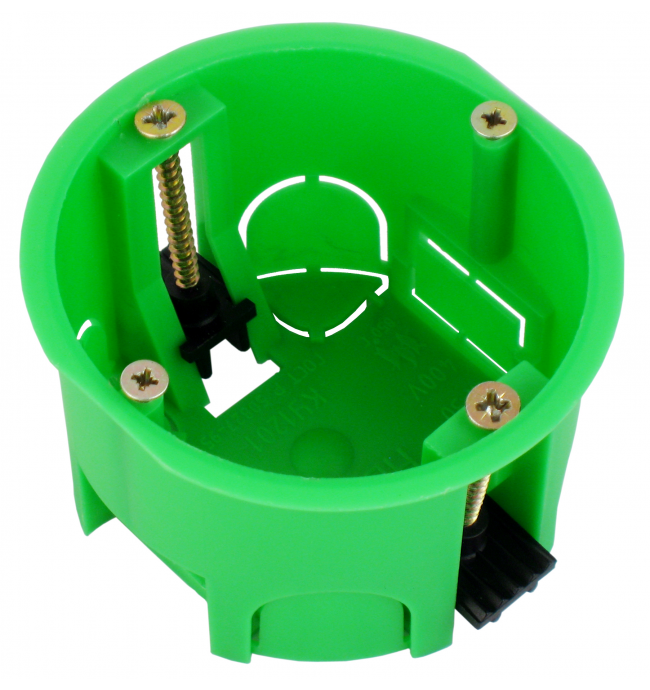

Подрозетники для гипсокартона

Окончательная сборка

Часть работы сделана, но чтобы розетки качественно держались в гипсокартоне, нужно еще поработать. Мы имеем: подрозетники, розетки, купленные для монтажа в гипсокартоне, отверстия нужного диаметра.

Важно все проверить, чтобы потом не переделывать. Выведены ли провода? Сейчас это легко исправить

Когда все проверено, начинаем монтаж. Берем коробку, убеждаемся, что количество отверстий на ней соответствует количеству проводов, которые будем заводить. Если не хватает – вырезаем до нужного количества. Вставляем провода в отверстия, потом саму фурнитуру, предварительно развернув на ней монтажные лапки в горизонтальное положение.

Начинаем закручивать винты. Строго дозируем усилие, чтобы не порвать лист, но и сама коробка не болталась. Когда розетки уже стоят в гипсокартоне, испытывают определенные усилия – на них давят, их вытягивают при извлечении вилки. Это налагает определенные требования к прочности установки.

После монтажа коробок правильно зашпаклевать место их установки. Часто этим пренебрегают, а зря. Шпаклевка укрепляет место монтажа, делая его более прочным, розетки в правильно зашпаклеванном гипсокартоне разбалтываться не будут.

Установка подрозетников в гипсокартон

Стены и перегородки из гипсокартона уже давно нашли широкое применение в современном строительстве. Они полностью отличаются от конструкций из кирпича и бетона, поэтому электромонтажные работы, в том числе и установка коробок, имеют свои особенности, которые определяет инструкция.

В этом случае перфоратор и фиксирующие растворы не нужны, поскольку изделие монтируют при помощи специальных лапок, входящих в конструкцию подрозетника. Именно они после полного закручивания будут выставлять и прижимать изделие к внутренней поверхности гипсокартона.

Сверление отверстий можно выполнить обычной дрелью с коронкой по гипсокартону. При ее отсутствии можно воспользоваться стандартными сверлами. Диаметр отверстия должен совпадать с размерами подрозетника. Провод нужно заранее вывести наружу и продеть в отверстие внизу корпуса. После этого выполняется равномерное затягивание лапок. Чтобы гипсокартон не разрушился под давлением, в места соприкосновения рекомендуется заранее приклеить ДВП, фанеру или другой плотный материал.

Установка подрозетников: как провести монтаж подрозетников в бетон и в гипсокартон

Розетка – это не только обязательный функциональный элемент электропроводки, служащий для подключения электробытовых приборов, но также и значимая деталь интерьера.

Безотказная работа розетки, а также ее аккуратный внешний вид в немалой степени зависят от того, насколько грамотно выполнена установка, не так ли? Чтобы сделать правильный монтаж, необходимо учесть ряд нюансов, которые присутствуют в этой работе, один из которых – правильная установка подрозетников.

Вы никогда не занимались монтажом подрозетника и боитесь наделать ошибок? Мы поможем разобраться со всеми особенностями – в статье подробно рассмотрены разновидности установочных коробок и тонкости установки каждого из них.

Также уделено внимание монтажу подрозетников в часто встречаемые типы оснований – бетон, гипсокартон, стену, облицованную плиткой. Материал дополнен наглядными фото и полезными видеосюжетами

Техника безопасности при работе с электрическим током

Первое, что в должны знать, начиная любые электромонтажные работы, даже такие простые, как установка розетки в стену из гипсокартона – это техника безопасности.

Электрический ток, который подается в наши электросети, достаточно опасный для человека. Для бытовых нужд подается ток силой 0,2 А и напряжением около 220 В. Правила техники безопасности помогут вам не ощутить на себе действие электротока.

На самом деле их немного:

1. Никогда не начинайте электромонтажные работы, пока не убедитесь, что сеть обесточена.
2. Используйте инструмент с заизолированными рукоятками (пластиковые, резиновые, деревянные). Если такого нет, обмотайте рукоятку имеющегося изолентой в несколько слоев.
3. Имейте при себе индикаторную отвертку. Прежде чем лезть в розетку, проверьте ее на наличие напряжения индикатором.
4. Не используйте сломанные, отремонтированные, перепаянные розетки и их части. Материалы должны быть новые и надлежащего качества.
5. Правильно подбирайте сечение провода.

Если следовать этим элементарным правилам, работать будет безопасно.

Отверстие для электророзетки

Самый простой способ, не требующий приобретения электроинструмента — вырезать дырку для подрозетника острым строительным ножом. Для этого следует просто обрисовать по контуру изделие, приложив к стене, потом аккуратно прорезать отверстие ножом. Края согласно данному способу могут получиться неровными, в чем его большой минус. Нередко гипсокартон ломается, образуя крупные сколы.

Идеальный вариант — использовать дрель с фрезой (коронкой) по гипсокартону для розеток. Диаметр фрезы — 6,8 см, она же используется для монтажных работ по установке точечных светильников. Порядок создания отверстия в стене таков:

1. Установить насадку на дрель.
2. Центр будущей дыры просверлить ручным сверлом.
3. Поставить коронку в область готового отверстия.
4. Вырезать дырку, все работы делать без сильного нажима.

Популярность гипсокартона

Сейчас очень часто для внутренней отделки и выравнивания стен помещений, создания перегородок используются гипсокартонные листы. Этот материал значительно облегчает отделочные работы, обладает достаточно большим списком положительных качеств, за что и получил широкое распространение.

После закрепления листов гипсокартона приходит время выполнения следующего этапа работ, относящегося к электрификационной части, — установке в стенах розеток и выключателей.

Работы по монтажу их не являются сложными, поэтому их вполне реально выполнить и самостоятельно, ни прибегая к помощи кого-либо.

Монтаж в бетонные и кирпичные стены

Для установки в бетон или кирпич изделия подбираются по нескольким критериям:

• диаметр с внешней части – нужно замерить расстояние между деталями, максимально удаленными друг от друга;
• диаметр внутри – ориентируются на габариты, которые имеет розетка (60-68 мм);
• глубина монтажа – зависит от того, насколько толстый бетонный материал и возможности штробления;
• внутренняя глубина – на рынке присутствуют модели 25-80 мм в глубину, стандартная глубина составляет 40-45 мм.

Установка в бетонную стену

Установка подрозетников в бетонную стену

Процесс монтажа в бетонные поверхности выполняется так:

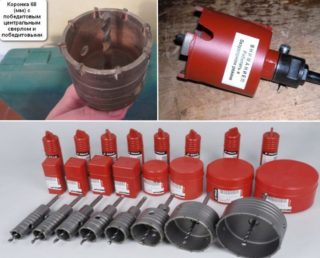

1. Коронкой или буром 68-72 мм в диаметре просверливается отверстие на глубину 50 мм с учетом скоса для провода.
2. Из коронки вытаскивается центрирующее сверло и выбивается бетон из ниши.
3. Остатки бетона удаляются зубилом.
4. Убирается мусор и пыль при помощи пылесоса.
5. Готовится смесь на основе 2 частей шпатлевки и 3 частей гипса. Такие пропорции продлят время застывания раствора с 5 до 10-20 минут.
6. Ниша увлажняется из опрыскивателя для лучшего прилипания смеси.
7. Подготавливаются монтажные короба. Блочные собираются в мультибокс, а затем срезается заглушка для кабеля.
8. Раствор закладывается в нишу. На него помещается подрзетник.
9. Излишки состава убираются шпателем, а после высыхания зачищаются.

Края подрозетника должны быть вровень со стеной.

Сборка мультибокса в кирпичной стене

При наличии нескольких розеток обустраивается блок из 2-4 подрозетников. Отверстия штробят по аналогии для одинарного коробка. Объединительные каналы проделывают болгаркой. Для состыковки элементов применяют установочный боковой крепеж. Ровность деталей тщательно проверяют уровнем.

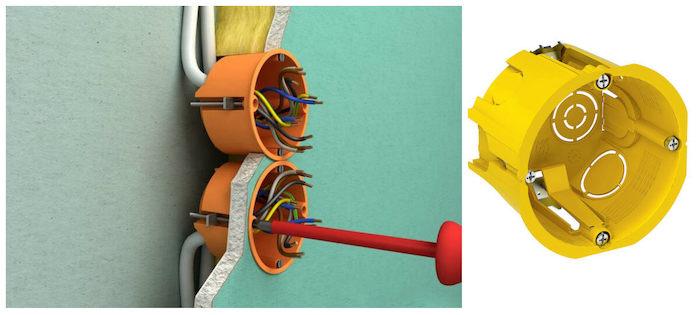

Крепление коробки в гипсокартонной стене

Установить монтажные модули можно по следующему алгоритму:

1. Определяется направление подхода провода. В корпусе подрозетника снимаются заглушки, через которые пропускается кабель. Учитывается, что во время работ система должна быть обесточена или концы проводки заизолированы.
2. Коробку постепенно просовывают в отверстие. Если фиксирующие лапки выпирают, то их размещают поэтапно, немного поджимая последнюю.
3. Прежде чем закрепить модуль, проверяется надежность и правильность расположения по уровню.
4. Винты лапок устройства прикручиваются последовательно без лишнего давления, чтобы исключить повреждение гипсокартона.

При выборе коробки желательно отдавать предпочтение моделям с металлическими прижимными лапками, подрозетники с пластиковыми лапками чуть дешевле, но они часто ломаются

Установка подрозетников

Подрозетники старого образца были безразмерными, и фиксация в них новых розеток зачастую бывает некачественная, поэтому со временем приходится менять устройства на новые. Для этого необходимо обесточить электросеть. Потом у старой розетки откручивается крышка и ослабляется крепление. Затем открепляются проводники от клемм розетки.

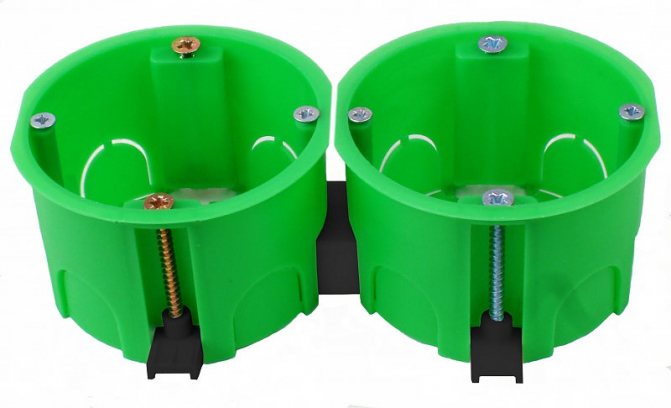

Подрозетник двойной

После этого необходимо оценить состояние старого подрозетника. Если он хорошо держится, ничего не шатается и не вываливается, то новый прибор крепится в старый посредством саморезов. При этом рекомендуются саморезы немного уменьшить, чтобы не повредить проводку.

Установка подрозетников в полую поверхность предусматривает некоторое затруднение. При этом следует обзавестись дополнительным крепежом. Для этого могут подойти простые зажимы, способные фиксироваться в боковых местах. В этом случае коробка устанавливается в отверстие, предварительно изготовленное для монтажа.

Далее фиксируется крепежный элемент, который надежно удерживает подрозетник. Розетки и их элементы хорошо укрепляются в конструкции подрозетника посредством шурупов. Производители изготавливают данные устройства, имеющие специально выполненные отверстия для фиксации.

Для того чтобы вмонтировать приспособление в кирпичную стену, необходимо предварительно сделать отверстие в стене. С этой целью используется электродрель или перфоратор с насадкой для кирпича. В случае если нет специального инструмента, может вполне подойти зубило и молоток.

После этого нужно вставить подрозетник в отверстие, чтобы увидеть соразмерность. При этом диаметр и глубина отверстия должны иметь запас, то есть быть немного больше. Подрозетник лучше всего посадить на раствор алебастра.

В стакане следует сделать отверстия для протягивания проводов. В большинстве случаев такие отверстия уже предусмотрены в конструкции, и их достаточно выдавить. После этого кабель вставляется в отверстие подрозетника. Предварительно отверстие в стене смачивается водой, промазывается строительным раствором.

Подрозетник сверху также обмазывается раствором и устанавливается в отверстие в стену. При этом необходимо отрегулировать устройство по горизонтали и вертикали при помощи строительного уровня.

Частые ошибки

монтаж подрозетников рекомендуется делать после штукатурки стен

В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.

Однако, не всегда получается соблюсти такую последовательность ремонтных работ. Например, если у вас будет уложена штукатурная сетка, в качестве армирования по некоторым основаниям (типа газоблоков), то нарезка штроб вдоль нее, сводит на нет смысл всего армирования.

Поэтому если другой возможности у вас нет, то придется придерживаться определенной технологии установки подрозетников до штукатурки. Вот хороший, качественный пример такой работы:

установка розеток в бетонную стену без подрозетника

Как уже говорилось выше, это противоречит правилам. И если поначалу все и будет работать исправно, то в дальнейшем ждите проблем (стены начнут бить током, или будет срабатывать УЗО).

обязательно проверяйте горизонтальность установки строительным уровнем

Место крепления шурупов по бокам, должно быть строго параллельно полу. Иначе при монтаже розетки, вы не сможете закрепить ее ровно.

В первую очередь это касается целых блоков, объединяющих в своей конструкции по 2-3-4 подрозетника. Если у вас отверстия большие и вырезаны болгаркой или штроборезом, в них всегда проблематично идеально поймать горизонт.

Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.

Но проще воспользоваться данным не хитрым приспособлением.

Ничего вам уже не будет мешать, ни жесткий провод, ни его количество, ни отсутствие опыта, ни диаметр посадочного отверстия.

использование монтажной пены вместо раствора

Большинство разновидностей монтажной пены не удовлетворяет нормам противопожарной безопасности (должна быть пена класса В1). Не говоря уже о ремонтопригодности такого варианта.

Кроме того, пена не придает стенкам коробки необходимой жесткости и насколько прочно в ней будет сидеть розетка остается большим вопросом. Поэтому никогда не ленитесь разводить раствор и применять алебастр, гипс или другие смеси.

неправильная укладка кабеля

При укладке кабеля контролируйте его положение. Он не должен проходить через те места, где в будущем будут распираться крепежные усики розетки.

Часто именно этими усиками и прокалывают изоляцию проводов, после чего напряжение оказывается на корпусе!

выскакивание подрозетника из стены

Если уже смонтированная в стену коробочка выскочили из стены, а снаружи поклеены обои и нет возможности и желания марать все раствором, то воспользуйтесь саморезом. В основание подрозетника закручиваете дюбель и притягиваете его к задней стенке.

Однако все равно такой вариант считается временным. При тугом выдергивании вилки из розетки, всю конструкцию опять может вырвать с корнями.

арматура в несущей стене

Резать арматуру в несущей стене, если она попала на место установки будущей розетки запрещено. Однако вы просто физически не сможете избежать этого, при монтаже блока подрозетников, состоящего из нескольких штук.

Если речь идет о единичной розетке, то здесь можно и нужно отступать пару сантиметров и выбирать новое место, либо расширять существующее.

сверление алмазной коронкой на полную глубину со вставленным сверлом

Сверло после прохождения направляющих 5-10мм необходимо вытаскивать. Без удара, оно у вас практически не будет работать, а только мешать.

Какой подрозетник лучше всего выбрать

Для ГКЛ подрозетники выпускают производители: Schneider Electric, Тусо и другие.

Коробки классифицируют по размерам:

• внешний диаметр (d2);
• глубина коробки.

Стандартные размеры d2 (мм): 60, 64, 68, 70,75. Есть также и нестандартный диаметр.

Глубина коробки (мм): 40, 42, 45, 60, 62.

Какой глубины монтировать коробку, зависит от её места расположения. Если это перегородка, тогда коробку глубиной 60, 62 мм не поставить. Устанавливают 40, 42 мм.

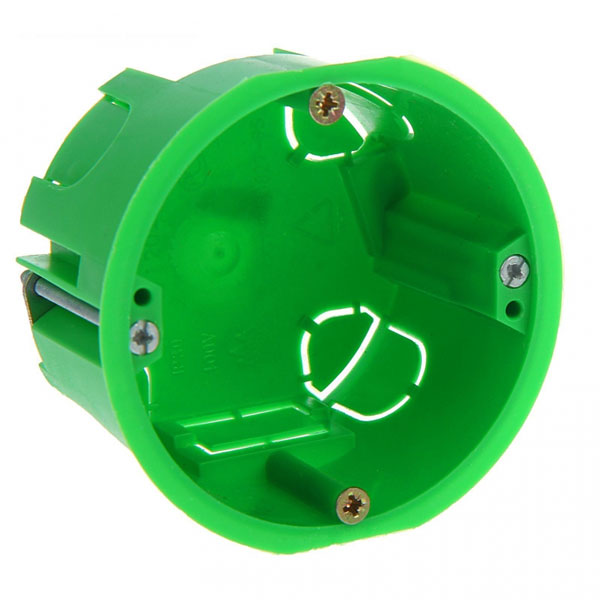

Для стен из гипсокартона применяют подрозетники Hegel КУ 1201, 1202. Размеры: d2-68 мм, глубина Н-45 мм.  Изготовлены из негорючего пластика, который выдерживает 850 0С.

Под металлический профиль

Под металлический каркас используют только пластиковые коробки для установки выключателей. Допустим, schneider electric IMT35150. В изделии корпус произведен из пластика, который не горит.

Отличается модель прочностью и широким передним кантом. Есть заглушки, имеющие различный диаметр. Они предназначены для проводов, имеющих разное сечение.

Для закрепления в гипсокартонной поверхности в коробке есть 2 металлические «лапки». Они обеспечивают прочное сцепление, при котором тыльная сторона ГКЛ остается неповрежденной. «Лапки» держат шурупы, при закручивании их крепежи прижимаются к поверхности.

Коробка для розеток не должна совпадать с местом расположения металлических элементов каркаса.

Под деревянный профиль

Металлический корпус подрозетника – защита деревянного каркаса от возгорания. Он исключит контакт искры от короткого замыкания с деревянным основанием. Пластиковый корпус не выдержит 1500 0С – он расплавится.

Преимущества металлического корпуса:

1. Некоторые коробки изготовлены из стали в 1 мм, способные выдержать высокую температуру при коротком замыкании.
2. В деревянном корпусе проводя электропроводку, кабели прячут в металлическую гофру. Корпус из металла способен выдержать нагрузку гофры.
3. Монтаж. Коробка имеет размер D2-68 мм, что удобно при установке.
4. Герметичность корпуса. Швы на коробке проваренные.
5. Нет лишних отверстий. Для подвода проводов надо просверлить отверстия.
6. Для установки розетки предусмотрены отверстия, имеющие резьбу.
7. Глубина коробки 65 мм. Это дает возможность оставить 10 см лишнего кабеля для последующих ремонтных работ (замена розетки, сломался выключатель, закоротил шнур и расплавил розетку и провода).

Для безопасности от возгорания в деревянные дома и места, где установлены деревянные направляющие для гипсокартона монтируют подрозетники из металла. Надо перед приобретением смотреть на толщину металла и качество изделия.

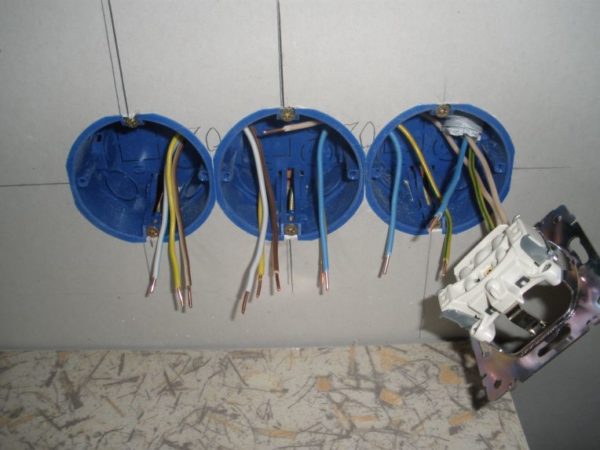

Расстояние между подрозетниками

Для установки нескольких подрозетников намечают место, используя уровень для ровности, карандаш, линейку. От центра к центру коробки не меньше 71 мм.

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

• конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
• стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

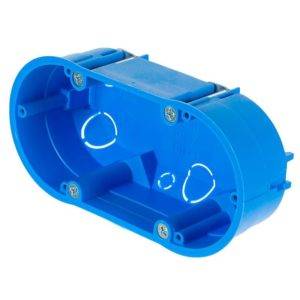

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком – пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Наружные подрозетники имеют две модификации – конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Размер установочных коробок

Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине – 25-80 мм.

Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.

Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

Монтирование розетки

Убедившись с помощью индикаторной отвертки, что электричество отключено, можно приступать к монтажу изделия. Вначале следует подготовить провода. Если концы слишком длинные, надо их укоротить (до 10 см). Кончики проводов следует зачистить от изоляции (0,5 см). После действия будут такими:

1. Снять декоративную часть с внешней стороны изделия, отложить.
2. Ослабить на контактах розетки болты крепежа.
3. Вставить розетку в подрозетник, не фиксировать.

Подключение проводов

На внутренней стороне изделия можно увидеть 3 клеммы — фазу, ноль, заземление. Они подключаются к соответствующим кабелям трехжильной проводки квартиры. Провода различаются по цвету: фаза черная, красная, коричневая, заземление всегда желто-зеленое, ноль белый, бело-голубой. Иногда встречается четвертая клемма розеток — приспособление дублирует провод «земля» для более комфортного соединения.

Для подключения нужно вставить в клеммы очищенные кончики проводов, закрепить их винтами

Очень важно не перепутать провода, ведь это приведет к короткому замыканию. Если места для заземления нет, что встречается в старых домах и на дачах, то провод «земля» следует заизолировать и упрятать его в коробку

После можно жестко зафиксировать все крепежные элементы, установить розетку с подрозетником в ровное положение. В окончание работы нужно поставить лицевую панель изделия и защелкнуть ее.

Использование накладок на бревно

При выполнении электромонтажных работ в деревянных домах могут возникнуть определенные трудности, преимущественно из-за бревенчатых стен. Они имеют округлую поверхность, а какая-либо ровная базовая плоскость вообще отсутствует.

Современные производители нашли выход из подобных ситуаций, за счет использования специальных накладок, устанавливаемых на поверхности бревна.

Данная конструкция обладает несомненными преимуществами и пользуется широкой популярностью у электротехников:

• Все изделия этого типа выпускаются сериями, предназначенными для бревен с основными диаметрами 180, 200, 220, 240, 260, 280, 300 и 320 миллиметров. Благодаря широкой размерной линейке создается идеальное сопряжение конструкций практически во всех случаях монтажа.
• Накладки заранее оборудованы всеми необходимыми отверстиями для крепежа и технологических операций по дереву. Шляпки саморезов в дальнейшем полностью скрываются под установочным изделием.
• Благодаря красивым материалам, имитирующим натуральную древесину, накладки часто используются в качестве дополнительных декоративных элементов.
• Накладки изготавливаются из ясеня, обеспечивающего прочность и долговечность изделий в процессе эксплуатации.

Полезное видео

Для полых стен используются коробки для гипсокартона, которые имеют широкий спектр установок для электрических элементов. Монтируется подрозетник, затем в него встраивается электроустановочное оборудование: регуляторы, выключатели, розетки, диммеры и т. д. Он прекрасно фиксирует все конструкции. Если использовать крышку для подрозетника, он вполне заменит распределительную коробку для проводов и кабеля.

Существуют 2 типа подрозетников:

1. Без кабель канала. Этот тип устанавливается на фанеру, ДСП и другой подобный материал.
2. С кабель каналом. Монтаж производится вспомогательными ножками.

Почему так важна установка подрозетников в доме

Подключение электроустановочных устройств к силовому кабелю обязательно должно быть безопасным. Правилами предусмотрено, чтобы каждая розетка монтировалась вместе с защитным корпусом – подрозетником. Эта монтажная коробка или стакан обеспечивает защиту от поражения электротоком.

Установка монтажных стаканов повышает пожарную безопасность при использовании электрических розеток

Розетки навесного типа, а также уличные модели уже укомплектованы защитным корпусом, который соответствует требованиям безопасности. Устройства встраиваемого типа при монтаже желательно снабжать подрозетниками.

Основные функции установочных коробок для розеток:

1. Конструкционная – стаканы надежно фиксируют и удерживают розетку в стене.
2. Защитная – коробка предотвращает попадание пыли, влаги и посторонних предметов в электроустановочное устройство.
3. Защита от поражения электрическим током – стаканы для установки розеток в бетонные стены и перегородки изготавливаются из материалов-диэлектриков, благодаря чему несущие конструкции защищены от попадания тока с контактов.
4. Эстетическая – посадочное место из пластика или металла обеспечивает вокруг розетки ровную поверхность, поэтому вся зона установки выглядит аккуратно.
5. Пожаробезопасность – если внутри розетки возникнет возгорание, то пламя не сможет покинуть пределов короба.

Розетки и выключатели, установленные в специальные стаканы, выглядят более аккуратно и эстетично

Проделывание отверстий

Специалисты при проведении данных работ прибегают к использованию коронок, устанавливаемых на дрель, но если отсутствует возможность воспользоваться ею, то можно задействовать обыкновенное сверло и монтажный нож.

Диаметр посадочного отверстия должен быть таким, чтобы монтируемая коробка помещалась в него впритык. При этом необходимо учитывать, что габариты подрозетников бывают различными, поэтому может потребоваться наличие нескольких коронок или осуществлять разметку стен, пользуясь изделием для их очертания.

Сделав в гипсокартоне отверстие коронкой или другим инструментом, рекомендуется совершить обработку его края посредством смешанного из шпаклевки и грунтовки состава, который произведет укрепление, а также обеспечит надежность и устойчивость в дальнейшем установленной розетки.

Обратите внимание! Во время проделывания отверстий в гипсокартоне следует избегать сильного надавливания на инструмент, поскольку это может стать причиной повреждения или продавливания листов.

Разрешено ли проводить электрику без подрозетников

Подрозетники для бетона Главное назначение установочной коробки — надежная фиксация в стене розетки и кабеля. Они могут расшатываться, если их просто вмуровать в бетонную смесь без подрозетника. Вилка любого электроприбора туго входит в гнезда точки питания. При ее обратном отключении приходится прикладывать усилие, попросту тянуть. Если в стене не будет подрозетника, со временем скрытая проводка просто вывалится из стены в руки пользователю. Это чревато опасными аварийными ситуациями.

Особое значение имеет накладной (наружный) элемент при монтаже проводки по деревянным стенам. Здесь без установочной коробки не удастся зафиксировать точку питания.

Что сначала, штукатурка или провода?

Когда сделать разводку электрики —  до или после оштукатуривания? — это спор между электромонтером и штукатуром. Для каждого удобней сначала выполнить его часть работы без всяких помех. Но если ремонтом вы занимаетесь самостоятельно, или это делает один мастер, то порядок действий будет следующим:

1. Ваше мнение, что сначала?

   ЭлектрикаШтукатурить

1. Стены очищают от старой отделки. На них рисуют линии, по которым будут проходить провода, места установки подрозетников и распаячных коробок.
2. Под толстые провода и гофру прокладывают штроба (канавки) по всей длине до точек выхода: выключателей, розеток. Использование гофрированных каналов обязательно, когда стены из горючих материалов. Также их применяют, чтобы была возможность вытащить и заменить провода. Прокладка кабелей в штукатурке допускается без гофры.
3. Тонкие провода можно проложить прямо по поверхности без штробления, если слой штукатурного раствора их скроет.
4. Далее прокладывается электропроводка и закрепляется на стене.
5. Стены оштукатуривают по маякам или без них. Концы проводов, торчащие из каналов, можно смотать и закрыть пленкой.
6. После высыхания стен перфоратором с коронкой высверливают места под розетки, распредкоробки и выключатели. Это делается после оштукатуривания, потому что в противном случае не ясно, на какую глубину они будут монтироваться.
7. Затем делается окончательная отделка — обои или декоративная штукатурка. После этого вставляются розетки и выключатели.

Правила установки подрозетников

Разновидности подрозетников

Если расположение проводки проходит через перегородку и маскируется облицовкой, то соединение проводов в таких местах запрещается. Создание перемычек в этом случае возможно только в коробках, где заканчивается участок скрытой электропроводки.

Нужно проявить внимательность при вводе кабеля в подрозетник. Под него формируется штроба, которая должна точно соответствовать контурам данной установки. После монтажа кабеля все просветы заполняются штукатуркой, цементом или аналогичным строительным раствором.

Схема создания проводки

Чтобы сократить расходы на проведение электросети и установку подрозетников, необходимо правильно расположить силовую линию:

1. На поверхности намечается условная линия, по которой можно осуществить самый короткий путь перемещения электродов. Обязательно высчитывается наилучшее месторасположение установочной коробки.
2. Через отмеченную точку нужно провести горизонтальную и вертикальную линии. Они прочерчиваются с помощью угольника и отвеса. Линии можно формировать обыкновенным карандашом.
3. От центральной точки пересечения данных линий необходимо отложить расстояние, равное радиусу подрозетников.
4. Установочная коробка прикладывается к стене, переворачиваясь к поверхности лицевой частью.
5. Помеченные точки нужно сравнить с контуром установочной коробки и прочертить ее абрис.

Высверливаем отверстие для установки подрозетника

Когда планируется использовать коронки по бетонной или каменной поверхности, обрисовывать контуры подрозетника не нужно, так как просвет в конструкции делается разово при использовании перфоратора и дрели. Выбирается сверло со специальным наконечником около Ø 6 мм в диаметре. Рекомендуемая глубина просвета примерно 7 см. Когда процедура формирования отверстия завершается, нужно в полученное пространство вставить коронку с вмонтированным в нее сверлом и сформировать полное углубление для установки подрозетника.

Стандартные размеры подрозетников и коронок

Размеры коронок для подрозетников по бетону

Для обустройства электросети понадобится монтажная коробка и коронка для бурения стены. По габаритам подрозетник, предназначенный для розетки или выключателя, бывает:

• стандартный – с глубиной 45 мм, диаметром 68 мм;
• большой – с диаметром 72 мм и глубиной от 60 до 80 мм.

Типовая цилиндрическая коронка имеет 68 мм в диаметре, есть варианты и на 60 мм. Для высокопрочных материалов применяются алмазные коронки, а для гипсокартона – мягкая. При работах соблюдается унифицированное расстояние между центрами высверливание – 71 мм вне зависимости от размера подрозетника.

Рейтинг лучших подрозетников для гипсокартона

С3Е2 для полых стен

Отличное изделие по доступной цене, которое продается во многих строительных магазинах. Изготовлено из прочных материалов, которые показывают высокую устойчивость к различным воздействиям. Срок работы – 240 месяцев.

подрозетник С3Е2 для полых стен

Достоинства:

• Небольшая цена;
• Качественный пластик;
• Долговечность.

Недостатки:

Не выявлено.

GUSI С3Е3 Нг

Качественный короб, выполненный из негорючих материалов. Отличается приятным цветом, а также хорошей степенью защищенности. Кабель-канал человеку придется выпиливать самостоятельно.

Средняя цена – 25 рублей.

подрозетник GUSI С3Е3 Нг

Достоинства:

• Универсальность;
• Оптимальные размеры;
• Небольшая цена.

Недостатки:

Не выявлено.

Schneider Electric D65

Надежная модель европейского производства, которая подойдет для гипсокартонных стен. Корпус изготовлен из качественного пластика, который не портится от длительного воздействия. Для удобства есть отверстия для проводки.

подрозетник Schneider Electric D6

Достоинства:

• Фирменный производитель;
• Небольшая цена;
• Есть специальные отверстия.

Недостатки:

Не выявлено.

Gusi Electric С3E3

Более дорогой вариант, который обеспечит человека надежностью и прочностью на весь период эксплуатации. Корпус изготовлен из полипропилена. Способ монтажа – скрытный.

Средняя цена – 42 рубля.

подрозетник Gusi Electric С3E3

Достоинства:

• Качественный материал;
• Отверстия для проводки;
• Хорошая фиксация.

Недостатки:

Цена.
