Инфракрасная пленка для теплого пола: виды, технология монтажа пошагово

Особенности укладки пленочных теплых полов под ламинат

После завершения процесса подготовки, можно приступать непосредственно к установке ИК пленки. Алгоритм монтажа пленочного теплого пола под ламинат выглядит следующим образом:

в первую очередь необходимо выполнить раскрой материала. Протяженность полосы не должна быть больше, чем 8 м;

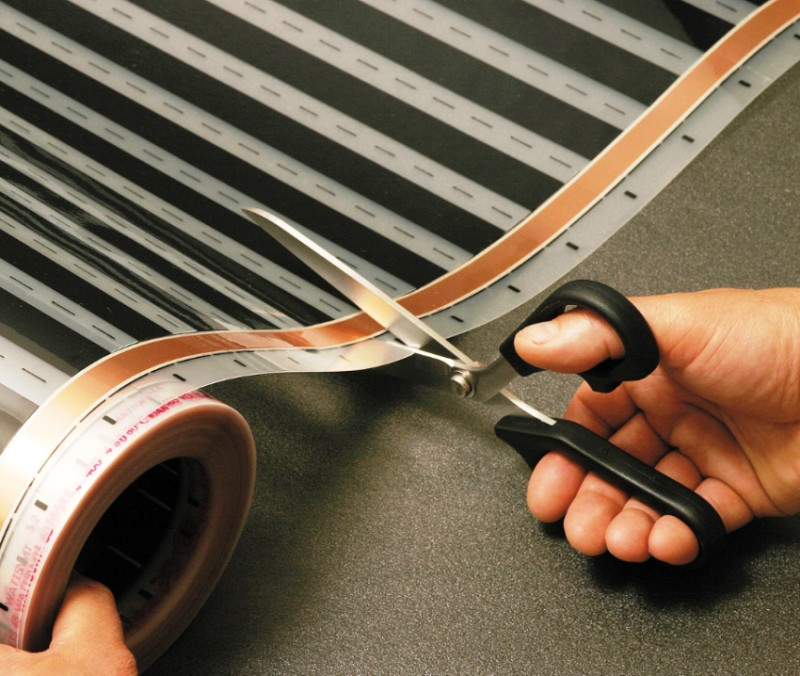

Перед тем как укладывать инфракрасную пленку под ламинат ее нужно правильно раскроить

на втором этапе производится укладка полос. Для того чтобы снизить количество стыков специалисты рекомендуют укладывать полотна инфракрасного материала вдоль длинной стены. Дистанция от края пленки до стены должна быть не менее 10 см, а расстояние между соседними полотнами – не меньше 5 см. Монтаж пленочного теплого пола лучше всего производить параллельным методом;
далее нужно произвести стыковку проводов и изоляцию незадействованных контактов. Соединение проводов производится посредством специальных зажимов – клемм. А для изоляции используется специальная битумная лента, которая отличается высоким коэффициентом герметизации;
затем выполняется подключение проводов инфракрасного пола под ламинат. Для этого необходимо подключить провод к клемме и произвести его изоляцию;
на этом этапе монтируется датчик(и) температуры. Специалисты советуют заводить эти элементы под второе полотно (ближе к средней точке). Датчик устанавливается таким образом: его необходимо приклеить к нижней стороне полотна на черную полосу;
далее производится подключение инфракрасных теплых полов к терморегуляторному устройству. Для этого необходимо подвести к нему провода от пленки и температурного датчика. Само подключение выполняется через УЗО;

При проведении работ по монтажу ИК пленки следует использовать только специальные виды ламината, которые предназначены как раз для таких систем

далее необходимо проверить, как функционирует смонтированная коммуникация. Для этого производится ее пробный запуск;
последний этап монтажа инфракрасного пола учитывает укладку поверх него соответствующего напольного покрытия, которое в этом случае представлено ламинатом.

Рекомендуется перед укладкой ламинатного покрытия подержать его 2-3 дня в комнате. Это необходимо для того, чтобы он приобрел соответствующую температуру, что в дальнейшем позволит избежать его расширения. Для ознакомления с особенностями использования ИК пленки в этом случае рекомендуется почитать на профильных сайтах отзывы. Пленочные теплые полы под ламинат являются самыми распространенными на сегодняшний день.

Как подготовить основание

Прежде чем приступать к подготовке основания, определяют место подключения тёплого пола. В стене делают углубление для термостата и канавки проводки. После этого поверхность тщательно очищают от мусора и пыли. Особенно надо проследить, чтобы не осталось металлических предметов или других острых неровностей. Допускаются перепады высоты пола не более 0,3 см. Такие неровности могут быть в местах стыка досок или железобетонных панелей.

Как монтировать плёночный теплый пол, если неровности глубокие? Придётся сделать тонкую цементную стяжку, либо обойтись мелким ремонтом дефектов. В этом случае надо дождаться полного высыхания раствора.

Если черновая поверхность холодная (первый этаж), её застилают теплоизолятором. В квартирах выше первого этажа в этом нет необходимости. Иногда требуется начинать с укладки полиэтилена, если есть вероятность, что снизу будет тянуть сыростью (например, от подвального помещения).

Потребление энергии и экономичность

Усредненных показателей для расчета потребления энергии пленочным полом нет. Дело в том, что элементы системы могут иметь разную мощность, количество нагревательных элементов тоже может варьироваться. В качестве переменных при подсчете выступает и уровень энергопотери помещения, который зависит от степени утепления стен, дверных и оконных проемов.

Для подсчета используйте следующие данные:

Габариты отапливаемого помещения. Пленку обычно не укладывают по всей площади. Она занимает 50÷70% площади пола. Какой смысл размещать отопление, например, под шкафами?
Уровень теплоизоляции комнаты. Для экономного расхода энергии нужно утеплить стены и надежно герметизировать оконные проемы. Двери тоже не должны иметь щелей, приводящих к потере тепла.
Стоимость электроэнергии в вашем регионе. Если у вас установлен счетчик «день – ночь», это тоже скажется на общих затратах.

Грубо говоря, на отопление ИК теплым полом пятидесяти квадратных метров площади в месяц уходит 350÷400 киловатт. Умножьте эти показатели на стоимость электричества и получите среднемесячный бюджет на этот вид отопления.

График нагрева ИК пленки и расхода энергии

А что говорят нам отзывы о расходе электроэнергии на теплые пленочные полы? Мало кто использует ИК обогрев как полноценную замену радиаторному отоплению. Все-таки, расходы на него выше, чем на водяное отопление. Но пользователи отмечают, что такой тип обогрева гораздо дешевле в плане установки, подключения и ремонта. Это действительно так. Затраты на радиаторы, трубы, их монтаж, разрешение на подключение оборудования и замену элементов в процессе ремонта немалые. А ИК пленку легко укладывать своими руками и ремонтировать, легко заменяя части системы.

Качественная теплоизоляция пола повышает эффективность его работы примерно на 40 процентов. Если не изолировать нижний слой, вы будете отапливать потолок соседей снизу и тратить на это свои средства.

Как подключить инфракрасный теплый пол — важность правильного монтажа

Теплое пленочное ИК-покрытие — это альтернативный широко используемый способ подогрева помещения любых параметров, который питается от электросети. В данной системе нагрев территории производится от специальной пленки (в составе которой имеется карбоновая смесь), подогреваемая медными проводниками по бокам. Дабы не возникло проблемы подгорания контактов, конструкция обладает защитным серебряным напылением.

Чтобы подключить теплый инфракрасный пол не понадобится очень много сил и затрат, важно лишь придерживаться определенных правил в монтаже. Все этапы подключения мы рассмотрим ниже и если их не соблюдать, то можно столкнуться с определенными поломками и неправильной работой системы. Причинами проблем могут быть:

Причинами проблем могут быть:

Нарушение стандартов схем установки электрических систем.
Неправильные расчеты по соотношению площади комнаты и самого теплого напольного покрытия.
Применение при установке материалов, которые не предназначены для оборудования такой обогревательной системы.
Нарушение этапов монтажа паро- и теплоизоляционных слоев.
Использование при заливке стяжки смесей, которые не подходят для пленочных ИК-полов.
Неточный подсчет марки провода электрического питания и сечения касательно суммарной нагрузки.
Использование в качестве итогового слоя материалов с низкими показателями теплопроводности. Строго не рекомендуется применять на такой обогревательной системе натуральные ковровые текстильные покрытия.

Если придерживаться всех этих простых правил и правильно подключить инфракрасный теплый пол. вы получите экономную, долговечную и безопасную обогревательную систему.

Сухой монтаж

Итак, вы решили установить пленочный теплый пол под плитку. Выше мы описали один из способов сухого монтажа, но он не предусматривает вариант укладки керамической плитки. Но все же можно уложить ее сухим способом. Делается это в несколько этапов:

Подготовка основания. Необходимо качественно выровнять поверхность — на ней не должно быть перепадов, наплывов, выбоин, чтобы пленка не порвалась. Если поверхность в плохом состоянии, то рекомендуется покрыть ее новой стяжкой. Затем делается гидроизоляция из обычной полиэтиленовой пленки, уложенной внахлест. Рекомендуем вам проклеивать швы скотчем.
Укладка утеплителя. Сверху на гидроизоляцию укладывается слой утеплителя. Его задача — не давать теплу уходить вниз и греть потолок соседям или подвал. Можно использовать классический изолон.
Укладка пленки. Пленка раскладывается по поверхности с таким учетом, чтобы она не доходила до стен на 15-20 сантиметров. Нельзя допускать, чтобы разные пластины накладывались друг на друга. Также не рекомендуется укладывать ее под мебель — она быстро рассохнется и выйдет из строя. Поэтому заранее продумайте где у вас будет стоять шкаф и диван.

Укладка защитной пленки. В ее качестве используется классическая полиэтиленовая двойная пленка.
Укладка листов гипсоволокна, OSB или стекломагнезии. Данные плиты хорошо выдерживают нагрузку и не просаживаются, при этом создают отличную основу для наклейки керамической плитки. Крепить их к полу следует дюбелями, но при этом они не должны пробивать поверхность греющей пленки. Вам нужно будет расчертить и правильно уложить ее. Допускается промежутки между листами инфракрасной пленки в 10-15 см — этого вполне достаточно для безопасного крепления. Плиты не должны доходить до стен на 10-15 мм — это необходимо для температурного расширения.
Сверху на плиты укладывается керамическая плитка на обычный клей. Она также не должна соприкасаться со стенами — оставьте зазор в 10 мм. После окончания работ вы просто закроете его плинтусом.

Достоинство сухого способа в том, что пленка не подвергается прямому контакту с жестким клеем. Это продлевает срок ее службы на 20-30 процентов. Но есть один нюанс — толщина такого слоя с плитами может доходить до 5 сантиметров, что не всегда приемлемо.

Теплоизоляция пола

Выбирайте теплоизоляционный материал, покрытый фольгой. От неё будут отражаться инфракрасные волны в помещение, а не распространяться вниз к соседям.

Раскатайте рулон термоплёнки по поверхности медной полосой вниз. Разрезайте его без опаски, но только по указанным производителем специальным линиям.

Линии расположены на плёнке, поэтому проблем с выбором места отреза не будет. Не допускайте наложения полос друг на друга.

Закрепите термоплёнку строительным скотчем. Установите зажимы или заклёпки под соединительные провода. Обязательно битумной лентой, а затем изоляционной лентой (изолентой) закройте оголённые медные провода, которые остались в местах разреза (только с одной стороны, противоположной от места, где будет расположен терморегулятор).Теперь полоски термоплёнки соедините между собой проводами. Как это сделать?

Правый медный провод первой полоски соедините с правым медным проводом следующей полосы плёнки. И так соедините все полоски тёплого пола. Если ширина рулона плёнки 0,5 метра, то длина одного провода для соединения полосок составит около 0,7 метра.

ВАЖНО!!! Качественно изолируйте битумной, а затем изоляционной лентой все места соединения проводов. Это поможет избежать дальнейших неприятностей связанных с электричеством

Подключение теплого пола без использования терморегулятора

Подключить полы к электричеству без применения терморегулятора теоретически возможно, но это решение неоправданно по нескольким причинам:

Риск перегрева системы – отсутствует контроль за изменениями температуры греющей пленки, которая нагревается до максимума рабочей температуры, а это не менее 60 °C. Напольное покрытие, независимо от вида, становится аккумулятором тепла и повышает температуру греющих элементов дополнительно на 10-15 градусов.
Непрерывная работа под воздействием высоких температур сокращает срок службы изделия и приводит к его поломке;
Необходимость постоянного контроля – для предотвращения проблем, описанных выше, теплый пол придется включать и отключать вручную, что не обеспечивает его комфортную эксплуатацию;
Увеличение расхода электроэнергии – постоянно работающая система приводит к дополнительным нагрузкам в электросети и неоправданному расходу электричества;
Дискомфорт в использовании – связан с нагревом используемого покрытия пола. К примеру, плитка обладает низкой теплопроводностью. Её поверхность может нагреваться до максимально возможных показателей температуры, предусмотренных характеристиками системы;
Перегрев напольного покрытия – влечет за собой дополнительные расходы на ремонт, так как в процессе использования рассыхаются элементы ламината и паркетной доски, происходит выцветание и коробление линолеума. Ковролин выделяет летучие токсичные вещества, плиточный клей разрушается от перепадов температуры.

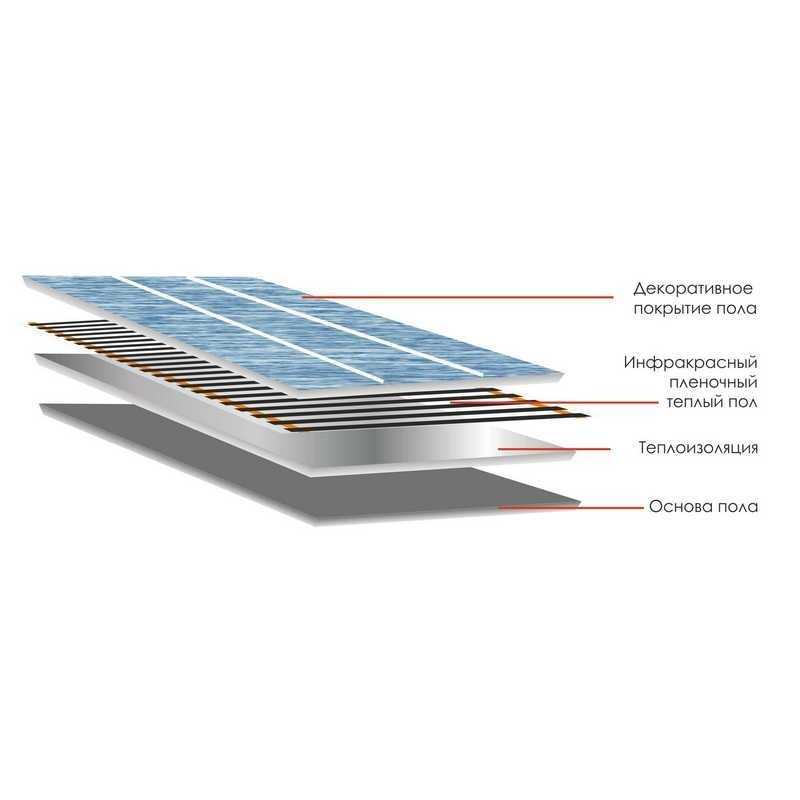

Укладка инфракрасного теплого пола: технология

Первый шаг – составить план размещения полос термопленки, соединительных контактов и датчиков. Измерить длину полос термопленки. Произвести расчет необходимого количества термопленки и отражающей подложки на данную площадь. Из подсчетов нужно исключить площадь тех мест, которые будут располагаться под мебелью (диванами, шкафами и так далее). Укладка теплоизоляционной подложки, в отличие от термопленки, рассчитывается на всю площадь помещения.

Схемы распространения тепла от радиатора отопления (слева) и инфракрасного обогревателя (справа).

Монтаж терморегулятора. Заблаговременно определить в стене будущее месторасположение терморегулятора, прислонив его к стене, визуально выровнять и сделать отметку карандашом. Для встраиваемого терморегулятора необходимо проштробить места для подводящих проводов и под терморегулятор.

Предварительная подготовка основания. Нужно очистить пол от загрязнений и пыли с помощью щетки или пылесоса и убрать все неровности поверхности. При влажной поверхности нужно тщательно просушить его.

Укладка теплоизоляционного материала. Уложить теплоизоляционную подложку на всю площадь комнаты. Соответствующая необходимым размерам пленка разрезается по специальным линиям разреза. Закрепляется между собой с помощью скотча.

Укладка инфракрасного теплого пола. Нарезать полоски термопленки желаемой длины. Пленку можно разрезать в любом месте: или в указанном производителем, или между обособленными нагревательными элементами. Нужно изолировать разрезанные стороны термопленки. В случае разрезания в обозначенном изготовителем месте изоляции подлежат только пластины коллектора. Вся ширина термопленки изолируется, если разрез сделан между отдельными нагревательными элементами. Каждая полоска раскладывается на поверхности пола согласно подготовленному плану, и делаются отметки карандашом под прорубание штроб. Отступ между полосками термопленки должен составлять минимум 1-2 см, а от стен – 5-10 см. Нужно следить за тем, чтобы не происходило наложение полосок термопленки друг на друга и случайный нахлест.

Соединение контактов. Один из концов клеммы всовывается в промежуток между слоями, второй конец клеммы должен находиться со стороны медной шины сверху над термопленкой. Для подсоединения контактных клемм медная и серебряная шина расслаивается на конце термопленки. Подсоединяются провода к клемме. К одной медной полосе термопленки подводится 0, к другой – фаза. Клемму с помощью пассатижей нужно прижать аккуратно и крепко.

Несколько полосок термопленки должны соединяться параллельно, как в схеме.

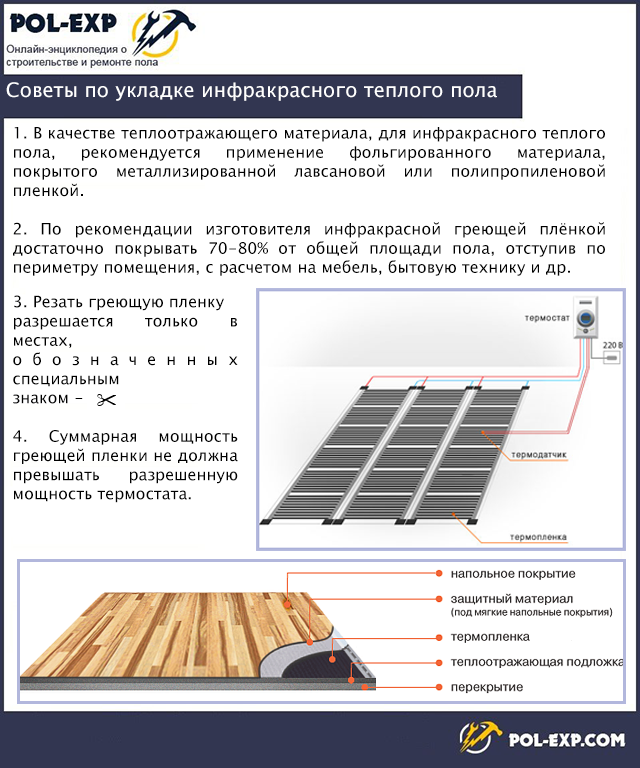

Схема подключения инфракрасного теплого пола.

Изолируются места контактов. С помощью изоляционного материала мастик с обеих сторон изолируются места соединения клемм. На обратной стороне термопленки изолируется медная шина полосками (2,5х5 см) битумного скотча.

Чтобы придать поверхности пола идеальную ровность, подводящие провода утопляются в заранее вырезанные канавки в теплоизоляционном материале. Проводку можно сделать под плинтусом.

Установка напольного датчика. Датчик температуры подсоединяется к терморегулятору. Закрепляется датчик на нижней стороне термопленки и приклеивается скотчем. Датчик температуры и провода также необходимо расположить в углубления, чтобы поверхность пола была ровной. Для этого нужно предварительно обозначить места под штробы. Обозначенные штробы вырезаются дисковой пилой или прорубаются сечением. Провода в теплоизоляции фиксируются скотчем. Также необходимо сделать вырезы теплоизоляции под контактами для получения ровной поверхности пола. Терморегулятор нужно подключить к сети и проверить работоспособность всей системы. Измеряется сопротивление, результат записывается в гарантию.

План укладки инфракрасного теплого пола зарисовывается на обратной стороне гарантии.

Уложить любое финишное напольное покрытие: ламинат, ковролин или линолеум. Прежде чем уложить покрытие, поверх термопленки для ее защиты от попадания воды нужно постелить полиэтиленовую пленку. Пленка накладывается с нахлестом листов в 20 сантиметров.

https://youtube.com/watch?v=YuUaj1DzMx0

Панели ламината можно класть сразу на полиэтиленовую пленку. Финишное покрытие из ковролина или линолеума кладется на предварительно уложенные листы ДВП или фанеры. При этом укладывать листы первичного пола нужно так, чтобы не повредить саму термопленку.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Историческая справка

Впервые невидимое излучение, находящееся за красной частью спектра, обнаружил британский астроном с немецкими корнями Уильям Гершель, в 1800 году. Спустя столетие с небольшим, уже наша соотечественница, физик А. А. Глагольева-Аркадьева экспериментально получила радиоволну, длина которой соответствовала диапазону инфракрасного излучения. Это доказало, что инфракрасное излучение – разновидность электромагнитных волн, оно так же естественно, как окружающий нас свет и радиоволны. Инфракрасное излучение (ИКИ) – электромагнитное излучение с меньшими длинами волн, чем у видимого света (от 0,8 мкм до 1-2 мм). Инфракрасные волны излучают любые нагретые тела, в теории под ними понимаются тела с температурой выше, чем абсолютный нуль (-273,15⁰С), поэтому ИК излучение – тепловое. При этом некоторые вещества не пропускают этот вид лучей, например – вода. Инфракрасное излучение делится на несколько областей по длине волн, а длина волн зависит от температуры излучателя (нагретого объекта):

Коротковолновая – 0,74 – 2,5 мкм.
Средневолновая – 2,5 мкм – 50 мкм.
Длинноволновая – 50 мкм – 2000 мк.

Именно от длины волны и ее проникающей способности зависит интенсивность и характер воздействия ИКИ на живые организмы, если длинные волны благотворны, их повсеместно используют в медицине, то короткие, напротив, губительны. При длительном воздействии возможен не только тепловой удар и ожоги, но и повреждения головного мозга, так как короткие лучи проникают в тело на несколько см и вызывают перегрев внутренних органов. Выделяют короткие ИК волны излучатели с температурой от 100⁰С, это могут быть промышленные агрегаты и обычные бытовые нагреватели, в которых спираль не защищена специальным рассеивающим экраном.

Что касается взаимосвязи теории с практикой, то она прямая – нагревательные элементы инфракрасного теплого пола не раскаляются до показателя 100⁰ и продуцируют безопасные длинные волны. Поэтому безапелляционные заявления противников этой системы о ее вредности беспочвенны. Но и маркетинговые восхваления о несомненной пользе тоже далеки от истины – полезный диапазон будет глушить большинство напольных покрытий. Инфракрасный теплый пол – это альтернативная отопительная система со своими достоинствами и недостатками, а не способ превратить дом в физиокабинет.

Выбор ламината для теплого пола

Сегодня на рынке изобилие ламинатного покрытия настолько велико, что достаточно сложно подобрать именно то, что необходимо.

Есть специальный ламинат, который предназначен для использования непосредственно с теплыми полами. При неправильном выборе ламината способность прогрева покрытия будет плохой.

Производители ламината специально для теплых полов предлагают усовершенствованные и приспособленные покрытия, имеющие соответствующую маркировку.

Кроме значка, который указывает на разрешение использовать материал для теплого пола, есть также информация о температурном режиме, рекомендуемым при использовании.

Немаловажным фактором при выборе ламината является класс покрытия. Высокий класс покрытия менее подвержен истиранию поверхности. Оптимальным решением будет ламинат 32 и 33 класса, он прекрасно подходит по всем критериям качества.

ИК пол и различные покрытия: что можно и чего нельзя делать

Как уже говорилось, от выбора финишного покрытия зависит очень многое. Пленка не требует стяжки, так что она непосредственно контактирует с материалом, которым вы будете покрывать полы. Именно он и станет своего рода батареей, которая отдает тепло помещению.

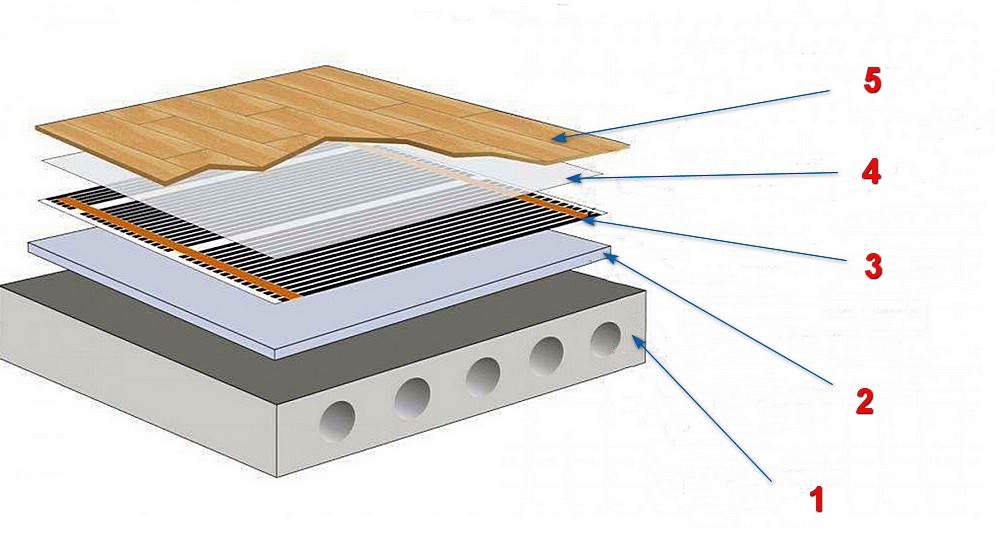

Можно ли укладывать теплый пленочный пол под ламинат?

Ламинат хорошо поглощает тепло и не очень охотно отдает его. Кроме того, ламинированное покрытие не терпит чрезмерного нагрева и резкого перепада температуры. Все эти факторы могут привести к тому, что ламинат деформируется, может потрескаться и образовать многочисленные щели.

По перечисленным причинам под полы из ламината не укладывают системы водяного отопления или кабельные полы

Они дают слишком высокую температуру. Низкотемпературная пленка – вот подходящий выбор для этого покрытия. Она не нагревается выше +27°С, а такое тепло ламинат вполне выдерживает. Чтобы повысить эффективность нагрева, под пленку следует уложить теплоизолирующий слой.

Небольшой видео материал о монтаже пленочного теплого пола под ламинат:

Watch this video on YouTube

ИК пол и паркет

Паркетное покрытие – это натуральный материал. Древесина очень чувствительна к внешнему воздействию, это следует учитывать, принимая решение в комнате с паркетом устанавливать теплый пол.

Постоянный приток тепла может пересушить паркет, отчего он потеряет свой внешний вид и плотность покрытия

Вот и получается, что стоит дважды подумать. Паркет – довольно дорогое удовольствие, стоит ли напрасно тратить деньги? Тут придется решать, что важнее – красота и надежность пола или комфортная температура.

Что получится, если постелить теплый пленочный пол под линолеум?

С одной стороны такой вид полов – это быстро, легко и недорого. Действительно, что может быть проще: постелил пленку, сверху раскатал линолеум – и все дела. Но есть одно но: если вы выберете дешевый линолеум, то вас ждут крайне неприятный последствия от такой поспешности. Дешевые виды линолеума вовсе не приспособлены к повышенным температурам. Они и без нагрева будут долго пахнуть, а с нагревом жуткий запах будет вас буквально преследовать и он может даже вызвать неблагоприятную реакцию организма.

Отсюда вывод: для монтажа пленочного теплого пола под линолеум подойдет только низкотемпературная пленка, а само покрытие следует выбирать подороже, с характеристиками, позволяющими использовать теплый пол.

Выбирайте для теплого пола только толстый качественный и дорогой линолеум

Статья по теме:

Установка теплого пленочного пола под плитку

Керамические полы – долговечное и практичное покрытие. Но у него есть один существенный недостаток – такой пол очень холодный, ходить по небу босиком – то еще удовольствие. Поэтому и укладывают в ванной комнате, в коридоре и на кухне, на лоджии ИК пленку, чтобы согреть холодный камень. Казалось бы, проблема решена, но не тут то было!

Технология укладки пленочного пола предусматривает сухой метод, пленка плохо переносит «мокрую» укладку. А как положить сверху плитку, если не использовать плиточный клей? Никак! Клей имеет щелочную основу, а она разрушает полиэстер пленки и однажды дело дойдет до того, что вы получите не сильный, но бодрящий разряд, решив прогуляться босиком по полу в ванной.

Пленка терпит только сухую укладку

Так что лучше для кафеля подобрать вид инфракрасного обогрева на стержневой и кабельной основе.
