Электрический тёплый пол под ламинат и линолеум на деревянный пол

Монтаж пленки

Для начала нужно знать о требованиях к инфракрасному полу под линолеум:

1. Мощность не должна быть выше 150 Вт на квадратный метр.
2. Мощность терморегулятора вычисляется путем умножения мощности пола на квадратуру.
3. Пленочный теплый пол нельзя стелить в тех местах, где предполагается размещение мебели и бытовой техники.
4. Терморегулятор располагается на той стене, которая будет ближе к месту подключения.

Секреты мастеров: правильный монтаж теплого пола под линолеум

В первую очередь необходимо проштробить в стене канал для электропроводки и подготовить место для установки регулятора температуры.
Сенсорный термодатчик устанавливается максимально близко к регулятору температуры. Лучше всего сделать углубление в подложке и спрятать его туда: несмотря на то, что он имеет плоскую форму, может образоваться небольшой бугорок, который будет мешать укладке линолеума

После этого можно начинать укладывать электрический пол.
Важное условие: нужно соблюдать соотношение ширины полосы к ее максимальной длине. Удобнее пользоваться рулонами шириной 1 метр, при этом максимально возможная длина равна 4,5 м

Укладку надо рассчитать таким образом, чтобы было как можно меньше стыков.
Край, противоположный от места подключения, нужно изолировать битумной изоляцией. Стыки скрепить между собой малярным скотчем, с интервалом примерно 10-15 см.
Разрезание материала допускается только по светлому сектору, черное напыление повреждать нельзя.
При производстве теплого пола используется последовательное соединение медных жил, поэтому и подключение системы к электрической сети должно быть таким же.
Для подключения нужно использовать медные зажимы, которые идут в комплекте. В месте для подключения (оно обозначено в инструкции) устанавливается зажим таким образом, чтобы нижняя его часть находилось между медной жилой и пленкой, а верхняя лежала на пленке. После чего нужно сжать пассатижами зажим с таким усилием, чтобы он пробил верхний слой пленки, но не повредил медную жилу. На местах подключения также необходима битумная изоляция.

Установка и подключение терморегулятора

Термостат работает от напряжения 220 В, поэтому его можно подключать напрямую к розетке. Но лучшим решением станет подключение к автоматическому выключателю, который обесточит пол при коротком замыкании.

Подробнее почитать о выборе и настройке в статье: Терморегуляторы для теплого пола.

Последовательность выполнения работ будет следующей:

1. Подсоединить провод, подающий напряжение на пленочный пол к соответствующему выходу из регулятора температуры.
2. Согласно техническому паспорту устройства подключить цепь.
3. В случае соединения термостата с автоматическим выключателем проводка подключается к клеммам F и L, где F – фаза, а L – ноль.
4. Если же используется прямое подключение к розетке, то определить фазу и ноль можно с помощью индикаторной отвертки.
5. После подачи питания нужно установить регулятор температуры в минимальное положение, затем включить обогрев пола рубильником и установить максимальную температуру. Характерный щелчок станет сигналом о том, что регулятор температуры подключен правильно.

Какой вариант предпочесть — водяной или инфракрасный?

На данный момент существуют два принципа обустройства теплых полов — электрический и водяной.

При обогреве помещений с помощью электрического теплого пола, в качестве теплоносителя выступает переменный ток, протекающий в электросети. Поступая на нагревательный кабель или пленку, электрический ток трансформируется в тепло.

Инфракрасный нагревательный элемент преобразовывает электрический ток, подведенный к его клеммам, в тепло

В системе водяного теплого пола теплоносителем служит горячая вода центрального отопления, которая циркулирует по трубам, смонтированным в толще стяжки. Тепло, исходящее от труб или пленки, нагревает поверхностный слой пола, распространяясь таким образом по всему помещению. Давайте рассмотрим достоинства и недостатки электрической и водяной системы подогрева, чтобы понять, какой тёплый пол под линолеум станет залогом комфорта и удобства в использовании.

Сравнивая системы обогрева, нужно отметить, что водяной теплый пол чаще применяется в индивидуальном строительстве, а электрический – при обустройстве квартир. В многоквартирных домах водяная система обогрева применяется реже, так как центральная система отопления, особенно в старых домах, не рассчитана на увеличение нагрузки. Поэтому, врезка теплого пола в стояк отопления может окончиться, попросту говоря, неприятностями. Горячая вода, циркулирующая по трубам водяного пола, постепенно охлаждается и возвращается в стояк практически холодной. Это значит, что в квартире, расположенной этажом ниже, радиаторы отопления нагреваться не будут.

Водяной теплый пол прокладывается в толще стяжки, равномерно нагревая поверхность напольного покрытия

Иначе дело обстоит в новых домах, где, как правило, система отопления заводится на этаж и разветвляется в стяжке. В этом случае, водяной пол под линолеум может быть смонтирован без особого труда. Достаточно лишь разобрать стяжку и врезать контур труб теплого пола в уже существующую разводку. Однако, «подружившись» с системой отопления, водяной теплый пол может столкнуться с новым препятствием – высотой потолка. При установке водяного обогрева, потеря по высоте помещения составит 100-150 мм за счет «пирога» теплого пола, состоящего из утеплителя, арматуры, труб и дополнительного слоя стяжки. Подобного недостатка лишен инфракрасный теплый пол, представляющий собой тонкую пленку, которая минимально влияет на высоту помещения.

Водяной теплый пол представляет собой замкнутый контур из труб, подключенный к коллектору

Еще одно принципиальное свойство теплых полов – инерционность. Водяной теплый пол обладает высокой инерционностью, то есть медленно нагревается и долго остывает. Такой постепенный нагрев хорошо сочетается с линолеумом, ограждая напольное покрытие от перегрева из-за резких скачков температуры. Пленочный теплый пол под линолеум в этом отношении, не настолько хорош, как водяной. Низкая инерционность инфракрасных нагревательных элементов, с одной стороны, позволяет быстро регулировать температурный режим обогрева, но с другой, может привести к перегреву линолеума.

Инфракрасный теплый пол состоит из параллельно соединенных нагревательных полос, подключенных к терморегулятору

Относительно влияния на здоровье человека, более полезен водяной теплый пол. Электрический пленочный пол не настолько безопасен, как могло бы показаться. Он генерирует слабое электромагнитное излучение, как и любой другой электроприбор. Мало того, на поверхности инфракрасного теплого пола будет накапливаться статическое электричество, а это значит, что напольное покрытие будет интенсивно притягивать частички пыли.

Нагревательный элемент инфракрасного теплого пола состоит из графитовых полос, запаянных в лавсановую пленку

Выбирая систему теплого пола, нужно обязательно оценить ее экономичность в двух аспектах –  в монтаже и в эксплуатации. Водяной теплый пол потребует значительных финансовых вложений на этапе установки, но будет более экономичным в использовании. Инфракрасный теплый пол под линолеум, наоборот, – простой и недорогой в укладке, но обернется на этапе эксплуатации немалым расходом электроэнергии. Оценив все «за», «против» водяного и инфракрасного теплого пола, вам остается только выбрать систему обогрева, оптимально подходящую к конкретным условиям вашего дома или квартиры, — линолеум отлично комбинируется с любой из них.

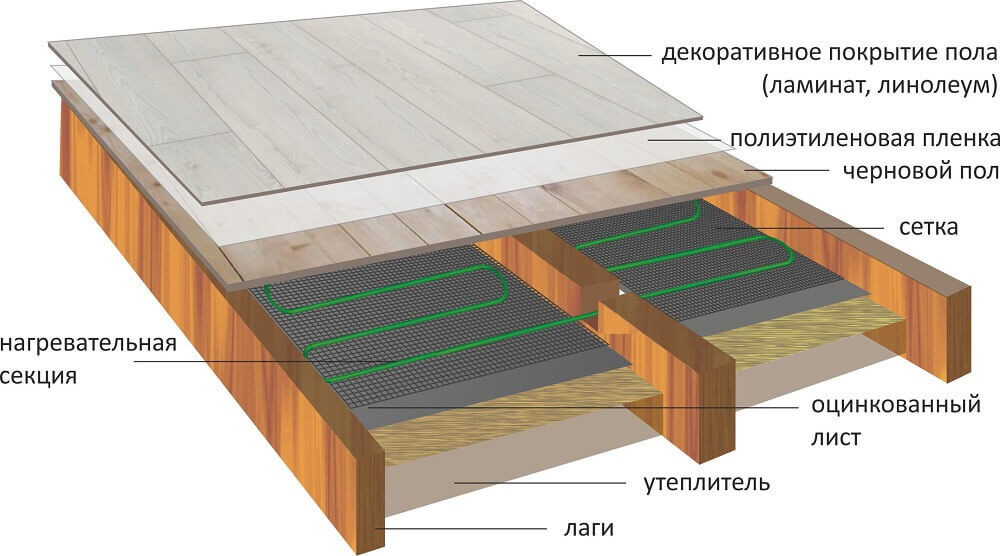

Подготовка деревянного пола

Тем не менее, несмотря на все нюансы, обустроить подогрев пола из дерева с отделкой из линолеума вполне можно. В первую очередь, стоит озаботиться подготовкой самого деревянного основания к дальнейшим работам.

Для начала стоит оценить состояние деревянного пола. Он должен быть ровным и прочным, доски не должны «гулять». Все гнилые и разрушенные доски следует заменить на новые, а также нужно устранить все щели и зазоры. Если пренебречь заделкой щелей, то тепло будет частично уходить под пол и теряться, а значит, расход энергии на нагрев основания возрастет. Шляпки гвоздей требуется утопить в деревянное основание так, чтобы они не выпирали. А небольшие ямки рекомендуется зашпаклевать.

Деревянный пол нужно должным образом подготовить

При необходимости основание можно выровнять, уложив поверх листы фанеры или другого материала и закрепив их. Также деревянные полы рекомендуется на всякий случай обработать антисептиком и огнеупорным составом. А сами доски снаружи при необходимости шлифуются при помощи специального оборудования.

Выравнивание деревянного пола фанерой

Подготовка деревянного пола

Подготовка деревянного пола под монтаж теплого пола

Независимо от выбранной системы напольного обогрева, ключевым этапом монтажных работ является оценка и подготовка базового пола. В первую очередь осуществляется визуальная оценка пола. Например, имеются ли щели между досками, есть ли гнилые доски. Чтобы определить качество балок, необходимо поднять небольшой участок пола. Учитывая, что вы планируете делать теплый пол, затраченные усилия на этом этапе полностью себя оправдывают.

Если пол имеет щели, то их следует заполнить. В противном случае будут наблюдаться большие теплопотери и увеличенный расход электроэнергии. Также следует заменить те участки, которые подвержены гнили или плесени.

При необходимости пол следует тщательно по шлифовать для устранения неровностей

Если пол сравнительно неровный, то под опоры необходимо уложить специальные подкладки, усилить металлическими уголками, а также обеспечить дополнительную фиксацию. Если были заменены гнилые доски/балки, то для предотвращения подобного явления полы следует обработать антисептиком глубокого проникновения.

Между опорными балками и чистовым полом обязательно следует поместить пароизоляционную пленку. Сверху укладывается теплоизолятор. Это может быть минеральная вата, пенопласт, пенополистирол и т.п. Толщина теплоизоляции должна быть около 200 мм.

Кроме всего прочего, между чистовым полом и теплоизоляцией должно остаться пространство до 100 мм. Это позволит организовать систему вентиляции в черновом основании пола. Учитывая это, по периметру стены следует оставить небольшие зазоры.

Этапы и технология монтажа

Рассмотрим, как правильно выполнять укладку пленочного теплого пола под линолеум. Все работы можно условно разделить на три основных этапа.

Подготовительные мероприятия

Для начала составляется план помещения, на котором предусматривается расстановка мебели. В таких местах пленку не стоит укладывать. После этого планируем укладку полосок пленки. От количества выполненных разрезов будет зависеть число соединений и оперативность монтажа. По этой причине укладку рекомендуется выполнять вдоль длинной стены помещения. На схеме дополнительно отмечаем, в каких местах будут находиться температурный датчик и терморегулятор.

В комплекте поставки отопительной системы имеются пленка инфракрасная и элементы соединения (два штуки), датчик и реле, скотч с битумной основой для изоляции. Кроме этого, необходимо приобрести дополнительно материал для теплоизоляции, кабель, гидроизоляционную пленку, контакторы.

Наиболее сложный инструмент, который нам понадобится для монтажа – приспособление для обжима контактов. Если есть достаточные навыки, эту операцию можно выполнить простыми пассатижами. Кроме этого, следует приготовить набор отверток и кусачки, нож монтажный, молоток, ножницы. Как видите, уложить пленочный материал ИК под линолеум можно с помощью обычных строительных инструментов.

Алгоритм установки системы

Как осуществляется монтаж пленочного теплого пола под линолеум? Для начала готовится основание. Оно должно быть чистым и ровным. Возможно, придется устроить тонкую стяжку.

На подготовленную поверхность укладывается слой теплоизоляционного материала. Рулонные полосы стыкуются и соединяются скотчем. Основное условие – ровность укладки.

Нарезка ИК-пленки на полосы нужных размеров – дело ответственное. Для этого на поверхности материала имеются специальные отметки в виде пунктиров, по которым рекомендуется выполнять раскрой. Минимальный размер одной полоски может быть не уже 20 см, а наиболее длинный – до 8 м.

Подготовленные пленочные полосы выкладываются по составленному плану поверх теплоизоляционного слоя. Необходимо следить, чтобы медные полоски были размещены вверх той стороной, которую в инструкции обозначил производитель. Пленка к основанию должна прилегать плотно, наличие воздушных подушек считается недопустимым.

Переходим к установке контактов. Соединительные зажимы устанавливают по медным полоскам, обжимают. При этом одна их часть должна остаться между пленочными слоями, зафиксировавшись на медной шине, а вторая – снаружи.

Все точки подключения скрываются изоляционным материалом, кроме этого изолируются все контакты полосок, не подведенные к проводке. Положение всей пленки фиксируется скотчем к поверхности пола, чтобы в процессе укладки линолеума не образовались сдвиги.

Остается установить терморегулятор. Как правило, для него выбирают легкодоступное место на стене, подключаю по инструкции. Термодатчик укладывается на пленку и подсоединяется терморегуляторной проводкой.

На этом укладку инфракрасного пленочного теплого пола под линолеум можно считать выполненной. До монтажа напольного покрытия остается сделать пробный пуск, чтобы удостовериться в работоспособности отопительной системы.

Укладка декоративного напольного покрытия

Перед укладкой линолеума основание необходимо подготовить. С этой целью сверху инфракрасного пленочного материала укладывается полиэтилен, который будет выполнять гидроизоляционные функции. Отдельные полосы укладываются с нахлестом в десять – двадцать сантиметров, фиксирую скотчем

Помните, что по пленке ходить следует осторожно, чтобы не повредить графитовые нагреватели

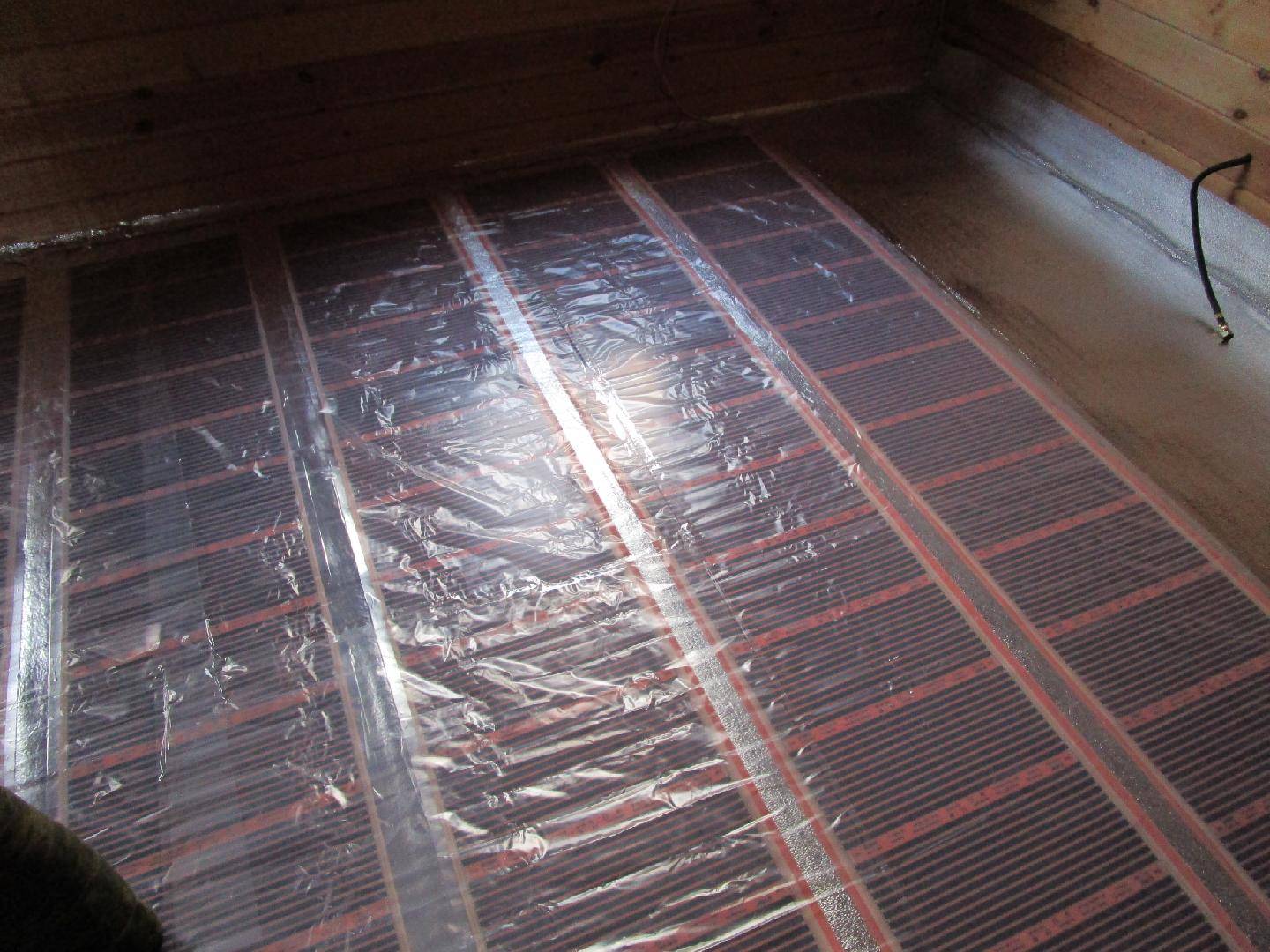

На пленочный теплый пол необходимо уложить полиэтелен

Следующий шаг – устройство ровной поверхности из ДВП. Данный материал создаст надежную защищенность теплому полу, станет отличной основой для укладки линолеума.

Так как такие покрытия поставляются рулонами, их предварительно расстилают на несколько дней в большом помещении. Но в нашем случае имеется преимущество – линолеум можно расселить по ДВП и включить систему теплого пола, чтобы материал нагрелся. От излучаемого тепла выравнивание произойдет значительно быстрее. При этом терморегулятор должен быть выставлен на режим прогрева до 28 градусов, так как именно эта температура для линолеума считается оптимальной.

Как только покрытие приобретет нужную ровность, его можно закрепить по основанию. Для выполнения такой операции используют двусторонний скотч либо клей. Второй вариант крепления применяют в том случае, если демонтаж отопительной системы и перенос ее в другое место не планируется.

Порядок монтажа ИК пленочных полов

Монтаж инфракрасного теплого пола под линолеум осуществляется в несколько этапов.

Подготовительные мероприятия: план укладки, разметка и подготовка материала

Перед началом монтажа ИК пола, следует начертить схему. На листе бумаги рисуется комната с соблюдением пропорций с разметкой размещения мебели и других крупногабаритных предметов интерьера. На схему следует нанести расположение терморегулятора, датчика температурного режима, расположение листов пленки, с учетом их размеров.

Пленка может быть уложена вдоль или поперек комнаты. Оптимально размещение полос ИК пленки продольно – это поможет минимизировать количество точек подключения.

Разметка поможет в расчете нужного количества пленки, электрокабеля и сопутствующих материалов.

При составлении схемы укладки ИК полов следует учитывать ряд нюансов:

• под крупногабаритными предметами пол не прокладывается;
• разрезать термоматы можно только по специальным линиям, указанным производителем;
• производителем не предусмотрена возможность раскроя пленки под углом больше или меньше 90 градусов, формирования фигурного полотна;
• при монтаже пленочного теплого пола под линолеум, ИК полотно укладывается параллельными рядами;
• не разрешается перекрытие полос внахлест;
• следует оставлять небольшой отступ между пленкой и стенами;
• стелить полосы следует с боковым нахлестом, оставляя зазор около 1 см между медными шинами;
• для экономии соединительных проводов, точки подключения планируют со стороны стены с терморегулятором;
• прокладку проводки нужно распланировать так, чтобы их максимальное количество было проложено под плинтусом;
• если планируется большое количество небольших отрезков пленки (до 1м), то заранее приобретают дополнительные клеммы;
• все слои ИК системы отопления, кроме ИК пленки, прокладываются по всей площади помещения.

Вторым этапом идут работы по монтажу теплого пола под линолеум:

Установка терморегулятора. Его закрепляют на уровне 1-1,5 м от пола. На размеченном месте высверливается выемка по габаритам терморегулятора (если он встраиваемый) и от него прокладывается штроба, в которую будет помещена гофротрубка с проводом датчика температур и электропровод.

• Укладка теплоизолирующего слоя. На подготовленной поверхности укладывается рулонный теплоизолятор отражающей стороной вверх. Во избежание смещения его во время проведения дальнейших работ, следует зафиксировать этот слой при помощи двустороннего скотча.
• Монтаж ИК пленки. Согласно схеме укладывается разрезанная пленка, затем она фиксируется на слое теплоизолятора двухсторонним скотчем.

Установка термодатчика. устанавливается на равном удалении между двумя полосами ИК пленки в месте непосредственной близости к терморегулятору. Термодатчик закрепляется скотчем. Чтобы избежать возникновения неровностей, в местах размещения термодатчика и контактов, на подложке вырезаются специальные выемки.

Крепление электрокабелей. При помощи клемм прикрепляется к одному из концов нагревательной пленки. Контакты крепятся так, чтобы обеспечить наиболее плотное касание с токопроводящими жилами. Затем при помощи контактов и проводки соединяются полосы ИК пленки. Все места установки контактов, проводящих ток, изолируют при помощи самоклеящихся накладок.

• Тестирование работы теплого пола. Необходимо включить подачу тока и подождать нагрева системы. Все полосы должны прогреться до одинаковой температуры. Все заизолированные места соединений проводов должны быть проверены отверткой-индикатором. Необходимо убедиться, что напряжение в этих узлах отсутствует. Все погрешности должны быть устранены.
• Гидроизоляция. На ИК слой укладывают полиэтиленовое полотно с 10-20-сантиметровым нахлестом, которое фиксируют скотчем.

Укладка декоративного напольного покрытия

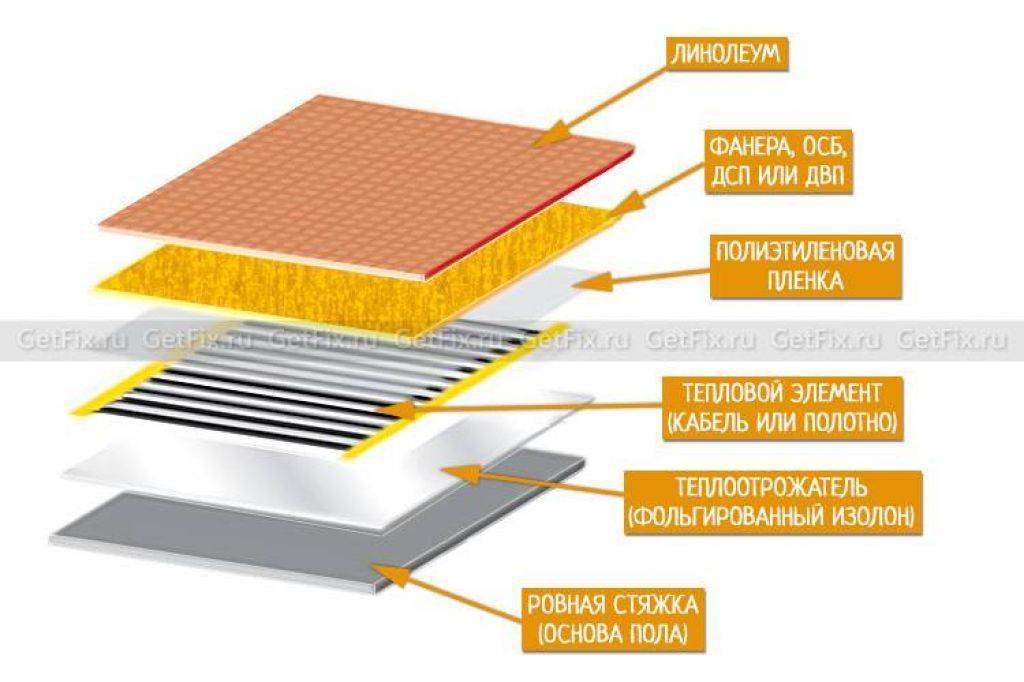

Линолеум – это материал покрытия, который нельзя укладывать непосредственно на термопленку. Специалисты и производители рекомендуют в качестве подложки под него применять листы фанеры, толщиной 1 см.

Фанерные листы закрепляются гвоздями. Забивают их предельно внимательно, чтобы не повредить элементы, проводящие ток. Для этого гвозди забивают исключительно по периметру листа. Фанера должна быть сухой и без видимых повреждений.

Прежде чем приступить к укладке линолеума, необходимо еще раз протестировать ИК пол.

Линолеум укладывают по стандартной технологии. Покрытие расстилается по периметру комнаты и оставляется на 1-2 суток. Затем, в помещениях с маленьким метражом, края закрепляются плинтусами. В больших помещениях линолеум необходимо приклеить.

Теплый пол ЗЕБРА ЭВО-300

В период наступления осенне-зимнего сезона самым актуальным вопросом является выбор системы обогрева собственного дома. Владельцы обращаются не только к традиционным типам отопления (газовое, печное, электрическое или центральное), но и к более современным системам. К данному типу относится пленочный теплый пол. Он может использоваться в качестве единственного источника тепла или выступать как дополнительное отопление.

Группа компаний «ЛУЧ» реализует пленочные обогреватели ЗЕБРА ЭВО-300 WF, которые представляют собой новое поколение отопительных систем, разработанных на базе потолочных пленочных решений. При этом максимальная мощность напольного обогревателя составляет 150 Вт/м2.

Конструкция представляет собой пленку толщиной в 1 мм из специального состава. Один коробочный набор включает 50 секций с размером 500х600мм. Максимальная длина ленты — 10 модулей.

Количество отходов при монтаже сведено к минимуму, т.к. пленку можно нарезать по длине. У нас Вы можете заказать теплый пленочный пол в любых объемах, начиная от одного модуля.

Каждая секция является самостоятельным обогревателем с мощностью 45 Вт и может работать отдельно.

Внешний вид ЗЕБРА ЭВО-300 WF

1. Выходы (фаза, ноль),
2. Контакт заземления,
3. Фирменная этикетка с маркировкой,
4. Резистив (нагревательный элемент),
5. Монтажные зоны,
6. Место кроя.

Основные показатели

• Номинальное рабочее напряжение Uн – 220 В, 50 Гц.
• Максимальная удельная мощность – 150 Вт/м²
• Номинальный ток нагрузки Iн – 1,0 А/м².
• Максимальная температура нагрева – 40° С.
• Толщина – менее 1 мм.
• Вес – около 550 г/м².
• Класс защиты нагревателей – IPx4.

Преимущества ЗЕБРА ЭВО-300 WF

• модульность: при выходе со строя одного из модулей остальные продолжают работать,
• направленный теплый поток, который гарантировано быстрее нагревает помещение и пол, чем другие пленочные системы для пола,
• гарантированный срок службы – 25 лет,
• экологически чистые и безопасные для здоровья компоненты, из которых изготавливаются модули,
• расход электроэнергии составляет 20Вт/ч при условии утепления помещения согласно стандарта СНИП Тепловая защита зданий 23-02-2003,
• простой монтаж, который можно выполнить своими руками,
• отсутствие электромагнитного излучения: токопроводящие элементы помещены в «Клетку Фарадея»,
• не перегревается.

Наша компания осуществляет установку пленочных систем обогрева под любое напольное покрытие.

Под ламинат . Технология монтажа схожа со способом укладки потолочных систем отопления. При монтаже используется 3-мм слой Изолона, который создает теловой защитный экран. Изолон монтируется блестящей стороной к верху. Все стыки и крепления нагревательных элементов соединяются монтажным скотчем. Если основание пола имеет деревянную основу, то крепление нагревательных модулей можно осуществить с помощью монтажного степлера.

Под черновой пол на лагах . Систему под данный пол можно установить двумя способами:

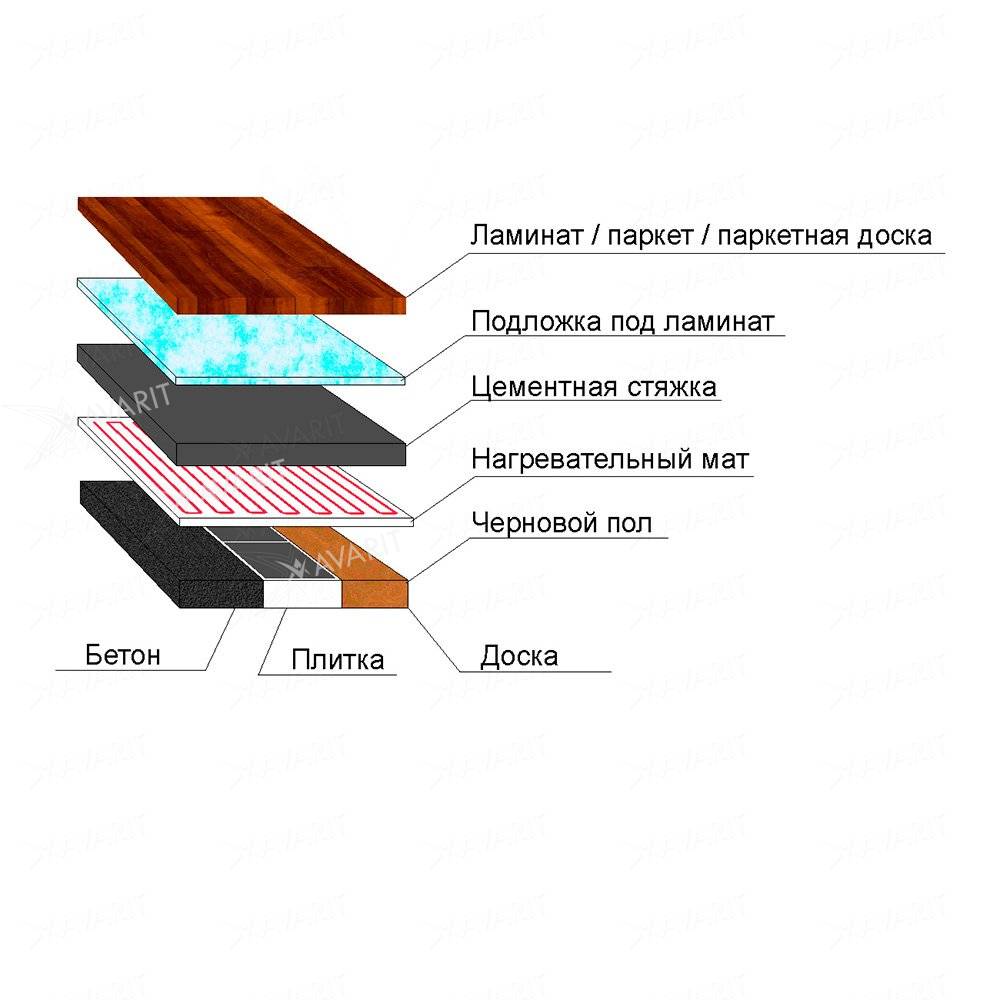

Под стяжку . На основание укладывается теплоизоляционный слой толщиной минимум в 15мм. Затем монтируется теплоотражающий слой с использованием скотча. Такая последовательность гарантирует изоляцию поверхностей, отдающих тепло, в результате чего повышается энергоэффективность, направленность работы системы и уменьшается расход электроэнергии.

Модули нужно укрыть полиэтиленовой пленкой слоем не менее 0,1мм. Все стыки снова проклеиваются скотчем. Пленка заводится немного выше уровня стяжки. Затем укладывается металлическая сетка, которая будет выступать в роли каркаса. Только теперь можно заливать стяжку до нужного уровня.

Для правильного соблюдения корректной нагрузки на электропроводку необходимо рассчитать мощность пленочного отопительного пола. При условии, что мощность системы выше 2,2 кВт (10А), подключать ее напрямую нельзя. Для подключения такой мощности используется модульный контактор. Система выдерживает силу тока в 16А, но качество электроэнергии может не соответствовать утвержденному стандарту. В результате перепадов в электросети изменяется сила тока, скачки которого могут повредить терморегулятор.

Где купить теплый пол в Севастополе?

Компания «ЛУЧ» представляет передовые экономичные решения для отопления различных объектов. Наши консультанты помогут рассчитать мощность теплого пола и количество секций. Мы представляем самые выгодные цены на реализуемые системы теплого пола в Севастополе и регионе. Для уточнения всех деталей оставьте свою заявку или позвоните по телефону.

Работы по укладке

Выполняется укладка теплого пола под линолеум по следующей технологии:

• Заранее необходимо выбрать место под установку термостата и нагревательной фольги.
• Поверхность очищается от всевозможных загрязнений. Затем, если в этом есть необходимость, основа выравнивается.
• Далее на пол укладывается теплоотражающий материал и фиксируется к поверхности при помощи двухстороннего скотча. Вся поверхность должна быть закрыта без образования щелей, но укладывать материал внахлест нельзя. Полосы материала скрепляются между собой скотчем.
• Термопленка разрезается на листы необходимого размера по специальным линиям разреза. Размеры могут быть 20 см — 8 м. Для экономии на материале листы лучше располагать так, чтобы они были большей длины.
• Затем пленочный теплый пол под линолеум укладывается медной стороной на теплоотражающую подложку. Полосы необходимо располагать максимально близко друг к другу, это обеспечит равномерный прогрев поверхности. Но листы термопленки не должны располагаться друг на друге или пересекаться.
