Подключение светодиодной ленты к сети 220 в схема

С балластным элементом

Подключение светодиодной ленты к сети 220 В без блока питания возможно, но нежелательно из соображений безопасности. Каждая точка цепи будет находиться под полным сетевым напряжением, поэтому все манипуляции надо производить при полном отключении ленты. Но если более безопасные варианты недоступны, можно подключить к сети через резистор, который погасит излишек напряжения. Его номинал выбирают так, чтобы при рабочем токе (определяемым мощностью светильника) на нем падала разница между напряжением сети и номинальным напряжением ленты:

Rб=(Uсети-Uном)/( Iном), где:

Rб – значение балластного сопротивления;
Uсети – сетевое напряжение;
Uном – номинальное напряжение ленты;
Iном – номинальный ток ленты, вычисляемый по формуле Руд*L /Uном.

Важно! В данном расчете надо пользоваться амплитудным значением сетевого напряжения 310 В. Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом

Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания

Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом. Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания.

Подключение ленты через гасящий резистор.

На самом деле, все не так радужно. Для начала надо посчитать мощность, рассеиваемую на балласте, как ток, умноженный на напряжение (здесь берется действующее значение напряжения 220 В):

Рб=Iном*220В = 10А*220В=2200 Вт. Найти резистор такой мощности сложно, да и габариты у него будут соответствующие. И с ростом мощности полотна расчетное сопротивление будет падать, а рассеиваемая (впустую!) мощность – расти, поэтому такой способ применим только для маломощных светильников. Эту проблему можно обойти применением в качестве балласта конденсатора вместо резистора. Его емкость рассчитывается по приведенной формуле:

С=4,45 (Uсети-Uном)/( Iном), где С – емкость в мкФ.

Применение конденсатора в качестве балласта.

Конденсатор должен быть рассчитан на напряжение не менее 400 В, а в схему надо добавить два резистора:

R1 – сопротивлением в несколько сот килоом для разрядки конденсатора после выключения;
R2 – для ограничения тока заряда в момент включения, его номинал может составлять несколько десятков Ом.

Но эта проблема не единственная:

Упоминалось о вопросах с электробезопасностью при эксплуатации лент с таким подключением. Поэтому запитать таким образом можно лишь ленту в силиконовой оболочке, а места соединений должны быть тщательно изолированы. И совсем плохой идеей будет применить такое подключение во влажных помещениях (бассейнах, банях, аквариумах).
Расчет верен только для определенной ленты заданной длины. При любой замене или изменении длины полотна балласт надо пересчитать заново.
Напряжение в сети в нормальном режиме может отклоняться в пределах 5%, максимально допустимым считается 10%. Также точность самых распространенных резисторов составляет 10%. С учетом разброса параметров лент относительно заявленных, напряжение на ленте (и ток через светодиоды) может значительно отличаться от расчетных, даже если уточнить расчеты фактическими замерами – просто по причине колебаний напряжения сети. Итогом может стать с одной стороны снижение яркости свечения, с другой – выход светильника из строя из-за сверхтока. Эта проблема проявляется тем отчетливей, чем ниже напряжение питания ленты. При применении конденсатора проблема лишь усугубляется, потому что ряд номиналов емкостей реже, чем ряд сопротивлений, а фактическая точность ниже.
При применении диммера для регулирования яркости или контроллера для управления цветом свечения RGB-лент ток через светодиоды будет изменяться, одновременно будет меняться падение напряжения на балласте, что также усугубит нестабильность падения напряжения на ленте синхронно с изменением тока. Поэтому применение устройств для регулирования интенсивности излучения исключено.

По совокупности проблем такое подключение надо применять лишь при полной невозможности использования блока питания на соответствующее напряжение.

Параллельное включение полотен с индивидуальным балластом.

Если применяется несколько отрезков полотна общей длиной более 1 метра, их надо соединять параллельно. В противном случае проводники ленты не смогут выдержать общего тока системы освещения. Еще лучше рассчитать балласт для каждого отрезка раздельно. При необходимости замены пересчету будет подлежать только заменяемое полотно. Диодный мост должен с запасом выдерживать суммарный ток всех отрезков ленты.

Как выбрать ленту для светодиодной подсветки

Планируя покупку ленты для устройства светодиодной подсветки своими руками, следует учитывать несколько факторов. Именно они будут определяющими при выборе модели ленты:

Какой тип освещения вы планируете реализовать, используя ленту: заполняющий или основной. Для заполняющего света подойдет лента SMD-3528 с плотностью расположения светодиодов 30-60 на 1 п.м. Для основного освещения необходимо выбирать ленту с количеством светодиодов не меньше 120 на 1 п.м. При этом следует учитывать, что ленты 120-240 светодиодов на 1 п.м. надо монтировать на алюминиевый профиль. Для лучшего охлаждения, во избежание быстрой деградации светодиодов от перегрева.

Если останавливают выбор на ленте SMD-5050, следует учитывать, что световой поток белого света от нее очень слабый. Она подходит только для фонового освещения или реализации декоративных задач. Чтобы реализовать возможность использовать ленту в качестве источника белого света, необходимо выбирать ленту с дополнительными светодиодами белого свечения. Не оснащенная дополнительными светодиодами лента SMD 5050 имеет следующие показатели светоотдачи, соответствующие светоотдаче ламп накаливания:

ТАБЛИЦА 1

Зависимость мощности от количества светодиодов на 1 п.м.

Количество светодиодов на 1 п.м.	Соответствует светоотдаче лампы накаливания (Вт)
30	7,2
60	14,4
120	28,8
240	57,6

Если использование ленты планируется в помещениях с повышенной влажностью или на улице – класс защиты ленты должен быть IP65 это указывается в сертификате, прикладываемом к ленте при продаже. Если ленту планируется использовать для освещения бассейна, фонтана, водоема в саду или для подсветки в аквариуме класс защиты должен быть IP67.

Как устроена светодиодная лента?

Полосы, которые продаются в магазинах, устроены намного сложнее, чем обычный домашний вариант. Представленные для продажи лампы имеют пластичную печатную плату, на которую уже вмонтированы светодиоды.

В домашних условиях подобную конструкцию изготовить практически невозможно, однако можно заменить элементы на более простые и дешевые:

Печатную плату можно заменить на текстолитовую пластинку.
Светодиоды SMD-версии с легкостью поменять на обычные.
Резисторы той же серии заменяются ножками.

Это легкий вариант, который обойдется дешево, причем выглядеть будет ничуть не хуже, а наоборот – даже лучше.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.

Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.

Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:

мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.

Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

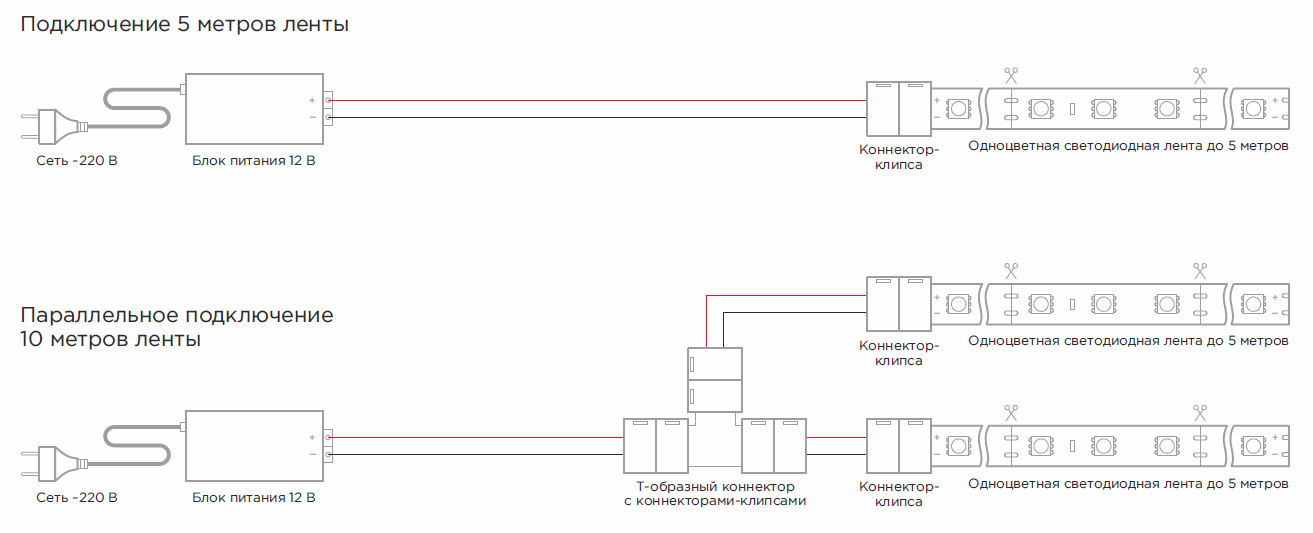

Схема подключения светодиодной ленты RGB длиной 5м или 10м

Для начала рассмотрим вариант, когда у вас общая длина светодиодной подсветки всего 5м или 10м, то есть две цельные ленты соединенные параллельно по 5м каждая. Что необходимо в этом случае?

блок питания, преобразующий 220В из сети в 12 или 24В необходимые для работы подсветки

Все нюансы по его выбору, регулировке напряжения и особенностям подключения можно узнать из статьи ”Как правильно выбрать блок питания для светодиодной ленты”.

RGB контроллер

Его в отличие от блока питания можно подбирать без запаса по мощности, что называется впритык. Главное правильно рассчитать мощность самой ленты.

Например, если 1м потребляет 14,4Вт (данные можно найти на упаковке или из таблиц, согласно разновидности светодиодов), то 10м будут соответственно “кушать” 144Вт. Именно на такую мощность и покупаете контроллер.

Как все это правильно подключить? Во-первых, 220В нужно подать на сам блок питания. Обычно слева на нем имеются две клеммы с маркировкой L(фаза), N(ноль) и заземление. Здесь полярность L и N соблюдать не обязательно.

Далее по схеме идет контроллер. У него имеется ряд клемм:

Light с контактами BGR V+

Расшифровываются они как:B (blue) – синий

G (green) – зеленый

R (red) – красный

+V – общий плюс на светодиодной ленте. Непосредственно на ленте он может быть подписан как ”+12” или просто ”+”. Все остальные три контакта rgb являются минусовыми.

Power с контактами “+” и ”-”

В отличие от монохромной ленты у RGB варианта не два контакта, а четыре. А иногда и все пять!

Поэтому заранее уточняйте, сколько контактов для пайки проводов имеет лента и покупайте соответствующий контроллер. Особенно это актуально при покупках через интернет магазины.

К контактам Power подается напряжение 12 или 24В от блока питания.

Здесь соблюдать полярность уже строго обязательно.

Ищите на блоке клеммы с надписью ”V+” и “V-“. Вместо “V-“ иногда пишут “COM”.

Далее заводите в клеммы контроллера три припаянных к ленте RGB проводка, каждый из которых отвечает за свой цвет. R подключаете к R, G к G и так далее.

Если перепутаете порядок, подключите красный к зеленому или наоборот, ничего страшного не случится, просто будут путаться цвета на пульту управления.

Кстати, светодиодную ленту RGB в крайних случаях можно подключать и вовсе без контроллера, напрямую к блоку.

Для этого нужно скрутить все три провода rgb в один и подать на него минус, а на второй проводок плюс.

Правда в этом случае, ни о какой разноцветной подсветке и речи быть не может. Однако как один из вариантов освещения, при выходе из строя контроллера, рассматривать можно.

123

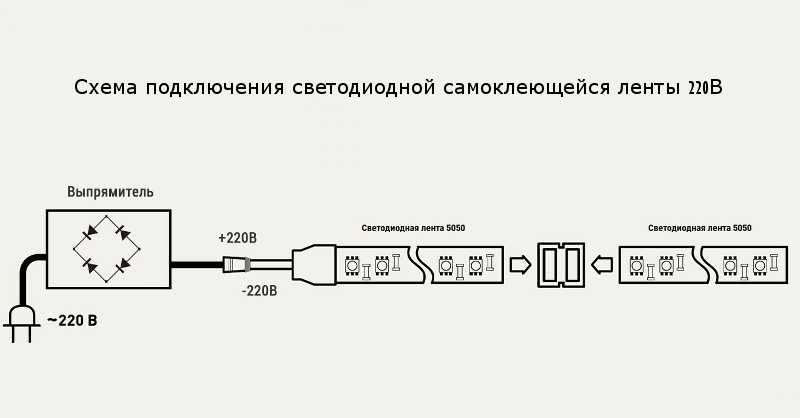

Разновидности светодиодной ленты на 220 В

ЛЕД ленты на 220 В делятся на несколько разновидностей. В них используются светодиоды:

3528.
2835.
5050.
3014.

Также имеется более мощные образцы — SMD 5630. Самой большой популярностью пользуются ленты 3528 или 5050. Их достаточно просто приобрести в российских магазинах. А вот остальные модели придётся приобретать через интернет-сайты у китайцев. Но профессионалы подобные модели приобретать не советуют, поскольку покупателей могут обмануть. Дело в том, что внешне диоды очень похожи на обычные Но на них печатается маркировка, где обозначается напряжение, в котором лента может работать.

Особенностью конструкции считается то, что лента на 220 В нарезается только по одному метру или 50 см, также есть вариант на 200 см. То есть отрезок 80 или 30 см получить не получится.

Особенности и преимущества подсветки

Главное преимущество светодиодной подсветки – небольшая энергоемкость и безопасность эксплуатации. Большой ресурс работы светодиодов, составляющий для лент, произведенных с использованием кристаллов OSRAM или Cree не менее 50 000 часов, позволяют использовать их длительное время, при этом не особо задумываться о затратах на оплату электроэнергии. Экономичность потребления электроэнергии у светодиодных лент в 10 раз выше, с аналогичной по силе свечения лампой накаливания и на 60% -по сравнению с люминесцентной лампой.

Гибкость источника света позволяет реализовать возможности, не достижимые при использовании других источников света, или связанные со сложными техническими решениями.

Светодиоды обладают свойством мерцать с частотой тока, от которого они питаются. При свечении в режиме максимальной яркости мерцание практически не заметно. По мере снижения яркости свечения при помощи диммера, оно становится заметнее и начинает утомлять глаза, может вызвать головную боль. Чтобы избежать неприятного воздействия на глаза светодиоды обычно размещают таким образом, чтобы свет от них напрямую не попадал в глаза. По контуру потолка, заглубляя их в нишу потолочного плинтуса специальной конструкции, по контору фальшстенок, на нижних поверхностях мебели или архитектурных конструкций, которые находятся выше или ниже уровня зрения среднего по росту человека.

Как правильно подключить светодиодную ленту в машине

Подключать светодиоды в автомобиле можно к бортовой сети либо напрямую к аккумулятору (нежелательно, об этом дальше).

Бортовая электрическая сеть машины не соответствует номинальным параметрам питания светодиодов, поскольку напряжение, снимаемое с аккумуляторной батареи, достигает 14,5 Вольт. Для светодиодов это не фатально, но существенно сокращает срок эксплуатации.

Второй фактор риска непосредственного включения в бортовую сеть – внушительные перепады по току. В любом автомобиле есть агрегаты со значительным отбором мощности аккумулятора – стартер, головное освещение, кондиционер, электроусилитель руля. Они потребляют сотни Ватт, а токи достигают десятков Ампер.

Наверняка вы замечали, как во время запуска двигателя гаснут фары, отключается магнитола, бортовой компьютер, а включение кондиционера «просаживает» громкость музыки. И это при разделении линий проводки через распределительную коробку и наличии стабилизаторов тока в аппаратуре.

Используйте стабилизатор

Любой светодиод способен длительно функционировать только в узком диапазоне токов и напряжений. Например, светодиодный элемент SMD 3528 требует для питания 2,8-3,4В и 0,02А. Благодаря ограничительным резисторам на самой ленте они комфортно себя чувствуют только при напряжении сети 12В.

Для подключения светодиодной ленты к 12V автомобиля используйте стабилизатор, подключается он в разрыв плюсового провода от аккумулятора. Можно собрать его своими руками. Ниже схема на примере стабилизатора напряжения LM 7812. Он имеет выходное напряжение 12В и выдает ток до 1А. Это устаревшая модель, требует дополнительного охлаждения.

Более современные импульсные стабилизаторы будут хорошей заменой устаревшим аналогам. Вот характеристики обычного импульсного стабилизатора с Aliexpress:

Широкий диапазон входного (4-36В) напряжения и регулируемое выходное (1-36В);
регулируемый выходной ток (0-5А);
защита от перегрева и короткого замыкания;
заявлен широкий диапазон рабочих температур -40 +80 градусов;
КПД преобразования 96%;
стоят на али в районе 3-4$ (220-270 рублей).

Импульсный стабилизатор 12В

Подключение RGB ленты

При подключении RGB ленты, в цепь добавляется RGB контроллер, который регулирует питание каждого цветового светодиода и позволяет получать любой цвет. Он подключается после стабилизатора, перед RGB лентой.

Подробно про принцип работы и подключение RGB ленты.

Схема подключения РГБ ленты в автомобиле

При подключении диодной ленты в авто следует избегать ее изгибов. Любой излом приведет к разрыву токопроводящего покрытия. Если нужен резкий поворот — делайте разрыв и подключайте концы коннекорами.

Используйте коннекторы

Спайка — самый надежный метод крепления проводки, но это не всегда удобно. В условиях ограниченного пространства всегда есть риск повредить обшивку салона машины раскалённым жалом паяльника, да и паять в позе акробата не комфортно. Для соединения отрезков можно смело использовать коннекторы с заранее напаянными проводами.

Они плотно зажимают контакты и достаточно надёжны даже в условиях постоянной вибрации. А вот места таких соединений, расположенных снаружи автомобиля, лучше залить герметиком или термоклеем. Если для прокладки проводки светодиодной ленты в корпусе машины пришлось делать дополнительные отверстия, тщательно обработайте их антикоррозийным составом и, по возможности, герметизируйте. Места соединения проводов для надёжной изоляции следует закрывать термоусадочной трубкой.

Типы применяемых led-диодов

При создании самодельной ленты, светящейся одним цветом, подойдут полупроводники типа SMD 3028 или SMD 5050. Во втором случае используются три кристалла, поэтому свечение будет наиболее ярким, но и потребление электроэнергии выше. Также яркость зависит от числа элементов, расположенных на 1 пог. м.

Количество светодиодов на условный метр влияет на суммарную нагрузку изделия:

30 элементов типа SMD 5050 — 7,2 Вт;
60 SMD З528 — 4,8 Вт;
60 SMD 5050 — 15 Вт;
120 SMD З528 — 9,6 Вт;
120 SMD 5050 — 25 Вт;
240 SMD З528 — 19,2 Вт;

Платы с полупроводниками, расположенными в несколько рядов, именуются многорядными. В таких случаях обычно используют технологию RGB, позволяющую получить разноцветное свечение.

Ввиду наличия нескольких стандартов производители изготавливают ленту, работающую от источника постоянного тока напряжением 12 или 24 В, или напрямую от сети переменного тока 220 В.

Выбираем ленту для машины

Постараюсь не лить воду, а кратко разберем на что обращать внимание при выборе светодиодной ленты

Тип светодиодной матрицы

Светодиодная подсветка салона. Для подсветки салона автомобиля, включая багажник выбирайте — SMD 3528 60шт/м (размер одного светодиодного кристалла — 3,5×2,8мм). Почему она?

Во-первых мы получаем среднюю мощность 4,4-4,8 Вт на погонный метр со световым потоком порядка 250-300 Лм. При такой мощности светодиоды не требуют теплоотвода и светодиодная лента спокойно монтируется на пластиковые элементы. А светового потока достаточно для полноценного освещения любых элементов салона.

Во-вторых это самая распространенная лента в продаже, покупаем в первом попавшемся магазине.

Варианты типа SMD 5050, 5630, 5730 не подойдут ввиду высокой мощности. Неприятно высокая яркость и необходимость монтировать но теплоотвод, делает их не самым удачным выбором для светодиодной подсветки салона машины.

Наружное освещение автомобиля. Тут включаем голову. Если LED подсветка под днищем авто, можно выбрать светодиоды помощнее — SMD 5050 30/60 шт/м. Алюминиевый профиль будет нашим теплоотводом (про монтаж дальше). Для светодиодной подсветки номера машины или (не дай бог) фар головного света — это плохой выбор. Подобная светодиодная подсветка будет приманкой для инспекторов ГИБДД (про правила установки и штрафы читайте в конце статьи).

Обычные светодиоды или RGB — разницы нет. RGB чуть дороже, ее сложнее подключать и требует дополнительно контроллера управления (подробнее про подключение RGB ленты). Зато она позволяет менять цвет подсветки.

Класс защиты

В продаже преимущественно три класса защиты – IP20, IP65, IP68.

IP20 – открытая лента без защитных покрытий, подходит для использования внутри сухих помещений. Боится влаги, пыли, любых механических воздействий.
IP65 – с защитным силиконовым слоем, способным защитить от конденсата.
IP68 – герметичные водонепроницаемая светодиоды, которые можно размещать на днище автомобиля.

Класс LED IP68

Для светодиодной подсветки бардачка или низа торпеды подойдет и IP20, если ее никто не будет дергать и поливать водой.

Для подсветки остальных элементов желателен класс IP 65-68.

Провода и разъемы

Цифровая лента на конце имеет минимум не два, а три
провода.

V+ (5V или 12V)

V- (GND)

управляющий провод

Два из них — это обычное питание, а третий отвечает за
направление сигнала. К проводам на концах уже готового к использованию изделия
припаяны специальные разъемы:

DI (Digital Input) или цифровой вход в начале ленты

DO (Digital Output) цифровой выход

При наличии таких разъемов подключить ленту неправильной
стороной у вас не получится. Второй конец DO
требуется при наращивании длины световой конструкции.

Ошибка №4
А вот без таких разъемов начало и конец ленты можно и перепутать.

В этом случае ничего гореть и светиться у вас не будет.

Ошибка №5
Слишком длинные провода питания от контроллера.

Если у вас наблюдается ситуация, при которой лента не
загорается, пока вы не коснетесь и не проведете рукой по питающим проводам, то
скорее всего они слишком длинные и управляющий провод подвержен помехам.

В этом случае попробуйте их скрутить косичкой. В
некоторых ситуациях помогает.

Альтернативное соединение

Следующим способом соединения светодиодных лент между собой является пайка. Этот метод является более прочным, но требует кропотливости и занимает время.

Для работы потребуются следующие материалы и инструменты:

Паяльник. Максимальная мощность 40 ватт. Если использовать более мощный, то произойдет перегрев токопроводящих дорожек, в результате чего они отойдут от подложки.
Свинцово-оловянный припой.
Канифоль или паяльная кислота.
Термоусадочные трубки.

Многожильный провод, который будет соединяться с контактами, должен быть достаточно мягким, чтобы в случае изгиба не повредить место пайки. Поэтому для соединения надо использовать провод сечением 0,35-0,5 мм. А поскольку подводящий кабель имеет сечение 0,75 мм, то нужно сделать переход с одного на другой также при помощи пайки.

Подготовка материалов и деталей

Прежде чем приступать к работе, подсчитайте требуемое число светодиодов, их яркость и мощность используемого адаптера. В зависимости от предназначения светильника длина платы будет составлять:

ночник, подсветка для выключателя или розетки — небольшой отрезок с тремя диодами;
аквариум — отрезок, равный длине стенки или периметру емкости;
освещение грядки — несколько частей, длина которых соответствует протяженности грядки;
подсветка для компьютерной клавиатуры — в соответствии с длиной периферийного оборудования;
при замене люминесцентной лампы — несколько частей, длина которых соответствует длине лампы.

Также вам могут пригодиться провода, трубка для термоусадки и изоляции, паяльник, олово, канифоль. Вместо паяльника можно использовать специальные коннекторы. Ни в коем случае не паяйте ленту с помощью кислоты, которая приведет к окислению и разрушению проводников или короткому замыканию.

Основные разновидности

В производстве ленточных осветительных устройств используются такие разновидности ламп.

Трехцветные

Другое название – RGB-ленты. В этих изделиях все диоды состоят из разных светодиодов (зеленого, синего, красного). А сами полосы имеют четыре выхода: общий и по одному для каждого оттенка. Из всевозможных комбинаций указанных цветов получается богатая цветовая гамма.

Используя специальный контроллер, можно управлять трехцветными диодными полосами: устанавливать необходимую периодичность изменения расцветок, выбирать один фиксированный оттенок.

Ленты с RGB-лампами выдерживают напряжение 12 и 24 В: это важно учитывать при выборе блока питанияИсточник dekoriko.ru

Герметичные

Защищенные ленты с диодами чрезвычайно востребованы, поскольку характеризуются высокой устойчивостью к износу, продолжительным сроком службы. Эти изделия также называют водонепроницаемыми либо влагозащищенными. Герметичность таких устройств достигается за счет силиконовой оболочки, полностью обрамляющей элементы.

Герметичные светодиодные ленты прекрасно функционируют под открытым небом, а также в воде. Их применяют для освещения аквариумов, бассейнов.

Герметичная лента защищена от внешних механических воздействий, попадания пыли и влагиИсточник mbright.com.ua

Расчет освещенности

Выясняя, как подключить светодиодную ленту, необходимо для начала рассчитать требуемую мощность изделия и его метраж для создания достаточной освещенности выбранной зоны.

Для популярных диодов есть данные по светимости одного элемента и/или всех элементов, установленных на одном метре ленты.

Если известно, что метр ленты с диодами 3525 в количестве 60 штук дает свечение 300 люмен, 1 такой диод обеспечивает световой поток в 5 люмен. Один метр ленты дает свечение, примерно равное потоку излучения от лампы накаливания 10В (15 люмен на 1 Ватт).

Важно: влагозащищенные ленты за счет изоляции дают поток светимости на 10…30% меньше, чем аналогичные модели без защиты.

Соответственно, для комнаты средних размеров (5х3 м), в которой для получения мягкого освещения достаточно ламп на 200В, потребуется примерно 200х15=3000 люмен, то есть 10 м диодной ленты. Планируя смонтировать диодную ленту по всему периметру помещения, мы должны использовать 15 м ленты. Следует учитывать потери светимости за счет отражения от потолка, которые составляют до 50% в зависимости от способа отделки. Таким образом, выбранной светодиодной ленты достаточно для подсветки комнаты, но не для полноценного «рабочего» освещения. Чтобы проще было пересчитать требуемое количество ленты по аналогии с привычными лампами накаливания и представлять затраты электроэнергии на освещение, стоит воспользоваться таблицами.

Так, для полноценного освещения в комнате (примерно 250 Вт лампы накаливания) размерами 5х3 м потребуется:

общий световой поток 250х15=3 750 лм;
на каждый метр ленты, проложенной по периметру комнаты приходится 3 750/15 = 250 лм;
с учетом потерь на отражение от потолка 40% на каждый метр ленты требуется светимость примерно 426 лм;
под такие требования примерно подходят светодиоды SMD3014-60, SMD3528-120 и SMD5050-30, причем первые два дают избыточную освещенность, третий – недостаточную.

Таким образом, необходимо определиться по световому потоку метра диодной ленты с учетом имеющихся в продаже моделей. Запас светимости в сторону увеличения составляет 5…10%.

Расчет для подключения светодиодной ленты RGB и монохромной не различаются.
