Этапы монтажа систем водоотведения

Системы и схемы водоотведения

Содержание материала

• Системы и схемы водоотведения

• Схемы водоотведения населенных пунктов и ее элементы

• Трассировка водоотводящей сети

• Типы труб и прокладка сети водоотведения

• Сооружения на сети

• Нормы водоотведения, коэффициент неравномерности и определение расчетных расходов сточных вод

• Гидравлический расчет водоотводящей сети

• Прокладка трубопроводов водоотведения при пересечении с подземными трубопроводами, переходами через препятствия

• Прокладка водоотводящей сети в местах устройства транспортных и пешеходных туннелей

• Все страницы

Классификация сточных вод

В результате использования воды человеком в быту и на производстве и при транспортировании отходов она изменяет свои физические и химические свойства и образует сточную жидкость.

По происхождению и характеру загрязнения все сточные воды городов и населенных пунктов, а также промышленных предприятий можно разделить на три группы: бытовые (хозяйственно-фекальные); производственные, атмосферные (дождевые).

Бытовые сточные воды образуются из вод, поступающих от раковин, умывальников, ванн, кранов, а также из бань, прачечных, душевых и воды от мытья полов (хозяйственные воды). Основную массу загрязнений составляют органические вещества растительного и животного происхождения, содержащие биогенные элементы такие как: углерод, азот, фосфор, сера и др.

Производственные сточные воды крайне многообразны по составу и концентрации загрязнений. Загрязнителями производственных сточных вод являются отходы и потери производства.

Производственные сточные воды по их составу можно разделить на три группы: содержащие преимущественно минеральные загрязнения, органические соединения, смешанные загрязнения (органические и минеральные).

Атмосферные (дождевые) воды образуются от выпадения дождя (или таяния снега) и загрязняются отбросами, имеющимися на поверхности территории города или промышленного предприятия.

Атмосферные сточные воды в городах, как правило, содержат минеральные, органические загрязнения.

Под системой водоотведения населенного пункта подразумевают комплекс сооружений, предназначенных для отведения сточных вод и их очистки (рис. 1.).

Рис. 1. Система водоотведения города:

1 – граница города; 2 – коллекторы; 3 – напорный трубопровод; 4 – насосная станция; 5 – уличная сеть; 6 – очистные сооружения; 7 – выпуск в водоем; 8 – главная насосная станция; 9 – аварийный выпуск; 10 – главный коллектор; 11 – границы бассейнов канализования.

Система водоотведения состоит из следующих основных элементов: внутренних водоотводящих устройств зданий, наружной водоотводящей сети, насосных станций, напорных водоводов, сооружений для очистки сточных вод и утилизации осадков и выпусков в водоем.

Внутренние водоотводящие устройства зданий предназначены для приема сточных вод и отведения их за пределы здания. Устройства состоят из приборов( раковин, умывальников, моек, ванн, унитазов, писсуаров, трапов и др.), из сети отводящих труб, стояков и выпусков до дворовой водоотводящей сети.

Наружной водоотводящей сетью называют сеть трубопроводов, отводящих сточные воды самотеком к насосным станциям или на очистные сооружения. В зависимости от назначения и места укладки различают: внутриквартальную сеть, принимающую сточные воды от отдельных зданий и проложенную в пределах квартала; уличную водоотводящую сеть, принимающую сточные воды от внутриквартальных дворовых сетей и положенную по уличным проездам. Уличная сеть объединяется одним или несколькими коллекторами.

Водоотводящая сеть, расположенная в пределах одного дворового участка и объединяющую выпуски из отдельных зданий, называют дворовой.

Виды канализационных систем

Существуют различные виды канализации, действующие по собственному принципу или выполняющих специфические функции. По функционалу и расположению различают:

• внутренняя канализация. Объединяет все трубопроводы, подключенные к сантехническим устройствам (ваннам, раковинам, унитазам) и сведенным в единый канал;
• наружная канализация. Сеть подземных трубопроводов, по которым происходит перемещение сточных вод в отстойники;
• очистные сооружения. Выполняют осветление стоков, очистку от загрязнений и органических отходов и возврат в водоемы.

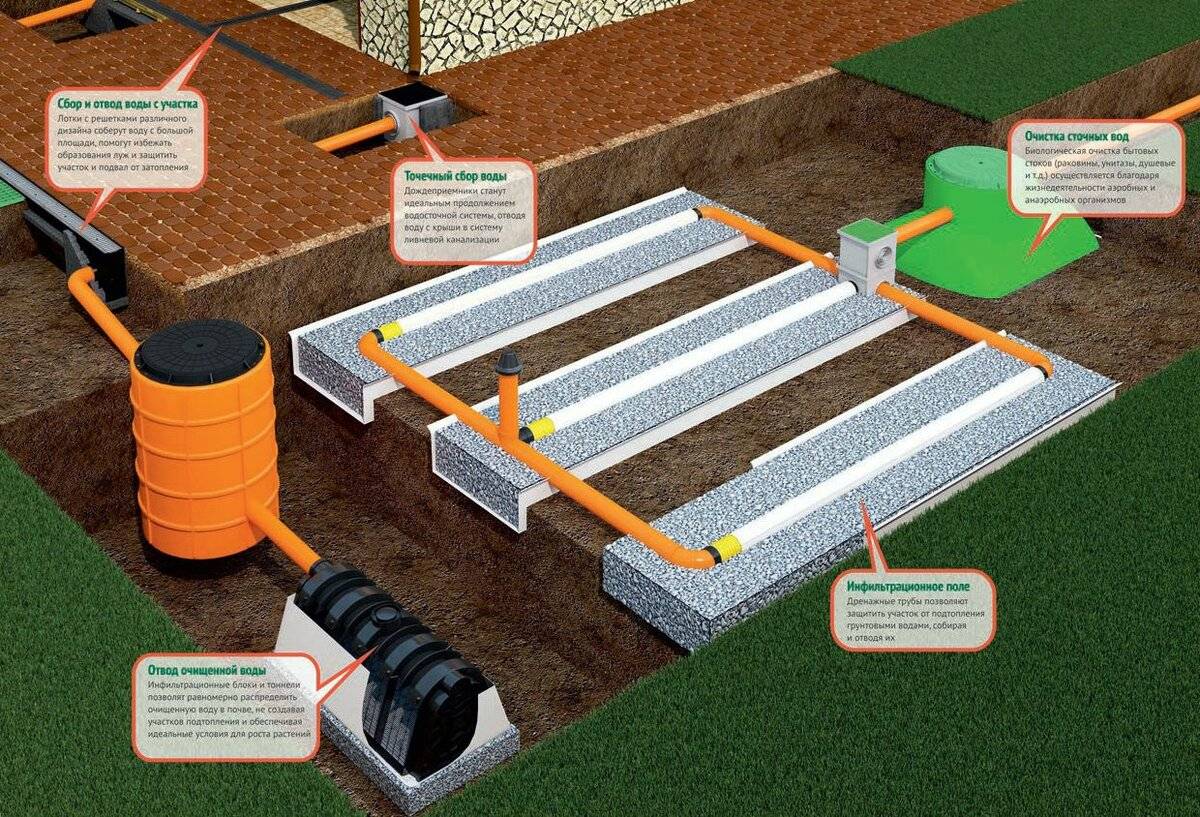

Пример внутреннего и наружного устройства

По выполняемым задачам канализационные системы бывают:

• бытовые (хозяйственно-фекальные). Обозначаются в документации К1;
• ливневые (К2);
• промышленные (К3).

Канализация К1 может быть:

• централизованная, т.е. трубопровод, выходящий из жилого помещения, подключен к общей структуре городской канализации;
• автономная. Стоки и органические отходы складируются и впоследствии вывозятся, или осветляются, перерабатываются и утилизируются в собственных очистных сооружениях малой мощности (септиках).

В основном, системы состоят из трубопроводов. Доля другого оборудования относительно невысока и сосредоточена на очистных сооружениях. Это насосы, сепараторы и другие устройства, производящие транспортировку, перекачку и утилизацию стоков. Технические характеристики и состав этих агрегатов зависят от объемов сточных вод и общих параметров системы.

Вам также может понравиться — Как устроена система канализации в многоквартирном доме

Виды канализационных труб

Канализационные трубы, прежде всего, делятся на чугунные трубы и пластиковые.

Чугунные канализационные трубы

Канализационные трубы из чугуна применяют с давних времен, т.к. сталь абсолютно не подходит для монтажа систем канализации. Чугунные трубы обладают прочностью и значительной долговечностью, гарантийный срок службы чугунной канализации составляет 80 лет. Однако такие трубы имею и свои недостатки, такие как большая металлоемкость, шероховатость внутренней поверхности, которая создает сопротивление при движении воды, а так же способствует образованию наростов внутри трубы. Так же чугунные трубы имеют значительный вес, тем самым усложняя их монтаж. И еще один недостаток это высокая стоимость чугунных труб, т.к. производство чугуна само по себе имеет высокую стоимость.

Пластиковые канализационные трубы

С недавнего времени альтернативой чугунных труб стали пластиковые канализационные трубы, которые обладают рядом преимуществ, по сравнению с чугунными. Пластиковые канализационные трубы в первую очередь значительно дешевле и легче в монтаже. Они обладают малым весом (пластиковую трубу диаметром 200мм и длинной 6 метров может спокойно поднять один человек), гладкость внутренней поверхности значительно уменьшает сопротивление движению воды. Долговечность пластиковых труб составляет около 50 лет. Однако пластиковые канализационные трубы не обладают такой универсальностью в применении как чугунные, поэтому их делают из различных материалов, что бы достичь наиболее оптимального варианта для той или иной системы канализации.

Рассмотрим основные виды пластиковых канализационных труб:

1. Трубы из поливинилхлорида так называемые ПВХ трубы. Обычно такие трубы имеют серый или оранжевый цвет (для наружных сетей).

Канализационные трубы ПВХ обладают такими достоинствами как:

• Высокая прочность.
• Устойчивость к низким температурам.
• Механической и химической износостойкостью внутренней поверхности.

Однако ПВХ трубы боятся высоких температур, их максимальная рабочая температура составляет 40 С, а кратковременная 80 С. При превышении этой температуры канализационная труба теряет свои свойства, и значительно снижается срок ее службы.

ПВХ трубы применяются для наружных и внутренних систем канализации.

По классу прочности канализационные ПВХ трубы подразделяют на:

• легкие SN 2, применяются в случаях, когда система канализации не проходит через дороги и лежит на небольшой глубине;
• средние SN 4, прокладываются под небольшими дорогами;
• тяжелые SN 8 канализационные трубы используют для прокладки под автомагистралями и промышленными предприятиями.

2. Канализационные трубы из полипропилена ПП. Цвет таких трубы обычно серый.

По сравнению с ПВХ трубами полипропиленовые менее жесткие, в свою очередь ПП трубы обладают большей теплостойкостью и могут работать при температуре до 80 С. Поэтому их область применения это внутренние канализационные сети. Так же следует отметить что полипропиленовые трубы плохо горят.

Канализационные трубы из полипропилена не подходят для наружной канализациис прокладкой в грунте, так как имеют недостаточную жесткость, а так же могут быть повреждены грызунами.

3. Гофрированные трубы для наружной канализации из полиэтилена.

Такие трубы выпускаются диаметром 200 – 800 мм и используются исключительно для наружной канализации, там где требования к прочности особо велики. Гофрированные трубы можно укладывать в землю на глубину до 15 м.

Гофрированная канализационная труба состоит из наружной гофрированной стенки из толстого полиэтилена, которая и придает ей прочность, и внутренней гладкой стенки меньшей толщины, которая способствует беспрепятственному движению воды.

Некоторые производители изготавливают гофрированные канализационные трубы из полипропилена, что делает их устойчивыми к высоким температурам. Такие трубы обычно применяются на предприятиях, где необходима устойчивость к горячим производственным отходам.

Нюансы обустройства напорной канализации в частном доме

В загородном доме канализация может быть напорного либо самотечного типа. Второй вариант является наиболее популярным. В этом случае сточные воды перемещаются в накопительный резервуар за счет гравитации. В каких ситуациях подойдет напорная система? Ее оборудуют в том случае, когда отсутствуют технические условия для обустройства самотечной канализации.

Когда невозможно сделать самотечную систему:

• коттедж уже возведен, при этом он находится ниже уровня канализационной системы;
• из-за особенностей рельефа территории не получается проложить трубопровод с необходимым уклоном, например если местность горная, со скальными грунтами либо рельеф крутой вне зависимости от типа почвы;
• нельзя использовать трубопровод с большим сечением либо внутренняя канализация имеет сложную конфигурацию.

Некоторые домовладельцы планируют разместить в подвальном помещении сауну, поэтому там необходимо оборудовать туалет и отвод сточных вод. Когда уровень пола цокольного этажа выше отметки наружного канализационного трубопровода, то есть входной патрубок находится выше, самотечную систему не получится обустроить.

Выход из ситуации — напорная канализация, в которой есть специальное оборудование: используются напорные трубы, колодец или резервуар для сбора сточных вод, фекальный насос либо насосная станция.

Функционирование напорной системы отличается. Сточные воды от коттеджа по трубам стекают в герметичный накопительный резервуар. С помощью насоса с измельчителем либо насосной станции стоки перекачиваются и поступают в общую канализацию.

Для расчета и создания проекта такой системы следует обратиться к профессионалу. Если у вас нет опыта проведения подобного вида работ, своими силами спроектировать напорную канализацию не получится. Ее работа будет неправильной, оборудование сломается через короткий промежуток времени.

Что такое канализация

                Канализационные сети — это
одна из частей общей
системы водоснабжения и водоотведения, выполняющая функции сбора и удаления
сточных вод и органических отходов жизнедеятельности. Несколько упрощенно,
это — разветвленная сеть трубопроводов, заходящих в каждое городское здание и обеспечивающее вывод
стоков в специализированное сооружение

Несколько предвзятое отношение
большинства людей к канализации совершенно незаслуженно, поскольку ее важность
и ответственность невозможно преувеличить. Достаточно вспомнить, что все
вспышки эпидемий приходятся на отсталые страны с полным отсутствием
инфраструктуры

                Состав и схема работы комплексов могут быть различными. Это
обусловлено величиной населенного пункта, количеством зданий и людей,
проживающих в них. Для функционирования канализационной сети требуется вода, с помощью которой
происходит транспортировка твердых отходов. Других способов не придумано, поэтому канализация
входит в состав
комплекса водоснабжения, являясь одной из приоритетных частей городской инфраструктуры. Условия
работы системы достаточно жесткие, она функционирует круглый год и нуждается в защите от
замерзания. Для этого трубопроводы помещают под землю, на глубину, превышающую уровень промерзания
грунта в зимнее время. Учитывая, что сеть пронизывает весь город, заходя в каждый дом, можно вполне отчетливо
представить объемы и степень распространение комплекса.

Канализационные сети

Классификация сточных вод

Водоотведение — это комплекс сооружений и инженерных мероприятий, предназначенных для сбора и транспортирования за пределы населенного пункта или промышленного предприятия сточных вод, их очистки, обезвреживания и обеззараживания с целью сброса в водоем или для повторного использования.

Сточная вода или сточная жидкость — это вода бывшая в употреблении и изменившая свои физические и химические свойства.

Сточная жидкость, образующаяся в результате жизнедеятельности человека в быту, носит название хозяйственно-фекальной или бытовой. В состав этой жидкости входят : физиологические отбросы человека, отходы бытовой деятельности, остатки пищи, загрязнения от мойки овощей, фруктов и т.д.

Сточная жидкость, образующаяся в производстве при изготовлении продукции, называется производственной или технологической. В её состав входят отходы от исходного сырья, готовой продукции, вещества промежуточной стадии производства, вещества, используемые для изготовления продукции. Кроме того, на промышленных предприятиях образуются сточные воды от санитарно-технического оборудования и душевых, которые по составу аналогичны хозяйственно-фекальным.

Сточная вода, образующаяся во время дождей или снеготаяния, называется дождевой или атмосферной. В её состав входят загрязнения, смываемые с территории улиц, площадей населенных пунктов и промышленных площадок.

Загрязнения сточной жидкости могут быть минерального и органического происхождения, находящиеся как в растворенном, так и нерастворенном состоянии.

Технология монтажа

                Локальную канализационную систему
принято делить на две части:

• внутренняя, включающая стояк с отводами к
  сантехническим устройствам — кухонным раковинам, умывальникам, ваннам, унитазам и т.п.;
• наружная, состоящая из септика, поля фильтрации
  и подводящих трубопроводов, погруженных в грунт.

Разделение условно, поскольку
система может функционировать только целиком. Различие между этими частями заключается
только в месте работы и специфике монтажа. Рассмотрим их внимательнее:

Внутренняя канализация

                Внутренняя
канализация состоит из трубопроводов, отходящих от сантехнических приборов,
присоединенных к стояку. Монтаж системы необходимо начинать с вертикальной
части — самого
стояка с фановой трубой. Она необходима для вывода канализационных газов из
внутреннего пространства труб. Основную сложность представляют узлы прохода
через перекрытия и, в особенности, сквозь кровлю. Потребуется обеспечить герметичность
прохода, иначе дожди быстро превратят стропильную систему в груду гнилых досок.

                Сборка
вертикальных и горизонтальных труб никакой сложности не представляет. Они
вставляются друг в друга, по необходимости подрезаются по длине. Для крепления
к полу или стенам используются специальные хомуты, которые продаются в
строительных магазинах.

Наружная канализация

                Наружная канализация — это самая трудоемкая часть работ. Предстоит произвести значительные земляные работы — выкопать траншею от дома до точки установки коллектора, углубление под септик, подготовить заглубленную площадку под поле фильтрации. Если участок маленький, лучшим решением станет устройство дренажного колодца.

                Траншею
выкапывают на глубину, превышающую уровень промерзания грунта. Если это
обеспечить нельзя, трубу утепляют, устанавливая на нее пенопластовую скорлупу, изолируя
стекловатой или керамзитом. Рекомендуется использовать двухслойное
утепление — сначала плотно укутать трубу скорлупой или подобным
материалом, потом засыпать керамзитом, пенопластовой крошкой или иным
влагостойким утеплителем

Важно обеспечить уклон труб:

• диаметром 50 мм — 3 см на 1 м длины;
• 110 мм — 2 см на 1 м длины;
• 160 мм — 0,8 см на 1 м длины трубы.

На поворотах или разветвлениях
надо установить ревизионные люки, с помощью которых будет производиться чистка
и устранение заторов.

Вам также может понравиться — Уклон канализационных труб по СНиП

Способы очистки

В природе все предусмотрено, поэтому вода в водоемах обладает способностью к самоочищению. Однако этот процесс происходит не быстро, поэтому с большим потоком стоков естественные методы очищения не справятся. По этой причине отведение сточных вод без предварительной очистки запрещено.

Безопасная утилизация сточных вод – это обработка с целью удались из воды максимальное количество загрязнений. Организация очистки сточных вод и их отвод – это важная задача, которую нужно решить при постройке здания. Способы, которыми обрабатывают сточные воды, можно разделить на несколько групп, это:

• Механические;
• Физико-химические;
• Химические;
• Биологические.

Каждый из названных способов может быть применен по отдельности, но лучшего результата удается добиться при использовании комбинации нескольких методов.

Механические методы

При использовании механической очистки применяют два способа:

• Отстаивание;
• Фильтрация.

В первом случае применяются отстойники для сточных вод. Здесь происходит разделение веществ на фракции в зависимости от их удельного веса. Для фильтрации используются различные фильтры, которые позволяют отделять крупные включения.

При использовании механического метода можно добиться удаления 65-70% примесей из бытовых сточных вод и примерно 95% примесей из ливневых стоков. Поэтому отстаивание или осветление – это только первый этап, затем хозяйственно-бытовые сточные воды нуждаются в доочистке.

Чаще всего, доочистка сточных вод осуществляется с использованием биологических методов. Дополнительно может быть применено обеззараживание сточных вод с использованием озонаторов или ультрафиолета.

Химические методы

При использовании химических методов в очищаемую среду добавляют специально подобранные химические реагенты. Эти вещества вступают в реакцию с веществами-загрязнителями с образованием нерастворимых веществ, которые осаждаются на дно отстойника. При использовании химического способа можно добиться удаления около 95% загрязнений, растворенных в воде, и около 25% нерастворенных веществ.

Физико-химические методы

При использовании этих методов сточные воды подвергаются специальной обработке, позволяющей удалить, как растворенные, так и нерастворенные загрязнения. Чаще всего применяются следующие методы:

• Коагуляция. В этом случае, в сток вводятся специальные вещества, под действием которых мелкие взвешенные частицы слипаются, образуя крупные агрегаты, оседающие на дно.
• Флокуляция. Этот процесс имеет тот же принцип, что и коагуляция, но реагенты при его использовании применяют другие.
• Экстракция. Это метод извлечения из жидкости определенных веществ. Он достаточно дорог, поэтому применяется тогда, когда извлеченные вещества могут быть использованы повторно.
• Ультрафильтрация. Используются ультрафильтры в промышленных системах канализации, если в системе предусмотрено использование вторичной воды. Ультрафильтрация позволяет отделить высокомолекулярные соединения от низкомолекулярных.

Как правило, физико-химические методы используются для переработки промышленных стоков, так как в них может содержаться большое количество разнообразных химических веществ.

Методы биоочистки

Для переработки бытовых сточных вод, содержащих много органики, применяют биологические методы. Они основаны на использовании присутствующих в природе бактерий, которые используются в естественных процессах самоочистки. В процессе своей жизнедеятельности бактерии перерабатывают органические включения, разлагая их на безопасные составляющие.

Самые простые методы биоочистки используются в выгребных ямах и септиках. Тут органические отходы, осевшие на дно, подвергаются анаэробному брожению, то есть, обрабатываются микроорганизмами, способными существовать без доступа кислорода.

В современных очистных станциях дополнительно используется аэробная очистка, для этого в рабочую зону подается кислород воздуха. Аэробные процессы проходят намного быстрее и позволяют удалять большее количество загрязнений. Станция биоочистки имеет такие элементы, как аэраторы и электронасосы, то есть, является энергозависимой и требует подключения электропитания.

Обустройство канализации в бане своими руками: пошаговое руководство

Как и в случае с жилым зданием, канализация бани включает внутреннюю и внешнюю системы. Даже если в сооружении обустроена сухая парилка, потребуется отвод жидкости из душа. Система сбора воды зависит от того, каким образом монтируются полы. Схема канализации заносится в проект бани еще на этапе разработки и закладывается в начальной стадии строительства еще до того, как обустраиваются полы.

Если предполагается монтаж деревянных полов из досок, то элементы могут укладываться вплотную или с небольшими зазорами. Если покрытие устанавливается плотно, полы формируются с уклоном от одной стены к другой. Далее, следует найти самую нижнюю точку у стены и оставить в этом месте щель, где будет впоследствии установлен желоб (тоже с уклоном). В самой нижней точке его размещения выполняется соединение с канализационной выводящей стоки трубой.

Если деревянный настил будет делаться со щелями, между досками нужно оставить небольшие зазоры (5 мм). Под полом делается бетонное основание с уклоном к центральной части помещения. В этой зоне будет монтироваться желоб и канализационная труба. Вместо основы из бетона можно поверх утепленного пола уложить металлические поддоны под деревянным настилом. Если полы наливные или кафельные, в нижней точке уклона выполняется монтаж водоприемного трапа, который отводит стоки в трубу.

Использование септиков для стоков из бани

Пошаговое руководство по строительству канализации в бане своими руками

Для монтажа канализационных труб нужно сформировать канавы с уклоном 2 см на 1 м. Их глубина – 50-60 см. На дне этих траншей следует сделать подушку. Для этого насыпается слой песка толщиной 15 см и тщательно утрамбовывается. При этом не стоит забывать об уклоне.

Далее, выполняется монтаж канализационной магистрали. Полипропиленовые трубы диаметром 100 мм укладываются в траншеи. При необходимости обустраивается канализационный стояк. Его нужно зафиксировать на стене с помощью хомутов. Обязательно следует организовать вентиляцию. Когда система готова, выполняется монтаж напольного покрытия одним из рассмотренных ранее способов.

По завершении всех работ предусмотренные проектом трапы и решетки подсоединяются к системе в установленных местах. В зоне, где водоприемник соединяется с выводящей трубой желательно установить сифон. Он будет препятствовать проникновению запахов из канализации обратно в помещение. Чаще всего трапы комплектуются встроенными гидрозатворами.

Канализационные трубы в бане

В продаже можно найти желоба, изготовленные из асбестоцемента, пластика или чугуна. Не рекомендуется использовать изделия из древесины и стали, т.к. они быстро разрушаются под влиянием влаги. Минимально допустимый диаметр желоба составляет 5 см. Если проектом предусмотрено наличие унитаза или другого санитарного оборудования, выполняется его установка и подключение. На этом работы по организации внутренней канализации заканчиваются. Внешняя система выполняется способом, описанным ранее, и может представлять собой септик или дренажный колодец.

Строительство канализации в частном доме: схема вентиляции в бане

Воздухообмен в бане может быть организован различными способами. Каждый из них имеет свои особенности и преимущества. Изучив специфику каждого метода, можно подобрать самый лучший вариант для бани.

Первый способ предполагает создание отверстия, предназначенного для подачи свежего воздуха. Его следует расположить за печью-каменкой на высоте 0,5 м от уровня пола. Отработанный воздух будет выводиться через отверстие с противоположной стороны. Его необходимо разместить на высоте 0,3 м от пола. Чтобы усилить перемещение воздушных потоков на выходном отверстии нужно установить вытяжной вентилятор. Все отверстия закрываются решетками.

Схема канализации для туалета в бане с септиком и вентиляцией

Второй способ подразумевает размещение обоих отверстий в одной плоскости. В этом случае работы будут затрагивать стену противоположную той, где находится печь. Втяжной канал размещается на высоте 0,3 м от уровня пола, на аналогичном расстоянии от потолка нужно выполнить вытяжное отверстие и установить в нем вентилятор. Каналы закрываются решетками.

Третий метод подходит для напольных покрытий, где доски уложены с зазорами для отвода жидкости. Входное отверстие делается на высоте 0,3 м от пола на стене за печкой. В этом случае не потребуется монтаж выходного канала, поскольку отработанный воздух будет выходить через щели между досками.

Графики колебания притока сточных вод

Коэффициенты неравномерности ещё не дают представления о характере колебаний расходов по отдельным часам суток. Многолетнее изучение особенностей притока сточных вод от городов показало, что колебания притока зависят от размера города или общего расхода сточных вод. Таблицы распределения среднесуточного расхода сточных вод в зависимости от общего коэффициента неравномерности (среднего расхода) приведены в справочной литературе. Распределение среднесуточного расхода по часам суток удобно представлять в виде ступенчатого графика, где по оси абсцисс откладываются часы суток, по оси ординат часовой расход в процентах от среднесуточного расхода.

Графики применяются при расчете насосных станций, очистных и других сооружений.

Приток бытовых сточных вод промышленных предприятий также существенно колеблется. Опыт эксплуатации и исследования показали, что характер колебания притока бытовых сточ-ных вод однообразен на предприятиях различных отраслей промышленности. В таблице 1.3. приведено распределение расхода бытовых сточных вод по отдельным часам смены.

колебание расхода производственных сточных вод зависит от отраслей промышленности, выпускаемой продукции и особенностей технологического процесса.

График колебания задается технологами и принимается по аналогии с другими однотипными промышленными предприятиями.

Таблица 1.3.

Распределение бытовых сточных вод промышленных

предприятий по часам смены.

Часы смены	расходы сточных вод в % от Q смен в “холодных” цехахв “горячих” цехах
0 — 1	12,512,5
1 — 2	6,27,5
2 — 3	6,27,5
3 — 4	6,27,5
4 — 5	18,818,8
5 — 6	6,37,5
6 — 7	6,37,5
7 — 8	37,531,2

Виды и устройство

Выделяют несколько разновидностей систем водоотведения:

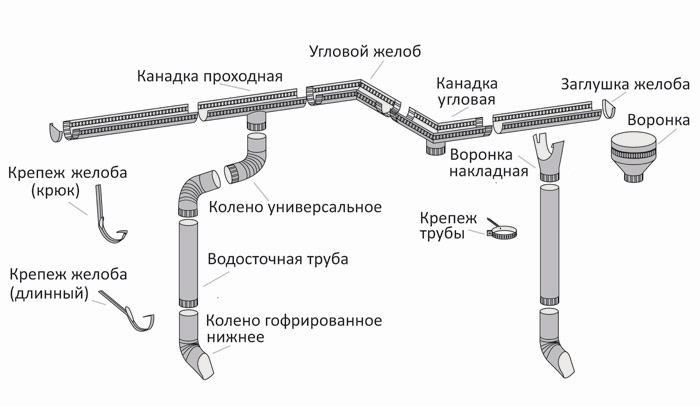

• Ливневая канализация. Способствует поверхностному удалению излишков влаги от фундамента дома и с его скатной крыши при большом количестве осадков в регионе. В состав ливневки входит система водоотвода с кровли и линейные каналы для дальнейшей транспортировки воды в ближайший овраг, канаву, водоем, септик или центральную канализацию.
• Дренажная. Закрытая коммуникация удаляет излишки грунтовых вод с участка. Имеет вид связанных между собой труб, проложенных под землей на глубине до 1,5 м. Жидкость сбрасывается в водоемы или колодцы. Не требует очистки.
• Бытовая. Сооружение, по которому удаляется вся использованная вода от квартиры/дома в центральный канализационный приемник. Разница с предыдущими системами в том, что по трубам удаляются фекальные массы, стоки от стирки, мытья посуды и пр.

Водоотведение делят на внутреннее и наружное. Первый вариант — вся его часть, расположенная в здании. Второй — все, что находится за его пределами. В свою очередь наружная часть системы водоотведения может быть общесплавной (по ней утилизируются и дождевые, и бытовые воды), полураздельной (стоки идут по разным трубам, но сливаются в один приемник), раздельной (загрязненная бытовая вода, промышленные и ливневые отходы движутся по разным каналам в отдельные ЛОС).
