Монтаж трубопровода из пластиковых труб
Вопрос, как соединяются пластиковые трубы между собой, если они являются единственным материалом всей системы, не стоит. Пластик монтируется спайкой или соединительной и/или распределительной арматурой из того же материала.
Наращивание
Понять, как соединить пластиковые трубы для канализации или водопровода для их удлинения, несложно. Фитинг для этого типа материала представляет собой отрезок аналогичной трубки чуть большего диаметра.
Эта капсула надевается поверх зачищенных и обезжиренных кромок и сдавливается специальным паяльником, выставленным на среднюю температуру.
Разобраться в технике работы не сложно: паяльники рассчитаны на определенный стандартный диаметр, поэтому уровень нажима и температуры контролировать не приходится. Соединение получается неразборным и даже малозаметным.
Соединение с металлической трубой
Соединение разнородных труб более проблематично
Выясняя, как соединить чугунную канализационную трубу с пластиковой или устаревшую металлическую теплосеть с современной из армированного пластика, стоит заострить внимание на нескольких важных аспектах:
- перед выбором фитингов необходимо тщательно замерить диаметр металлического колена;
- для среза и зачистки металлической трубы потребуется болгарка; переходником между металлом и полимером станет пластиковый раструб.
Решив, в каком месте и как соединить пластиковую трубу с чугунной, можно приступать к монтажу. Порядок работы следующий. Металлический отрезок зачищается и обезжиривается. Уплотнитель помещается в пазы раструба и плотно прижимается к внутренним стенкам. После помещения труб система перехватывается хомутами.
Вместо скрепляющих хомутов используется клей или герметик. Соединение с металлопластиковой трубой Для соединения пластиковой трубы с металлопластиковой применяются цанговые фитинги. Их основа – нанесенная на наружную часть капсулы резьба. На нее накручивается труба соответствующего диаметра.
Промышленно выпускаются цанговые фитинги только для коммуникаций с совмещением материалов, но и узлы, рассчитанные на стыковку труб разного диаметра между собой. Использование пресс-фитингов с пластичными материалами неактуально.
Монтаж систем водоснабжения и отопления можно провести самостоятельно, сэкономив на вызове мастера. Делать это можно только при полной уверенности, что ваших навыков достаточно для проведения таких работ.
В противном случае сэкономленные средства могут быть втройне потрачены на ликвидацию последствий прорыва.
Основные виды протечек труб
Если на трубах появляется влага, в местах соединения образуются капельки воды или в скрытой системе трубопровода резко падает давление, то это первые признаки образования протечки.
Найти течь металлопластиковых труб или любых иных видов при открытом прохождении трубопровода не составляет проблем. А что делать, если течь образовалась в закрытом трубопроводе? Найти утечку можно с помощью специального прибора – тепловизора. В месте скопления влажности повышается теплопроводность отделочного материала, что сразу улавливает прибор.
Обнаружение протечки специальным оборудованием
Итак, течь в полипропиленовой трубе (пластиковой или металлопластиковой трубе), может располагаться:
в месте соединения труб. Причинами могут быть неправильное соединение труб, бракованный фитинг, некорректный температурный режим, выбранный при образовании стыка, неправильно подобранный клеевой состав и так далее;
Протечка в месте соединения труб
на ровном участке трубопровода. Причинами образования течи могут являться гидравлический удар, вызванный перепадом давления в трубах, естественный износ или механическое повреждение.
Прорыв на ровном участке трубы
Способ устранения протечки зависит от места, где образовалась течь.
Обзор фитингов для металлопластиковой системы
Для подготовки к работе важно разрезать трубы на участки, необходимой длины, при этом все разрезы нужно выполнять строго под прямым углом. Если в процессе резки труба деформировалась, ее необходимо выровнять калибром (он же поможет снять внутреннюю фаску)
Для соединения металлопластиковых труб разных категорий в единую конструкцию применяются соединительные элементы — фитинги, различающиеся по конструкции, размеру и методам крепления
Для монтажа конструкции применяются различные виды крепежа, остановимся на них отдельно.
Вариант #1: цанговые
Цанговые фитинги, состоящие из корпуса, обжимного кольца, резиновой прокладки, имеют разъемную конструкцию, поэтому применять их можно несколько раз. Резьба деталей позволяет совмещать их с бытовыми приборами.
Для подсоединения соединительных элементов на трубу нужно надеть последовательно гайку и кольцо. Полученную конструкцию вставить в фитинг, затянуть гайку. Чтобы труба легче проходила в соединительный элемент, ее желательно смочить.
Вариант #2: компрессионные
Широко используемые для соединения труб детали, которые можно назваться условно-разъемными
Перед монтажом важно убедиться в наличии уплотнительных колец и прокладок-диэлектриков, которые должны находиться на хвостовике детали
Компрессионные фитинги широко используются при устройстве металлопластиковых конструкций. Они позволяют легко создавать соединения без применения специальных инструментов
Для подсоединения на торец трубы надевается гайка и обжимное кольцо (если оно имеет форму конуса, то процесс осуществляется с более узкой стороны детали). После этого хвостовик вставляется в трубу (для этого нужно приложить некоторое усилие), при этом в целях уплотнения деталь покрывается паклей, льном, герметиком.
Следующим этапом на корпус фитинга надевается и закручивается накидная гайка. Делать это удобно при помощи двух ключей: одним из них фиксируется деталь, другим – затягивается гайка.
Этот способ достаточно легок и не требует использования спецтехники, однако его нежелательно применять для скрытых разводок, поскольку при нем требуется проверка подсоединения.

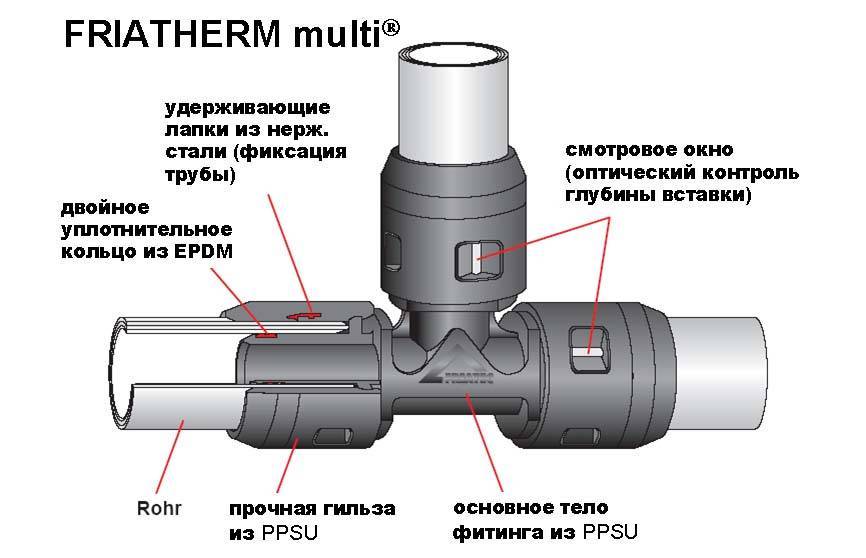

Вариант #3: пуш-фитинги
Удобные соединительные элементы, для крепежа которых не нужны специнструменты. Для монтажа достаточно вставить изделие в соединительную деталь, при этом в смотровом окошечке должен быть виден конец трубы.
Сразу же по завершению монтажа, благодаря включенной струе воды, клин фитинга проталкивается вперед, образуя зажим, препятствующий протечке.
Этот метод позволяет быстро и легко создать необходимую конструкцию, обеспечив качественные долговечные соединения. Практически единственным недостатком пуш-фитингов является их высокая стоимость.
Вариант #4: пресс-фитинги
Данные элементы применяются для создания неразъемных соединений при помощи пресс-клещей или подобных приспособлений.
Пресс-фитинги создают герметичные долговечные соединения, однако их можно использовать только один раз. Кроме того, для работы с подобными элементами потребуются пресс-клещи
Для подсоединения нужно откалибровать деталь, сняв с нее феску, после чего на нее надевается гильза и вставляется фитинг. Гильза захватывается пресс-клещами, после чего путем сведения рукоятки деталь крепко зажимается.
Такой элемент можно использовать только раз, однако смонтированные с его помощью крепежи достаточно герметичны и надежны, благодаря чему они подходят для скрытых разводок.
Монтаж труб из разных видов материалов
Для соединения элементов, один из которых сделан из металла, а второй — из металлопластика, предназначены особые фитинги, один торец которого оснащен резьбой, а второй – раструбом.
Для монтажа металлическую трубу нужно нарезать резьбой, обмотать паклей, смазать мылом либо силиконом, а затем рукой накинуть фитинг. После того как второй его конец подсоединяется к пластиковому элементу, резьба закручивается полностью при помощи ключа.
Ассортимент фитингов разной формы
Для удобства монтажа соединительные элементы могут иметь разную форму. Наиболее часто встречаются:
- переходники для соединения труб с различным диаметром;
- тройники, обеспечивающие ответвления от центральной трубы;
- уголки для изменения направления потока;
- водорозетки (установочные колена);
- крестовины, позволяющие организовать различные направления потока для 4-х труб.
Особую конфигурацию (муфты, треугольники, тройники) могут иметь пресс-фитинги.
Компрессионные фитинги
Устройство фитинга компрессионного: 1 – никелированный латунный фитинг; 2 – изолирующее тефлоновое кольцо; 3 – никелированная затяжная гайка; 4 – кольцо обжимное с разрезом; 5 – уплотнительное резиновое кольцо; 6 – труба из металлопластика; 7 – хвостовик
При соединении труб из металлопластика с помощью компрессионного фитинга потребуются:
- Ключи гаечные (2 штуки);
- Ножницы прецизионные;
- Калибратор;
Калибратор
- Сантехнический лен.
Лен сантехнический
Соединение труб из металлопластика при помощи компрессионных фитингов включает в себя следующие этапы:
- Трубу отрезают с помощью прецизионных ножниц;
- Снимают при помощи калибратора и фаскоснимателя фаски изнутри и снаружи трубы;
- На конец трубы одевают затяжную гайку и обжимное кольцо;
- Вставляют конец фитинга в трубу;
- Вставляют концевик фитинга в трубу;
- Обжимное кольцо придвигают фитингу, затем придвигают к нему же затяжную гайку так, чтобы она закрыла обжимное кольцо;
- Уплотняют резьбу фитинга, для этого можно использовать лен с пастой или фум-ленту;
- С помощью двух ключей до упора затягивают затяжную гайку, после чего соединение с помощью компрессионного фитинга завершено.
Прокладка водопроводных металлопластиковых труб
Переходники для металлопластиковых труб
Рассмотрим основные нюансы монтажа водопровода из металлопластиковых труб:
- Для крепления труб из металлопластика к стенам применяются специальные клипсы-зажимы;
- Недопустимо сдавливать трубы при креплении;
- Крепления труб не должны иметь зазубрин, способных привести к нарушению изоляции трубопровода;
- Прежде чем замуровывать трубы, следует проверить всю систему водопровода под максимальным давлением. Кроме того, рекомендуется проверить систему под давлением, в два раза превышающим рабочее;
- Запрещается замуровывание водопровода с использованием компрессионных фитингов – для скрытия металлопластиковых труб можно использовать шкафы и короба.
Пресс-клещи для металлопластиковых труб
Инструменты, выполняющие обжим для металлопластиковых труб
Для монтажа металлопластиковых труб в квартире применяются специальный инструмент и фитинги, а для получения неразъемного соединения часто применяется стальная обжимная муфта, для работы с которой используются обжимные клещи для металлопластиковых труб, продающиеся во многих магазинах и имеющие в комплекте набор различных вкладышей, размеры которых соответствуют диаметрам различных труб.
Обжим металлопластиковых труб считается выполненным правильно в случае появления двух кольцевых полосок и изгибания металла в дугу. При этом следует помнить, что давление жидкости в точке соединения не должно превышать 10 бар.
Ряд производителей выпускает закрепленные на фитингах обжимные муфты, процесс монтажа таких фитингов на трубы немного отличается: сначала производят обрезку и калибровку металлопластиковых труб, после чего труба сразу же насаживается на фитинг, при этом следует тщательно контролировать при помощи имеющихся в муфте отверстий, насколько плотной получилась насадка.
В связи с большей надежностью соединений с использованием пресс-фитингов по сравнению с обычными компрессионными, пресс-фитинги чаще применяются при оборудовании скрытых коммуникаций, которые прокладываются обычно в полах и стенах.
Тем не менее, далеко не у каждого домашнего строителя найдется специальный инструмент для обжима труб, тем более, что он может понадобиться всего один раз при замене водопровода.
В связи с этим во многих сантехнических магазинах предлагаются услуги для клиентов по обжиму труб с помощью фитингов, либо предоставляются напрокат клещи для обжима металлопластиковых труб, что является очень удобным – использование клещей не требует особых навыков, и со второй-третьей попытки человек обычно уже способен грамотно выполнять поставленную задачу.
Вот и все, что хотелось рассказать о соединении водопроводных и канализационных труб из металлопластика, фитингах для выполнения соединений и инструменте для обжима металлопластиковых труб. Данная статья призвана существенно помочь тем, кто поставил перед собой задачу оборудовать качественный и надежный трубопровод своими руками.
Выбор варианта монтажа металлопластиковой системы
Если вы твердо решили осуществить монтаж и разводку металлопластиковых труб своими руками, заранее определитесь с вариантом прокладки трубопровода. Она бывает:
- скрытой (система «спрятана» в стене);
- открытой (она проходит по ее поверхности);
- комбинированной (сочетающей оба варианта).
Нужный способ выбирается с учетом:
- предназначения помещения;
- необходимости иметь доступ к конструкции.
Крепление на стенах металлопластиковых труб осуществляется с помощью специальных клипс. Для водопровода обычно используются одинарные, для отопления — сдвоенные (для двухтрубных систем). Выбираем их с учетом диаметра изделия и крепим к стенке дюбелями или саморезами.
Чтоб трубопровод не провисал, расстояние между креплениями — 1 м и менее. Для установки отопления рекомендован шаг не более 0,5 м (чтоб не нарушалась циркуляция теплоносителя). Изгибы фиксируются с двух сторон.
Скрытая
Это эстетичный, но трудоемкий вариант, обычно используемый в ванных комнатах, а также в помещениях, где предполагается возможность повреждения поверхности конструкции. Чтобы укрыть ее внутри стен, штробят каналы, прокладывают систему и заделывают выемки отделочными материалами, оставляя доступ к фитингам (с помощью «окошек» или съемных панелей).
Скрытую прокладку нецелесообразно использовать:
- для несущих стен (их запрещено штробить);
- в уже отделанном помещении (придется демонтировать, а затем восстанавливать настенное покрытие).
Главный плюс — вид трубопровода не портит дизайн помещения.
Открытая
Открытую проводку не стоит делать, если:
- есть возможность механического повреждения поверхности конструкции;
- к ним имеется доступ ультрафиолетовых лучей (им это вредно).
Плюсы способа:
- места соединений видны — легко при необходимости раскрутить для прочистки или замены фрагмента;
- не наносится ущерб отделке (можно прокладывать в помещениях, где ремонт уже сделан).
Крепление клипсами к стене следует делать как можно ровнее, помня, что трубопровод виден: косые линии глаз не радуют.
Комбинированная
Трубопровод прокладывается по поверхности неоформленных стен и закрывается специальными фальш-панелями или монтируются короба. Способ требует точного представления о будущем дизайне помещения: короба и панели должны не уродовать вид помещения, а органично вписаться в дизайн.
Как соединить металлопластиковую трубу своими руками: особенности монтажа
Сборка линий водоснабжения должна выполняться при температуре воздуха на объектах строительства не ниже 5 °С. Не допускаются переломы и сплющивание трубопровода. При обнаружении дефектов испорченная секция должна быть удалена.
Для производства монтажных работ предусмотрен комплект специального инструмента:
- пресс-клещи для ручной опрессовки соединений;
- калибратор с лезвиями для снятия кромки;
- труборез со сменными ножами;
- кондуктор пружинный наружного и внутреннего действия;
- торцеватель — насадка для электродрели.
Комплект инструментов для монтажа металлопластиковых труб.
Последовательность действий при монтаже
Монтаж металлополимерных труб — инструкция:
- Планируют и размечают места установки подвижных и неподвижных опор, водорозеток.
- Высверливают участки крепления кронштейнов.
- Пробивают отверстия для прохождения магистрали через капитальные стены и перегородки.
- Устанавливают держатели и розетки.
- Из бухты отматывают нужное количество материала.
- С помощью рулетки на поверхности трубы откладывают размер секции и делают метку фломастером.
- Отрезают сегмент нужной длины.
- Для придания сечению овальной формы применяют калибратор.
- С внутренней поверхности профиля снимают фаску.
- Подбирают и монтируют фитинговые соединения.
- После выполнения сборочных процедур магистраль окончательно закрепляют на опорах.
- Затем производят гидравлические испытания трубопровода, для чего все водорозетки закрывают резьбовыми пробками.
- На одну из точек потребления, расположенную в верхней части системы, устанавливают вентиль для стравливания воздуха.
- Гидравлический пресс присоединяют к выпускному крану коллектора. Магистраль заполняют водой с рабочим давлением, превышающим проектные значения в 1,5 раза.
Магистраль считается прошедшей испытание, если по истечении 10 минут показатели снижения силы напора составили 0,5 бар. При этом не наблюдалось признаков формирования капель в местах стыка конструкций.
Как соединить с металлическим сегментом
Стыковочный узел металлополимерных и стальных труб выполняют при помощи обжимных или прессовых соединений. Вначале на конце металлического профиля нарезают наружную резьбу. Затем накручивают гайку фитинга и полученный сегмент сочленяют с металлопластиковой конструкцией.
При подключении полимерных переходов к стальному трубопроводу длина нарезаемой резьбы должна быть не меньше 20 мм. При несоблюдении этих условий может произойти повреждение конусного сегмента.
Соединение с полипропиленовой трубой
Соединить МПТ и полипропиленовую трубу напрямую не получится из-за разных технологических решений по устройству этих конструкций. Оптимальный выход — это подобрать переходы с наружной и внутренней резьбой. Причем одну секцию снабдить гайкой, а вторую часть штуцером.
Перед монтажом необходимо убедиться, что шаг резьбы у двух деталей одинаковый. После этого гайку накрутить на штуцер и затянуть.
Типы используемых фитингов
Прежде чем выполнять монтаж металлопластиковых труб своими руками, следует определиться с типами соединителей, которые будут использоваться для осуществления такой процедуры. Как правило, для выполнения соединений на металлопластиковых трубах, используются соединители трех типов:
- компрессионные фитинги для металлопластиковых труб;
- детали обжимного (или прессового) типа;
- надвижные фитинги для труб из металлопластика.
Компрессионные
Решив установить в соединениях металлопластикового трубопровода фитинги компрессионного типа, следует учитывать тот факт, что в их конструкции, которая является сборно-разборной, присутствует резьба. Резьбовое соединение компрессионных фитингов может со временем ослабевать, поэтому его необходимо регулярно подтягивать. Конечно, самопроизвольно сниматься с трубы такой соединитель не будет, но герметичность стыка может нарушиться. Из-за данной конструктивной особенности соединять компрессионными фитингами можно только те участки трубопровода, к которым имеется прямой доступ.
Устройство компрессионного фитинга: контргайка, штуцер с уплотнителем и обжимное кольцо
Как монтировать компрессионный соединитель на металлопластиковую трубу? Сборка осуществляется по следующему алгоритму:
- Сначала на подготовленный конец трубы надевают контргайку, а затем обжимное кольцо разрезного типа, изготовленное из металла.
- Далее в отверстие в трубе вставляется штуцер, предварительно обработанный силиконовой смазкой.
- Чтобы завершить установку и зафиксировать создаваемое соединение, контргайку накручивают на резьбовую часть корпуса сначала вручную (до упора), а затем с использованием рожкового или разводного ключа.
Монтаж резьбового фитинга
Таким образом, чтобы монтировать металлопластиковые трубы при помощи компрессионных соединительных элементов, не требуется использование специального оборудования. При этом создаваемые соединения отличаются высокой надежностью и герметичностью.
Более подробно познакомиться с тем, как соединять металлопластиковые трубы фитингом компрессионного типа, можно по соответствующему видео, которое несложно найти в интернете.
Обжимные
Обжимные фитинги для работы с металлопластиковыми трубами позволяют создавать неразъемные соединения, отличающиеся высокой надежностью и долговечностью. Соединительные элементы данного типа устанавливают в тех случаях, когда металлопластиковые трубы для водоснабжения или отопления планируется разместить под бетонной стяжкой или за гипсокартонными плитами. Прежде чем приступать к монтажу, следует выяснить, как работать с такими соединительными элементами, а также подготовить соответствующее оборудование для монтажа металлопластиковых труб.
Устройство обжимного фитинга
Итак, металлопластиковых труб монтаж с использованием обжимных фитингов выполняется в следующей последовательности:
- Конец трубы обрезается строго под углом 90˚ к ее оси.
- С внутренней части обрезанного конца изделия снимается фаска, для чего используется калибратор-развертка, а наружная часть очищается от заусенцев и выравнивается. Если специального калибратора под рукой нет, то для того чтобы снять фаску в трубе, можно использовать любую подходящую по размеру развертку.
- На наружную поверхность трубы надевается обжимная гильза, а в ее внутреннюю часть до упора вставляется штуцер.
- Работу по монтажу заканчивают тем, что обжимают металлическую гильзу при помощи специального инструмента.
Монтаж обжимного фитинга
Надвижные
Металлопластиковый трубопровод может монтироваться и при помощи фитингов надвижного типа.
Устройство надвижного фитинга
Чтобы осуществить сборку элементов трубопровода с использованием таких соединителей, необходимо выполнить следующие действия:
- Конец трубы перед ее соединением с фитингом обрезается и подготавливается по стандартной схеме. Для этого также пользуются трубными ножницами, калибратором и разверткой.
- Обработанный конец трубы после монтажа надвижной муфты обрабатывается экспандером и развальцовывается.
- В отверстие в трубе вставляется штуцер соединительного элемента.
- Муфта зажимается пресс-клещами и посредством надвигания соединяется со штуцером.
Соединение посредством надвижного фитинга является неразъемным
В результате монтажа создается надежное неразъемное соединение элементов водопроводного или отопительного металлопластикового трубопровода.
Методы соединения
Существуют некоторые способы и нюансы, которыми стоит руководствоваться во время всего процесса ремонтных мероприятий. Это нужно для того, чтобы подсоединить все правильно и не допустить даже самой незначительной ошибки. От этого зависит качество и надежность всего окончательного результата.
Если произвести качественную и плотную герметизацию в тех местах, где трубы состыкуются, то можно быть полностью уверенным в том, что водоснабжение будет стабильным и никаких аварий не предвидится.
Для того чтобы начать пользоваться тем или иным методом работы, необходимо провести предварительные подготовительные работы, а также все немаловажные правила установки и техники безопасности при ней.
Соединение медных труб с цанговыми и пресс-фитингами
Рис. 41. Соединение медных труб пресс-фитингом
Еще один вид неразъемного соединения медных труб делается на обжимных пресс-муфтах (рис. 41), по аналогии с пресс-фитингами полимерных труб и фитингами для пайки медных труб с заложенным в них припоем. Это как бы гибрид двух конструкций: пресс-фитинга и фитинга для капиллярной пайки. Внешне пресс-фитинг для медных труб очень сильно напоминает фитинг для капиллярной пайки (рис. 39), а технологическая разница заложена во внутреннем содержании фитинга. Припой, заложенный в капиллярный поясок фитинга, здесь заменили на уплотнительные кольца из эластичных полимеров, похожих на резину. Технология соединения медных труб на пресс-фитингах сводится к простым операциям: отрезать и очистить трубы от грата, откалибровать их, вставить в пресс-фитинг и сжать соединение пресс-клещами (рис. 42).
Рис. 42. Закрепление фитинга пресс-клещами
Помимо неразъемных существуют и разъемные соединения медных труб на обжимных (цанговых) фитингах. Есть два основных типа цанговых соединений: первый для соединений твердых и полутвердых и второй для соединения мягких и полутвердых труб.
Если повнимательней взглянуть на первый тип фитингов, то увидим, что они почти полностью повторяют обжимные фитинги для металлопластиковых труб, с единственной разницей, что в фитингах для меди нет штока, на который насаживается металлопластиковая труба. В остальном первый тип фитингов для медных труб, практически полностью повторяет конструкцию фитингов для металлопластика: такие же накидные гайки, такое же уплотнительное О-образное кольцо, тот же метод затяжки (рис. 43).
Рис. 43. Соединение медных труб компрессионными фитингами первого типа
Подготовительные операции состоят в подборе фитинга походящей размерности. Далее, как обычно, следует аккуратно отрезать трубу, удалить грат, с помощью оправки-калибра проверить срез на предмет отсутствия овальности и, при необходимости, восстановить исходную геометрию трубы. Затем труба вводится в фитинг до упора. Как правило, зажимная гайка сначала заворачивается рукой. После того, как труба зажата компрессионным кольцом до такой степени, что рукой невозможно повернуть ее относительно фитинга, гайка доворачивается ключом на 1/3 или 2/3 оборота с тем, чтобы слегка деформировать трубу и обеспечить требуемое усилие зажима. Теоретически такое соединение труб можно разбирать и собирать вновь, практически — его лучше не трогать. Если соединение не течет, то и оставьте его в покое, если оно подтекает, то нужно слегка довернуть гайки.
Обжимные фитинги первого типа придуманы для твердых медных труб (рис. 43), однако ими можно соединять и мягкие трубы, и твердые с отожженными концами. Для того, чтобы при затяжке гаек трубы не деформировались, внутрь их помещают обрезок трубы — опорную втулку. После добавления этого элемента фитинг практически полностью повторяет конструкцию обжимного фитинга для металлопластиковых труб.
Компрессионные соединения второго типа основаны на раструбном сплочении труб через уплотнительные конусы. В этих фитингах затягиванием гайки конус прижимается к внутренней поверхности развальцованного края трубы, а верх трубы зажимается уплотнительным кольцом. В конструкции узла использованы свойства мягкой меди: под давлением «притираться» к той поверхности, к которой ее прижимают. Соединение не ново, с ним знакомы достаточное количество мужчин, разбирающихся в тормозной системе своего автомобиля или с системой питания дизельных двигателей. В трубной разводке сантехнических систем соединение слегка видоизменено, но сам принцип сплачивания остается прежним, на его основе вам могут встретиться и другие виды фитингов.
Рис. 44. Соединение мягких медных труб компрессионными фитингами второго типа
Технология сборки узла (рис. 44) такая же простая, как и все описанные выше сборки. После резки труб, устранения заусенцев (грата) и неровностей на трубу надевается зажимная гайка и оправкой развальцовывается конец трубы. Далее в раскрытую часть вставляется прижимной конус, после чего монтажный узел собирается. Предварительная затяжка, как и в случае со всеми компрессионными фитингами, производится рукой, а затем дотягивается ключом, как правило, на один оборот.
Для медных труб больших диаметров применяется фланцевое соединение. В принципиальную конструкцию заложены сварка фланца с раструбом трубы или высокотемпературная пайка, значительно реже, компрессионное соединение.
Причины и виды неполадок
Металлопластиковая труба производится из алюминия и защищается несколькими слоями полиэтилена изнутри и снаружи, сварные швы выполняются лазером. Такое строение гарантирует прочность изделия и устойчивость к коррозии. Поэтому если у Вас текут металлопластиковые трубы, это может быть связано со следующими проблемами:
- при прокладывании труб была нарушена технология монтажа (например, превышен радиус изгиба);
- при эксплуатации произошло серьезное механическое воздействие, повлекшее нарушение целостности труб;
- вода просачивается из плохо выполненных мест соединения.
Наиболее часто возникающее место протечки
Предотвратить возможный выход из строя трубопровода можно еще в момент его монтажа. При прокладывании металлопластиковых труб изгибы осуществляются с помощью специально предназначенных для этого пружин. Максимальный угол изгиба – 45, иначе труба может при эксплуатации лопнуть.
Что делать, если труба потекла
При возникновении протечки вариантов два: пригласить мастера или взяться за дело самому. Выбор действий зависит также от конкретной ситуации. Одно дело, когда труба подкапывает, другое — если вода хлещет из трещины со свистом. В любом случае немедленно перекрываете кран на аварийном участке и только потом думаете, что делать дальше.
Причины протечек
Течи возникают, как правило, в местах соединений. Пластиковые трубы соединяют фитингами. В зависимости от назначения среди фитингов различают муфты, штуцеры, переходники, сгоны, футорки, коллекторы, ниппели и т. д.
Протечки возникают по следующим причинам:
- ослабление незатянутой гайки фитинга;
- неверно выбранная температура во время пайки;
- плохо запрессованный обжимной фитинг;
- неровный срез трубы при соединении надвижным фитингом;
- неправильно выбранный клей при клеевом соединении;
- случайно просверленная дырка во время ремонта квартиры;
- удар по трубе тяжелым предметом, например, молотком.
Для устранения протечек в неразъемных соединениях вырезают аварийный участок и монтируют его заново. Но прежде чем браться за ножовку, вспомните, когда в последний раз вы меняли водопровод, и что из этого получилось.
