Фланцевые соединения аппаратов

ФЛАНЦЫ.

Фланцевые
соединения  наиболее широко применя­емый
вид разъемных соединений в химическом машиностроении: обеспечивается
герметичность и прочность конструкций, а также простоту изготовления, разборки
и сборки. Соединение состоит из двух фланцев, болтов и прокладки, которая
устанавливается между уплотнительными по­верхностями и позволяет обеспечить
герме­тичность -при относительно небольшом усилии затяжки болтов.

По конструкции фланцы можно разделить на   цельные, когда  корпус аппарата  и фланец
работают под нагрузкой совместно,  и
свободные, когда корпус аппарата разгружен от действия из­гибающих   моментов,
возникающих  при   затяжке соединения. Конструкция фланцев
в   значительной  мере
определяется давлением   рабочей   среды
и  требованиями
минимальных затрат времени на сборку или разборку соединения. Плоские приварные
фланцы  представляют собой плоские
кольца,  приваренные к  краю обечайки по ее периметру (см. рисунок
1.1). Их рекомендуется применять при условном давле­нии от 0,3…1,6 МПа и
температуре до 300 ºС.

Рисунок 1.1 Фланец плоский приварной с гладкой уплотнительной
поверхностью.

Фланцы приварные
встык имеют конические втулки-шейки. Втулку фланца приваривают стыковым швом к
обечайке (см. рисунок 1.2).

Рисунок 1.2 Фланец приварной встык.

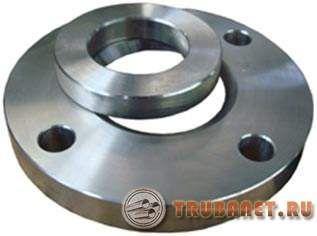

Свободные фланцы представляют собой кольца, диаметр отверстий
которых несколько больше наружнего диаметра обечайки, на которую их свободно надевают
(см. рисунок 1.4). При затяжке фланец упирается в отбортовку обечайки или
кольцо, приваренное к ее краю. Такие фланцы применяются при условном давлении
до 1,6 МПа и температуре до 300 ºС, а число циклов нагружения не должно
превышать 2000. Обычно их применяют в аппаратах, изготавливаемых из мягких
(медь, алюминий) или хрупких  материалов
(керамика, стекло).

Рисунок
1.3 Фланец свободный.

Конструктивные формы уплотнительных поверхностей регламентированы
по ОСТ 26-426-79 и ОСТ 26-427-79. Плоская уплотнительная поверхность
применяется при внутренним давлении до 0,5 МПа, фланцы с выступом- впадиной
0,6…1,6 МПа, с шипом-пазом 1,6…6,4 МПа. Уплотнительные поверхности под
металлическую прокладку рекомендуется для давлений 6,4…16 МПа .

Рисунок 1.4  Типы
уплотнительных поверхностей фланцевых соединений:

а- гладкая уплотнительная поверхность; б- выступ-впадина; в-
шип-паз.

Примеры уплотнительных поверхностей представлены на рисунке 1.4.

Рекомендуемая область применения типов фланцев в зависимости от
давления и диаметра аппарата представлена в таблице 1.1.

Прокладка должна отвечать следующим основным требованиям:

—
при сжатии с возможно малым давлением заполнить все
микронеровности уплотняемых поверхностей;

—
сохранять
герметичность при упругих перемещениях фланцевого соединения;

—
сохранять
герметичность соединения при его длительной эксплуатации в условиях воздействия
коррозионных сред.

                                                 Таблица 1.1

Внутренний диаметр D, мм

Внутреннее давление, МПа

Плоские приварные

Приварные встык

Приварные встык под металлическую прокладку

0,3

0,6

1,0

1,6

0,6

1,0

1,6

2,5

4,0

6,4

6,4

8,0

10,0

16,0

400-1600

Х

Х

Х

Х

Х

Х

Х

Х

Х

Х

Х

Х

1600-2000

Х

Х

Х

Х

Х

Х

Х

2000-3200

Х

Х

Х

Х

Х

3200-4000

Х

Х

Х

Весьма различные условия работы прокладок
обусловливают и многообразие применяемых прокладочных материалов: металлы —
сталь, никель, алюминия, медь, свинец; полимеры — фторопласт, полиэтилен, поли
хлорвиниловый пластикат, асбест, паронит. Комбинированные прокладки — асбест в
металлической об­кладке из листвою металла, полимеры и сочетании с металлами и
т. д.

Требования к фланцевым соединениям трубопроводов

Для того чтоб соединить трубы, необходимо подготовить фланцы, прокладку и крепежные элементы в необходимом количестве.

Во время самой сборки, необходимо проводить контроль, за такими факторами:

• Зазор между одной частью фланца и другой должен быть одинаковым;
• Последовательную затяжку болтов;
• Так же необходимо контролировать усилие затяжки каждого болта;

После того как проведено соединение 2 фланцев, необходимо убедится в том что не чего не поломалось и соединение выполнено качественно.

Перед использованием фланцевое соединение нужно проверить на герметичность

В том случае если необходимо провести ремонт, то в трубах не должно быть давления, а если оно там есть, то ремонт провести нельзя, за исключением специального ремонта по перегрузки и с помощью специального оборудования.

Фланцевое соединение используют для стальных трубопроводов, но при этом здесь должна быть проведена установка прокладок. В таком случае крепление будет надежным, а сварка обеспечит прочный соединительный шов. Для того чтобы соединить металлические трубы так же используется приварка, но при этом межфланцевое крепление может иметь разные типы и обозначение. Как проходит порядок установки можно узнать ориентируясь на ГОСТ. Здесь учитывается каждый момент и все требования которым должен соответствовать водопроводный фланец, все правила применяют на практике.

Как всем известно, качество надежности любой системы зависит от надежности самого места в системе. Для таких соединений в основном используется сварочный способ, но бывают такие случаи, когда сварка не может быть использована и именно в таких ситуациях используют такие фланцы. Так же фланцы используют для подключения разного фитинга, которым необходим частый ремонт и всевозможные профилактические работы,  для возможности функционирования различных оборудований, для соединения между собой труб из стали и пластика и для выполнения подобных задач.

Особенности и характеристики

Главной характеристикой фланцевых креплений являются их конструктивные особенности. В России и в странах СНГ наиболее популярные следующие нормы:

• Гост 12820-80. Он определяет конструктивные отличия плоского типа привариваемых фланцев.
• Гост 12821-80. В нем определяется конструкционная характеристика приварных встык фланцев.
• Гост 12822-80. Таким документом определяются конструкционные характеристики стальных свободных на привариваемом диске фланцев.

Приспособления, которые относятся к этим трем основным группам, предназначены для стыка непосредственно для сети и оборудования. Условия установки любого из представленных механизмов разные.

Плоские приварные детали из стали. Во время монтажных мероприятий, такой элемент «насаживают» на трубу, а после этого его наваривают парой швов сварки вокруг нее.

Приварной встык механизм из стали. Монтаж этой стальной детали, если сравнить с первым вариантом, ставит в необходимость наличие только одного сварного шва – соединения.

При таких действиях скрепляется встык торцевая часть трубы и «воротничок» механизма для соединения. Такое в значительной степени упрощает процесс крепежа детали и уменьшает затраченное на монтаж время.

Свободная стальная конструкция на привариваемом кольце. Она включает в себя главную часть и кольцо, а они в свою очередь должны иметь одинаковый показатель условного объема и давления.

Если провести параллель с ранее указанными вариантами, то в этом механизме удобство установки находится на более высоком уровне, потому, что на трубы наваривается сам диск, а фланец оставляют в свободном расположении.

Благодаря этому, соединение болтовых отверстий на свободно расположенных  деталях и на аналогичном механизме на арматуре выполняется без затруднений, даже в месте трудного доступа. Поворачивать трубу при данном соединении также не нужно.

К положительным моментам их использования относится то, что при подборе для трубы из нержавейки, можно поставить кольцо из нержавейки, а фланцевую конструкцию из углеродистой стали.

В мире применяют и другие классификации, например:

• DIN – это немецкие нормы стандарта, они действуют в европейских странах;
• ANSI/ASME – это американские нормы стандарта, они действуют в Японии, США и Австралии.

Переводятся эти стандарты в специальных таблицах, где есть четкое указание, какой стандарт определяет характеристики того или иного изделия.

Как производится фланцевое соединение?

Когда необходимо соединить две детали трубопровода используется приварка стального фланца к трубе. Такая фиксация называется фланцевым соединением и в будущем дает возможность разобрать трубопровод, чтобы выполнить ремонт. Чтобы понять, как происходит сборка, необходимо подробно рассмотреть процесс:

1. Для состыковки двух элементов применяются плоские детали, имеющие в центре отверстие, куда вставляется торец трубы.
2. По периметру кольца размещены отверстия – в них вставляются крепежные элементы: болты или шпильки с гайками.
3. Место соединение будет разъемным, чтобы оно было герметичным используют уплотнительные прокладки. Фланцевое соединение призвано стыковать две трубы или присоединять трубу к емкости, оснащенной вводящим патрубком с фланцем.

Наглядный пример фланцевого соединения

Фланец можно сделать своими руками – такая деталь отлично подойдет на точило для станка по заточке предметов.

Инструменты для производства соединения

Чтобы самостоятельно осуществить соединение двух деталей трубы, необходимо подготовить инструменты. В основном это оборудование, предназначенное для закручивания болтовых соединений по окружности фланцев:

• ручной ключ;
• накидной ключ;
• пневматический гаечный ударный ключ;
• гидравлический динамометрический ключ;
• болтовой натяжитель гидравлического типа.

Состыковка на трубах

Кроме этого потребуется специальная смазка, которая наносится на обе поверхности, чтобы избежать трения деталей и обеспечить легкость крутящего момента. Последовательность работы проста: сначала закручивают первый болт, потом переходят к закрутке того, который находится по диагонали на 180 градусов от первого. Далее переходят к болту, расположенному под углом 90 градусов от второго, а от него – к противоположному.

Советы от мастеров

Существует ряд полезных рекомендаций от профессиональных мастеров, которые помогут с первого раза справиться с фланцевым соединением:

1. Если детали имеют по 4 отверстия, то затягивать болты необходимо накрест.
2. Поверхностную часть конструкции необходимо обязательно обезжирить и проверить на предмет коррозии и ржавчины.
3. Рекомендуется использовать только новые уплотнительные прокладки, при этом устанавливать их нужно строго по центру.
4. Сила затяжки болтов должна быть равномерной – только так можно обеспечить надежное и герметичное фланцевое соединение.

Соединенные трубы с фланцами

Чтобы в будущем снять фланец используются специальные станки, которые помогают расточить его и разжать болты. Извлечь детали вручную затруднительно, поэтому применяются пневматические инструменты.

Соединение труб с помощью фланцев является удобным и надежным видом состыковки двух деталей. Оно помогает в будущем осуществить ремонт трубопровода путем изъятия соединительных элементов, тогда как сварка не позволит осуществить данную процедуру. Подбирается он в точном соответствии с условиями работы, температурой и диаметром трубы.

Марки материала

• Последней отличительной конструктивной характеристикой фланца является используемый материал. Фланцы могут изготавливаться из углеродистых и легированных сталей, а также из нержавеющих сталей. В настоящее время для изготовления фланцев используют большое количество марок стали, наибольшее распространение из которых получили ст.20, СТ.09Г2С, ст.15Х5М и ст.12Х18Н10Т.
• Марки стали подбираются с учетом использования фланцев на данную рабочую температуру, условное давление и транспортируемую среду в трубопроводе. Требования на марку стали фланца в зависимости от рабочего давления и температуры среды приведены в ГОСТ 12816-80 (табл. 1).
• Крепеж — это детали для неподвижного соединения частей машин и конструкций. К ним обычно относят детали соединений: болты, винты, шпильки, гайки, шурупы, глухари, шплинты, шайбы, заклепки, штифты и многое другое.
  • Крепежные изделия принято делить на две основные группы:
    • 1. Общепромышленный — крепеж, применяемый практически во всех отраслях промышленности и народного хозяйства, не обладающий узкими специализированными характеристиками.
    • 2. Крепеж специального назначения — характеризуется узкоспециализированной областью применения (например, автомобильный, железнодорожный, и др.).

Крепеж
Специальный	Общепромышленный
Автомобильный Строительный Железнодорожный Другие

Для таких изделий свойственна четкая направленность на применение в конкретной области или даже продукции (механизмы, изделия и т. п.), обусловленная специальными характеристиками.

Фланцевый крепеж — предназначен для соединения деталей трубопроводов.
К деталям фланцевого крепежа относятся: болт, шпилька, гайка, шайба.

Этим деталям даны следующие определения:

• Болт — крепежная деталь для разъемного соединения частей машин и сооружений в виде стержня с резьбой на одном конце и шести- или четырехгранной головкой на другом.
• Гайка — деталь резьбового соединения или винтовой передачи, имеющая отверстие с резьбой. Крепежная гайка в резьбовом соединении навинчивается на конец болта или шпильки или же на резьбовой участок вала, оси для закрепления от осевого перемещения сидящих на них деталей — подшипников качения, шкивов и т. п.
• Шайба — деталь, подкладываемая под гайку или головку винта. Шайбы общего назначения применяют для увеличения площади опоры, если опорная поверхность из мягкого материала или неровная, а также, если отверстие под винт продолговатое или увеличенного диаметра. Косую и сферические шайбы используют для устранения перекоса гайки или головки винта при затяжке. Быстросъемную шайбу применяют в приспособлениях для экономии времени на снятие обработанной детали и установку новой. Уплотнительную шайбу из мягкого материала ставят под головку резьбовой пробки для обеспечения герметичности соединения. Пружинная шайба уменьшает опасность самоотвинчивания винтов или гаек благодаря силам упругости сжатой шайбы. Стопорная (запирающая) шайба путем отгибания ее частей устраняет возможность поворота гайки или винта относительно опорной детали или вала. Концевые шайбы препятствуют осевому перемещению вдоль вала неподвижно закрепленных или вращающихся на валу деталей.
• Шпилька — крепежная деталь, представляющая собой металлический стержень с резьбой на обоих концах. Конец шпильки ввинчивается в одну из соединяемых деталей, а другая деталь прижимается к первой при навинчивании гайки на другой конец шпильки. Возможно также соединение деталей шпилькой, на концы которой навинчивают гайки. Существует большое количество нормативных документов, в которых сформулированы технические требования к крепежу. Например, требования к крепежу, используемому во фланцевых соединениях, изложены в ГОСТ 20700-75. Эти требования обусловлены условиями эксплуатации: рабочим давлением, характеристиками среды и т. д. Конструкция и размеры крепежных изделий регламентируются в ГОСТ 9064-75,9065-75, 9066-75.

Где используют фланцы?

Этот тип используется для сборки трубопровода, процесс установки любого фланца происходит только если есть наличие трубы соответствующего диаметра. Необходимо выделить несколько сфер использования детали:

• сборка гражданских центральных трубо-проводов;
• сборка газовых магистралей;
• процесс установки бытовых систем водоподачи;
• установка теплотрасс;
• сборка промышленных систем и коммуникаций.

Соединение фланцевого типа

Эти детали могут быть элементами трубы, вала, фитинга или корпусной детали. Это универсальное изделие, какое при соединении со второй деталью может обеспечить непроницаемость. Компонент выдержит большую температуру и давление, благодаря этому этот вид крепления можно применять в газопроводах и водопроводах. Параметры, по которой выбирают – размеры, форма уплотнительной поверхности, а еще вариант крепежа.

Технология производства

При производстве фланцев используют несколько способов:

• Центробежное литье
• Штамповка или ковка
• Резка из листа стального проката с использованием лазерного инструмента.
• Горячая поковка из заготовок в виде прокатных колец.
• Полуручной способ с использованием станков ЧПУ или токарно-фрезерных полуавтоматов.

Наиболее производительным способом, часто используемым для выпуска серийной партии, является штамповка, осуществляемая в закрытых формах – штампах. Наименее затратным является способ резки деталей из листовой стали. Способ требует дополнительного ультразвукового контроля на отсутствие каверн.

В процессе изготовления деталей производятся регулярный контроль качества. От качества фланца зависит работоспособность магистралей, при выходе из строя которых или авариях пользователь будет нести существенные потери. Одним из основных тестов является проверка на механическую целостность и ровность поверхности.

В настоящее время закупается большое число импортного оборудования, адаптированного под международные стандарты. На предприятиях налажен выпуск фланцев «переходного типа», сочетающего параметры разных систем стандартизации.

Для защиты фланцевых соединений от воздействия агрессивных сред, фланцы покрывают специальными материалами, которые увеличивают срока эксплуатации. Поверхностный слой стали обрабатывается никелем, хромом, цинком и иными материалами, препятствующими преждевременному разрушению. Вид покрытия определяется заказчиком.

Классификация фланцев для трубопроводов

1. Заглушки, представляющие собой плоские конструкции без центрального отверстия, служат для перекрытия потоков рабочей среды.
2. Воротниковые (приварные) применяются при соединении труб встык. Они отличаются наличием специального воротника, то есть стального выступа для приваривания. Такие элементы характеризуются повышенной прочностью, часто именно они используются вместо плоских, когда надо монтировать трубопроводы с рабочей средой выше 450 градусов и с давлением выше 2,5 МПа.
3. Плоские фланцы — это диски, которые по центру имеют отверстие для присоединения трубы либо другого оборудования. По краю идут меньшие отверстия, чтобы фланцы могли прочно крепиться друг к другу при помощи специальных фиксирующих шпилек и болтов.

Фланцы разделяются на несколько видов, среди которых надо выделить:

Когда необходимо перекрыть трубу, используется фланец заглушка.

1. Прессованные, используемые для монтажа отдельных частей трубопровода, при необходимости подсоединения разного оборудования. Фланцы представляют собой круг с отверстием посередине, небольшим выступом и четырьмя небольшими отверстиями по краям для шпилек. Чаще всего изготавливаются из нержавеющей стали методом прессования. Стоимость их невелика, они применяются для соединения самых различных труб, в том числе водопроводных.
2. Алюминиевые (силуминовые) — это один из самых экономных вариантов, такие элементы выполнены в виде круга с отверстием посередине и восемью небольшими отверстиями по краям для креплений. Тип их свободный, отличаются устойчивостью к коррозии, но прочность их невелика. Применяются в том случае, когда нет необходимости монтажа высокопрочных изделий.
3. Заглушки представляют собой глухой диск с восемью отверстиями по краям для крепления. Используются в том случае, когда труба перекрывается, изготавливаются из стали. Заглушки ставятся для магистралей, местных трубопроводов. По размерам, форме повторяют соединительные фланцы.Выдерживают температуру рабочего потока от -70 до +600°C, давление — от 0,6 до 16 МПа.
4. Воротниковые изготавливают из стали, они имеют специальный выступ у центрального отверстия. Применяются они тогда, когда есть необходимость соединения самых разных систем в довольно большом диапазоне температурных значений. Чаще всего ставят их в промышленных трубопроводах, соединение осуществляется приварным методом.
5. Плоские фланцы — это распространенный тип крепежных и соединительных элементов. Они представляет собой плоский диск с центральным и боковыми отверстиями. Метод крепления — приварной, при помощи специальных шпилек.

Конструктивные особенности

Конструкция подобных соединительных элементов позволяет выдерживать не только большое давление, но и прочие неблагоприятные условия эксплуатации. Сама конструкция регламентируется ГОСТом, сегодня могут иметь девять исполнений:

• с соединительным выступом под углом в 45°. Является наиболее часто применяемым для различных условий;
• с соединительным выступом под углом в 90°;
• с выступом в 45°, с впадиной и выборкой изнутри;
• с шипом, имеет выступ в 90°;
• с кольцевидной выборкой, пазом;
• с внутренней фаской под линзовую прокладку;
• для прокладок овального сечения, имеет канавку на торцевой поверхности тоже овальной формы;
• две последние конструкции — комбинированные.

Преимущества фланцев из стали

Фланцы должны обладать способностью выдерживать высокие и низкие температуры, работать в химически активных средах, не поддаваться окислению, иметь высокие показатели пластичности и ударной вязкости.

Сегодня применяются самые различные фланцы, которые могут изготавливаться из алюминия, пластика, чугуна и стали. Последние обладают большими преимуществами, среди которых необходимо выделить такие, как:

• из нержавеющей стали — подходят для монтажа самых различных труб, включая полиэтиленовые;
• стальные фланцы отлично выдерживают температуру от -70 до +450°C;
• нержавейка очень устойчива к рабочим агрессивным средам, применять фланцы можно, начиная от обычных водопроводов с технической и питьевой водой и заканчивая транспортировкой химических веществ, кислот, щелочей в качестве рабочей среды;
• стальные фланцы считаются экологически чистыми, отвечают всем санитарно-бактериологическим требованиям, их можно применять для различных целей.

Из минусов надо отметить только стоимость стальных изделий, которая намного выше алюминиевых и пластиковых.
Но это вполне оправдывается, например, там, где фланцы из обычной углеродистой стали потребуют замены уже через год, изделия из нержавеющей стали могут продержаться не одно десятилетие.

Классы давления фланцев

Детали, изготавливаемые согласно стандартам Asme (Asni) всегда характеризуются рядом параметров. Одним из таких параметров является номинальное давление. При этом диаметр изделия должен соответствовать его давлению согласно установленным образцам. Условный диаметр обозначается комбинацией букв «ДУ» или «DN», после чего стоит цифра, характеризующая сам диаметр. Условное давление измеряется в «РУ» или «PN».

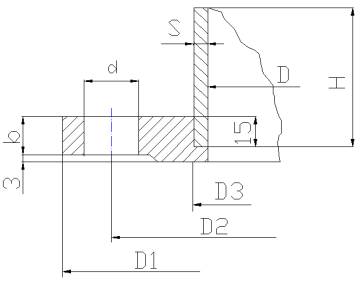

Чертеж фланца с различными обозначениями

Классы давления американской системы соответствуют переводу в МПа:

• 150 psi — 1,03 МПа;
• 300 psi — 2,07 МПа;
• 400 psi — 2,76 МПа;
• 600 psi — 4,14 МПа;
• 900 psi — 6,21 МПа;
• 1500 psi — 10,34 МПа;
• 2000 psi — 13,79 МПа;
• 3000 psi — 20,68 МПа.

В переводе с МПа каждый класс будет указывать на давление фланца в кгс/см². От класса давления зависит, где будет использоваться выбранная деталь.

Конструктивные.

Основой этой группы характеристик является конструкция фланца. На территории Российской Федерации и стран СНГ наибольшее распространение получили три фланцевых стандарта:

• ГОСТ 12820-80 — фланец стальной плоский приварной.
• ГОСТ 12821-80 — фланец стальной приварной встык.
• ГОСТ 12822-80 — фланец стальной свободный на приварном кольце.

Фланцы по трем наиболее распространенным стандартам, упомянутые выше, предназначены для соединения трубопроводной арматуры и оборудования.
В силу конструктивных особенностей условия монтажа этих фланцев различаются.

• Фланец стальной плоский приварной. При монтаже фланец «надевается» на трубу и приваривается двумя сварными швами по окружности трубы.
• Фланец стальной приварной встык. Монтаж такого фланца по сравнению с плоским приварным фланцем предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец трубы и «воротник» фланца), что упрощает работу и сокращает временные затраты.
• Стальной свободный фланец на приварном кольце

  Кроме того, положительным является то, что при подборе свободных фланцев под трубу из нержавеющей стали, в целях экономии, допускается использование кольца из нержавеющей стали, а фланца — из углеродистой (табл. 1).

  состоит из двух частей — фланца и кольца. При этом, естественно, фланец и кольцо должны быть одного условного диаметра и давления. Такие фланцы отличаются по сравнению с вышеперечисленными удобством монтажа, т. к. к трубе приваривается только кольцо, а сам фланец остается свободным, что обеспечивает легкую стыковку болтовых отверстий свободного фланца с болтовыми отверстиями фланца арматуры или оборудования без поворота трубы. Они часто используются при монтаже трубопроводной арматуры и оборудования в труднодоступном месте или при частом ремонте (проверке) фланцевых соединений (например, в химической промышленности).

Тип фланца	Параметры среды	Марка материала
Давление условное Ру, кг/см2	Температура К (°С)	Фланец
Стальной плоский приварной ГОСТ 12820-80	от 1 до 25	от -30 до 300	Ст3сп не ниже 2-й категории по ГОСТ 535-88
от -70 до 300	09Г2С по ГОСТ 19281-89, 10Г2 по ГОСТ 4543-71
от -30 до 300	Стали 20, 25 по ГОСТ 1050-88
от -40 до 300	15ХМ по ГОСТ 4543-71
от -40 до 300	12Х18H9Т по ГОСТ 7769-82
Стальной приварной встык ГОСТ 12821-80	от1 до 25	от -30 до 300	Ст3сп не ниже 2-й категории по ГОСТ 535-88
от 1 до 100	от -40 до 425	Стали 20, 25 по ГОСТ 1050-88
от 1 до 200	от -30 до 450
от -40 до 450	15ХМ по ГОСТ 4543-71
от -40 до 300	5Х18Н12С4ТЮ (типа) ГОСТ 5632-72
от -70 до 300
от -70 до 350	09Г2С по ГОСТ 19281-89 10Г2 по ГОСТ 4543-71
от -40 до 400	06ХН28МДТ (типа ЭИ-945) по гОСТ 5632-72
от -70 до 400
от -40 до 450	12Х18Р9Т 10Х17Н13М3Т (типа ЭИ-432) по ГОСТ 5632-72
от -40 до 510	15Х5М по ГОСТ 5632-72
от -80 до 600	12Х18Н9Т по ГОСТ 5632-72
от -253 до 600	10Х17Н13М3Т (типа ЭИ-432) по ГОСТ 5632-72
Стальной свободный на приварном кольце ГОСТ 12822-80	от 1 до 25	от -30 до 300	Ст3сп не ниже 2-й категории по ГОСТ 535-88

• Помимо этих трех стандартов следует особо выделить фланцы, изготавливаемые по чертежам заказчика (нестандартные фланцы). В отличие от первых трех вышеупомянутых фланцев данная конструкция не является постоянной и может изменяться в зависимости от ожиданий и требований клиента. Такие фланцы являются индивидуальными и служат для удовлетворения любых потребностей заказчика.
• Фланцы, изготовленные по зарубежным стандартам, отличаются от российских конструктивно. Среди импортных, наибольшее распространение в России получили фланцы, выполненные по немецким стандартам DIN (стандарт принят по всей Европе) и американским ANSI.

Отличительные характеристики фланцев
Конструктивные	Технологические
Диаметр условного прохода Ду
Условное давление Ру
Исполнение с 1 по 9
Ряд 1 или 2
Круглый (квадратный)
Материал	Ст. 20
Ст. 09Г2С
Ст. 15X5M
Ст. 08Х18Н10Т (12Х18Н10Т)
Другие
Конструкция	Фланцы стальные плоские приварные ГОСТ 12820-80
Фланцы стальные приварные встык ГОСТ 12821-80
Стальной свободный на приварном кольце ГОСТ 12822-80
Зарубежный стандарт
Нестандартные
Фланцы по другим российским стандартам

К фланцам по другим российским стандартам относятся такие как: фланцы стальные резьбовые, фланцы сосудов и аппаратов, фланцы изолирующие для подводных трубопроводов. Они отличаются от вышеупомянутых по конструкции и областям применения.

Также к конструктивным особенностям относятся (на примере трех наиболее распространенных ГОСТов):

• Условный проход. Обозначается как Ду и измеряется в мм.
• Условное давление. Обозначается как Ру и измеряется в кгс/см2.
• Исполнение с 1 по 9. Определяет вид поверхности под прокладку.
• Материал (представлен российскими марками стали).

Что такое фланцевые соединения?

Прежде чем говорить о качественных фланцевых соединениях, мы сначала расскажем о том, что они из себя могут представлять и где применяются. Такие изделия служат для того чтобы обеспечивать герметичность при собирании различных конструкций. В данном случае качество соединения играет большую роль.

Если крепление было непрочным, то это в дальнейшем может привести к тому, что появится опасность для обслуживающего персонала. Фланец является главным элементом любого соединения

Именно поэтому очень важно подобрать фланцы высокого качества. Эти детали сделаны из металла – в виде диска. Они способны обеспечить плотное разъемное соединение

Фланцы применяются в различных отраслях. Это может быть: коммунальное хозяйство или трубопроводный транспорт. При изготовлении, таких изделий применяются разные материалы.

Какие существуют типы фланцев?

Для разных типов трубопроводов сейчас разработали много конструкций такой детали. При фланцевых соединениях могут использоваться: прокладки. Есть крепежные изделия, фланцы и другие детали. Основной их задачей является объединение многих частей в трубопроводе. Возможно и присоединение к нему какого-то необходимого оборудования.

Фланцы могут подразделяться на несколько видов. Все зависит от того какие у них существуют параметры. По конструкции она бывают: свободные и цельные.

Если говорить об отличии цельных фланцев, то они имеют одинаковую нагрузку, которая отражается и на корпусе. Изготавливаются они вместе с арматурой, когда выполняется процесс штамповки. Такое совмещение обычно делается при помощи использования сварки.

Если говорить о свободной конструкции, то она похожа на диск, который может крепиться к приваренному фланцу. У обоих видов есть свои минусы и плюсы.

Свободные фланцы всегда являются удобными, когда выполняется сборка какой-то конструкции. Они дают возможность совмещать специальные отверстия под шпильки. К сожалению, у них бывает меньше прочность, если их сравнивать с фланцами цельного вида.

Здесь стоит добавить, что все фланцы подразделяются на несколько типов и всё зависит от их исполнения. Сейчас есть возможность купить фланцы в Екатеринбурге по доступной цене.

К примеру, литые фланцы могут делаться как единое изделие, вместе с самим корпусом. Отливаются они обычно из стали.

Есть фланцы, имеющие резьбу на шейке. Такой тип изделий может применяться нечасто. В основном они требуются для трубопроводов, которые имеют низкое давление.

Стоит сказать несколько слов о воротниковых фланцах. Такие изделия выполнены из стали. Предназначение их бывает в том, чтобы выполнять монтаж трубопроводов, где присутствует высокое давление.

Когда производится фланцевое соединение, то обязательно должна учитываться нагрузка. Тут есть несколько вариантов.

В данном случае бывает нагрузка от болтов. Она может передаваться и на прокладку. Во втором варианте выполняется распределение нагрузок равномерно, которые есть между кольцами и прокладками. Так как в процессе производства таких изделий применяется много разных марок стали, то в данном случае есть возможность частого применения фланцевых соединений.

Изготовление фланцев

Для изготовления применяются различные марки стали: 13ХФА, 20/09Г2С, 12Х18Н10Т, 15Х5 М и другие. Кроме того, они могут быть стальными и нержавеющими. Технология используется различная. Производители используют ковку, штамповку, литье. Для каждого способа применяется специальное оборудование, формы. Выпуская свою продукцию, производители тщательно проверяют ее на качество. Применяя в своей работе специальные тесты, сотрудники ОТК проверяют их на прочность, надежность. Также проверяются на влагоустойчивость фланцы

Что это такое? Так как они относятся к крепежным элементам и участвуют в соединении металлических деталей, которые могут контактировать с водой, важно, чтобы они не были подвержены коррозии. Именно поэтому используются водоустойчивые металлические сплавы. Часто производители покрывают поверхность фланцев дополнительным защитным слоем

Часто производители покрывают поверхность фланцев дополнительным защитным слоем.

Варианты исполнения фланцев

Помимо классификации по материалу изготовления и способу монтажа, фланцы разделяются в зависимости от конструктивного исполнения. ГОСТ №12820 на стальные фланцы определяет 9 вариантов исполнения соединительных элементов:

• исполнение №1 – конструкция оборудована соединительным выступом (фаской) под углом 45 градусов;
• исполнение №2 – с выступом под углом 90;
• исполнение №3 – с выступом на 45 и выборкой (впадиной) на внутренней торцевой части;
• исполнение №4 – с внутренней выборкой и выступом на 90;
• исполнение №5 – с внутренним пазом по всей окружности фланца;
• исполнение №6 – нарезана внутренняя фаска под установку линзовой прокладки (вибровставки);
• исполнение №7 – фаска предназначена под установки прокладки овальной формы;
• исполнение №8 и №9 – аналогичны конфигурации №4 и №5 за исключения наличия фаски под линзовую прокладку.

Варианты исполнения фланцев

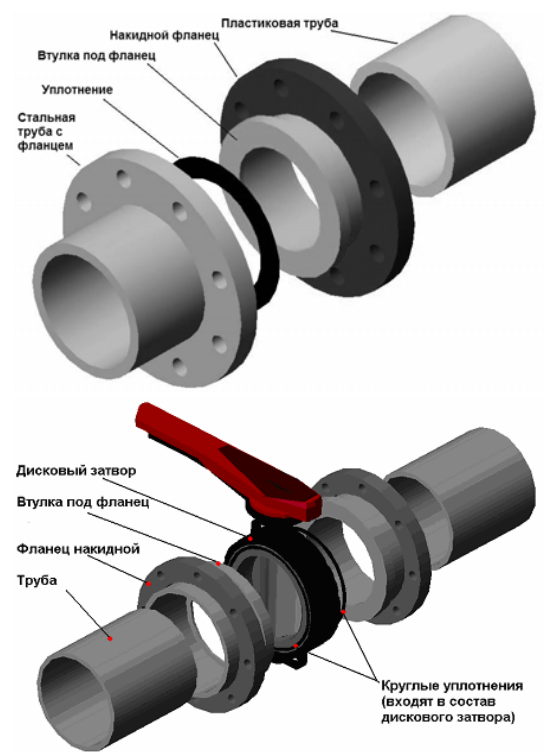

В отдельную группу относятся компрессионные фланцы, предназначенные для соединения стальных и пластиковых труб. Компрессионные конструкции состоят из двух частей – фланцевой пластины и выходящей из нее цанговой муфты под ПЭ трубу. Компрессионные фланцы предназначены для систем с давлением до 10 МПа.  Также существуют компрессионные адаптеры, посредством которых выполняется переход из пластиковой трубы на металлическую арматуру.

Вибровставка, она же вставка фланцевая, используется для снижения уровня шума и вибрации, возникающих в процессе эксплуатации трубопровода. Вибровставки выполняются из термически устойчивой резины, имеющей кордовое основание, за счет которого прокладка получает дополнительную жесткость и устойчивость к деформациям.

Вибровставки производятся в диапазоне диаметров 25-800 мм. Они могут устанавливаться на трубопроводы водоснабжения, подачи воздуха, парообразных веществ и других химически нейтральных жидкостей. Вибровставки диаметром 25-200 мм выдерживают давление до 16 МПа, 250-600 мм – до 10 МПа. Рабочая температура резиновой вибровставки до +110 градусов. Такие компенсаторы не повреждаются при линейном удлинении труб, они способны сжиматься и растягиваться на 12-20 мм, в зависимости от размера вибровставки.

Конструктивные особенности фланцевого крепежа

Фланцевый крепеж, помимо самой соединительной пластины, состоит из 3-ех элементов:

• болта либо шпильки;
• гайки;
• шайбы.

Согласно положениям ГОСТ №12816, использовать болты можно на трубопроводах с давлением рабочей среды до 25 МПа, если давление в системе превышает данную величину, должна применяться монтажная шпилька (стальной стержень с резьбой но обеих концах), которая обеспечивает большую прочность стыка. В трубопроводах высокого давления (от 100 МПа) используется шпилька из 35-ой стали, при давлении до 100 МПа – шпилька из стали 20Х.

Шайбы для фланцевых соединений представляют собой стальную пластину, подкладываемую под гайку либо шапку болта с целью увеличения ее опорной площади. Для крепежа фланцев допускается применять болты, шпильки и шайбы классов прочности 8.8, 6.6 и 5.6.

Защитный кожух из листовой стали

На фланцы, установленные на трубопроводах перекачивающих агрессивные жидкости, в обязательном порядке монтируется защитный кожух (КЗХ). Кожух представляет собой чехол из гидфровобного текстиля, листовой стали либо полимерных материалов, который предотвращает расплескивание рабочей среды при потере соединением герметичности.

Защитный кожух выпускается в диаметре 15-1200 мм, наиболее распространенные кожухи из фторопласта могут эксплуатироваться при температуре от -200 до +230 градусов.
