Схема подключения двойного выключателя на две лампочки

Введение

Стандартный двухкнопочный выключатель позволяет управлять двумя линиями или лампами. Он состоит из трех основных элементов:

1. Корпус, который вставляется в короб в стене.
2. Двух кнопок из пластика.
3. Клемм или винтов для подключения кабелей (обычно состоит из трех клемм — одной входной и двух выходных).

Схема подключения обычного и двойного выключателя

Принцип подключения достаточно прост и выполнить его можно одним кабелем 3*1,5 ВВГнг. Из распределительного щитка выходит один кабель (фаза), он входит в верхнюю клемму. Снизу выходят два кабеля, подключаемые к двум выходным разъемам. Они отправляются на контакты люстры или линии освещения. Нулевой кабель сразу идет к люстре из коробки — его можно выполнить даже одним проводом (но лучше вести 2*1,5 ВВГнг, чтобы подключить еще и заземление).

При нажатии на клавишу контакты замыкаются и фаза подается на одну лампу (ноль подключен постоянно). Включение второй клавиши подает фазу на вторую лампу. При размыкании контакт теряется и свет гаснет.

Работаем безопасно

Вам придется работать напрямую с электропроводкой, поэтому на момент всех работ она не должна быть под напряжением. Чтобы полностью себя обезопасить от удара током, вам нужно не просто проследить, чтобы выключатель был в позиции «выключено», а вообще отключить автоматы на щитке.

Внимание!!! Все работы производить только на обесточенном оборудование.

Прежде чем тестировать кабели, разомкните их, и следите, чтобы в дальнейшем они не соприкасались. У кабелей есть принятая маркировка латинскими символами:

• L – фазный провод;
• N – нейтраль;
• PE – провод заземления желто-зеленого цвета.

Вообще, маркировка кабелей встречается не всегда. Что вы делаете, если не видите никаких обозначений? Идете к щитку и переводите автоматический выключатель в режим «включено». Возвращаетесь к люстре и, вооружившись индикаторной отверткой, поочередно дотрагиваетесь ею оголенных концов проводов, выходящих из потолка. Кабель, которому будет соответствовать загоревшийся светодиод в отвертке и будет фазным.

Теперь нужно снова обесточить сеть в квартире и можно приступать к работе.

Практическое применение проходного выключателя

Иногда при постройке дома бывает не всегда ясно, где именно потребуется возможность управления освещением. Маршевые переключатели пригодятся для:

• Включение осветительных приборов в гараже;
• Управление светильником возле входа в гараж;
• Обеспечение освещения садовых дорожек;
• Включение света в прихожей.

В результате появляется возможность включить освещение не выходя из дома, с комфортом переместится в гараж и выключить светильники там, или поступить наоборот.

Дополнительно в этом примере появляется еще 2 возможности:

1. Включить свет работая во дворе;
2. Возможно, включить освещение, не выходя из дома если приехали гости.

Можно в цепь освещения участка перед домом включить датчик освещенности, и с наступлением темноты светильники на придомовой территории включатся автоматически.

В темном тамбуре перемещаться неудобно, поэтому там тоже устанавливают проходные выключатели, позволяющие:

• Включать светильник на крыльце;
• Освещение на стене тамбура;
• Включить светильник в прихожей.

Выключатели необходимы для включения освещения лестницы на 2 этаж, они позволят:

• Включить свет в гостиной на 1 этаже;
• Включить освещение на лестничном переходе;
• Включить свет на площадке 2 этажа.

Можно использовать данные выключатели в цокольном этаже, они позволят:

• Включать свет перед входом в цоколь;
• Включать осветительные приборы находясь в цокольном этаже.

В результате вы сможете сперва включить свет в помещении цокольного этажа, а после отключить освещение на лестнице.

Не предусмотрительно не подумать и об установке в спальной комнате данных типов выключателей! Потребуется перед сном, подниматься выключать свет возле двери, после этого перемещаться в полной тьме, рискуя случайно удариться об угол кровати.

Лучше будет если в комнате имеется:

• Проходной выключатель возле двери;
• Светильник, размещенный возле тумбочки;
• Проходной выключатель, установленный возле изголовья.

Выключатели света, подключение

По количеству коммутируемой нагрузки, выключатели делятся на:

• одноклавишные;
• двухклавишные;
• трехклавишные и т.д.

Сколько клавиш, столько и контактных групп внутри, стольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

По варианту монтажа выключатели бывают:

• для скрытой электропроводки;
• для открытой прокладки проводов.

По выполняемым функциям:

• диммеры;
• проходные;
• перекрестные.

О каждом из них мы поговорим чуть позже, в каких ситуациях применяются и как собственно подключаются. Сейчас определимся с тем, что будем подключать, какая люстра будет освещать ваше помещение. Какие они бывают, и разберемся с вариантами подключения.

Люстры потолочные – разновидности

По количеству плафонов, бывают:

• люстры с одним плафоном или абажуром (однорожковые);
• с двумя плафонами или абажурами (двухрожковые);
• трехрожковые (с тремя плафонами) и т.д.

В основном количество плафонов зависит от стиля исполнения (класика, лофт, модерн и т.д.), дизайна исполнения. Причем, чем больше плафонов и ламп на люстре, тем большая мощность освещения и как правило большая мощность потребления электроэнергии. Тем большую площадь может осветить данный осветительный прибор.

По типу управления люстры делятся:

• управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
• управление беспроводное (по радио каналу или с телефона через Bluetooth);
• комбинированные варианты.

Если Вы еще не купили люстру, а только планируйте это сделать

В этом случае очень важно будет определить какого типа проводка заложена в вашей квартире или доме. От этого зависит выбор люстры с подходящей схемой подключения и вариантом управления

12 вариантов схем подключений

Ниже приведена таблица, которая поможет Вам сделать этот выбор. Достаточно определить какой у Вас тип проводки и какой выключатель установлен. При правильном подборе люстры никаких серьезных переделок и вмешательств в существующую схему вашей проводки не потребуется. За исключением некоторых вариантов, там, где имеется пометка «требуется изменение». Эти изменения мы разберем ниже, когда будем предметно разбираться с подключением люстр этих моделей.

Чтобы определиться с выбором люстры и вариантом подключения

1. Нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
2. Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
3. Выбираем из таблицы желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
4. И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария»

Отличием будет то, что согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе)

Если у вас проводка имеет 4 провода, то здесь можно использовать вообще любой тип люстр и любые элементы управления.

Подключение ламп с преобразователем

Для организации освещения точечными потребителями можно использовать сети 220 Вольт или 12-вольтовые преобразователи. Последние создают задержку включения на несколько секунд, после чего плавно передают ток электроприборам.

Схема позволяет бережно относиться к лампам накаливания или галогенным источникам света, поскольку предохраняет их от перепадов напряжения.

В случае использования преобразователя переключатель устанавливают до него. Для этого есть две важные технологические причины:

Если предстоит установка выключателя с двумя клавишами, понадобится второй преобразователь. Его электропитание будет поступать от второй линии. Нулевой проводник будет общим.

Электромонтаж требует особого отношения к безопасности. Приступать к работе следует только после обесточивания сети. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Там же следует найти два провода в изоляции красной расцветки, которые являются фазными они проложены от двух выходных контактов двухклавишного выключателя. Если же вам что-то непонятно, пишите мне!

Типы выключателей

Контроль и регулирование освещения осуществляется посредством выключателей света, которые могут быть представлены таймерами, диммерами, дистанционными и клавишными моделями, а также отличаются конструкцией и степенью защиты.

Все модели – это коммутационные устройства, обеспечивающие размыкания электроцепи и подачу напряжения на осветительный прибор.

Конструктивные особенности и принцип работы позволяют выделить следующие типы выключателей:

• Модели клавишного типа – классический вариант, наиболее часто используемый для подключения осветительного оборудования. Замыкание цепи происходит в процессе нажатия перекидной клавиши.
• Модели перекидного и проходного типа – разновидность клавишной конструкции. Схема отличается от традиционного варианта некоторой сложностью, что обусловлено необходимостью устанавливать коммутационные устройства.
• Модели шнурового типа – вновь входящий в моду вариант, характеризующийся наличием свисающего вниз шнура, который фиксируется на поворотном рычаге. Этот оптимальный вариант для настенных бра и настольных ламп часто применяется в современных интерьерах.

Менее часто используются модели кнопочного типа с фиксацией и без фиксации, ползунковые и сенсорные выключатели, а также модели, оснащенные датчиком движения и дистанционным управлением.

Удобнее всего осуществлять самостоятельный монтаж моделей с одной, двумя и тремя клавишами, конструкция которых представлена стационарно закрепленными контактами и подвижным механизмом.

К их достоинствам можно отнести невысокую стоимость, удобство эксплуатации и обслуживания.

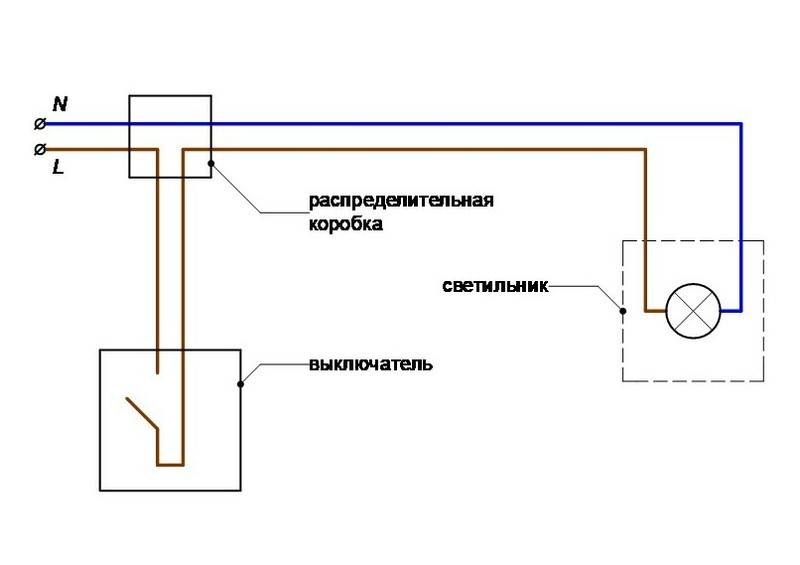

Схема подключения простейшего светильника

На примере простейшего одиночного светильника, «лампочки Ильича», рассмотрим основные элементы электрической схемы.

В любой квартире проводка, как правило, прокладывается в стене по периметру на расстоянии около 10-15 см от потолка. Это магистраль. На ней установлены разветвительные коробки. Они нужны для того, чтобы «врезавшись» в магистральный кабель, запитать розетку или выключатель со светильником.

Рассмотрим схему соединения проводов в разветвительной коробке. Вниз от неё уходит кабель на выключатель, вверх – на светильник, слева и справа – магистральный кабель. На самом деле это, конечно же, условность, порядок ввода проводов в коробку определяется только исходя из соображений целесообразности.

Нулевой провод, с ним просто. Он ответвляется непосредственно от магистрали и направляется прямым ходом к светильнику. Не намного сложнее обстоит дело с фазным проводом, он так же идёт к осветительному прибору, но только через выключатель. Вот и вся премудрость.

Обычный одноклавишный выключатель имеет сзади два контакта для присоединения проводов. В данном случае полярность роли не играет. А как подключить люстру на два выключателя? Намного ли усложниться задача?

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Если же вам что-то непонятно, пишите мне!

Схематические особенности

Схема установки такого рода устройств не сложна, но требует внимательности.

ВАЖНО! На этапе создания проводки в местах, где планируется установка перекидных конструкций, нужно проложить трехжильный кабель до первых двух, а если вы хотите установить большее количество переключателей, до следующих нужно протянуть четырехжильный кабель.

Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта. При этом переключение должно иметь перекидной характер, то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена.

Если рассматривать составляющие схемы электролинии с двумя перекидными коммутирующими конструкциями, то в нее входит:

• Соединительная коробка, иначе называется ответвительной. Служит для защиты соединений электрокабелей.
• Устанавливается в каждом помещении, а в больших комнатах их бывает несколько.
• Соединительные провода (двух, трех и четырехжильные)
• Два проходных коммутирующих устройства
• Непосредственно светильник

Примерная схема подключения проходных выключателей с двух мест выглядит так:

• Провод «ноль» идет от источника на ответвительную коробку, а после нее – на светильник.
• Провод «фаза» идет от того же источника на ту же коробку, а потом – на общий контакт первого переключателя.
• Перекидные контакты (два) переключателя 1 через разветвительную коробку соединяются с такими же деталями переключателя 2.
• Фаза от общего контакта выключателя 2 идет на другой электроузел светильника.

Примерная схема подключения проходного двухклавишного выключателя с двух мест представлена далее на фото:

Монтаж системы управления одним осветительным прибором из двух точек несложен. Он производится следующим образом:

• На требуемые места установить перекидные коммутирующие конструкции
• Вывести от них кабели трехжильные
• Монтировать электросветильник, или несколько, заведенные в параллельное соединение
• Вывести от него (них) двужильный кабель
• Установить соединительную коробку. Выбор места для нее определяется кратчайшей длиной кабеля и удобного доступа к самой коробке
• Завести в коробку провода от питания, перекидных конструкций и электроосветительных приборов
• Соединить их так, как описано выше

При таком соединении четыре контакта (две пары) с обоих точек соединяются между собой. Для включения освещения фаза идет к осветительному прибору с общего узла электровыключателя 2.

Для примера предлагаем вам посмотреть видео, в котором представлена схема подключения проходных выключателей с двух мест:

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

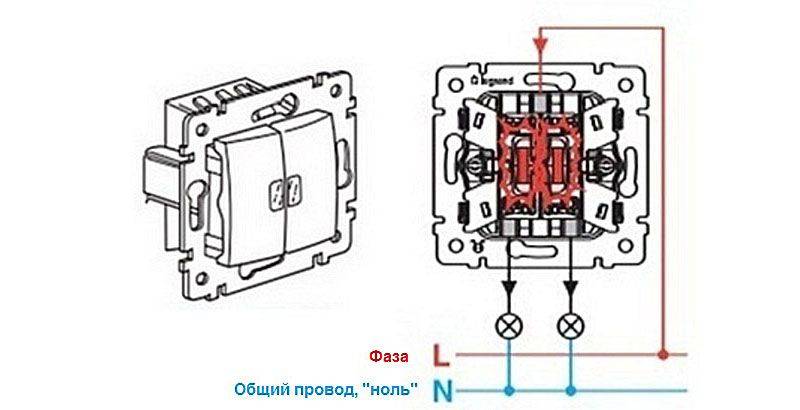

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

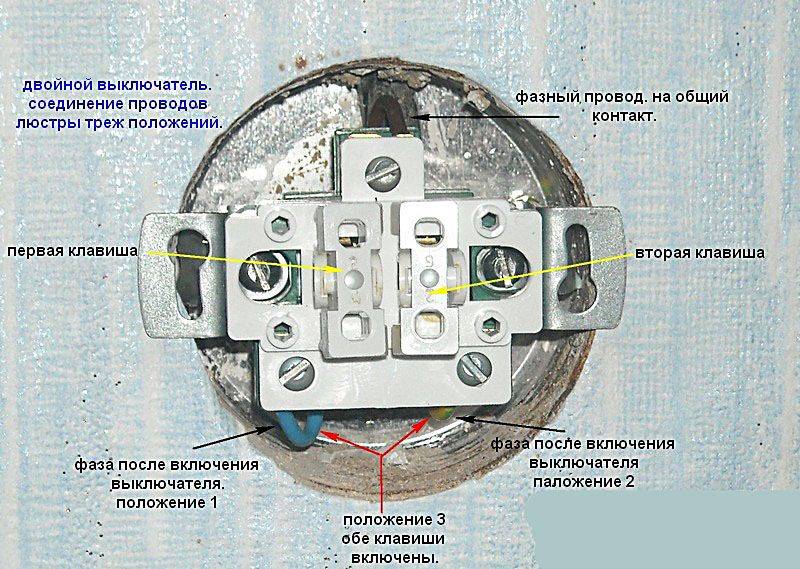

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

• 2 – от щитка (ноль и фаза);
• 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
• 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

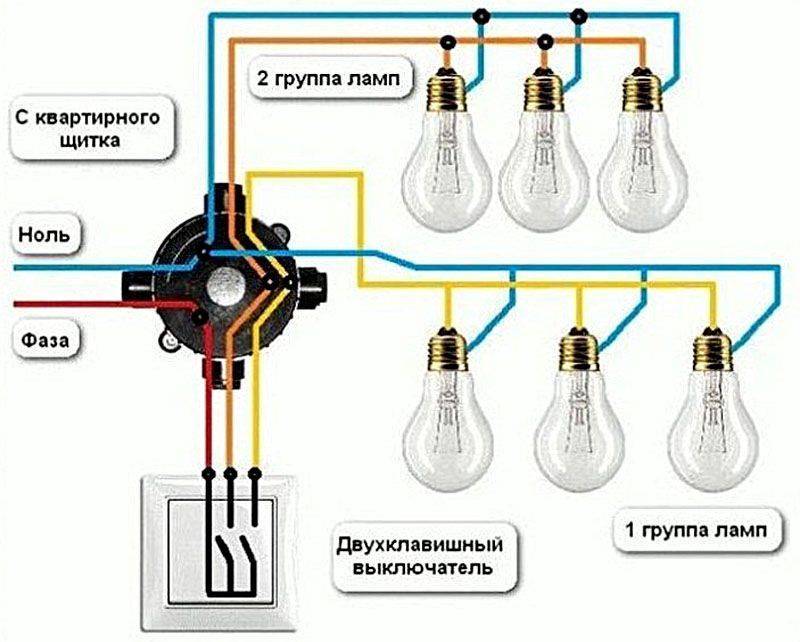

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Как избежать ошибок при монтаже: несколько советов от редакции

Для начала стоит полностью продумать, какие светильники или люстры будут управляться тем или иным двухклавишным выключателем, подготовить инструменты и материалы и лишь после этого приступать к работе.

Очень важно быть предельно внимательным и аккуратным при производстве электромонтажа. При работе с проводами и оборудованием вводной автомат обязательно должен быть отключён

Не стоит испытывать судьбу на прочность.

Выбирая выключатели, лучше всего отдать предпочтение изделиям, оснащённым самозажимными клеммами, нежели винтовыми. Первые намного проще в монтаже и прослужат значительно дольше.

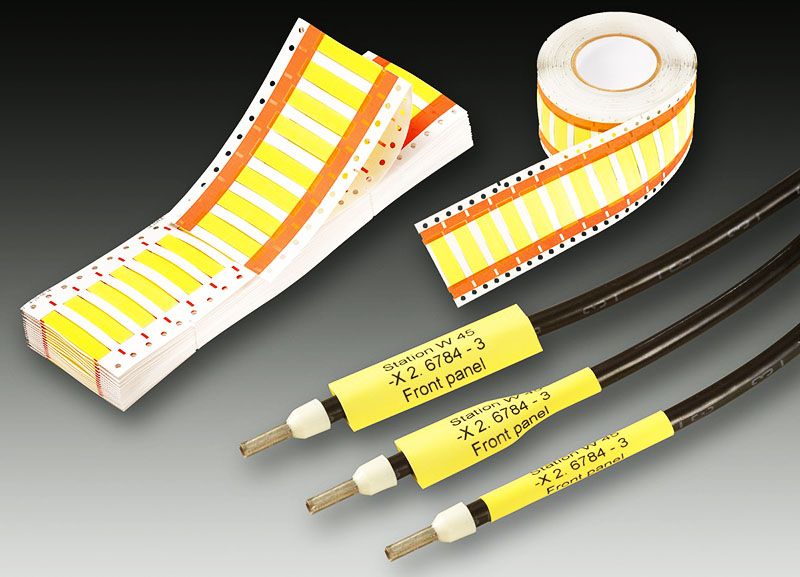

Не стоит пренебрегать маркировкой жил проводов. Потратив на это 5 минут времени сейчас, впоследствии можно сэкономить гораздо больше.

После окончания монтажа необходимо оставить выключатель в разомкнутом состоянии и лишь после этого включать вводной автомат. Далее по очереди нужно нажимать клавиши, проверяя, горит ли свет и не сработал ли автомат в распределительном щитке.

Как работает раздельное питание люстры?

Чтобы понимать в какой последовательности подключать провода в выключателе, нужно разобраться в том, как электричество бежит через люстру, питая лампы. В этой главе мы с вами и займемся этим вопросом.

Строение люстры

Какой бы сложной не была электрическая часть прибора, она всегда будет заканчиваться выводами из двух, трех или четырех проводов. Самые простые могут подключаться только 2-мя проводами. Количество клемм ничего нам не говорит об их назначении. Давайте разберем эту тему подробно.

Клеммная колодка в основании люстры

На фотоснимке выше вы можете видеть классическую клеммную колодку, из которой выходит два цветных провода.

Итак, один провод – это рабочая фаза, обозначенная латинской буквой L (черный провод, хотя может быть и любой другой), а второй это нуль – буква N (во всех схемах для него используются провода синего цвета). По сути, лампе все равно, на какой контакт ей подать фазу, гораздо важнее, какой из проводов пойдет на выключатель

Схема подключения светильников к двухклавишным выключателям

Внимательно изучите представленную схему – нас интересуют серые линии, обозначающие фазу. Сразу становится понятным, что именно они тянутся к двухклавишному выключателю. Это очень важный момент, так как некоторые электрики не соблюдают этого правила и пускают туда нуль.

Возвращаемся снова к нашей люстре с двумя проводами. Для ее подключения нужен одноклавишный выключатель, который будет разрывать фазный провод, идущий из распределительной коробки. Нуль при этом протянется прямиком в коробку – ему выключатель не требуется, где подсоединится к общему нулю домовой сети. Все предельно просто и понятно.

Светильник с 3-мя проводами

На фото показано основание бра, но это никакого значение не имеет, принцип работы и подключения у прочих светильников с люстрами одинаковый. Тут мы видим, что из корпуса прибора выходит три провода. Синий мы уже знаем – это нуль, с черным тоже все понятно, а вот желто-зеленого раньше не было.

Заземление мы можем подключить только в том случае, если оно предусмотрено в домовой электрической сети. В распределительной коробке будет выведена общая земля, к которой будут сходиться желто-зеленые провода ото всех электрических точек дома.

Фактически, схема подключения такой люстры ничем не отличается от описанной ранее, и для нее требуется одноклавишный выключатель.

Люстра с 6-ю проводами

На фото показана люстра на несколько свечей. Так как от каждого цоколя идет по два провода, все их выводы будут тянуться в основание прибора, хотя в хороших люстрах всю схему запитки производитель делает сам и зачастую прячет ее в скрытой части корпуса.

Теперь посмотрите, как скручены друг с другом провода – они соединены вместе по цветам. Фактически, они образуют те же два провода, про которые мы писали выше. То есть при таком соединении вам также понадобится только одноклавишный выключатель.

Схема на три провода

Последний вариант, когда из люстры выходит три провода, не считая заземление, либо же вы самостоятельно делаете такую скрутку – ее пример показан на фото выше. Давайте его внимательно рассмотрим. Мы видим, что все нулевые провода соединены вместе и подключены к одной клемме «Ваго». Вот вам яркий пример того, как не соблюдается цветовая маркировка. Фазные провода разделены в определенном порядке, скорее всего, через один, и подключены к двум клеммам. Такая схема нам подсказывает, что на люстру для зажигания всех свечей нужно подвести две отдельные фазы. Именно это и можно реализовать посредством двухклавишного выключателя.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

https://youtube.com/watch?v=9cG_VmdR4uk

Подготовительный монтаж

Какие-либо стандарты, строго определяющие место под установку устройства, действующими нормативами не предусмотрены, поэтому при выборе нужно ориентироваться на удобство монтажа и эксплуатации. Единственное помещение, где к вопросу размещения выключателя нужно подойти очень внимательно – ванная комната или сауна. Установка не должна позволять попадать воде на эксплуатируемое устройство.

Работы осуществляются в условиях обесточенной сети, с использованием инструмента, имеющего заизолированные ручки.

Стандартный набор рабочего инструмента должен быть представлен:

• монтажным ножом;
• изоляционной лентой;
• молотком и зубилом;
• пассатижами;
• индикаторной фигурной отверткой;
• индикаторной прямой отверткой.

Для установки в местах со скрытой электрической проводкой потребуется востребоваться дрелью с насадкой типа «коронка» или перфоратором.

После обесточивания фазы необходимо подготовить сам выключатель, сняв кнопки с рамки и раскрутив винты, что позволит подсоединить и зафиксировать провода.

Как самостоятельно подключить двухклавишный выключатель

Для того, чтобы самостоятельно выполнить все работы и не вызывать специалиста, оплачивая его услуги, следует выполнить несколько шагов, о которых сейчас и будет рассказано. Для примера можно взять вариант, при котором старый выключатель снят другим человеком и в распоряжении домашнего мастера лишь три провода, торчащие из подрозетника, без какой либо маркировки. В этом случае требуется развести их в разные стороны и, убедившись, что они не замкнутся, на некоторое время включить напряжение в домашней сети. Далее, при помощи индикаторной отвёртки, нужно найти ту жилу, по которой напряжение приходит на выключатель. Промаркировав её, электричество необходимо снова отключить с вводного автомата.

Особенности монтажа

Грамотная установка переключателя рассматриваемого типа подразумевает учет следующего ряда аспектов:

1. Месторасположение.
2. Крепление предустановочных компонентов.
3. Выбор схемы.
4. Соединение контактов.
5. Крепление и проверка включателя.

Разберем детально особенности каждого из них.

Месторасположение

При выборе места монтажа 2-х-клавишного переключателя учитываются такие факторы:

• Доступность, удобство пользования.
• Отсутствие препятствий в виде мебели и предметов интерьера.
• Соответствие требованиям по высоте – около 1 м от пола.
• На расстоянии от 0,6 м к крану, душу и прочим источникам сырости.

Включатель света должен располагаться в удобном и безопасном для эксплуатации и обслуживании месте

Источник anlan.ru

• Дистанция от газопровода – не менее 0,5 м.
• Установка в помещении с нормальной влажностью – например, не в душе или туалете, а снаружи в прохожей.

После того, как место определено, чтобы подключить двухклавишный выключатель к двум лампочкам или группам светильников, остается только в соответствии со схемой подключения правильно рассчитать длину проводов. При этом проводники должны иметь запас, так как в ходе монтажа они зачищаются, скручиваются и нередко укорачиваются.

Предустановочные компоненты

Прежде чем приступить непосредственно к монтажу переключателя, требуется установить следующие компоненты:

1. Питающий кабель от электрощитка.
2. Распредкоробка. В ней будут соединяться проводники от включателя и светильников.
3. Основание, или стакан. Предназначается для крепления базы переключателя.
4. Пазы в стене для укладки кабелей.

Включатели должны соответствовать типу укладки кабелей. Модели разделяются на скрытно устанавливаемые и накладные. Первые подходят при прокладке проводов в штробе или под отделкой, вторые – при наружном способе.

Перед установкой включателя нужно подготовить стену и проложить электропроводку

Источник remonts-v-dome.ru

Выбор схемы

Есть две схемы подключения двойного выключателя на 2 лампочки:

• На каждую лампочку в одном светильнике. Применяется, когда нужно в одном осветительном устройстве раздельно управлять 2-мя лампочками или их группами.
• На отдельные приборы освещения. Используется для 2-х отдельных светильников, в том числе расположенных в разных комнатах.

В первом случае и к прибору освещения и к переключателю подводятся 3-х-жильные кабеля, а во втором – к включателю 3-х-жильные, а к каждому светильнику 2-х-жильный.

Соединение контактов

Зачищенные от изоляции края проводников соединяются между собой в распределительной коробке. При этом последовательность стыковки должна строго соответствовать выбранной схеме. После того как система проверена на работоспособность, скрутки изолируются, а коробка закрывается.

Сам выключатель света с двумя клавишами имеет следующую схему подключения:

1. От электрощитка через распредкоробку жила питающей фазы крепится на вводном контакте, обозначаемым, как правило, символом «L».
2. К двум выводным контактам, обозначаемыми стрелками, фиксируются 2 провода, подающие фазу на лампочки, группы или светильники.

Схема устройства и подключения 2-х-клавишного включателя

Источник legrand.ru

Современные модели оснащены так называемыми втычными контактами. Чтобы выполнить соединение, край провода нужно зачистить и вставить в отверстие.

Крепление и проверка включателя

Корпус включателя обязательно крепится к заранее монтированной на стене базе или подрозетнику. Для этой цели на его внутренней части имеются отверстия.

После того, как выключатель света с двумя клавишами закреплен, провода соединены и передняя панель установлена на место, можно проверить работоспособность схемы подключения:

• Сначала с помощью щупа проверяется наличие/отсутствие фазы в ответственных точках в соответствии со схемой.
• Далее тестируются контакты при включенном/выключенном положении клавиш.
• В завершении проверяется работа системы с вкрученными лампочками.

Посмотрим на принципиальную схему

Тут подключаем только фазные проводники к выключателю, а точнее: фазовый вход питания 220 В, фазовый провод который питает первую лампочку, фазовый провод который питает вторую лампочку.

Нейтральные и защитные провода соединены вместе внутри коробки с помощью электрических разъемов (клеммников), за исключением автоматического выключателя.

Для правильной работы схемы нужен 4-х жильный кабель, идущий от коробки к лампе. Если электрическая проводка двухжильная (защиты нет, система TN-C), достаточно трех проводов. В этом случае подключите нейтральный проводник к защитному разъему в лампе, и он соединяется с помощью короткого провода с нейтральной клеммой.

Оно работает так, что нажав клавишу слева, электрический потенциал от шнура питания подключенного к клемме № 1, передается на клемму № 2 и оттуда до верхней лампы. При нажатии правой клавиши потенциал от клеммы № 1 передается на клемму № 3 и оттуда питание идёт до нижних лампочек.

Путем переключения любой клавиши закрываем электрическую цепь, потому что с одной стороны подаем потенциал, а с другой стороны к лампам нейтральный провод постоянно подключен (рисунок анимирован — понаблюдайте за ним).
