Подключение скважинного насоса своими руками

Разновидности насосов для скважин и их функции

Насосы для подачи воды из скважины могут погружаться в узкие скважины на большую глубину или монтироваться на поверхности. Принцип работы устройства и его монтаж заключается в следующем:

• Его основными элементами являются рабочие колеса, установленные на один вал.
• Вращение их происходит в диффузорах, что обеспечивает передвижение жидкости.
• После прохождения жидкости через все колеса, она через специальный клапан нагнетания выходит из устройства.
• Движение жидкости происходит за счет перепадов давления, которые суммируются на всех рабочих колесах.

Существует насколько типов такого оборудования:

• Центробежный. Такой насос позволяет подачу чистой воды обеспечить без крупных загрязнений.
• Шнековый. Это самое распространенное устройство, способно перекачивать жидкость с примесью частиц на один кубический метр не более 300 граммов.
• Вихревой. Передает только очищенную от загрязнений воду.

Несмотря на отличия, все виды насосов служат для выполнения аналогичных функций:

• Подавать грунтовые воды в частные дома и коттеджи.
• Участвовать в организации оросительных систем.
• Перекачивать жидкость в резервуары и емкости.
• Обеспечивать комплексное водоснабжение в автоматическом режиме.

При выборе насоса для участка учитываются такие критерии:

• Исходные размеры оборудования. Учитывать их нужно для обеспечения определенных технологических допусков при размещении насоса в скважине.
• Мощность источника электроэнергии. Скважинные насосы изготавливаются одно- и трехфазные.
• Мощность устройства. Такой параметр нужно определять заранее исходя из расчетного напора и водопотребления.
• Стоимость насоса. В этом случае нужно чтобы правильно было выбрано соотношение цена – качество оборудования.

Виды бытовых насосов

Насосы для скважин разделяются на погружные и поверхностные. Такие агрегаты имеют некоторые преимущества перед остальными:

• Большая глубина водозабора, которая недоступна для насосов любого другого типа.
• Легкость монтажа.
• Отсутствие трущихся частей.
• Низкий уровень шума.
• Длительный срок эксплуатации.

На фото показаны типы погружных скважных насосов.

Погружные скважинные насосы

Совет: Очень важно следить за грамотным и правильным обустройством оборудования, применять только качественные материалы. Нарушение технологии монтажа или использование плохих материалов может привести к:. Нарушение технологии монтажа или использование плохих материалов может привести к:

Нарушение технологии монтажа или использование плохих материалов может привести к:

Нарушение технологии монтажа или использование плохих материалов может привести к:

• Обрыву насоса.
• Преждевременному его выходу со строя.
• При демонтаже невозможность поднятия насоса.

Как правильно опустить

Установка насоса в скважину своими руками осуществляется после изучения инструкции с чертежами по монтажу помпы и получения практического опыта по видео-роликам ниже.

В соответствии с паспортными данными на выработку, глубиной погружения подбираются скважинный агрегат и материалы. При сборке конструкции и в монтажных работах участвуют два или три человека, последовательно, по шагам, выполняя операции:

1. Проверяем комплектацию проекта и раскладываем для сборки погружной насос, напорный шланг, кабель управления, трос и крепёжные детали.
2. Сборку начинаем с установки обратного клапана в выходное отверстие на помпе с помощью переходного фитинга. При этом учитываем направление движения жидкости, указанное стрелкой на корпусе.
3. Обрезаем конец напорной трубы под углом 90 градусов к оси, надеваем на шланг пластиковую муфту с уплотнительным кольцом и вставляем в корпус переходного фитинга, вкрученного в клапан. Закручиваем гайку муфты, закрепляя соединение.
4. С помощью термоусадочной муфты подсоединяем кабель управления к двигателю, а место входа проводов в корпус агрегата заливаем гидроизоляционным клеем.
5. В проушины на корпусе устройства вставляем страховочный трос, продетый конец перегибаем в петлю и с помощью специального замка и прижимной шайбы соединяем с основной частью каната.
6. Чтобы при опускании в шахту кабель и трос не задевали колонну, соединяем вместе со шлангом в единую плеть, используя пластиковые хомуты. В метре от помпы стяжки фиксируем через 20 см, а далее до верха обсадной – через метр.
7. Отрезаем при помощи болгарки обсадную трубу до дна кессона и устанавливаем на конец оголовок. Крышка служит для защиты скважины от попадания мусора, и в ней выполнены отверстия под напорный шланг, кабель и страховочный трос.
8. Продеваем в отверстия на оголовке шланг, кабель и трос. Напорную трубу отрезаем на уровне крышки и вставляем в нее угловой фитинг для соединения с водяной магистралью, уложенной в траншею к дому. Страховочный трос закрепляем на карабине обсадной колонны. Кабель укладываем в траншею и заводим в техническое помещение.
9. Если скважина пробурена не далее 5–7 метров от дома, подключение упрощается, кессон не устанавливается. Напорная труба отрезается на уровне земли и вместе с кабелем, через оголовок заводится в техническое помещение в утепленном лотке. Чтобы зимой вода не замерзала, в магистральный шланг вставляют обогревательный провод, а обратный клапан на насосе не устанавливают. После закачки жидкость стекает обратно, а труба ПНД остается сухой.

При устройстве водовода в дом ниже точки промерзания земли до этого уровня прокапывается траншея. В обсадной трубе, у дна канавы, высверливается отверстие, в котором закрепляется адаптер. Через переходник, по траншее в дом заводится напорный шланг и кабель управления.

Пошаговое прокладывание внешней магистрали

При устройстве водопровода в частном доме своими руками прокладку внешней магистрали проводят в таком порядке:

1. Источник и место ввода трубы в здание соединяются траншеей, которую желательно проложить по прямой линии с уклоном, идущим в сторону источника. Глубина в полтора-два метра окажется достаточной для того, чтобы труба легла ниже обычного уровня, до которого промерзает грунт. Дно траншеи утрамбовывается, засыпается слоем песка и гравия.
2. В отверстии диаметром 40-50 мм, проделанном в стенке в верхнем кольце кессона (колодца) производится установка специального стакана под ввод трубы.
3. Фундамент дома должен быть снабжен таким же отверстием, которое оснащается утепленной и гидроизолированной гильзой, в которую будет вводиться труба.
4. Трубу диаметром 32 мм заводят в дом для подключения к насосной станции, а другой конец подают к источнику, размещая на ее конце фильтр.
5. Уложив трубу по дну траншеи, укрывают ее утеплителем, после чего производится засыпка.

Для прокладки водопровода можно выбрать одну из двух схем разводки

Разрабатываем схему водопровода

На самом деле, схем устройства водопровода в избытке, но есть два разных метода подключения потребителей:

• Тройниковое включение.
• Коллекторное или параллельное включение.

Жителям небольших частных домов последовательное подключение ответит своим требованиям, план такого водоснабжения проще. От самого источника вода по порядку идет от одного потребителя к следующему из одного трубопровода с отводом тройником (1 вход, 2 выхода) для каждого потребителя.

Подобная схема включения отличается недостатком давления у последнего потребителя, во время запуска предыдущих, если в цепи участвуют несколько таких звеньев.

План коллекторного включения выглядит принципиально иначе.

Во-первых, при устройстве такого подключения вам понадобится коллектор. От него прокладывается водопровод непосредственно каждому потребителю. Благодаря этому вы сможете создать более- менее одинаковое давление в любом звене цепи трубопровода

Обратите внимание на то, что последовательное подключение обойдется вам дороже

Любая система водоснабжения состоит из скважины, насоса, гидроаккумулятора для защиты насоса. И при желании фильтра или нескольких фильтров до или после гидроаккумулятора.

Трубы для водопровода бывают нескольких типов, самые распространенные материалы для них — полипропилен, полиэтилен(сшитый), сталь. Самые дорогие делаются из меди, поскольку и служат они дольше всех.

В случае их монтирования вам придется вызвать специалиста. Оптимальным выбором послужит полипропилен по соотношению ценакачество

Обратите внимание, что пластик как материал абсолютно не подходит, поскольку выделяет в воду вредные элементы

Далее по списку вам понадобится погружной насос, поскольку он долговечнее и производительнее насосной станции. Меряется высота насоса вместе с шлангом и далее они соединяются резьбовым соединением. Насос можно ставить в любом положении на тросах из нержавеющей стали. Он подвешивается к верхней части колодца.

Вода из насоса попадает в фильтр до гидроаккумулятора, который является следующим элементом схемы. Он создает стабильное давление и позволяет включать и выключать насос при необходимости. Объем зависит от количества потребляемой воды.

Вода вновь фильтруется и делится на два потока: один из них пойдет в бойлер и нагреется, а второй так и останется холодным в коллекторе.

Необходимо монтировать запорную арматуру до коллектора, а также установить сливной кран.

Труба, идущая в водонагреватель, оборудуется предохранителем, расширительным баком, а также устанавливается сливной кран. Такой же кран монтируется на выходе из водонагревателя, а после этого труба подключается к коллектору с горячей водой и далее разводится по всем точкам в доме.

Бойлеры могут быть разными. Вода может нагреваться газом или электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода греется постоянно.

Несколько важных рекомендаций

Для соединения обратного клапана с водоподающей трубой используют специальный латунный фитинг. Соединение также должно иметь специальную забивную втулку. Эта мера предотвратит сжатие трубы в диаметре и компенсирует избыточное напряжение, созданное компрессионным фитингом.

Фитинг, как и все соединительные элементы, должен быть высокого качества, рассчитанный на повышенные нагрузки на растяжение. Иначе труба может просто выскочить из фитинга. Для соединения противоположного конца ПНД трубы с выходом на оголовке используют такой же компрессионный забивной фитинг, выполненный из латуни.

В продаже имеется специальный электрокабель для погружных насосов. Именно его необходимо использовать для присоединения к насосу. Замены на менее качественный материал недопустимы

Силовой кабель присоединяют к кабелю насоса путем пайки, скрутку в таком важном месте лучше не использовать. Место соединения закрывают термоусадочной муфтой. Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты

Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту

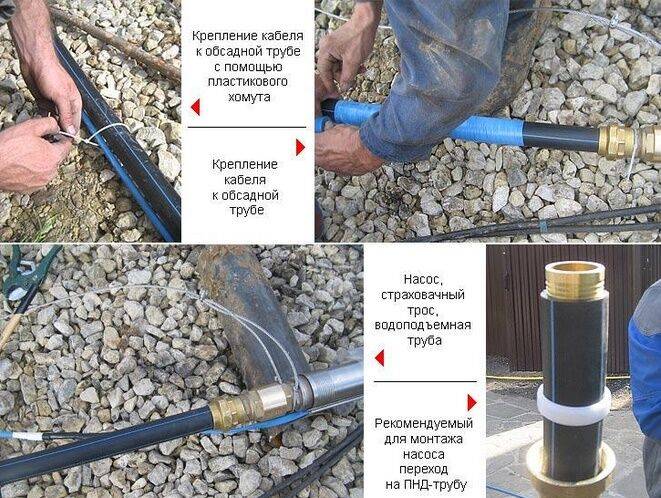

Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты. Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту.

Для крепления кабеля и троса к водоподающей трубе можно использовать хомуты из пластика. Специальный переходник позволит надежно соединить насос с трубой

Ради экономии специальный кабель используют только на том участке, где он будет погружен в воду. Остальное расстояние перекрывается обычным кабелем ПВС.

В любом случае сечение кабеля должно соответствовать рекомендациям производителя, указанным в паспорте насоса.

В месте соединения силового кабеля с кабелем насоса выполняется пайка. После этого кабель закрывают специальной термоусадочной муфтой. Для ее установки понадобится строительный фен

Насос можно подвешивать только на трос из нержавеющей стали. Ни обычная черная сталь, ни ее оцинкованный вариант не рассчитаны на постоянную работу в воде.

В ходе опускания насоса на узких участках можно дополнить вращение насоса небольшим давлением. Но в любом случае насос должен сохранять вертикальное положение.

Во время монтажа насоса оголовок скважины может немного сместиться. Следует убедиться, что вес насоса приходится именно на трос, а не удерживается трубой. Только после этого положение оголовка можно зафиксировать винтами.

Последовательность установки погружного насоса в скважину

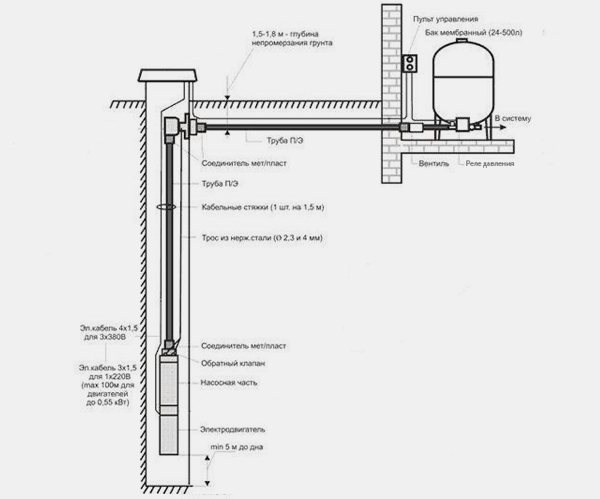

Сборка системы водоснабжения на скважинном насосе выполняется так:

Подключение кабеля ВПП. Кабель электропитания подключается к проводке водонасоса с помощью термоусадочных муфт, провода соединяются пайкой. Если насосный агрегат штатно укомплектован водопогружным электрокабелем и длины последнего достаточно для вывода из скважины, то заменять кабельную проводку незачем;

Монтаж обратного клапана. Он крепится к патрубку верхнего конца насосного агрегата через ниппельный переходник и обеспечит сохранность объема воды в рабочей камере прибора при его отключении. В некоторых моделях погружных насосов обратный клапан является частью общей конструкции агрегата и еще один клапан ставить на них незачем;

Монтаж нагнетательной трубы. Ее подключение выполняется муфтой через латунный фитинг к ранее установленному обратному клапану. Трубу ПНД необходимо максимально спрямить, изогнутых участков быть не должно. Кабель электропитания необходимо аккуратно выровнять и уложить по длине нагнетательной трубы;

Подсоединение троса. Многожильный трос из нержавейки или волокон полиамида проводится через специальные проушины на корпусе насоса, складывается петлей и крепится двумя металлическими зажимами. Поверх зажимы и кончик стального шнура проматываются водостойкой изолентой, чтобы минимизировать вероятность перетирания металлом стенки нагнетательной трубы под вибрацией от работающего насоса;

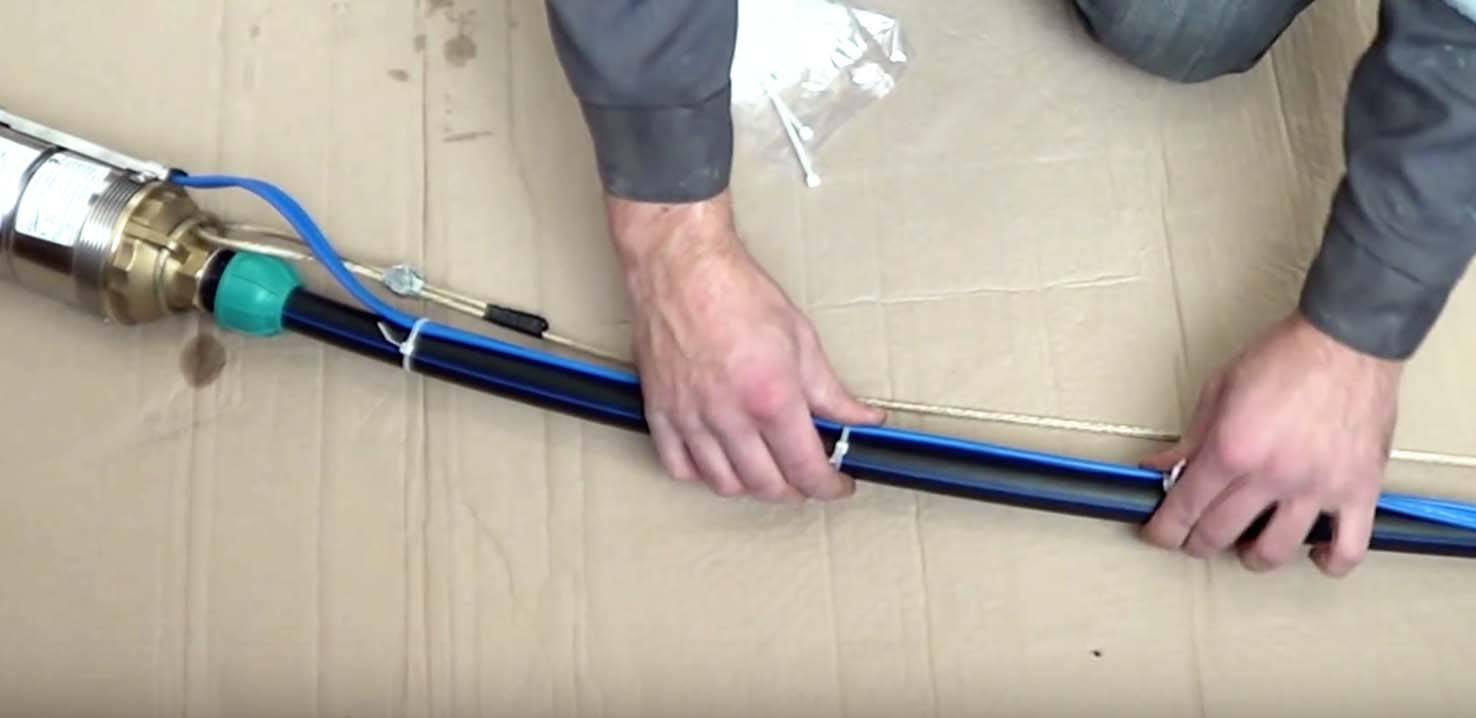

Обтягивание пластиковыми хомутами. С примерным шагом 700-1000 мм колонна трубы, и насосный электрокабель аккуратно обжимаются пластиковыми хомутами – плотно, но не в полный затяг. Страховочный трос хомутами не обжимается, только кабель и труба! Нельзя чересчур пережимать коммуникации, это повредит их. Металлические и проволочные хомуты не применять, поскольку они повредят выведенным от погружного насоса конструкциям;

Установки насоса в скважину. Для дополнительной защиты стенок обсадной трубы на корпус насосного прибора рациональнее одеть специальное резиновое кольцо

Опускать тросом колонну с насосом на заданную глубину требуется неторопливо и осторожно, плавными движениями (потребуется минимум два работника);

Крепление троса на оголовке. После вывода погружного насоса на расчетную глубину, следует зафиксировать трос к специальному кронштейну, установленному снаружи оголовка обсадной трубы

Крепеж выполняется петлей, проведенной через кронштейн и обжатой металлическими зажимами особого профиля.

Все время, пока происходит спуск колонны, удерживать ее вес у горловины скважины строго за страховочный трос! Запрещается подергивать за трубу или силовой кабель при ощущении некого препятствия в скважине – следует прекратить опускание, затем медленно и осторожно провернуть колонну влево-вправо. Если помеха закладке насоса сохраняется, требуется бережно вынуть колонну полностью и проверить при помощи видеокамеры, в каком состоянии стенки обсадной трубы (здесь лучше вызвать специалистов). При залегании динамического уровня воды в скважине на глубине менее 10 метров погружной насос лучше крепить полиамидным тросом, тем более при использовании вибрационного насосного агрегата

Тросовое крепление из полиамида способно смягчить вибрации, снизить нагрузку на опорный кронштейн троса на оголовке обсадной трубы

При залегании динамического уровня воды в скважине на глубине менее 10 метров погружной насос лучше крепить полиамидным тросом, тем более при использовании вибрационного насосного агрегата. Тросовое крепление из полиамида способно смягчить вибрации, снизить нагрузку на опорный кронштейн троса на оголовке обсадной трубы.

Отвод трубы ПНД из скважинного ствола следует производить муфтой с предварительной закладкой между концами труб забивного латунного фитинга, компенсирующего высокие нагрузки на растяжение. Фильтр грубой очистки рациональнее монтировать ближе к домовым потребителям скважинной воды, а не вблизи погружного насоса – проще будет его очищать периодически.

Если скважина на воду выполнена вблизи дома или внутри технического помещения коттеджа (перед возведением здания) и глубина ствола скважины превышает 40 м, то удобнее оборудовать ее скважинным адаптером. Если же скважина неглубока, либо достаточно удалена от дома или проходит большей частью через легкие грунты (к примеру, песчаник), то правильным будет оснастить ее кессоном, как наиболее надежным защитным сооружением.

Комплект скважинного насоса

Погружные насосы для удовлетворения бытовых нужд рассчитаны на работу в скважинах Ø 75-100 мм. Модели различают по мощности, силе напора, производительности и типу привода (однофазный, трехфазный).

Такой компоновки бывает достаточно, если аппарат предполагается использовать на даче для полива сада и огорода.

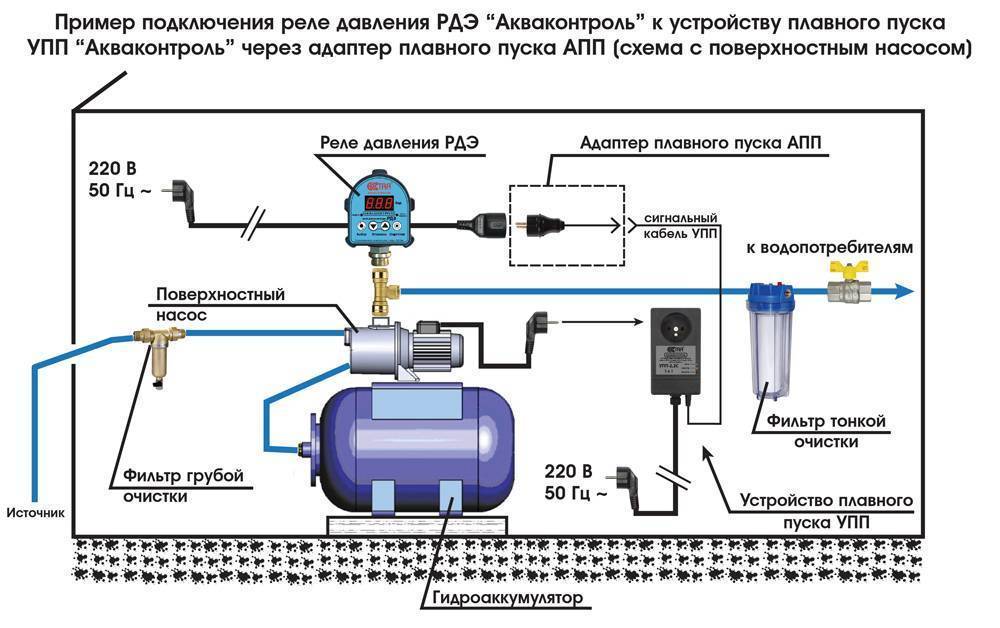

Для организации водоснабжения дома устройства оснащаются пультом управления и дополнительным оборудованием:

• блок автоматики;
• манометр;
• реле давления;
• гидроаккумулятор;
• обратный и сливной клапаны;
• фильтрующие элементы;
• узел защиты глубинного насоса;
• стабилизатор электрического напряжения.

Мембранный аккумулятор предназначен для выравнивания силы напора системы водоснабжения.

Датчик защиты и стабилизатор напряжения поддерживают работу механизма во время аварийных ситуаций, в числе которых:

• низкий уровень воды в скважине;
• обрыв фазы;
• скачки напряжения;
• короткое замыкание;
• перегрузка или недогрузка насоса;
• перегрев двигателя.

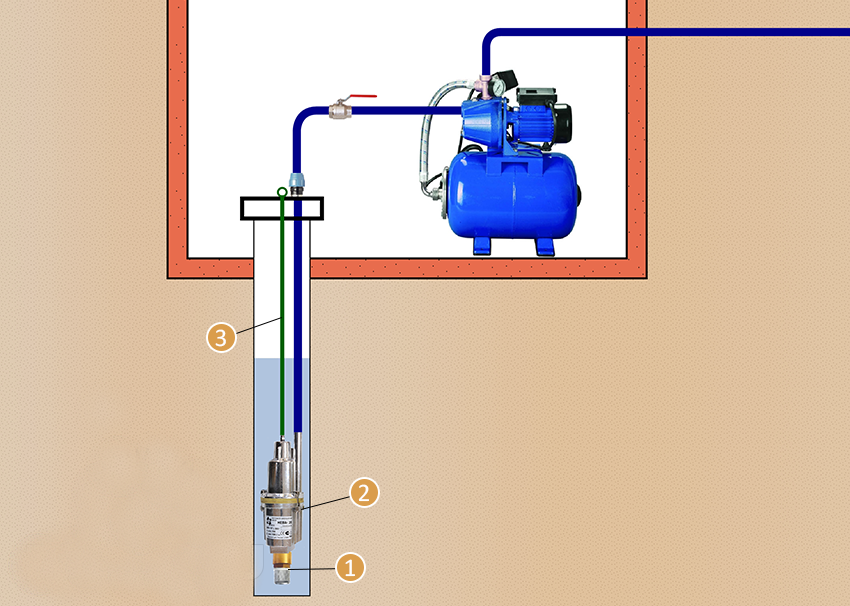

Схема подключения насосной станции к колодцу на даче

Насосную станцию можно разместить внутри колодца, если там предусмотрено для этого место, кроме этого, для нее часто отводят подсобные помещения в самом доме или же в комнате

Обратите внимание на глубину, на которой будет находиться трубопровод. Трубу требуется не только утеплить, но и разместить ниже глубины промерзания почвы, чтобы в холодное время года вода в ней не замерзала. Насосная станция Джилекс Джамбо с расположением в доме

Насосная станция Джилекс Джамбо с расположением в доме

Для того чтобы система работала правильно, нужно выбрать не только тип насоса, но и глубину, на котором он будет работать. Чем глубже источник воды и дальше находится от строения, тем мощнее должен быть сам насос.  На конце трубы должен стоять фильтр, он находится между трубой и насосом, защищает последний от попадания в механизм мусора.

На устройствах обычно пишут, на какую глубину они рассчитаны, однако стоит брать более мощный, так как расчет ведется только от дна скважины до ее поверхности, не учитывая расстояние до строения. Высчитать несложно: 1 метр вертикального расположения трубы – это 10 метров ее горизонтального расположения, так как в этой плоскости подавать воду легче.

В зависимости от типа и мощности насоса напор может быть более сильным или слабым. Его тоже можно рассчитать. В среднем насос обеспечивает 1,5 атмосферы, однако это недостаточное давление для нормальной работы той же стиральной машины или гидромассажа, водонагреватель может требовать температуру выше.

Для того чтобы контролировать давление, аппаратура оснащается барометром. В зависимости от параметра давления рассчитывается и размер аккумулирующего бака. Важную роль играет и производительность станции. Этот параметр говорит о том, сколько кубометров в минуту способен подавать насос. Рассчитывать нужно, исходя из пикового потребления воды, то есть когда все краны в доме открыты или работает несколько электроприборов потребителей. Для того чтобы высчитать, какая насосная станция для дачи в колодец подойдет, необходимую узнать производительность. Для этого нужно сложить количество точек подачи воды.

С точки зрения электропитания удобнее использовать те системы, которые питаются от сети 22 Вольт. Некоторые станции эксплуатируются фазы 380 V, однако такие двигатели удобны не всегда, потому что трехфазное подключение доступно далеко не в каждом доме. Мощность бытовой станции может разниться, в среднем это 500-2000 Вт. Исходя из этого параметра выбирают УЗО и иные приборы, которые будут работать совместно со станцией. Для того чтобы конструкция не перегрелась, многие производители устанавливают автоматику, которая будет отключать насосы в случае аварийной нагрузки. Защита срабатывает и в том случае, если в источнике нет воды, когда происходят скачки напряжения.

Как рассчитать объем гидроаккумулятора?

От размера бака зависит то, насколько часто будет включаться мотор насоса. Чем он больше, тем реже установка работает, что позволяет сэкономить на электричестве, повысить ресурс системы. Слишком большой гидроаккумулятор занимает много места, поэтому обычно используют средний по габаритам. Он вмещает 24 литра. Этого хватит на небольшой дом, в котором проживает семья из трех человек.

Прицеп работы расширительного бака гидроаккумулятора

Если в доме проживает до 5 человек, то бак лучше установить на 50 литров, соответственно, если более 6, он должен быть не менее 100 литров. Стоит заметить, что стандартные баки многих станций вмещают 2 литра, такой гидробак может справиться только с гидроударами и поддержанием нужного напора, лучше не экономить и сразу же заменить его на большой. Именно количество пользователей воды в доме будет определять, какую насосную станцию выбрать для дачи.

Расчет гидроаккумулятора

Очистка воды

Не стоит забывать о том, что вода из скважины, даже если и пригодна для питья, может иметь примеси, например, песка, в нее могут попадать мелкие камни, разнообразный мусор, от которого можно избавиться, применяя специальную систему для очистки воды. Чаще всего применяются фильтры. Они ставятся снаружи для того, чтобы их было удобно менять. Они могут иметь разную фракцию и очищать воду в разной степени. На выходе используются фильтры глубокой тонкой очистки.

Комплекс очистки воды

Модели

• Джилекс.
• Вихрь.
• Ergus.
• Зубр.
• Gardena.
• Wilo SE.
• Karcher.
• Pedrollo.
• Grundfos.
• Wilo.
• Тополь.
• Unipump.
• Aquario.
• Водолей.
• Biral.
• SFA.
• Vortex.
• Waterstry.
• Zota.
• Belamos.
• Pedrollo.

Перед тем как выбрать насосную станцию для дачи с колодцем, не будет лишним узнать, как обстоят дела с обслуживанием продукции выбранного производителя, есть ли ближайшие дилеры, которые могут предоставить запчасти.

Критерии выбора скважинного насоса

При выборе данного прибора стоит учесть следующее:

Рабочая точка агрегата Этот показатель определяет пересечение параметров прибора свойств скважины. Известно, что вода в скважинах не имеет постоянного уровня. Эти показатели указываются в паспорте источника воды. Если такого документа нет, замеры можно выполнить самостоятельно. Измерений рекомендуется выполнить несколько, чтобы получить среднее значения уровня воды

Важно, чтобы средний их показатель совпадал с паспортными характеристиками приобретаемого оборудования, которое работает в диапазоне от 70 до 120% своих номинальных параметров. Типы скважинных насосов Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Типы скважинных насосов Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Типы скважинных насосов Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Принципиальные отличия типов насосов:

• Самовсасывающий поверхностный прибор позволит поднять воду с глубины до 9 м. Этот вариант подойдёт для мелких колодцев. Плюс его — в возможности наружного крепления и лёгкой доступности в случае необходимости ремонта или демонтажа. Отрицательно то, что этот агрегат замерзает на морозе и требует перед началом работы заполнения всасывающего канала водой. Делятся данные устройства на: — центробежные без эжектора, — самовсасывающие с эжектором.
• Погружной агрегат позволит работать на любых глубинах. Такой тип самый подходящий в любой ситуации. Его сложнее устанавливать, но работает такой насос круглый год.

Подробнее о выборе скважинного насоса по ключевым техническим характеристикам и условиям монтажа.

Каким должен быть хороший насос?

Сначала нужно выбрать и приобрести подходящий насос, а также ряд материалов, необходимых для его успешного монтажа. Насос обычно берут погружной, при этом очень желательно, чтобы он был центробежным.

В отличие от центробежных моделей, вибрационные насосы вызывают в скважине опасные колебания, которые могут привести к разрушению грунта и обсадной трубы. Особенно опасны такие модели для скважин “на песок”, которые менее устойчивы, чем артезианские аналоги.

Мощность насоса должна соответствовать производительности скважины. Кроме того, следует учесть глубину погружения, для которой рассчитан конкретный насос. Модель, предназначенная для работы на глубине 50 м, может подавать воду и с 60-метровой глубины, но насос вскоре сломается.

Погружной центробежный насос – оптимальный выбор для скважины. Следует соотнести его производительность, размеры и другие показатели с характеристиками собственного источника воды

Еще один фактор риска – уровень качества бурильных работ. Если бурила опытная бригада, скважина будет лучше переносить разрушающее воздействие. А для скважин, созданных своими руками или усилиями “шабашников”, рекомендуется использовать не просто центробежный насос, но специальные модели для скважин.

Такие устройства лучше переносят нагрузки, связанные с перекачиванием воды, обильно загрязненной песком, илом, частичками глины и т.п. Еще один важный момент – диаметр насоса. Он должен соответствовать размерам обсадной трубы

Важно учесть и особенности электропитания насоса. Для скважин используют как однофазные, так и трехфазные устройства. Для четырехдюймовых труб найти технику проще, чем для трехдюймовых

Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра

Для четырехдюймовых труб найти технику проще, чем для трехдюймовых. Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра.

Это интересно: Изготовление самодельного насоса для воды своими руками

О конструкции и принципе работы оборудования

Техника данного вида имеет довольно большое количество исполнений. Соответственно, ее устройство может несколько отличаться в зависимости от выбранной модели. Но в качестве наиболее важных узлов всегда выступает накопитель и непосредственно насосный агрегат. Рассматривая последний из названных элементов, можно выделить следующие его разновидности:

• с эжектором;
• без эжектора.

Причем в первом варианте опять же предполагается подразделение на два подтипа: со встроенным и вынесенным эжектором. По исполнению накопителя можно выделить следующие исполнения:

• с гидроаккумулятором;
• с накопительным баком.

В случае с первым из вариантов отмечается более высокая степень эффективности работы оборудования как раз за счет присутствия в конструкции гидроаккумулятора. Дополнительно к тому принцип действия основан на работе реле давления, посредством которого оборудование включается и отключается в зависимости от того, какой уровень давления в данный момент зафиксирован в системе.

Гидроаккумулятор внутри разделен на две отдельные полости, между которыми установлена перегородка. Это позволяет одновременно закачивать внутрь воду и воздух. Чем выше уровень воды в одном из отсеков, тем большее значение давления достигается на выходе насосного агрегата. А это в свою очередь очень положительно влияет на скорость продвижения воды по системе коммуникаций от скважины до жилья.

Насосная станция с накопительным баком занимает много места и гораздо менее эффективна

Главная особенность, характеризующая работу оборудования с накопительным баком вместо гидроаккумулятора, заключается в меньшей производительности ввиду естественной подачи воды из резервуара к потребителю. Контроль уровня воды в баке осуществляется за счет специального поплавка. Когда он опускается на дно, насосная станция включается, по мере наполнения резервуара происходит отключение оборудования. Однако данный вид устройства морально устарел ввиду ряда недостатков, среди которых: крупные габариты, сложность монтажа, недостаточная эффективность работы.

Сборка скважинного насоса

Монтаж всех элементов производится в следующем порядке:

1. В случае отсутствия на скважинном насосе обратного клапана его необходимо приобрести и дополнительно установить в первую очередь.

2. Далее устанавливается переходной фитинг и футорка. Их назначение заключается в том, что бы обеспечить плотное соединение ПНД трубы и скважинного насоса.

При установке этих элементов необходимо позаботиться о герметичности всех соединений. Иначе в последующем под давлением в этих местах образуется течь и часть воды будет возвращаться обратно в скважину.

Также надо обратить внимание на необходимые размеры соединений. Иначе соединительные элементы придется снова менять, поехав опять в магазин. 3

Производится крепеж скважинного насоса к страховочному тросу. Диаметр троса подбирается исходя из глубины скважины. Чем она больше, тем большая масса конструкции водопровода, но уже с водой в трубе тянуть вниз

3. Производится крепеж скважинного насоса к страховочному тросу. Диаметр троса подбирается исходя из глубины скважины. Чем она больше, тем большая масса конструкции водопровода, но уже с водой в трубе тянуть вниз.

Для крепежа у насоса имеется 2 симметрично расположенных друг напротив друга уха. Рекомендуется трос пропускать через оба уха. В этом случае насос будет висеть прямо и при необходимости его можно будет без затруднений вытащить из скважины.

Когда насос привязан только за одно ухо, то при вытаскивании его начинает перекашивать внутри скважины, и возникают затруднения.

4. Для фиксации конца троса используются специальные зажимы, которые не дадут тросу отсоединиться от насоса. Не надо пытаться завязывать узел, который в конечном итоге ослабнет и трос выскользнет.

5. В ПНД трубу вставляется гильза, и собирается фитинг. Фитинг состоит из гайки, обжимного кольца, прижимного кольца и уплотнительного резинового кольца.

При установке обжимного кольца надо обратить внимание на направление зубьев со внутренней его стороны. При не правильной установке этого элемента труба не будет плотно зафиксирована. 6

ПНД труба вставляется в насос. Производится протяжка фитинговых соединений. При установке необходимо бережно обращаться с уплотнительным резиновым кольцом, которое нельзя повредить

6. ПНД труба вставляется в насос. Производится протяжка фитинговых соединений. При установке необходимо бережно обращаться с уплотнительным резиновым кольцом, которое нельзя повредить.

При затяжке всех резьбовых соединений используются специальные ключи.

7. Идет соединение кабеля с кабелем насоса. Здесь надо учитывать то, что место соединения должно быть абсолютно герметичным.

В противном случае попадающая в неплотное соединение влага окислить все контакты, а затем и замкнет. В результате насос может выйти из строя. Для того, что бы этого избежать надо использовать термоусадочные муфты или заливные муфты.

8. Производится крепеж страховочного троса и удлинительного кабеля к ПНД трубе.

Категорически запрещается производить плотную фиксацию кабеля и троса к самой трубе. Иначе возможен обрыв например кабеля в результате растяжения непосредственно трубы по давлением воды.

Для фиксации используются пластиковые хомуты с интервалом в 1 метр.

9. Также производится монтаж ПНД фитинга, который будет необходим при установке скважинного адаптера.

Или если насаживается скважинный оголовок кессона. Не стоит оголовок сразу фиксировать на трубе, что бы после погружения насоса в скважину можно было выбрать то место, где труба будет отрезана и там уже затянуть крепеж оголовка.

10. Обязательно фиксируется обратный конец троса за любой крупный и неподвижный предмет в страховочных целях.

Основные преимущества

• пластик в состоянии прослужить больше 50 лет;
• не подвержены такому процессу как коррозия;
• не подвержены химическому влиянию окружающей среды;
• небольшой вес, что значительно упрощает процесс монтажа;
• при чистке скважины и дезинфекции пластик не впитывает химические вещества и не портится;
• невысокая стоимость материала и проведения монтажных работ.

В качестве соединительной системы в таких трубах выступает резьба. Обладая такими положительными качествами, ПВХ-трубы для обсадки сегодня являются самыми популярными и востребованными среди владельцев участков, которые решили делать автономную систему водоснабжения дома или дачи.

Источник

Пределы глубин размещения электронасоса в скважине

Определение глубины опускания электронасоса всегда связывают с динамическим и статическим уровнем источника. Под статическим уровнем понимают расстояние между поверхностью грунта до водного горизонта источника при отсутствии водозабора, при составлении паспорта скважины он определяется спустя час после прокачивания.

Динамический уровень колодцев и скважин фиксируют при включенном на полную мощность электронасосе, который осуществляет водозабор в данном источнике, он также равен расстоянию между поверхностями земли и воды. Динамический порог фиксируется в точке равновесия пребывающего и откачиваемого потока, когда водное зеркало находится на постоянной отметке.

Рис. 3  Показатели уровня воды

Понятно, то при определении глубины спуска необходим учет динамической характеристики скважины, то есть электронасос должен располагаться ниже динамического порога не менее чем на 1 – 3  м – это является первым неоспоримым условием.

К тому же такая вода станет непригодной не только для питья, но и для хозяйственных нужд. Поэтому правильно рассчитанная глубина опускания должна учитывать этот фактор, расстояние до дна не должно падать ниже, чем на 0,5 – 1 м., для мощных электронасосов выбирают наивысший предел и даже увеличивают это расстояние.
