Как подключить люстру на двойной выключатель правильно ⋆ руководство электрика

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

1. Нулевой провод люстры подключить к нулевому проводу на потолке.
2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Провода для подключения люстры

Если проводится первичная установка проводки или ее замена, целесообразно использовать медный кабель, как это регламентировано ГОСТ. Учитывая незначительную нагрузку на линию, достаточно жил сечением 1-1,5 мм. Если в потолке проложена линия из алюминия, необходимо продумать способ ее соединения с медными жилами люстры. Скручивать их между собой запрещается, так как между металлами возникает электрохимическая реакция, вызывающая окисление и последующее нагревание контактов. Это может привести к воспламенению или короткому замыканию.

Существуют такие варианты коммутации проводов:

• Скрутка. Для достижения плотности прилегания жил используются плоскогубцы. Затем металл обматывается изоляционной лентой.
• Пайка. Является самым надежным и долговечным способом. Минус его в том, что проводить такие работы на высоте крайне затруднительно и опасно.
• Клеммная колодка. Изделие обеспечивает прочное и устойчивое к коррозии соединение нескольких линий на общей железной основе, где контакты фиксируются болтами. Приспособление незаменимо, когда осуществляется подключение люстры на 6 лампочек к двойному выключателю. В таких случаях скрутки и пайка являются практически невыполнимыми задачами.

Монтаж и подключение двух люстр на потолке

Настало время подключать два новых светильника на потолке. Отсоединяем старые временные лампочки:

Провода для подключения люстры с двумя лампочками

Далее использую Ваго с пастой Wago 2273.

Подготовка проводов для подключения светильника с двумя лампами

Чтобы упростить жизнь, провода нуля применяем синие (с синей полоской), фазы – белые. Длину выбираем с запасом!

Тут нужно вставить схему подключения двух новых светильников:

Схема подключения двух светильников через двухклавишный выключатель

Как видно из схемы, теперь каждая клавиша включает свой светильник с двумя лампами. Таким образом, комната получается разбитой на зоны по освещению.

Аккуратно прячем наши клеммники в канал в плите, наружу выходит только медь. Две фазы и два нуля, каждая для своей лампочки данного светильника.

Вывод проводов для подключения светильника: 2 фазы и 2 нуля

Не смотря на то, что на схеме показано, что в светильник с двумя лампами входят два провода (ноль и фаза), в данном случае проще разводку сделать до светильника, и завести в него 2 фазы и 2 нуля, даже если обе лампы включаются параллельно.

Светильник с двумя лампами

Решено было не вешать на потолок громоздкую старорежимную мещанскую люстру, а установить компактные аккуратные светильники в минималистическом стиле.

Крепим на 2 самореза светильник. Благо, в нём много отверстий, и можно подобрать так, чтобы не работать перфоратором.

Светильник с двумя лампами прикручен к потолку. Провода готовы к подключению.

Около клемм обоих патронов выводим фазу и ноль, которые мы подключили заранее. Подключаем так, чтобы фаза была на центральном контакте патрона лампы, ноль – на резьбе лампы.

Патроны подключены, почти всё готово!

Вкручиваем лампочки:

Вкручиваем 2 лампочки в светильник

Да будет свет!

В люстре горят 2 одинаковые лампы

В люстре горят 2 одинаковые лампы

В итоге, вкрутили в каждую люстру одну светодиодную лампу, и одну – накаливания на 40 Вт. Так более приятно для зрения.

Что получилось в итоге – на фото в начале статьи и здесь:

Всем света!

Оригинал статьи тут

Если интересны темы канала, заходите также на мой сайт —https://samelectric.ru/и в группу ВК —https://vk.com/samelectric

Обращение к читателям, которым есть, что сказать: Если Вы готовы стать Автором, я могу предоставить страницы своего сайта!

Как правильно соединить провода

Присоединять элементы светильника можно пайкой, скруткой со специальными переходными клеммными колодками, в дополнение к теме, как подключить пятирожковую люстру к двойному выключателю. Пайка — самый надежный способ, но ее достаточно трудно исполнить на высоте ограниченного пространства у люстры и потолка. По этой причине подобный метод не используется.

Соединять вместе проводники можно только одного размера. Нельзя осуществлять скрутку одних и многожильных элементов. Запрещено делать скрутку медного и алюминиевого проводника.

Обратите внимание! Из-за подобного соединения образуется электрохимическая пара и, если имеются следы влажности, контакты окисляются. Большинство пожаров появляется из-за того, что есть плохие проводниковые соединения. Место скручивания нужно обмотать при помощи изоляционной ленты, чтобы часть ленты не была заизолирована обоими соединяемыми элементами

Лучше использовать специальные изолирующие колпачки. Самый оптимальный способ соединения — вариант применения клеммных соединений. В продаже есть винтовые и пружинные клеммы

Место скручивания нужно обмотать при помощи изоляционной ленты, чтобы часть ленты не была заизолирована обоими соединяемыми элементами. Лучше использовать специальные изолирующие колпачки. Самый оптимальный способ соединения — вариант применения клеммных соединений. В продаже есть винтовые и пружинные клеммы.

Правильное соединение проводов как залог успешного подключения

Использование заземляющего провода

При организации электрических коммуникаций в новых домах в соответствии с общепринятыми стандартами в проводке будет заземляющий провод.

В таких помещениях при установке люстры можно обнаружить, что из потолка выходят 4 провода — две фазы от выключателя, ноль и земля.

Маркировка заземляющего провода выполняется сочетанием желтой полосы с зеленой. В однофазной сети это будет третье ядро, в трехфазной — пятое

В большинстве моделей люстр с двумя группами светильников и металлическими деталями в упаковке предусмотрена клеммная колодка, через которую подключается земля.

При установке осветительного прибора нужно обратить на это внимание и подключить провод

Выключатели света, подключение

По количеству коммутируемой нагрузки, выключатели делятся на:

• одноклавишные;
• двухклавишные;
• трехклавишные и т.д.

Сколько клавиш, столько и контактных групп внутри, стольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

По варианту монтажа выключатели бывают:

• для скрытой электропроводки;
• для открытой прокладки проводов.

По выполняемым функциям:

• диммеры;
• проходные;
• перекрестные.

О каждом из них мы поговорим чуть позже, в каких ситуациях применяются и как собственно подключаются. Сейчас определимся с тем, что будем подключать, какая люстра будет освещать ваше помещение. Какие они бывают, и разберемся с вариантами подключения.

Люстры потолочные – разновидности

По количеству плафонов, бывают:

• люстры с одним плафоном или абажуром (однорожковые);
• с двумя плафонами или абажурами (двухрожковые);
• трехрожковые (с тремя плафонами) и т.д.

В основном количество плафонов зависит от стиля исполнения (класика, лофт, модерн и т.д.), дизайна исполнения. Причем, чем больше плафонов и ламп на люстре, тем большая мощность освещения и как правило большая мощность потребления электроэнергии. Тем большую площадь может осветить данный осветительный прибор.

По типу управления люстры делятся:

• управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
• управление беспроводное (по радио каналу или с телефона через Bluetooth);
• комбинированные варианты.

Если Вы еще не купили люстру, а только планируйте это сделать

В этом случае очень важно будет определить какого типа проводка заложена в вашей квартире или доме. От этого зависит выбор люстры с подходящей схемой подключения и вариантом управления

12 вариантов схем подключений

Ниже приведена таблица, которая поможет Вам сделать этот выбор. Достаточно определить какой у Вас тип проводки и какой выключатель установлен. При правильном подборе люстры никаких серьезных переделок и вмешательств в существующую схему вашей проводки не потребуется. За исключением некоторых вариантов, там, где имеется пометка «требуется изменение». Эти изменения мы разберем ниже, когда будем предметно разбираться с подключением люстр этих моделей.

Чтобы определиться с выбором люстры и вариантом подключения

1. Нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
2. Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
3. Выбираем из таблицы желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
4. И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария»

Отличием будет то, что согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе)

Если у вас проводка имеет 4 провода, то здесь можно использовать вообще любой тип люстр и любые элементы управления.

Техника безопасности

Нет никакой необходимости полностью штудировать документацию по правилам работы с электрооборудованием. Можно оставить этот удел людям, готовящимся стать профессиональными электриками

Домашнему мастеру при простой операции в подключении люстры к источнику питания, необходимо знать только самое основное и важное

Подвесная люстра Omnilux Gadoni OML-74803-10, включенная на полный объемИсточник lustrof.ru

Три правила при подключении люстры через двойной выключатель:

1. Инструмент должен иметь качественную изоляцию рукояток.
2. Все работы выполняются только на обесточенных проводах. Напряжение на них подается лишь при тестировании и для проверки результата.
3. Монтаж выключателя освещения проводят только в разрыв фазного провода. Жила с нулевым потенциалом, а также заземление к люстре идет по отдельной проводке.

Нередко новички пользуются советами непрофессионалов. Одно из их утверждений гласит, что нет никакой разницы на какой из проводов монтировать выключатель. Потому что и разомкнутый контакт на нулевой жиле обесточит люстру. По сути, это правда.

Но по фазным проводам ток будет поступать до самых источников света. И тут существует два варианта. Самый безобидный, но неприятный произойдет, если используются люминесцентные светильники либо лампы-экономки. Они будут постоянно мерцать и при выключенном положении. А вот если домохозяйка решить вытереть пыль с люстры, она может получить и удар током.

Важным аспектом является правильное распределение проводов перед работой. Необходимо разделить все жилы по назначению. В обязательном порядке выделяют все фазные провода. Для этого существует определенная маркировка. Но иногда она отсутствует.

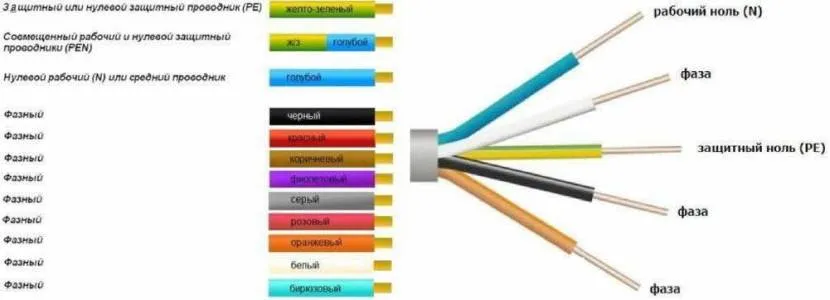

Маркировка проводов по цветуИсточник stroyday.com

Общепринято, что жила заземления имеет зеленый цвет и обозначается буквами РЕ. Изоляция рабочего нуля окрашена в синий цвет. Маркируется он литерой N. Фазный провод может быть разного цвета. Чаще всего применяют белый, черный и коричневый. В зависимости от количества жил в кабеле. Обозначается буквой L.

При отсутствии маркировки необходимо все провода прозвонить. Для этого используют мультиметр. Но для нахождения нуля подойдет и обычная индикаторная отвертка. Достаточно ее острием прикоснуться к оголенной жиле. При этом напряжение на провода должно быть подано. Если загорается индикаторная лампочка, то найден фазный провод. Отсутствие света на отвертке укажет на жилу с нулевым потенциалом.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода

При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

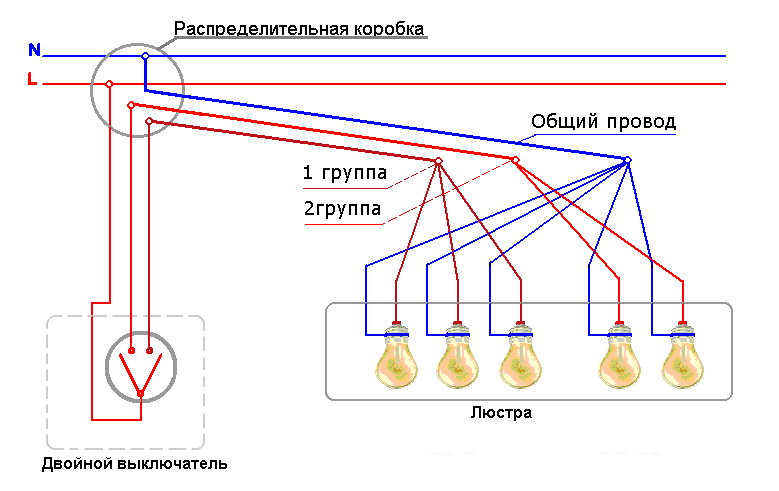

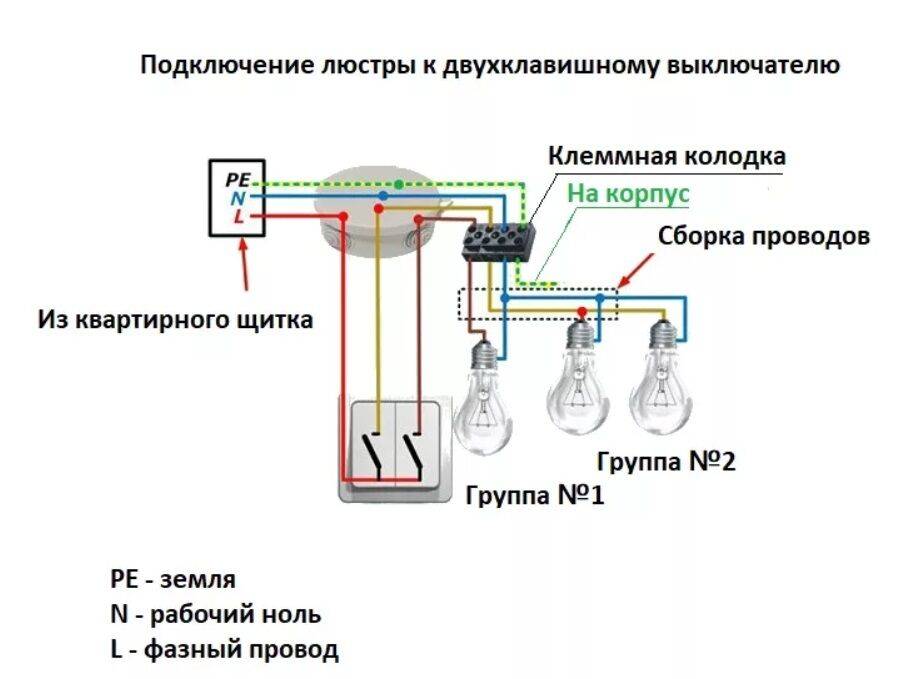

Подключение люстры к двухклавишному выключателю

Начнем с самого сложного это с многорожковых люстр с раздельным включением лампочек. Чтобы подключить такую люстру, и она могла работать в нескольких режимах, в квартире должна быть предусмотрена соответствующая электропроводка.

Как определить, как сделана электропроводка и предусматривает ли она работу люстры в нескольких режимах?

Во-первых, если старая люстра, аналогичная новой, работала, то и новая будет работать.

Во-вторых, следует обратить внимание на выключатель если он двухпозиционный, то, скорее всего, люстра сможет работать в трех режимах: горит вся, горит одна часть, горит вторая часть. В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее

Почему, читайте далее

В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее.

Схема соединения проводов

Итак, рассмотрим, как подключить люстру в данном случае на примере обычной пяти рожковой люстры. Задача: сделать три режима работы люстры: горит только две лампочки, горит только три лампочки и горят все лампочки.

Если электрика люстры собрана изготовителем люстры, одной проблемой меньше, если нет, то перед тем как приступить к подключению люстры необходимо собрать ее электрическую часть.

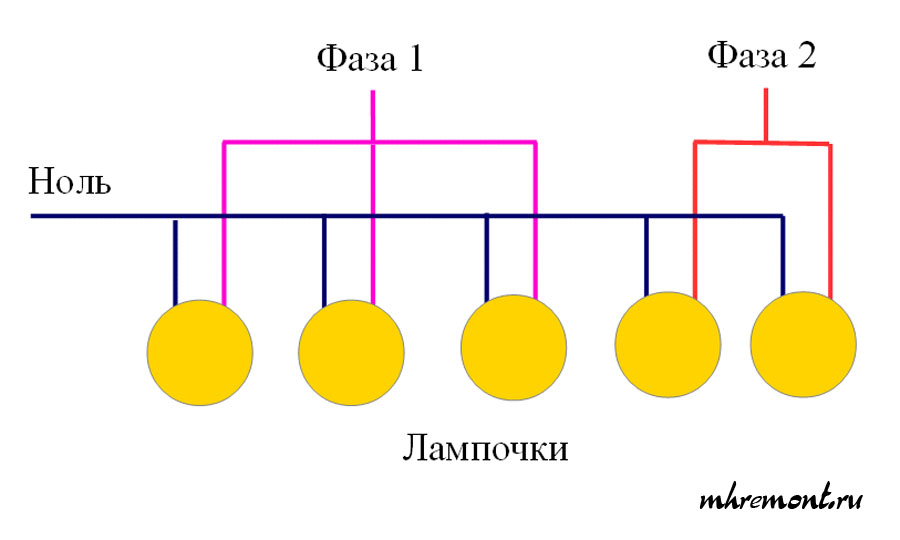

Рис.1. Провода в самой люстре соединяются следующим образом. Берут по одному проводу от каждой лампочки (обычно одного цвета) и соединяют вместе – это будет «0». Остальные провода делят на две части, они будут подключены к фазам выключателя, и соответствовать работе каждой клавиши.

У такой люстры имеется десять проводков, по два с каждой лампочки. Для подключения такой люстры необходимо сначала сделать правильное соединение проводков в самой люстре. Для этого на одну клемму соединяем по одному проводку с каждой лампочки. Остается пять проводков. Соединяем три из них в другую клемму, оставшиеся два проводка в третью.

Подключение люстры к электропроводке

Теперь необходимо подключить люстру к проводам на потолке. Первое что следует сделать — определить, какой провод ноль, а какие фаза. Для этого необходимо воспользоваться специальной отверткой тестером.

Процесс определения следующий. Переводим выключатель в положение включено, и по очереди проверяем все провода. Тот провод, на котором нет тока — есть ноль. Остальные два провода фаза. Теперь, для определения очередности работы клавиш выключателя, определяем, какой провод из оставшихся двух подключен к какой клавише. Для этого переводим одну из клавиш выключателя в положении выключено, и проверяем наличие тока. В том проводе, в котором отсутствует ток и есть искомый.

После того как определено назначение всех проводов можно подключить люстру. Перед тем как приступить к этой операции следует отключить электричество в квартире, чтобы избежать случайного поражения электрическим током.

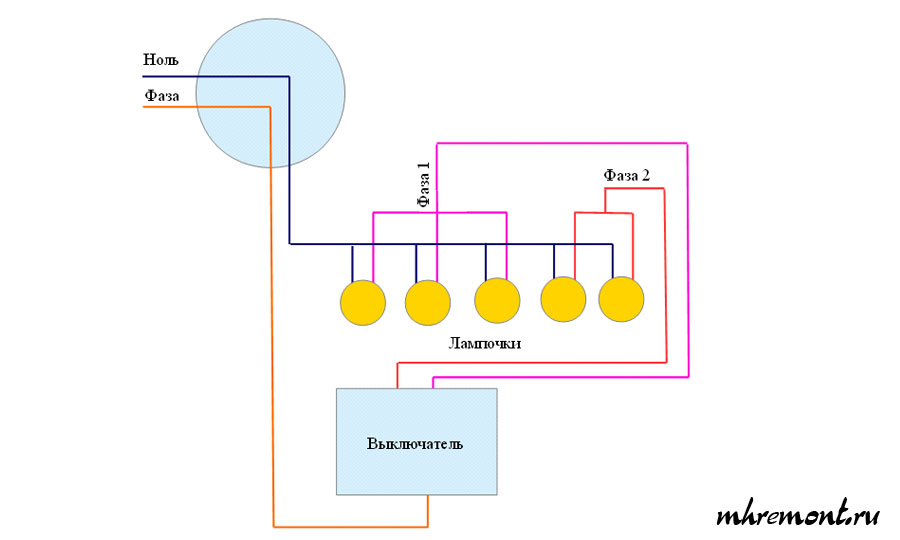

Рис.2. Для подключения выключателя тестером определяем основной провод (провод в котором есть ток), он подключается на вход выключателя (он обозначен буквой «L»). Остальные два провода подключают к клеммам клавиш. На люстре: провода, собранные в один пучок, подключают к нулевому проводу, остальные два пучка к двум оставшимся проводам.

Итак, сначала вешаем люстру на подвес, о том, как закрепить люстру на потолке читайте в статье «Как повесить люстру», так значительно проще соединять провода. После чего клемму, в которую мы собрали пять проводков, подключаем к проводу, который мы отметили как ноль. Остальные два провода подключаем в оставшиеся клеммы, с учетом определенных ранее положений клавиш в выключателе.

Схема с импульсным реле

Включение освещения с двух мест и более, может быть организовано при помощи так называемого импульсного реле. Такой вариант еще более прост в реализации.

Принцип работы импульсного реле

Прежде чем разбираться со схемой подключения такого реле, давайте разберемся, а как это, собственно говоря, работает.

Понимание процесса работы значительно облегчит подключение, и исключит вероятность ошибки:

Обычное реле имеет катушку и разомкнутый магнитопровод. При подаче напряжения на катушку, магнитопровод подтягивается и становится единым целым. К магнитопроводу жестко прикреплены контакты, которые при подтягивании магнитопровода тоже подтягиваются и замыкаются с неподвижными контактами. Если бы к этим контактам была бы подключена лампа, то она загорелась бы.

Упрощенная схема работы обычного реле

Но в обычном реле, как только исчезает напряжение на катушке, магнитопровод, а соответственно и контакты, возвращаются в исходное положение – отпадают. Соответственно наша лампа погаснет.

Импульсное реле

• В импульсном реле все немного не так. При подаче напряжения на катушку, магнитопровод подтягивается и замыкает контакты. При этом контакты фиксируются в данном положении. Поэтому даже при исчезновении напряжения на катушке, они остаются в таком положении.
• Для изменения положения контактов, необходимо вновь подать напряжение на катушку. Тогда контакты разомкнутся и зафиксируются в разомкнутом положении.

Кнопка для управления реле РИО-1

Кнопка для управления РИО-1 тыльная сторона

Но от кнопок питается только реле. Для подачи напряжения на лампы используется силовой контакт реле. Поэтому к нему необходимо подвести собственный фазный провод, который при замыкании контактов подаст напряжение на светильники.

Схема подключения импульсного реле

Для импульсного реле, схема управления освещением с двух мест или большего их числа, практически не отличается. Поэтому, если вам необходимо управлять освещением из трех, пяти или десяти мест, просто добавляете количество кнопок в схему.

Итак:

• Прежде всего давайте разберемся с подключением самого реле. Обычно оно имеет аж шесть контактов. Их название у разных производителей отличается. Поэтому мы будем вести рассказ на примере одного из наиболее распространенных реле – РИО-1.
• Сначала давайте соберем его силовую часть. Для этого, от группового фазного провода в распределительной коробке, монтируем провод к контакту «11». При срабатывании реле контакт «11» замкнется с контактом «14». Поэтому, от последнего монтируем провод к нашим светильникам.

Схема подключения импульсного реле РИО-1

• Для подключения светильников нам еще потребуется подключение нулевого и защитного провода. Их мы берем в распределительной коробке, и минуя любые коммутационные аппараты, подключаем к соответствующим контактам светильника. Подключение силовой части окончено.
• Теперь подключаем управление реле РИО-1. В нашем случае для этого нам потребуется две кнопки. От группового фазного провода в распределительной коробке, монтируем провод к контакту номер один первой кнопки. От нее — к контакту номер 1 второй кнопки.
• От контактов номер два второй кнопки, монтируем провод к контакту номер два первой кнопки. От этого контакта прокладываем провод к реле. Здесь подключаем его к контакту «Y» как на видео.

Схема импульсного реле

Но для создания цепи на катушке нам еще необходимо подключить ее к нулевому проводу. Поэтому, от группового нулевого провода в распределительной коробке, монтируем провод к контакту «N» реле РИО-1. На этом подключение окончено, и после подачи напряжения схема готова к эксплуатации. Согласитесь, в этом нет ничего сложного.

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Провода для подключения люстры: виды, характеристики и способы монтажа

Согласно действующим на сегодняшний день электромонтажным нормам и правилам, в жилых домах и квартирах должны применяться исключительно медные провода.

Запрет на использование столь популярных в предыдущие десятилетия алюминиевые провода введен по той причине, что алюминий с течением времени может менять свои физические свойства, делая электропроводку небезопасной в пожарном отношении

Поэтому при выборе подходящих проводов обращать внимание можно лишь на медные варианты

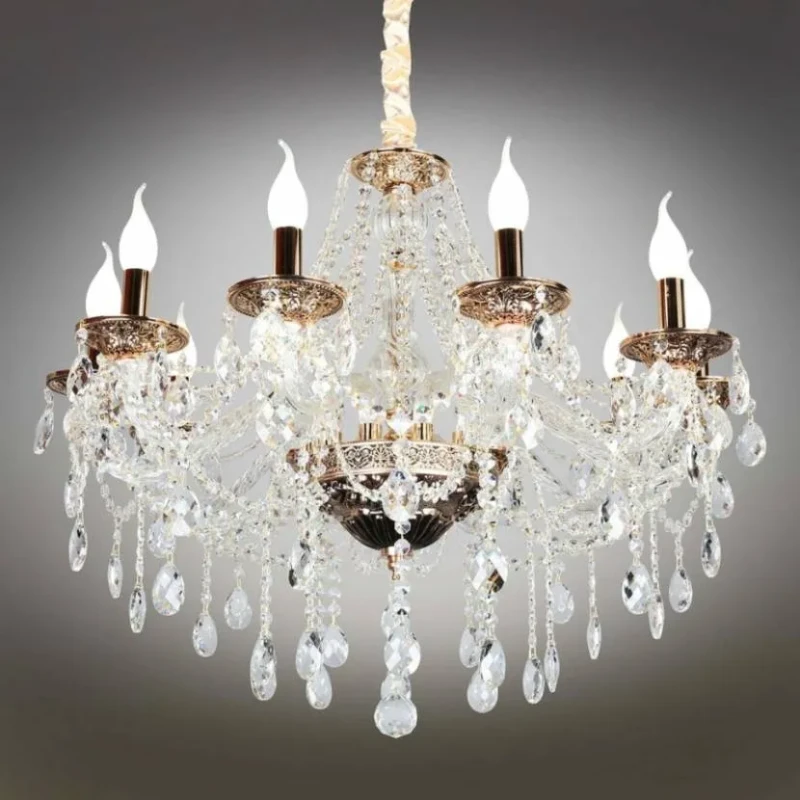

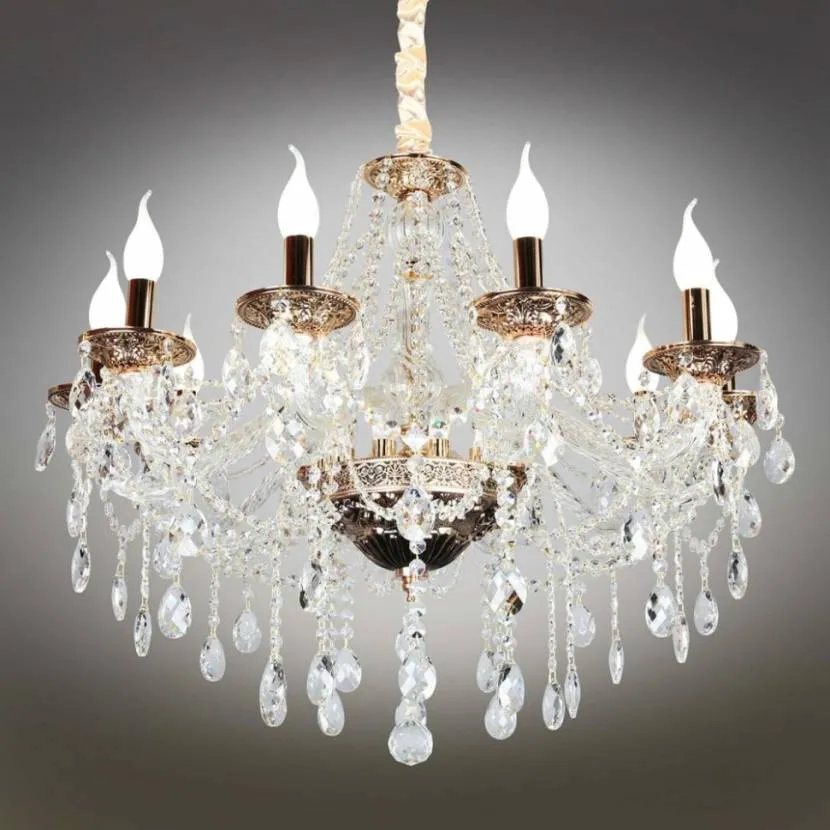

Поскольку максимальное напряжение, подводимое к люстре, не может превышать 220В, то даже при наличии в ней нескольких мощных ламп будет достаточно провода сечением 0.5 кв.мм. Однако для электропроводки в жилых помещениях используются по большей части провода сечением 2.5 кв.мм., поэтому приобретать стоит провода и кабели с жилами именно такого сечения.

Кроме материала электропроводящих жил при выборе провода стоит учитывать еще и способ подведения их к люстре. Таких способов существует три:

• скрытая проводка, т.е. кабель прокладывается непосредственно внутри стен и потолка;
• открытая проводка, когда провод фиксируется снаружи стены на специальных опорах-изоляторах;
• проводка с использованием электромонтажных коробов.

Поэтому при выборе провода понадобится принять во внимание и его механические свойства. Так, многожильные кабели намного гибче, что упрощает работу с ними при прокладке открытой проводки

В свою очередь, цельная жила выгодна для проводки внутри стен и потолка, а также и укладке в монтажный короб. Благодаря жесткости подобные провода будут укладываться ровнее, делая монтаж более экономным и безопасным.

Для подведения электроэнергии к осветительным приборам допускается применять следующие типы кабелей:

• ВВГ, плоский кабель с двумя цельными жилами, с изоляцией и наружной защитной оболочкой из поливинилхлорида. Однако ввиду подключения к люстре с трем и более проводами использовать данный кабель считается нецелесообразным, поскольку его потребуется как минимум вдвое большее количество;
• НУМ (NYM) – медный кабель с круглым сечением, по конструкции и используемым материалам схож с ВВГ, однако имеет большее количество изолированных проводников.
• ПВС, круглый кабель с многожильными проводниками, заключенными в виниловую оболочку;
• ШВВП – кабель с проводами в виниловой изоляции, размещенными внутри ПВХ-оболочки.

Преимущества и недостатки

Сейчас регулятор электрической нагрузки (диммер) можно купить в магазине электротоваров. Он применяется в основном для изменения яркости ламп разных типов и имеет следующие преимущества:

• изменение интенсивности свечения ламп;
• задание автоматического изменения яркости Автоматический диммер свечения с помощью таймера;
• дистанционное управление;
• используется как выключатель и для задания режимов свечения ламп: плавное изменение, создание световых картин, мигание;
• увеличение долговечности ламп за счет плавного пуска;
• экономия потребляемой электроэнергии.

Регуляторы имеют недостатки:

• посторонние помехи мешают работе устройств, у которых отсутствуют фильтры;
• генерация помех для других приборов, принимающих радиосигналы;
• не все устройства экономят электроэнергию;
• выход из строя при малых нагрузках.
