Проект дренажной системы пример

Схема и технология осуществления

Рассмотрим схемы и технологии открытого и закрытого водоотлива из траншеи:

Открытого

Чтобы сделать систему открытого водоотлива, оборудуются специальные приямки-водосборники в траншеях. В них находятся подводящие канавы, с шириной по дну не менее 50 см. Чтобы обустроить такой приямок производят извлечение грунта площадью 1 метр х1 метр или 1,5 метра х 1,5 метра. Глубина такого приямка составляет 1,5-2 метра.

Водосборник должен быть оборудован из перфорированной трубы, ее диаметр от 530 до 1020 мм. Количество водосборников может изменяться: оно зависит от уровня грунтовых вод, расположения других подземных конструкций, а также от условий строительной площадки для траншеи.

Чтобы предотвратить размывание траншеи, ее стенок и откосов, дополнительно используют искусственное понижение уровня грунтовых вод – закрытый метод водоотлива. Для этого организовывают скважины, не позволяющие разрушить целостность траншеи.

Какие насосы применяются?

Для открытого водоотлива используются центробежные насосы нескольких типов. Все они имеют разные характеристики, степень производительности, высоту всасывания и подъема воды:

1. Насосы типа C. Предназначены для откачивания грязной воды. Имеют высокую производительность – до 120 кубов в час. Оснащаются двигателями на 7 кВт, высокой частотой вращения, имеют вес до 3 кг.
2. Насосы типа K. Приборы консольного типа, имеют горизонтальную одноступенчатую конструкцию. Подают от 5 до 360 кубов воды в час. Соединяются с электродвигателем при помощи фланцев. Такие насосы могут использоваться при вакуумном водопонижении.
3. Насосы типа МС. Секционные насосы, перекачивают чистую воду с температурой до 60 градусов, используются для поверхностного водоотлива. Производительность такого прибора достигает 150 кубов воды в час. Частота вращения составляет 3000 оборотов в минуту.
4. Насосы типа НД. Одноступенчатые модели с двухсторонним входом воды. Подают воду с температурой до 100 градусов. Могут работать с эжекторными иглофильтрами, а также в трубчатых колодцах.

Закрытого

Грунтовой или закрытый водоотлив может использоваться в любом грунте, но часто его применение целесообразно в тех типах почвы, где откачка открытым методом может привести к обрушению стенок траншеи.

В этом случае нет необходимости обустраивать пологие откосы, делать шпунтовые ограждения. Качество водоотлива повышается, а количество времени на работы уменьшается.

Процесс обустройства закрытого водоотлива имеет свои особенности:

• используются иглофильтровые установки, понижающие уровень грунтовых вод;
• применение часто расположенных скважин с трубчатыми водоприемниками;
• фильтры монтируются на глубину 4-5 метров;
• делают траншеи шириной до 4-5 метра;
• если траншеи более широкие, то используются двухрядные установки.

Используемые установки

Для закрытого водоотлива используются:

1. Легкие иглофильтровые установки. Иглофильтровый прибор состоит из насосного агрегата, всасывающего коллектора, а также резинового шланга и самого иглофильтра. Это мобильные установки, их можно погружать в грунт в собранном виде. Они простые и надежные в эксплуатации, но на степень их эффективности влияет их герметичность. Наилучший вариант насосов, применяемых с установками – насосы, способные качать воду на высоту 8 метров.
2. Эжекторные иглофильтры. Подходят для вакуумирования скважин. Самые распространенные установки — ЭИ-2,5, ЭИ-4 и ЭИ-6. Конструкция состоит из иглофильтров с эжекторными водоподъемниками, распределительных трубопроводов и центробежных насосов.

На рисунке показана схема эжекторной установки с циркуляционным резервуаром. При такой системе вода, выбрасываемая из иглофильтра, попадает в контейнер, а затем сливается в циркуляционный резервуар. Потом часть жидкости высасывается насосом, а другая часть выводится за пределы траншеи.

Расчет глубины залегания труб

Расчет дренажной системы и глубины залегания труб основан на двух основных параметрах:

• глубина промерзания в зимний период;
• глубина фундамента защищаемого строения.

Расчет по глубине промерзания

Соблюдение расчета по промерзанию очень важно: трубы должны быть расположены ниже уровня промерзания грунта. Если весной, во время паводка, система дренажа не сможет удалять с участка талые воды из-за того, что она будет наполнена льдом, то все усилия и средства, потраченные на ее сооружение, будут совершенно напрасными

Этот момент в году – самый важный, именно для него в основном и делается система водоотвода.

Таять лед в трубах, находящихся в промерзшем грунте будет медленно, за это время паводок затопит и подвал, и полы, и произведет разрушительные действия на приусадебном участке.

Совет от профессионала: Глубина промерзания различается в разных местностях и климатических поясах. Зависит она и от типа грунта, чем он более пористый, тем меньший слой промерзнет при той же температуре.

Изолинии глубины промерзания грунта для разных регионов России

Также есть зависимость глубины промерзания и от средней высоты снежного покрова. Снег – неплохой теплоизолятор. Под ним земля промерзает на меньшую глубину.

При этом для получения от глубины промерзания грунта конкретного региона необходимо отнять:

• 300 мм – для труб диаметром до 500мм;
• 500 мм – для труб большего диаметра.

Полученное значение является минимальным, то есть мы рассчитываем минимамальное расстояние труб до поверхности.

Пример расчета:

1. Глубина промерзания грунта для Москвы составляет 1400 мм.
2. Тогда от этого значения при размещении дренажной трубы диаметром 200мм необходимо отнять 300 мм.
3. Несложные вычислению дают нам минимальную глубину заложения – 1100 мм.

Более наглядно пример представлен на рисунке ниже.

Размещение 200-милиметровой трубы для города Москвы

Расчет по глубине фундамента

Здесь все очень просто. К глубине фундамента добавляются еще полметра, и получается глубина заложения дренажа. В этом случае поднявшиеся во время паводка грунтовые воды будут «перехвачены» дренажной системой, и не достигнут фундамента.

Дренажную трубу располагают на полметра ниже глубины фундамента

При этом нужно учитывать, что в то время, в которое ведутся строительные работы, весеннее, летнее и раннее осеннее, уровень почвенных вод значительно ниже, чем весной, поэтому сухость грунта не должна вводить в заблуждение тех, кто принимает решение о том, какая глубина дренажа будет достаточной.

В среднем по Средней Полосе России глубина промерзания грунта составляет до полутора метров. С учетом снежного покрова, характерного для этой местности она снижается до 115 см. Тепловыделения от строения можно не учитывать в том случае, если рассчитывается глубина дренажа дачного участка, зимой дом не отапливается и люди в нем не живут.

Совет от профессионала: Таким образом, расчет по глубине фундамента осуществляется так: если фундамент имеет метровую глубину, то глубина траншеи составит полтора метра.

Теперь из двух расчетных величин выбирается наибольшая.

Уклон канализации на 1 метр: СНиП и его роль в проектировании системы

Комфортное проживание в загородном доме возможно только при наличии системы, предназначенной для отвода и утилизации бытовых стоков. Для этих целей используется канализация автономного типа (централизованная для квартир) или септическая конструкция. Внутри системы перемещение отработанной жидкости по трубам осуществляется безнапорным способом. Другими словами, загрязненные стоки транспортируются к месту очищения самотеком. Этому способствует естественная гравитация, которая достигается за счет уклона магистрали.

В большинстве канализационных систем стоки выводятся за счет естественной гравитации, поэтому трубы должны монтироваться с уклоном

Важно! Естественная гравитация появляется лишь в том случае, если канализация располагается под определенным уклоном. При этом система будет нормально функционировать, только если уклон канализации на каждый метр трубопровода будет соответствовать нормативным требованиям СНиП

Оптимальный коэффициент уклона также зависит от дополнительных факторов:

Оптимальный коэффициент уклона также зависит от дополнительных факторов:

• диаметра элементов трубопровода;
• материала, из которого изготовлены трубы;
• схемы внешнего и внутреннего размещения канализации.

Несмотря на кажущуюся простоту, в результате некорректного проектирования очистных сооружений канализации и отводящей стоки магистрали в коллекторах могут формироваться засоры и пробки, а сама система не сможет полноценно выполнять свою основную задачу.

Как избежать ошибок при монтаже канализации в квартире своими руками

Когда речь идет об уклоне трубопровода, важно не опускаться в крайности. Существует лишь два вида популярных ошибок, которые допускают неопытные люди при строительстве канализации

Схема канализации в квартире

В первом случае наклон магистрали отсутствует либо его недостаточно для перемещения жидкости самотеком. В результате снижается скорость потока, из-за чего плотные фракции не смываются, а остаются на внутренних стенках труб. Наблюдается постепенное накапливание осадка, который перерастает в засор.

Частично сточная вода с примесями фракций различной плотности задерживается на стенках магистрали, в результате чего трубопровод покрывается илом и начинает источать неприятные запахи, которые проникают обратно в помещение. Поэтому придется регулярно выполнять прочистку канализации в частном доме или квартире, где монтаж системы выполнен с нарушением требований.

Чрезмерный наклон системы также может создать предпосылки для частых чисток в целях профилактики. Интенсивный поток жидкости с высокой скоростью не сможет захватить твердые частицы со стенок и смыть их. Более того, в процессе перемещения воды фекальные фракции будут наслаиваться, и прессоваться на стенках канализации. В этом случае все запорные клапаны и места стыков труб будут подвергаться серьезным нагрузкам, что увеличивает риск поломки

Поэтому очень важно придерживаться рекомендуемых параметров, приписанных в документах СНиП

Контурный дренаж фундамента

Для отвода воды от уже построенного фундамента используют пристенный и кольцевой дренажи. Принцип работы у них одинаковый. Отличие в том, что пристенную систему делают вплотную к фундаменту, а кольцевую – на расстоянии, обычно 1,5-2 метра.

Пристенный дренаж устраивают в нефильтрующем грунте (глины, суглинки). Собирает поверхностные талые воды, которые просачиваются в основном вдоль стены, а не через водоупорный грунт.

Кольцевая система подходит для песчаных фильтрующих грунтов. Понижает уровень грунтовых вод.

Типы дренажа фундамента по глубине закладки труб:

• Совершенный . Дренажные трубы укладывают на водоупорный слой грунта. Используют в том случае, если этот слой находится неглубоко.
• Несовершенный . Трубы укладывают выше водоупорного слоя, если он залегает глубоко.

Элементы пристенного и кольцевого дренажа фундамента:

• Дренажные траншеи.
• Отводящие трубы.
• Фильтрующая обсыпка, щебень или гравий.
• Фильтрующая ткань (геотекстиль).
• Гидроизоляция цоколя.
• Смотровые колодцы.

Расскажем, как устроены и для чего нужны эти элементы.

Дренажные траншеи

В РМД прописано, что «в слабых грунтах с недостаточной несущей способностью дренажная труба должна быть уложена на искусственное основание». Таким основанием служит песчаная подушка. Мы используем для этого речной песок крупности 1,5-2 мм. Толщина песчаной подсыпки 50 см.

Трубы для дренажа

Обычно используются гофрированные трубы из полиэтилена низкого давления (ПНД). Стандартный диаметр трубы – 110 мм. В трубах сделаны отверстия, через которые поступает вода. «Размеры водоприемных отверстий должны подбираться с учетом гранулометрического состава осушаемого грунта» (РМД, 10.9)

Стандартная труба из полиэтилена

Также используются трубы в геотекстильном фильтре. Они предназначены для песчаных и суглинистых грунтов. Эти грунты легко размываются водой, могут намываться в трубы и засорять их. Фильтр задерживает грязь.

Трубы в геотекстиле

Щебень для дренажа

Щебень нужен для фильтрации грунтовых вод, чтобы отверстия трубы не засорялись. Фильтрующая способность щебня зависит от его фракции – размера одного зерна. Оптимальной считается фракция 20-40 мм. Мы используем именно такой щебень.

Геотекстиль

Геотекстиль предохраняет щебенчатую обсыпку от размывания, а также удерживает грунт от проседания. Как сказано в РМД, «геотекстильный фильтр должен пропускать воду и отсеивать грунт, излишне не деформироваться и не ограничивать доступ влаги в дренажную конструкцию, обладать био- и химической стойкостью» (РМД, 10.2).

Основные характеристики геотекстиля:

• Технология изготовления . Из одной бесконечной нити (мононити) или из штапеля (отдельных нитей 5-10 см).
• Материал . Геотекстиль может быть иглопробивной, термоскрепленный или гидроскрепленный.
• Плотность . Для дренажных систем используется геотекстиль плотностью 200 г/м³
• Коэффициент фильтрации . Измеряется в метрах в сутки.

РМД рекомендует использовать иглопробивной геотекстиль из мононити. Такая геоткань применяется и нашей компанией.

Гидроизоляция цоколя

Для защиты цоколя от влаги используются гидроизоляционные мембраны. Они укладываются внахлест 10 см и соединятся с помощью самоклеящейся битумно-полимерной ленты. Крепление осуществляется с помощью пластиковых дюбель-гвоздей с шагом 20-25 см.

Смотровые колодцы

Нужны для контроля работы системы и для прочистки. Колодец состоит из донной части, вертикальной части и крышки. Патрубки либо сделаны на заводе, либо врезаются при установке. Колодцы устанавливают по трассе дренажа через каждые 40-50 м. Обязательно ставить колодцы на поворотах трассы, а также при перепадах уровней.

Накопительный колодец

Служит для сбора воды и отвода ее в канаву. Устанавливается в самой нижней точки системы. В колодце размещают поплавковый насос, который выбрасывает воду в канаву.

Устройство дренажа фундамента:

• Выкапывают дренажные траншеи по периметру дома.
• В траншеях делают песчаную подсыпку. Песок разравнивают.
• На дно дренажных канав укладывают геотекстиль.
• В геотекстиль насыпают гранитный щебень слоем 10 см.
• На щебень укладывают трубы. Минимальный уклон труб 2 мм на метр в глинистом грунте, 3 мм на метр в песчаном грунте.
• На углах трассы ставят смотровые колодцы, в самой нижней точке участка – водоотводный колодец. Трубы соединяют с колодцами.
• Засыпают трубы сверху щебнем.
• Заворачивают края геоткани, так, чтобы они лежали внахлест и полностью закрывали трубы и щебень
• Засыпают траншеи песком.

Нельзя объединять дренажную систему с ливневой канализацией. Это приведет к тому, что ливневые и талые воды размоют песок и щебень. Рекомендуется делать дренаж и ливневку параллельно, в одной траншее.

Проектирование дренажной системы

Что должен содержать проект

Началу устройства дренажа должна предшествовать разработка проекта системы. Проект дренажа создают, опираясь на инженерные гидрологические исследования участка. Его назначение – определение и описание фундаментальных технических характеристик дренажной системы.

Как правило, в проекте содержатся следующие данные:

• схематическое изображение укладки дренажных труб (глубинных и поверхностных систем);
• расчетные параметры дрен – сечение, уклон, сборка устьевой части, глубина закладывания в грунт и расстояние относительно друг друга;
• типоразмеры составляющих дренажной системы (дрен, колодцев, соединительных элементов и т. д.);
• список необходимых для монтажа конструкции строительных материалов.

Проект дренажа участка

Проект должен учитывать такие факторы:

• ландшафт участка;
• среднестатистический объем атмосферных осадков за год;
• состав и особенности почвы;
• уровень грунтовых вод;
• расположение близлежащих естественных водоемов и пр.

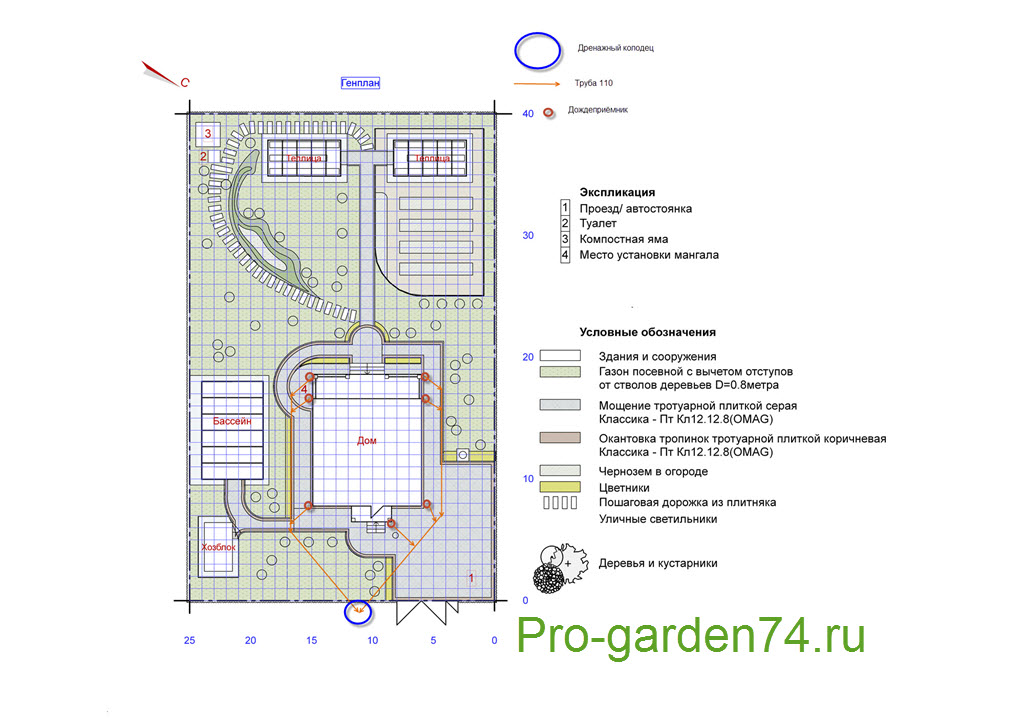

Если вы решили создавать проект самостоятельно, нарисуйте упрощенную схему

Что должна включать в себя смета

Перед строительством дренажной системы составляется локальная смета на устройство дренажа, которая складывается из стоимости перечисленных ниже операций:

• демонтаж железобетонных фундаментов;
• создание в почве траншей глубиной 2 м вручную, установка креплений по всей ширине и укладывание гидроизоляционного слоя из полимерной пленки;
• монтаж поперечного дренажа, имеющего двусторонний выпуск;
• прокладывание канализационного трубопровода из полиэтиленовых труб;
• засыпка основания под трубопроводы из щебня;
• установка водосборных коммуникаций, усиление подстилающих слоев и набетонок (армированием);
• демонтаж существующих асфальтобетонных покрытий;
• создание новых асфальтобетонных покрытий;
• монтаж мостиков, переходов, настилов и т. п. из дерева;
• подготовка грунта под посевы (насыпка слоя почвы толщиной до 20 см);
• посев различных газонов и других насаждений вручную.

Стоимость дренажа зависит от его длины и глубины укладки

Для устройства дренажной системы понадобятся материалы:

• щебень;
• песок;
• дренажные трубы гофрированные, обернутые геотканью;
• геотекстиль (иглопробивное нетканое полотно, используемое для создания дополнительного фильтра, который может потребоваться в зависимости от характеристик грунта на участке);
• смотровые колодцы.

Виды систем осушения

Систем осушения земельных участков существует великое множество. При этом в различных источниках их классификация может сильно отличаться друг от друга. В случае с системами дренажа для загородных и дачных участков рекомендуется использовать наиболее простые и проверенные решения.

Дренаж поверхностного типа

Поверхностный дренаж — это наиболее простая и эффективная система. Основная задача — осушение почвы, путём отвода воды, образованной в результате выпадения ливневых осадков и неравномерного таяния снега.

Решётки защищают открытую дренажную систему от попадания крупного мусора

Система поверхностного дренажа сооружается по площади участка, вокруг дома и прилежащих к нему построек, около гаражных конструкций, складов и внутреннего двора. Поверхностный дренаж подразделяется на два подвида:

1. Точечный — в некоторых источниках обозначается как локальный дренаж. Используется для сбора и отведения воды с определённого места на участке. Основная область применения — это осушения площадок под водостоками, около входных дверей и ворот, в области расположения ёмкостей и кранов для полива. Нередко применяется в качестве аварийной системы, если другой тип дренажа перегружен.
2. Линейный — применяется для осушения всего участка. Представляет собой систему, состоящую из принимающих лотков и каналов, устроенных под некоторым углом, обеспечивающим постоянный сток воды. Система дренажа снабжается фильтрующими решётками и пескоуловителями. Лотки и дрены изготавливаются из ПВХ, полипропилена, ПНД или полимербетона.

При устройстве поверхностной системы водоотвода рекомендуется совмещать точечный и линейный дренаж. Это обеспечит наиболее эффективную работу системы. При необходимости точечный и линейный дренаж может быть совмещён с системой, которая описана ниже.

Глубинный дренаж

Глубинный дренаж выполняется в виде трубопровода, проложенного в местах, где необходимо постоянное осушение почвы или понижение уровня грунтовых вод. Дрены прокладываются с соблюдением уклона по направлению стока воды, которая поступает в коллектор, колодец или водоём, расположенный за пределами участка.

Процесс сооружения глубинного дренажа на загородном участке

Например, при устройстве дренажной системы, когда дрены укладываются на глубину 0,9–1 м, рекомендуемое расстояние между ним составляет не менее 9–11 м. На суглинистой почве при тех же условиях шаг между дренами уменьшается до 7–9 м, а на глинистой до 4–5,5 м. Более подробные данные для разной глубины заложения можно увидеть в таблице ниже.

При укладке трубы соблюдаются особенности рельефа местности. Согласно технологии дрены укладываются от самой высокой к самой низкой точке на участке. Если участок относительно ровный, то для придания уклона формируется наклон по дну траншеи. Минимальный уровень уклона — 2 см на 1 п. м. дренажной трубы при сооружении дренажа в глинистой и суглинистой почве. Для песчаной почвы соблюдается уклон в 3 см на 1 м. п.

Схема устройства глубинного дренажа

При устройстве дренажа большой длины следует соблюдать минимальный уклон по всей протяжённости дренажной трассы. К примеру, для дренажной системы длиной 15 м минимальный перепад уровня между начальной и конечной точкой трассы составит не менее 30 см.

При возможности рекомендуется превышать заявленные нормы уклона. Это обеспечит более быстрое водоотведение, уменьшит риск заиливания и засорения дрена. К тому же выкопать траншею с большим уклоном гораздо легче, чем вымерять 1–2 см.

Геология

Инженерно-геологические изыскания формируют основную часть работ по обследованию участка. Их результаты определяют, какой именно дренаж должен использоваться на территории, каким должна быть его производительность, протяженность, уклоны, другие характеристики. Такие изыскания проводят по нескольким пунктам.

Гидрогеология. Определяет характеристики грунтовых вод, изыскания проводят методом разведочного бурения. Для проектирования дренажной системы могут требоваться следующие данные о грунтовых водах:

• уровень. Может быть появившимся или установившимся, при изысканиях регистрируют оба показателя. Появившийся соответствует глубине, на которой обнаруживаются грунтовые воды при бурении. Если они являются напорными, после бурения скважины, откапывания котлована или траншеи их уровень будет повышаться. Верхняя отметка при таком повышении соответствует установившемуся уровню;
• оценка насыщенности грунта водой. Проводится, чтобы определить способность почвы впитывать, удерживать влагу. Этот показатель может быть связан с капиллярным увлажнением, с риском морозного пучения грунта, скопления почвенной влаги в слоях на небольшой глубине, у поверхности;
• конфигурация водоносного слоя. Гидрогеологические изыскания позволяют оценить глубину его размещения, его мощность (толщина содержащего воду слоя грунта), расход воды (в литрах или кубических метрах в час), сезонные колебания уровня воды (может подниматься после таяния снегов, обильных дождей);
• глубина промерзания грунта. Обычно при проектировании используют усредненные для региона или района данные, но в некоторых случаях может проводиться оценка для конкретного участка. Дренажную систему размещают ниже глубины промерзания, чтобы она работала круглогодично, чтобы комплектующие в составе дрен не разрушались из-за перепадов температур;
• химические свойства подземных вод. При высокой кислотности или щелочности, высоком содержании солей и ряда других элементов состав грунтовых вод становится агрессивным, и дренаж устраивают так, чтобы надежно защитить все подземные конструкции, сооружения, а также корни растений на участке от контакта с ними;
• источники питания. При проектировании дренажа выявляют причины образования и источники питания грунтовых вод, рассчитывают их расход (влияет на производительность дренажной системы).

Характеристики грунта. На этапе изысканий оценивают:

• геологическое строение участка. Описывает типы грунта, толщину пластов почв с теми или иными характеристиками, их размещение. Определяет устойчивость грунта, риск осыпания траншей и котлованов, требования к проведению земляных работ при устройстве дренажной системы;
• наличие природных водоупоров. Это — слои грунта с минимальной влагопроницаемостью. Они формируют «замок», выше которого грунтовая вода не поднимается, ограничивают водоносные пласты. Размещение водоупоров, их толщину, степень проницаемости оценивают, проектируя дренаж (могут быть сохранены при достаточной глубине и надежности);
• состав грунта. Влияет на его проницаемость, способность впитывать и удерживать влагу. Так, глина, суглинки являются слабопроницаемыми грунтами. Вода подолгу застаивается на их поверхности, надолго удерживается в такой почве. Для глины, суглинков высок риск морозного пучения. Для супесей, песчаных грунтов проницаемость будет максимально высокой, такие грунты не удерживают влагу, и она быстро впитывается. Это нужно учитывать, планируя производительность дренажной системы.

Характеристики грунта также могут влиять на заиливание дренажной системы и требовать ее дополнительной защиты геотекстилем и фильтрационным слоем.

Для чего нужны дренажные системы, какие бывают?

Под дренажем понимают систему, задача которой – обеспечить защиту строений и насаждений на земельном участке от пагубного воздействия излишней влаги. Дренаж позволяет:

• Продлить срок эксплуатации жилья.
• Предотвратить поражение погреба или подвала плесенью и грибком.
• Защитить зелёные насаждения, которые могут погибнуть от излишней влаги.

Дренаж представляет собой единую систему, состоящую из отдельных элементов, которые собирают для утилизации все виды вод. Определить, нужна ли на участке дренажная система, несложно.

Дренажные системы бывают:

• Глубинные – барьер для грунтовых вод, прибывающих регулярно, вне зависимости от количества осадков.
• Поверхностные – открытые или закрытые. Нужны для сбора и выведения осадков с участков, покрытых асфальтом или плиткой.

Чтобы вывести избытки влаги с участков под насаждениями, потребуются поверхностные отводы с самотёком в ёмкости. Дренажные системы собирают воду и направляют ее:

• в специально оборудованные колодцы;
• в овраги или канавы;
• на аэрационные поля;
• в центральную канализацию;
• в подготовленные для наполнения ёмкости.

Глубинный дренаж может быть:

• Общий – отводит влагу со всего участка.
• Местный – отводит воду от построек.

Различают три вида местного дренажа:

1. Пристенный.
2. Кольцевой.
3. Пластовый.

Последний – наиболее сложный. Его применяют, если:

• Другие виды систем дренирования не снижают уровень грунтовых вод.
• На территории находится мощный пласт воды или подземные напорные воды.
• У водоносного пласта слоистое строение.
• Линза грунтовых вод находится под строением.

Популярные схемы дренажных систем

Рассмотрим несколько схем, которые часто включают в проект дренажа дома на дачном участке. Среди них системы для отвода вод от дома, а также водосборные конструкции развернутого вида.

Одна из самых распространенных схем – пристенный дренаж для повышения характеристик гидроизоляционной защиты фундамента и цоколя.

Пристенная система служит эффективной защитой подвальных и полуподвальных помещений от затопления. Она предотвращает как разрушительные процессы с внешней стороны, так и отсыревание внутренней отделки

Схема устройства накопительного колодца для сбора и дальнейшего использования дренажных вод пригодится тем, кто привык экономно расходовать природные ресурсы.

Дренажный колодец – большой резервуар из пластика, кирпича или бетона, который устанавливают в нижней точке участка. К нему ведут трубопроводы и траншеи со всей территории

Вариант схемы открытого дренажа. Оптимальный вариант для дачников, являющихся владельцами приусадебных участков с наклоном или неровным рельефом.

Обозначения: 1 – водосточная траншея; 2 – ограда садового участка; 3- канава за пределами участка; 4 – каналы или дрены; 5 – коллектор. Расположение каналов можно менять в зависимости от конкретных особенностей рельефа

Эскиз дренажа для благоустройства садового участка и прилегающей к дому территории. Судя по рисунку, дом в отдельно обустроенной дренажной конструкции не нуждается.

Безусловно, выбор схемы полностью зависит от условий конкретного дачного участка, следовательно, начинать проектирование следует с изучения собственной территории.

Виды и типы

Прежде всего, котлованы подразделяются на постоянные и временные сооружения. Первые после завершения строительных работ не засыпаются, а продолжают эксплуатироваться. Например, каналы и дорожное покрытие. Котлованы временные после завершения возведения объекта засыпаются, например, под фундаменты.

Кроме того, их разделяют по таким признакам:

• типа и габаритов строящегося объекта;
• глубины выборки грунта;
• установки откосов;
• видов креплений, которые предназначены для предупреждения обвала грунта;
• разновидности боковых стен: вертикального и наклонного расположения, а также ступенчатые варианты.

О важности определения вида котлована для строящегося объекта расскажет эта статья
