Как проводится устройство дренажной системы на основе снип? проект и смета

Что такое грунтовые воды

Это та вода, которая собирается в нескольких слоях почв. Залегание может проходить довольно далеко от поверхности и не доставлять ровным счётом никаких проблем хозяину участка. Но когда подземные воды подступают очень близко, то вместо ухоженного сада получается болото или небольшое озерцо, а в доме воцаряется постоянная сырость. На количество подземных запасов напрямую влияют осадки, это только на первый взгляд кажется, что прошёл дождь, и всё высохло. Влага имеет свойство копиться и превращаться в ручейки или озёра.

Основные типы вод:

• Местные воды – это означает, что глубина их залегания составляет примерно 0,5-3 метра. Чаще всего они расположены во впадинах между пластами грунта, исчезая в морозы или жару. Восполнение запаса происходит в сезон дождей или весной, когда начинают активно таять снега.
• Безнапорные воды – глубина залегания от 1 до 5 метров, характеризуются постоянным характером и питаются от всех доступных источников: родники, скважины и прочие ближайшие водоёмы. Именно безнапорные подземные воды доставляют больше всего проблем, но их можно убрать специальной системой водоотведения.

Что должен содержать проект?

В первую очередь возведению дренажа должна предшествовать предварительная разработка проекта всей системы. Схематическое сооружение создают, отталкиваясь от инженерных гидрологических наблюдений в границах рассматриваемого участка. Подобный этап требуется ради подробного описания фундаментальных характеристик будущей дренажной системы.

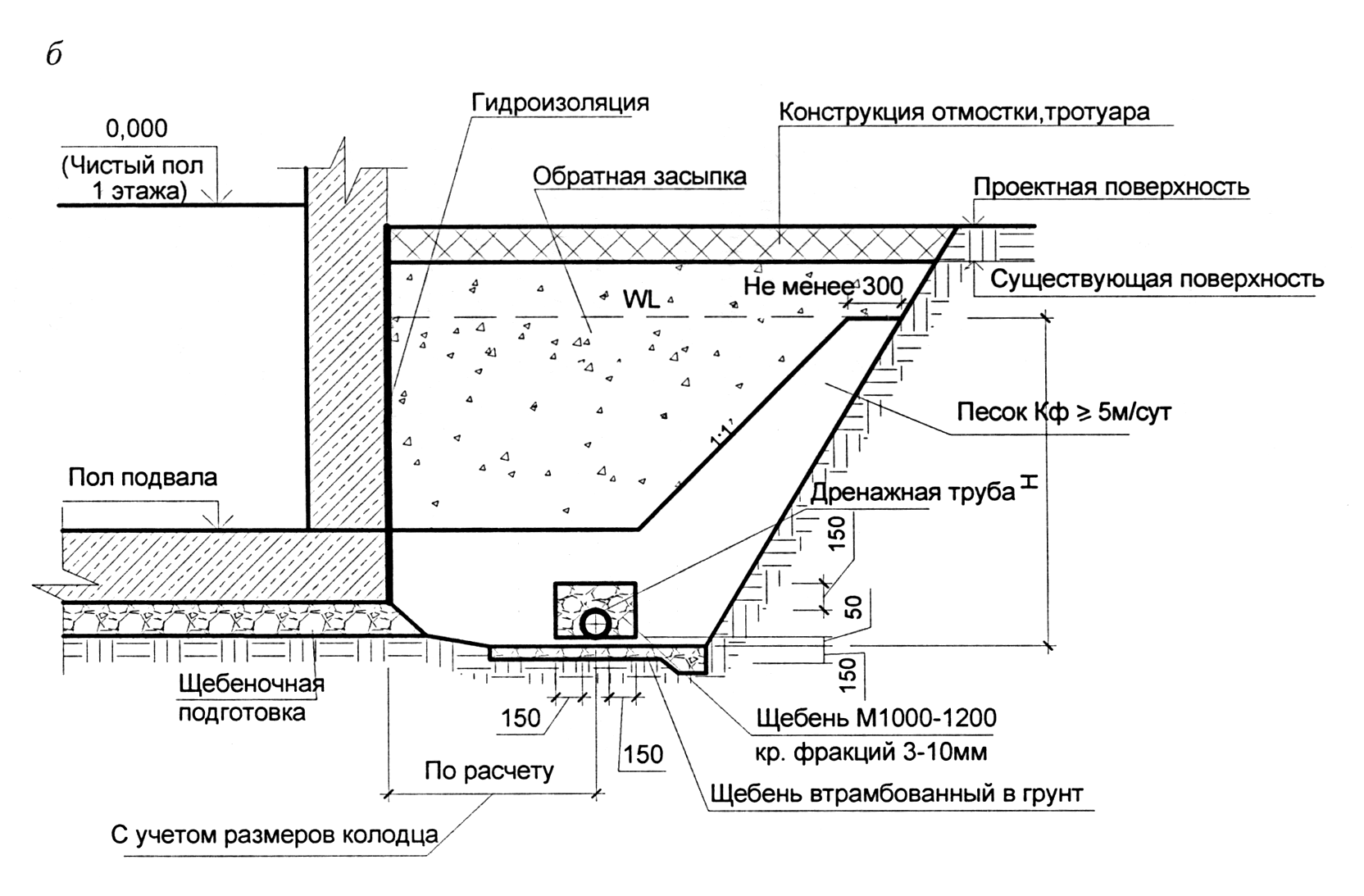

Получается, что теоретически в проекте обязательно должны присутствовать следующие параметры:

• детальное изображение укладки дренажных труб (отдельно поверхностных систем и глубинных аналогов);
• расчётные нюансы дрен (сечение, уклон, зоны устьевой части, глубина закладки и смежное расстояние);
• параметры незаменимых элементов дренажной системы (колодец, крепежи, соединительные составляющие);
• полный список необходимых материалов или инструментов, которые необходимы для профессионального монтажа конструкции.

В конечном варианте подготовленная схема дренажа существенно поможет произвести точный расчёт используемых строительных материалов, продумать смету и одобрить проект в госучреждениях по всем нормам.

Что такое СНиП?

СНиП – это аббревиатура, образованная от «Строительные нормы и правила». Согласно этим сводам определяются требования различных организаций к выполнению канализации, водоотвода, различны построек и прочих инженерных сооружений. В СНиП учитываются эргономические, экономические, архитектурные, технические характеристики, которые должны быть выполнены.

Проект дренажа по СНиП

Зачем соблюдать СНиП, если канализация, дренаж или любая другая коммуникация итак работает:

1. Любое строительство нужно узаконивать, будь-то сооружение пристройки возле дома или разводка канализационного трубопровода. Если Вы не соблюдали нормы, которые озвучены в регламентирующем документе – то проект не будет законен. Государственные организации могут заставить перестраивать трубопровод или даже оштрафовать Вас;
2. СНиП не только помогает правильно построить дренажные системы, но и способствует определенной экономии. В документе обозначены многие готовые решения для проектировки водоотвода, наименее затратные для хозяина;
3. Коммуникация, выполненная по определенным нормам, более эффективна и долговечна. Она менее подвержена негативному воздействию грунтовых вод, нарушению герметизации или другим факторам.

Виды дренажа

В зависимости от глубины установки системы водоотведения различают пристенный дренаж фундамента:

• Глубинный, монтируется строго ниже уровня промерзания почвы, с учетом глубины прохождения грунтовых вод, либо с учетом степени осушения слоев почвы;
• Поверхностный дренаж выполняет функцию сбора ливневых и сточных вод. Такой тип конструкции применяется чаще всего для защиты от влажности ленточных фундаментов, а его монтаж выполняют по всему периметру отмостки. Система такого водоотведения предполагает удаление капель дождя, которые стекают по стенам здания, попадают на отмостку, а оттуда в дренажную систему.

Каждый из таких типов дренажа может быть как кольцевого типа, так и пластового.

Схема кольцевого типа представляет собой замкнутый контур, опоясывающий здание по периметру. При глубинной системе укладки, такую конструкцию может также укладываться радиальным способом по всей плоскости сооружения.

Построить пластовый дренаж целесообразнее всего в случае Фундамента постройки типа «шведская плита». Он закладывается на уровне ниже, чем плоскость фундамента. Особенность технологии его заложения состоит в том, что на песчано-гравийную подушку укладываются водоотводящие трубы, сверху которые накрыты плитой фундамента.

Самостоятельное устройство дренажа

При небольшом объеме земляных работ траншея может быть вырыта руками с помощью лопаты, если объем большой – воспользуйтесь услугами землеройной техники.

Перечень необходимых материалов и инструментов

Для проведения работ необходимо наличие:

1. Небольшого экскаватора с водителем-оператором, либо лопаты.
2. Полиэтиленовых, полипропиленовых или пластиковых труб, имеющих две зоны перфорации, расположенные друг против друга – они называются дренами или водоводами.

Дренажный колодец для дренажной системы.

Чаще всего используются трубы с диаметром 100 мм.

1. Соединительных элементов – муфт, которые используются для поворота труб на 45 градусов.
2. Готовых полимерных смотровых колодцев и коллекторов, либо бетона и опалубки для того, чтобы обустроить их самостоятельно.
3. Гаотекстильного полотна, мелкого щебня, гравия и песка, выполняющих роль дренажного слоя и фильтра, который не дает засоряться перфорированным отверстиям дренажных труб.
4. Лазерного нивелира, набора вешек и шнура. Наличие этих инструментов необходимо для определения нужного угла уклона дренажа и вначале проведения земляных работ.
5. Упорства, веры в себя и понимания того, что эту работу можно выполнить самостоятельно.

Дренажная система вокруг дома: устройство дренажа в двух вариантах исполнения

Каналы для отвода воды могут прокладываться двумя основными способами. При открытом варианте расположения нарушаются эстетические характеристики окружающего ландшафта. Поэтому в большинстве случаев прибегают к устройству глубинных систем, когда перфорированные трубопроводы зарываются в землю.

Трубопроводы предполагается прокладывать рядом с фундаментом

Преимущества открытых сетей

Достоинства систем с открытыми каналами для осушения грунта следующие:

• отвод является поверхностным, поэтому не требует проведения трудоемких работ;
• при устройстве каналов не нужны дополнительные элементы, что позволяет избежать лишних расходов;
• система эффективна при использовании на глинистых почвах.

Задекорированный камнями дренаж открытого типа

Достоинства глубинных сетей

Основной плюс закрытых сетей заключается в скрытой укладке элементов, то есть через какое-то время после завершения работ не остается никаких следов. Можно заниматься дизайном ландшафта без ограничений. Однако подобные системы плохо эффективны при наличии глинистого грунта, расположенного рядом с поверхностью.

Представлена классическая схема укладки трубопроводов

Добрососедство

Это понятие характеризует правовые отношения между соседями. Согласно законодательным актам, владелец участка может организовывать на своей земле любые постройки. Но, при этом, он должен учитывать безопасность окружающих людей.

Неправильно выбранное расположение выгребной ямы может принести множество неудобств и её владельцев, и его соседям. Из самых распространенных проблем:

• Разрушение фундамента. Сточный резервуар не только заражает почву и воды, но и повышает уровень влажности грунта. В таком случае, фундамент начинает разрушаться по всей площади. Это чревато трещинами в стенах, деформацией строения и даже его разрушением;
• Неприятный запах. Многие считают, что нужно выдерживать расстояние только от фасада своего дома 20 метров, ноне от соседского. Естественно, что от резервуара будет исходить смрад, который, в первую очередь, будет мешать тем, кто живет к нему ближе. Запах не только мешает нормально жить, но и вредит здоровью;
• Заражение земли и снижение её урожайности. Страдают не только постройки, но и садовые насаждения. Многие плодовые деревья, декоративные растения и овощные культуры погибают от изменения химического состава почвы. Это влечет определенную материальную ответственность на обладателем выгребного резервуара.

Все описанные выше требования и нормы являются обязательными для выполнения, как частными домовладельцами, так и индивидуальными предпринимателями, а также юридическими лицами.

Пластиковые изделия

• продолжительный срок эксплуатации;
• достаточный уровень прочности;
• стойкость к агрессивным химически средам;
• малая масса, благодаря этому трубы легко укладывать, процесс этот осуществляется быстро;
• благодаря гладкости внутренних стенок, на них не нарастают отложения, поэтому трубопровод долго не засоряется;
• использование геотекстиля при монтаже пресекает заиливание конструкции;
• закапывать систему можно своими силами, для этого не требуются особые навыки и спецтехника;
• стоит пластиковый дренаж недорого.

Производится продукция из трех видов полимера:

• поливинилхлорида (ПВХ);
• полиэтилена низкого давления (ПНД);
• полипропилена (ПП).

• одно- и двухслойными;
• гибкими (поставляются в бухтах длиной до 50 метров);
• жесткими (их длина может составлять 6-12 метров);
• перфорированными (полностью или частично);
• обернутыми в фильтрующий материал.

Кроме этого пластиковая продукция для отвода воды делится на классы по прочности (кольцевой жесткости). Обозначаются они буквами SN и цифрами: 2, 4, 6, 8 и 16.

Дренажная система — условия и правила установки дренажных систем (115 фото)

Многие из нас знают, что такое дренаж только по отношению к домашним растениям. Функция дренажа – отводить лишнюю влагу из почвы. Мало кто знает, что дренаж необходимо ставить и при строительстве здания или частного дома. Перед тем, как сделать дренаж, необходимо обязательно сделать хорошую гидроизоляцию для подвала и цокольного этажа.

Ведь даже небольшие капли воды, которые могут просачиваться в подвал, смогут нанести огромный ущерб всем техническим средствам, находящимся в здании.

Структура дренажной системы – это схема труб, траншей, дренажных насосов и колодцев, которые должны регулировать водный баланс почвы. Для того, чтобы понимать, что это такое, вы можете посмотреть фото дренажной системы.

Устройство не очень сложное, поэтому вполне возможно сделать его самостоятельно.

Когда необходимо ставить дренажную систему?

При покупке участка и планировании его застройки, необходимо уточнить у близлежащих соседей следующие вопросы:

• есть у соседей подвалы?
• если подвалы есть, то не собирается ли в них вода?
• растут ли на участке влаголюбивые растения (к таким относится рогоз).

Если хоть на один из вопросов вы получили ответ «да» — начинайте составлять проект дренажной системы. Данная система – это сеть труб, которые будут соединяться между собою при помощи муфт либо должны быть уложены встык.

Трубы должны быть произведены из материалов, которые имеют фильтрующие способности. К таким материалам относится полимер, который прекрасно пропускает воду, при этом задерживает в себе все твердые породы. Это позволяет не забиваться трубам очень быстро.

Все водосборники должны быть размещены в самой низкой точке на участке. Уклон дренажной системы необходимо направлять в сторону. Тогда излишняя влага будет стекать в сторону.

Бывают ситуации, когда система не в состоянии самостоятельно справиться с водоотводом на участке. Тогда необходимо помочь ею при помощи дренажных насосов. Конец дренажного насоса необходимо погрузить в колодец.

Патрубок следует направить на сток воды. Все модели дренажного насоса будут различаться по характеристикам шланга – производительности и пропускной способности.

Дренажная система своими руками

Прежде всего необходимо понимать, какие существуют дренажные системы. Почти все они похожи между собою, но есть небольшие отличия в материалах.

Дренажные системы бывают открытыми, с траншеями, засыпанными в них щебнем и песком, с лотками из пластика либо железобетона, с трубами с перфорацией.

Самым дешевым вариантом считается открытый дренаж. Для того, чтобы сделать его своими руками, необходимо выкопать канавы не более 70 см глубиной. Ширина должна быть около полуметра. Борта обязательно должны быть скошенными (примерно на 30 градусов).

Вода будет выводится в сточную канаву. Данная дренажная система рекомендуется для строительств на участке, который располагается на склоне.

Более привлекательным, с точки зрения ландшафта, вариантом считается дренаж, с засыпанными щебнем траншеями. Для этого необходимо в выкопанные канавы засыпать щебень, а сверху присыпать песком. Траншеи можно копать в виде елочки.

Дренаж с лотками помогает отводить воду из осадков. Лотки для дренажной системы должны быть пластиковыми либо бетонными.

Устанавливают их обязательно бортиками на уровне почвы. Сверху необходимо накрыть при помощи декоративных решеток.

Особенности дренажных систем

Если вы решили изучить вопрос, как организовать дренажную систему, необходимо также изучить и следующие нюансы:

• какая глубина дренажной системы (она должна быть не меньше, чем максимальная глубина промерзания почвы),
• уклон (при неправильном размещении дренажной системы, она вам не поможет),
• куда будет сбрасываться лишняя вода (зачастую выбирают озеро либо овраг),
• учесть возможность насосной откачки воды.

Помните о том, что, не имея дренажной системы, ваше здание будет подвергаться риску затопления. Именно поэтому необходимо еще на этапе закладки фундамента продумать вопрос об установлении дренажной системы подвала. Качественная дренажная система поможет вам не знать проблем затопления вашего дома.

Дренажная система – условия и правила установки дренажных систем (115 фото) Особенности установки и советы по подбору качественной дренажной системы. Фото самых надежных материалов и их сочетания. Обзор лучших идей и проектов.

Трасса дренажа

Прокладывается по защищаемой территории с учетом гидрогеологических условий для общего дренажа и расположения строений для местных систем.

Трассу ведут ниже глубины промерзания грунта с продольным уклоном 0,002 для глинистых, суглинистых и 0,003 для песчаных грунтов.

Скорость тока на любом участке трассы не должна превышать 1 м/сек.

В состав трассы включают смотровые колодцы:

• для длинных прямых участков труб среднее расстояние между ними — 40 м, максимальное — 50 м;
• дополнительные колодцы устанавливаются на поворотах труб (на расстоянии до 20 м от них), участках перепада высот, изменения уклона;
• при нескольких поворотах на небольшом расстоянии друг от друга предусматривают один колодец на каждые два поворотных колена.

В нижних точках трассы обустраивают выпуски для вывода стоков из дрен:

• если выпуск выходит в централизованный водосток, его делают выше максимального уровня воды в нем либо защищают обратным клапаном;
• при сбросе стоков в водоем выпуск располагают выше паводковой отметки уровня воды (если есть риск ее превышения, устанавливают обратный клапан);
• если вывести стоки к точке водосброса (в водоем, овраг, канаву) нельзя, обустраивают колодец с насосной установкой, которая откачивает собранные воды.

Комплектующие и материалы:

• трубы — асбестоцементные или пластмассовые с перфорацией и гофрированными стенками, на стыках выполняется герметичное соединение муфтами;
• дренирующая обсыпка. Материал и состав подбирается по характеристикам грунта. При риске заиливания (присутствие мелких песчаных частиц, супесей, глины) выполняют двойную отсыпку: внутренний слой гравием, щебнем, наружный песком. Толщина каждого слоя отсыпки — от 15 см;
• фильтрационный слой: мембранный материал или геотекстиль для защиты от заиливания;
• колодцы — бетонные или полимерные с гофрированными стенками. Если смотровой колодец используется как перепадный, внутри предусматривают водобойную часть.

Комплектующие и материалы

Дренажная труба в геотекстиле, геотекстиль для траншеи иглопробивной, термообработанный, шириной 1,5 м, плотностью 150 г/м², дренажные колодцы, крышки, переходники. Щебень гранитный, фракцией 5-20 и 5-40.

Отсыпка песком с сохранением уклона.

Jheka

Первое о чем хочу сказать тем, кто будет делать дренаж – щебень берите только мытый и фракции 20-40! Никаких 5-20 как у меня. Вот мой щебень, что значит, немытый.

Слой щебневой подушки поверх геотекстиля толщиной около 5 см.

Следующая партия щебня также, немытого, но уже фракции 5-40, хотя и он мелковат.

Кстати, щебень можно мыть, особенно, если есть мойка высокого давления. А если щебень по необходимости заменили гравием, а он в глине – мыть обязательно. Иначе глина смоется непосредственно в траншее и заилит геотекстиль.

resergelУчастник FORUMHOUSE

Однозначно мыть. У меня тоже гравий в глине, мыл Керхером. Сделал раму с сеткой, как для просеивания песка, и порциями промывал, мыл долго – недели две каждый день.

Уклон дренажной трубы: СНиП

Правильно запроектированная и сконструированная дренажная система позволяет уберечь фундаментные конструкции, подвальные и цокольные помещения от разрушительного влияния паводковых, атмосферных и грунтовых вод и позволяет предотвратить подтопление участка. Основными параметрами, определяющимися при инженерном расчете системы, являются глубина заложения водостоков, а так же уклон дренажной трубы. СНиП регламентирует эти значения и обеспечивает надежную и долговременную работу системы.

Составление проекта системы дренажа

Начинается проектирование системы с геодезических и гидрологических расчетов участка. Эта работа проделывается с целью определения условий эксплуатации, а так же сооружения дренажа, как и его основных параметров.

Проект должен содержать в себе:

1. Схемы и технические рисунки канализационной системы и всех ее элементов, как на поверхности, так и подземных частей
2. Монтажные характеристики водостоков – диаметры, размеры, глубина закладывания и уклон дренажной трубы. СНиП предоставляет нормы для этих величин
3. Размеры всех элементов, из которых состоит сеть – колодцы, фитинги, фасонные части и другие детали
4. Технико-экономическая смета сооружения системы дренажа

Проектная документация должна учитывать следующие особенности:

• Геоморфологию данного участка
• Климатические особенности зоны, в которой он располагается
• Отметки уровня подземных вод
• Характеристику и строение грунтов
• Отдаленность водных объектов от места строительства

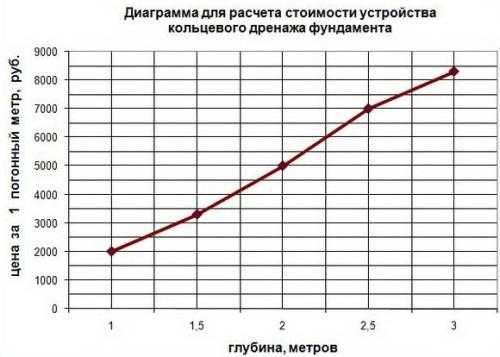

Технико-экономический расчет

Прежде, чем начинать сооружать дренажную систему, необходимо составить полную смету строительства, учитывающую такие операции:

1. Демонтаж конструкций из железобетона
2. Организация и проведение земляных работ, укрепление стенок траншеи и обустройство гидроизоляции из полиэтиленовой пленки
3. Сооружение диаметрального водостока с двухсторонним выпуском
4. Укладывание на дно траншеи подушки из гравия или щебня
5. Монтаж дренажных трубопроводов, укрепление слоев подстилки, и армирование бетонируемых поверхностей
6. Разборка дорожного полотна
7. Сооружение новых полотна из асфальтобетона
8. Ландшафтные работы
9. Подготовка почвы под ландшафтные работы
10. Сооружение конструкций временного использования – мостики, переходы и т.д.

Необходимые для строительства материалы:

• Щебенка или гравий
• Песок
• Перфорированные трубопроводы дренажа, которые покрыты геотканью для избегания попадания частиц грунта внутрь коммуникаций
• Геотекстильное полотно – выполняет функцию фильтрации
• Дренажные колодцы

Монтаж системы

Эффективно отвести сточные воды с участка возможно, если построить дренаж согласно всем требованиям:

1. Канализационная сеть закрытого типа требует проведения земляных работ – необходимо выкопать траншею глубиной до от 70 см до 1,5 м и менее 40 см в ширину, дно выемки наклонено в сторону водосборника, такой же и уклон дренажной трубы. СНиП предоставляет такие значения – на 1 метр длины уклон равен 2 см при строительстве в глинистых грунтах, для песчаных грунтов эта величина составляет 3 см на 1 м длины.
2. Обязательно нижняя часть траншеи засыпается слоем щебенки или гравия толщиной 20-30 см, он трамбуется, затем на него укладываются трубы, покрыты геотекстилем, после чего сверху производится укладка слоя керамзита и обратная засыпка выемки землей
3. Сброс сточных вод после транспортировки их по дренам, сбора в коллекторах и колодцах, осуществляется в водоем.
4. Обслуживание и мониторинг сети происходит с использованием дренажных колодцев из бетона или пластика.

При правильном проектировании и сооружении дренажа отметка уровня подземных вод не поднимается выше проектной отметки, а несколько снижается, что положительно влияет на фертильность почвы. Если монтаж системы осуществлен неверно, грунты будут переувлажнены, что будет оказывать разрушительное влияние на фундаментные конструкции.

Сооружение дренажей необходимо производить из высококачественных стройматериалов. Регламентация их свойств осуществляется с помощью таких актов:

• ГОСТ 8411-74. – этот документ содержит технические характеристики и условия эксплуатации керамических дренажных трубопроводов
• ГОСТ 1839-80. – особенности использования асбестоцементных труб для строительства безнапорных сетей

Если выполнять предложенные в статье рекомендации, можно соорудить надежную систему, которая будет эффективно отводить лишнюю влагу с участка, что защитит находящиеся на нем постройки, коммуникации и посевы. Главное ответственно подойти к этапу расчета и определить главные параметры сети – глубина закладывания и уклон дренажной трубы. СНиП наводит определенные требования касаемо этой темы, которые следует выполнить при строительстве.

Проектирование дренажной системы

Что должен содержать проект

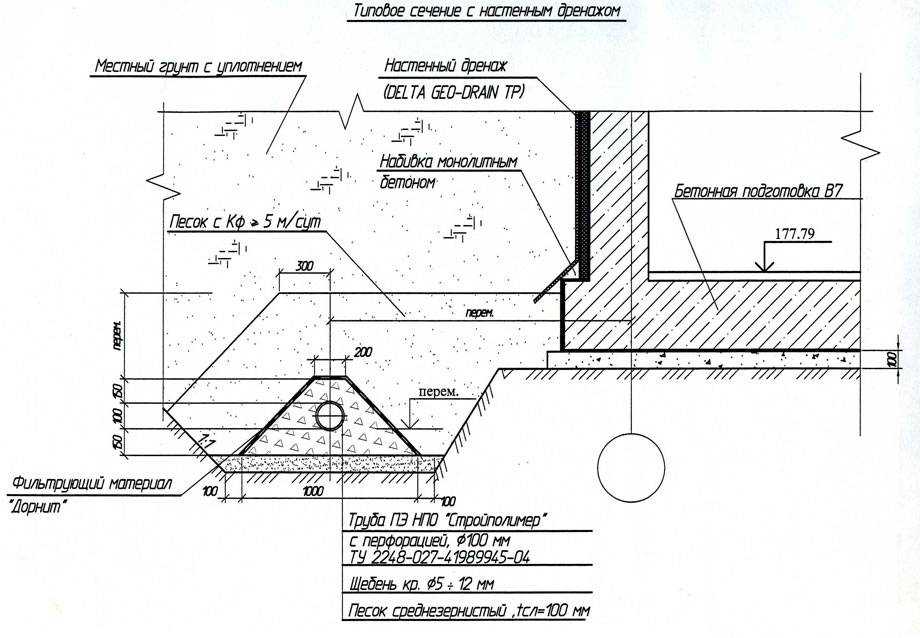

Началу устройства дренажа должна предшествовать разработка проекта системы. Проект дренажа создают, опираясь на инженерные гидрологические исследования участка. Его назначение – определение и описание фундаментальных технических характеристик дренажной системы.

Как правило, в проекте содержатся следующие данные:

• схематическое изображение укладки дренажных труб (глубинных и поверхностных систем);
• расчетные параметры дрен – сечение, уклон, сборка устьевой части, глубина закладывания в грунт и расстояние относительно друг друга;
• типоразмеры составляющих дренажной системы (дрен, колодцев, соединительных элементов и т. д.);
• список необходимых для монтажа конструкции строительных материалов.

Проект дренажа участка

Проект должен учитывать такие факторы:

• ландшафт участка;
• среднестатистический объем атмосферных осадков за год;
• состав и особенности почвы;
• уровень грунтовых вод;
• расположение близлежащих естественных водоемов и пр.

Если вы решили создавать проект самостоятельно, нарисуйте упрощенную схему

Что должна включать в себя смета

Перед строительством дренажной системы составляется локальная смета на устройство дренажа, которая складывается из стоимости перечисленных ниже операций:

• демонтаж железобетонных фундаментов;
• создание в почве траншей глубиной 2 м вручную, установка креплений по всей ширине и укладывание гидроизоляционного слоя из полимерной пленки;
• монтаж поперечного дренажа, имеющего двусторонний выпуск;
• прокладывание канализационного трубопровода из полиэтиленовых труб;
• засыпка основания под трубопроводы из щебня;
• установка водосборных коммуникаций, усиление подстилающих слоев и набетонок (армированием);
• демонтаж существующих асфальтобетонных покрытий;
• создание новых асфальтобетонных покрытий;
• монтаж мостиков, переходов, настилов и т. п. из дерева;
• подготовка грунта под посевы (насыпка слоя почвы толщиной до 20 см);
• посев различных газонов и других насаждений вручную.

Стоимость дренажа зависит от его длины и глубины укладки

Для устройства дренажной системы понадобятся материалы:

• щебень;
• песок;
• дренажные трубы гофрированные, обернутые геотканью;
• геотекстиль (иглопробивное нетканое полотно, используемое для создания дополнительного фильтра, который может потребоваться в зависимости от характеристик грунта на участке);
• смотровые колодцы.

Устройство водоотведения

Когда с подготовительными этапами закончено, стоит переходить непосредственно к процессу практической фиксации дренажа. Лучше и надёжнее всего привлекать к процедуре настоящих специалистов, которые имеют опыт и предоставляют гарантии за результат своей работы.

По правилам любые действия по установке состоят из нескольких этапов:

Выкапывание траншеи глубиной почти 70 см шириной 50 см. Ров должен находиться на склоне, чтобы собранные воды выводились за границы обозначенной территории через трубы. Дно траншеи заранее выкладывается специально отобранным гравием и максимально плотно утрамбовывается. Затем на эту подушку помещаются перфорированные гофротрубы с диаметром 100 мм

Важно всё время соблюдать рекомендуемый уклон (2-3 см на каждый метр), а трубы оборачиваются специальной геотканью, что априори предотвращает случайное попадание посторонних частиц внутрь. В финале всей процедуры дренаж покрывается толстым слоем керамзита или иного материала, который априори должен хорошо пропускать воду и потом вновь идёт обратная засыпка грунтом

Таким образом, на участке образуется полноценная дренажная система, которая эффективно собирает осадки и талые воды, иначе, без дополнительной преграды, они просто стекали бы вниз по склону.

Сам монтаж дренажной системы выполняется согласно конкретным правилам, которые прописаны на законодательном уровне. Задуманная конструкция описается в техническом плане не только на СНиП, но и ГОСТ 1839-80, что отражается в основных нормативах.

Дополнительно стоит взять на заметку главные правила, по которым устраивают дренаж максимально точно. Обезопасить практически на 100% сооружения и насаждения от избытка влаги можно, зная различные нюансы устройства классического дренажа:

1. Закрытая система всегда подразумевает уклон, чьё направление следует к водоприёмнику, а значение напрямую зависит от типа грунта.
2. Когда углубление покрывается на дне слоем из щебня, поверх опять выкладываются дрены, затем система засыпается повторно.
3. Необходимо обустроить всё так, чтобы сточные воды собирались в коллекторе и впоследствии перемещаются в водоприёмник.
4. Контроль над непрерывной работой дренажной системы происходит при помощи наличия смотровых колодцев.

Если система дренажа изначально установлена правильно, то уровень грунтовых подземных вод не будет выше допустимого значения, а, наоборот, начнёт постепенно снижаться.

Данный процесс неизменно приведёт к повышению уровня плодородия. Но вот когда дренаж вовсе отсутствует, то это чревато перенасыщением грунта влагой, что оказывает негативное воздействие на постройки.

Проектирование конструкции дренажа обязано происходить исключительно на базе качественных материалов, иначе даже идеальный проект и смена не будут гарантировать надёжный итог.

Почти все главные требования отражены в упомянутых государственных стандартах, поэтому без СНиП-дренажа и грамотных специалистов, велик риск допустить много ошибок, которые повлекут за собой негативные последствия и создадут массу трудностей в плане эксплуатации в дальнейшем.

Инструкция по монтажу ливневой канализации

Начать следует с подготовки кровли. Водосточная система должна работать исправно. Необходимо провести земельные работы, чтобы влага не застаивалась на его площади, а стекала в созданные для нее каналы. Потребуется подготовка плана с указанием особенностей рельефа. На нем должны быть обозначены уклоны и направление потоков.

Необходимые инструменты

• Дисковая пила.
• Строительный уровень.
• Рулетка.
• Молоток обычный.
• Резиновый молоток, которым укладывают плитку.
• Мастерок.
• Лопата.
• Шнур, выполняющий функцию разметки. Его натягивают между двумя кольями.
• Емкость для приготовления строительного раствора.

Instagram @antareskrd

Instagram @gidrostok

Устройство открытых желобов

Работы проходят в несколько этапов.

• Согласно разработанному плану прокладывают траншею. Расстояние от каждой из сторон лотка до ее краев — 10 см. От нижней части до дна откладывают такое же расстояние. Шнуром отмечают положение верхнего края деталей. Его выставляют с помощью строительного уровня, закрепленного на деревянных кольях или арматурных прутьях. Верхний край изделия размещают чуть ниже дорожного покрытия.
• Дно разравнивают и утрамбовывают. Камни удаляют, а оставшиеся после них углубления засыпают землей и уплотняют. Затем насыпают слой песка высотой 20 см и уплотняют его струей воды из шланга. Сверху устраивают бетонную подушку.
• Установку ведут от точки сброса. На корпусе есть отметка, указывающая направление потока.
• Для фильтра потребуется более глубокий котлован. Он находится в конце и начале линии. Устройство располагают на стыках и поворотах. К нему подводят дренажную трубу.
• Все сборные элементы выставляют по уровню. Если край выступает над шнуром, его осаживают резиновым молотком. Верх располагают на несколько сантиметров ниже нулевой отметки. Это нужно для того, чтобы вода могла быстро в него стекать. Такой перепад на мешает при ходьбе.
• Чтобы провести боковую стыковку, стенку подрезают болгаркой. Контур должен совпасть с крайней деталью бокового ответвления.
• На ровных участках уклон создают искусственно, размещая детали на разной глубине.
• Верх закрывают решеткой. Она совпадает с верхней кромкой. Ее укладывают на края и специальную перпендикулярную полку, вставляющуюся в пазы стенок. Пластиковые желоба погружают в бетонную смесь с уже закрепленной на них решеткой — иначе смесь сомнет стенки. Чтобы она не попадала внутрь и не портила поверхность решетки, верх оборачивают полиэтиленом.
• Стыки между сборными элементами заделывают герметиком. Края, примыкающие к дождеприемнику, закрывают заглушками.
• Траншею по сторонам от желоба отделывают дорожной плиткой или брусчаткой. Пространство между лотком и дорожным покрытием замазывают герметиком.

Instagram @alex.maker

Instagram @zemstroy.spb

Instagram @dmitryignatev

Instagram @sinstroy_msk

Instagram @sinstroy_msk

Монтаж точечной системы

• Сначала производится разметка. Над всеми узлами вбивают колья и натягивают шнур, отмечающий положение коммуникаций.
• Траншеи придется рыть ниже уровня промерзания. Для проведения работ может понадобиться спецтехника. Лопатой придется работать очень долго. Проще арендовать мини-экскаватор.
• Дно засыпают слоем песка и трамбуют его водой из шланга. Высота подушки составляет от 15 до 20 см.
• Чтобы корни растений не нанесли вред, стенки и дно застилают геотекстилем. Этот материал хорошо сохраняет тепло и обеспечивает защиту от промерзания.
• В местах сброса ставят фильтры и дождеприемники. Их соединяют с трубопроводом. Все детали выполнены по международному стандарту и хорошо стыкуются, но лучше использовать набор от одного производителя. Так стыковка будет более плотной.
• При прокладке коммуникаций не допускается провисание элементов. Проблемные зоны нужно разровнять, углубления засыпать грунтом и утрамбовать. Трубы стыкуют и фиксируют при помощи фитингов.
• Коллекторы и колодцы устанавливаются по схеме. Смотровые колодцы следует устраивать через каждые 10 м.
• Все стыки необходимо тщательно загерметизировать.

Перед тем как засыпать котлован, проводят испытание системы. В нее заливают воду из шланга, наполняя ее целиком. При отсутствии протечек траншею засыпают. После этого монтаж ливневой канализации в частном доме своими руками считается завершенным.
